Sistem de tevi pentru instalatii centrale de aspirat praf umed-uscat DRAINVAC AUTOMATIK, AUTOMATIK Comercial

Limba: Romana
215 afisari
MAXXXCOMFORT nu mai oferă acces la această documentație pe spatiulconstruit.ro.
Previzualizați mai jos pagina 1 din 1.
Tip documentatie: Instructiuni montaj, utilizare
Salvează pdf

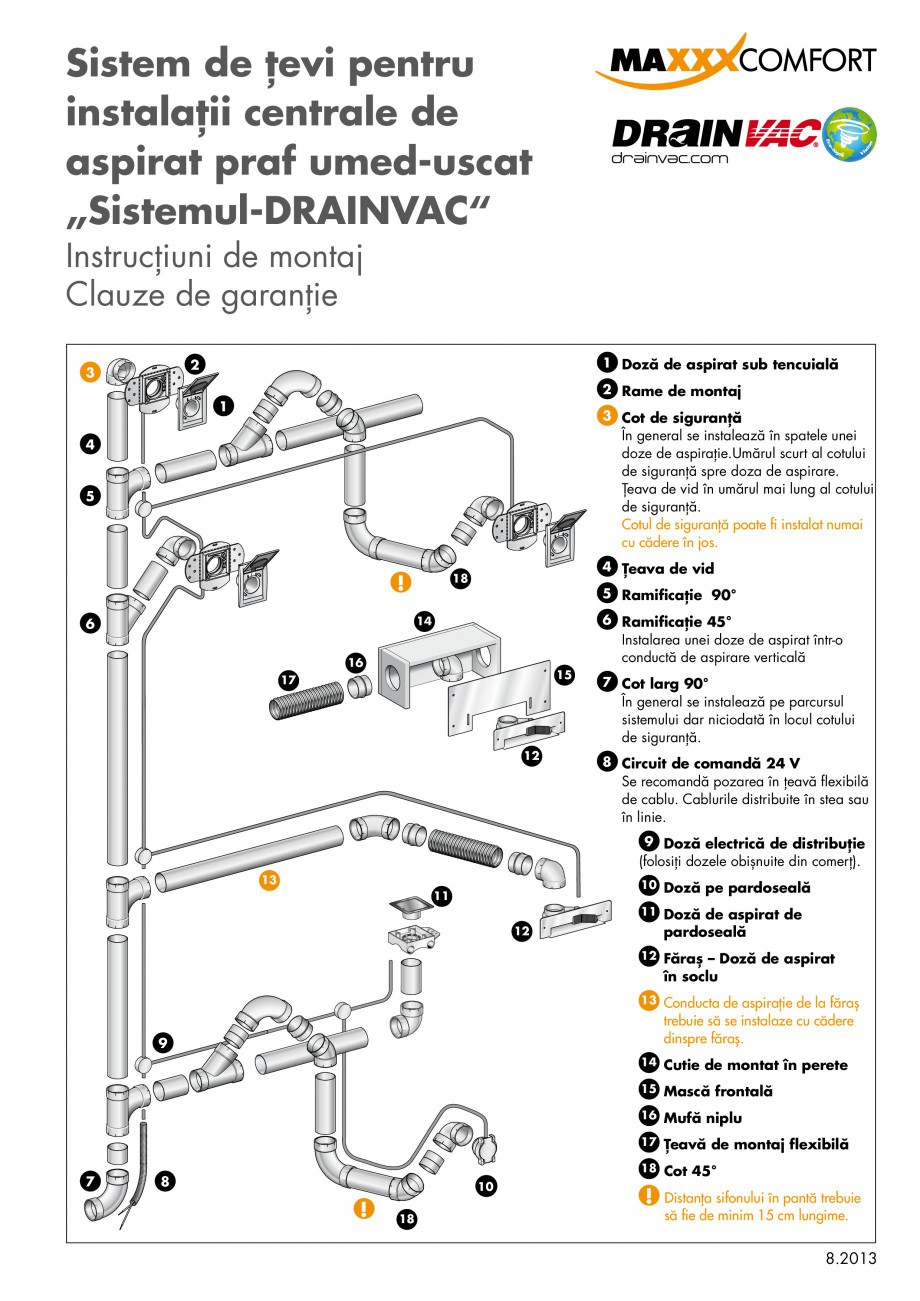

Pagina 1-Sistem de tevi pentru instalatii centrale de aspirat praf umed-uscat DRAINVAC AUTOMATIK, AUTOMATIK...
Sistem de țevi pentru instalații centrale de aspirat praf umed-uscat „Sistemul-DRAINVAC“ Instrucțiuni de montaj Clauze de garanție 1 Doză de aspirat sub tencuială 2 3 2 Rame de montaj 1 3  Cot de siguranță În general se instalează în spatele unei doze de aspirație.Umărul scurt al cotului de siguranță spre doza de aspirare. Țeava de vid în umărul mai lung al cotului de siguranță. Cotul de siguranță poate fi instalat numai cu cădere în jos. 4 5 ! 4 Țeava de vid 18 5 Ramificație 90° 6  Ramificație 45° 14 6 16 Instalarea unei doze de aspirat într-o conductă de aspirare verticală 15 17 7  Cot larg 90° În general se instalează pe parcursul sistemului dar niciodată în locul cotului de siguranță. 12 8  Circuit de comandă 24 V S  e recomandă pozarea în țeavă flexibilă de cablu. Cablurile distribuite în stea sau în linie. 9 Doză electrică de distribuție Doză pe pardoseală 11 Doză de aspirat de  pard ... ascunde
