Sistem de tevi pentru instalatia centrala de aspirat praf AEG

Limba: Romana
Produse încluse în această documentație: 650 LCD ZCV 870, 630 LED ZCV 860, 570 DECO ZCV 855, 550 BASE ZCV 850, 650 LCD - RE.AIR ZCV 875, Palace, Castle, Home, Lodge, Metall Status, Metall Home, Metall Health Care
181 afisari
MAXXXCOMFORT nu mai oferă acces la această documentație pe spatiulconstruit.ro.
Previzualizați mai jos pagina 1 din 1.
Tip documentatie: Instructiuni montaj, utilizare
Salvează pdf

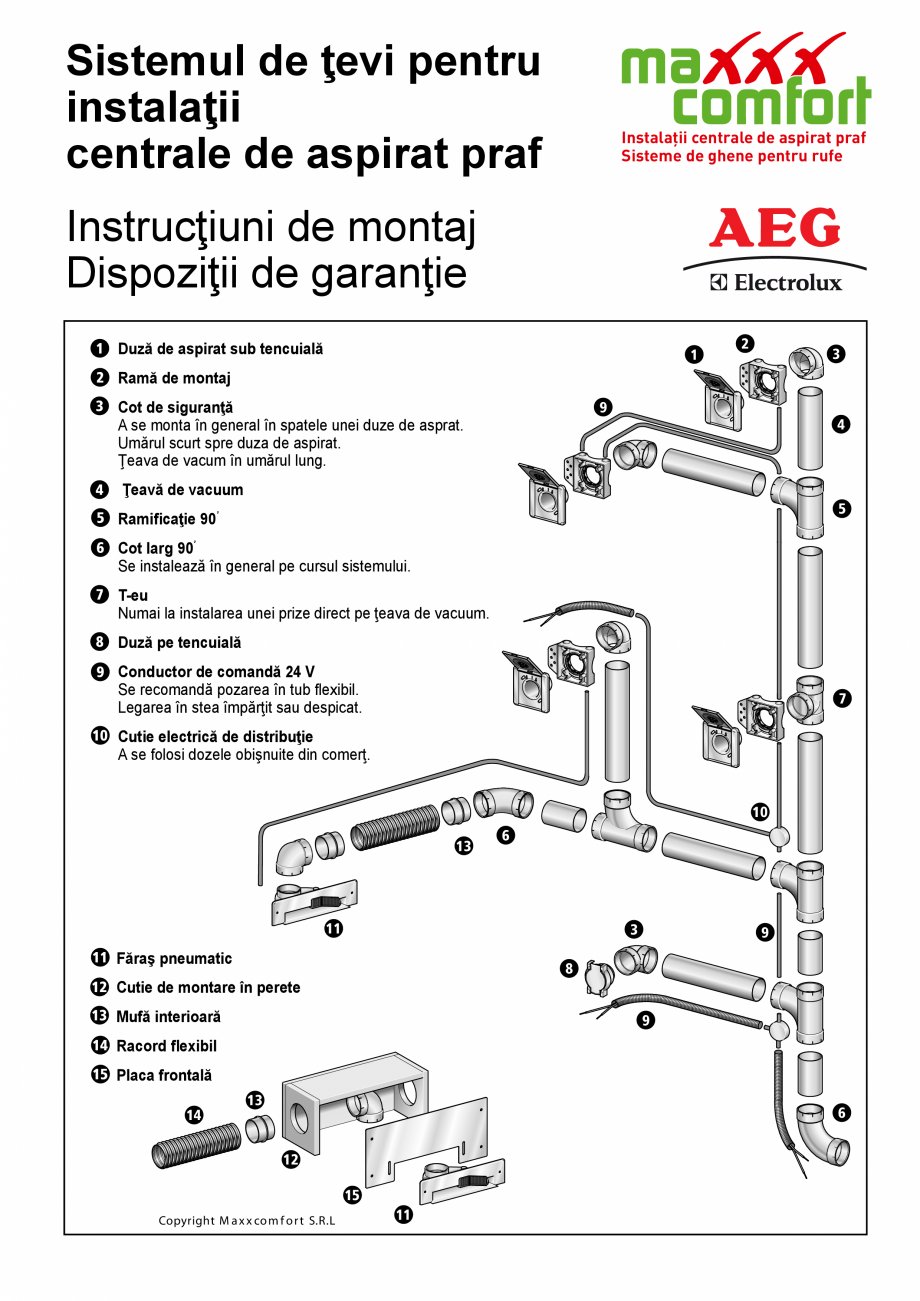

Pagina 1-Sistem de tevi pentru instalatia centrala de aspirat praf AEG 650 LCD ZCV 870, 630 LED ZCV 860, 570 ...
Sistemul de ţevi pentru instalaţii centrale de aspirat praf Instalaţii centrale de aspirat praf Sisteme de ghene pentru rufe Instrucţiuni de montaj Dispoziţii de garanţie Duză de aspirat sub tencuială 1 2 3 Ramă de montaj Cot de siguranţă A se monta în general în spatele unei duze de asprat. Umărul scurt spre duza de aspirat. Ţeava de vacum în umărul lung. 9 4 Ţeavă de vacuum 5 Ramificaţie 90ْ Cot larg 90ْ Se instalează în general pe cursul sistemului. T-eu Numai la instalarea unei prize direct pe ţeava de vacuum. Duză pe tencuială Conductor de comandă 24 V Se recomandă pozarea în tub flexibil. Legarea în stea împărţit sau despicat. 7 Cutie electrică de distribuţie A se folosi dozele obişnuite din comerţ. 10 13 6 11 3 Făraş pneumatic 9 8 Cutie de montare în perete Mufă interioară 9 Racord flexibil Placa frontală 14 13 6 12 15 Copyright M a x x co m f o r t S.R.L 11 1 Sistemul de ţevi pentru instalaţii central ... ascunde
