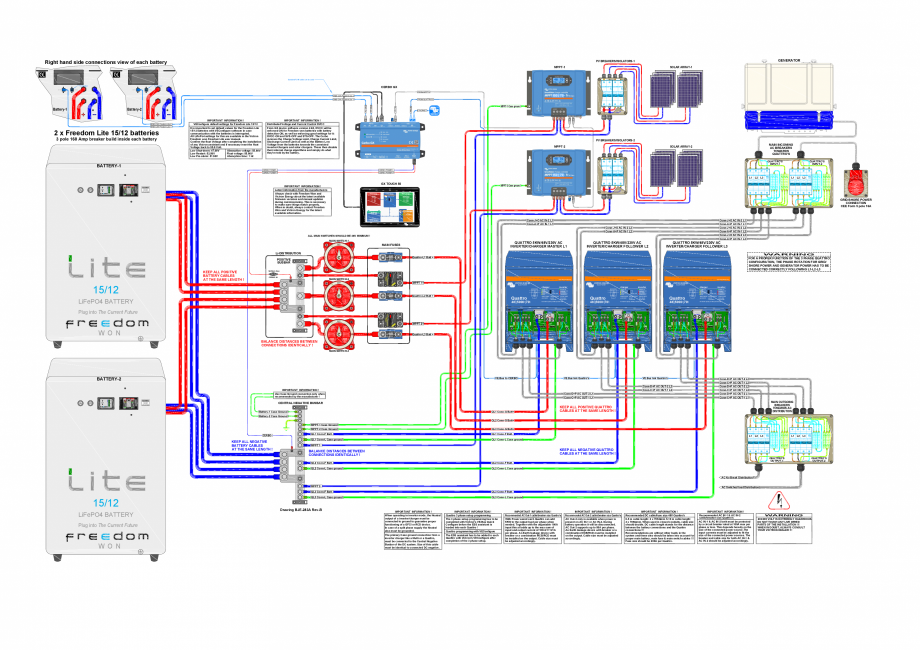

Schema sistemului cu incarcator solar 3-Phase-QuattroCerbo-GX-Touch-50-Freedomwon-Lite15_12-baterii-Smart-solar-MPPT Victron Energy

7 afisari
P PLUS 2002 nu mai oferă acces la această documentație pe spatiulconstruit.ro.
Previzualizați mai jos pagina 1 din 1.
Tip documentatie: Instructiuni montaj, utilizare
Salvează pdf
Pagina 1-Schema sistemului cu incarcator solar...
GENERATOR PV BREAKERS/ISOLATORS-1 Right hand side connections view of each battery MPPT-1 48 70 Standard RJ45 cable can be used Terminator CAN Bus Terminator CAN Bus CAN Bus SOLAR ARRAY-1 A CERBO GX name FROM MPPT'S 0 OFF 150 | 70 BMS-CAN Freedom Lite-2 BMS-CAN Freedom Lite-1 0 OFF 0 OFF MPPT-1 Case ground VE.Bus VE.Can BMS-Can Battery-2 0 OFF VE.Can FROM QUATTRO'S BMS-Can Battery-1 name CAN Bus ETHERNET VRM WORLD VE.Can VE.Can BMS-CAN Freedom Lite-2 BMS-CAN Freedom Lite-1 2 x Freedom Lite 15/12 batteries 3 pole 160 Amp breaker build inside each battery IMPORTANT INFORMATION ! VEConfigure default settings for Freedom Lite 15/12 It is important to set default values for the Freedom Lite 15/12 batteries with VEConfigure software in case communication with the batteries is interrupted. All LiFePo4 settings for this are available in the Victron Freedom won Freedom Lite user manual. Confirm the float Voltage after completing the installation of any Victron ... ascunde
