Pagina 1 - Rigola din polietilena ForU H70 GIMANI&MUFLE Fisa tehnica Romana ForU 70

fișă...

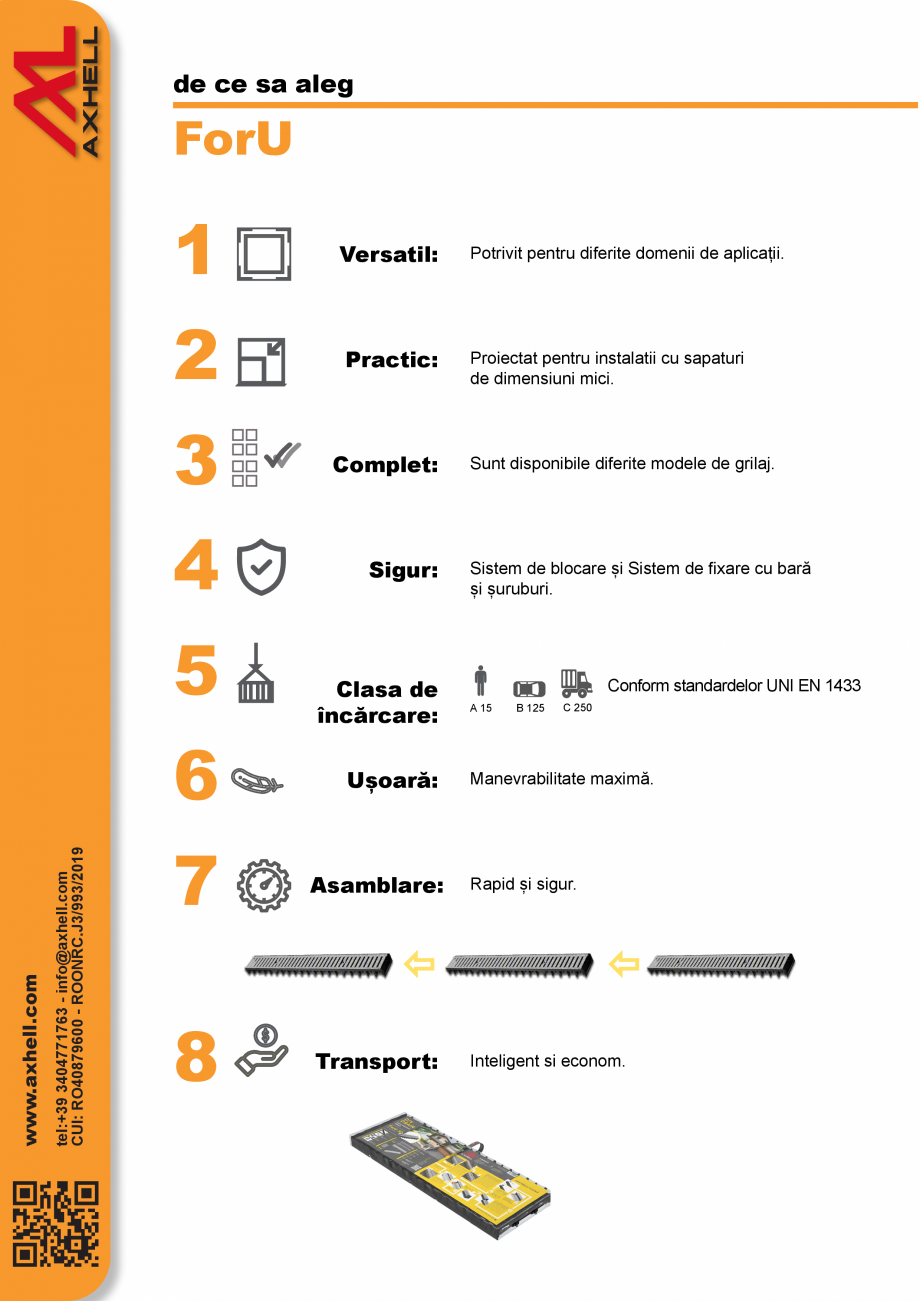

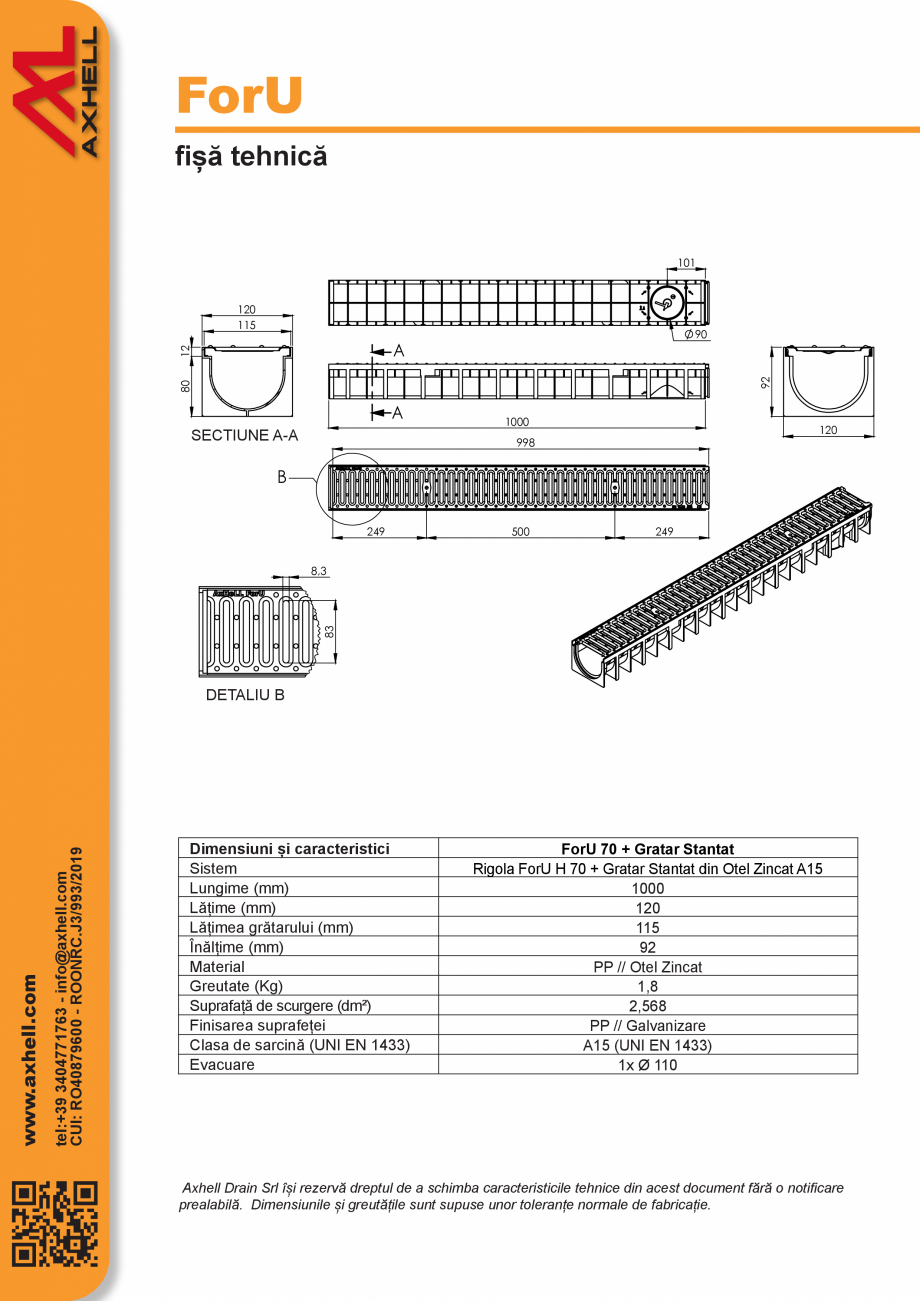

ForU 70 fișă tehnică de ce sa aleg ForU 1 Versatil: 2 Practic: 3 Complet: 4 Sigur: 5 tel:+39 3404771763 - info@axhell.com CUI: RO40879600 - ROONRC.J3/993/2019 www.axhell.com 6 Clasa de încărcare: Ușoară: 7 Asamblare: 8 Transport: Potrivit pentru diferite domenii de aplicații. Proiectat pentru instalatii cu sapaturi de dimensiuni mici. Sunt disponibile diferite modele de grilaj. Sistem de blocare și Sistem de fixare cu bară și șuruburi. Conform standardelor UNI EN 1433 A 15 B 125 C 250 Manevrabilitate maximă. Rapid și sigur. Inteligent si econom. ForU fișă tehnică 101 120 115 90 80 92 12 A A SEZIONE A-A SECTIUNE A-A 1000 120 998 B 249 500 249 83 8,3 tel:+39 3404771763 - info@axhell.com CUI: RO40879600 - ROONRC.J3/993/2019 www.axhell.com DETTAGLIO B DETALIU B Dimensiuni și caracteristici Sistem Lungime (mm) Lățime (mm) Lățimea grătarului (mm) Înălțime (mm) Material Greutate (Kg) Suprafață de scurgere (dm²)

Pagina 1-Rigola din polietilena ForU H70 GIMANI&MUFLE Fisa tehnica Romana ForU 70

fișă tehnică

de...

Pagina 2 - Rigola din polietilena ForU H70 GIMANI&MUFLE Fisa tehnica Romana Finisarea...

Finisarea suprafeței Clasa de sarcină (UNI EN 1433) Evacuare ForU 70 + Gratar Stantat Rigola ForU H 70 + Gratar Stantat din Otel Zincat A15 1000 120 115 92 PP // Otel Zincat 1,8 2,568 PP // Galvanizare A15 (UNI EN 1433) 1x Ø 110 Axhell Drain Srl își rezervă dreptul de a schimba caracteristicile tehnice din acest document fără o notificare prealabilă. Dimensiunile și greutățile sunt supuse unor toleranțe normale de fabricație. domenii de aplicare: Zona pietonala Zone civile si domestice Zone de sport si agrement Terase si balcoane Zone cu spatiu limitat de instalare Bucatarii industriale Pardoseli industriale si comerciala descrierea produsului: Furnizarea și instalarea sistemului de drenare a apelor pluviale de tip ForU Axhell compus din 2 elemente: 1. Furnizarea și instalarea sistemului de drenare a apei pluviale de tip ForU Axhell, cu nervuri exterioare de rigidizare șigrătare stantate din oțel zincat, sistem de cuplare nut si feder, care permite imbinarea rig

Pagina 2-Rigola din polietilena ForU H70 GIMANI&MUFLE Fisa tehnica Romana Finisarea suprafeței
Clasa de ...

Pagina 3 - Rigola din polietilena ForU H70 GIMANI&MUFLE Fisa tehnica Romana olelor intre ele cu ...

olelor intre ele cu grătarele preasamblate. Rigola este prevazuta cu un racord de evacuare din EPDM (diametrul 110 mm), care se monteaza pe partea inferioara a rigolei cu 4 șuruburi. Profil superior din PP cu înălțimea nu mai mică de 12 mm. Suprafața rigolei este perfect netedă și are un coeficient de rugozitate scăzut, pentru a asigura un debit de apa ridicat. Rigola este perfect etansa și nu permite scurgerea apei in exterior. Fixarea gratarului pe rigola se face, prin blocare laterala, prin intermediul unor praguri, amplasate pe peretii interiori ai profilului superior. Dimensiuni rigola: lungime 1.000 mm, latime interiora 100 mm, înălțime interioara 70 mm. 2. Furnizarea și instalarea gratarelor de acoperire din oțel galvanizat pentru rigolele de drenj ForU Axhell cu sistem defixare cu bareta sau blocare laterala, clasa de încărcare A15, conform EN 1433-2008, lungime 998 mm, lățime 120 mm. La cerere, sunt disponibile si gratare cu lungimea de 498 mm. tel:+39 340

Pagina 3-Rigola din polietilena ForU H70 GIMANI&MUFLE Fisa tehnica Romana olelor intre ele cu grătarele ...

Pagina 4 - Rigola din polietilena ForU H70 GIMANI&MUFLE Fisa tehnica Romana 4771763 -...

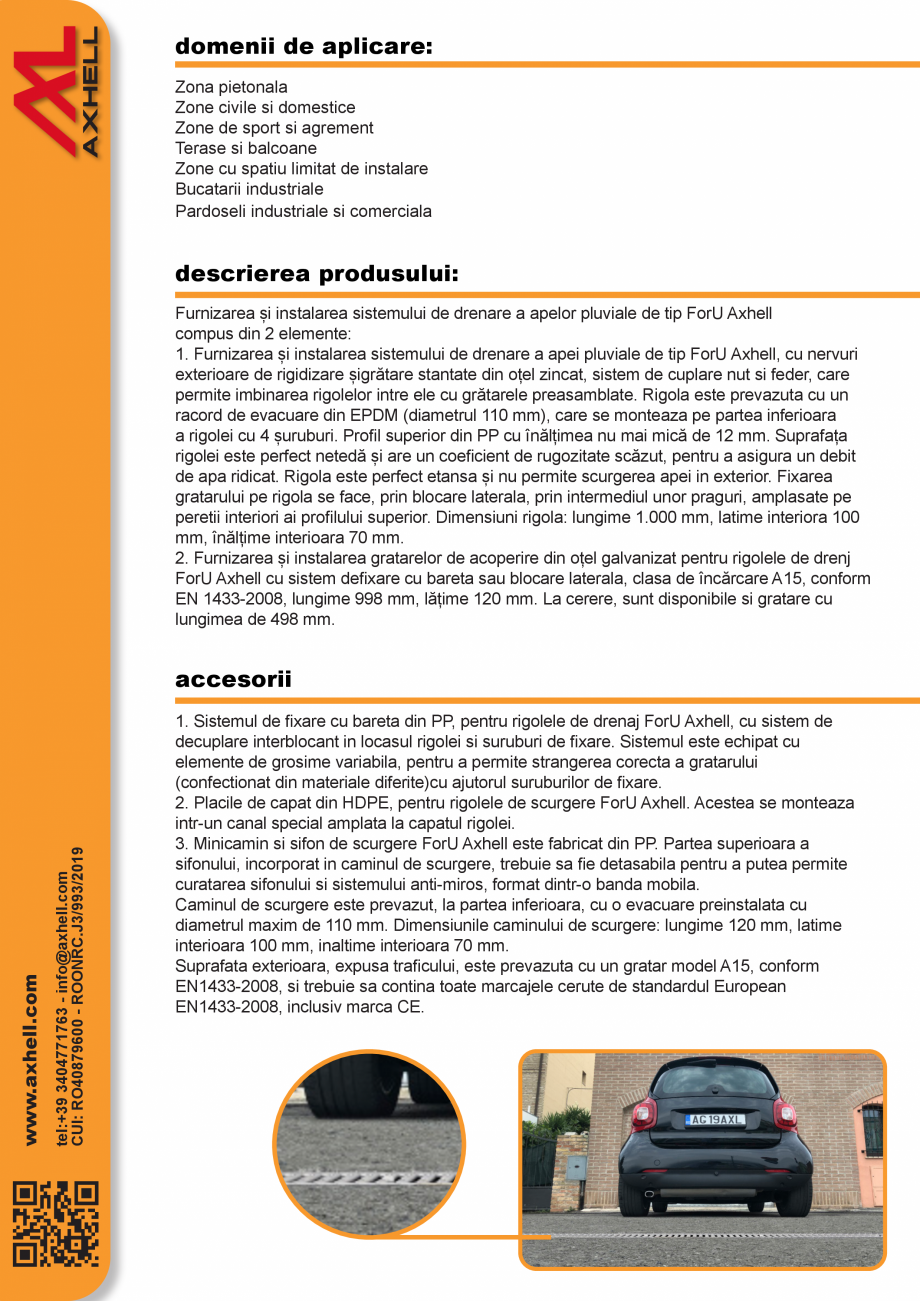

4771763 - info@axhell.com CUI: RO40879600 - ROONRC.J3/993/2019 www.axhell.com accesorii 1. Sistemul de fixare cu bareta din PP, pentru rigolele de drenaj ForU Axhell, cu sistem de decuplare interblocant in locasul rigolei si suruburi de fixare. Sistemul este echipat cu elemente de grosime variabila, pentru a permite strangerea corecta a gratarului (confectionat din materiale diferite)cu ajutorul suruburilor de fixare. 2. Placile de capat din HDPE, pentru rigolele de scurgere ForU Axhell. Acestea se monteaza intr-un canal special amplata la capatul rigolei. 3. Minicamin si sifon de scurgere ForU Axhell este fabricat din PP. Partea superioara a sifonului, incorporat in caminul de scurgere, trebuie sa fie detasabila pentru a putea permite curatarea sifonului si sistemului anti-miros, format dintr-o banda mobila. Caminul de scurgere este prevazut, la partea inferioara, cu o evacuare preinstalata cu diametrul maxim de 110 mm. Dimensiunile caminului de scurgere: lungime 120 mm, latime inte

Pagina 4-Rigola din polietilena ForU H70 GIMANI&MUFLE Fisa tehnica Romana 4771763 - info@axhell.com
CUI: ...

Pagina 5 - Rigola din polietilena ForU H70 GIMANI&MUFLE Fisa tehnica Romana rioara 100 mm,...

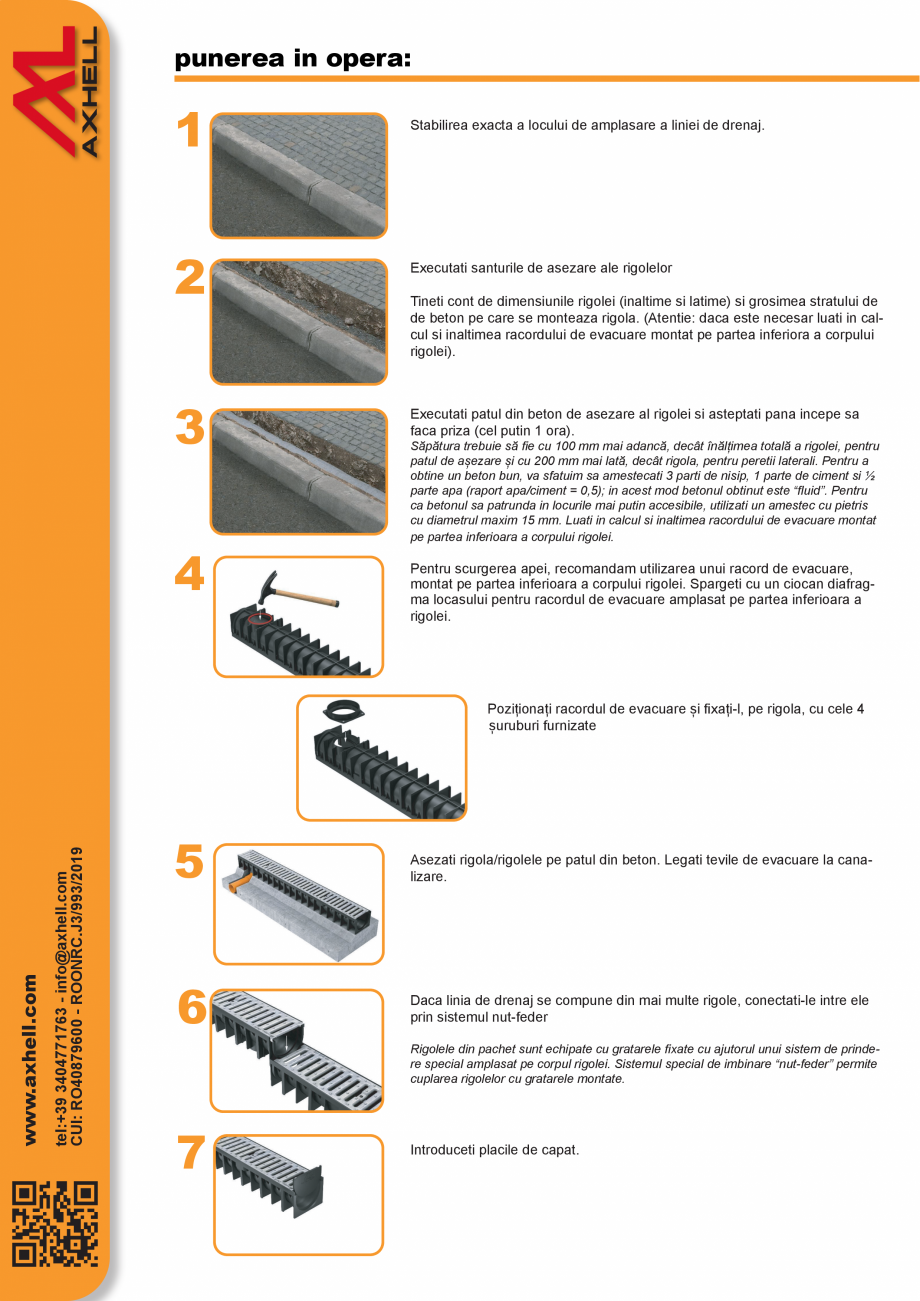

rioara 100 mm, inaltime interioara 70 mm. Suprafata exterioara, expusa traficului, este prevazuta cu un gratar model A15, conform EN1433-2008, si trebuie sa contina toate marcajele cerute de standardul European EN1433-2008, inclusiv marca CE. punerea in opera: 1 2 3 4 Stabilirea exacta a locului de amplasare a liniei de drenaj. Executati santurile de asezare ale rigolelor Tineti cont de dimensiunile rigolei (inaltime si latime) si grosimea stratului de de beton pe care se monteaza rigola. (Atentie: daca este necesar luati in calcul si inaltimea racordului de evacuare montat pe partea inferiora a corpului rigolei). Executati patul din beton de asezare al rigolei si asteptati pana incepe sa faca priza (cel putin 1 ora). Săpătura trebuie să fie cu 100 mm mai adancă, decât înălțimea totală a rigolei, pentru patul de așezare și cu 200 mm mai lată, decât rigola, pentru peretii laterali. Pentru a obtine un beton bun, va sfatuim sa amestecati 3 parti de nisip, 1 parte de ci

Pagina 5-Rigola din polietilena ForU H70 GIMANI&MUFLE Fisa tehnica Romana rioara 100 mm, inaltime...

Pagina 6 - Rigola din polietilena ForU H70 GIMANI&MUFLE Fisa tehnica Romana ment si ½
parte apa...

ment si ½ parte apa (raport apa/ciment = 0,5); in acest mod betonul obtinut este “fluid”. Pentru ca betonul sa patrunda in locurile mai putin accesibile, utilizati un amestec cu pietris cu diametrul maxim 15 mm. Luati in calcul si inaltimea racordului de evacuare montat pe partea inferioara a corpului rigolei. Pentru scurgerea apei, recomandam utilizarea unui racord de evacuare, montat pe partea inferioara a corpului rigolei. Spargeti cu un ciocan diafragma locasului pentru racordul de evacuare amplasat pe partea inferioara a rigolei. tel:+39 3404771763 - info@axhell.com CUI: RO40879600 - ROONRC.J3/993/2019 www.axhell.com Poziționați racordul de evacuare și fixați-l, pe rigola, cu cele 4 șuruburi furnizate 5 6 Asezati rigola/rigolele pe patul din beton. Legati tevile de evacuare la canalizare. Daca linia de drenaj se compune din mai multe rigole, conectati-le intre ele prin sistemul nut-feder Rigolele din pachet sunt echipate cu gratarele fixate cu ajutorul unui sistem

Pagina 6-Rigola din polietilena ForU H70 GIMANI&MUFLE Fisa tehnica Romana ment si ½
parte apa (raport...

Pagina 7 - Rigola din polietilena ForU H70 GIMANI&MUFLE Fisa tehnica Romana de prindere special...

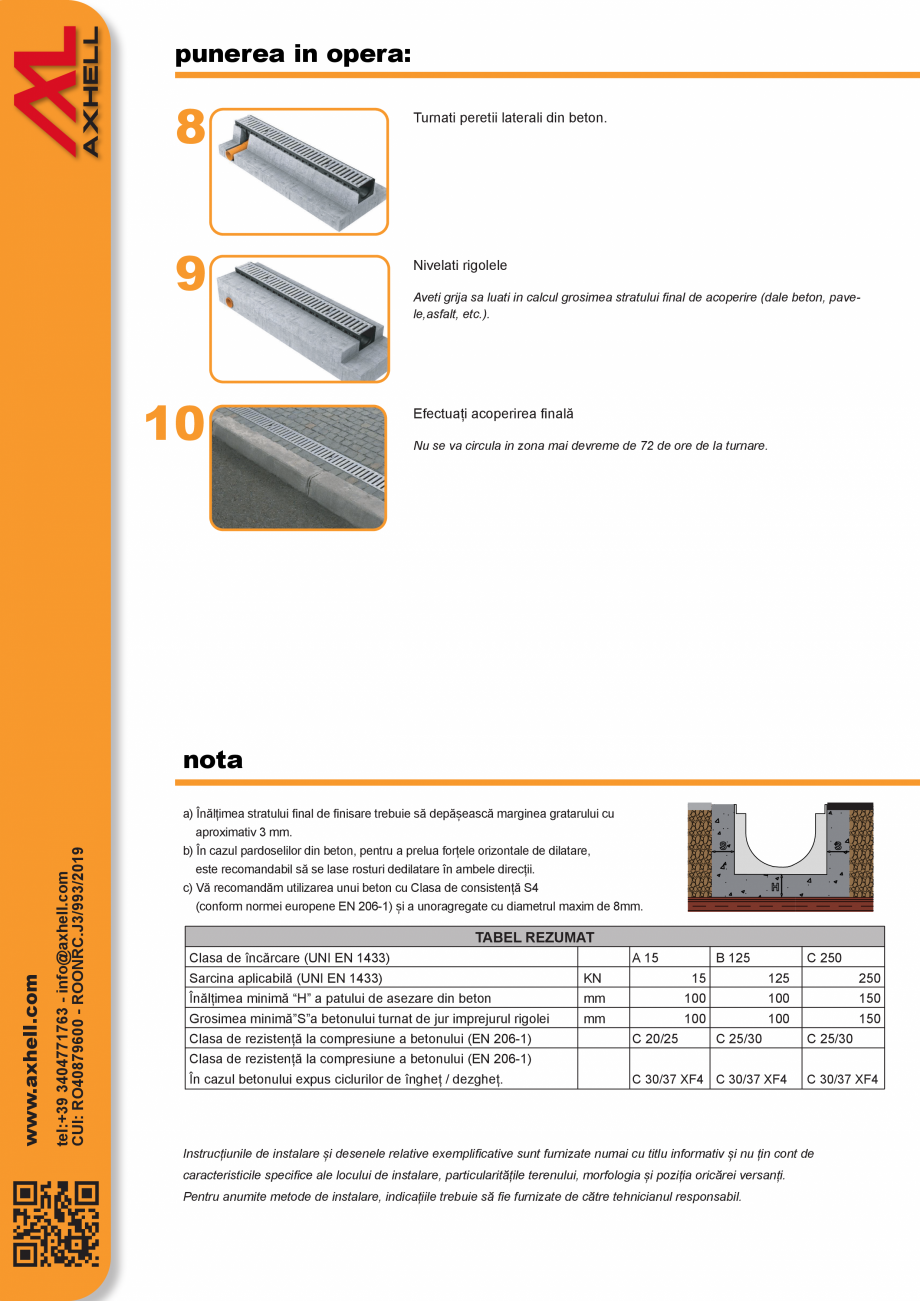

de prindere special amplasat pe corpul rigolei. Sistemul special de imbinare “nut-feder” permite cuplarea rigolelor cu gratarele montate. 7 Introduceti placile de capat. punerea in opera: 8 9 10 Turnati peretii laterali din beton. Nivelati rigolele Aveti grija sa luati in calcul grosimea stratului final de acoperire (dale beton, pavele,asfalt, etc.). Efectuați acoperirea finală Nu se va circula in zona mai devreme de 72 de ore de la turnare. tel:+39 3404771763 - info@axhell.com CUI: RO40879600 - ROONRC.J3/993/2019 www.axhell.com nota a) Înălțimea stratului final de finisare trebuie să depășească marginea gratarului cu aproximativ 3 mm. b) În cazul pardoselilor din beton, pentru a prelua forțele orizontale de dilatare, este recomandabil să se lase rosturi dedilatare în ambele direcții. c) Vă recomandăm utilizarea unui beton cu Clasa de consistență S4 (conform normei europene EN 206-1) și a unoragregate cu diametrul maxim de 8mm. TABEL REZUMAT Clasa de

Pagina 7-Rigola din polietilena ForU H70 GIMANI&MUFLE Fisa tehnica Romana de prindere special amplasat...

Pagina 8 - Rigola din polietilena ForU H70 GIMANI&MUFLE Fisa tehnica Romana încărcare (UNI EN...

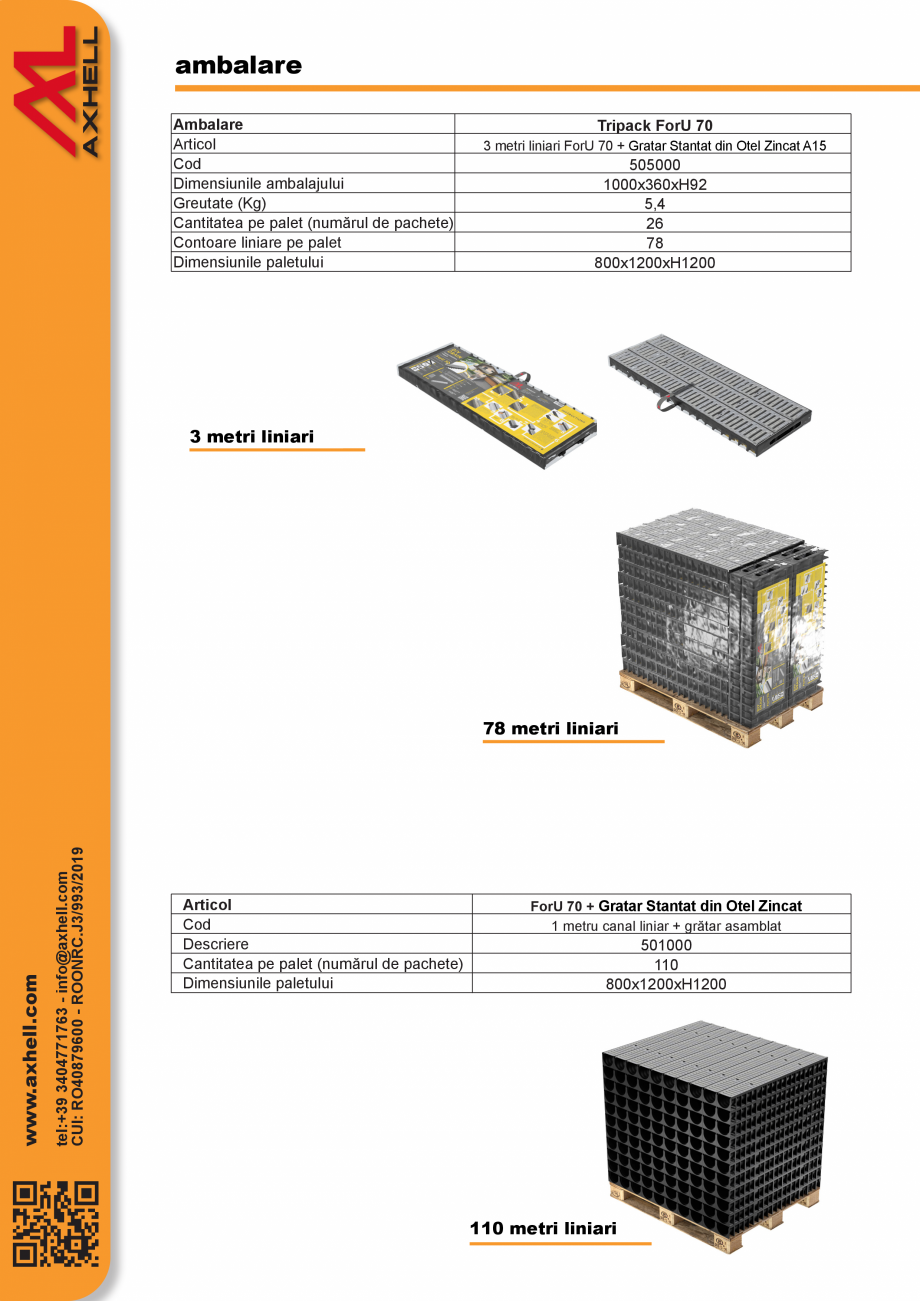

încărcare (UNI EN 1433) A 15 B 125 C 250 Sarcina aplicabilă (UNI EN 1433) KN 15 125 250 Înălțimea minimă “H” a patului de asezare din beton mm 100 100 150 Grosimea minimă”S”a betonului turnat de jur imprejurul rigolei mm 100 100 Clasa de rezistență la compresiune a betonului (EN 206-1) C 20/25 C 25/30 150 C 25/30 Clasa de rezistență la compresiune a betonului (EN 206-1) În cazul betonului expus ciclurilor de îngheț / dezgheț. C 30/37 XF4 C 30/37 XF4 C 30/37 XF4 Instrucțiunile de instalare și desenele relative exemplificative sunt furnizate numai cu titlu informativ și nu țin cont de caracteristicile specifice ale locului de instalare, particularitățile terenului, morfologia și poziția oricărei versanți. Pentru anumite metode de instalare, indicațiile trebuie să fie furnizate de către tehnicianul responsabil. ambalare Ambalare Articol Cod Dimensiunile ambalajului Greutate (Kg) Cantitatea pe palet (numărul de pachete) Cont
