Rezistenta la impact ALGERNON SEC 054

Limba: Romana

2 afisari

Tip documentatie: Certificare produs

Pagina 1 - Rezistenta la impact ALGERNON SEC 054 Certificare produs Romana REFLECTIV
ZI des petits...

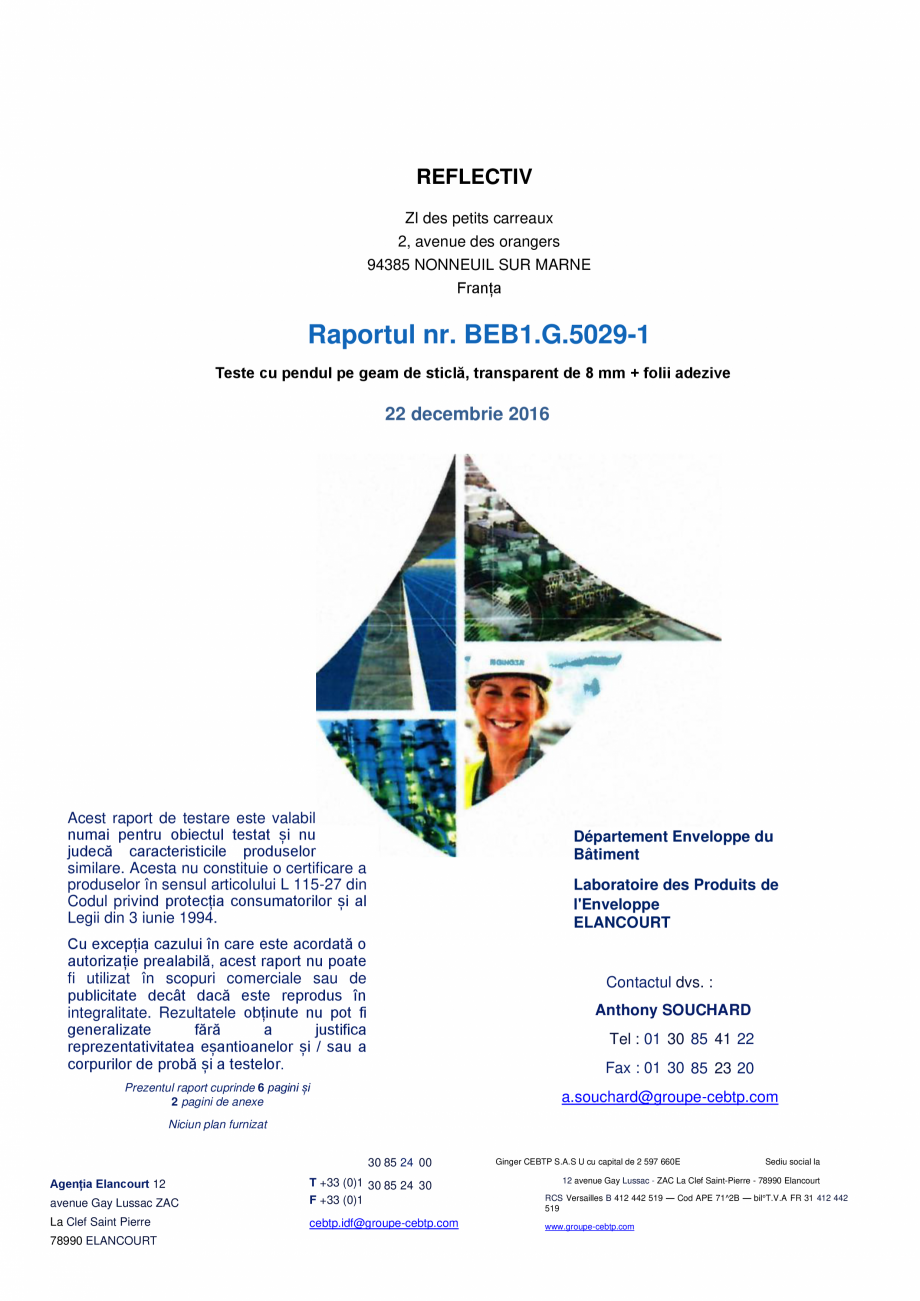

REFLECTIV ZI des petits carreaux 2, avenue des orangers 94385 NONNEUIL SUR MARNE Franța Raportul nr. BEB1.G.5029-1 Teste cu pendul pe geam de sticlă, transparent de 8 mm + folii adezive 22 decembrie 2016 Acest raport de testare este valabil numai pentru obiectul testat și nu judecă caracteristicile produselor similare. Acesta nu constituie o certificare a produselor în sensul articolului L 115-27 din Codul privind protecția consumatorilor și al Legii din 3 iunie 1994. Département Enveloppe du Bâtiment Laboratoire des Produits de l'Enveloppe ELANCOURT Cu excepția cazului în care este acordată o autorizație prealabilă, acest raport nu poate fi utilizat în scopuri comerciale sau de publicitate decât dacă este reprodus în integralitate. Rezultatele obținute nu pot fi generalizate fără a justifica reprezentativitatea eșantioanelor și / sau a corpurilor de probă și a testelor. Contactul dvs. : Anthony SOUCHARD Tel : 01 30 85 41 22 Fax : 01 30 85 23 20 Prezentu

Pagina 1-Rezistenta la impact ALGERNON SEC 054 Certificare produs Romana REFLECTIV
ZI des petits carreaux
2, ...

Pagina 2 - Rezistenta la impact ALGERNON SEC 054 Certificare produs Romana l raport cuprinde 6...

l raport cuprinde 6 pagini și 2 pagini de anexe a.souchard@groupe-cebtp.com Niciun plan furnizat 30 85 24 00 Agenția Elancourt 12 avenue Gay Lussac ZAC T +33 (0)1 30 85 24 30 F +33 (0)1 La Clef Saint Pierre cebtp.idf@groupe-cebtp.com 78990 ELANCOURT Ginger CEBTP S.A.S U cu capital de 2 597 660E Sediu social la 12 avenue Gay Lussac - ZAC La Clef Saint-Pierre - 78990 Elancourt RCS Versailles B 412 442 519 — Cod APE 71^2B — bil°T.V.A FR 31 412 442 519 www.groupe-cebtp.com CUPRINS 1. Identificarea EȘANTIONULUI --------------------------------------------------------------- 3 2. Texte de referință -------------------------------------------------------------------------- 3 3. Context---------------------------------------------------------------------------------------3 4. Obiect --------------------------------------------------------------------------------------- 4 5. Participanți ----------------------------------------------------------------------------

Pagina 2-Rezistenta la impact ALGERNON SEC 054 Certificare produs Romana l raport cuprinde 6 pagini și
2...

Pagina 3 - Rezistenta la impact ALGERNON SEC 054 Certificare produs Romana ----- 4

6.

Descrierea...

----- 4 6. Descrierea machetelor ---------------------------------------------------------------------------------------4 7 Principiul testării ---------------------------------------------------------------------------- 4 7.1. 8. Test de impact cu pendulul ------------------------------------------------------------------------------------4 REZULTATELE TESTELOR ------------------------------------------------------------------- 5 8.1.Test pe sticlă de 8 mm + folie SEC 054-------------------------------------------------------------------------5 8.2. Test pe sticlă de 8 mm + folie SEC 058------------------------------------------------------------------------6 9. CONCLUZIE---------------------------------------------------------------------------------6 10. ANEXĂ FOTOGRAFICĂ----------------------------------------------------------------------7 Raport nr: BEB1.G.5029-1 din 22 decembrie 2016 pagina 2 IDENTIFICAREA EȘANTIONULUIProcedeu: Teste de impact cu pendulul

Pagina 3-Rezistenta la impact ALGERNON SEC 054 Certificare produs Romana ----- 4

6.

Descrierea machetelor...

Pagina 4 - Rezistenta la impact ALGERNON SEC 054 Certificare produs Romana Geam transparent de 8 mm ...

Geam transparent de 8 mm + folie adezivă Dimensiuni 876 x 1938 mm La cererea societății: REFELCTIV În numele societății: REFLECTIV Teste: Locul testărilor: În laboratorul CRDC din Saint Gobain Glass Franța 1, rue de Montlugon — BP40103, THOUROTTE (60) Data testelor: 01 septembrie 2016 Corp de probă : Implementat de CRDC, Saint Gobain Natura testelor : Teste de impact cu pendulul conform prevederilor standardului francez NF EN 12600 din septembrie 2003: Sticlă în construcții, „Test cu pendul — Metoda de test de impact și clasificarea sticlei plate” Observații : Clasa vizată B1 2. TEXTE DE REFERINȚĂ NF EN 14449 din octombrie 2005: Sticlă în construcții, "Sticlă stratificată și sticlă stratificată de securitate- Evaluarea conformității / Standard de produs NF EN 12600 din septembrie 2003: Sticlă în construcții, „Test la pendul — Metoda de test de impact și clasificarea sticlei plate” 3. CONTEXT Întreprinderea REFLECTIV, reprezentată de

Pagina 4-Rezistenta la impact ALGERNON SEC 054 Certificare produs Romana Geam transparent de 8 mm +
folie...

Pagina 5 - Rezistenta la impact ALGERNON SEC 054 Certificare produs Romana Dl. DOLL, s-a adresat...

Dl. DOLL, s-a adresat societății GINGER CEBTP, pentru a-i încredința o misiune de realizare a testului de impact cu pendulul pentru a caracteriza folia adezivă adăugată pe geamul transparent, și anume: Teste de impact cu pendulul În conformitate cu dispozițiile standardului NF EN 12600 din septembrie 2003: Sticlă în construcții, „Test cu pendul — Metoda de test de impact și clasificarea sticlei plate” Raport nr BEB1.G.5029-1 din 22 decembrie 2016 pagina 3 4. OBIECT Prezentul raport are drept obiect sinteza rezultatelor constatate în timpul testării menționate mai sus, pe baza procedurilor de testare descrise în standardul NF EN 12600 din septembrie 2003 : Sticlă în construcții, „Test cu pendul — Metoda de test de impact și clasificarea sticlei plate” PARTICIPANȚI 5. 6.1 Persoanele care efectuează testele M.GOUY SAINT GOBAIN GLASS 6.2 Persoane prezente în timpul testelor 41. Anthony SOUCHARD GINGER CEBTP 6. DESCRIEREA MACHETELOR ✓ Pro

Pagina 5-Rezistenta la impact ALGERNON SEC 054 Certificare produs Romana Dl. DOLL, s-a adresat societății...

Pagina 6 - Rezistenta la impact ALGERNON SEC 054 Certificare produs Romana dus din sticlă

Sticlă ...

dus din sticlă Sticlă transparentă 8 mm neînmuiată Grosime măsurată: 7.8 mm Dimensiuni 876 x 1938 mm ✓ Film SEC 054*, 1 folie grosime: 0.1 mm SEC 058*, 2 folie grosime: 0.1 mm Natura foliei nu a fost menționată de societatea REFLECTIV Notă: Folia este plasată pe partea opusă impactului *Referințe furnizate de societatea RELECTIV 7. PRINCIPIUL TESTULUI 7.1. test de impact cu pendul Testul de impact cu pendulul constă în a lăsa să cadă, pendular, un corp de impact cu cauciuc dublu și cu o masă de 50 kg în centrul produsului din sticlă Clasificare Înălțimea căderii (mm) 3 190 2 450 1 1200 Clasificare conform standardului NF EN 12600 Raport nr: BEB1.G.5029-1 din 22 decembrie 2016 pagina 4 REZULTATELE TESTELOR 8.1.Test pe geam de 8 mm + folie SEC 054 Clasa vizată:1B1 Înălțimea căderii: 1200 mm Folie opusă impactului Teste Geamuri N°1 Înălțimea căderii Rezultate 1200 mm Geamul se sparge, iar folia se rupe in punctul de impact, gau

Pagina 7 - Rezistenta la impact ALGERNON SEC 054 Certificare produs Romana ra 0 500 mm.
NECONFORM
...

ra 0 500 mm. NECONFORM Geam N°2 Geamul se sparge, iar folia se rupe in punctul de impact, gaura 0 250 mm. 1200 mm NECONFORM Geamul se sparge, iar folia se rupe in punctul de impact pe 200 mm. Geam N°3 450 mm Împingere 25 N fără pătrunderea unei sfere 076 mm CONFORM PENTRU CLASA 2B2 Geamul se sparge, iar folia se rupe in punctul de impact pe 190 mm. Geam N°4 450 mm Împingere 25 N fără pătrunderea unei sfere 076 mm CONFORM pentru clasa 2B2 Raport n°: BEB1.G.5029-1 din 22 decembrie 2016 pagina 5 8.2.Test pe geam 8 mm + folie SEC 058 Clasa vizată:1B1 Înălțimea căderii: 1200 mm Folie opusă impactului Teste Înălțimea căderii Rezultate 1200 mm Geamul se sparge, iar folia se dezlipește pe partea dreaptă pe toată înălțimea. Geamuri N°1 NECONFORM Geamuri N°2 1200 mm Geamul se sparge, iar folia se dezlipește pe partea stângă pe toată înălțimea. NECONFORM Geamul se sparge, iar folia rămâne Geamuri N°3 450 mm Geamuri N°4 450 mm int

Pagina 7-Rezistenta la impact ALGERNON SEC 054 Certificare produs Romana ra 0 500 mm.
NECONFORM

Geam N°2
...

Pagina 8 - Rezistenta la impact ALGERNON SEC 054 Certificare produs Romana actă CONFORM pentru...

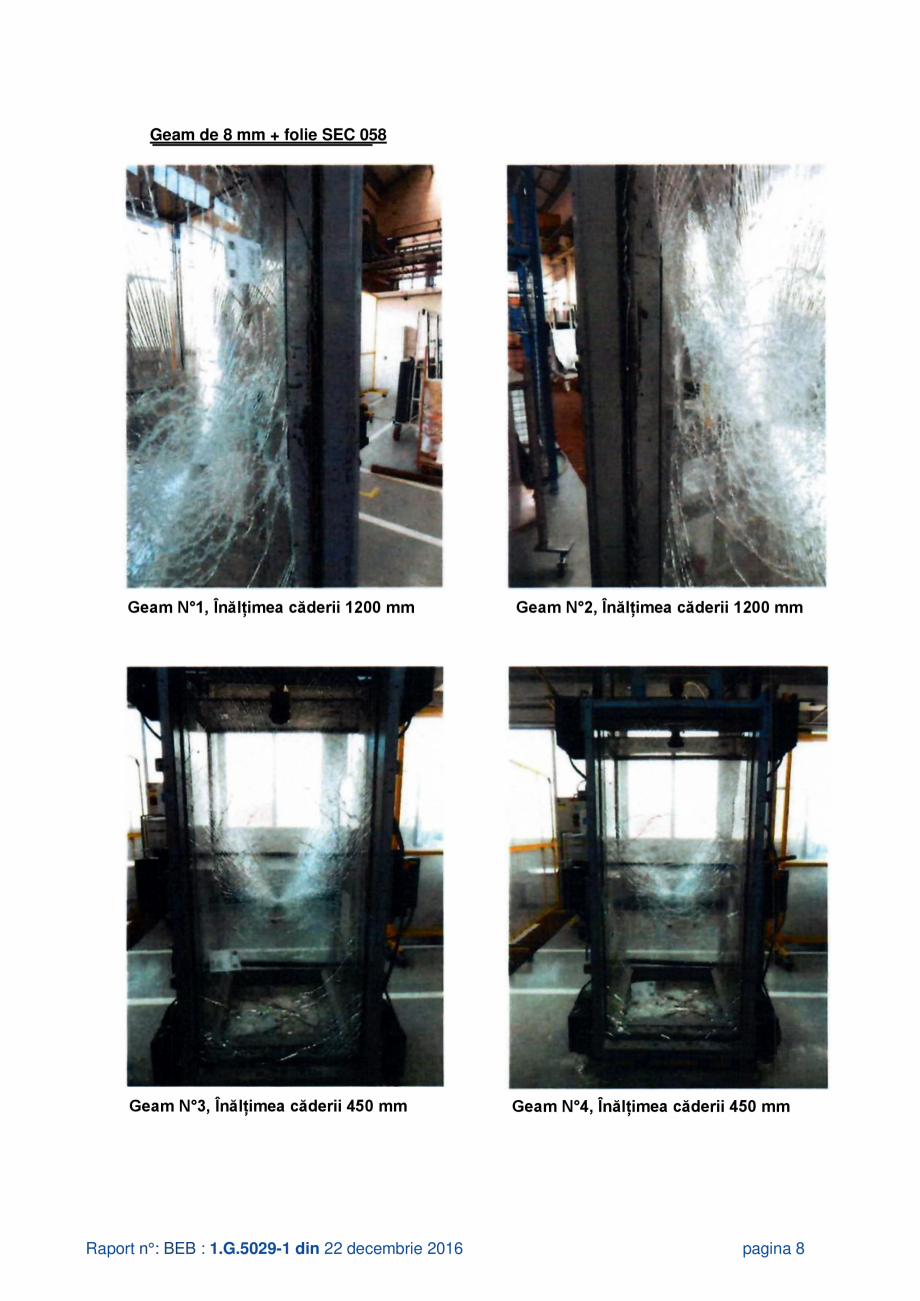

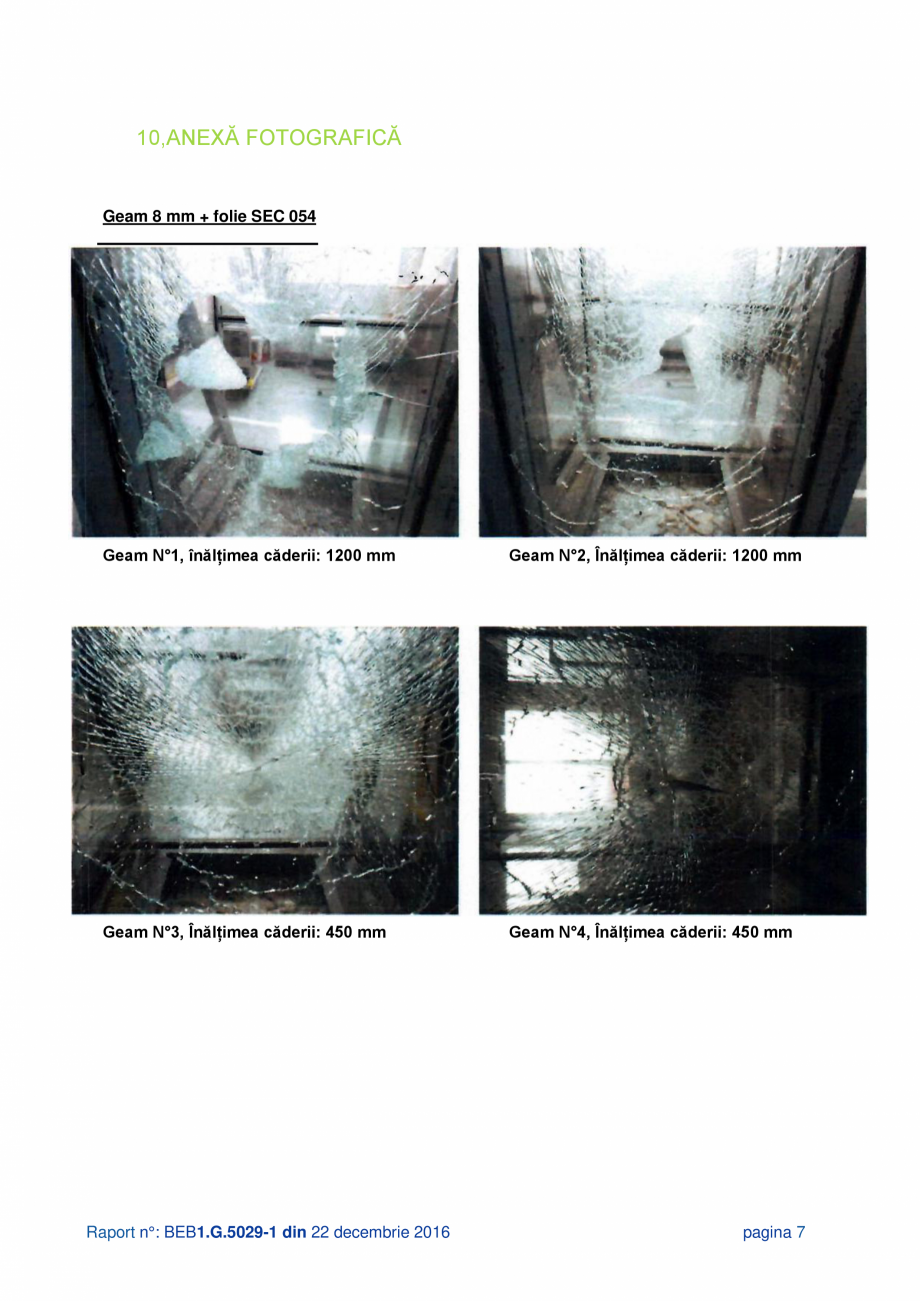

actă CONFORM pentru clasa 2B2 geamul se sparge, iar folia rămâne intactă CONFORM pentru clasa 2B2r la Clasament BR2, valid 9. CONCLUZIE Geamurile testate cu folie SEC 054 si SEC 058 sunt considerate nesatisfăcătoare la testul de impact cu pendul pentru clasa 1B1 conform standardului NF EN 12600 Geamurile testate cu folie SEC 054 si SEC 058 pot pretinde la o clasă 2B2conform standardului NF EN 12600cu condiția de a obține un rezultat de testare pozitiv pe 4 eșantioane. ACEST RAPORT NU PREVEDE ATRIBUIREA UNEI MĂRCI DE CALITATE Responsabil afaceri Produits de l’Enveloppe Anthony SOUCHARD Raport n°: BEB1.G.5029-1 din 22 decembrie 2016 Director departament Produits de l’Enveloppe Aurélien GAUDRON pagina 6 10,ANEXĂ FOTOGRAFICĂ Geam 8 mm + folie SEC 054 Geam N°1, înălțimea căderii: 1200 mm Geam N°2, Înălțimea căderii: 1200 mm Geam N°3, Înălțimea căderii: 450 mm Geam N°4, Înălțimea căderii: 450 mm Raport n°: BEB1.G.5029-1 din 22 decembrie
