Documentatie atasata la

Rampe de egalizare pentru incarcare, descarcare NOVOFERM

Rampe de incarcare, descarcare NOVOFERM

Limba: Germana

Produse încluse în această documentație: NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100, NovoDock L150, NovoDock L350i, NovoDock P1300i, NovoDock P1500i

318 afisari

Tip documentatie: Fisa tehnica

Pagina 1 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

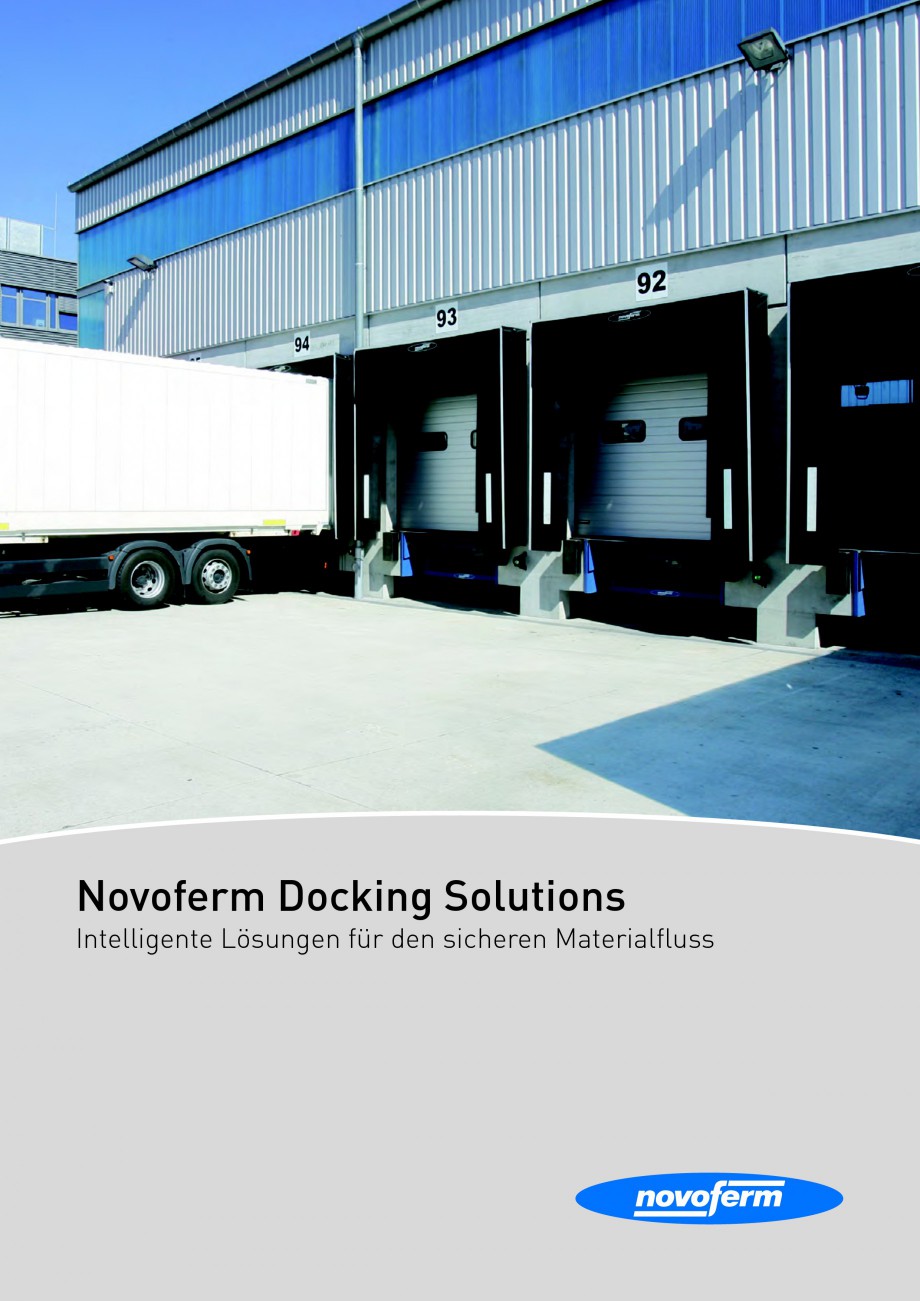

Novoferm Docking Solutions Intelligente Lösungen für den sicheren Materialfluss Effiziente und sichere Lösungen Praxisbewährte, technisch ausgereifte und optimal aufeinander abgestimmte Komponenten aus einer Hand – das sind die Novoferm Docking Solutions. Sie sorgen dafür, dass aus Ihrem Materialfluss ein Wertstrom wird. Alle unsere Lösungen richten wir dabei individuell auf Ihren Bedarf aus. Novoferm Docking Solutions – hochwertige Qualität in Produkt und Service 2 Inhalt Ihre Anforderungen – unsere Lösungen Efficient Solutions............................................................. 4 Green Solutions................................................................. 5 Options-Pakete.................................................................. 6 i-Vision-Steuerung............................................................ 7 Produkte NovoDock L 500i und L 550i.............................................. 8 . NovoDock L 300i und L 350i.......................

Pagina 1-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

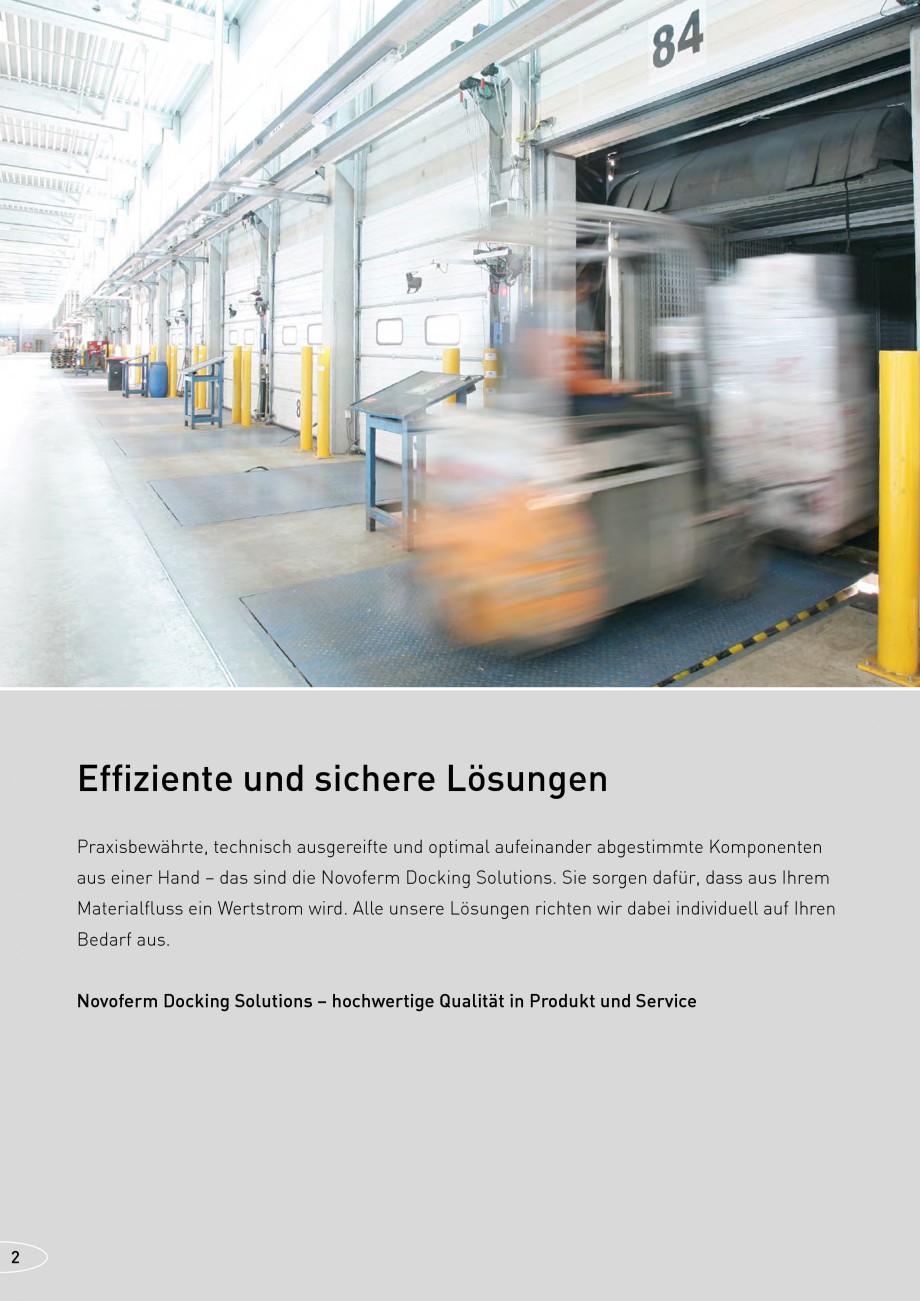

Pagina 2 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

....................... 9 . NovoDock P 1500i und P 1300i........................................ 10 NovoDock H 1500 und H 1300......................................... 11 . NovoDock L 150 und L 100.............................................. 12 Puffersysteme................................................................. 13 Torabdichtung NovoSeal S 420....................................... 14 . Torabdichtung NovoSeal S 220, S 260, S 410, S 620........ 15 Zubehör........................................................................... 16 . Weitere Novoferm Industrieprodukte............................. 17 Technische Daten...................................................... 18 –19 Sichere Verladesysteme Alle Verladesysteme erfüllen die europäische Richtlinie DIN EN 1398. Novoferm entwickelt und produziert neue Produkte strikt konform dieser Norm und garantiert eine sichere Funktion, nicht nur beim täglichen Gebrauch, sondern auch in der Montage und in der Wartung. Novofer

Pagina 2-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 3 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

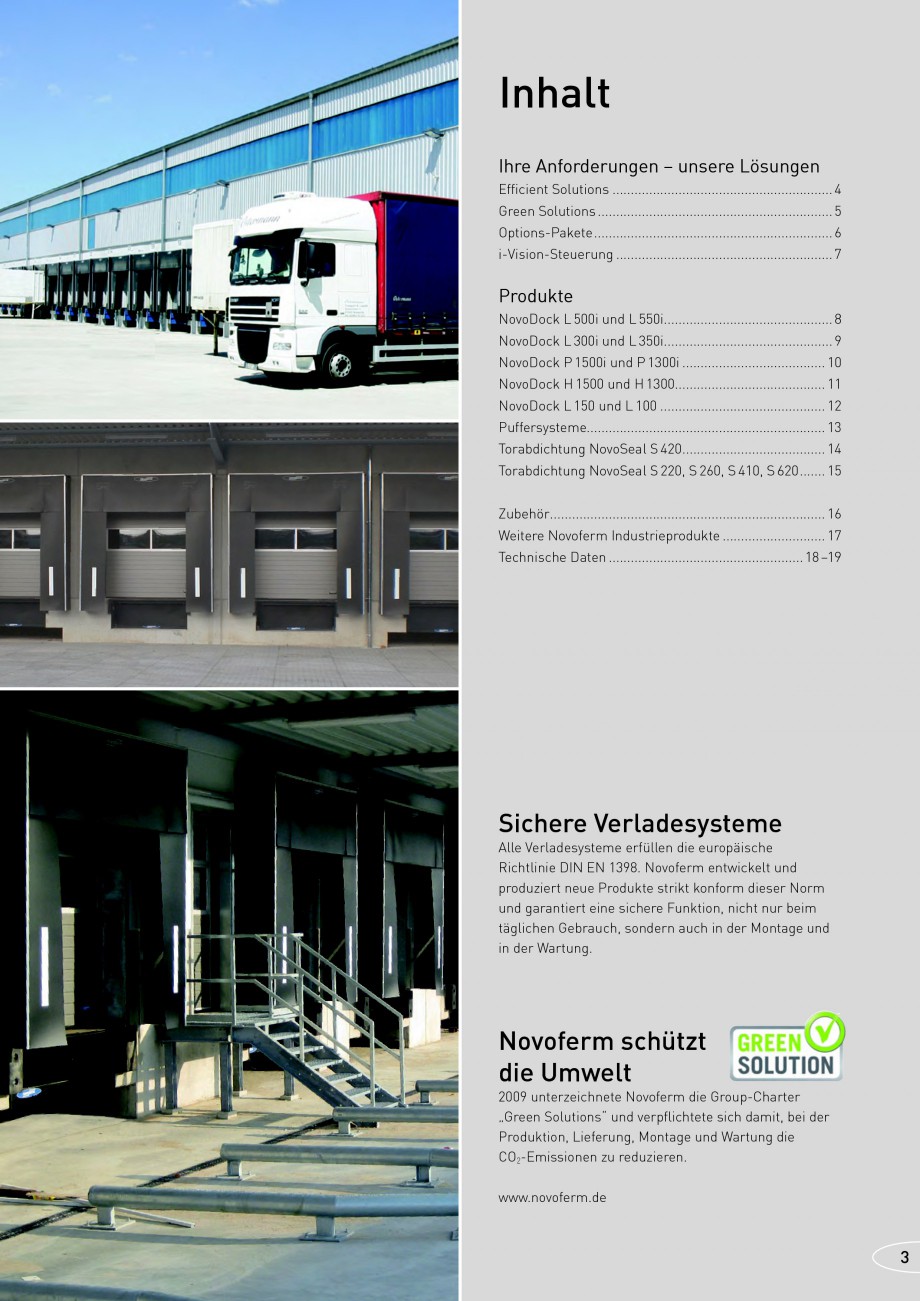

m schützt die Umwelt 2009 unterzeichnete Novoferm die Group-Charter „Green Solutions“ und verpflichtete sich damit, bei der Produktion, Lieferung, Montage und Wartung die CO2-Emissionen zu reduzieren. www.novoferm.de 3 Efficient Solutions Alle NovoDocks mit Energiepass Mehrwert durch intelligente Lösungen Viele Anbieter von Verladetechnik bieten heutzutage alle Produkte „aus einer Hand“. Dies bedeutet leider nichts anderes, als dass ein Lieferant Produkte unterschiedlicher Hersteller liefert, die nicht optimal aufeinander abgestimmt sind. Efficient Solutions bedeutet für Sie: Novoferm entwickelt nicht nur die Produkte, sondern stellt sie selbst her und stimmt sie auch optimal aufeinander ab. Damit Sie Ihre Prozesse so effizient wie möglich gestalten können. Höchstmaß an Arbeitsschutz und Ergonomie Der höhengleiche Vorschub des NovoDock L 500i und P 1500i vermeidet permanente Schläge auf die Wirbelsäulen Ihrer Mitarbeiter: aktiver Gesundheitsschutz, serienmäßig.

Pagina 3-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 4 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

Schutz des verwendeten Fuhrparks Weniger Abrieb an den Rädern der Transportgeräte reduziert Kosten und erhält deren Wert. Schonender Umgang mit dem Transportgut Ob Lebensmittel oder Computer – beides verlangt nach schonender Behandlung. Mit dem serienmäßigen höhengleichen Vorschub werden Erschütterungen auf ein Minimum reduziert. Die Ware ist optimal geschützt. Novoferm Efficient Solutions – der entscheidende Unterschied 4 Green Solutions Novoferm Green Solutions – mit gutem Gewissen sparen Energieeinsparung durch neueste Technologie Dank des aktiven Energiesparmodus‘ bei den i-Vision-Steuerungen sparen Sie gegenüber den Produkten anderer Anbieter bis zu 70 % Energie ein. 100 % recyclebare Materialien Dieses Ziel verfolgen wir konsequent. Deshalb wählen wir Materialien und Ressourcen sorgfältig aus und ergänzen sie mit eigenen nachhaltigen Entwicklungen – so kommt zum Beispiel die Steuerungstechnik komplett ohne Blei aus und ist damit RoHSkonform. Das hat uns

Pagina 4-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

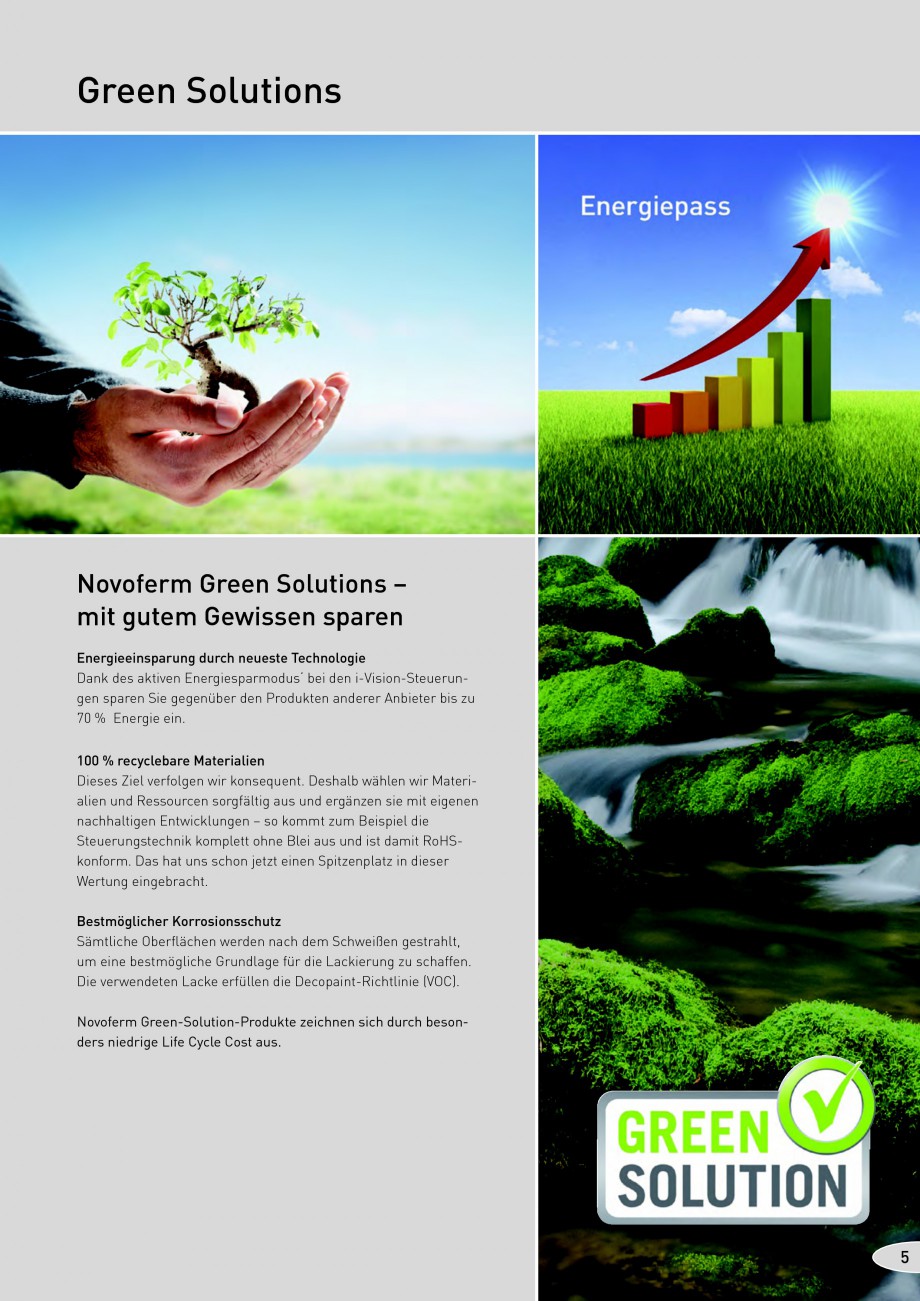

Pagina 5 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

schon jetzt einen Spitzenplatz in dieser Wertung eingebracht. Bestmöglicher Korrosionsschutz Sämtliche Oberflächen werden nach dem Schweißen gestrahlt, um eine bestmögliche Grundlage für die Lackierung zu schaffen. Die verwendeten Lacke erfüllen die Decopaint-Richtlinie (VOC). Novoferm Green-Solution-Produkte zeichnen sich durch besonders niedrige Life Cycle Cost aus. 5 Options-Pakete Stimmen Sie Ihre Logistik mit unseren Options-Paketen effizient auf Ihre spezifischen Anforderungen ab. Sechs Pakete, die im Bereich der Verladetechnik ihresgleichen suchen, bieten Ihnen vielseitige Möglichkeiten, Ihren Verladebetrieb dynamisch und flexibel zu gestalten. Optimierte Komponenten, Funktionen oder Ausbaustufen charakterisieren unsere OptionsPakete und heben Novoferm so positiv vom Markt ab. GreenPlus Nachhaltige Materialien sowie umweltfreundliche Komponenten und eine Stromsparfunktion reduzieren deutlich den CO2-Ausstoß und sparen gleichzeitig Kosten. • Verwendung von Bio-Ö

Pagina 5-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 6 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

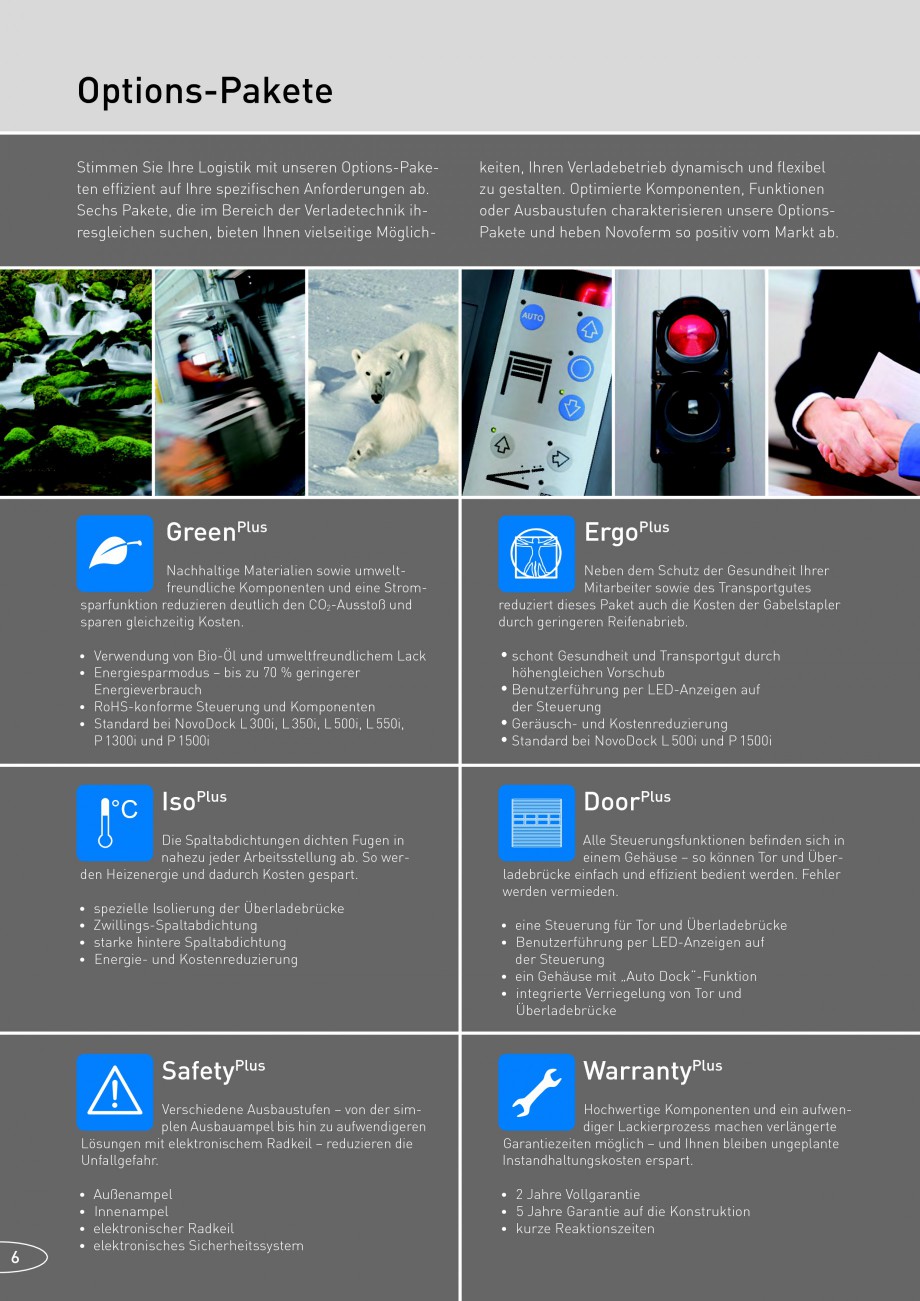

l und umweltfreundlichem Lack • Energiesparmodus – bis zu 70 % geringerer °C ErgoPlus Neben dem Schutz der Gesundheit Ihrer Mitarbeiter sowie des Transportgutes reduziert dieses Paket auch die Kosten der Gabelstapler durch geringeren Reifenabrieb. • schont Gesundheit und Transportgut durch • Benutzerführung per LED-Anzeigen auf • Geräusch- und Kostenreduzierung • Standard bei NovoDock L 500i und P 1500i der Steuerung höhengleichen Vorschub Energieverbrauch • RoHS-konforme Steuerung und Komponenten • Standard bei NovoDock L 300i, L 350i, L 500i, L 550i, P 1300i und P 1500i Plus °C Iso C Die Spaltabdichtungen dichten Fugen in nahezu jeder Arbeitsstellung ab. So werden Heizenergie und dadurch Kosten gespart. • • • • DoorPlus °C Alle Steuerungsfunktionen befinden sich in einem Gehäuse – so können Tor und Überladebrücke einfach und effizient bedient werden. Fehler werden vermieden. • eine Steuerung für Tor und Überladebrücke • Benut

Pagina 6-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 7 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

zerführung per LED-Anzeigen auf spezielle Isolierung der Überladebrücke Zwillings-Spaltabdichtung starke hintere Spaltabdichtung Energie- und Kostenreduzierung der Steuerung • ein Gehäuse mit „Auto Dock“-Funktion • integrierte Verriegelung von Tor und Überladebrücke SafetyPlus °C WarrantyPlus °C Hochwertige Komponenten und ein aufwendiger Lackierprozess machen verlängerte Garantiezeiten möglich – und Ihnen bleiben ungeplante Instandhaltungskosten erspart. • 2 Jahre Vollgarantie • 5 Jahre Garantie auf die Konstruktion • kurze Reaktionszeiten Verschiedene Ausbaustufen – von der simplen Ausbauampel bis hin zu aufwendigeren Lösungen mit elektronischem Radkeil – reduzieren die Unfallgefahr. • • • • 6 Außenampel Innenampel elektronischer Radkeil elektronisches Sicherheitssystem i-Vision-Steuerung i-Vision TAD (Option) i-Vision TA i-Vision HA/HAD (Option) Die Basis für effizientes Verladen Die i-Vision-Steuerung beinhaltet die neu

Pagina 7-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 8 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

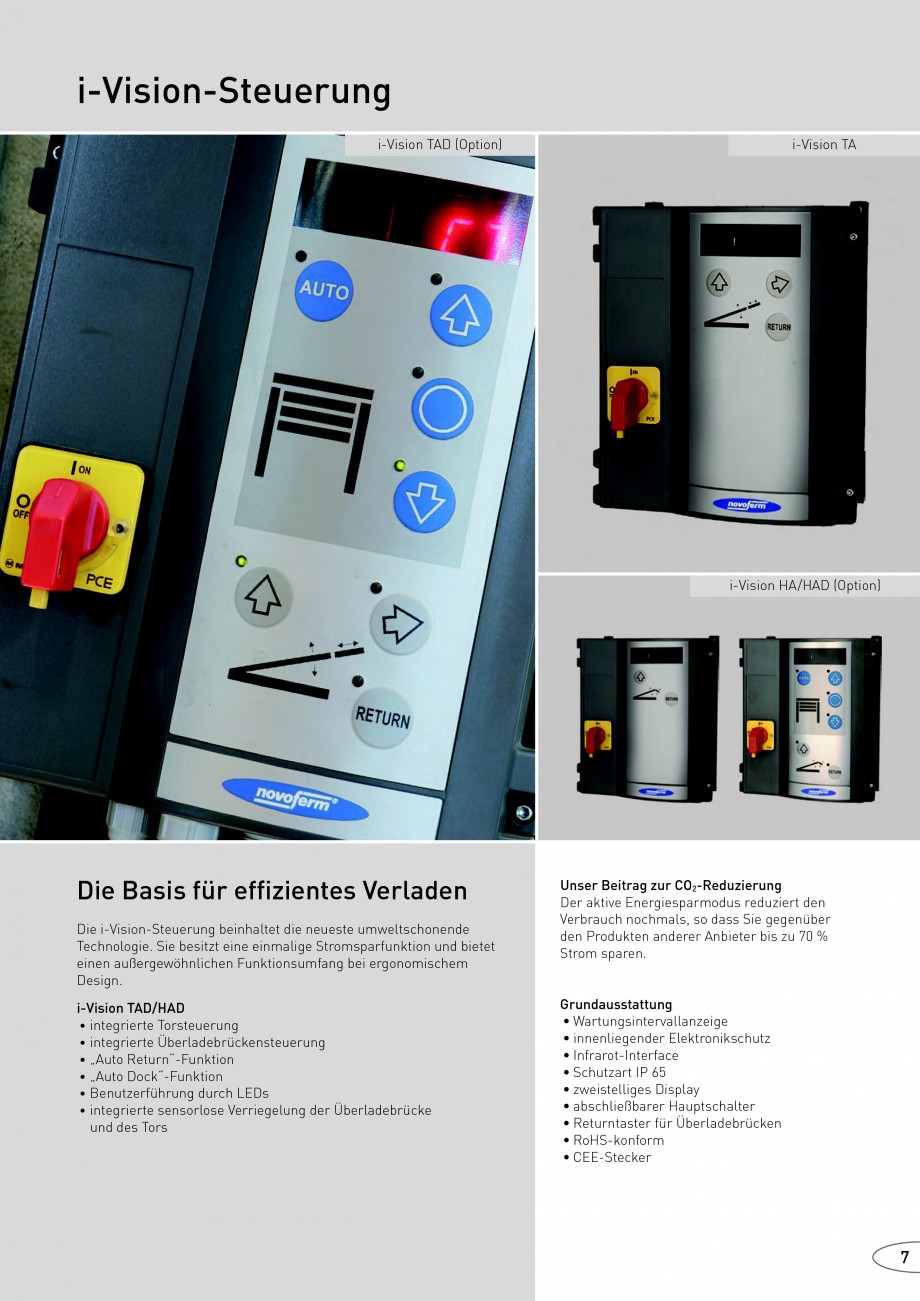

este umweltschonende Technologie. Sie besitzt eine einmalige Stromsparfunktion und bietet einen außergewöhnlichen Funktionsumfang bei ergonomischem Design. i-Vision TAD/HAD • integrierte Torsteuerung • integrierte Überladebrückensteuerung • „Auto Return“-Funktion • „Auto Dock“-Funktion • Benutzerführung durch LEDs • integrierte sensorlose Verriegelung der Überladebrücke und des Tors Unser Beitrag zur CO2-Reduzierung Der aktive Energiesparmodus reduziert den Verbrauch nochmals, so dass Sie gegenüber den Produkten anderer Anbieter bis zu 70 % Strom sparen. Grundausstattung • Wartungsintervallanzeige • innenliegender Elektronikschutz • Infrarot-Interface • Schutzart IP 65 • zweistelliges Display • abschließbarer Hauptschalter • Returntaster für Überladebrücken • RoHS-konform • CEE-Stecker 7 NovoDock L 500i und L 550i NovoDock L 500i NovoDock L 550i i-Vision-Steuerung integriert 10 °C C °C °C °C °C 100 kN Tonnen Nennlast

Pagina 8-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 9 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

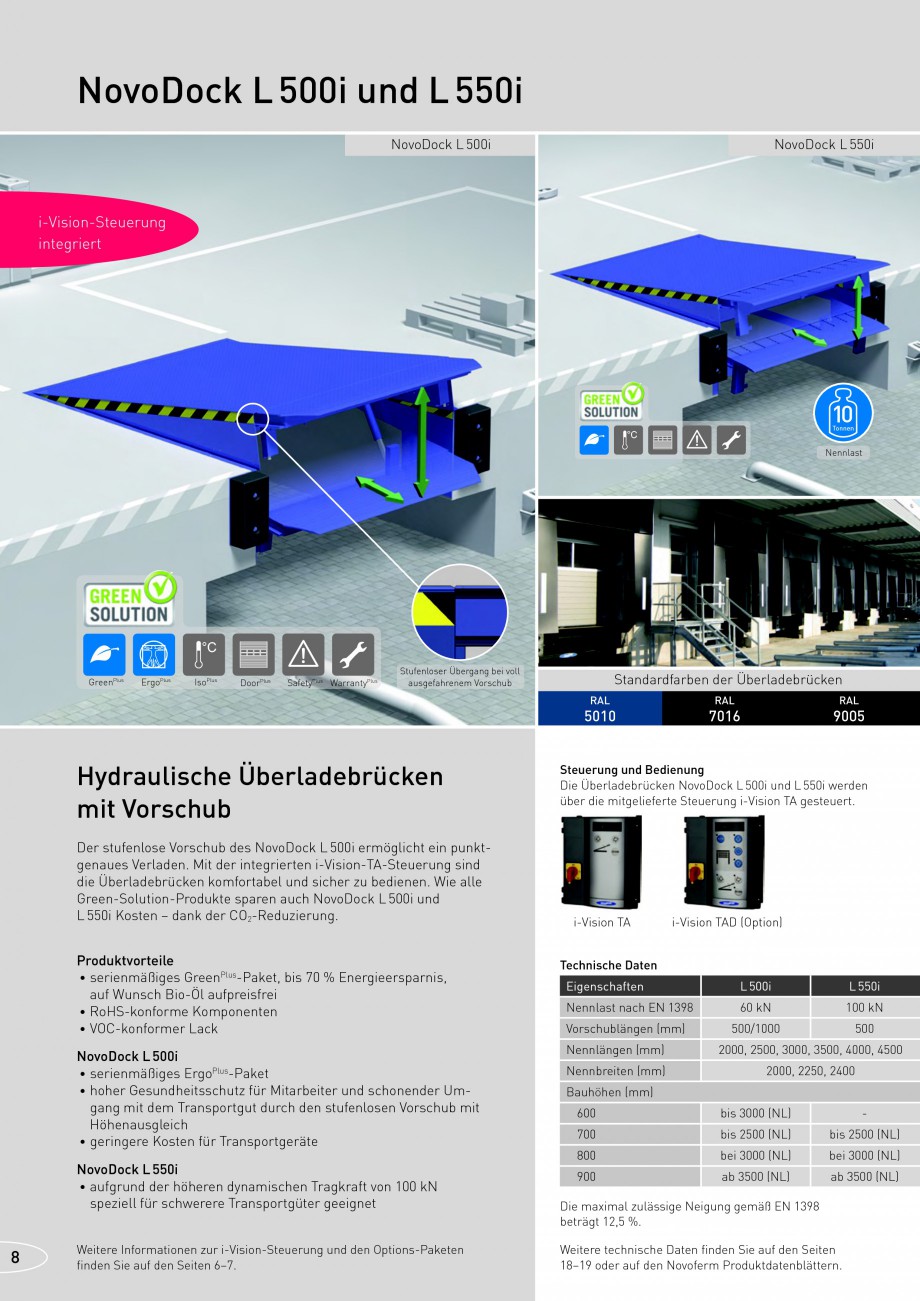

°C C GreenPlus ErgoPlus IsoPlus DoorPlus °C °C SafetyPlus WarrantyPlus °C °C °C Stufenloser Übergang bei voll ausgefahrenem Vorschub Standardfarben der Überladebrücken 5010 RAL 7016 RAL 9005 RAL Hydraulische Überladebrücken mit Vorschub Der stufenlose Vorschub des NovoDock L 500i ermöglicht ein punktgenaues Verladen. Mit der integrierten i-Vision-TA-Steuerung sind die Überladebrücken komfortabel und sicher zu bedienen. Wie alle Green-Solution-Produkte sparen auch NovoDock L 500i und L 550i Kosten – dank der CO2-Reduzierung. Produktvorteile • serienmäßiges GreenPlus-Paket, bis 70 % Energieersparnis, auf Wunsch Bio-Öl aufpreisfrei • RoHS-konforme Komponenten • VOC-konformer Lack NovoDock L 500i • serienmäßiges ErgoPlus-Paket • hoher Gesundheitsschutz für Mitarbeiter und schonender Umgang mit dem Transportgut durch den stufenlosen Vorschub mit Höhenausgleich • geringere Kosten für Transportgeräte NovoDock L 550i • aufgrund der h�

Pagina 9-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 10 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

�heren dynamischen Tragkraft von 100 kN speziell für schwerere Transportgüter geeignet Steuerung und Bedienung Die Überladebrücken NovoDock L 500i und L 550i werden über die mitgelieferte Steuerung i-Vision TA gesteuert. i-Vision TA Technische Daten Eigenschaften i-Vision TAD (Option) L 500i 60 kN 500/1000 L 550i 100 kN 500 Nennlast nach EN 1398 Vorschublängen (mm) Nennlängen (mm) Nennbreiten (mm) Bauhöhen (mm) 600 700 800 900 2000, 2500, 3000, 3500, 4000, 4500 2000, 2250, 2400 bis 3000 (NL) bis 2500 (NL) bei 3000 (NL) ab 3500 (NL) bis 2500 (NL) bei 3000 (NL) ab 3500 (NL) Die maximal zulässige Neigung gemäß EN 1398 beträgt 12,5 %. Weitere technische Daten finden Sie auf den Seiten 18–19 oder auf den Novoferm Produktdatenblättern. 8 Weitere Informationen zur i-Vision-Steuerung und den Options-Paketen finden Sie auf den Seiten 6–7. NovoDock L 300i und L 350i NovoDock L 300i NovoDock L 350i i-Vision-Steuerung integriert 10 °C C °C °C °C °C 100 kN Tonn

Pagina 10-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 11 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

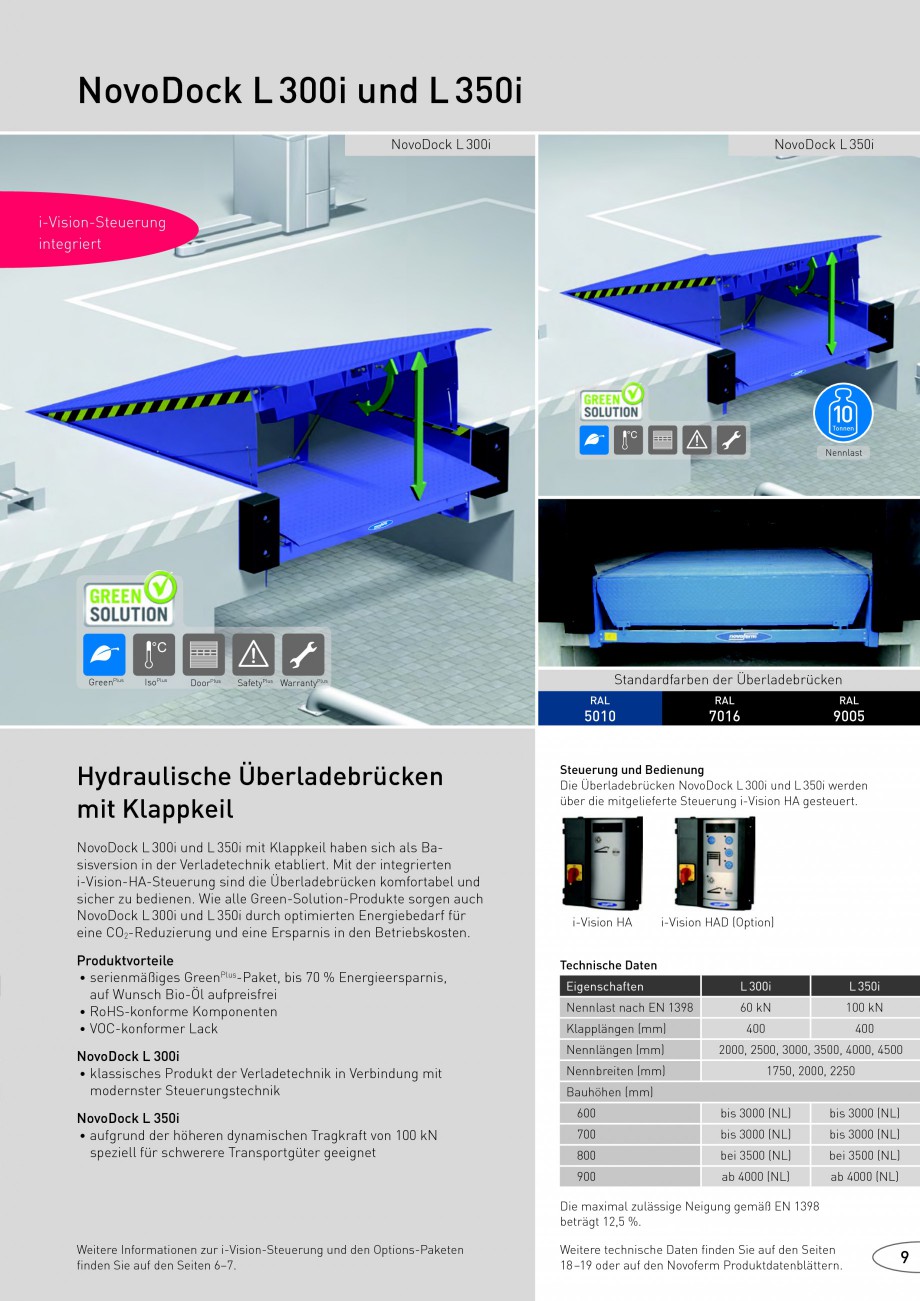

en Nennlast °C C GreenPlus IsoPlus DoorPlus °C °C °C °C SafetyPlus WarrantyPlus Standardfarben der Überladebrücken 5010 RAL 7016 RAL 9005 RAL Hydraulische Überladebrücken mit Klappkeil NovoDock L 300i und L 350i mit Klappkeil haben sich als Basisversion in der Verladetechnik etabliert. Mit der integrierten i-Vision-HA-Steuerung sind die Überladebrücken komfortabel und sicher zu bedienen. Wie alle Green-Solution-Produkte sorgen auch NovoDock L 300i und L 350i durch optimierten Energiebedarf für eine CO2-Reduzierung und eine Ersparnis in den Betriebskosten. Produktvorteile • serienmäßiges GreenPlus-Paket, bis 70 % Energieersparnis, auf Wunsch Bio-Öl aufpreisfrei • RoHS-konforme Komponenten • VOC-konformer Lack NovoDock L 300i • klassisches Produkt der Verladetechnik in Verbindung mit modernster Steuerungstechnik NovoDock L 350i • aufgrund der höheren dynamischen Tragkraft von 100 kN speziell für schwerere Transportgüter geeignet Steuerung u

Pagina 11-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 12 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

nd Bedienung Die Überladebrücken NovoDock L 300i und L 350i werden über die mitgelieferte Steuerung i-Vision HA gesteuert. i-Vision HA Technische Daten Eigenschaften i-Vision HAD (Option) L 300i 60 kN 400 L 350i 100 kN 400 Nennlast nach EN 1398 Klapplängen (mm) Nennlängen (mm) Nennbreiten (mm) Bauhöhen (mm) 600 700 800 900 2000, 2500, 3000, 3500, 4000, 4500 1750, 2000, 2250 bis 3000 (NL) bis 3000 (NL) bei 3500 (NL) ab 4000 (NL) bis 3000 (NL) bis 3000 (NL) bei 3500 (NL) ab 4000 (NL) Die maximal zulässige Neigung gemäß EN 1398 beträgt 12,5 %. Weitere Informationen zur i-Vision-Steuerung und den Options-Paketen finden Sie auf den Seiten 6–7. Weitere technische Daten finden Sie auf den Seiten 18 –19 oder auf den Novoferm Produktdatenblättern. 9 NovoDock P 1500i und P 1300i NovoDock P 1500i NovoDock P 1300i i-Vision-Steuerung integriert °C C °C °C °C °C Winkelbauweise (90°, 75°, 60°, 45°, 105°, 120°, 135°) °C C GreenPlus ErgoPlus IsoPlus DoorPlus

Pagina 12-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 13 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

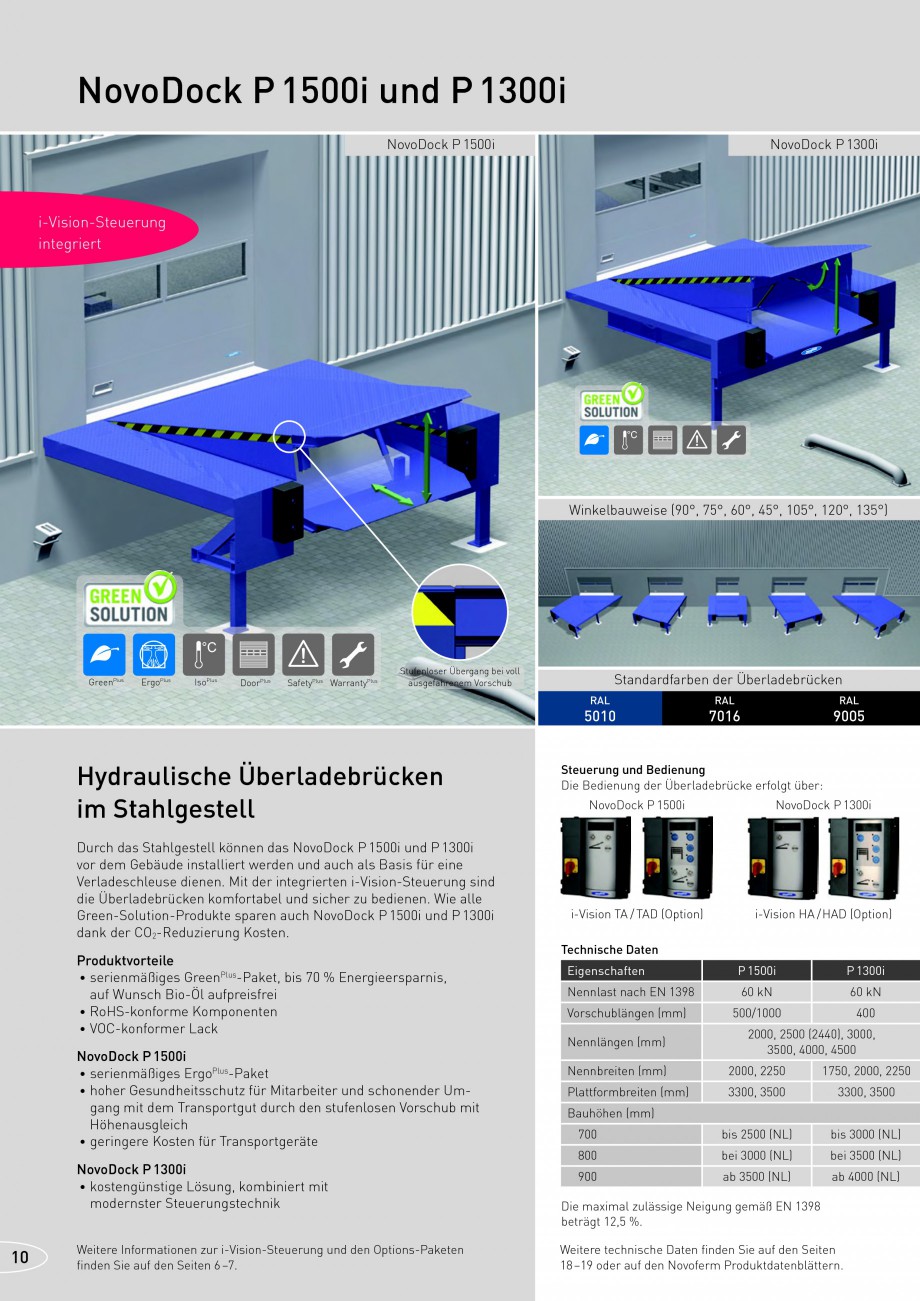

°C °C SafetyPlus WarrantyPlus °C °C °C Stufenloser Übergang bei voll ausgefahrenem Vorschub Standardfarben der Überladebrücken 5010 RAL 7016 RAL 9005 RAL Hydraulische Überladebrücken im Stahlgestell Durch das Stahlgestell können das NovoDock P 1500i und P 1300i vor dem Gebäude installiert werden und auch als Basis für eine Verladeschleuse dienen. Mit der integrierten i-Vision-Steuerung sind die Überladebrücken komfortabel und sicher zu bedienen. Wie alle Green-Solution-Produkte sparen auch NovoDock P 1500i und P 1300i dank der CO2-Reduzierung Kosten. Produktvorteile • serienmäßiges GreenPlus-Paket, bis 70 % Energieersparnis, auf Wunsch Bio-Öl aufpreisfrei • RoHS-konforme Komponenten • VOC-konformer Lack NovoDock P 1500i • serienmäßiges ErgoPlus-Paket • hoher Gesundheitsschutz für Mitarbeiter und schonender Umgang mit dem Transportgut durch den stufenlosen Vorschub mit Höhenausgleich • geringere Kosten für Transportgeräte NovoDock P

Pagina 13-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 14 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

1300i • kostengünstige Lösung, kombiniert mit modernster Steuerungstechnik Steuerung und Bedienung Die Bedienung der Überladebrücke erfolgt über: NovoDock P 1500i NovoDock P 1300i i-Vision TA / TAD (Option) Technische Daten Eigenschaften Nennlast nach EN 1398 Vorschublängen (mm) Nennlängen (mm) Nennbreiten (mm) Plattformbreiten (mm) Bauhöhen (mm) 700 800 900 i-Vision HA / HAD (Option) P 1500i 60 kN 500/1000 P 1300i 60 kN 400 2000, 2500 (2440), 3000, 3500, 4000, 4500 2000, 2250 3300, 3500 bis 2500 (NL) bei 3000 (NL) ab 3500 (NL) 1750, 2000, 2250 3300, 3500 bis 3000 (NL) bei 3500 (NL) ab 4000 (NL) Die maximal zulässige Neigung gemäß EN 1398 beträgt 12,5 %. Weitere technische Daten finden Sie auf den Seiten 18 –19 oder auf den Novoferm Produktdatenblättern. 10 Weitere Informationen zur i-Vision-Steuerung und den Options-Paketen finden Sie auf den Seiten 6 –7. NovoDock H 1500 und H 1300 Seitenwand bis Unterkante Überladebrücke (Option) Aufbautypen der Verl

Pagina 14-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 15 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

adeschleuse • Typ Standard: Verkleidung mit Trapezblech bis zur Oberkante des Stahlpodests, grundbeschichtet in den RAL-Farben: innen außen 9002 RAL 9002 RAL 9006 RAL • Typ ISO: Verkleidung mit 40 mm ISO-Paneel bis zur Oberkante des Stahlpodests, grundbeschichtet in den RAL-Farben: innen außen 9002 RAL 9002 RAL 9006 RAL • Typ Basisrahmen: Ausführung mit Stahlrahmenkonstruktion zur bauseitigen Beplankung Winkelbauweise (90°, 75°, 60°, 45°, 105°, 120°, 135°) Die ﬂexible Verladelösung für Ihre Logistik NovoDock H 1500 und H 1300 bieten Ihnen ein variables Konzept für den Einsatz von Vorschub- und Klappkeilbrücken. Die Verladeschleuse kann bei eingeschränktem Platzangebot in Reihen- bzw. Winkelbauweise erstellt werden und bietet zusätzliche Lagerfläche innerhalb des Gebäudes. Produktvorteile • nachträglicher Anbau einer Verladestelle möglich • Reduzierung des Energiebedarfs bei temperaturgeführten Lagern • unkomplizierte Montage

Pagina 15-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 16 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

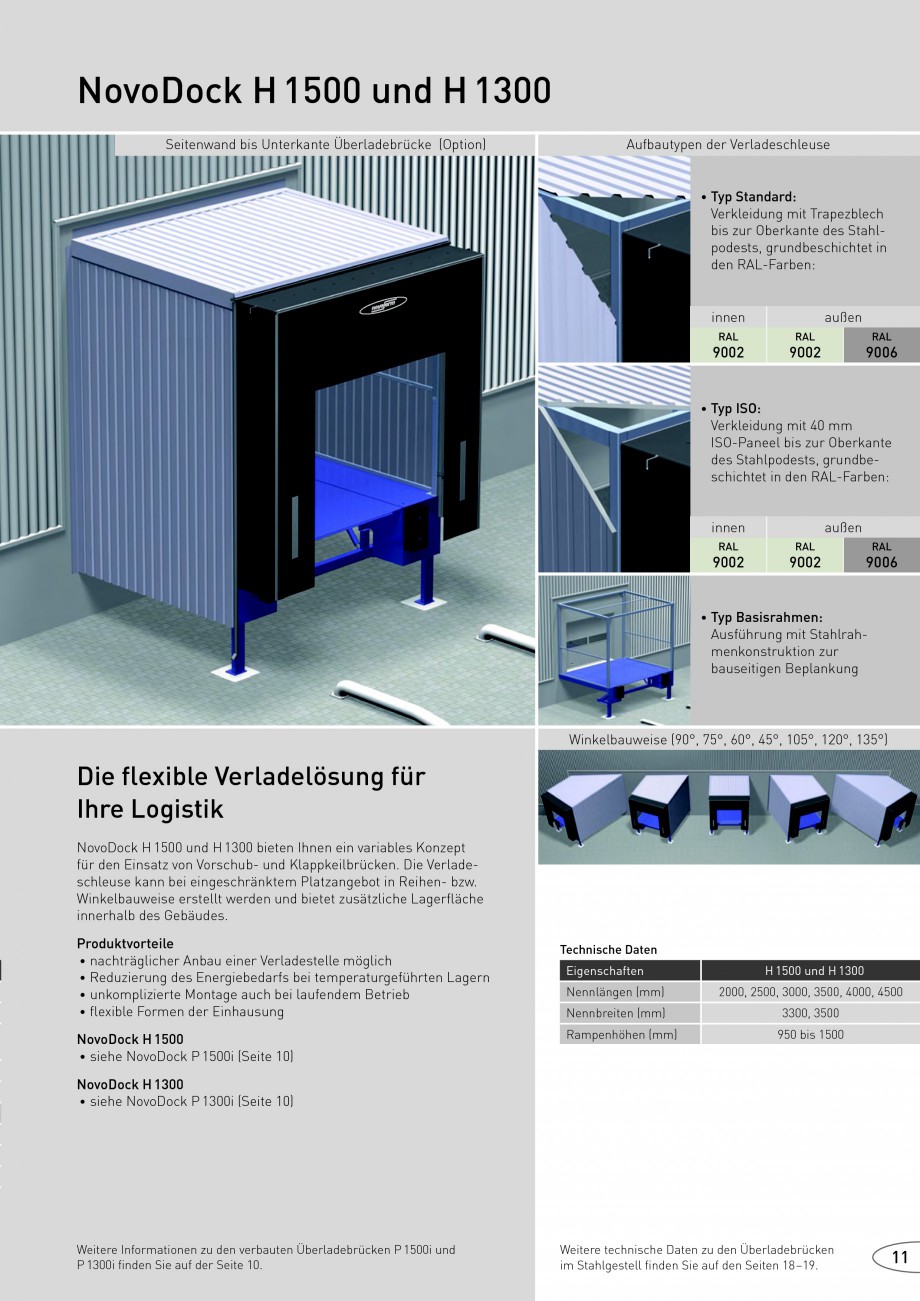

auch bei laufendem Betrieb • flexible Formen der Einhausung NovoDock H 1500 • siehe NovoDock P 1500i (Seite 10) NovoDock H 1300 • siehe NovoDock P 1300i (Seite 10) Technische Daten Eigenschaften Nennlängen (mm) Nennbreiten (mm) Rampenhöhen (mm) H 1500 und H 1300 2000, 2500, 3000, 3500, 4000, 4500 3300, 3500 950 bis 1500 Weitere Informationen zu den verbauten Überladebrücken P 1500i und P 1300i finden Sie auf der Seite 10. Weitere technische Daten zu den Überladebrücken im Stahlgestell finden Sie auf den Seiten 18–19. 11 NovoDock L 150 und L 100 NovoDock L 150 NovoDock L 100 Aluminiumauflager L 150 Standardfarben der Überladebrücken 5010 RAL 7016 RAL 9005 RAL Mechanische Überladebrücken NovoDock L 150 und L 100 lassen sich leicht und einfach über einen Bedienhebel steuern. Beide Überladebrücken werden an einer Rampe montiert. NovoDock L 150 • ortsfest oder seitenverschiebbar • gleicht kleinere bis mittlere Höhenunterschiede zwischen Fahrzeug

Pagina 16-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 17 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

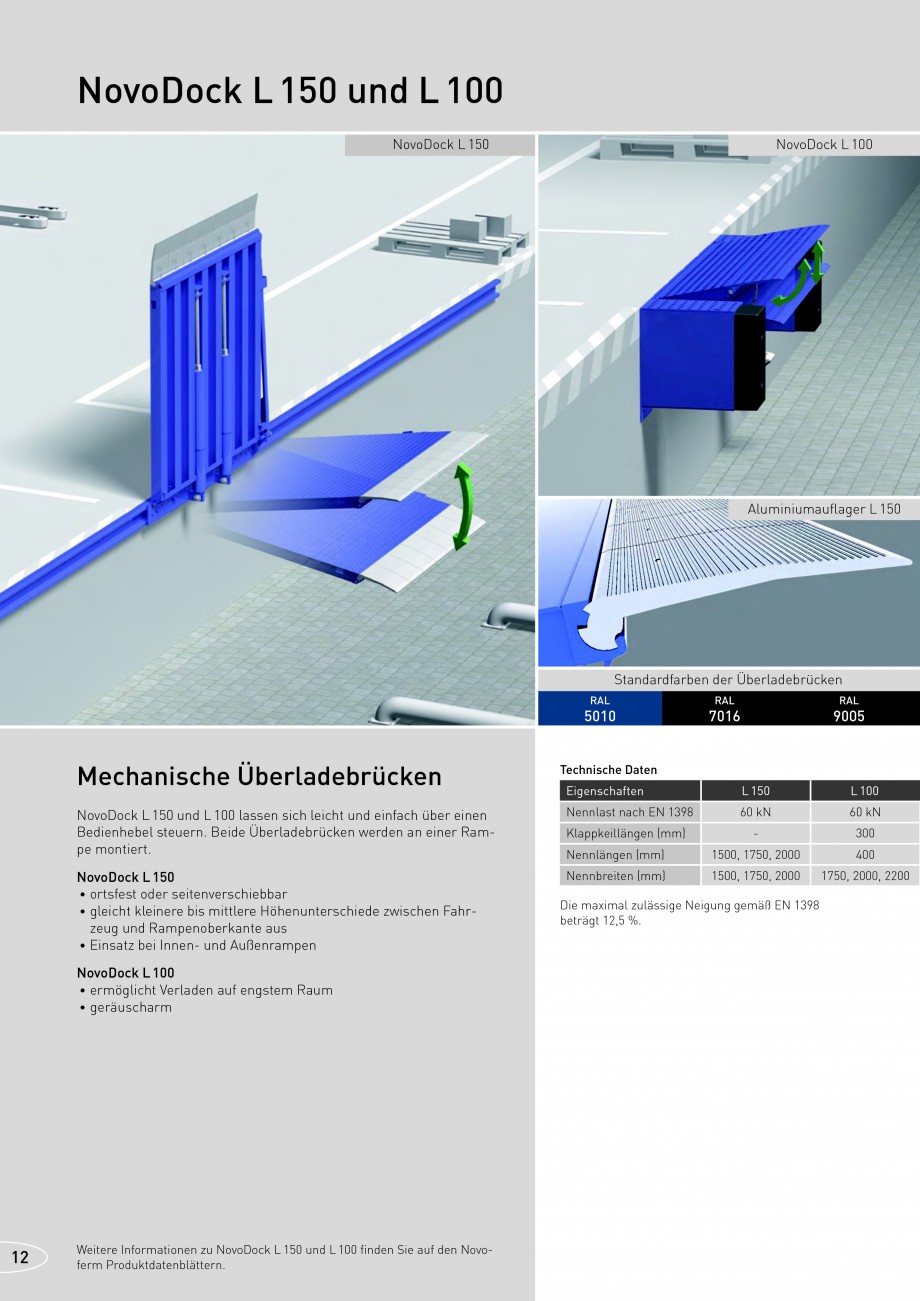

und Rampenoberkante aus • Einsatz bei Innen- und Außenrampen NovoDock L 100 • ermöglicht Verladen auf engstem Raum • geräuscharm Technische Daten Eigenschaften Nennlast nach EN 1398 Klappkeillängen (mm) Nennlängen (mm) Nennbreiten (mm) L 150 60 kN 1500, 1750, 2000 1500, 1750, 2000 L 100 60 kN 300 400 1750, 2000, 2200 Die maximal zulässige Neigung gemäß EN 1398 beträgt 12,5 %. 12 Weitere Informationen zu NovoDock L 150 und L 100 finden Sie auf den Novoferm Produktdatenblättern. Puffersysteme Gummipuffer Federstahlpuffer Stahlpuffer Ausführung (mm) Geeignet für geringe Verladefrequenz Produkteigenschaften Gebäudeschutz Haltbarkeit Life Cycle Cost Gebäudeschutz Haltbarkeit Life Cycle Cost Gebäudeschutz Haltbarkeit Life Cycle Cost Gebäudeschutz Haltbarkeit Life Cycle Cost Gebäudeschutz Haltbarkeit Life Cycle Cost Gebäudeschutz Haltbarkeit Life Cycle Cost Gebäudeschutz Haltbarkeit Life Cycle Cost Gebäudeschutz Haltbarkeit Life Cycle Cost Gebäudeschu

Pagina 17-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 18 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

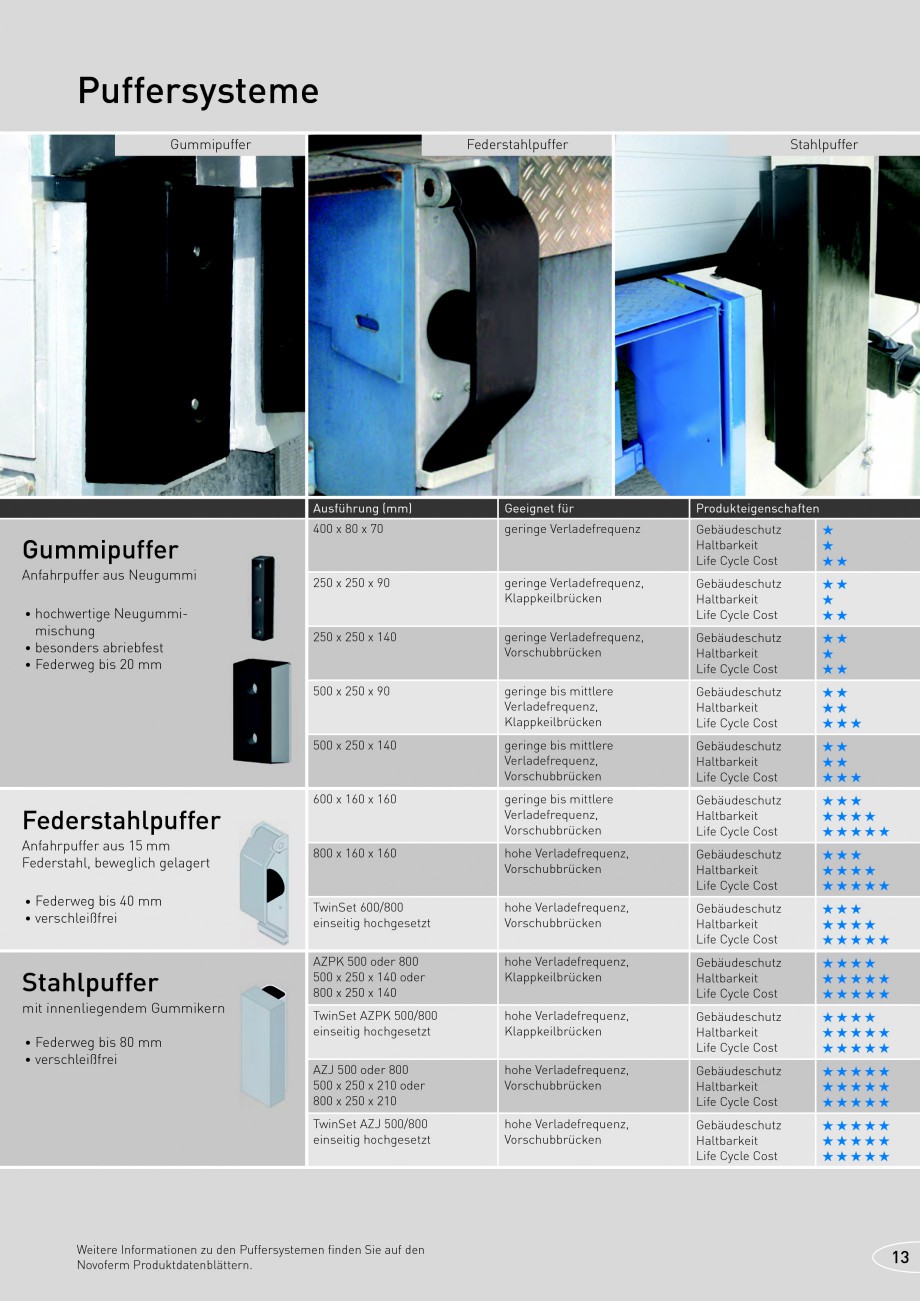

tz Haltbarkeit Life Cycle Cost Gebäudeschutz Haltbarkeit Life Cycle Cost Gebäudeschutz Haltbarkeit Life Cycle Cost Gebäudeschutz Haltbarkeit Life Cycle Cost Gummipuffer Anfahrpuffer aus Neugummi • hochwertige Neugummi- 400 x 80 x 70 ★ ★ ★★ ★★ ★ ★★ ★★ ★ ★★ ★★ ★★ ★★★ ★★ ★★ ★★★ ★★★ ★★★★ ★★★★★ ★★★ ★★★★ ★★★★★ ★★★ ★★★★ ★★★★★ ★★★★ ★★★★★ ★★★★★ ★★★★ ★★★★★ ★★★★★ ★★★★★ ★★★★★ ★★★★★ ★★★★★ ★★★★★ ★★★★★ 250 x 250 x 90 geringe Verladefrequenz, Klappkeilbrücken geringe Verladefrequenz, Vorschubbrücken geringe bis mittlere Verladefrequenz, Klappkeilbrücken geringe bis mittlere Verladefrequenz, Vorschubbrücken geringe bis mittlere Verladefrequenz, Vorschubbrücken hohe Verladefrequenz, Vorschubbrücken hohe Verladefrequenz, Vorschubbrücken hohe Verla

Pagina 18-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

Pagina 19 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

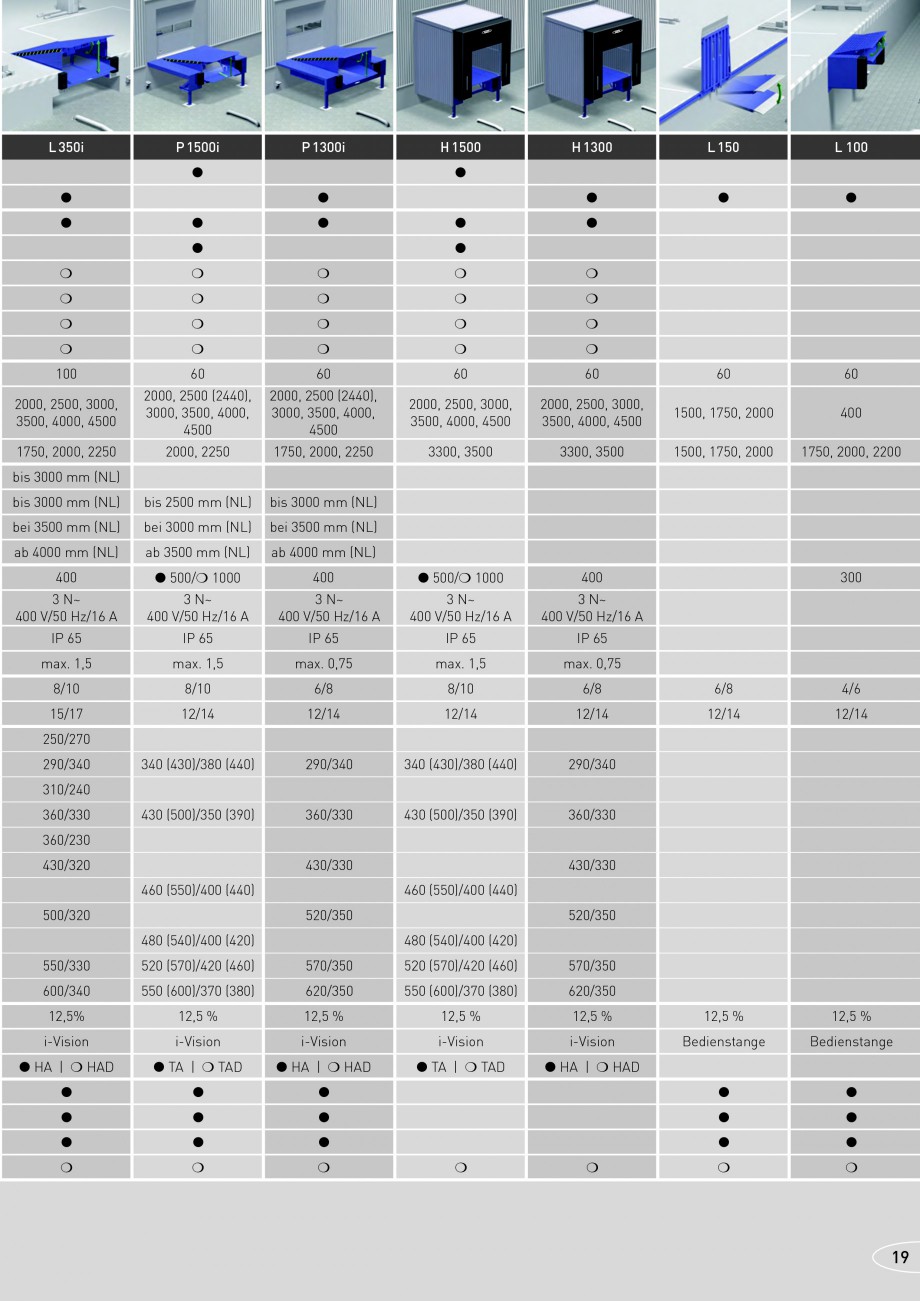

defrequenz, Klappkeilbrücken hohe Verladefrequenz, Klappkeilbrücken hohe Verladefrequenz, Vorschubbrücken hohe Verladefrequenz, Vorschubbrücken mischung • besonders abriebfest • Federweg bis 20 mm 250 x 250 x 140 500 x 250 x 90 500 x 250 x 140 Federstahlpuffer Anfahrpuffer aus 15 mm Federstahl, beweglich gelagert • Federweg bis 40 mm • verschleißfrei 600 x 160 x 160 800 x 160 x 160 TwinSet 600/800 einseitig hochgesetzt AZPK 500 oder 800 500 x 250 x 140 oder 800 x 250 x 140 TwinSet AZPK 500/800 einseitig hochgesetzt AZJ 500 oder 800 500 x 250 x 210 oder 800 x 250 x 210 TwinSet AZJ 500/800 einseitig hochgesetzt Stahlpuffer mit innenliegendem Gummikern • Federweg bis 80 mm • verschleißfrei Weitere Informationen zu den Puffersystemen finden Sie auf den Novoferm Produktdatenblättern. 13 NovoSeal S 420 Torabdichtung Oberplane lamelliert (Option) Kissen (Option) Bumper (Option) Flexible Torabdichtung aus Aluminium Novoferm Torabdichtungen mit rückfede

Pagina 19-Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500, NovoDock L100...

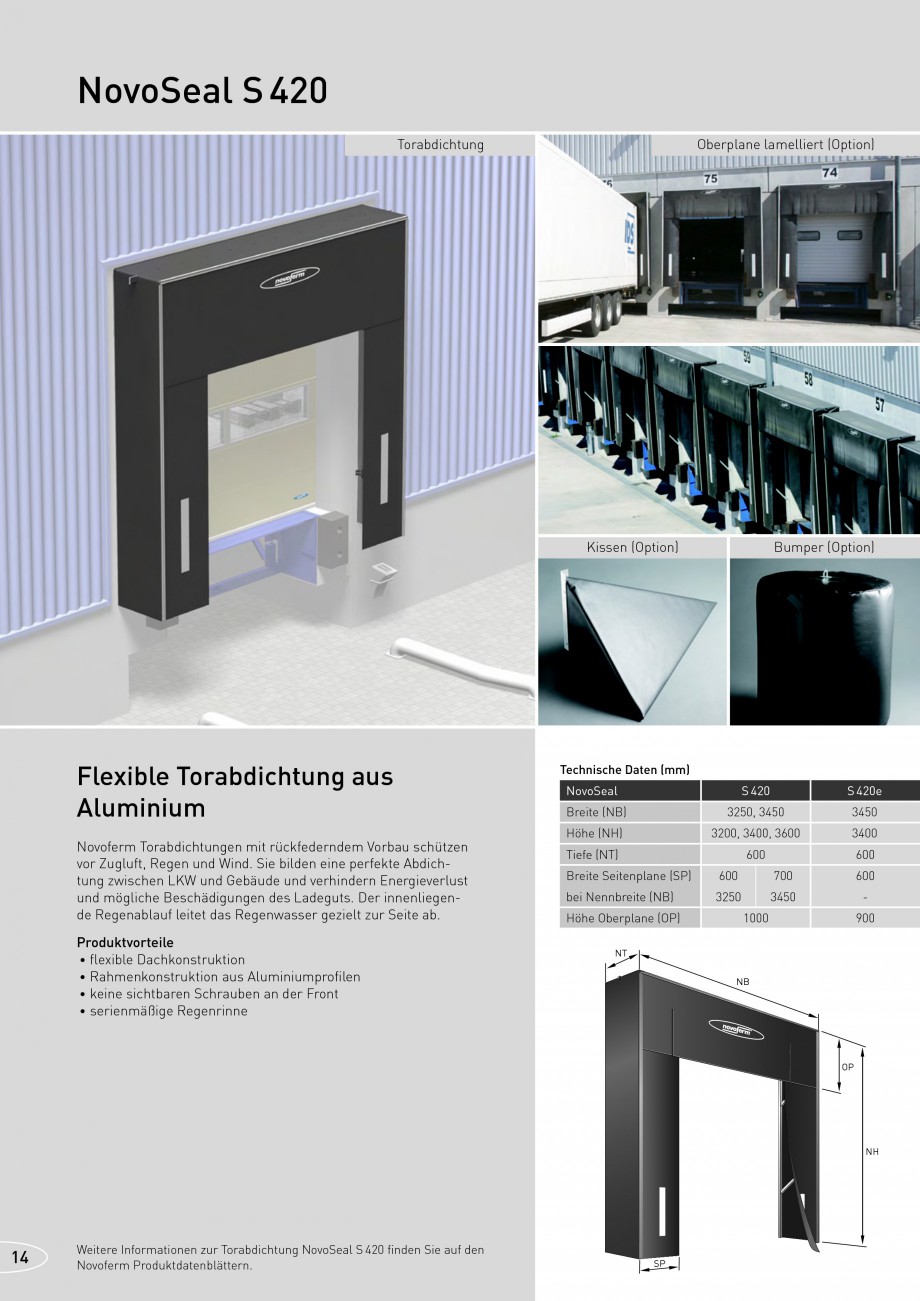

Pagina 20 - Rampe de incarcare, descarcare NOVOFERM NovoDock L300, NovoDock H1300, NovoDock H1500,...

rndem Vorbau schützen vor Zugluft, Regen und Wind. Sie bilden eine perfekte Abdichtung zwischen LKW und Gebäude und verhindern Energieverlust und mögliche Beschädigungen des Ladeguts. Der innenliegende Regenablauf leitet das Regenwasser gezielt zur Seite ab. Produktvorteile • flexible Dachkonstruktion • Rahmenkonstruktion aus Aluminiumprofilen • keine sichtbaren Schrauben an der Front • serienmäßige Regenrinne Technische Daten (mm) NovoSeal Breite (NB) Höhe (NH) Tiefe (NT) Breite Seitenplane (SP) bei Nennbreite (NB) Höhe Oberplane (OP) NT NB S 420 3250, 3450 3200, 3400, 3600 600 600 3250 1000 700 3450 S 420e 3450 3400 600 600 900 OP NH 14 Weitere Informationen zur Torabdichtung NovoSeal S 420 finden Sie auf den Novoferm Produktdatenblättern. SP Weitere Torabdichtungen NovoSeal S 220 NovoSeal S 220 Kissenabdichtung • beste Abdichtung bei schmalen Toren und ein- heitlichem Fuhrpark • Ummantelung wasserdicht verschweißt • Sichtstreifen als
