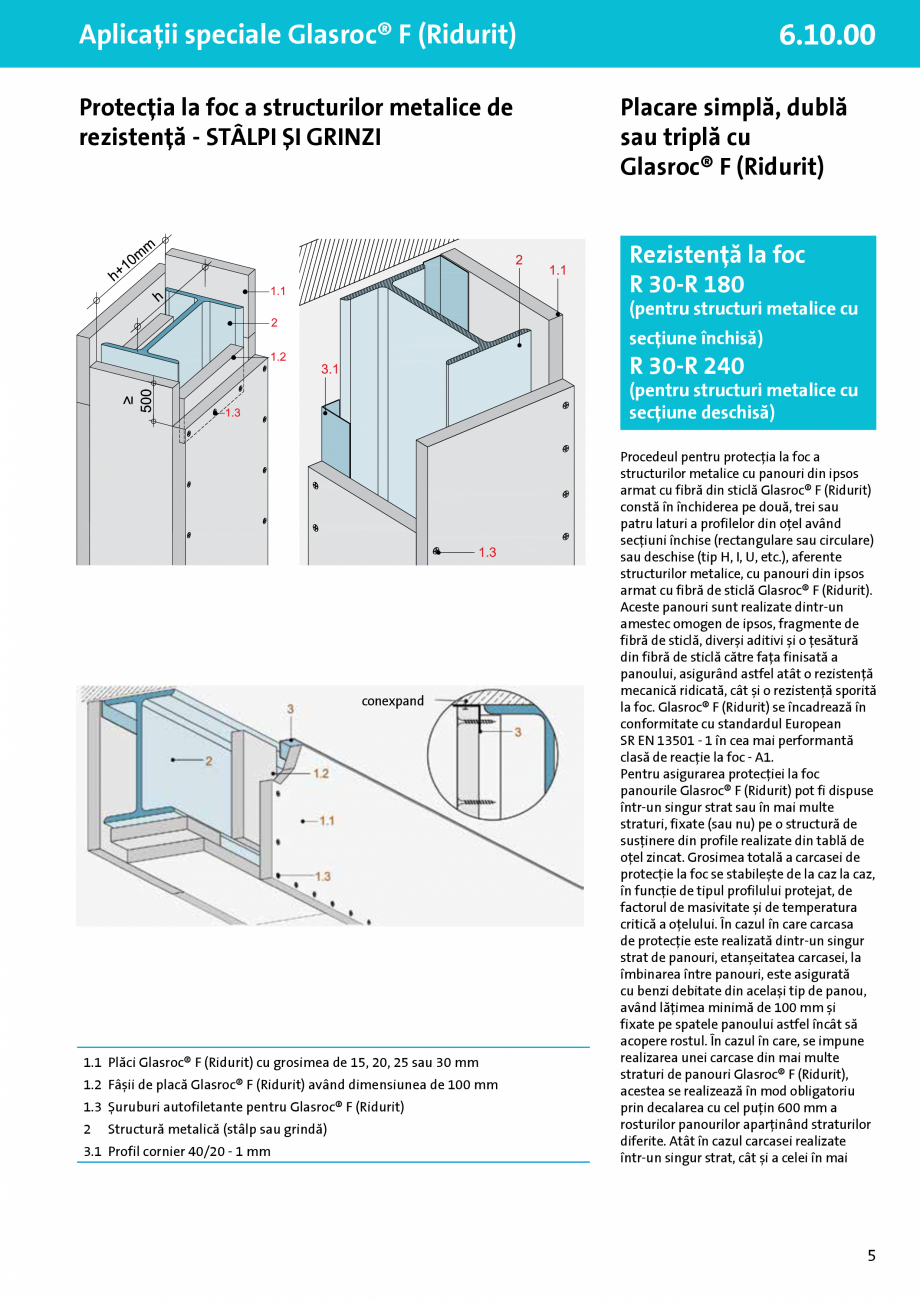

6.10.00 Aplicaþii speciale Glasroc® F (Ridurit) Protecþia la foc a structurilor metalice de rezistenþă - STÂLPI ŞI GRINZI Placare simplă, dublă sau triplă cu Glasroc® F (Ridurit) Rezistenţă la foc R 30-R 180 (pentru structuri metalice cu secţiune închisă) R 30-R 240 (pentru structuri metalice cu secţiune deschisă) conexpand 1.1 Plăci Glasroc® F (Ridurit) cu grosimea de 15, 20, 25 sau 30 mm 1.2 Fâşii de placă Glasroc® F (Ridurit) având dimensiunea de 100 mm 1.3 Şuruburi autofiletante pentru Glasroc® F (Ridurit) 2 Structură metalică (stâlp sau grindă) 3.1 Profil cornier 40/20 - 1 mm Procedeul pentru protecţia la foc a structurilor metalice cu panouri din ipsos armat cu fibră din sticlă Glasroc® F (Ridurit) constă în închiderea pe două, trei sau patru laturi a profilelor din oţel având secţiuni închise (rectangulare sau circulare) sau deschise (tip H, I, U, etc.), aferente structurilor metalice, cu panouri din ipsos armat cu fibră
