Plafoane false demontabile pe structură metalică din profile T cu placi Gyptone® pentru coridoare - 4.07.76-78 Saint-Gobain Rigips
4.07.76 78

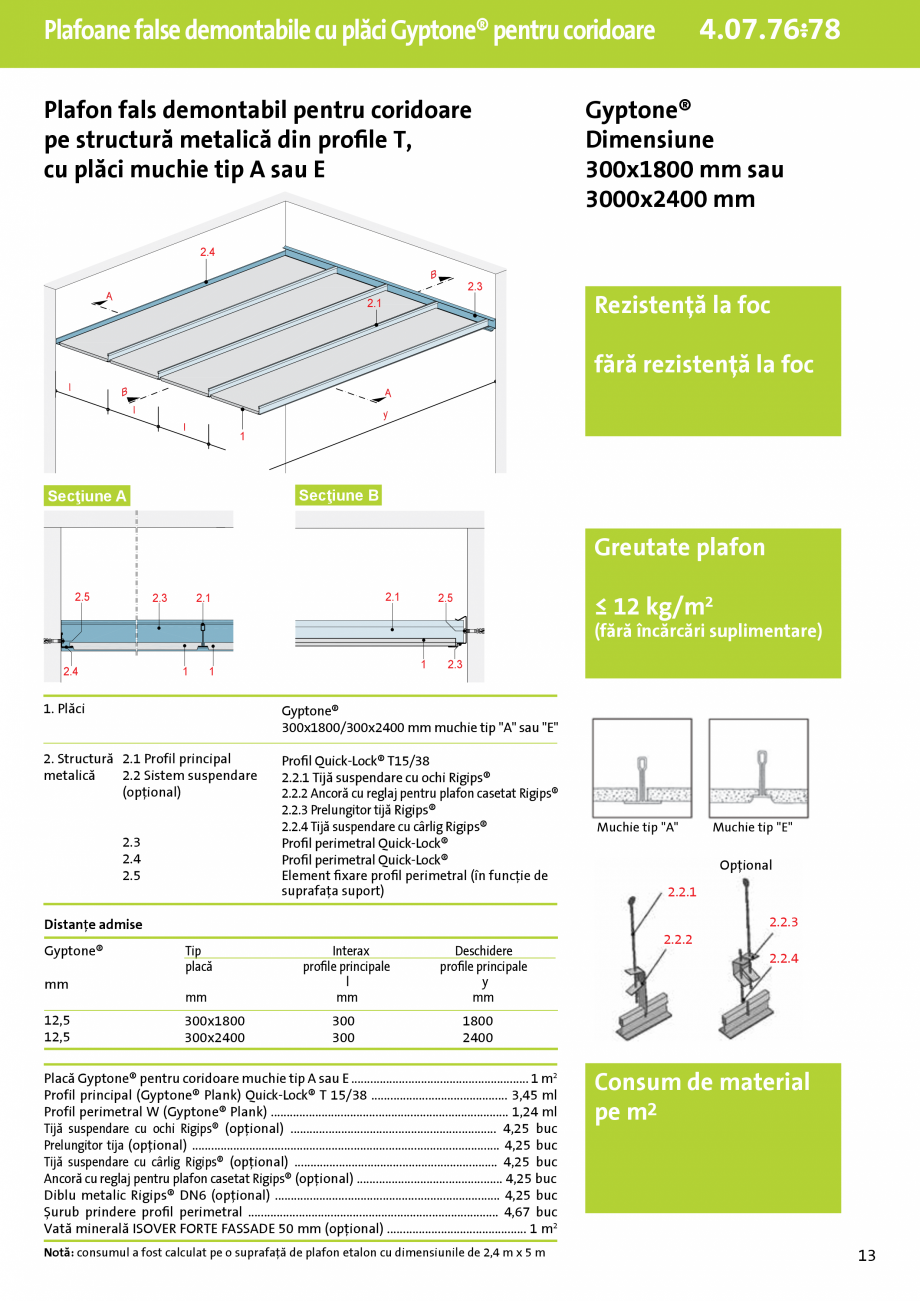

Plafoane false demontabile cu plăci Gyptone® pentru coridoare
Plafon fals demontabil pentru coridoare
pe structură metalică din profile T,
cu plăci muchie tip A sau E
Gyptone®
Dimensiune
300x1800 mm sau
3000x2400 mm
2.4
2.3
2.1
Rezistenţă la foc
fără rezistenþă la foc
1
Secţiune B
Secţiune A
Greutate plafon
2.5
2.3
2.1
2.1
2.5
š 12 kg/m2
(fără încărcări suplimentare)
2.4
1
1
1
2.3
1. Plăci
Gyptone®
300x1800/300x2400 mm muchie tip "A" sau "E"
2. Structură 2.1 Profil principal
metalică
2.2 Sistem suspendare
(opþional)
Profil Quick-Lock® T15/38
2.2.1 Tijă suspendare cu ochi Rigips®
2.2.2 Ancoră cu reglaj pentru plafon casetat Rigips®
2.2.3 Prelungitor tijă Rigips®
2.2.4 Tijă suspendare cu cârlig Rigips®
Profil perimetral Quick-Lock®
Profil perimetral Quick-Lock®
Element fixare profil perimetral (în funcţie de
suprafaţa suport)
2.3
2.4
2.5
mm
12,5
12,5
Muchie tip "E"
Opţional
2.2.1
2.2.3
Distanþe admise
Gyptone
®
Muchie tip "A"
Tip
placă
mm
300x1800
300x2400
Interax
profile principale
l
mm
300
300
Deschidere
profile principale
y
mm
2.2.2
2.2.4
1800
2400
Placă Gyptone® pentru coridoare muchie tip A sau E ........................................................ 1 m2
Profil principal (Gyptone® Plank) Quick-Lock® T 15/38 ........................................... 3,45 ml
Profil perimetral W (Gyptone® Plank) ........................................................................... 1,24 ml
Tijă suspendare cu ochi Rigips® (opþional) ................................................................. 4,25 buc
Prelungitor tija (opþional) ................................................................................................. 4,25 buc
Tijă suspendare cu cârlig Rigips® (opþional) ................................................................ 4,25 buc
Ancoră cu reglaj pentru plafon casetat Rigips® (opþional) .........................................
..... 4,25 buc
Diblu metalic Rigips® DN6 (opþional) ....................................................................... 4,25 buc
Şurub prindere profil perimetral ............................................................................... 4,67 buc
Vată minerală ISOVER FORTE FASSADE 50 mm (opţional) ............................................ 1 m2
Notă: consumul a fost calculat pe o suprafaţă de plafon etalon cu dimensiunile de 2,4 m x 5 m
Consum de material
pe m2
13
4.07.76 - Variantă de placare cu Gyptone® Base 33
Date referitoare la absorbþia acustică
Tip placă
muchie
A
muchie muchie
E24
•
Line 8
E15
Coeficient de absorbţie acustică αs
Dimensiuni placă
1800x300x12,5 mm
2400x300x12,5 mm
Suprafaþa perforată 0%
muchie
D2
•
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1.000
2.000
4.000
Frecvenţa f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
Coeficient de absorbþie αs
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45
..... 4,25 buc
Diblu metalic Rigips® DN6 (opþional) ....................................................................... 4,25 buc
Şurub prindere profil perimetral ............................................................................... 4,67 buc
Vată minerală ISOVER FORTE FASSADE 50 mm (opţional) ............................................ 1 m2
Notă: consumul a fost calculat pe o suprafaţă de plafon etalon cu dimensiunile de 2,4 m x 5 m
Consum de material
pe m2
13
4.07.76 - Variantă de placare cu Gyptone® Base 33
Date referitoare la absorbþia acustică
Tip placă
muchie
A
muchie muchie
E24
•
Line 8
E15
Coeficient de absorbţie acustică αs
Dimensiuni placă
1800x300x12,5 mm
2400x300x12,5 mm
Suprafaþa perforată 0%
muchie
D2
•
1,0
0,8
0,6
0,4
0,2
0,0
125
250
500
1.000
2.000
4.000
Frecvenţa f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45 mm cu vată minerală
Coeficient de absorbþie αs
f în Hz
Plenum 45 mm
Plenum 185 mm
Plenum 45
