Masini de gaurit si insurubat cu acumulator STAYER

Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K

Limba: Engleza, Germana, Franceza, Italiana, Spaniola

33 afisari

Tip documentatie: Instructiuni montaj, utilizare

Pagina 1 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

ES Manual de instrucciones IT Istruzioni d’uso GB Operating instructions DE Bedienungsanleitung FR Instructions d’emploi P Manual de instruções BHL112K / PBL120K PBL211K / PBL141K PBL142K / PBL143K PBL181PK / PBL182PK PBL183PK TR Kullanma Kılavuzu GR Oδηγία χειρισµού Area Empresarial Andalucía - Sector I Calle Sierra de Cazorla nº7 C.P: 28320 Pinto (Madrid) SPAIN Email: info@grupostayer.com www.grupostayer.com BHL112K PBL141K PBL142K 2 x Li-Ion 2 x Li-Ion 2 x Li-Ion 2 x Li-Ion Vdc 12 12 10.8 14.4 14.4 Ah 1.3 1.5 1.5 1.5 2.8 h 1.5 1 0.5 1 1 0-350 / 0-1300 0-350 / 0-1300 0-300 / 0-1050 0-340 / 0-1300 0-340 / 0-1300 Nm ipm PBL211K Li-Ion rpm PBL120K 30 8-18 8 - 18 9 - 30 9 - 30 min-1 - - - - - Ø mm max 20 20 20 25 25 Ø mm max 9 10 10 10 10 Ø mm max 9 - 10 10 10 kg 1 0.95 0.95 1.6 1.8 LpA dB(A) 69 69 69 70 70 LWA dB(A) 80 78 78 77 77 m/s2 < 2,32 < 2,5 < 2,5 < 2,5 < 2,5

Pagina 1-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 2 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

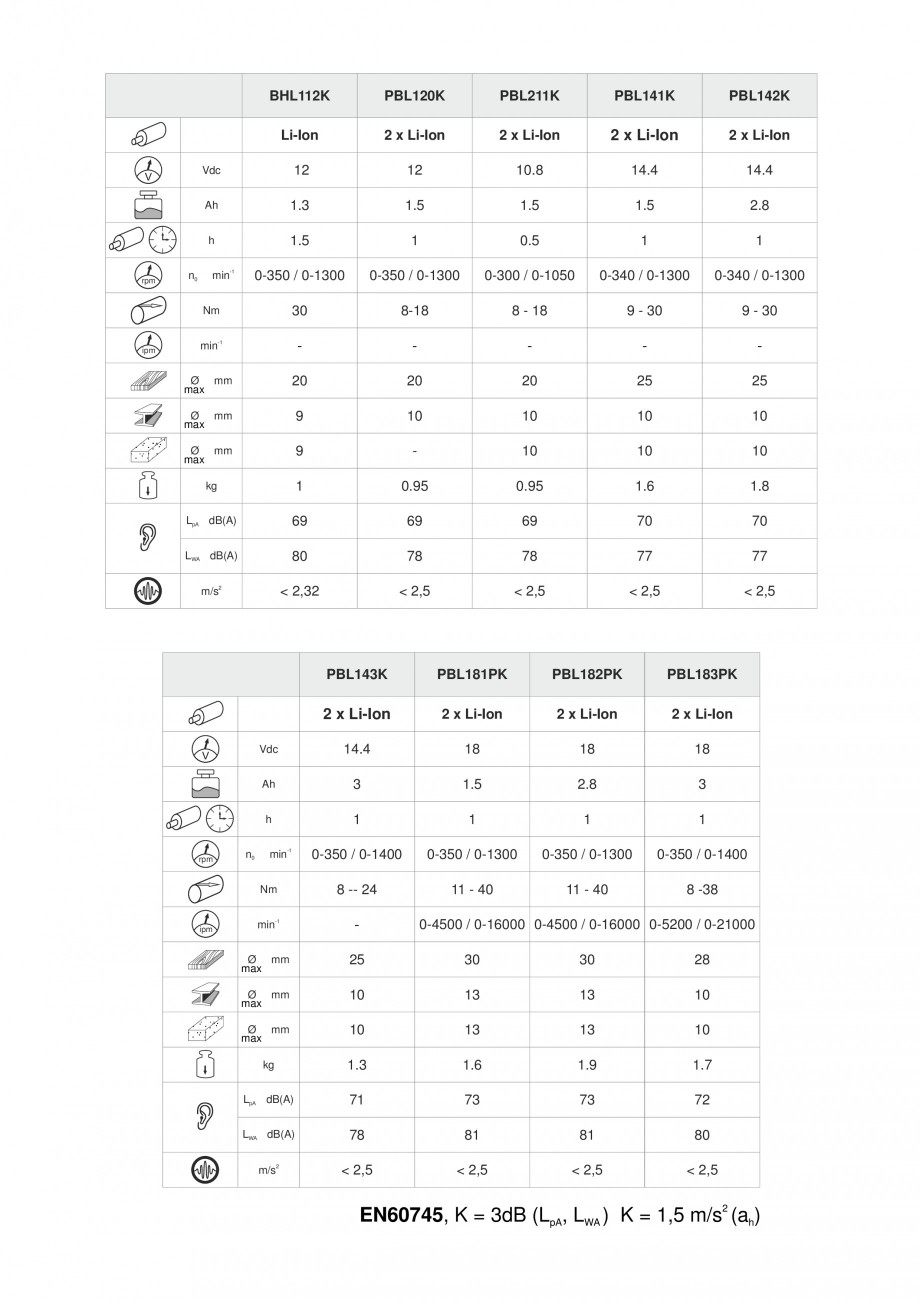

n0 min-1 PBL143K 2 x Li-Ion 2 x Li-Ion 2 x Li-Ion 14.4 18 18 18 Ah 3 1.5 2.8 3 h 1 1 1 1 0-350 / 0-1400 0-350 / 0-1300 0-350 / 0-1300 0-350 / 0-1400 Nm ipm PBL183PK Vdc 8 -- 24 11 - 40 11 - 40 8 -38 min-1 n0 PBL182PK 2 x Li-Ion rpm PBL181PK - min-1 0-4500 / 0-16000 0-4500 / 0-16000 0-5200 / 0-21000 Ø mm max 25 30 30 28 Ø mm max 10 13 13 10 Ø mm max 10 13 13 10 kg 1.3 1.6 1.9 1.7 LpA dB(A) 71 73 73 72 LWA dB(A) 78 81 81 80 m/s2 < 2,5 < 2,5 < 2,5 < 2,5 2 EN60745, K = 3dB (LpA, LWA ) K = 1,5 m/s (ah) ESPAÑOL 1 PBL143K - PBL183PK - PBL141K - PBL142K PBL181PK - PBL182PK 2 4 7 3 6 1 8 9 10 11 PBL141K - PBL142K PBL181PK - PBL182PK 5 PBL120K · PBL211K · BHL112K 3 2 4 7 6 8 1 9 5 1 ESPAÑOL 2 f Antes de depositarla, esperar a que se haya detenido la herramienta eléctrica. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica. Instrucciones de seguridad para

Pagina 2-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

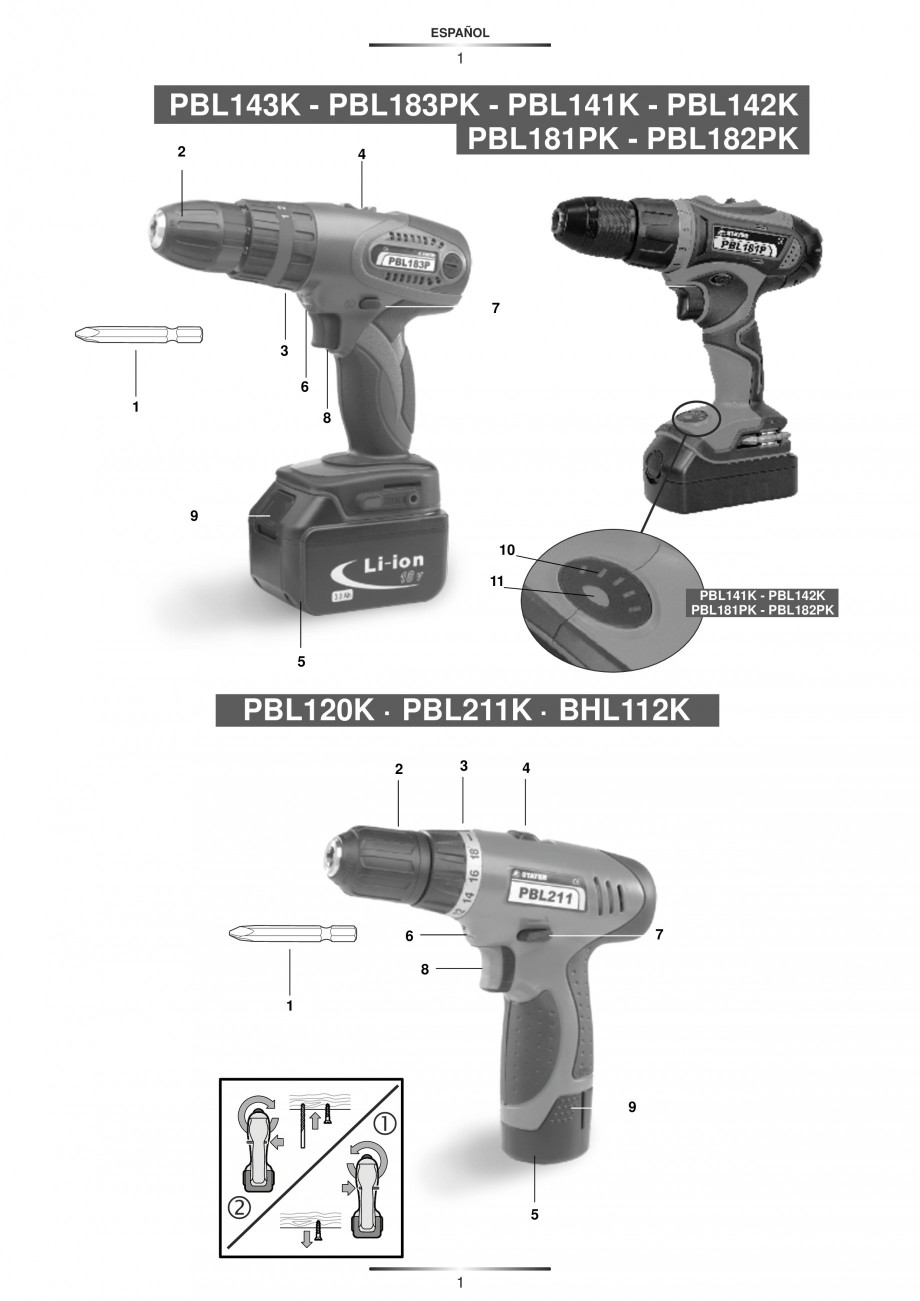

Pagina 3 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

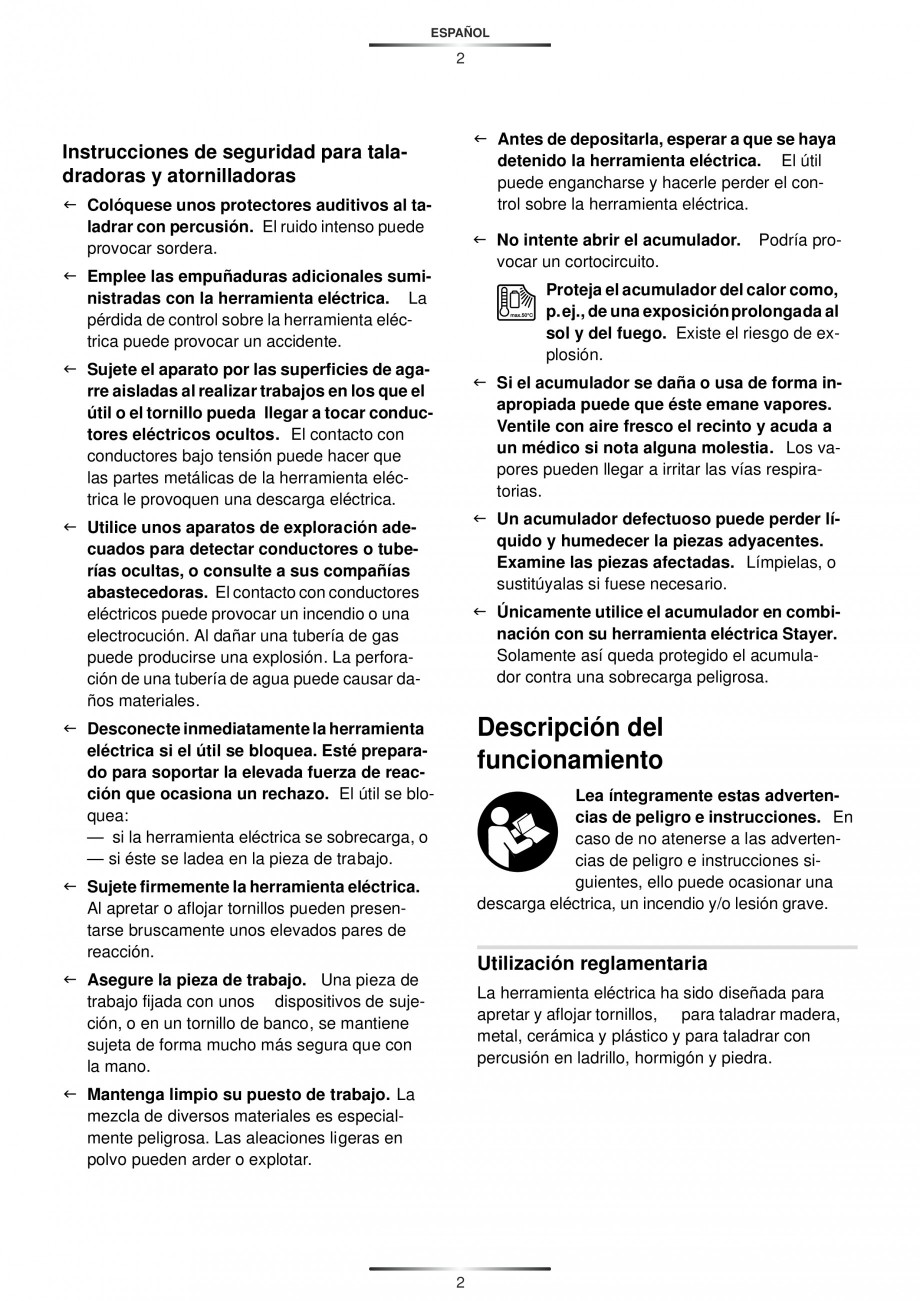

taladradoras y atornilladoras f Colóquese unos protectores auditivos al taladrar con percusión. El ruido intenso puede provocar sordera. f No intente abrir el acumulador. vocar un cortocircuito. f Emplee las empuñaduras adicionales suministradas con la herramienta eléctrica. La pérdida de control sobre la herramienta eléctrica puede provocar un accidente. Podría pro- Proteja el acumulador del calor como, p.ej., de una exposición prolongada al sol y del fuego. Existe el riesgo de explosión. f Sujete el aparato por las superficies de agarre aisladas al realizar trabajos en los que el útil o el tornillo pueda llegar a tocar conductores eléctricos ocultos. El contacto con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica. f Si el acumulador se daña o usa de forma inapropiada puede que éste emane vapores. Ventile con aire fresco el recinto y acuda a un médico si nota alguna molestia. Los vapo

Pagina 3-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 4 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

res pueden llegar a irritar las vías respiratorias. f Un acumulador defectuoso puede perder líquido y humedecer la piezas adyacentes. Examine las piezas afectadas. Límpielas, o sustitúyalas si fuese necesario. f Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales. f Únicamente utilice el acumulador en combinación con su herramienta eléctrica Stayer. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa. Descripción del funcionamiento f Desconecte inmediatamente la herramienta eléctrica si el útil se bloquea. Esté preparado para soportar la elevada fuerza de reacción que ocasiona un rechazo. El útil se bloquea: — si la herramienta eléctrica

Pagina 4-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

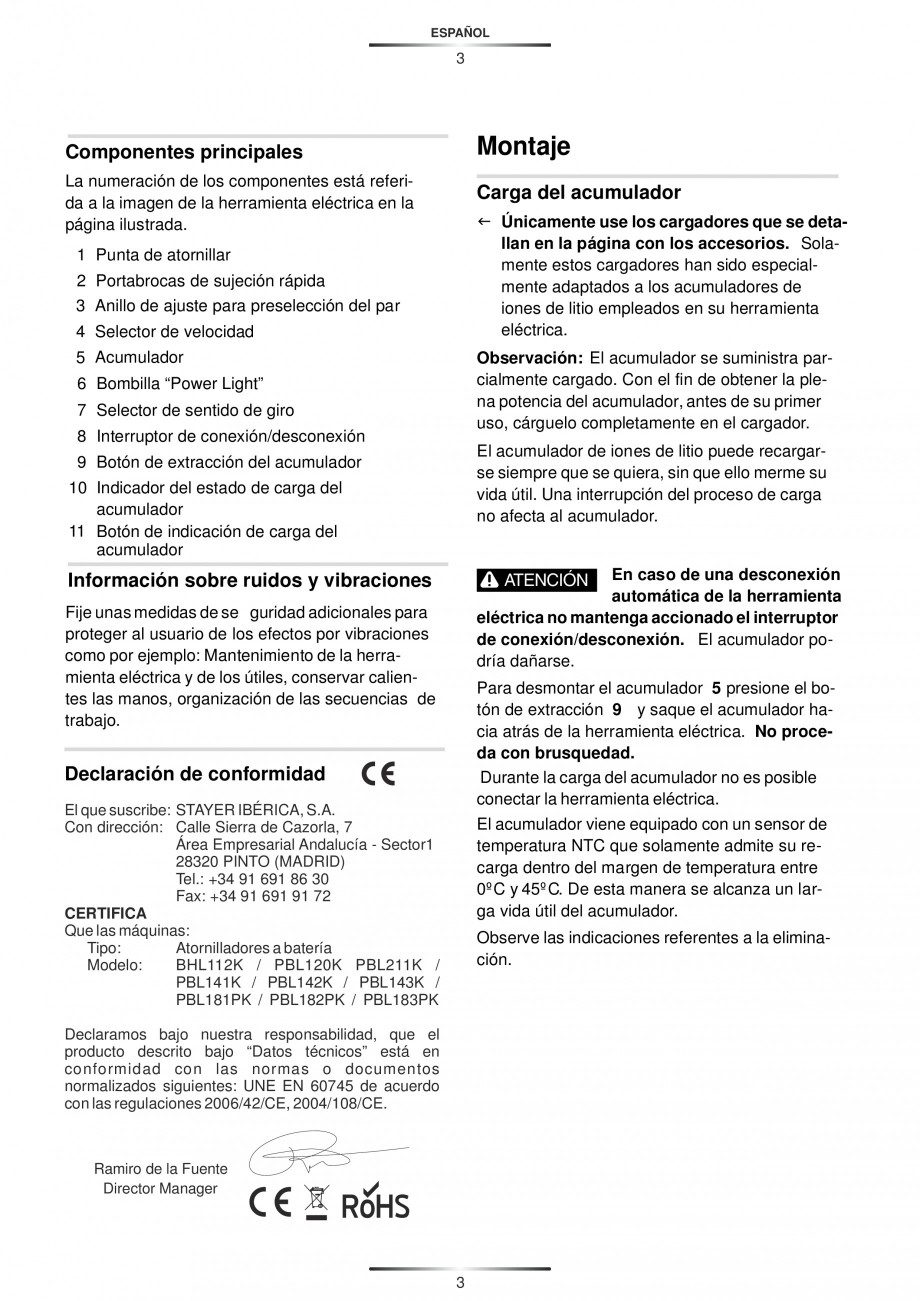

Pagina 5 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

se sobrecarga, o — si éste se ladea en la pieza de trabajo. Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. f Sujete firmemente la herramienta eléctrica. Al apretar o aflojar tornillos pueden presentarse bruscamente unos elevados pares de reacción. Utilización reglamentaria f Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. La herramienta eléctrica ha sido diseñada para apretar y aflojar tornillos, para taladrar madera, metal, cerámica y plástico y para taladrar con percusión en ladrillo, hormigón y piedra. f Mantenga limpio su puesto de trabajo. La mezcla de diversos materiales es especialmente peligrosa. Las aleaciones ligeras en polvo pueden arder o explotar.

Pagina 5-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

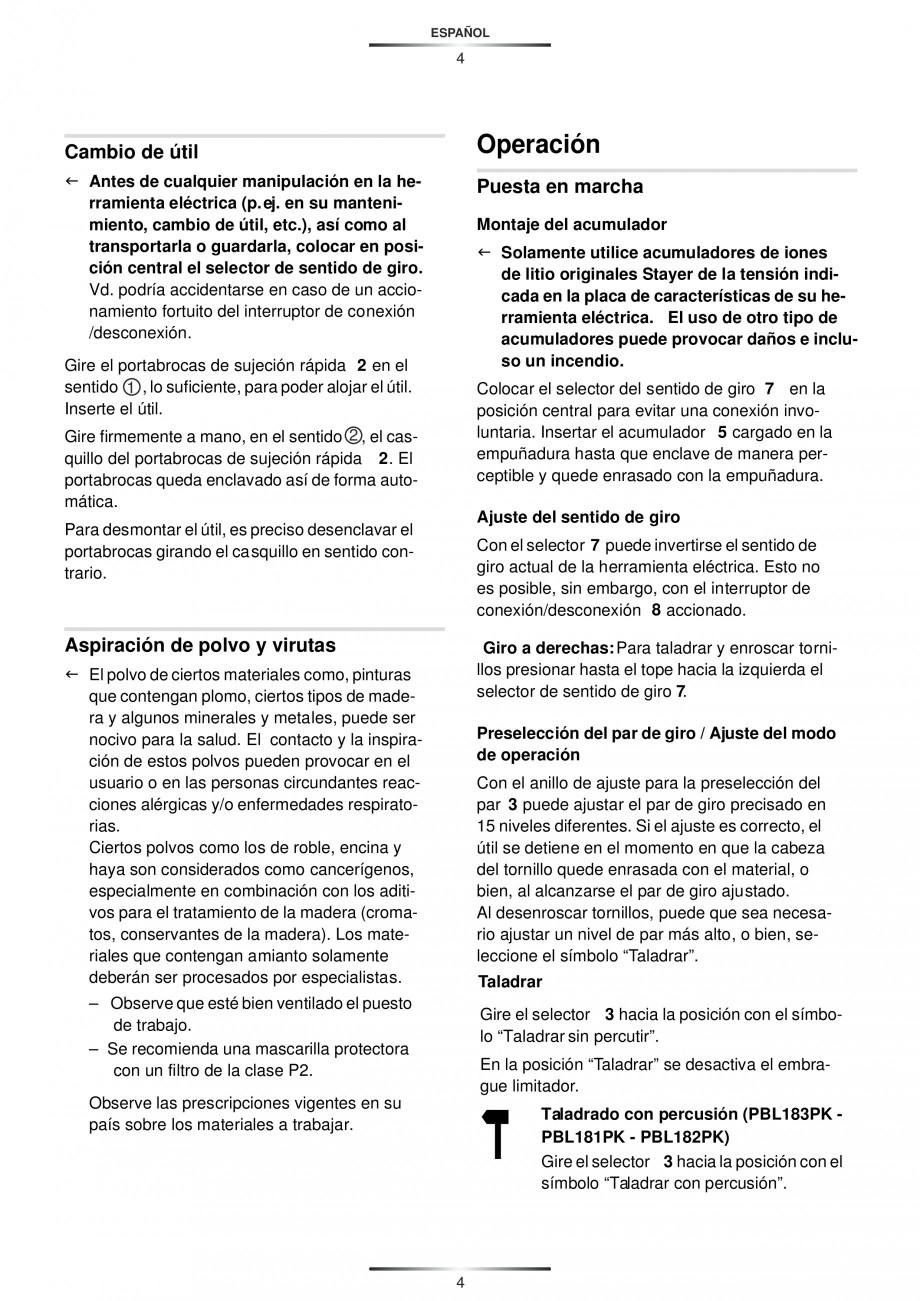

Pagina 6 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

2 ESPAÑOL 3 Montaje Componentes principales La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada. Carga del acumulador f Únicamente use los cargadores que se detallan en la página con los accesorios. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de iones de litio empleados en su herramienta eléctrica. 1 Punta de atornillar 2 Portabrocas de sujeción rápida 3 Anillo de ajuste para preselección del par 4 Selector de velocidad 5 Acumulador Observación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador. 6 Bombilla “Power Light” 7 Selector de sentido de giro 8 Interruptor de conexión/desconexión El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulad

Pagina 6-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

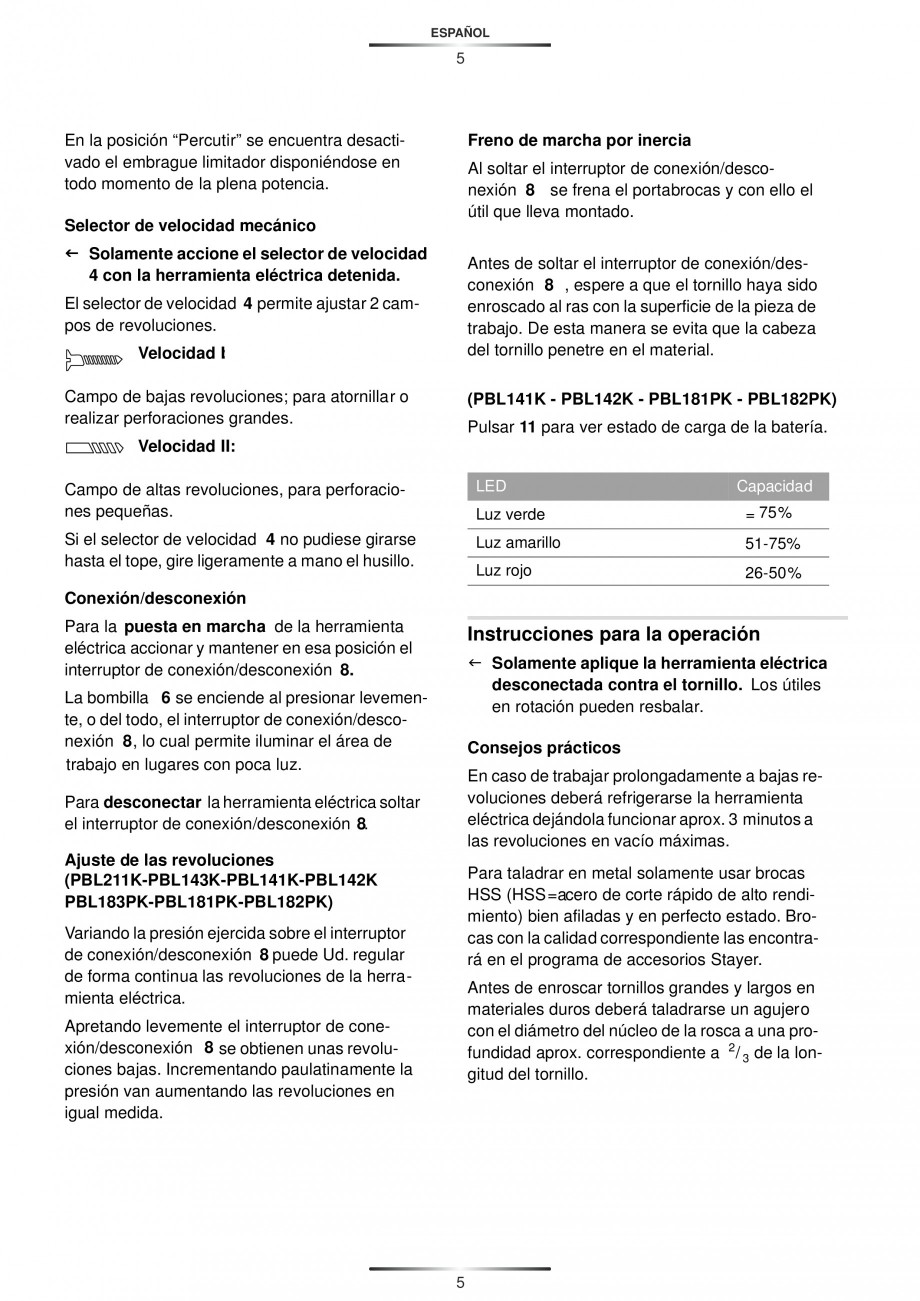

Pagina 7 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

or. 9 Botón de extracción del acumulador 10 Indicador del estado de carga del acumulador 11 Botón de indicación de carga del acumulador En caso de una desconexión automática de la herramienta eléctrica no mantenga accionado el interruptor de conexión/desconexión. El acumulador podría dañarse. ATENCIÓN Información sobre ruidos y vibraciones Fije unas medidas de se guridad adicionales para proteger al usuario de los efectos por vibraciones como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo. Para desmontar el acumulador 5 presione el botón de extracción 9 y saque el acumulador hacia atrás de la herramienta eléctrica. No proceda con brusquedad. Durante la carga del acumulador no es posible conectar la herramienta eléctrica. Declaración de conformidad El que suscribe: STAYER IBÉRICA, S.A. Con dirección: Calle Sierra de Cazorla, 7 Área Empresarial Andalucía - Sec

Pagina 7-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 8 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

tor1 28320 PINTO (MADRID) Tel.: +34 91 691 86 30 Fax: +34 91 691 91 72 CERTIFICA Que las máquinas: Tipo: Atornilladores a batería Modelo: BHL112K / PBL120K PBL211K / PBL141K / PBL142K / PBL143K / PBL181PK / PBL182PK / PBL183PK El acumulador viene equipado con un sensor de temperatura NTC que solamente admite su recarga dentro del margen de temperatura entre 0ºC y 45ºC. De esta manera se alcanza un larga vida útil del acumulador. Observe las indicaciones referentes a la eliminación. Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normalizados siguientes: UNE EN 60745 de acuerdo con las regulaciones 2006/42/CE, 2004/108/CE. Ramiro de la Fuente Director Manager 3 ESPAÑOL 4 Operación Cambio de útil f Antes de cualquier manipulación en la herramienta eléctrica (p.ej. en su mantenimiento, cambio de útil, etc.), así como al transportarla o guardarla, colocar en posición central

Pagina 8-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

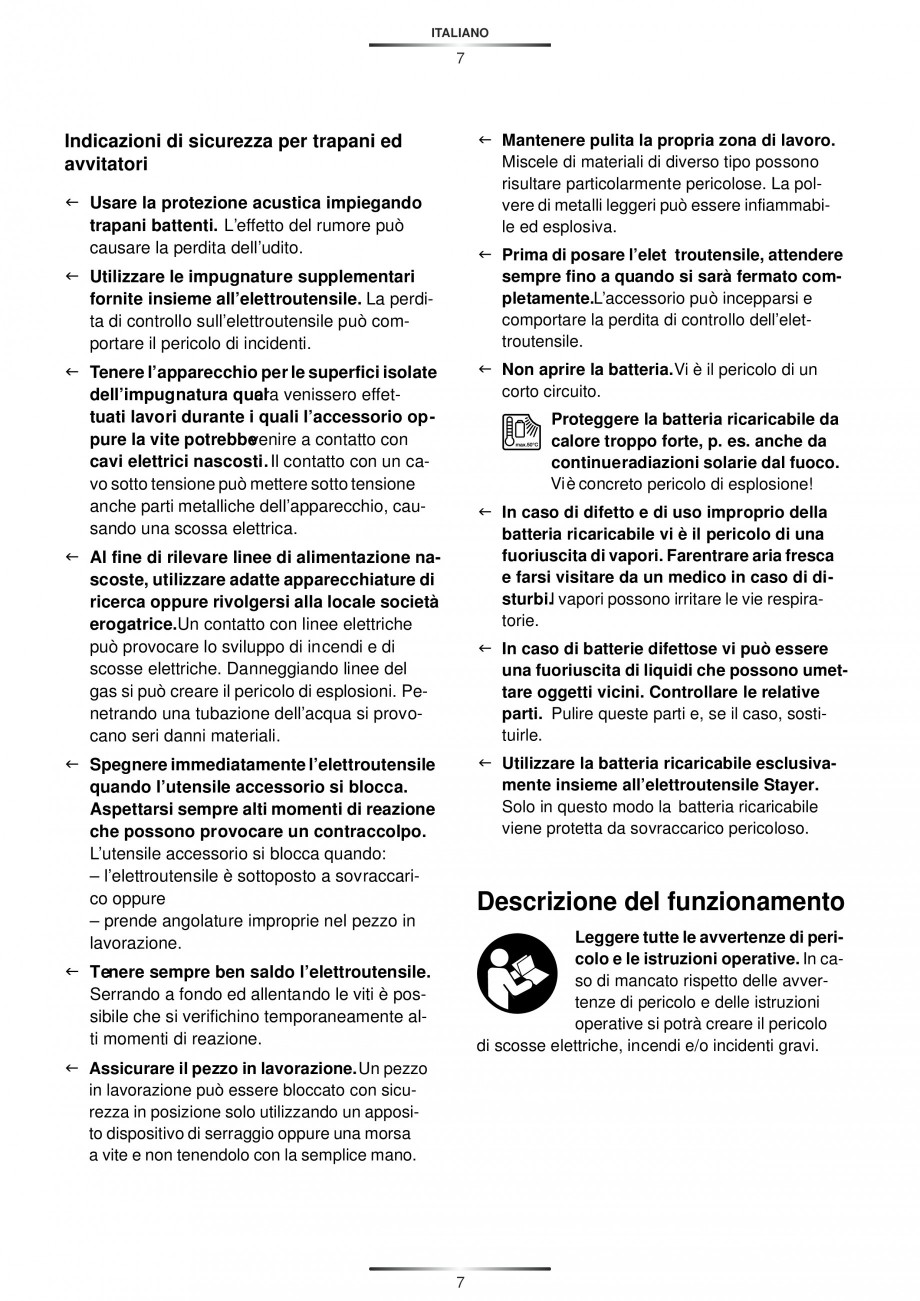

Pagina 9 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

el selector de sentido de giro. Vd. podría accidentarse en caso de un accionamiento fortuito del interruptor de conexión /desconexión. Puesta en marcha Montaje del acumulador f Solamente utilice acumuladores de iones de litio originales Stayer de la tensión indicada en la placa de características de su herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. Gire el portabrocas de sujeción rápida 2 en el sentido 1 , lo suficiente, para poder alojar el útil. Inserte el útil. Colocar el selector del sentido de giro 7 en la posición central para evitar una conexión involuntaria. Insertar el acumulador 5 cargado en la empuñadura hasta que enclave de manera perceptible y quede enrasado con la empuñadura. Gire firmemente a mano, en el sentido 2 , el casquillo del portabrocas de sujeción rápida 2. El portabrocas queda enclavado así de forma automática. Ajuste del sentido de giro Para desmontar el útil, es preciso desencl

Pagina 9-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 10 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

avar el portabrocas girando el casquillo en sentido contrario. Con el selector 7 puede invertirse el sentido de giro actual de la herramienta eléctrica. Esto no es posible, sin embargo, con el interruptor de conexión/desconexión 8 accionado. Aspiración de polvo y virutas Giro a derechas: Para taladrar y enroscar tornillos presionar hasta el tope hacia la izquierda el selector de sentido de giro 7. f El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias. Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados

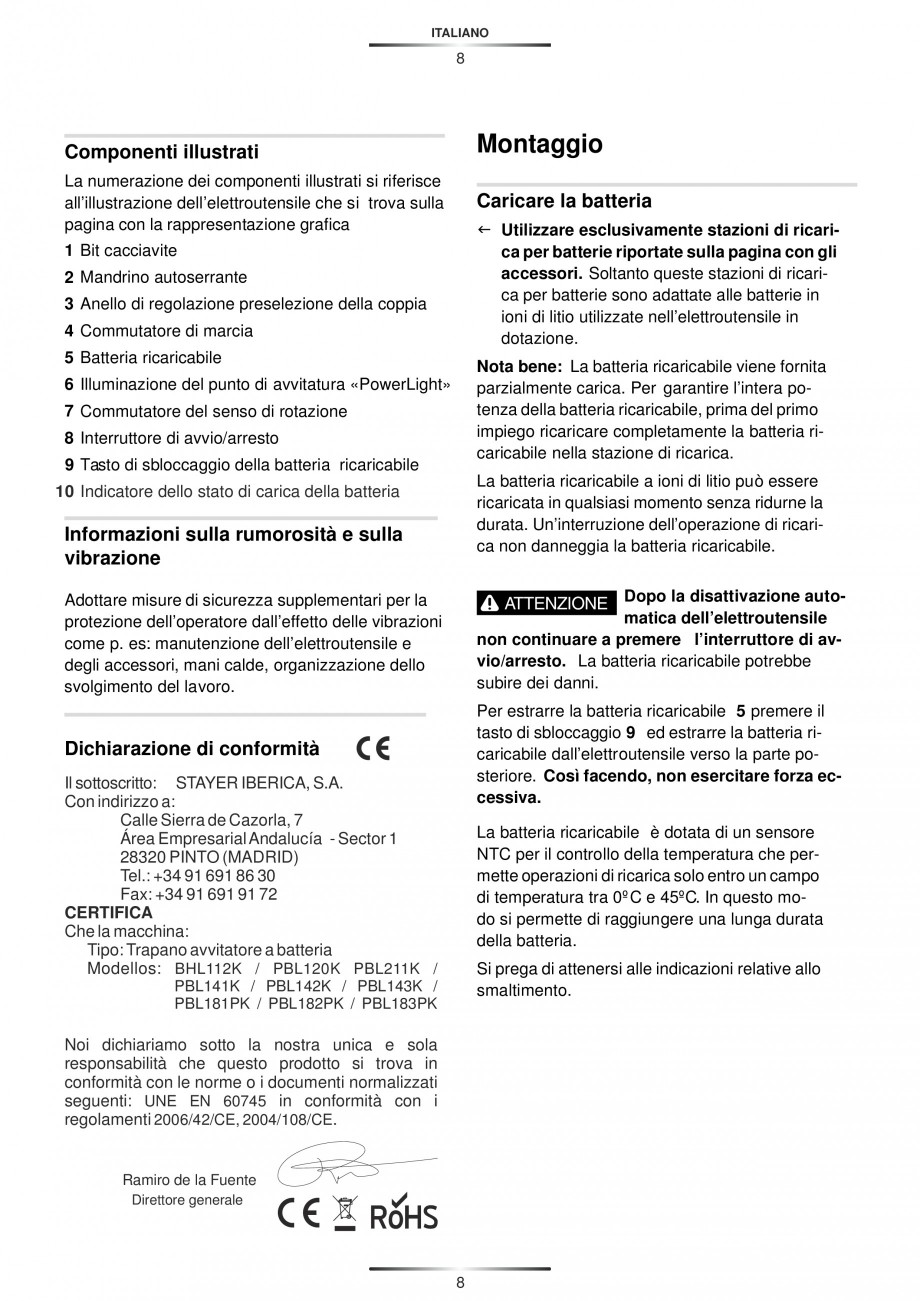

Pagina 10-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 11 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

por especialistas. Preselección del par de giro / Ajuste del modo de operación Con el anillo de ajuste para la preselección del par 3 puede ajustar el par de giro precisado en 15 niveles diferentes. Si el ajuste es correcto, el útil se detiene en el momento en que la cabeza del tornillo quede enrasada con el material, o bien, al alcanzarse el par de giro ajustado. Al desenroscar tornillos, puede que sea necesario ajustar un nivel de par más alto, o bien, seleccione el símbolo “Taladrar”. Taladrar – Observe que esté bien ventilado el puesto de trabajo. – Se recomienda una mascarilla protectora con un filtro de la clase P2. Gire el selector 3 hacia la posición con el símbolo “Taladrar sin percutir”. En la posición “Taladrar” se desactiva el embrague limitador. Observe las prescripciones vigentes en su país sobre los materiales a trabajar. Taladrado con percusión (PBL183PK PBL181PK - PBL182PK) Gire el selector 3 hacia la posición con el símbolo “Talad

Pagina 11-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 12 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

rar con percusión”. 4 ESPAÑOL 5 Freno de marcha por inercia En la posición “Percutir” se encuentra desactivado el embrague limitador disponiéndose en todo momento de la plena potencia. Al soltar el interruptor de conexión/desconexión 8 se frena el portabrocas y con ello el útil que lleva montado. Selector de velocidad mecánico f Solamente accione el selector de velocidad 4 con la herramienta eléctrica detenida. Antes de soltar el interruptor de conexión/desconexión 8 , espere a que el tornillo haya sido enroscado al ras con la superficie de la pieza de trabajo. De esta manera se evita que la cabeza del tornillo penetre en el material. El selector de velocidad 4 permite ajustar 2 campos de revoluciones. Velocidad : I Campo de bajas revoluciones; para atornillar o realizar perforaciones grandes. (PBL141K - PBL142K - PBL181PK - PBL182PK) Pulsar 11 para ver estado de carga de la batería. Velocidad II: Campo de altas revoluciones, para perforaciones pequeñas.

Pagina 12-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 13 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

LED Capacidad Luz verde = 75% Si el selector de velocidad 4 no pudiese girarse hasta el tope, gire ligeramente a mano el husillo. Luz amarillo 51-75% Luz rojo 26-50% Conexión/desconexión Para la puesta en marcha de la herramienta eléctrica accionar y mantener en esa posición el interruptor de conexión/desconexión 8. Instrucciones para la operación f Solamente aplique la herramienta eléctrica desconectada contra el tornillo. Los útiles en rotación pueden resbalar. La bombilla 6 se enciende al presionar levemente, o del todo, el interruptor de conexión/desconexión 8, lo cual permite iluminar el área de trabajo en lugares con poca luz. Consejos prácticos En caso de trabajar prolongadamente a bajas revoluciones deberá refrigerarse la herramienta eléctrica dejándola funcionar aprox. 3 minutos a las revoluciones en vacío máximas. Para desconectar la herramienta eléctrica soltar el interruptor de conexión/desconexión 8. Ajuste de las revoluciones (PBL211K-P

Pagina 13-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

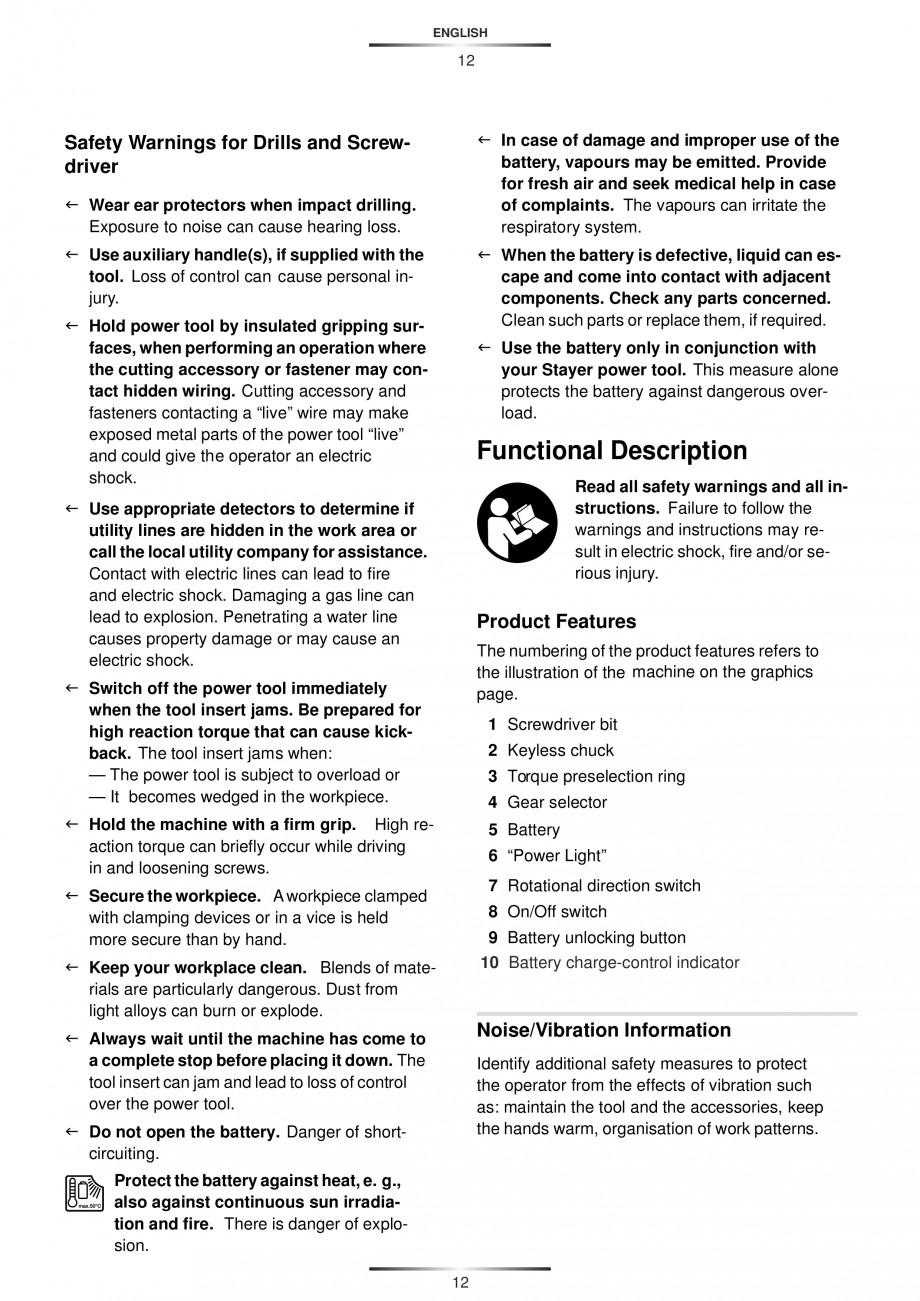

Pagina 14 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

BL143K-PBL141K-PBL142K PBL183PK-PBL181PK-PBL182PK) Para taladrar en metal solamente usar brocas HSS (HSS=acero de corte rápido de alto rendimiento) bien afiladas y en perfecto estado. Brocas con la calidad correspondiente las encontrará en el programa de accesorios Stayer. Variando la presión ejercida sobre el interruptor de conexión/desconexión 8 puede Ud. regular de forma continua las revoluciones de la herramienta eléctrica. Antes de enroscar tornillos grandes y largos en materiales duros deberá taladrarse un agujero con el diámetro del núcleo de la rosca a una profundidad aprox. correspondiente a 2 / 3 de la longitud del tornillo. Apretando levemente el interruptor de conexión/desconexión 8 se obtienen unas revoluciones bajas. Incrementando paulatinamente la presión van aumentando las revoluciones en igual medida. 5 ESPAÑOL 6 Mantenimiento y servicio Eliminación Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso

Pagina 14-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 15 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

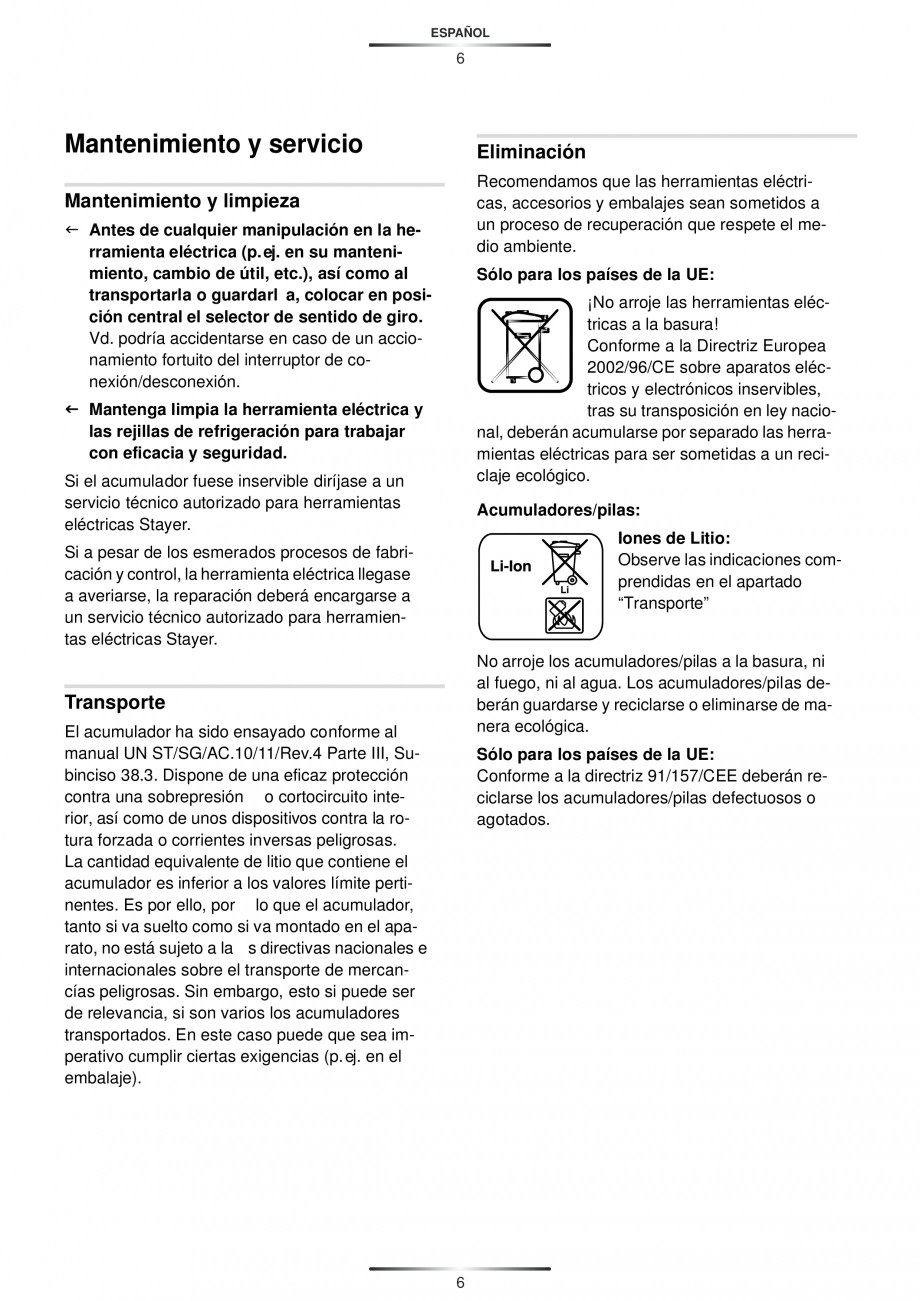

de recuperación que respete el medio ambiente. Mantenimiento y limpieza f Antes de cualquier manipulación en la herramienta eléctrica (p.ej. en su mantenimiento, cambio de útil, etc.), así como al transportarla o guardarl a, colocar en posición central el selector de sentido de giro. Vd. podría accidentarse en caso de un accionamiento fortuito del interruptor de conexión/desconexión. Sólo para los países de la UE: ¡No arroje las herramientas eléctricas a la basura! Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico. f Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad. Si el acumulador fuese inservible diríjase a un servicio técnico autorizado para herramientas eléctricas Stayer. Acumuladores/pilas: Iones de Lit

Pagina 15-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 16 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

io: Observe las indicaciones comprendidas en el apartado “Transporte” Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas Stayer. No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua. Los acumuladores/pilas deberán guardarse y reciclarse o eliminarse de manera ecológica. Transporte El acumulador ha sido ensayado conforme al manual UN ST/SG/AC.10/11/Rev.4 Parte III, Subinciso 38.3. Dispone de una eficaz protección contra una sobrepresión o cortocircuito interior, así como de unos dispositivos contra la rotura forzada o corrientes inversas peligrosas. La cantidad equivalente de litio que contiene el acumulador es inferior a los valores límite pertinentes. Es por ello, por lo que el acumulador, tanto si va suelto como si va montado en el aparato, no está sujeto a la s directivas nacionales e internaciona

Pagina 16-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 17 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

les sobre el transporte de mercancías peligrosas. Sin embargo, esto si puede ser de relevancia, si son varios los acumuladores transportados. En este caso puede que sea imperativo cumplir ciertas exigencias (p. ej. en el embalaje). Sólo para los países de la UE: Conforme a la directriz 91/157/CEE deberán reciclarse los acumuladores/pilas defectuosos o agotados. 6 ITALIANO 7 f Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva. Indicazioni di sicurezza per trapani ed avvitatori f Usare la protezione acustica impiegando trapani battenti. L’effetto del rumore può causare la perdita dell’udito. f Prima di posare l’elet troutensile, attendere sempre fino a quando si sarà fermato completamente.L’accessorio può incepparsi e comportare la perdita di controllo dell’elettroutensile. f Utilizzare le impugnature supplementari forn

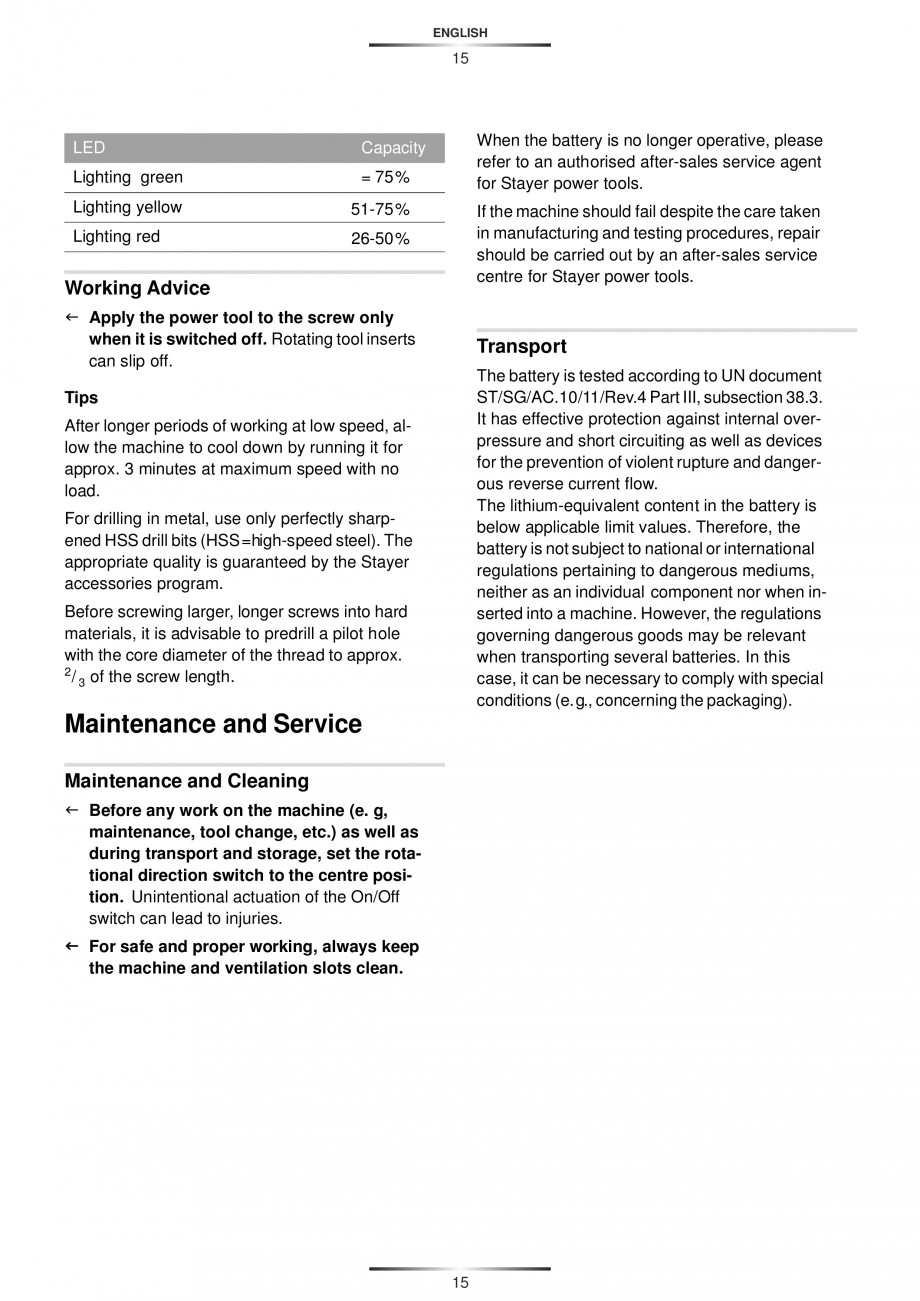

Pagina 17-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

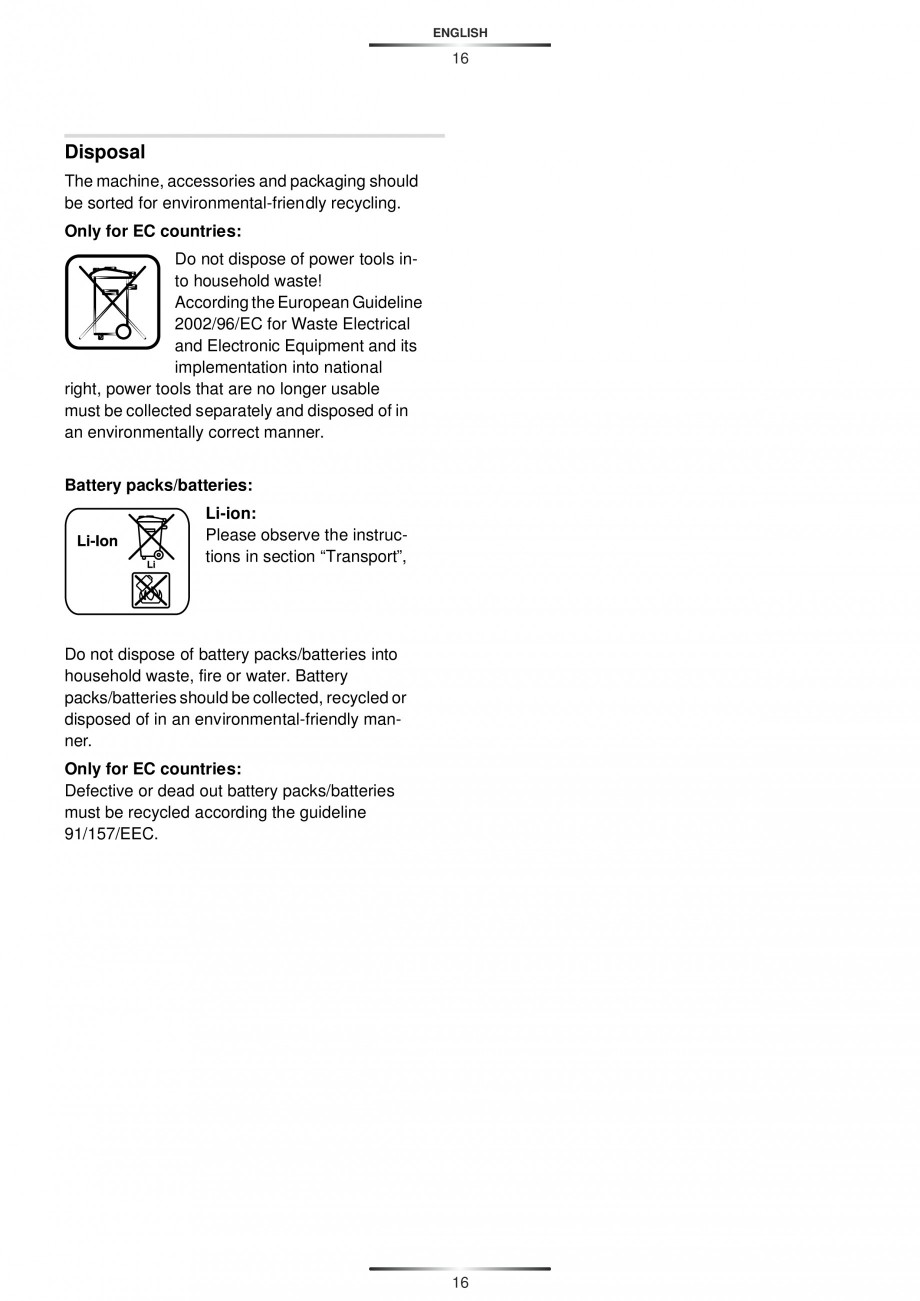

Pagina 18 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

ite insieme all’elettroutensile. La perdita di controllo sull’elettroutensile può comportare il pericolo di incidenti. f Non aprire la batteria.Vi è il pericolo di un corto circuito. f Tenere l’apparecchio per le superfici isolate dell’impugnatura qual venissero effetora tuati lavori durante i quali l’accessorio oppure la vite potrebbe venire a contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’apparecchio, causando una scossa elettrica. Proteggere la batteria ricaricabile da calore troppo forte, p. es. anche da continue radiazioni solarie dal fuoco. Vi è concreto pericolo di esplosione! f In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Farentrare aria fresca e farsi visitare da un medico in caso di disturbi.I vapori possono irritare le vie respiratorie. f Al fine di rilevare linee di alimentazione nascoste, utilizzare ad

Pagina 18-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

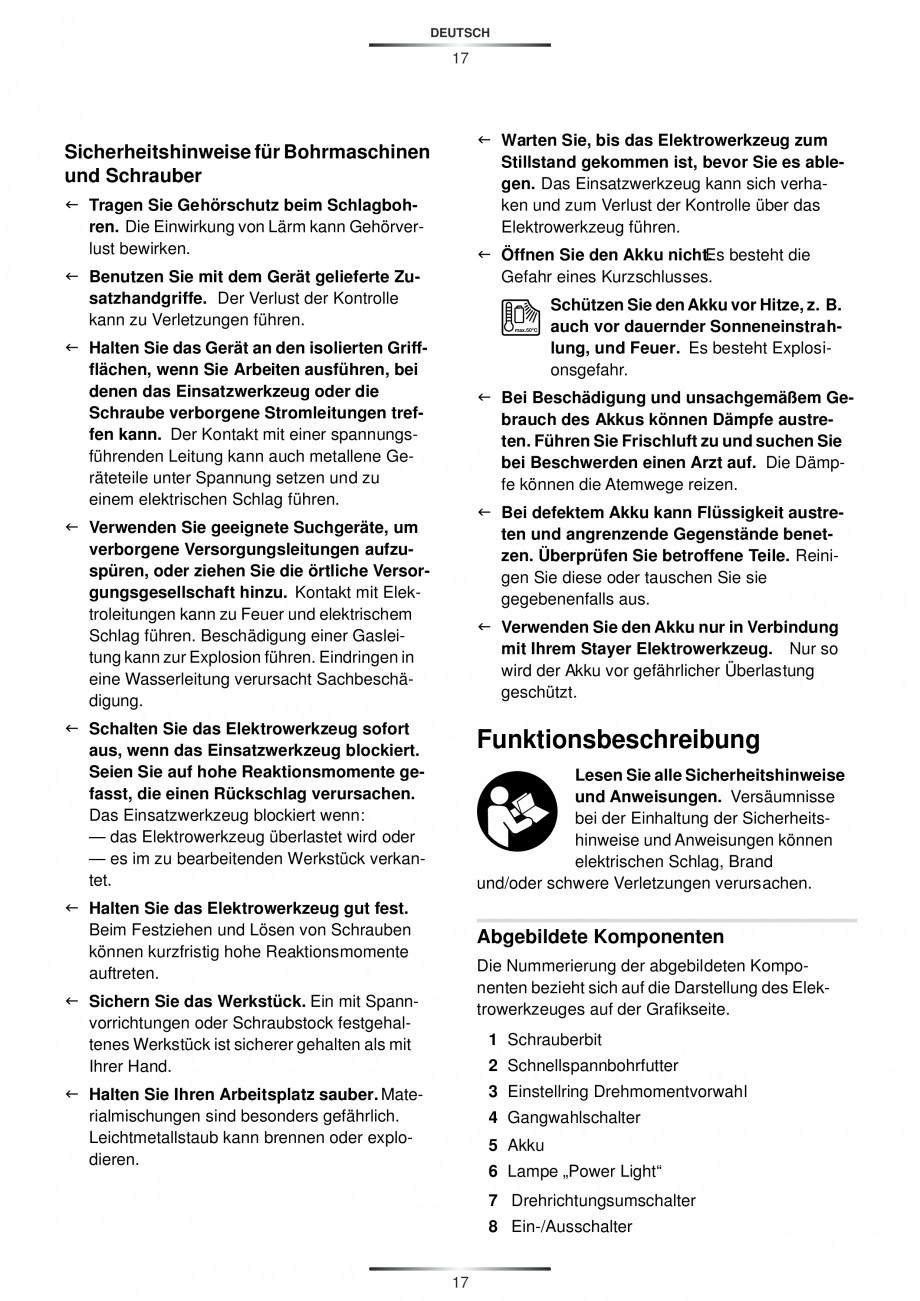

Pagina 19 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

atte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice.Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali. f In caso di batterie difettose vi può essere una fuoriuscita di liquidi che possono umettare oggetti vicini. Controllare le relative parti. Pulire queste parti e, se il caso, sostituirle. f Utilizzare la batteria ricaricabile esclusivamente insieme all’elettroutensile Stayer. Solo in questo modo la batteria ricaricabile viene protetta da sovraccarico pericoloso. f Spegnere immediatamente l’elettroutensile quando l’utensile accessorio si blocca. Aspettarsi sempre alti momenti di reazione che possono provocare un contraccolpo. L’utensile accessorio si blocca quando: – l’elettroutensile è sottoposto a sovraccarico oppure – prende angolature improprie nel pe

Pagina 19-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 20 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

zzo in lavorazione. Descrizione del funzionamento Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. f Tenere sempre ben saldo l’elettroutensile. Serrando a fondo ed allentando le viti è possibile che si verifichino temporaneamente alti momenti di reazione. f Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. 7 ITALIANO 8 Componenti illustrati Montaggio La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica Caricare la batteria f Utilizzare esclusivamente stazioni di ricarica per batterie riportate sulla pagina con gli accesso

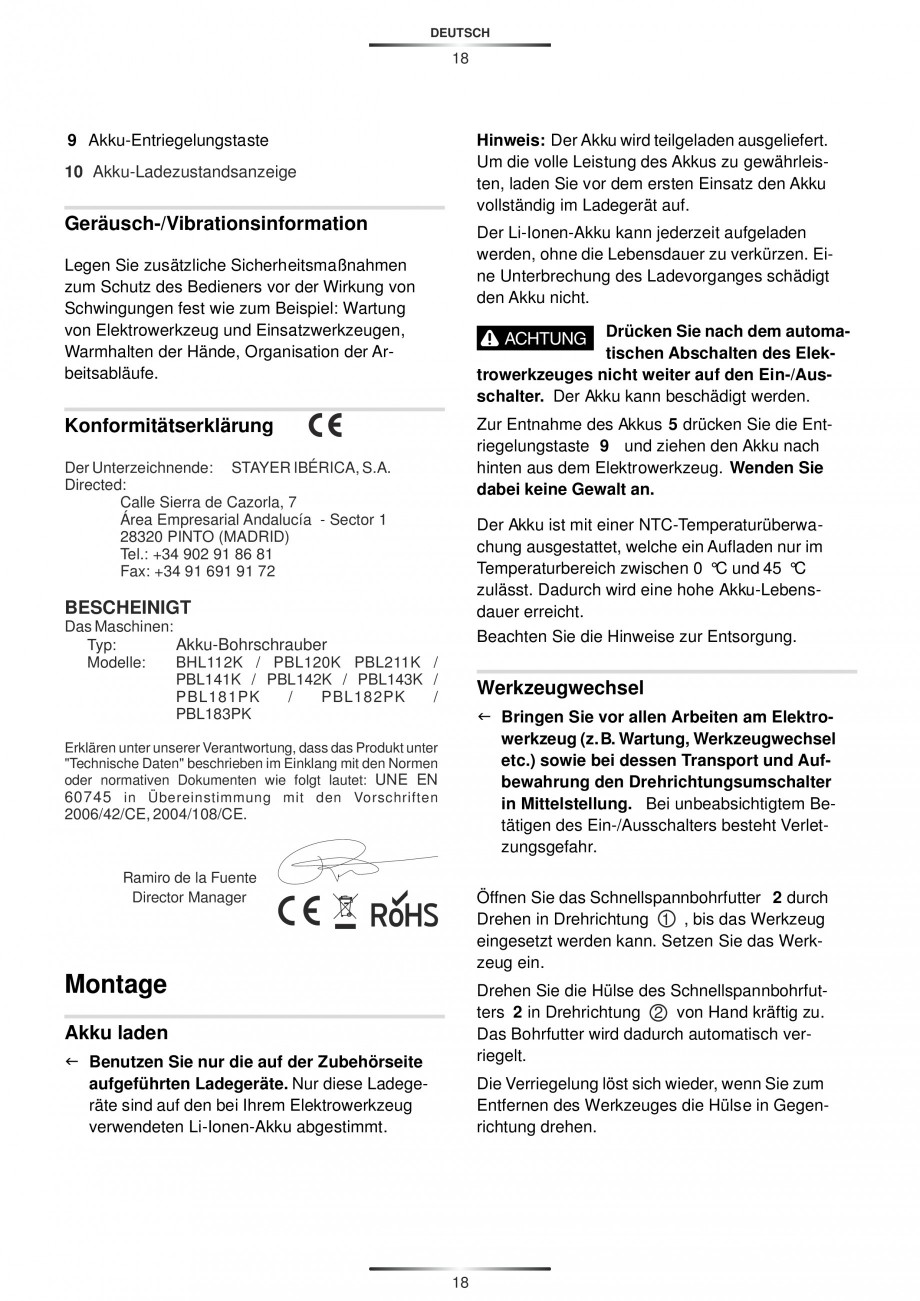

Pagina 20-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

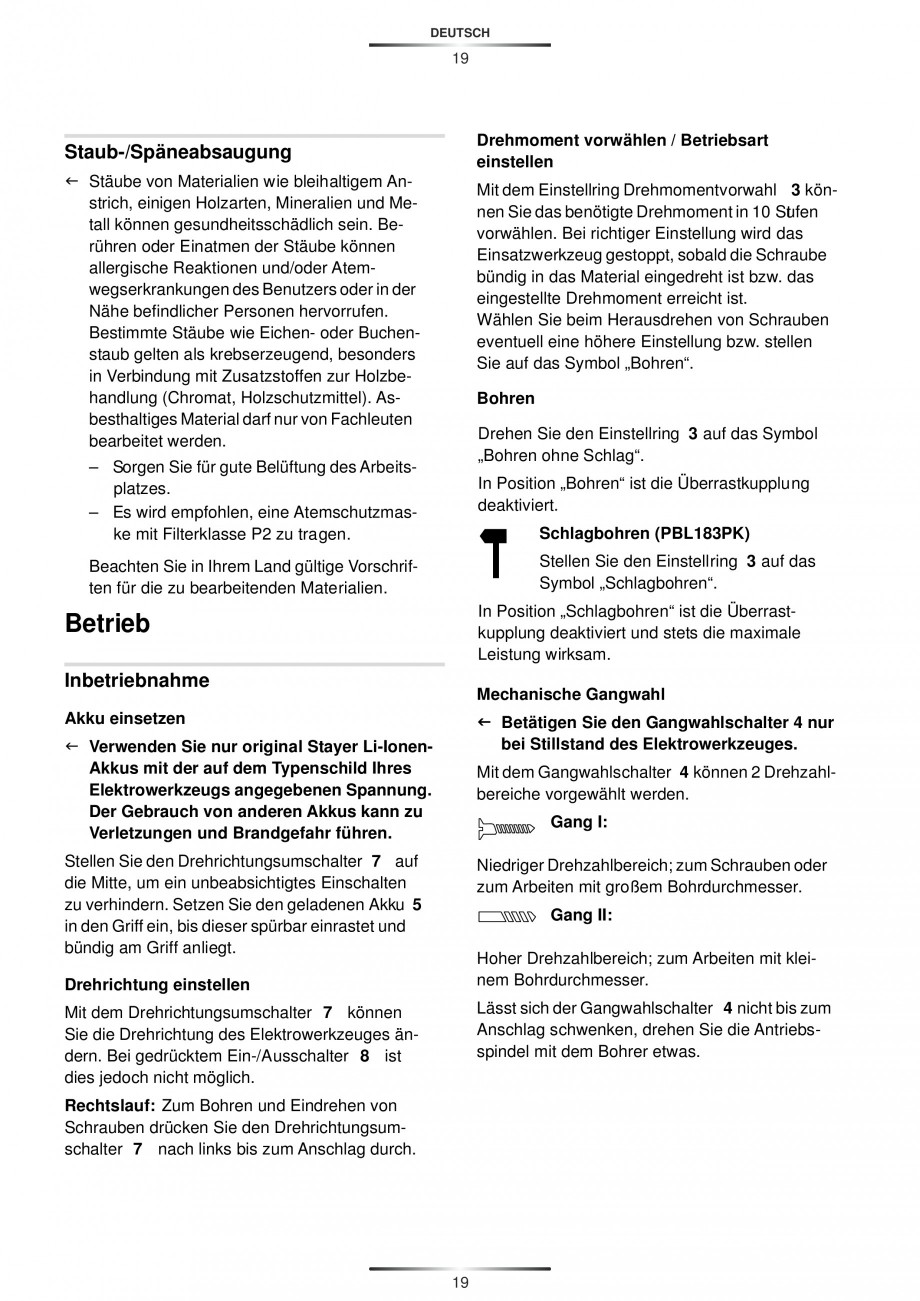

Pagina 21 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

ri. Soltanto queste stazioni di ricarica per batterie sono adattate alle batterie in ioni di litio utilizzate nell’elettroutensile in dotazione. 1 Bit cacciavite 2 Mandrino autoserrante 3 Anello di regolazione preselezione della coppia 4 Commutatore di marcia 5 Batteria ricaricabile Nota bene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l’intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica. 6 Illuminazione del punto di avvitatura «PowerLight» 7 Commutatore del senso di rotazione 8 Interruttore di avvio/arresto 9 Tasto di sbloccaggio della batteria ricaricabile La batteria ricaricabile a ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un’interruzione dell’operazione di ricarica non danneggia la batteria ricaricabile. 10 Indicatore dello stato di carica della batteria Informazioni sulla rumorosità e sulla vibrazione

Pagina 21-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

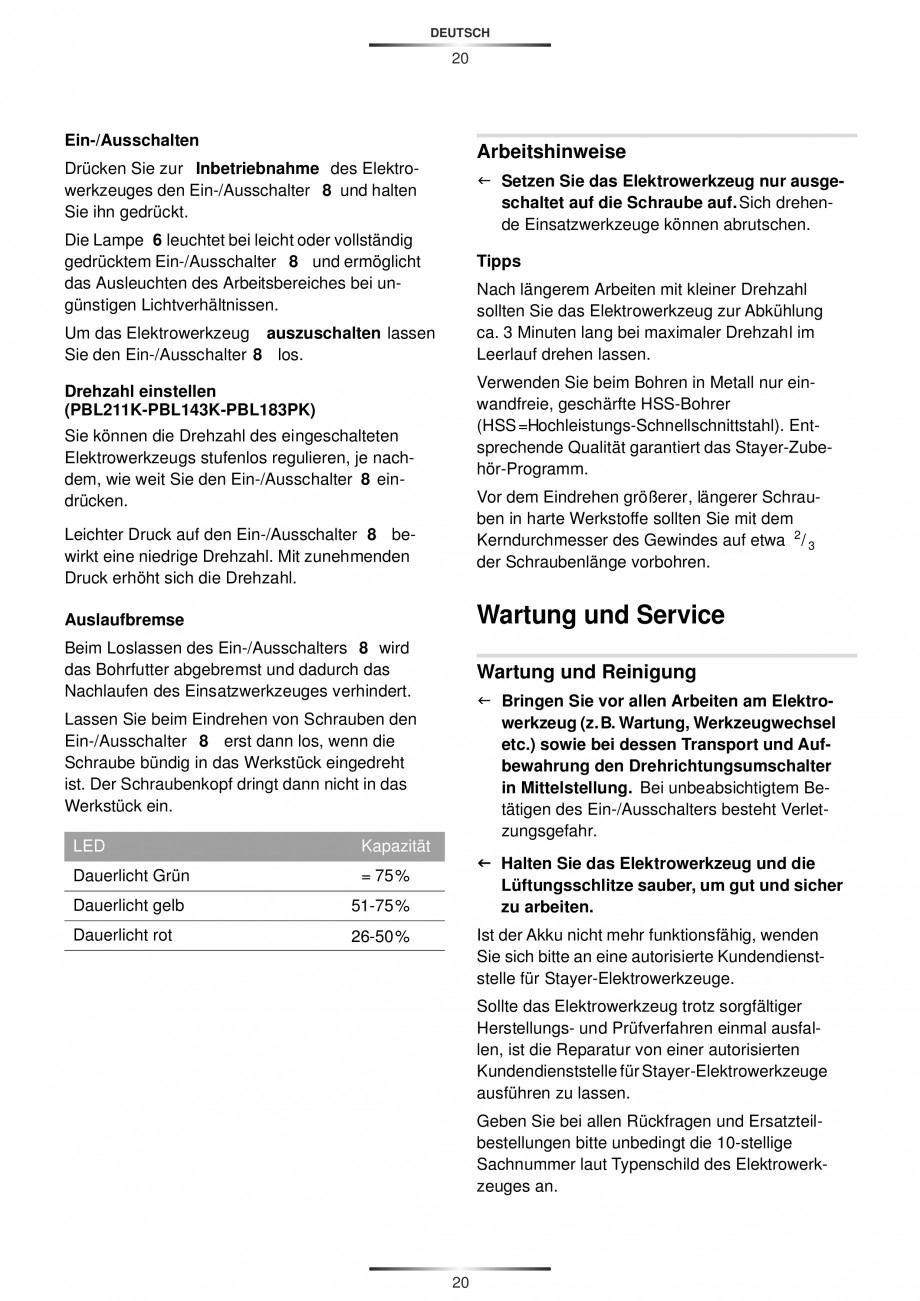

Pagina 22 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p. es: manutenzione dell’elettroutensile e . degli accessori, mani calde, organizzazione dello svolgimento del lavoro. ATTENZIONE Dopo la disattivazione automatica dell’elettroutensile non continuare a premere l’interruttore di avvio/arresto. La batteria ricaricabile potrebbe subire dei danni. Dichiarazione di conformità Per estrarre la batteria ricaricabile 5 premere il tasto di sbloccaggio 9 ed estrarre la batteria ricaricabile dall’elettroutensile verso la parte posteriore. Così facendo, non esercitare forza eccessiva. Il sottoscritto: STAYER IBERICA, S.A. Con indirizzo a: Calle Sierra de Cazorla, 7 Área Empresarial Andalucía - Sector 1 28320 PINTO (MADRID) Tel.: +34 91 691 86 30 Fax: +34 91 691 91 72 CERTIFICA Che la macchina: Tipo: Trapano avvitatore a batteria Modellos: BHL112K / PBL120K PBL211K / La batteria ricaricabile è dotata di un sensore NTC

Pagina 22-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

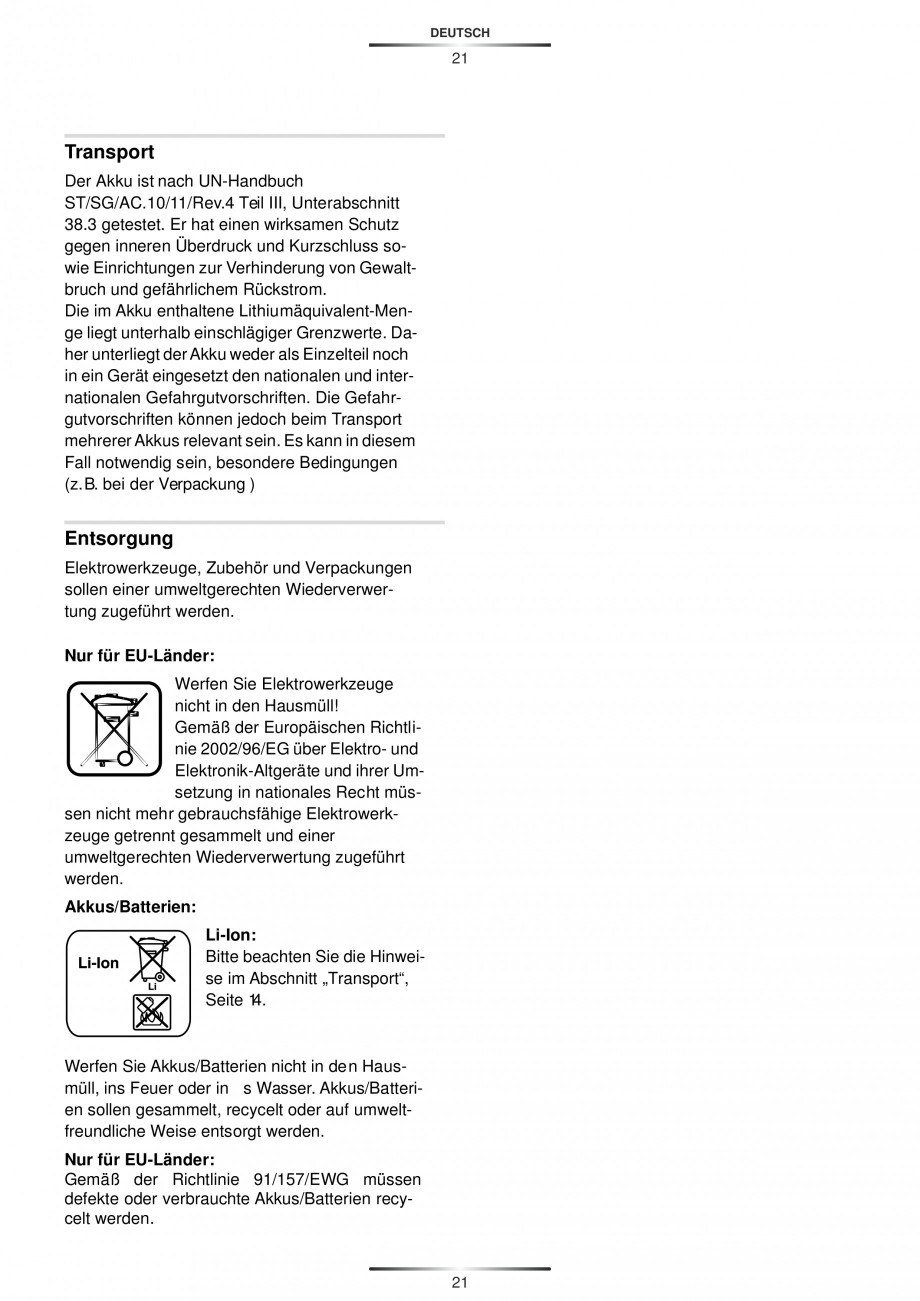

Pagina 23 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

per il controllo della temperatura che permette operazioni di ricarica solo entro un campo di temperatura tra 0ºC e 45ºC. In questo modo si permette di raggiungere una lunga durata della batteria. Si prega di attenersi alle indicazioni relative allo smaltimento. PBL141K / PBL142K / PBL143K / PBL181PK / PBL182PK / PBL183PK Noi dichiariamo sotto la nostra unica e sola responsabilità che questo prodotto si trova in conformità con le norme o i documenti normalizzati seguenti: UNE EN 60745 in conformità con i regolamenti 2006/42/CE, 2004/108/CE. Ramiro de la Fuente Direttore generale 8 ITALIANO 9 Uso Cambio degli utensili f Prima di effettuare lavori all’elettroutensile (ad es. lavori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell’interruttore

Pagina 23-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

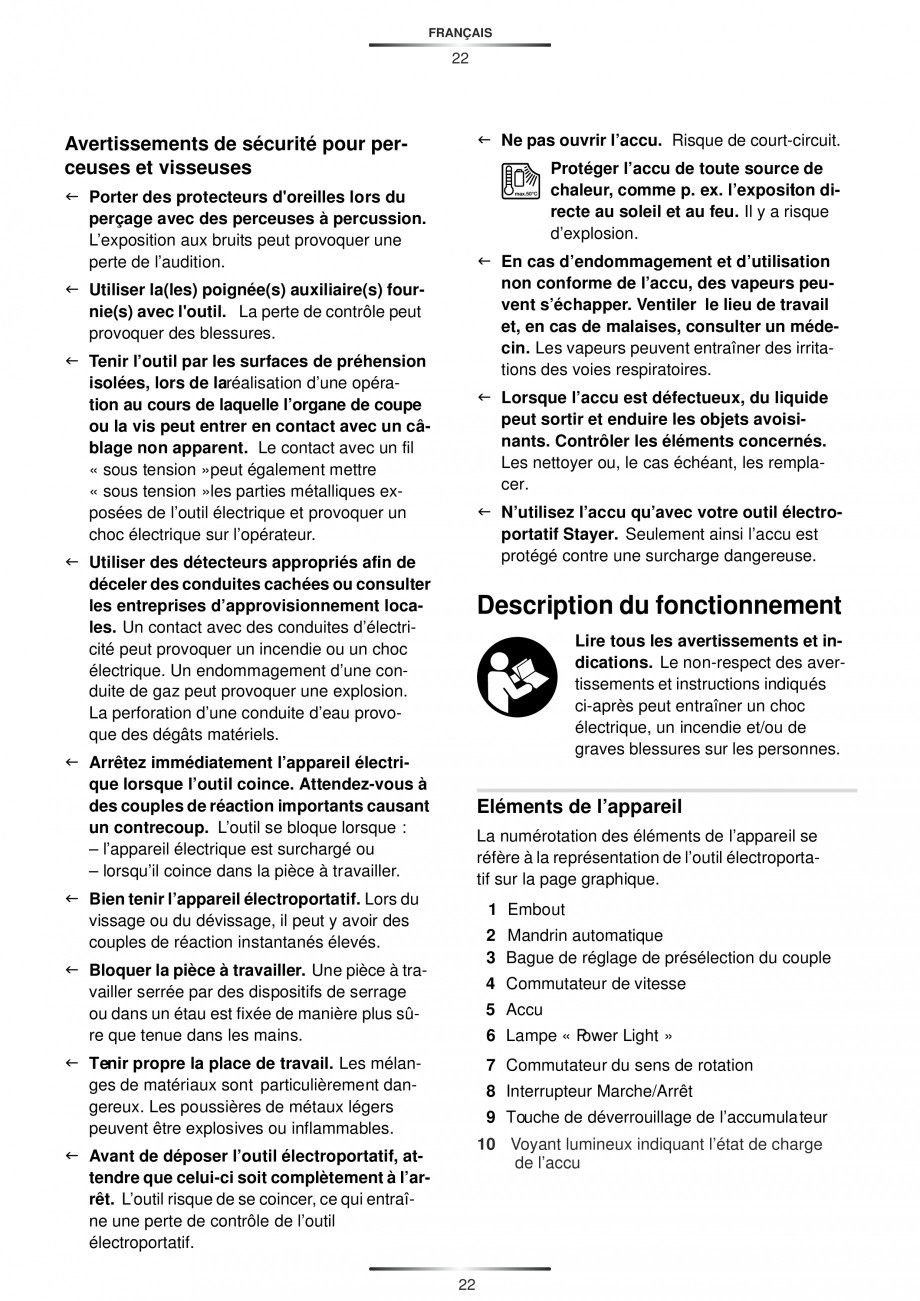

Pagina 24 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

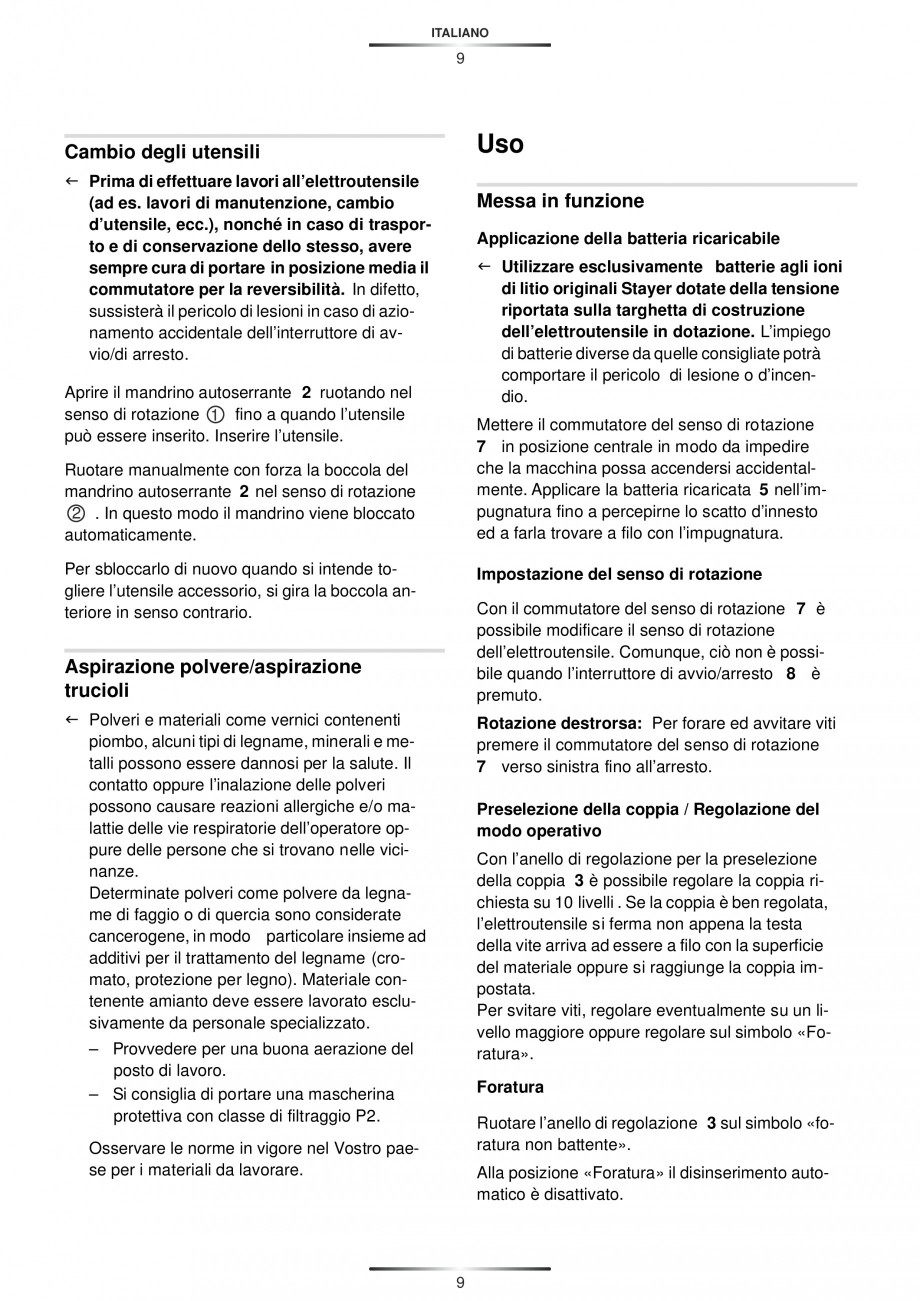

di avvio/di arresto. Messa in funzione Applicazione della batteria ricaricabile f Utilizzare esclusivamente batterie agli ioni di litio originali Stayer dotate della tensione riportata sulla targhetta di costruzione dell’elettroutensile in dotazione. L’impiego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesione o d’incendio. Aprire il mandrino autoserrante 2 ruotando nel senso di rotazione 1 fino a quando l’utensile può essere inserito. Inserire l’utensile. Mettere il commutatore del senso di rotazione 7 in posizione centrale in modo da impedire che la macchina possa accendersi accidentalmente. Applicare la batteria ricaricata 5 nell’impugnatura fino a percepirne lo scatto d’innesto ed a farla trovare a filo con l’impugnatura. Ruotare manualmente con forza la boccola del mandrino autoserrante 2 nel senso di rotazione 2 . In questo modo il mandrino viene bloccato automaticamente. Per sbloccarlo di nuovo quando si intende togliere l’

Pagina 24-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

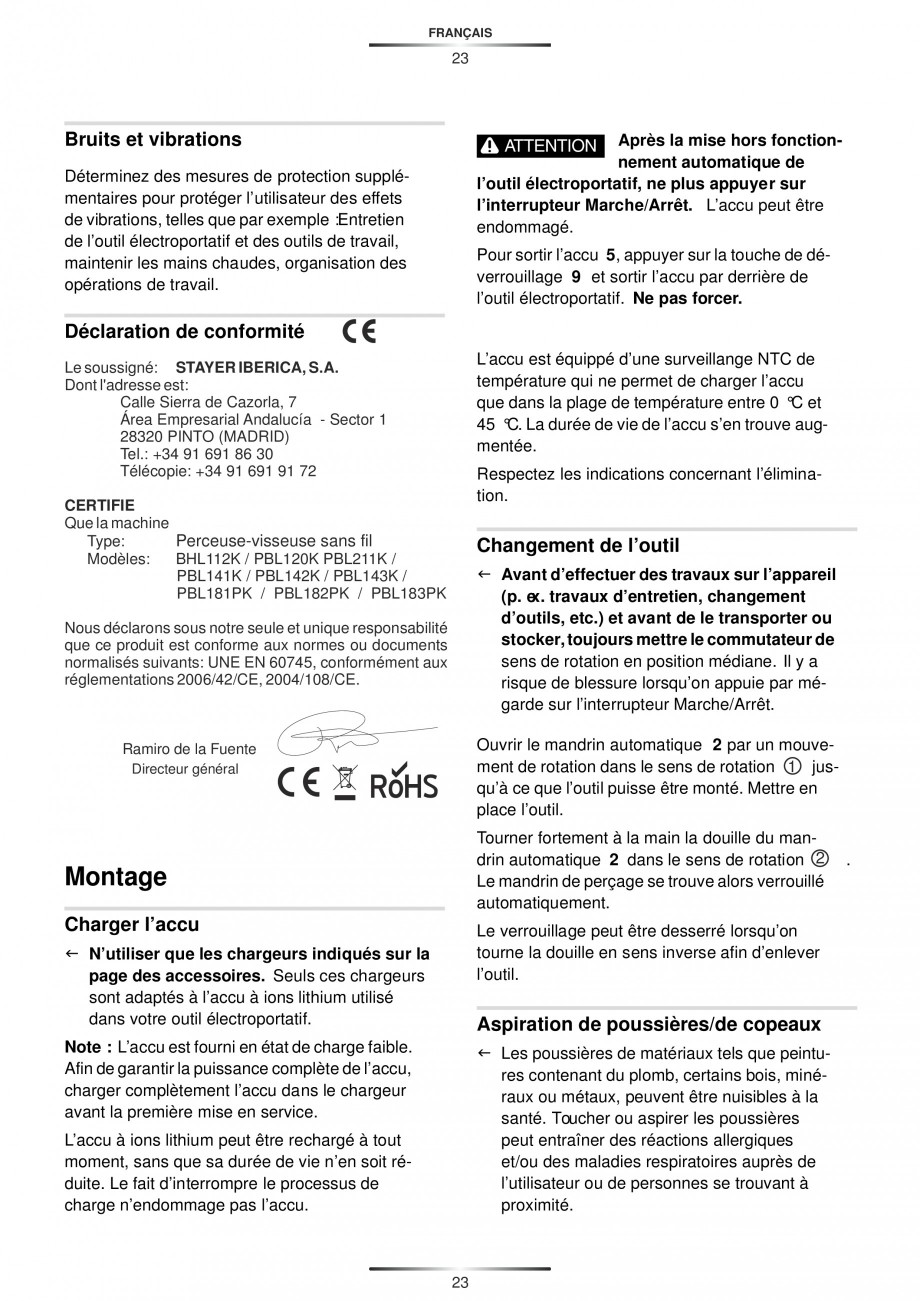

Pagina 25 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

utensile accessorio, si gira la boccola anteriore in senso contrario. Impostazione del senso di rotazione Con il commutatore del senso di rotazione 7 è possibile modificare il senso di rotazione dell’elettroutensile. Comunque, ciò non è possibile quando l’interruttore di avvio/arresto 8 è premuto. Aspirazione polvere/aspirazione trucioli f Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. Rotazione destrorsa: Per forar

Pagina 25-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

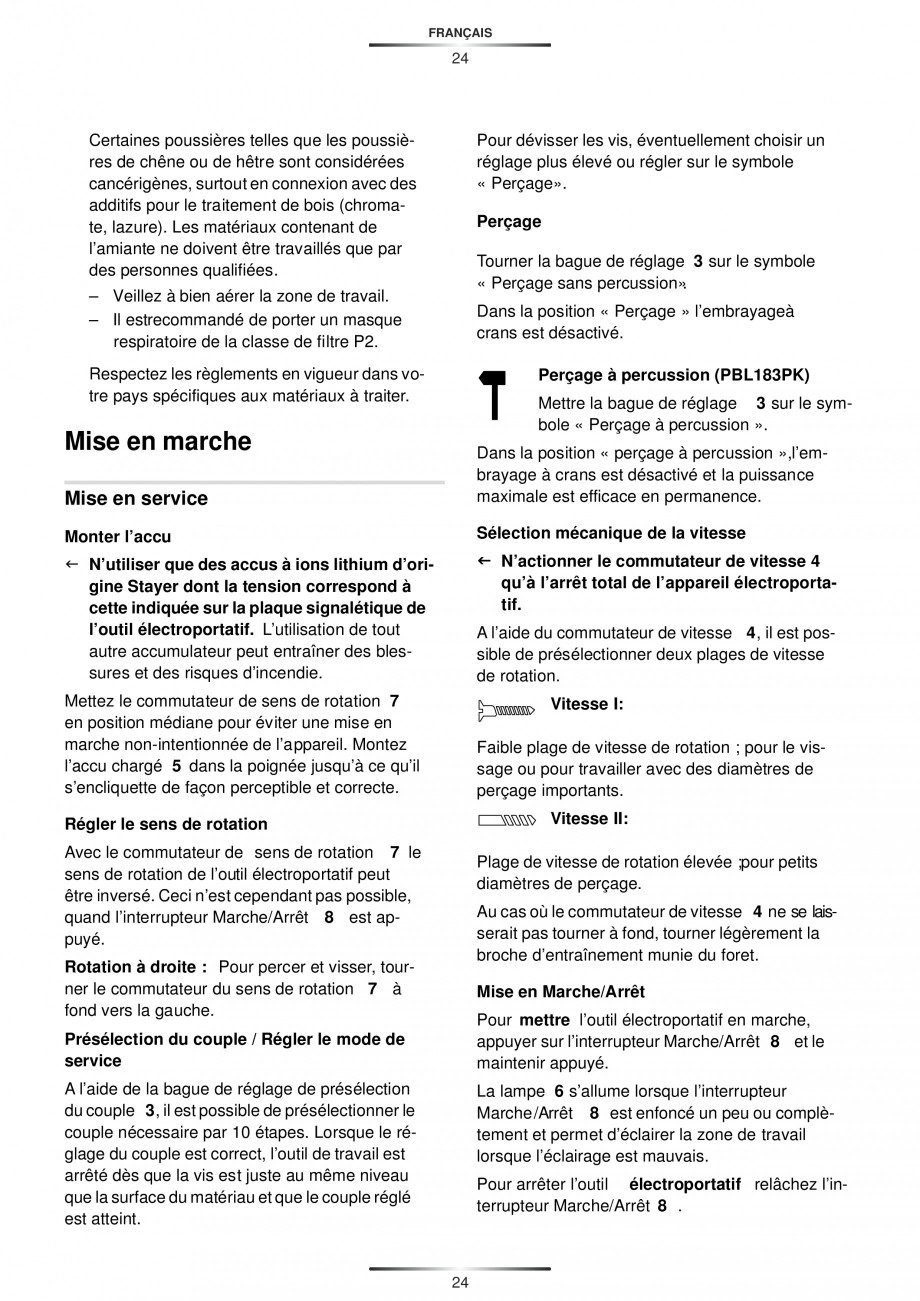

Pagina 26 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

e ed avvitare viti premere il commutatore del senso di rotazione 7 verso sinistra fino all’arresto. Preselezione della coppia / Regolazione del modo operativo Con l’anello di regolazione per la preselezione della coppia 3 è possibile regolare la coppia richiesta su 10 livelli . Se la coppia è ben regolata, l’elettroutensile si ferma non appena la testa della vite arriva ad essere a filo con la superficie del materiale oppure si raggiunge la coppia impostata. Per svitare viti, regolare eventualmente su un livello maggiore oppure regolare sul simbolo «Foratura». – Provvedere per una buona aerazione del posto di lavoro. – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Foratura Ruotare l’anello di regolazione 3 sul simbolo «foratura non battente». Osservare le norme in vigore nel Vostro paese per i materiali da lavorare. Alla posizione «Foratura» il disinserimento automatico è disattivato. 9 ITALIANO 10 Foratura battente ( PBL18

Pagina 26-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

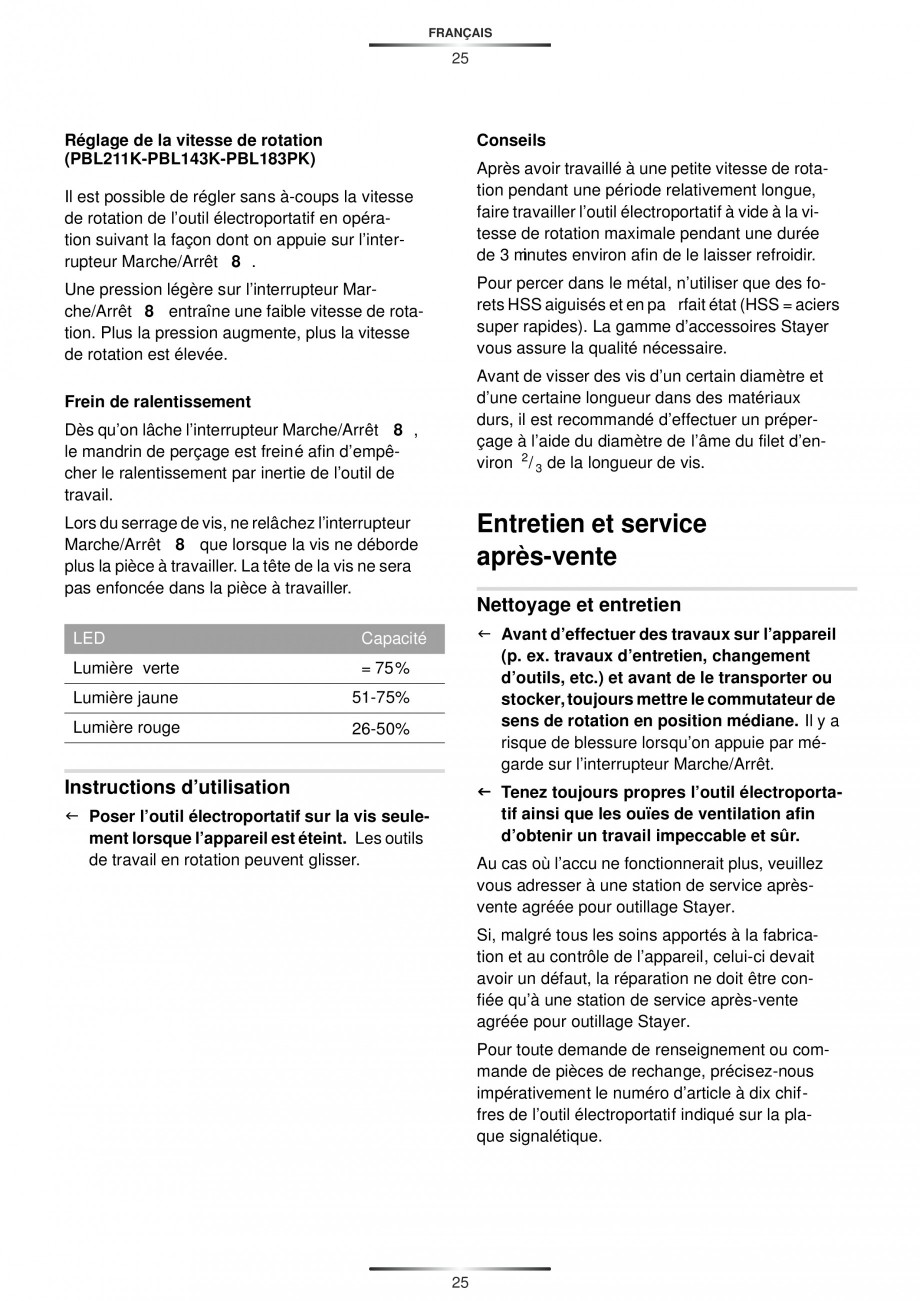

Pagina 27 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

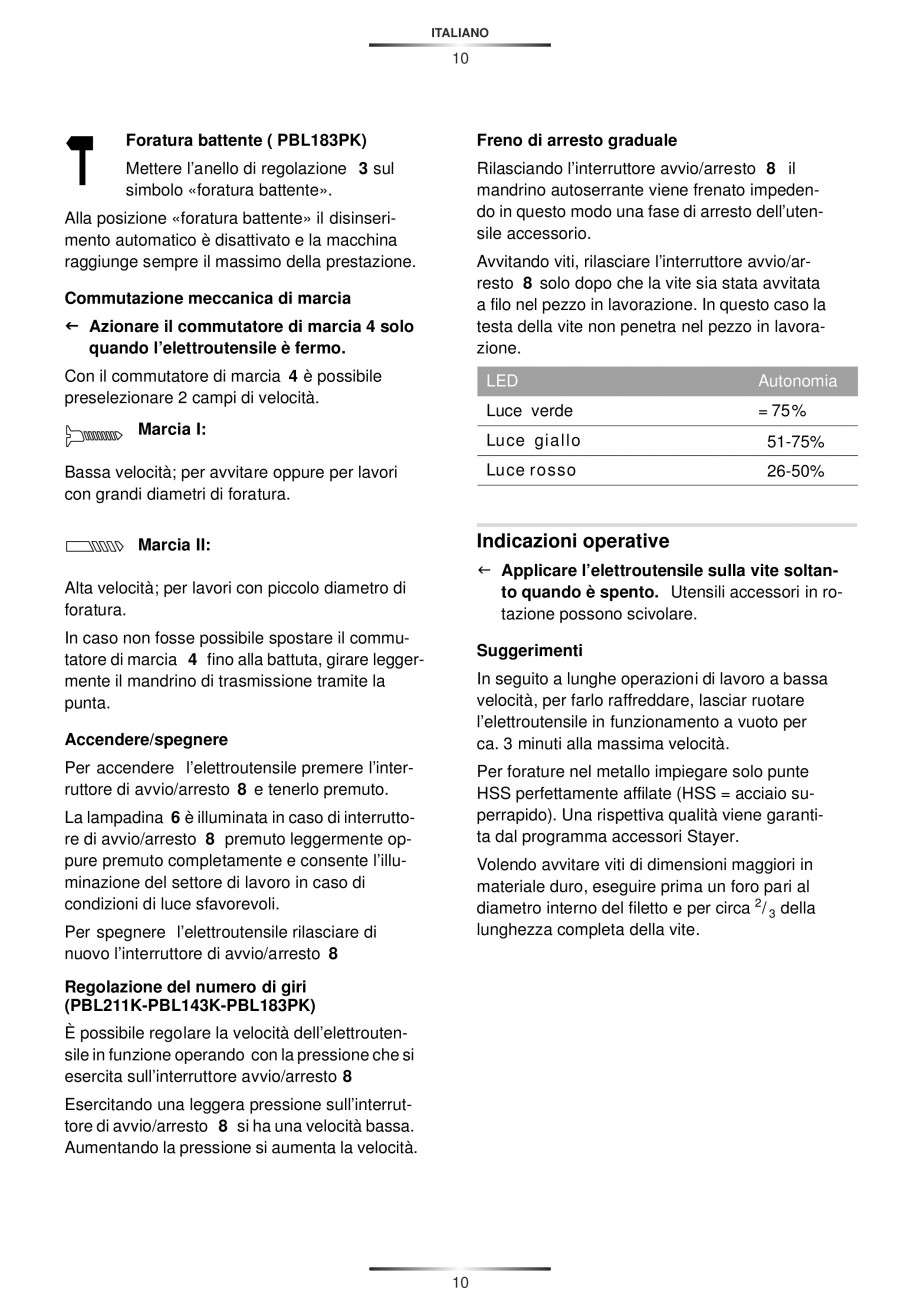

3PK) Freno di arresto graduale Mettere l’anello di regolazione 3 sul simbolo «foratura battente». Rilasciando l’interruttore avvio/arresto 8 il mandrino autoserrante viene frenato impedendo in questo modo una fase di arresto dell’utensile accessorio. Alla posizione «foratura battente» il disinserimento automatico è disattivato e la macchina raggiunge sempre il massimo della prestazione. Avvitando viti, rilasciare l’interruttore avvio/arresto 8 solo dopo che la vite sia stata avvitata a filo nel pezzo in lavorazione. In questo caso la testa della vite non penetra nel pezzo in lavorazione. Commutazione meccanica di marcia f Azionare il commutatore di marcia 4 solo quando l’elettroutensile è fermo. Con il commutatore di marcia 4 è possibile preselezionare 2 campi di velocità. LED Luce verde Marcia I: Autonomia = 75% Luce giallo Luce rosso Bassa velocità; per avvitare oppure per lavori con grandi diametri di foratura. 51-75% 26-50% Indicazioni operative Mar

Pagina 27-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

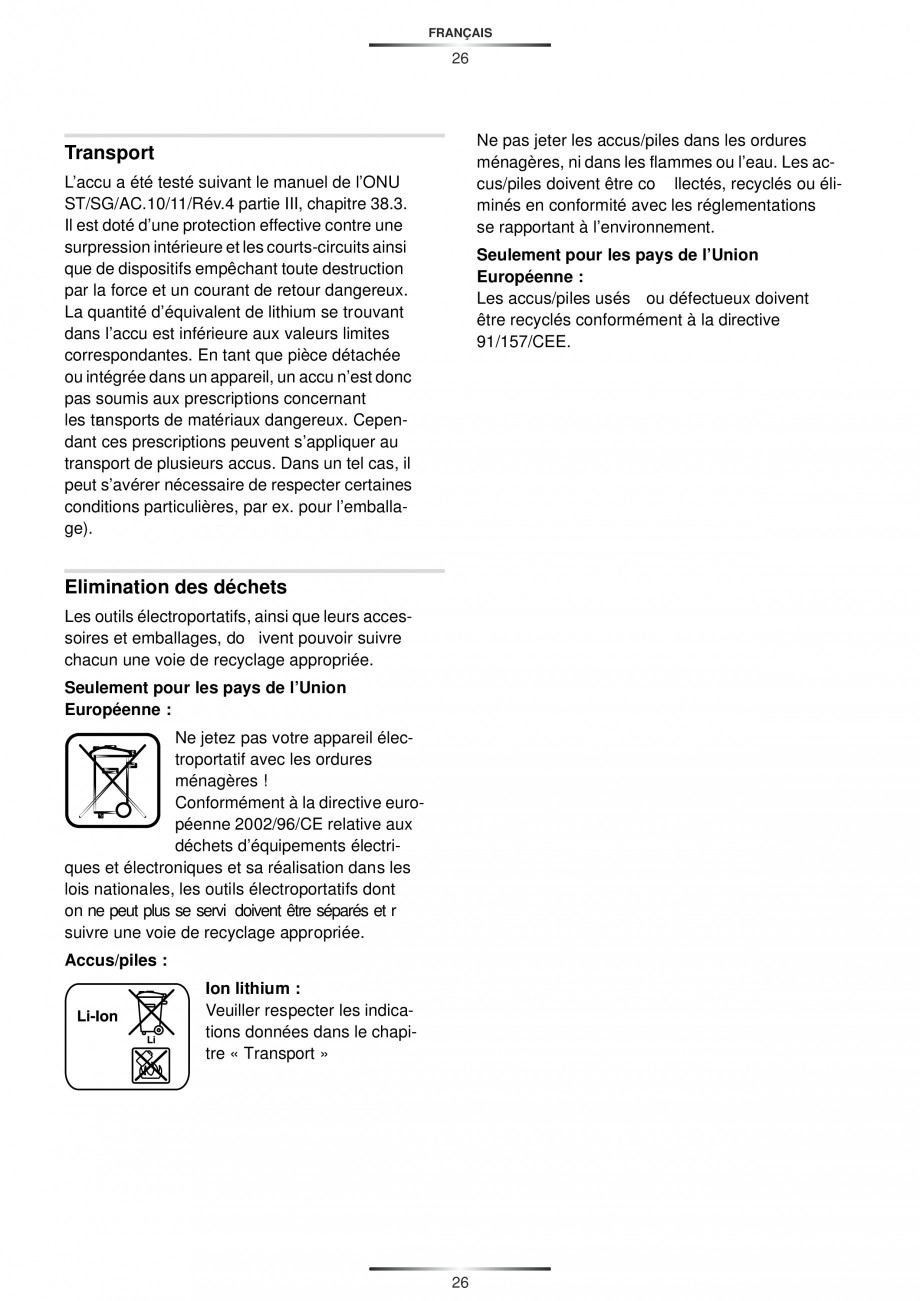

Pagina 28 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

cia II: f Applicare l’elettroutensile sulla vite soltanto quando è spento. Utensili accessori in rotazione possono scivolare. Alta velocità; per lavori con piccolo diametro di foratura. In caso non fosse possibile spostare il commutatore di marcia 4 fino alla battuta, girare leggermente il mandrino di trasmissione tramite la punta. Suggerimenti In seguito a lunghe operazioni di lavoro a bassa velocità, per farlo raffreddare, lasciar ruotare l’elettroutensile in funzionamento a vuoto per ca. 3 minuti alla massima velocità. Accendere/spegnere Per accendere l’elettroutensile premere l’interruttore di avvio/arresto 8 e tenerlo premuto. Per forature nel metallo impiegare solo punte HSS perfettamente affilate (HSS = acciaio superrapido). Una rispettiva qualità viene garantita dal programma accessori Stayer. La lampadina 6 è illuminata in caso di interruttore di avvio/arresto 8 premuto leggermente oppure premuto completamente e consente l’illuminazione del settore di lav

Pagina 28-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

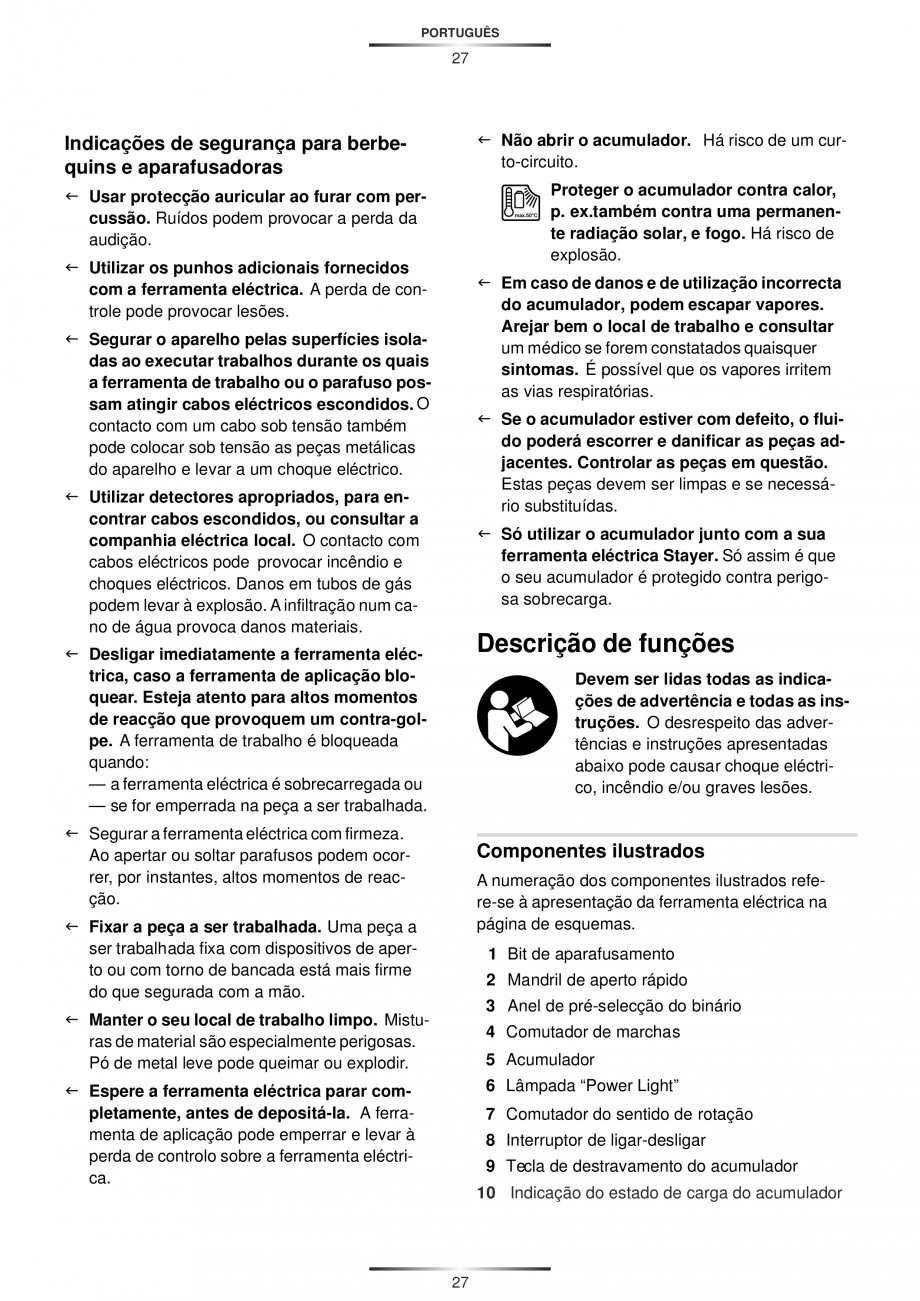

Pagina 29 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

oro in caso di condizioni di luce sfavorevoli. Volendo avvitare viti di dimensioni maggiori in materiale duro, eseguire prima un foro pari al diametro interno del filetto e per circa 2 / 3 della lunghezza completa della vite. Per spegnere l’elettroutensile rilasciare di nuovo l’interruttore di avvio/arresto 8 Regolazione del numero di giri (PBL211K-PBL143K-PBL183PK) È possibile regolare la velocità dell’elettroutensile in funzione operando con la pressione che si esercita sull’interruttore avvio/arresto 8 Esercitando una leggera pressione sull’interruttore di avvio/arresto 8 si ha una velocità bassa. Aumentando la pressione si aumenta la velocità. 10 ITALIANO 11 Manutenzione ed assistenza tra i prodotti considerati particolarmente pericolosi nelle norme nazionali o internazionali. In caso di trasporto di diverse batterie ricaricabili, può comunque darsi il caso che le norme relative ai prodotti pericolosi acquistino rilevanza. In questo caso può essere necessari

Pagina 29-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

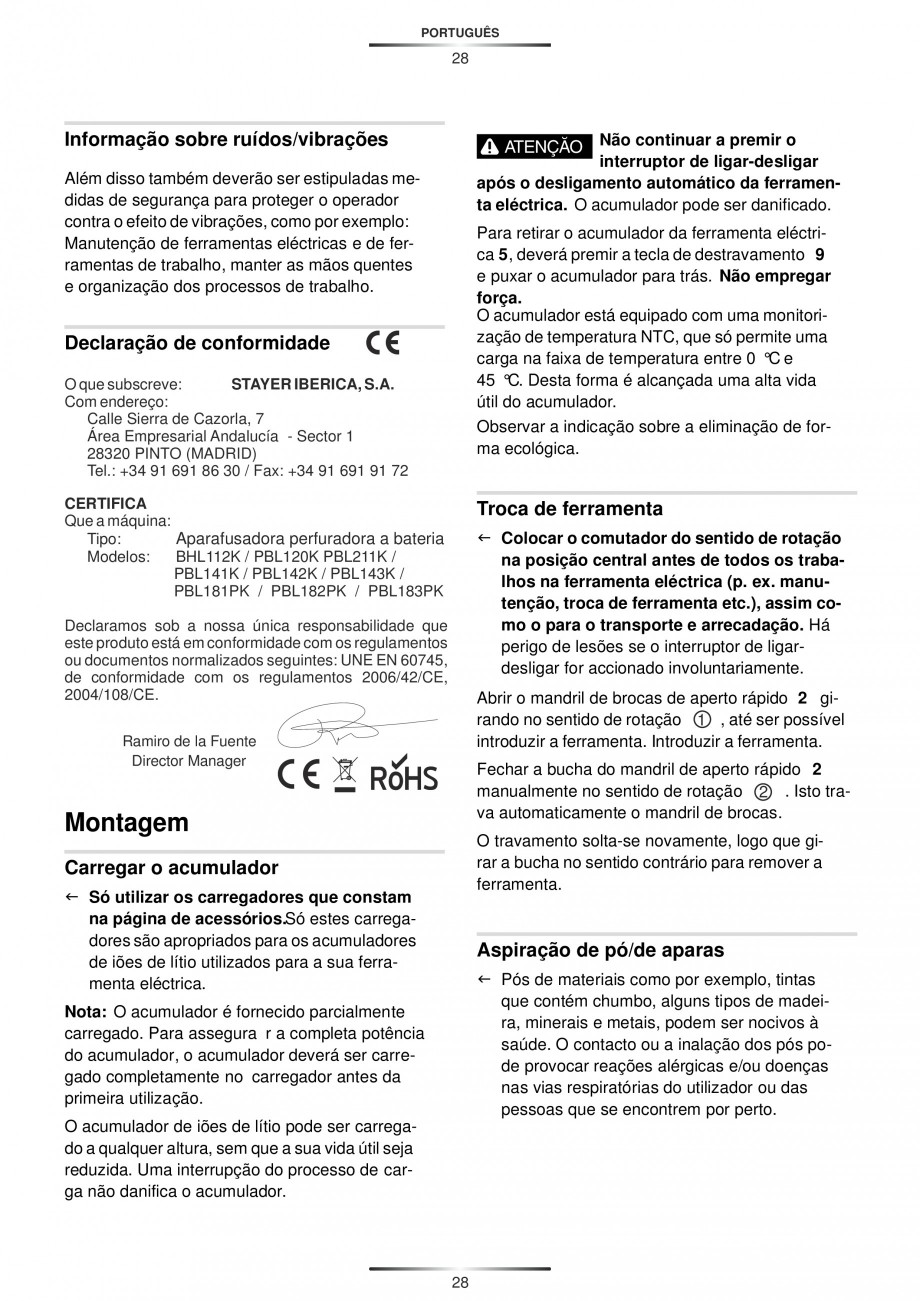

Pagina 30 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

o attenersi alle speciali condizioni (p. es. l’imballaggio) in es- Manutenzione e pulizia f Prima di effettuare lavori all’elettroutensile (ad es. lavori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portarein posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell’interruttore di avvio/di arresto. Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Solo per i Paesi della CE: f Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ventilazione. Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli

Pagina 30-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

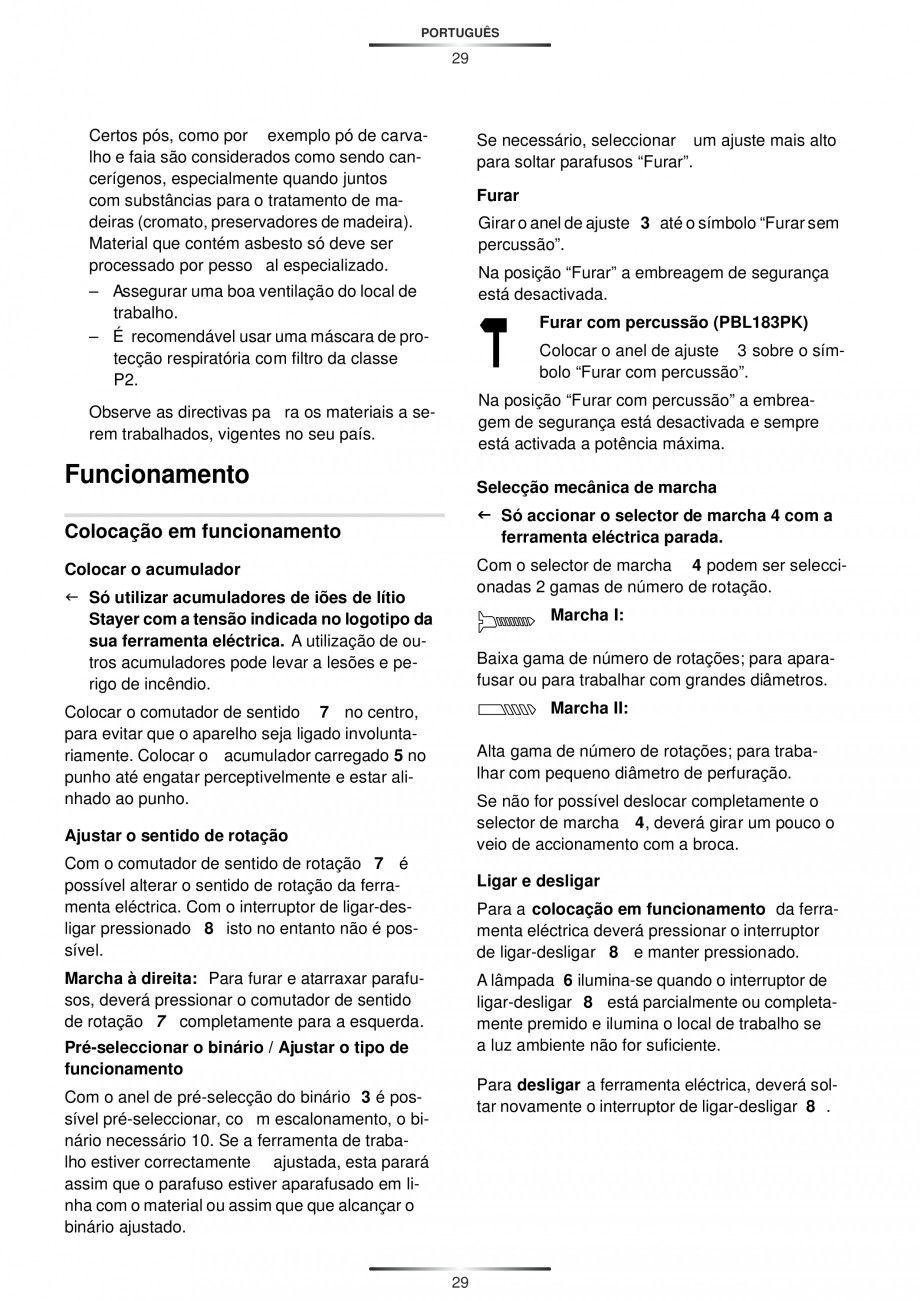

Pagina 31 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. Se la batteria ricaricabile non dovesse più funzionare, rivolgersi ad un Centro per il Servizio Clienti elettroutensili Stayer autorizzato. Se nonostante gli accurati procedimenti di produzione e di controllo l’elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Stayer. Batterie ricaricabili/Batterie: In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile! Li-Ion: Si prega di tener presente le indicazioni riportare nel paragrafo «Trasporto», Trasporto La batteria ricaricabile è stata collaudata secondo il manuale UN [Recommendations on the Transport of Dangerous Goods, Manual of Tests and Criteria] ST/SG/AC.10/11/Rev.4 Parte III, sottoparagrafo 38.3. Ess

Pagina 31-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

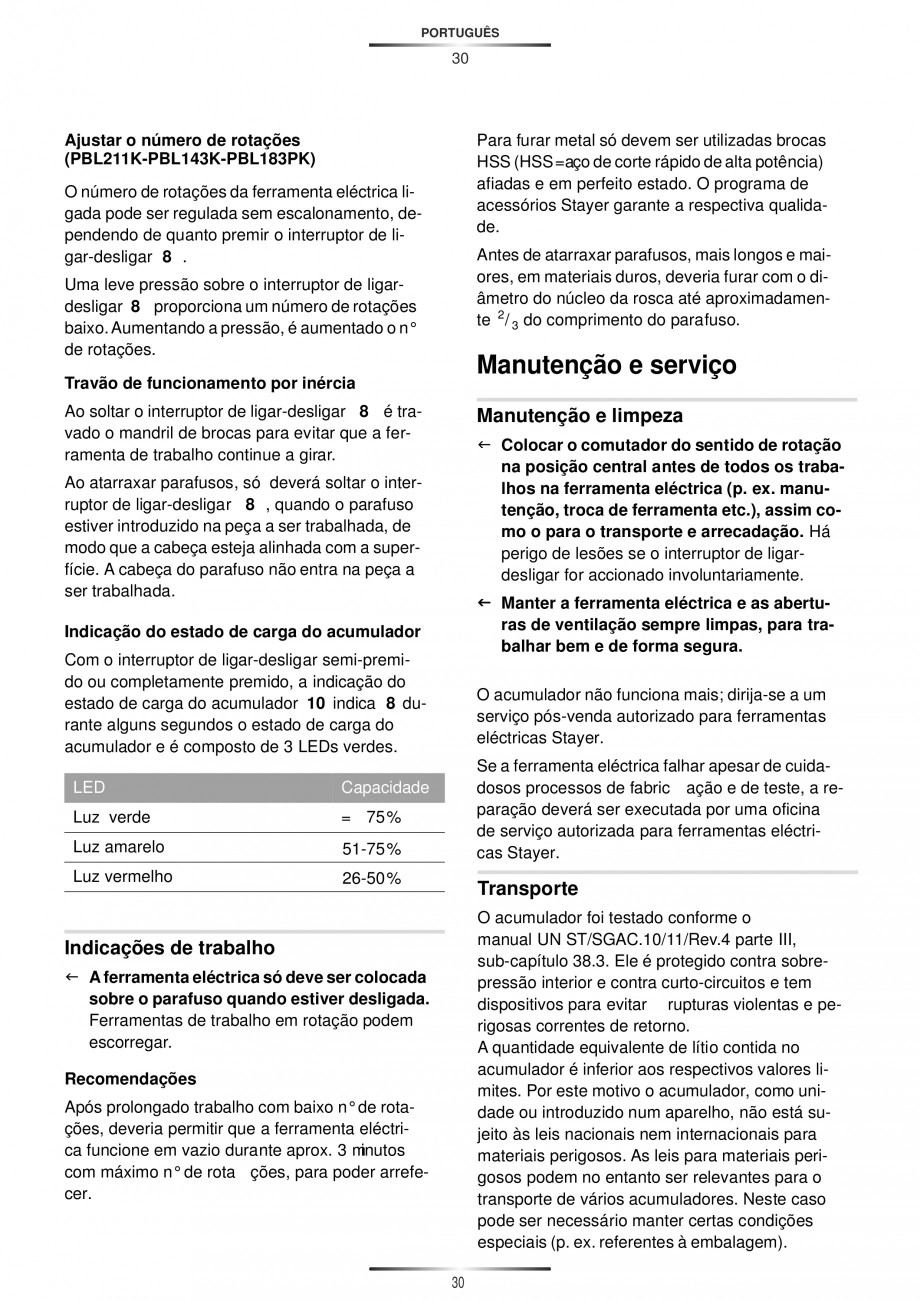

Pagina 32 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

a è dotata sia di un’efficace protezione contro la sovrappressione interna e pericolo di corto circuito che di dispositivi adatti ad impedirne una rottura dovuta a sovraccarico ed il pericolo di corrente inversa. Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell’acqua. Ogni tipo di batteria esaurita deve essere, riciclata oppure smaltita rispettando rigorosamente la protezione dell’ambiente. Solo per i Paesi della CE: Ogni tipo di batteria difettosa oppure esaurita deve essere riciclata secondo la direttiva 91/157/CEE. La quantità di equivalente di litio contenuta nella batteria ricaricabile si trova al di sotto dei valori di soglia vigenti. Per questo motivo la batteria ricaricabile quale singolo elemento o come elemento applicato in una macchina non rientra 11 ENGLISH 12 f In case of damage and improper use of the battery, vapours may be emitted. Provide for fresh air and seek medical help in case of comp

Pagina 32-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 33 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

laints. The vapours can irritate the respiratory system. Safety Warnings for Drills and Screwdriver f Wear ear protectors when impact drilling. Exposure to noise can cause hearing loss. f Use auxiliary handle(s), if supplied with the tool. Loss of control can cause personal injury. f When the battery is defective, liquid can escape and come into contact with adjacent components. Check any parts concerned. Clean such parts or replace them, if required. f Hold power tool by insulated gripping surfaces, when performing an operation where the cutting accessory or fastener may contact hidden wiring. Cutting accessory and fasteners contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock. f Use the battery only in conjunction with your Stayer power tool. This measure alone protects the battery against dangerous overload. Functional Description Read all safety warnings and all instructions. Failure to follow the

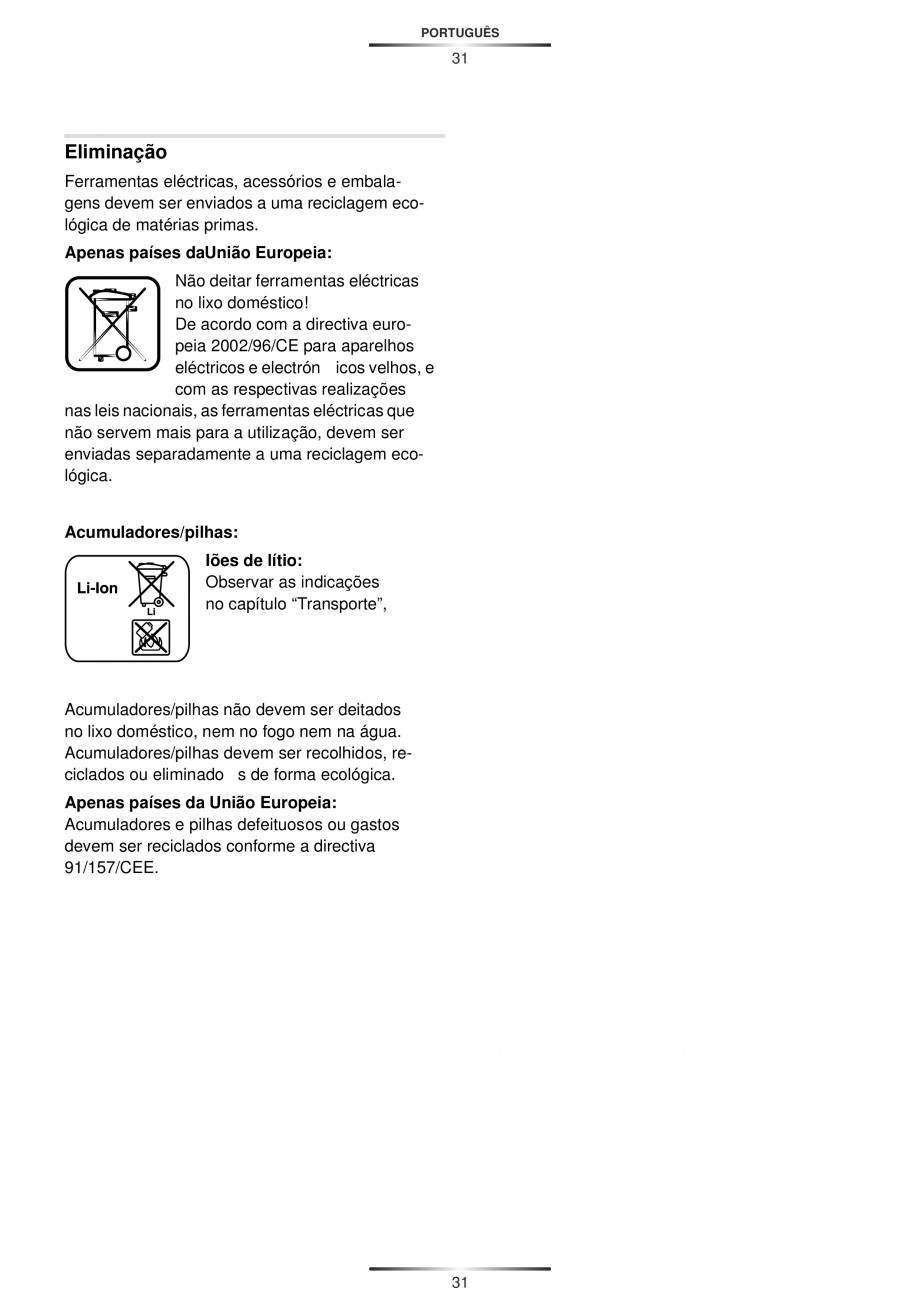

Pagina 33-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 34 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

warnings and instructions may result in electric shock, fire and/or serious injury. f Use appropriate detectors to determine if utility lines are hidden in the work area or call the local utility company for assistance. Contact with electric lines can lead to fire and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock. Product Features The numbering of the product features refers to the illustration of the machine on the graphics page. f Switch off the power tool immediately when the tool insert jams. Be prepared for high reaction torque that can cause kickback. The tool insert jams when: — The power tool is subject to overload or — It becomes wedged in the workpiece. 1 Screwdriver bit 2 Keyless chuck 3 Torque preselection ring 4 Gear selector f Hold the machine with a firm grip. High reaction torque can briefly occur while driving in and loosening screws. 5 Battery 6 “Power Light” 7 Ro

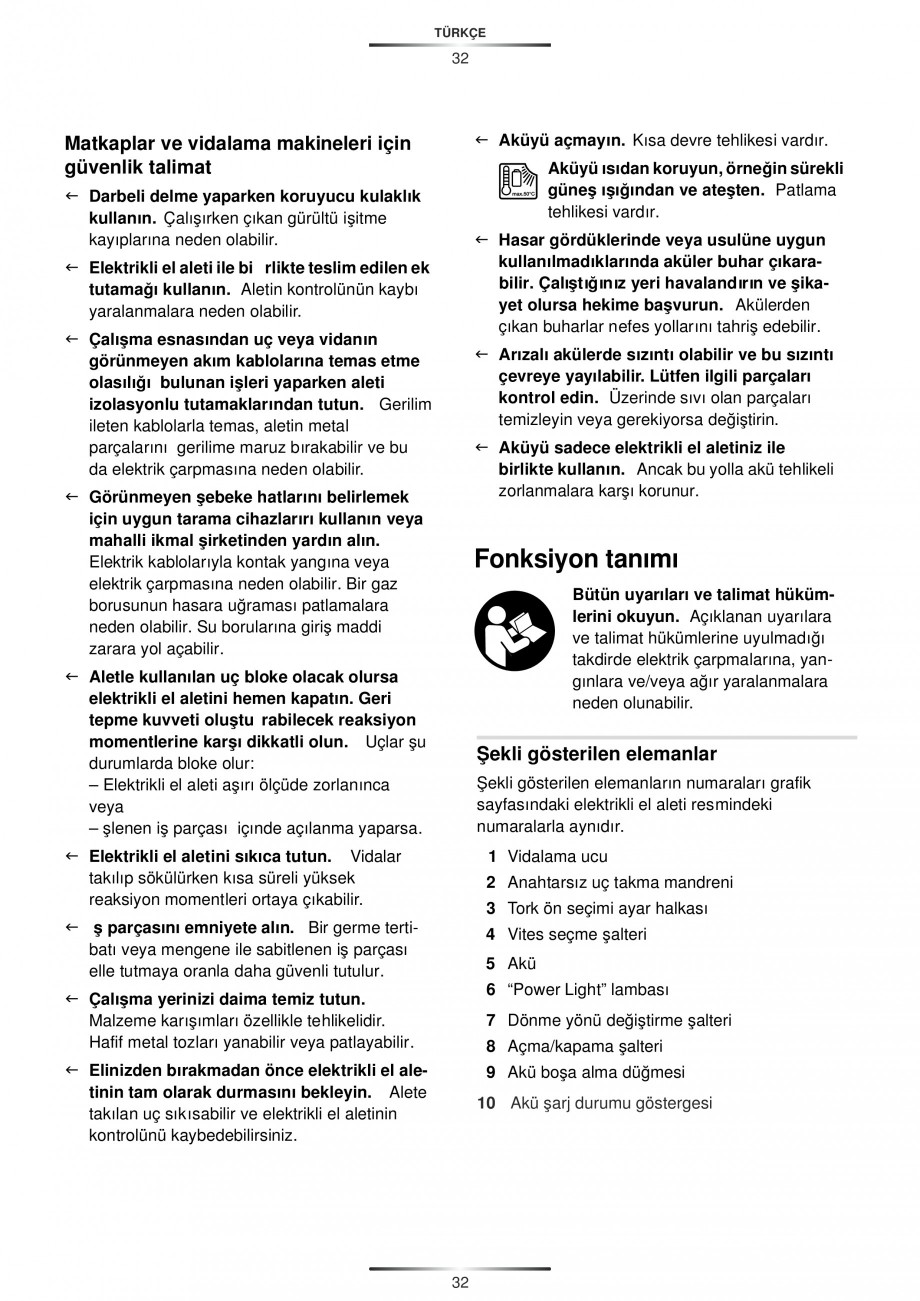

Pagina 34-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

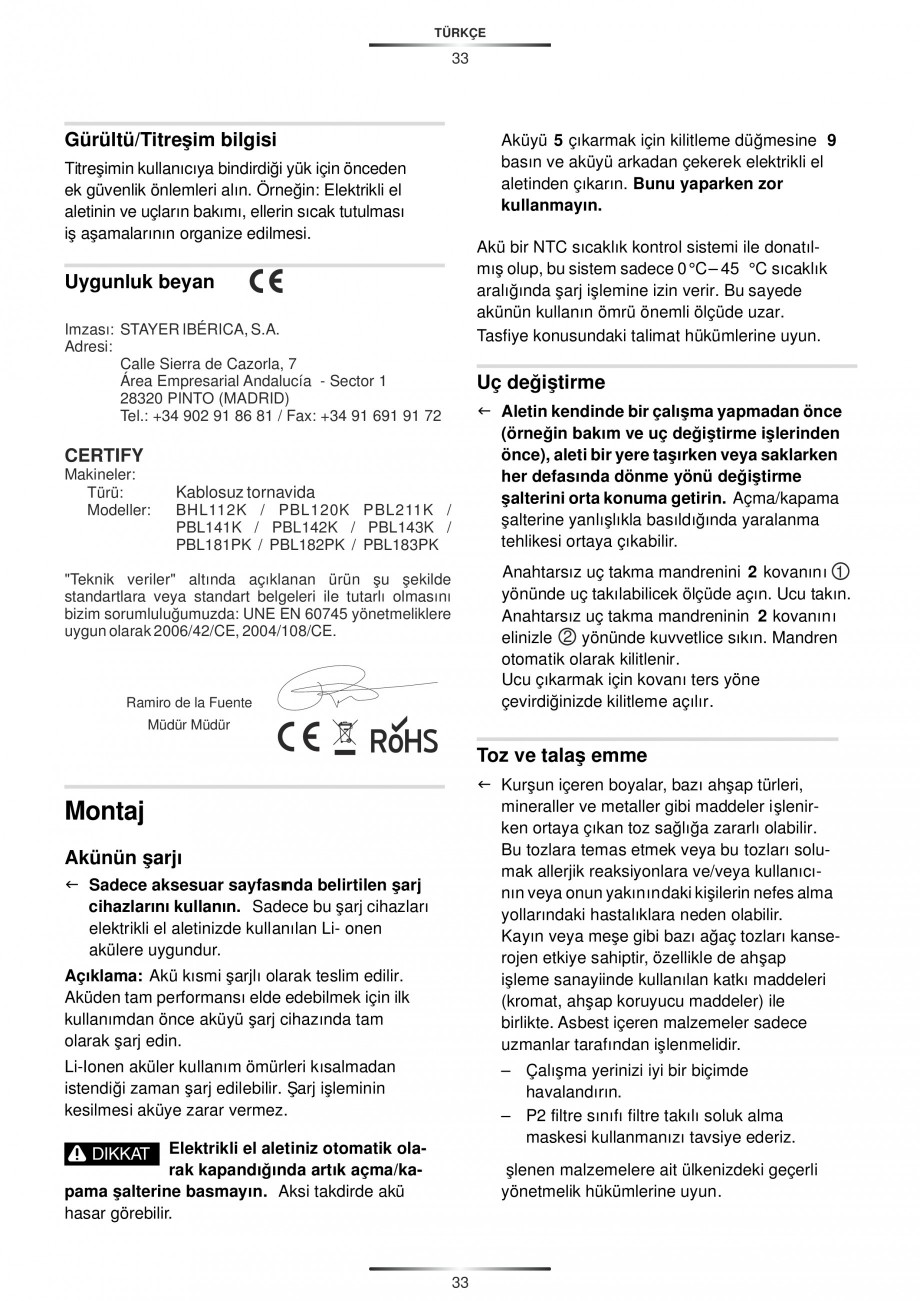

Pagina 35 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

tational direction switch f Secure the workpiece. A workpiece clamped with clamping devices or in a vice is held more secure than by hand. 8 On/Off switch 9 Battery unlocking button 10 Battery charge-control indicator f Keep your workplace clean. Blends of materials are particularly dangerous. Dust from light alloys can burn or explode. Noise/Vibration Information f Always wait until the machine has come to a complete stop before placing it down. The tool insert can jam and lead to loss of control over the power tool. Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of work patterns. f Do not open the battery. Danger of shortcircuiting. Protect the battery against heat, e. g., also against continuous sun irradiation and fire. There is danger of explosion. 12 ENGLISH 13 The battery is equipped with a NTC temperature control which allows charging only with

Pagina 35-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 36 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

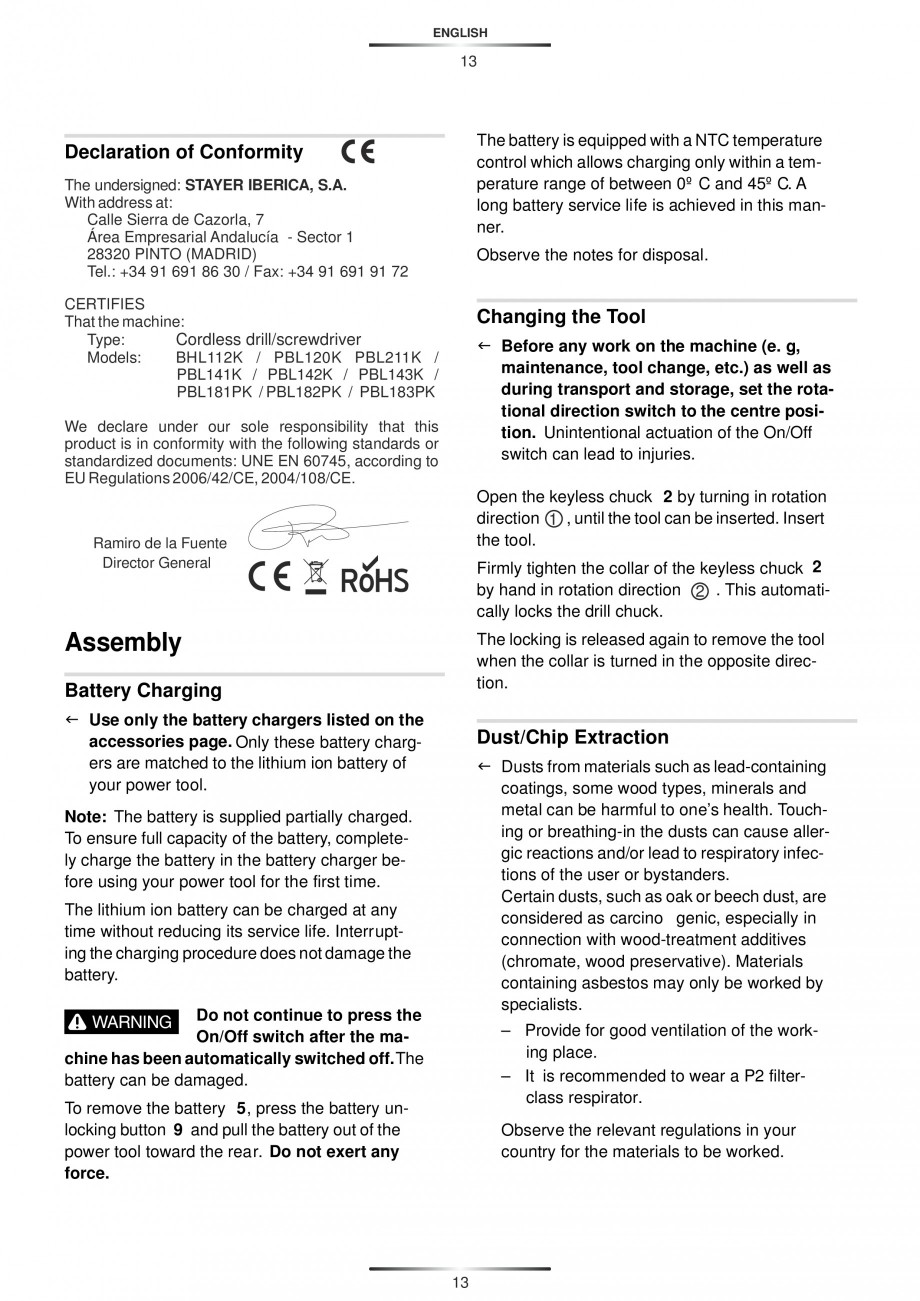

in a temperature range of between 0º C and 45º C. A long battery service life is achieved in this manner. Declaration of Conformity The undersigned: STAYER IBERICA, S.A. With address at: Calle Sierra de Cazorla, 7 Área Empresarial Andalucía - Sector 1 28320 PINTO (MADRID) Tel.: +34 91 691 86 30 / Fax: +34 91 691 91 72 Observe the notes for disposal. CERTIFIES That the machine: Type: Cordless drill/screwdriver Models: BHL112K / PBL120K PBL211K / PBL141K / PBL142K / PBL143K / PBL181PK / PBL182PK / PBL183PK Changing the Tool f Before any work on the machine (e. g ., maintenance, tool change, etc.) as well as during transport and storage, set the rotational direction switch to the centre position. Unintentional actuation of the On/Off switch can lead to injuries. We declare under our sole responsibility that this product is in conformity with the following standards or standardized documents: UNE EN 60745, according to EU Regulations 2006/42/CE, 2004/108/CE. Open the keyless chuc

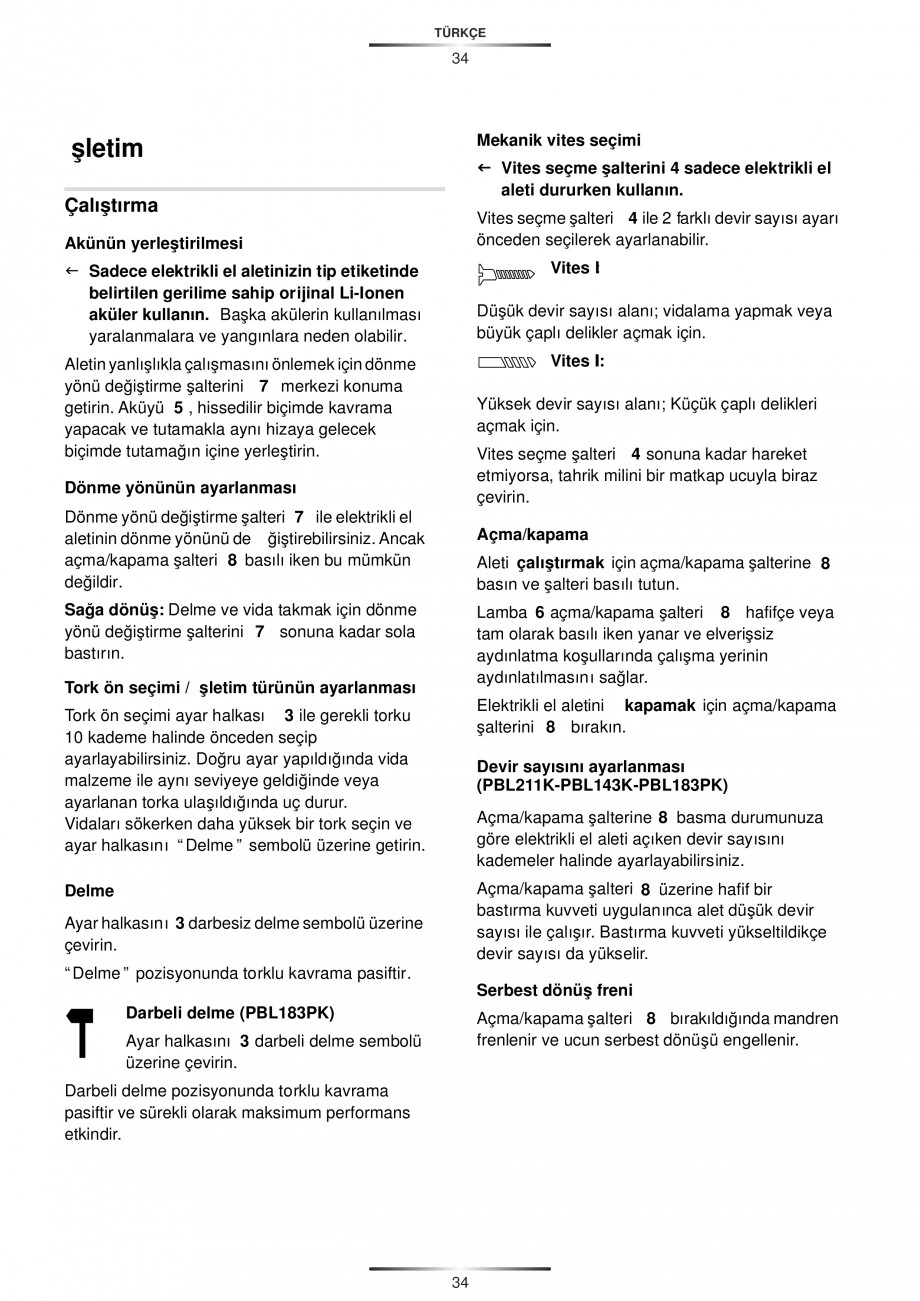

Pagina 36-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

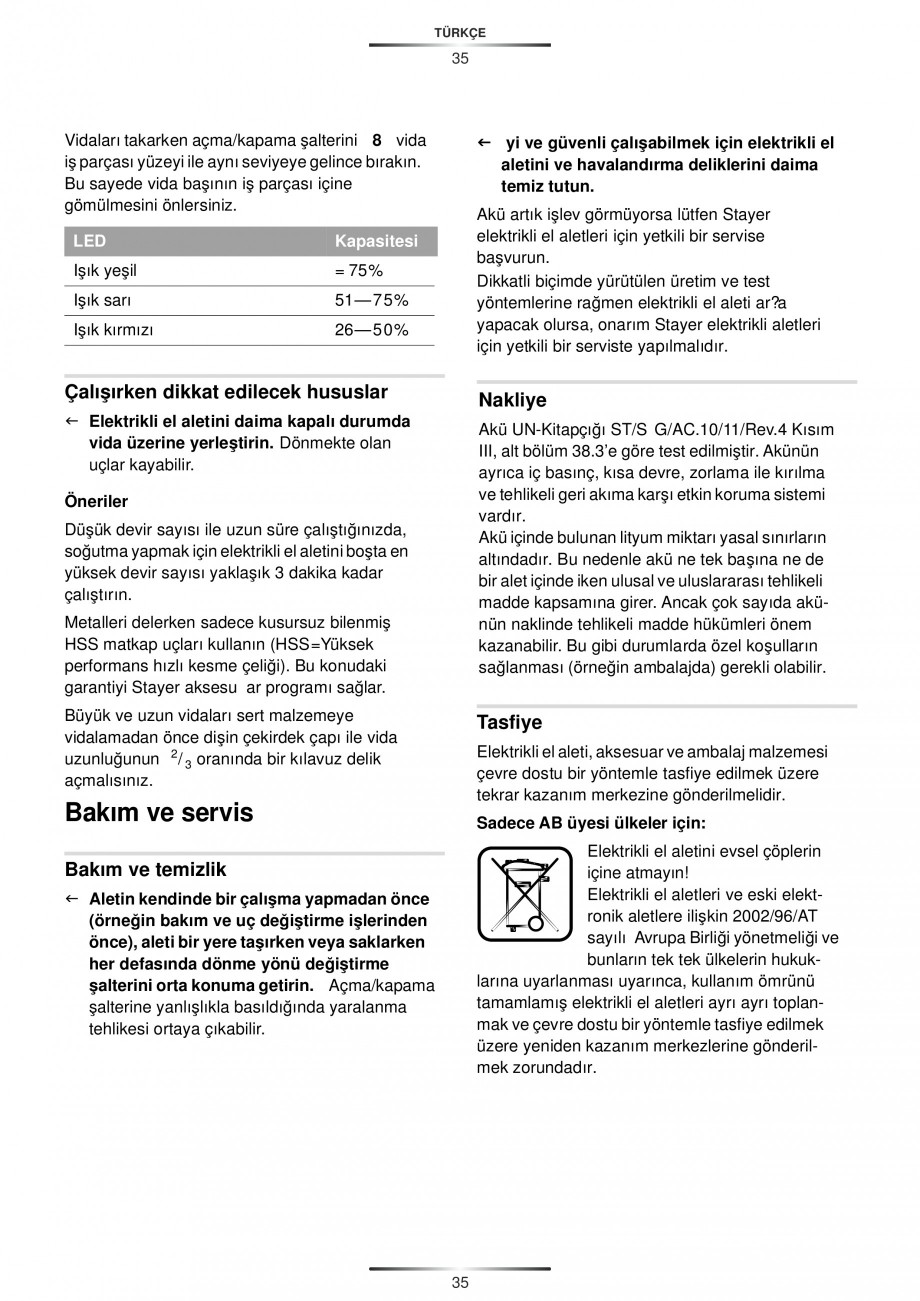

Pagina 37 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

k 2 by turning in rotation direction 1 , until the tool can be inserted. Insert the tool. Ramiro de la Fuente Director General Firmly tighten the collar of the keyless chuck 2 by hand in rotation direction 2 . This automatically locks the drill chuck. Assembly The locking is released again to remove the tool when the collar is turned in the opposite direction. Battery Charging f Use only the battery chargers listed on the accessories page. Only these battery chargers are matched to the lithium ion battery of your power tool. Dust/Chip Extraction f Dusts from materials such as lead-containing coatings, some wood types, minerals and metal can be harmful to one’s health. Touching or breathing-in the dusts can cause allergic reactions and/or lead to respiratory infections of the user or bystanders. Certain dusts, such as oak or beech dust, are considered as carcino genic, especially in connection with wood-treatment additives (chromate, wood preservative). Materials containing asbe

Pagina 37-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 38 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

stos may only be worked by specialists. Note: The battery is supplied partially charged. To ensure full capacity of the battery, completely charge the battery in the battery charger before using your power tool for the first time. The lithium ion battery can be charged at any time without reducing its service life. Interrupting the charging procedure does not damage the battery. Do not continue to press the On/Off switch after the machine has been automatically switched off. The battery can be damaged. WARNING – Provide for good ventilation of the working place. – It is recommended to wear a P2 filterclass respirator. To remove the battery 5, press the battery unlocking button 9 and pull the battery out of the power tool toward the rear. Do not exert any force. Observe the relevant regulations in your country for the materials to be worked. 13 ENGLISH 14 Gear Selection, Mechanical Operation f Actuate the gear selector 4 only when the machine is at a standstill. Startin

Pagina 38-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 39 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

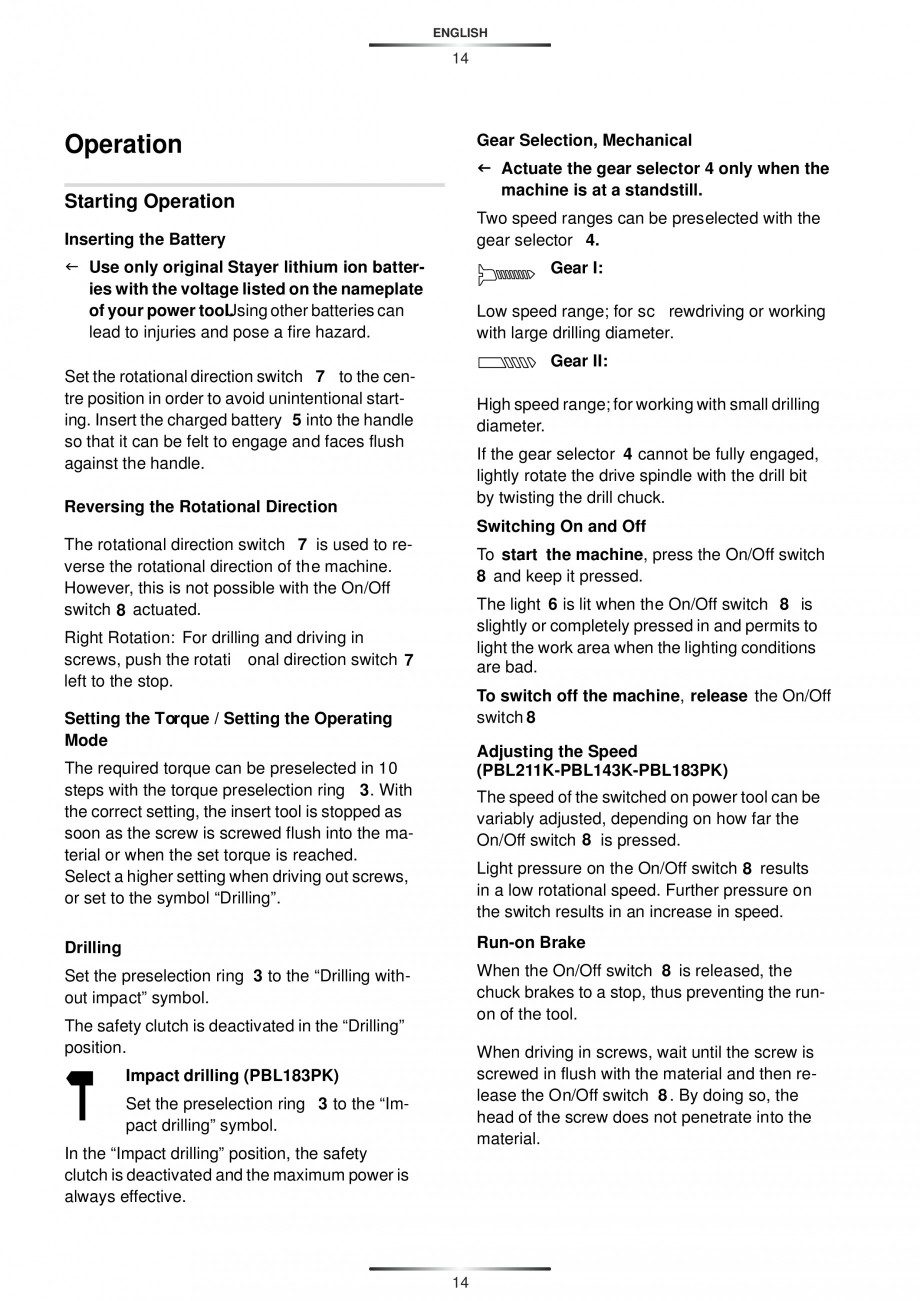

g Operation Two speed ranges can be preselected with the gear selector 4. Inserting the Battery f Use only original Stayer lithium ion batteries with the voltage listed on the nameplate of your power tool. Using other batteries can lead to injuries and pose a fire hazard. Gear I: Low speed range; for sc rewdriving or working with large drilling diameter. Gear II: Set the rotational direction switch 7 to the centre position in order to avoid unintentional starting. Insert the charged battery 5 into the handle so that it can be felt to engage and faces flush against the handle. High speed range; for working with small drilling diameter. If the gear selector 4 cannot be fully engaged, lightly rotate the drive spindle with the drill bit by twisting the drill chuck. Reversing the Rotational Direction Switching On and Off The rotational direction switch 7 is used to reverse the rotational direction of the machine. However, this is not possible with the On/Off switch 8 actuated. To st

Pagina 39-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 40 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

art the machine, press the On/Off switch 8 and keep it pressed. The light 6 is lit when the On/Off switch 8 is slightly or completely pressed in and permits to light the work area when the lighting conditions are bad. Right Rotation: For drilling and driving in screws, push the rotati onal direction switch 7 left to the stop. To switch off the machine, release the On/Off switch 8 Setting the Torque / Setting the Operating Mode Adjusting the Speed (PBL211K-PBL143K-PBL183PK) The required torque can be preselected in 10 steps with the torque preselection ring 3. With the correct setting, the insert tool is stopped as soon as the screw is screwed flush into the material or when the set torque is reached. Select a higher setting when driving out screws, or set to the symbol “Drilling”. The speed of the switched on power tool can be variably adjusted, depending on how far the On/Off switch 8 is pressed. Light pressure on the On/Off switch 8 results in a low rotational speed. Furthe

Pagina 40-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 41 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

r pressure on the switch results in an increase in speed. Drilling Run-on Brake Set the preselection ring 3 to the “Drilling without impact” symbol. When the On/Off switch 8 is released, the chuck brakes to a stop, thus preventing the runon of the tool. The safety clutch is deactivated in the “Drilling” position. When driving in screws, wait until the screw is screwed in flush with the material and then release the On/Off switch 8 . By doing so, the head of the screw does not penetrate into the material. Impact drilling (PBL183PK) Set the preselection ring 3 to the “Impact drilling” symbol. In the “Impact drilling” position, the safety clutch is deactivated and the maximum power is always effective. 14 ENGLISH 15 LED Lighting green = 75% Lighting yellow 51-75% Lighting red When the battery is no longer operative, please refer to an authorised after-sales service agent for Stayer power tools. Capacity 26-50% If the machine should fail despite the care

Pagina 41-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 42 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

taken in manufacturing and testing procedures, repair should be carried out by an after-sales service centre for Stayer power tools. Working Advice f Apply the power tool to the screw only when it is switched off. Rotating tool inserts can slip off. Transport The battery is tested according to UN document ST/SG/AC.10/11/Rev.4 Part III, subsection 38.3. It has effective protection against internal overpressure and short circuiting as well as devices for the prevention of violent rupture and dangerous reverse current flow. The lithium-equivalent content in the battery is below applicable limit values. Therefore, the battery is not subject to national or international regulations pertaining to dangerous mediums, neither as an individual component nor when inserted into a machine. However, the regulations governing dangerous goods may be relevant when transporting several batteries. In this case, it can be necessary to comply with special conditions (e.g., concerning the packaging). Ti

Pagina 42-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 43 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

ps After longer periods of working at low speed, allow the machine to cool down by running it for approx. 3 minutes at maximum speed with no load. For drilling in metal, use only perfectly sharpened HSS drill bits (HSS=high-speed steel). The appropriate quality is guaranteed by the Stayer accessories program. Before screwing larger, longer screws into hard materials, it is advisable to predrill a pilot hole with the core diameter of the thread to approx. 2 / 3 of the screw length. Maintenance and Service Maintenance and Cleaning f Before any work on the machine (e. g ., maintenance, tool change, etc.) as well as during transport and storage, set the rotational direction switch to the centre position. Unintentional actuation of the On/Off switch can lead to injuries. f For safe and proper working, always keep the machine and ventilation slots clean. 15 ENGLISH 16 Disposal The machine, accessories and packaging should be sorted for environmental-friendly recycling. Only for EC coun

Pagina 43-Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni montaj,...

Pagina 44 - Masina de gaurit si insurubat cu acumulator Li-ion 10.8V STAYER PBL 211K Instructiuni...

tries: Do not dispose of power tools into household waste! According the European Guideline 2002/96/EC for Waste Electrical and Electronic Equipment and its implementation into national right, power tools that are no longer usable must be collected separately and disposed of in an environmentally correct manner. Battery packs/batteries: Li-ion: Please observe the instructions in section “Transport”, Do not dispose of battery packs/batteries into household waste, fire or water. Battery packs/batteries should be collected, recycled or disposed of in an environmental-friendly manner. Only for EC countries: Defective or dead out battery packs/batteries must be recycled according the guideline 91/157/EEC. 16 DEUTSCH 17 f Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Sicherheitshinweise für Bohrmaschinen und Schrauber f Tragen Sie Gehör
