Manual tehnic titan-zinc NedZink NedZink

Limba: Romana
Produse încluse în această documentație: NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec
6 afisari
Tip documentatie: Instructiuni montaj, utilizare
Salvează pdf

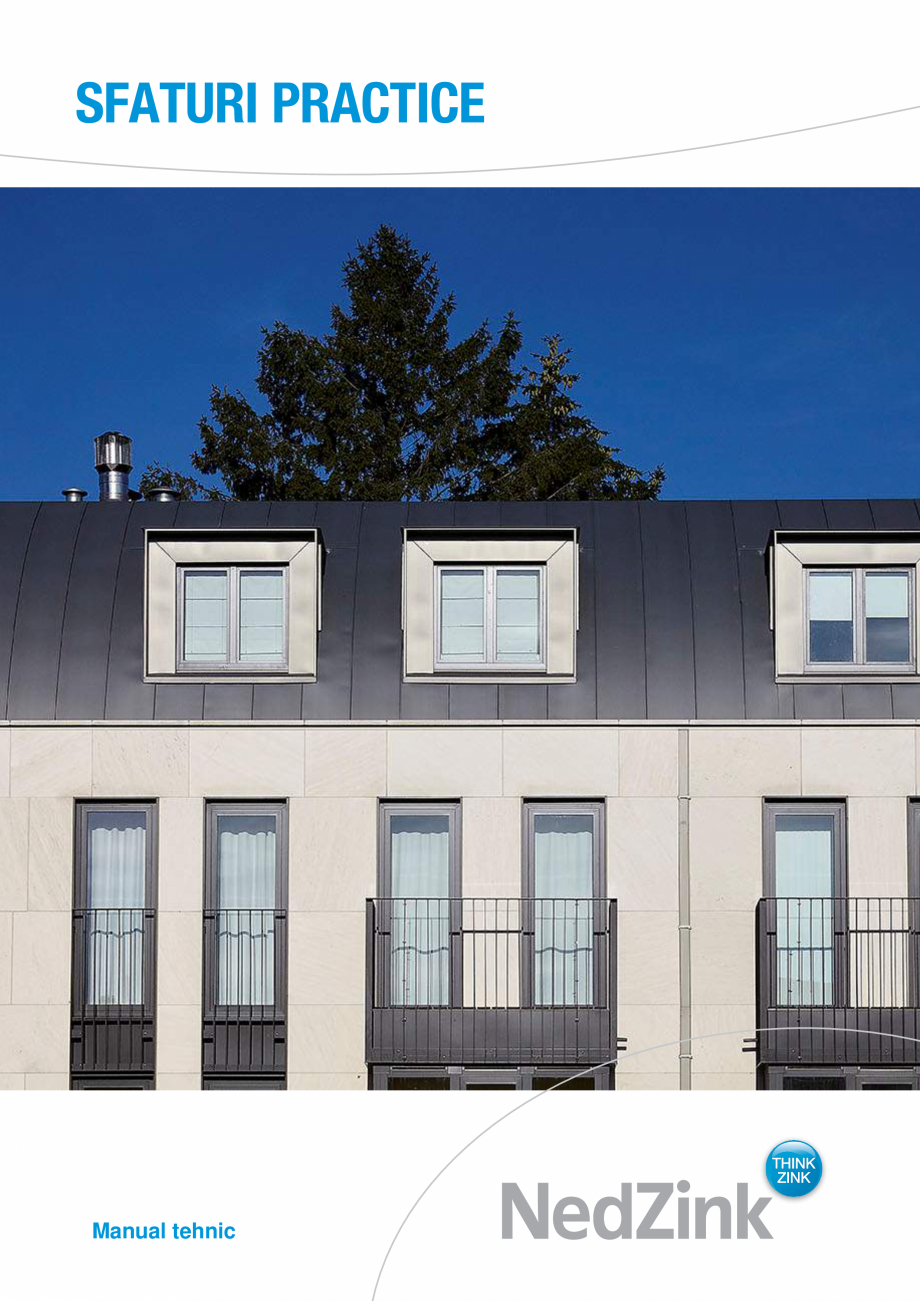

Pagina 1-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 2-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 3-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 4-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 5-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 6-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 7-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 8-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 9-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 10-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 11-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 12-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 13-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 14-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 15-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 16-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 17-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 18-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 19-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
Pagina 20-Manual tehnic titan-zinc NedZink NedZink NOIR, NATUREL, NEO, NOVA, NOVA COMPOSITE, NUANCE, Pro-Tec...
A B C D = = = = Tabla faltuita Placare din lemn Sort fronton Sort pazie A B C D E F = = = = = = Tabla faltuita Astereala Spatiu de ventilatie Sort acoperire Sort picurator Clema F E Sort streasina D Sectiune transversala A 25 mm Sort streasina B C Panou streasina A C B A = Tabla faltuita B = Dolie C = Sort agatare (similar cu cel de streasina) ta A tan Dis A B A = Tabla faltuita B = Dolie Nu se va bloca sectiunea de ventilatie! Dolia Dolia este linia formata de doua planuri inclinate ale acoperisului. Partea de jos a foii este taiata evazat si indoita pe spate. Aceasta indoitura este fixata printr-o clema aditionala care este sudata pe lungimea doliei. Dolia este fixata de astereala suport prin cleme de fixare. Distanta “A” depinde de panta acoperisului si poate fi calculata astfel: 15° ----- a = 200 mm a = 55 sin α 20° ----- a = 160 mm 25° ----- a = 130 mm 30° ----- a = 110 mm 35° ----- a = 100 mm 40° ----- a = 90 mm 45° ----- a = 80 mm Cand pan ... ascunde
