Documentatie atasata la

Termoizolatii din vata minerala de sticla pentru izolatii tehnice ISOVER

Manual de instalare a canalelor de aer autoportante Climaver ISOVER

Limba: Romana

Produse încluse în această documentație: Climaver A2 Neto, Climaver A2 Plus, Climaver Plus R, Climaver Neto, Climaver Deco, Climaver Star

72 afisari

Tip documentatie: Instructiuni montaj, utilizare

Pagina 1 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

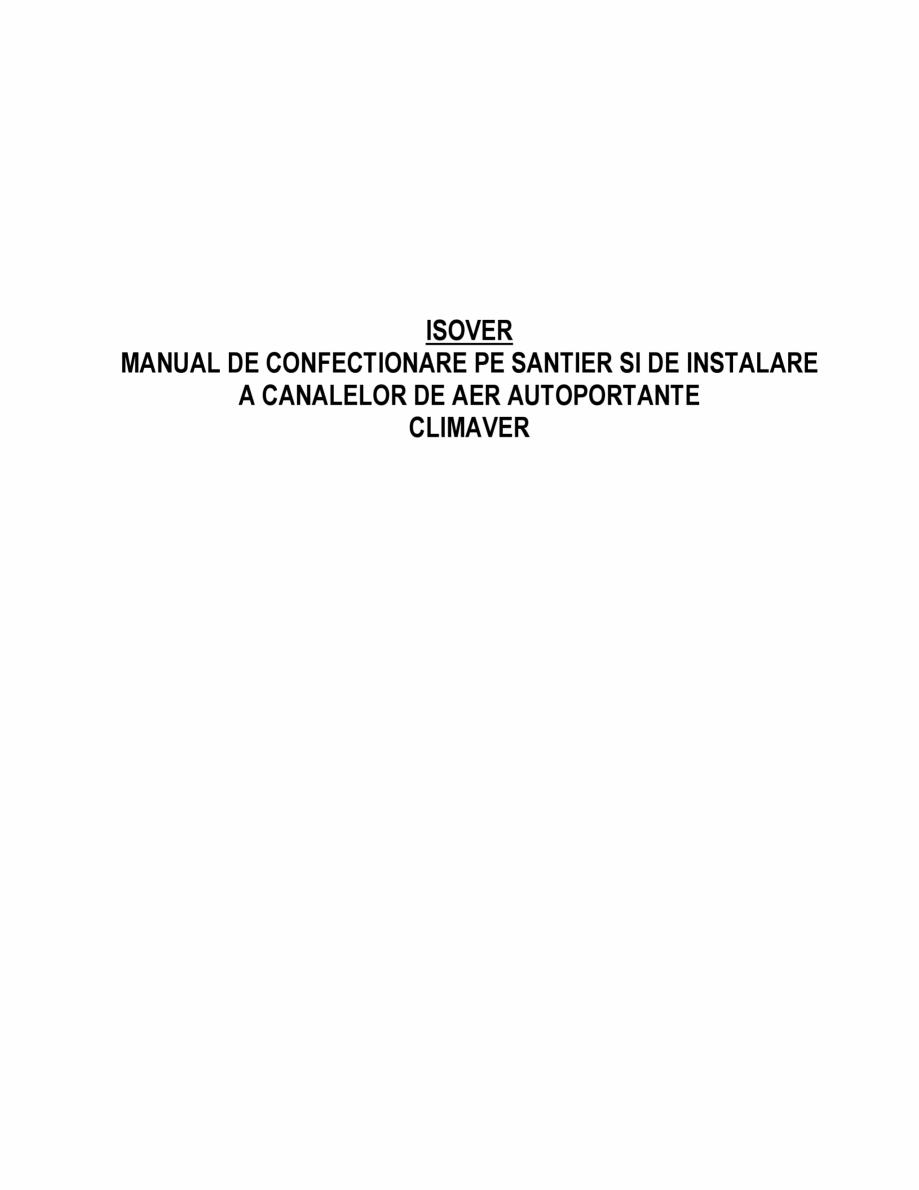

ISOVER MANUAL DE CONFECTIONARE PE SANTIER SI DE INSTALARE A CANALELOR DE AER AUTOPORTANTE CLIMAVER CUPRINS 1 2 3 4 5 6 7 8 9 INTRODUCERE IN PROBLEMATICA CONDUCTELOR DIN GAMA CLIMAVER ..............4 1.1 Caracteristicile conductelor CLIMAVER .............................................................................4 1.2 Metoda “Tronsonului drept” (TD) ........................................................................................5 1.3 SISTEMUL CLIMAVER METAL (SCM) ...........................................................................6 1.3.1 Componentele SCM......................................................................................................6 1.3.2 Avantajele SCM ...........................................................................................................7 1.4 CLIMAVER - paletizare.......................................................................................................7 PRINCIPII FUNDAMENTALE DE REALIZARE A COND

Pagina 1-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 2 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

UCTELOR .....................................8 2.1 Trasarea................................................................................................................................9 2.2 Taierea .................................................................................................................................9 2.3 Imbinarea ...........................................................................................................................11 2.4 Imbinarea transversala a elementelor ..................................................................................12 Fabricarea conductelor drepte.....................................................................................................13 3.1 Fabricarea unui tronson de conducta dreapta.......................................................................13 3.1.1 Asezarea profilului PERFIVER L la conductele din SCM...........................................16 3.2 Fabricarea unei conducte drepte din 2 pi

Pagina 2-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 3 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

ese ........................................................................16 3.3 Fabricarea unei conducte drepte dintr-un U si capac ...........................................................17 3.4 Fabricarea unei conducte drepte din 4 piese ........................................................................17 PIESE SPECIALE: SCHIMBARI DE DIRECTIE .....................................................................19 4.1 Fabricarea...........................................................................................................................19 4.2 Fabricarea de coturi ............................................................................................................21 4.2.1 Coturi cu unghiul mai mare de 90 de grade pornind de la conducta dreapta.................22 4.2.2 Cot la 90 de grade prin metoda tronsonului drept ........................................................22 4.3 Devierea .....................................................................

Pagina 3-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 4 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

........................................................23 PIESE SPECIALE - RAMIFICATII .........................................................................................26 5.1 Ramificatii duble ................................................................................................................26 5.1.1 Ramificatie dubla obtinuta din tronsonul drept ............................................................26 5.2 Ramificatii simple in “r”.....................................................................................................28 5.2.1 Ramificatii in “r” din tronson drept .............................................................................28 5.3 Ramificatia unei conducte din tronson drept in “toc de pantof”...........................................29 PIESE SPECIALE - REDUCTII ALE SECTIUNII ....................................................................31 6.1 Reductia unei sectiuni in U si capac....................................

Pagina 4-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 5 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

................................................31 6.2 Reductie la toate cele 4 fete ................................................................................................33 OPERATIUNI AUXILIARE......................................................................................................35 7.1 Realizarea unei usi de acces (portita de vizitare) .................................................................35 7.2 Racordul cu o grila .............................................................................................................35 7.3 Conectarea la ventilator ......................................................................................................36 7.4 Ranforsari ale conductelor ..................................................................................................38 7.5 Suporti................................................................................................................................41 7.5.1 Suporti pentru con

Pagina 5-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 6 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

ducte orizontale..............................................................................41 7.5.2 Suporti verticali ..........................................................................................................41 7.6 Conducte CLIMAVER - antemasuratori .............................................................................42 ANEXA I...................................................................................................................................43 8.1 Obiectul..............................................................................................................................44 8.2 Antecedente........................................................................................................................44 8.3 Experimentul......................................................................................................................45 8.3.1 Montarea ...............................................................................

Pagina 6-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 7 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

.....................................45 8.3.2 Rezultatele experimentului..........................................................................................46 8.3.3 Concluzii ....................................................................................................................48 ANEXA II..................................................................................................................................49 2 10 10.1 10.2 ANEXA III ............................................................................................................................51 Recomandari ale normativelor ............................................................................................51 Recomandari ale fabricantului ............................................................................................52 3 1 INTRODUCERE IN PROBLEMATICA CONDUCTELOR DIN GAMA CLIMAVER Idea de fabricare a panourilor din vata de sticla pentru realizarea conductelor a fost p

Pagina 7-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 8 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

erfectionata in SUA cu mai bine de 40 de ani in urma si de atunci se fabrica de catre una dintre societatile Grupului SAINT-GOBAIN din aceasta tara ( CERTAIN TEED CORPORATION). SAINT - GOBAIN ISOVER Spania, producator de vata minerala bazaltica si de sticla, fabrica aceste tipuri de panouri din anul 1967 sub denumirea comerciala CLIMAVER. Caracteristicile de rezistenta, flexibilitate, densitate si aderenta a vatei de sticla ISOVER, o califica ca un material foarte potrivit pentru fabricarea acestor panouri de densitate mare. Panourile din vata de sticla cu margini profilate CLIMAVER PLUS R, CLIMAVER A2, CLIMAVER NETO, CLIMAVER A2 NETO sunt certificate CE conform standardului SR EN 14303 si Regulamentului UE nr. 305/2011 al Parlamentului European si al Consiliului UE. Ele sunt compatibile cu standardul EN 13403. 1.1 Caracteristicile conductelor CLIMAVER Descriere: Panourile rigide sunt din vata de sticla aglomerata cu rasini termorezistente. Una din fete, cea care va constitui suprafat

Pagina 8-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 9 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

a exterioara a conductei, este acoperita cu un strat care indeplineste si functia de bariera contra vaporilor si confera etanseitate conductei. Cealalta fata, cea interioara, poate fi caserata cu impaslitura din fibra de sticla sau folie de AL. Aplicatii: Realizarea de conducte pentru distributia de aer in instalatii de incalzire, ventilatii, si aer conditionat. DIMENSIUNILE PANOURILOR Lungime (m) 3 Latime (m) 1.19 Grosime (mm) 25 Diferentele dintre densitatile vatei utilizate si a tipului de caserare a celor 2 fete definesc diferitele tipuri de panouri din GAMA CLIMAVER. GAMA CLIMAVER Conductivit. Termica λD Reactie la foc W/mo K la 10oC PLUS R 0,032 Nivel de etansare B – s1, d0 Clasa D Conditii maxime de utilizare Presiunea statica (Pa) Viteza aerului (m/s) Temperatura maxima (oC) <=800 <=18 90 <=800 <=18 90 <=800 <=18 90 Suprafata exterioara: folie din AL, tesatura din fibra de sticla si hartie Kraft Suprafata interioara: folie din AL si hartie Kraft Part

Pagina 9-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 10 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

ea de imbinare are marginea caserata cu folie de AL si hartie Kraft A2 0,032 A2 – s1, d0 Clasa D Suprafata exterioara: folie din AL, tesatura din fibra de sticla si hartie Kraft Suprafata interioara: folie din AL si hartie Kraft Partea de imbinare are marginea caserata cu folie de AL si hartie Kraft NETO 0,032 B – s1, d0 Clasa D Suprafata exterioara: folie din AL, tesatura din fibra de sticla si hartie Kraft Suprafata interioara: impaslitura din fibre de sticla de culoare neagra 4 Partea de imbinare are marginea caserata cu folie de AL si hartie Kraft A2 NETO 0,032 A2 – s1, d0 Clasa D <=800 <=18 90 Suprafata exterioara: folie din AL, tesatura din fibra de sticla si hartie Kraft Suprafata interioara: impaslitura din fibre de sticla de culoare neagra Partea de imbinare are marginea caserata cu folie de AL si hartie Kraft 1.2 Metoda “Tronsonului drept” (TD) O retea de distribuite de aer prin conducte este formata din tronsoane drepte unde viteza si directia

Pagina 10-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 11 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

aerului nu variaza si din alte tronsoane in care aerul isi schimba directia sau viteza. Metoda “Tronsonului drept” constituie baza construirii unei retele de conducte prin imbinare de elemente drepte si ramificatii obtinute tot din tronsoane drepte. Aceasta metoda prezinta avantaje clare in comparatie cu metodele traditionale: • Mai mare precizie • Rezistenta si calitate • Pierderi mai mici de presiune • Finisaj mai bun • Deseuri mai putine In metoda „Tronsonului drept” se pot utiliza toate tipurile de panouri CLIMAVER. Panourile CLIMAVER dispun de o liniatura de ghidaj pe invelisul exterior care faciliteaza obtinerea ramificatiilor din conductele drepte eliminand riscul greselilor de trasare. Sculele MTR realizeaza conductele drepte ca apoi sa fie transformate si in ramificatii, la unghiurile de taiere necesare. Datorita configuratiei lor speciale realizeaza o taietura curata si precisa cu inclinatia potrivita fiecarui caz. - fig. 1 In metoda “Tronsonului drept�

Pagina 11-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 12 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

� sunt strict necesare: • Adezivul COLA CLIMAVER, special realizat pentru vata minerala de sticla. Trebuie folosit totdeauna la montare pentru obtinerea unei rezistente mai mari la imbinarea pieselor fabricate prin metoda “Tronsonului drept” • Banda adeziva CLIMAVER - banda adeziva de AL pentru imbinarea la exterior a conductelor. Pe banda adeziva este inscriptionat “C” ca garantie a calitatii si a indeplinirii cerintelor tehnice. 5 1.3 SISTEMUL CLIMAVER METAL (SCM) Cele mai exigente cerinte in legatura cu calitatea aerului interior din instalatie, au motivat perfectionarea noului SCM in care montarea conductelor se bazeaza, de asemenea, tot pe metoda “Tronsonului drept”. 1.3.1 Componentele SCM • CLIMAVER PLUS R - panou din vata minerala de sticla ISOVER. Acest nou produs are, in exclusivitate, un sistem de margini care adauga panoului materialul necesar imbinarii intre tronsoane si se obtine din prelungirea stratului de caserare exterioara a panoului. - fig.2 �

Pagina 12-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 13 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

�� PERFIVER - profile metalice din AL care sunt de 2 tipuri: - PERFIVER L - are rolul de a acoperi si intari imbinarile longitudinale interne ale conductei. Este un profil exclusiv al SCM. - fig. 3 - PERFIVER H - bordeaza marginile golurilor sau a panoului de vata la conectarile conductei cu unitatile terminale (masini - ventilatoare, gratare, rame, etc.). Profilul PERFIVER H nu este un profil exclusiv al SCM. 6 - fig.4 • Adeziv COLA CLIMAVER • Banda autoadeziva CLIMAVER 1.3.2 Avantajele SCM Conductele din SCM bazate pe metoda “Tronsonului drept” si compuse din elementele prezentate anterior au fost perfectionate pentru a li se adauga celor 12 ani de garantie ai panourilor din GAMA CLIMAVER noi calitati de rezistenta si usurinta in intretinere. Multiplele incercari la care au fost supuse conductele din SCM pun in evidenta avantajele acestora, mentionate in continuare: • Omologarea conductelor din SCM de catre firme prestigioase de curatire a conductelor si dupa metode

Pagina 13-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 14 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

avansate utilizate pe plan international. • Durabilitatea - conductele din SCM au trecut in mod satisfacator testele de imbatranire accelerata bazate pe cicluri cu variatii de temperatura si umiditate repetate. Cel mai cunoscut din aceste teste este FLORIDA TEST (21 de cicluri de cate 8 ore, cu variatia umiditatii relative de la 18% la 98% si a temperaturii de la 25oC la 55oC). • Mai mare rezistenta mecanica la presiune. Incercarile ralizate dupa norma Americana UL181 permit ca in conditiile acestea sa se ajunga la o presiune statica de 800Pa (80mm col. apa). • Incercare la actiunea de dezvoltare si raspandire a sporilor ciupercilor de mucegai si microorganisme. Conductele nu favorizeaza dezvoltarea microorganismelor si a sporilor dupa cum se demonstreaza de catre “Laboratorul Independent” si in concordanta cu norma Americana “UL”. • Viteza de circulatie a aerului de pana la 18m/s. • Inalta absorbtie acustica (a se vedea fisa tehnica a sistemului). • Etanseitate max

Pagina 14-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 15 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

ima. La fel ca tot restul GAMEI CLIMAVER, conductele din SCM sunt cele care prezinta cele mai mici valori pentru pierderile prin filtratie. 1.4 CLIMAVER - paletizare O ultima imbunatatire primita de catre produsele CLIMAVER a fost paletizarea. Prin aceasta se obtine: • Imbunatatirea semnificativa a produsului pus in opera (conservarea mai buna a colturilor si marginilor panourilor ), datorita micsorarii numarului de manipulari pentru incarcare si descarcare. • O reducere cu peste 70% a timpului si efortului necesar pentru incarcarea si descarcarea materialelor in mijloacele de transport. • Optimizarea incarcarii mijloacelor de transport. In definitiv imbunatatirea produsului este continua pentru a face munca instalatorului mai usoara si mai productive. 7 2 PRINCIPII FUNDAMENTALE DE REALIZARE A CONDUCTELOR Conductele din gana CLIMAVER admit presiuni ale aerului de pana la 800 Pa si viteze ale aerului pana la 18 m/s. Definitie: Numim PIESE SPECIALE acele conducte de forme difer

Pagina 15-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 16 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

ite, adica acele tronsoane care nu sunt drepte (ex.: coturi, derivatii, ramificatii, reductii, etc.). Numim PIESA elementul care imbinat cu altul da o piesa speciala. In cele din urma, CAPAC, este un element sau piesa plana care imbinata cu altele constituie o piesa speciala sau un tronson drept. Fabricarea de diferite piese speciale si tronsoane drepte ale retelei de conducte incepe cu trasarea pe panou a diferitelor piese care apoi se vor taia si ansambla. Toate acestea se realizeaza cu un numar redus de scule care sunt si usor de utilizat. Prezentul manual incearca sa descrie operatiile care trebuiesc realizate pentru instalarea corecta a unei retele de distribuire a aerului. Se diferentiaza clar 2 metode de fabricare de piese speciale: • Metoda “Tronsonului drept” (metoda TD), este metoda recomandata in general si strict necesara pentru fabricarea pieselor speciale in SCM. • Metoda cu capace sau metoda traditionala, care, in acest manual, se va aplica doar in capitolul de r

Pagina 16-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 17 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

ealizare a reductiilor. Pentru ambele metode realizarea de tronsoane drepte este aceeasi, in schimb, diferentele sunt notabile in ceea ce priveste fabricarea de piese speciale. Desi exista masini automatizate pentru fabricarea tronsoanelor drepte de conducte, folosirea sculelor manuale este forma cea mai obisnuita de fabricare iar acestea sunt strict necesare pentru realizarea de piese speciale mai ales prin metoda cu capace. Pentru fabricarea conductelor se cer urmatoarele: CLIMAVER PLUS R Metoda TD cu capace Material Panouri de vata de sticla CLIMAVER Profile PERFIVER L Profile PERFIVER H Adeziv COLA CLIMAVER pentru intarirea imbinarilor transversale de la fabricarea pieselor speciale Scule MTR Scule CLIMAVER MM Rigla echer CLIMAVER MM Circular tangential cu aspiratie Cutit cu 2 taisuri dintre care unul rotunjit, un capsator, o spatula flexibila din plastic Banda autoadeziva de AL pentru lipirea imbinarilor exterioare 8 SCM X X X - X X X X X X X X X X X X X X X X X X

Pagina 17-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 18 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

2.1 Trasarea Odata cunoscute sectiunile si tipul de elemente din reteaua de conducte (tronson drept, cot, ramificatie, etc.) se traseaza pe panou sau pe tronsonul drept diferitele piese, se taie si se asambleaza. Trasarile facute pe panou se materializeaza prin taiere cu sculele CLIMAVER MM sau CLIMAVER MTR. Se insista asupra facilitatii trasarii de tronsoane drepte utilizand rigla echer CLIMAVER MM a carei folosire este explicata in acest manual. 2.2 Taierea Se vor detalia in imaginile urmatoare dimensiunile si taierile care trebuiesc facute in functie de tipul de element care se va realiza. Sculele CLIMAVER MM utilizeaza cutite de otel de buna calitate si care sunt usor de schimbat. Au fost perfectionate special pentru a taia complexul vata-caserare al placii CLIMAVER PLUS la forma necesara imbinarii (realizeaza canale pentru a permite indoirea placii la un unghi de 90o si indeparteaza materialul din aceste canale). - fig. 5 - Nota: acest tip de taietura confera o mai mare rigidit

Pagina 18-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 19 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

ate sectiunii din care motiv este recomandata in locul sculelor care fac taieturi in forma de V. Utilizand la trasare rigla echer si restul sculelor CLIMAVER MM, munca devine mai usoara. 9 - fig.6 Sculele se compun dintr-un corp pe care se monteaza cutitele. Noua generatie de scule CLIMAVER MM are incorporate un dispozitiv care, simultan, taie canalul si faciliteaza indepartarea materialului. Pe panou se marcheaza linia de referinta care serveste pentru traseul urmat de scula de taiat. Cu ajutorul riglei echer nu mai este necesar sa se marcheze linia de referinta. Alta scula strict necesara este cutitul cu dublu tais. - fig. 7 Se poate vedea in desen utilitatea lui la taiere si curatire de material a canalului de capat. 10 2.3 Imbinarea Exista 2 tipuri de imbinare: • imbinarea interioara - aceasta operatie se realizeaza in mod obligatoriu la imbinarea pieselor pentru obtinerea pieselor speciale (coturi, derivatii, etc.). - fig 8 - • Imbinarea se obtine aplicand un cordon

Pagina 19-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 20 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

de adeziv COLA CLIMAVER pe marginea interioara a sectiunii vatei pe intregul perimetru al unei singure piese. Sustinerea care va permite intarirea adezivului cu piesele in pozitie corecta se realizeaza aplicand niste benzi adezive, transversal, pe imbinarea exterioara in fiecare plan al conductei. Imbinarea exterioara - aceasta imbinare, atat timp cat a fost realizata corect, asigura o foarte buna etanseitate, pierderile de aer fiind infime. IMPORTANT: pentru a garanta rezistenta si durabilitatea conductelor, benzile adezive trebuie sa indeplineasca urmatoarele conditii: - folia sa fie din AL pur de 50microni grosime, cu adeziv pe baza de rasina acrilica; - latimea minima a benzii trebuie sa fie de 65mm; - omologare dupa norma americana UL 181-A-P sau garantie similara de la fabricant: (rezistenta la tractiune R>=2,8N/mm2; alungirea <= 5%; forta de desprindere ( la 180o) >= 0,5N/mm2; forta de ,desprindere (20oC)>=0,36N/mm2 - 24h). Sfaturi pentru aplicarea benzii adezive. Pentru aplic

Pagina 20-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 21 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

area benzilor de AL temperatura aerului trebuie sa fie peste 0oC. Trebuiesc curatate suprafetele pe care se aplica banda. Se preseaza cu ajutorul unei spatule din plastic pana apare in relief profilul de pe caserarea exterioara. Pentru imbinarile longitudinale, la obtinerea tronsonului si la imbinarile transversale intre tronsoane, lipirea cu banda se va face dupa capsarea invelisului exterior. Banda adeziva se va aplica jumatate (3,25cm) pe panou si jumatate pe materialul de caserare indoit pe muchia tronsonului. Pentru imbinarile pieselor, la construirea pieselor speciale prin metoda TD, nu este necesara prinderea cu capse inainte de acoperirea rostului cu banda adeziva, lipirea imbinarilor facandu-se cu adeziv COLA. SAINT-GOBAIN CRISTALERIA SA. comercializeaza banda CLIMAVER care indeplineste cerintele normei UL 181. Ca marca a calitatii, pe toata lungimea benzii, este imprimata marca C. 11 2.4 Imbinarea transversala a elementelor Asa cum s-a aratat, la imbinarile exterioare, imb

Pagina 21-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 22 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

inarea transversala a elementelor, se realizeaza asezand suprafetele a 2 tronsoane de conducta in acelasi plan, capsand prelungirea caserarii unuia de celalalt si lipind imbinarea cu banda autoadeziva. Simplitatea montajului consta in faptul ca marginile elementelor care trebuiesc imbinate sunt prelucrate in falt, astfel incat jumatatea unuia din ele completeaza jumatatea lipsa a celuilalt tronson. - fig. 9 Placile din GAMA CLIMAVER au marginile prelucrate in falt din fabrica, usurandu-se astfel operatiunea de ansamblare. Pentru ca densitatea vatei din aceste margini faltuite este mai mare ca in restul panoului se mareste rigiditatea imbinarii, iar pentru ca aceasta margine din imbinare este caserata se obtine un finisaj interior perfect. 12 3 Fabricarea conductelor drepte Tronsoanele drepte sunt piesele cele mai simple si usor de realizat. Cu sculele CLIMAVER MM si rigla echer se simplifica si mai mult fabricarea acestor tronsoane, datorita faptului ca se elimina operatiunile de m

Pagina 22-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 23 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

asurare si marcare a celor 2 laturi ale panoului, necesare pentru o croire corecta. Tronsoanele drepte sunt elemente de baza pentru fabricarea diferitelor piese speciale din reteaua de conducte, folosind metoda TD. Din acest motiv, aceasta metoda este cea mai rapida si mai usoara. In urmatoarele desene se arata diferitele forme de fabricare a conductelor drepte depinzand de marimea panourilor disponibile si de sectiunea pe care dorim sa o obtinem. - fig. 10 Pentru a utiliza si resturile de panou sau pentru necesitatea de a construi conducte de sectiune mare, ne orientam spre forma cea mai logica de obtinere a conductei. 3.1 Fabricarea unui tronson de conducta dreapta. Se pune problema realizarii unui tronson drept cu dimensiunile interioare (a*b). Toate taieturile descrise se vor realiza incepand de la margina de imbinare avansand spre cealalta margine. 1. se va aseza rigla echer cu dimensiunea “a” a sectiunii conductei ce trebuie obtinuta astfel incat sa coincide cu marginea sta

Pagina 23-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 24 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

nga a panoului CLIMAVER (1). Se va trece cu scula CLIMAVER MM cu punct rosu (2). 13 - fig. 11 - 2. se aseaza rigla echer cu dimensiunea “b” a celeilalte laturi a sectiunii ce trebuie obtinuta, incepand de la taietura din dreapta a santului precedent (3). Taierea se face cu scula CLIMAVER MM cu punct rosu (4). - fig. 12 3. se va repeta pasul 2 cu masura “a” asezand dimensiunea pe utima taietura (5) si taind din nou cu scula marcata cu rosu[.6 ] 14 - fig. 13 - 4. in final, la fel ca ala punctele 2 si 3, se masoara de la ultima taietura (7) dimensiunea “b” si se taie cu scula marcata cu albastru(8). Prin acest mod de taiere se elibereaza portiunea de caserare necesara imbinarii de pe muchia tronsonului. Cu cutitul se va taia pentru a separa partea de vata in plus de pe aceasta portiune de caserare. - fig. 14 Rezumand: rigla echer transporta dimensiunile sectiunii interioare ale conductei a*b deplasandu-se inspre dreapta incepand de la ultima taietura si taind de 3 or

Pagina 24-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 25 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

i cu CLIMAVER MM cu punct rosu si ultima cu punct albastru. - fig. 15 In fig.15 este o schema a modului de masurare a distantelor intre taieturi (in mm), a sculelor ce trebuiesc folosite si unde trebuiesc aplicate daca nu se foloseste rigla echer. 15 In cazul in care se utilizeaza rigla echer masurile rezulta direct, pe rigla fiind scazuti in mod automat cei 40 de mm. Daca s-a utilizat toata latimea panoului (1,19m), pentru completarea sectiunii, se va utiliza un element debitat cu scula cu punct negru. Imbinarea pe muchia ultima, pentru a prefigura tronsonul drept, trebuie sa se realizeze, in cazul SCM, asezand profilele PERFIVER L in toate taieturile de imbinare, fortand inchiderea fetelor conductei pana la obtinerea unghiurilor de 90o. Una din extremele panoului va avea o lungime a caserarii care se va capsa. - fig. 16 - 3.1.1 Asezarea profilului PERFIVER L la conductele din SCM Fabricarea unui tronson drept de conducta din SCM se bazeaza pe cele aratate anterior, comune tuturo

Pagina 25-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 26 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

r conductelor din GAMA CLIMAVER dar, spre deosebire de acestea, in fiecare taietura efectuata cu sculele indicate, se aseaza un profil PERFIVER L de 1,155m lungime care va intari imbinarea longitudinala interioara a conductei drepte. - fig.17 - 3.2 Fabricarea unei conducte drepte din 2 piese Se vor marca pe panou, incepand de la marginea stanga, consecutiv, dimensiunile “a” si “b” ale sectiunii conductei. Se va trece peste prima masura cu scula cu punct rosu iar peste cea de a doua cu cea cu punct albastru. Se va proceda, pentru a doua piesa, ca si in cazul anterior. 16 - fig. 18 In fig.18 se realizeaza o schema a masurarii in mm, a sculelor care se vor utilize si locul unde se foloseste fiecare. Daca s-ar folosi rigla echer aceasta scade automat cei 40mm. 3.3 Fabricarea unei conducte drepte dintr-un U si capac Se diferentiaza de procedeul anterior doar prin obtinerea piesei U care se va realiza asezand rigla echer pe dimensiunea “a” si taind cu scula cu punct rosu. D

Pagina 26-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 27 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

e la ultima taietura dreapta se va masura cu rigla echer dimensiunea “b” si se va taia cu aceeasi scula. In final, de la ultima taietura, masuram “a” si taiem cu scula cu punct albastru. Capacul se obtine marcand distanta de baza “b” si taind cu scula albastra. Pe cele 2 extreme unde taieturile au fost facute cu scula cu punct albastru, vom decupa cu dosul lamei cutitului pentru a obtine banda de caserare care se va capsa. - fig.19 Pentru forma finala se capseaza si se lipeste cu banda adeziva. 3.4 Fabricarea unei conducte drepte din 4 piese Aceasta piesa este fundamentala pentru toate piesele speciale care se obtin prin metoda capacelor, chiar daca pentru conductele drepte are sens doar pentru sectiunile mari. Sectiunea desfasurata se compune din 4 capace egale 2 cate 2.: (a - 40) si (b - 40). Astfel cele 4 fete vor avea o latura taiata cu scula cu punct albastru si o latura taiata cu cutitul, fara falt. Masurarea capacelor se incepe de la latura stanga a panoului cu (a-

Pagina 27-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 28 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

40mm), unde “a” este baza sectiunii interioare a conductei. Odata marcata aceasta dimensiune o va face sa coincida cu linia ghid si vom taia cu scula CLIMAVER MM cu bulina albastra. Vom taia panoul pe linia obtinuta si vom curati banda de imbinare. Se va repeta procedeul pentru a obtine celalalt capac (1) si de asemenea pentru capacele (2) si (4) dar, natural, inlocuind masura „a” cu masura (b-40mm). 17 In final, pentru obtinerea tronsonului drept se va capsa banda de imbinare de la fiecare capac pe partea dreapta a celuilalt capac, se vor aseza profilele PRFIVER L (in cazul SCM) si se va inchide conducta cu al patrulea capac, capsand si lipind cu banda adeziva fiecare imbinare. Insistam ca, in cazul utilizarii riglei echer, nu este necesara scaderea celor 40mm.ci este sufficient sa se ia direct dimensiunile „a” si „b”. 18 4 PIESE SPECIALE: SCHIMBARI DE DIRECTIE 4.1 Fabricarea In acest capitol vom trata tema construirii schimbarilor de directie. In mod traditional,

Pagina 28-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 29 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

piesele speciale s-au fabricat prin metoda capacelor. In acest manual propunem o a doua metoda, metoda TD care faciliteaza calitatea montajelor si este valabila atat pentru conductele din SCM cat si pentru restul conductelor din GAMA CLIMAVER. Metoda TD, pentru fabricarea de piese speciale, se bazeaza, asa cum indica si numele, pe construirea lor, incepand de la tronsoanele de conducte drepte. Piesele care vor constitui piesele speciale se obtin prin sectionarea, dupa anumite principii ,a tronsoanelor drepte. • Daca se realizeaza o instalatie cu conducte din CLIMAVER PLUS R, fara profile, se folosesc sculele MTR sau cutitul cu maner de lemn, respectand in mod obligatoriu unghiurile de incidenta ale acestuia. • Daca conductele sunt in SCM, vor avea incorporate profile longitudinale PERFIVER L. Cand trebuie sa taiem aceste profile din AL forma cea mai rapida si simpla este utilizarea unui circular tangential (flex). In ceea ce priveste discul, diametrul este de 130mm. cu 80 de dinti

Pagina 29-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 30 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

. Adancimea taieturii nu va fi mai mica de 38mm si nici mai mare de 40mm. pentru aceasta circularul are un dispozitiv de ajustare. Circularul va avea alt dispozitiv pentru inclinarea la unghiul de taiere cerut. In general se vor realize taieturi perpendiculare si inclinate la 22,5 grade si 45 grade fata de verticala. IMPORTANT: Pentru motive de securitate si igiena a muncii va trebui conectat la circular un aspirator. - fig. 20 - Taierea la colturi, inclusiv a profilelor PERFIVER L, se va face cu circularul, restul fiind taiat cu un cutit. In urmatoarele desene se pot observa cele 3 pozitii de incidenta utilizate pentru realizarea tuturor pieselor speciale. 19 - fig.21 In continuare se vor prezenta schemele care detaliaza pasii necesari a fi facuti pentru obtinerea pieselor speciale. Simboluri utilizate in scheme: discul, cutitul, sculele MTR. - fig. 22 Inclinarea acestor scule arata ca taietura poate sa nu fie totdeauna perpendiculara pe conducta (0 grade). Unghiul exact de taie

Pagina 30-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 31 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

re fata de suprafata conductei se va indica mai jos. Numarul indica gradul de inclinare al circularului sau al cutitului. Sageata reprezinta directia pe care o are circularul sau cutitul atunci cand taie. In urmatorul exemplu se observa cele 3 posibilitati de taiere: 20 - fig. 23 Dupa operatiunile de taiere se va proceda la imbinarea diferitelor piese obtinute. Imbinarea acestor piese se va realiza conform celor expuse in cap. 2, atat pentru imbinarea interioara cat si pentru cea exterioara a conductelor. 4.2 Fabricarea de coturi Cotul este prima piesa speciala a carei constructie se explica in acest manual. Cum s-a precizat deja, numin piesa speciala conducta de forma speciala, adica tronsoanele care nu sunt drepte. Cot este orice schimbare de directie in retea, fara sa existe bifurcare a fluxului de aer care circula. Se va evita intotdeauna construirea de coturi sau orice alt tip de piesa speciala prin curbe pure (circulare), datorita faptului ca pentru realizarea lor sunt necesa

Pagina 31-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 32 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

re un nr. mai mare de taieturi ale partii interioare, ceea ce slabeste piesa speciala si poate duce la o degradare a vatei de sticla in cazul unei executii incorecte. Datorita usurintei de realizare, se explica in continuare construirea de coturi in unghi mai mare de 90 grade. 21 - fig. 24 - 4.2.1 Coturi cu unghiul mai mare de 90 de grade pornind de la conducta dreapta Aceste coturi se realizeaza pornind de la un tronson drept. Se marcheaza linia de taiere dupa cum arata fig. 24 si se taie cu sculele MTR (sau, in SCM, cu circularul transversal) dupa planul imaginar care traverseaza conducta si trece prin linia mentionata. Taieturile cu scula MTR galbena (sau in cazul SCM, cu discul inclinat cu unghiul beta) se vor realiza mai intai, apoi taieturile cu scula cu bulina alba (discul perpendicular pe suprafata conductei in cazul SCM). Una din piesele obtinute se roteste pentru a forma cotul. Nu este posibila imbinarea in fals si nici nu se pot capsa piesele, din acest motiv fiind stric

Pagina 32-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 33 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

t necesara aplicarea cordonului de adeziv COLA pe marginile interioare (in sectiune) ale unuia din tronsoanele de imbinat. Cand se imbina piesele se vor sustine cu banda adeziva, iar adezivul in exces se va indeparta cu o spatula din plastic. Dupa aceasta operatie se lipeste cu banda adeziva CLIMAVER zona exterioara, pe intreg perimetrul. Imbinarea va ramane etansa si rigida, atat in interior cat si in exterior. 4.2.2 Cot la 90 de grade prin metoda tronsonului drept Acesta este sistemul indicat pentru fabricarea de coturi. Se porneste de la un tronson drept care, in cazul conductelor din SCM, va avea deja prevazute profilele PERFIVER L. Pe una din fetele tronsonului drept se ia o linie ghid care apare pe caserarea exterioara si se marcheaza verticalele corespunzatoare. Pe ultima fata se unesc cele 2 verticale trasate. Cu sculele MTR sau cu circularul se taie conducta avand grija la inclinarea taieturii (scula cu punct alb, sau discul perpendicular pe suprafata conductei). Taietura pe

Pagina 33-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 34 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

suprafata exterioara se face dupa liniile inclinate la 22,5 grade. Asa se obtine prima din cele 3 piese care vor forma cotul. La o distanta de minim 15cm de liniile anterioare se realizeaza aceeasi operatie dar in unghi de 22,5 grade simetric primei taieturi ( simetric fata de axul perpendicular pe lungimea tronsonului). Asa obtinem cele 3 tronsoane ale conductei. Rotim cu 180 de grade piesa din mijloc si formam cotul. Imbinarea intre piese se realizeaza ca la punctul anterior. Trebuie urmata una din liniile trasate pe suprafata exterioara sau una imaginara, paralela cu acestea, cu un unghi de 22,5 grade. Daca nu se urmeaza aceasta linie se obtin coturi diferite de 90 de grade ( coturi inchise sau deschise). 22 - fig. 25 - Prezentare schematica: - fig. 26 - 4.3 Devierea Devierea poate fi uneori necesara pentru a evita obstacole interpuse in traiectoria dreapta a conductei. Conducta isi mentine sectiunea constanta pe toata lungimea ei. Figura urmatoare (27) arata trasarea necesara

Pagina 34-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 35 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

pentru realizarea acestei devieri 23 - fig. 27 - Prezentare schematica: - fig. 28 24 25 5 PIESE SPECIALE - RAMIFICATII 5.1 Ramificatii duble Numim ramificatie dubla, piesa speciala care provoaca o bifurcatie a aerului care circula in retea putand fi schimbata directia unei ramuri (ramificatie in “r”) sau a ambelor (ramificatie dubla sau “pantalon”). Exista diferite tipuri de ramificatii sau bifurcatii iar pentru trasarea lor folosim ceea ce a fost explicat pana acum, dand doar explicatiile speciale fiecarei piese in particular. Trebuie semnalat ca ramura principala va trebui sa fie de o sectiune mai mare decat ramificatia, pentru o distributie corecta a aerului. 5.1.1 Ramificatie dubla obtinuta din tronsonul drept - fig. 29 - 26 - fig. 30 Coturile ramificatiei din aceasta figura, numita in mod comun “pantalon” se realizeaza asa cum a fost prezentata anterior. Coturile pot avea sectiuni diferite iar suma acestora poate fi superioara sectiunii conductei princi

Pagina 35-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 36 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

pale, desi inaltimile trebuie sa fie egale. Primul lucru este sa trasam linia “r” perpendiculara pe sectiunea conductei principale si care trece prin intersectia curbelor de raze A si B care reprezinta latimea sectiunilor exterioare ale ramurilor. Prin aceasta linie va trece imbinarea celor 2 ramuri. Trasam linia 1 urmand directia uneia din liniile ghid, pana la extremitatea cea mai indepartata. In continuare vom trasa linia 2 dupa directia perpendiculara pe directia conductei principale. Din cealalta extremitate a liniei 2, urmand directia liniei ghid, trasam linia 3 care se va uni cu linia deja obtinuta dandune forma taieturii conductei principale pentru a se putea imbina cele 3 elemente precum si dimensiunile „a” si „b” pe care le vom translata ramurilor. Dimensiunile „a” si „b” odata transportate pe 2 linii ghid din fiecare ramura se unesc punctele interioare prin 2 drepte cu inclinatia la 45 de grade, cu extremele ramificatiilor. Se va verifica usor ca atunci c

Pagina 36-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 37 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

and suma sectiunilor interioare ale ramificatiilor este egala cu sectiunea interioara a conductei principale se vor taia doar la 45 de grade marginile pieselor in zona de imbinare cu ramificatiile. - fig. 31 A nu se uita sa se lipeasca cu banda adeziva partea exterioara a imbinarii si cu adeziv COLA pe partea interioara a tronsoanelor. 27 5.2 Ramificatii simple in “r” 5.2.1 Ramificatii in “r” din tronson drept Se va realiza ca si ramificatia dubla sau “pantalon” din 3 tronsoane drepte. In acest caz doar una din ramificatii va fi taiata, la fel ca si conducta principala care va avea o taietura inclinata la 22,5 grade pentru a se adapta ramificatiei. 28 - fig. 32 Primul lucru care trebuie facut este sa se traseze linia perpendiculara pe sectiunea conductei principale care trebuie sa treaca prin intersectia curbelor de raze A si B (A si B fiind latimea sectiunilor exterioare a conductei principale micsorate si a ramificatiei respective). Astfel obtinem dimensiunile „a�

Pagina 37-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 38 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

�� si „b”. Translatam dimensiunea „b” a ramificatiei dupa una din liniile ghid si de la punctul ei extrem trasam o linie la 45 de grade obtinand astfel dimensiunea „d”. Pe conducta principala se traseaza dimensiunea „d” si de la ea se taie dupa una din liniile ghid rezultand dimensiunea „b” - folosita anterior. Pe conducta principala cu sectiunea micsorata trasam dimensiunea „a” (pe muchie) si taiem dupa o linie la 45 de grade. Se asambleaza piesele obtinute pentru a forma ramificatia “r”. Spre deosebire de ramificatia dubla a carei imbinare interioara este un ansamblu lipit perfect si cu adeziv, imbinarea interioara a ramificatiei “r” nu se poate lipi cu adeziv in toate portiunile din care cauza se utilizeaza numai lipirea cu banda adeziva din AL. Pentru imbinarea tronsonului secundar, fara schimbare de directie, vor trebui aplicate 2 mici decrosuri in care sa intre faltul conductei principale. 5.3 Ramificatia unei conducte din tronson drept in “toc

Pagina 38-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 39 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

de pantof” Desi acest tip de ramificatie nu este recomandat, poate fi util in conexiuni la difuzoare, gratare, sau alte elemente, facandu-se repede si usor. Pentru obtinerea unui “toc de pantof” prin metoda TD se ia o linie ghid de pe suprafata exterioara ca si in cazul cotului. In continuare se va realiza o alta sectiune la distanta de minim 10 cm de cea anterioara, dar de asta data cu un unghi de 45 de grade. Se vor efectua taieturile avand grija la unghiul de atac al discului circularului, al cutitului sau cu o scula MTR adecvata. Se imbina piesele lipindu-le cu adeziv COLA CLIMAVER si banda CLIMAVER. Pentru a imbina conducta principala cu ramificatia se va folosi un profil PERFIVER H in conducta principala, lasand libera o sectiune egala cu sectiunea externa a “tocului de pantof” care trebuie imbinat. Pentru a termina se va lipi cu banda de AL perimetrul format de ramificatie. - fig. 33 - 29 - fig. 34 - 30 6 PIESE SPECIALE - REDUCTII ALE SECTIUNII Alte piese specia

Pagina 39-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 40 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

le foarte obisnuite in instalatii sunt reductiile. Acestea reprezinta schimbari in sectiunea conductelor si se utilizeaza pentru a corela viteza cu debitul de aer, principalele caracteristici ale instalatiei. Trebuie subliniat ca reductiile sunt singurele piese speciale care se fabrica prin metoda capacelor. De asemenea trebuie tinut cont de faptul ca si metoda TD se poate folosi in unele cazuri. Pentru SCM profilele trebuiesc taiate dupa conturul elementelor sectiunii si asezate in timpul montarii pieselor. Exista diferite tipuri de reductii in functie de numarul planurilor care trebuiesc reduse (1, 2, 3 sau 4 fete) si de axa celor 2 guri (centrata sau descentrata). Trebuie sa subliniem o serie de aspecte comune trasarii tuturor reductiilor. Acestea sunt: • Intotdeauna trebuie lasata o parte dreapta „x” inainte de imbinarea reductiei la tronsonul drept (x>=10cm) la ambele capete; • Cu cat reductia este mai lunga (>30cm) cu atat se evita mai bine socurile curentului de aer; •

Pagina 40-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 41 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

Totdeauna, cand este posibil, se va incepe trasarea de la capacul plan pentru ca acesta sa serveasca drept ghid pentru restul trasarii; • Toate piesele de racord vor trebui sa aiba taieturi transversale cu unghi inchis. Se va evita, daca este posibil, sa se lase taieturi deschise care pot slabi elementul; • Trebuie tinut cont de faptul ca, daca reductia este de refulare sau de admisie, faltul de imbinare se va orienta in consecinta (in sensul curentului - vezi Fig. 9); • In cazul capacelor cu inclinatie, in mod normal vom realiza la distanta „x” o taietura inclinata interioara, intotdeauna in partea spre care se inclina capacul si alta identica, exterioara la cealalta margine a capacului, tot la distanta „x”; • Sunt cazuri in care, atunci cand are loc o schimbare brusca de sectiune sau de directie, trebuiesc executate sanfrenari ale marginilor panoului; • Atat crestaturile cat si sanfrenarile trebuiesc lipite cu adeziv COLA CLIMAVER si banda adeziva. 6.1 Reductia un

Pagina 41-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 42 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

ei sectiuni in U si capac - fig. 35 Pentru a realiza forma U vom face 2 taieturi cu scula cu punct rosu la distantele (a+1)cm si (b+1)cm. Trebuie tinut cont ca daca folosim rigla echer pentru a face aceste taieturi nu mai este necesar sa marcam 1cm. in plus. Vom trasa 2 linii paralele marginilor panoului la distanta „x” (care poate fi aceeasi sau nu) de ambele margini. 31 - fig. 36 In marginea pe care vrem sa o reducem vom trasa o linie la distanta (c+1)cm pana la x, fata de capacul 1 si la (c+2)cm fata de capacul 3. Pe acest capac 3 va trebui, de asemenea, sa marcam o linie de la margine pana in „x” la distanta (a+2)cm in partea superioara. De la linia „x” vom uni partea superioara neredusa cu partea inferioara redusa. Taiem marginea stanga a capacului 1 si cea dreapta a capacului 3. In final facem capacul 4 cu dimensiunea „b”, acest capac trebuind sa aiba o taietura, facuta cu scula cu punct albastru, la fiecare capat. Pe capacul 4 vom face o crestatura interioara

Pagina 42-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 43 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

intr-un capat si una exterioara in celalalt capat. Acest capac, in mod normal, este mai scurt ca celelalte 3 datorita faptului ca traseul inclinat este mai mare iar pentru a compensa aceasta taiem ce este in plus la celelalte elemente. - fig. 37 - In cazul in care se instaleaza conducte din SCM vom introduce, in timpul ansamblarii, profile PERFIVER L masurate si taiate anterior in mod adecvat. 32 6.2 Reductie la toate cele 4 fete - fig. 38 Un alt tip posibil de reductie este cea la 4 fete. Este o reductie in 2 dimensiuni, trecand de la o sectiune (a*b) la alta (c*d). in cazul acestei reductii, diferita fata de cea anterioara, nici o fata nu ramane plana. Cu aceasta constructie se reuseste sa se obtina reductii in latime si in inaltime, caz in care, intrarea si iesirea raman centrate. Pentru aceasta dimensiunile „e” si „f” din schema trebuie sa fie egale. Toate fetele vor fi indoite din care cauza trebuiesc facute taieturi pentru a putea modela fiecare piesa componenta.

Pagina 43-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 44 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

Acest tip de piesa speciala se obtine totdeauna din capace, asa cum este descris in continuare. Orice tip de reductie se poate deduce cu usurinta de la cele 2 prezentate in acest manual. • Pentru realizarea acestor reductii trebuie sa facem cate 2 piese si cate 2 capace egale intre ele; • Pentru capac vom masura, la partea inferioara a placii, (a+2)cm si vom face 2 taieturi perpendiculare pe respectiva margine, de lungime „x”.In partea superioara a placii vom masura (c+2)cm astfel incat dimensiunea sa fie centrata fata de mijlocul lui (a+2)cm si vom face o taietura de lungime „x” pe marginea superioara a placii plecand de la punctele obtinute. Vom uni punctele inferioare si superioare de la baza taieturilor executate pe lungimile „x”; • Pentru realizarea celorlalte piese (lateralele) vom taia cate un panou cu latimea (b+12)cm (pentru obtinerea prelungirii caserarii necesara imbinarii capacelor) si o lungime de (x+l+x) in care „l” este distanta inclinata de pe capa

Pagina 44-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 45 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

c. Vom taia cu scula cu semn albastru pentru a realiza marginile necesare imbinarii. 33 • - fig. 39 Vom repeta procesul pentru a obtine alt capac si alta piesa, egale, si in final vom monta reductia. In cazul SCM cand vom face montarea vom prevedea profilele PERFIVER L taiate corespunzator anterior. 34 7 OPERATIUNI AUXILIARE Vom trata in acest capitol diferite operatiuni auxiliare care trebuiesc facute la conductele CLIMAVER, pentru terminarea instalatiei, cum ar fi: racordul la ventilator, difuzoare si grile, usi de acces, suporti de prindere, sisteme de ranforsare. 7.1 Realizarea unei usi de acces (portita de vizitare) Atat normele UNE existente cat si noul “Regulament de instalatii termice in cladiri” atrag atentia asupra realizarii usilor de acces in conducte in scopul inspectarii instalatiei. Pentru realizarea unei usi de acces se taie cu cutitul o fereastra de dimensiunile dorite. In acest gol se aseaza un cadru realizat din profile PERFIVER H. Pentru confectionarea

Pagina 45-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 46 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

cadrului, se taie in unghi drept partea profilelor din afara panoului si in unghi la 45 de grade partea din interiorul conductei. - fig. 40 Se aseaza partea decupata si se lipeste, ca un capac, cu banda adeziva, pentru a asigura etanseitatea usii. Profilele PERFIVER H nu se folosesc in exclusivitate pentru SCM ci sipentru cuplarea diferitelor aparate la conductele CLIMAVER. 7.2 Racordul cu o grila Racordarea unei grile la conducta de aer este o operatie curenta pentru o instalatie de ventilatie. Pentru aceasta trebuie facut un cadru din PERFIVER H, asa cum s-a descries anterior, cu aceleasi dimensiuni ca si grila care se va conecta. Va fi, de asemenea, necesar si un tronson drept, de dimensiuni egale cu distanta dintre tavanul fals in care este grila si conducta. Pentru conectare va fi sufficient ca tronsonul drept sa se aseze de la cadrul conductei pana la grila si sa se lipeasca cu banda pentru asigurarea etanseitatii. Procesul de conectare la un difuzor este similar dar va trebui

Pagina 46-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 47 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

conectata conducta la un plenum inainte de iesirea din difuzor. Aceasta conexiune se va face astfel incat unghiul intre conducta si iesirea aerului din difuzor sa fie de 90 de grade astfel incat energia cinetica a fluidului sa se transforme in presiune statica in plenum. Grila Instalare Directia conductei Obiectiv direct paralel cu iesirea aerului energia cinetica maxima 35 Difuzor prin plenum perpendicular pe directia de iesire a aerului presiunea statica maxima Procesul este similar daca se opteaza pentru o conducta flexibila tip FLEXIVER. In acest caz trebuie sa facem pe conducta principala o taietura circulara de dimensiunea gulerului conductei circulare care trebuie racordata. In el vom pune un inel suport pe care vom instala gulerul de record. Celalalt capat al conductei FLEXIVER se racordeaza la grila cu ajutorul unui colier. - fig. 41 - 7.3 Conectarea la ventilator Partea de iesire a aerului din ventilator si intrare in instalatie este un punct critic datorita

Pagina 47-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 48 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

vitezei maxime a aerului si a spatiului din zona, de obicei insufficient pentru lucru. - fig. 42 - 36 - fig. 43 Exista diferite posibilitati de a conecta conducta principala a instalatiei cu ventilatorul, in toate cazurile fiind necesare profile PERFIVER H si suruburile pentru a asigura sustinerea. La conectare vor trebui respectate urmatoarele indicatii: • Iesirea ventilatorului trebuie sa continuie printr-un tronson drept cu lungimea minima de (1,5 - 2,5)*b in care „b” este dimensiunea mare a gurii ventilatorului. • Daca se realizeaza reductii dupa iesire acestea trebuie sa aiba o inclinare maxima de 15 grade. • Daca trebuie realizat un cot, sensul circulatiei aerului in acesta trebuie sa corespunda cu cel de rotatie al ventilatorului. • La conectarea ventilatorului se recomanda prevederea unui dispozitiv elastic pentru preluarea vibratiilor acestuia. In cele din urma, in functie de pozitia bridei ventilatorului si a conductei de aer, s-ar putea sa fie necesar un corn

Pagina 48-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 49 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

ier metalic pentru a intari prinderea ventilatorului. - fig. 44 37 Dupa cum se observa un surub (2) intareste prinderea profilului PERFIVER H pe peretele conductei. 7.4 Ranforsari ale conductelor Conductele din sistemul CLIMAVER, CLIMAVER PLUS si CLIMAVER METAL se incadreaza, datorita rigiditatii lor, in Clasa III, in acord cu Norma UNE 100-105, ceea ce permite marirea distantei intre intariturile ce trebuiesc facute conductei. Distanta intre intarituri va fi calculata in functie de marimea sectiunii si presiunea curentului de aer, obiectivul fiind totdeauna sa nu se ajunga la deformatia maxima, aceasta fiind 1/100 din dimensiunea maxima a peretelui conductei. In mod normal se folosesc 2 tipuri de ranforsare: • Prin plase a caror utilizare ingreuneaza curatirea conductei. • Prin profile U sau T. Se explica folosirea intariturilor in ultima varianta. Pentru a realiza o intaritura avem nevoie de un profil in U sau T pe tot perimetrul conductei, bucati de tabla de 50*150mm, surubu

Pagina 49-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 50 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

ri speciale pentru metal, banda adeziva. Se executa astfel: • Se masoara exteriorul fiecarei laturi a conductei pentru a se putea taia aripile profilului. Astfel se va putea indoi profilul pe conturul exterior al conductei. - fig. 45 • • In ultima taietura din profil se lasa 2 urechi pentru a putea inchide cadrul cu un surub. Se va perfora profilul pentru suruburile autofiletante care se vor prinde de placile metalice interioare. Aceste placi au grosimea 0,8 - 1,2mm si trebuie sa fie destul de lungi pentru a prinde si marginea panoului urmator. 38 - fig. 46 - Tabelele I, II si III indica tipurile de intarituri si distantele intre acestea in functie de urmatorii parametri: • Dimensiunea interioara maxima in mm.( L ) • Pentru o deformatie maxima de L/100. • Presiunea maxima din conducta (s-au considerat presiuni de pana la 500Pa chiar daca CLIMAVER PLUS R si SCM suporta presiuni pana la 800Pa). • Rigiditatea panoului este definita dupa norma UNE 100-105 in cele 3 clas

Pagina 50-Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto, Climaver A2...

Pagina 51 - Manual de instalare a canalelor de aer autoportante Climaver ISOVER Climaver A2 Neto,...

e: - Clasa I - CLIMAVER (PLATA) - Clasa II si Clasa III (CLIMAVER PLUS R) Tabel I - Ranforsari exterioare (presiune maxima 150 Pa) Dimensiuni interioare L Maxim (mm) <=375 376-450 451-600 601-750 751-900 901-1050 1051-1200 1201-1500 1501-1800 1801-2100 2101-2400 Rigidizari panou CLIMAVER Distanta (m) 0,6 X X X X X (0,8) 25 (0,8) 25 (0,8) 25 (0,8) 25 (0,8) 25 (0,8) 30 CLIMAVER PLUS R si SCM Distanta (m) 1,2 X X X X X * * * * * * X - conducta nu necesita intarituri * - conducta nu poate avea intarituri la aceasta dimensiune -> - conducta poate avea intarituri care corespund distantei mai mari Intre paranteze apare mentionata grosimea placutelor interioare si lungimea acestora. 39 0,6 X X X X X X -> -> -> -> -> 1,2 X X X X X X (0,8)25 (0,8)25 (1,2)25 (0,8)30 (0,8)40 Tabel II - Ranforsari exterioare (presiune maxima 250 Pa) Dimensiuni interioare L Maxim (mm) <=375 376-450 451-600 601-750 751-900 901-1050 1051-1200 1201-1500 1501-1800 1801-2100 2101-2400 Rigidizari panou CLIMAVE
