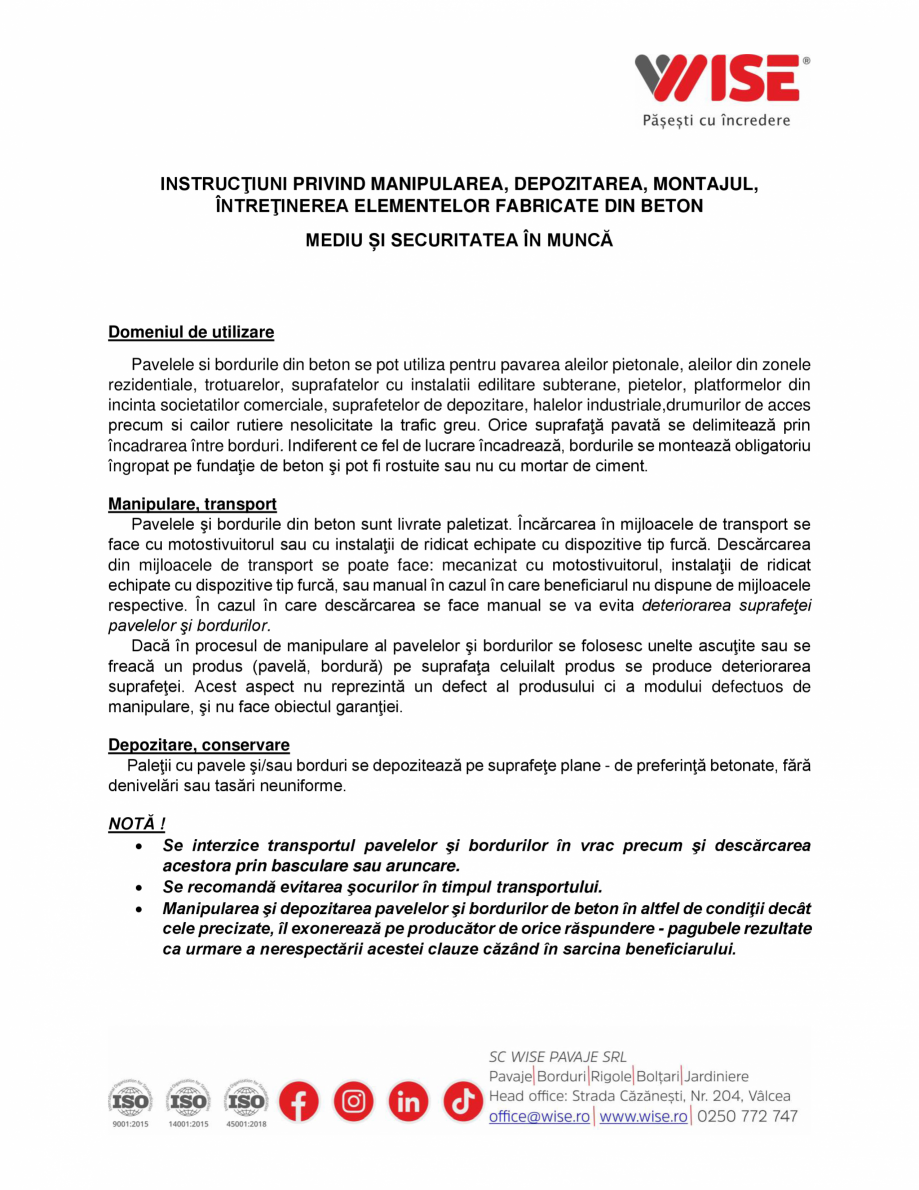

INSTRUCŢIUNI PRIVIND MANIPULAREA, DEPOZITAREA, MONTAJUL, ÎNTREŢINEREA ELEMENTELOR FABRICATE DIN BETON MEDIU ȘI SECURITATEA ÎN MUNCĂ Domeniul de utilizare Pavelele si bordurile din beton se pot utiliza pentru pavarea aleilor pietonale, aleilor din zonele rezidentiale, trotuarelor, suprafatelor cu instalatii edilitare subterane, pietelor, platformelor din incinta societatilor comerciale, suprafetelor de depozitare, halelor industriale,drumurilor de acces precum si cailor rutiere nesolicitate la trafic greu. Orice suprafaţă pavată se delimitează prin încadrarea între borduri. Indiferent ce fel de lucrare încadrează, bordurile se montează obligatoriu îngropat pe fundaţie de beton şi pot fi rostuite sau nu cu mortar de ciment. Manipulare, transport Pavelele şi bordurile din beton sunt livrate paletizat. Încărcarea în mijloacele de transport se face cu motostivuitorul sau cu instalaţii de ridicat echipate cu dispozitive tip furcă. Descărcarea din mijloacele de trans

Pagina 1-Instructiuni transport, manipulare, montaj elemente din beton WISE Instructiuni montaj, utilizare...

Pagina 2 - Instructiuni transport, manipulare, montaj elemente din beton WISE Instructiuni montaj,...

port se poate face: mecanizat cu motostivuitorul, instalaţii de ridicat echipate cu dispozitive tip furcă, sau manual în cazul în care beneficiarul nu dispune de mijloacele respective. În cazul în care descărcarea se face manual se va evita deteriorarea suprafeţei pavelelor şi bordurilor. Dacă în procesul de manipulare al pavelelor şi bordurilor se folosesc unelte ascuţite sau se freacă un produs (pavelă, bordură) pe suprafaţa celuilalt produs se produce deteriorarea suprafeţei. Acest aspect nu reprezintă un defect al produsului ci a modului defectuos de manipulare, şi nu face obiectul garanţiei. Depozitare, conservare Paleţii cu pavele şi/sau borduri se depozitează pe suprafeţe plane - de preferinţă betonate, fără denivelări sau tasări neuniforme. NOTĂ ! • Se interzice transportul pavelelor şi bordurilor în vrac precum şi descărcarea acestora prin basculare sau aruncare. • Se recomandă evitarea şocurilor în timpul transportului. • Manipular

Pagina 2-Instructiuni transport, manipulare, montaj elemente din beton WISE Instructiuni montaj, utilizare...

Pagina 3 - Instructiuni transport, manipulare, montaj elemente din beton WISE Instructiuni montaj,...

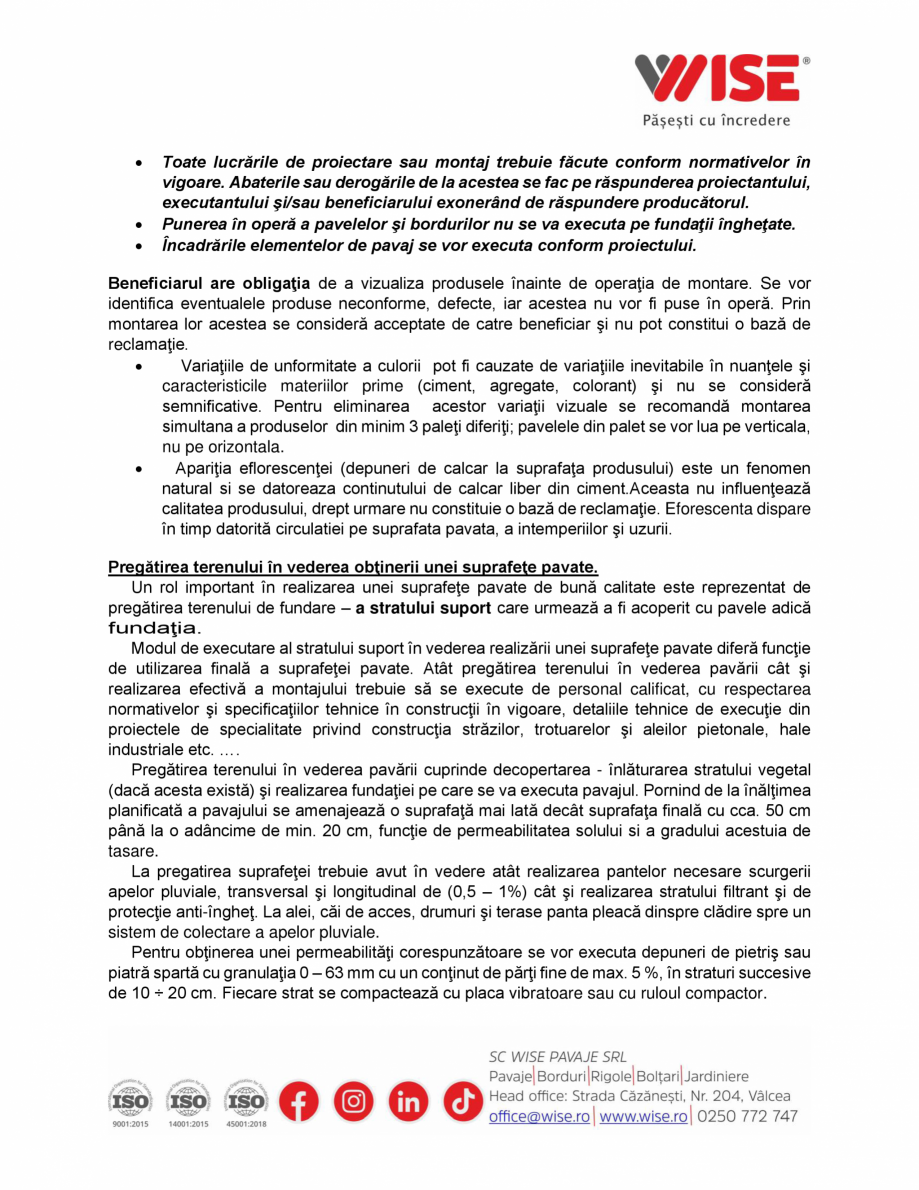

ea şi depozitarea pavelelor şi bordurilor de beton în altfel de condiţii decât cele precizate, îl exonerează pe producător de orice răspundere - pagubele rezultate ca urmare a nerespectării acestei clauze căzând în sarcina beneficiarului. • • • Toate lucrările de proiectare sau montaj trebuie făcute conform normativelor în vigoare. Abaterile sau derogările de la acestea se fac pe răspunderea proiectantului, executantului şi/sau beneficiarului exonerând de răspundere producătorul. Punerea în operă a pavelelor şi bordurilor nu se va executa pe fundaţii îngheţate. Încadrările elementelor de pavaj se vor executa conform proiectului. Beneficiarul are obligaţia de a vizualiza produsele înainte de operaţia de montare. Se vor identifica eventualele produse neconforme, defecte, iar acestea nu vor fi puse în operă. Prin montarea lor acestea se consideră acceptate de catre beneficiar şi nu pot constitui o bază de reclamaţie. • Variaţiile de unf

Pagina 3-Instructiuni transport, manipulare, montaj elemente din beton WISE Instructiuni montaj, utilizare...

Pagina 4 - Instructiuni transport, manipulare, montaj elemente din beton WISE Instructiuni montaj,...

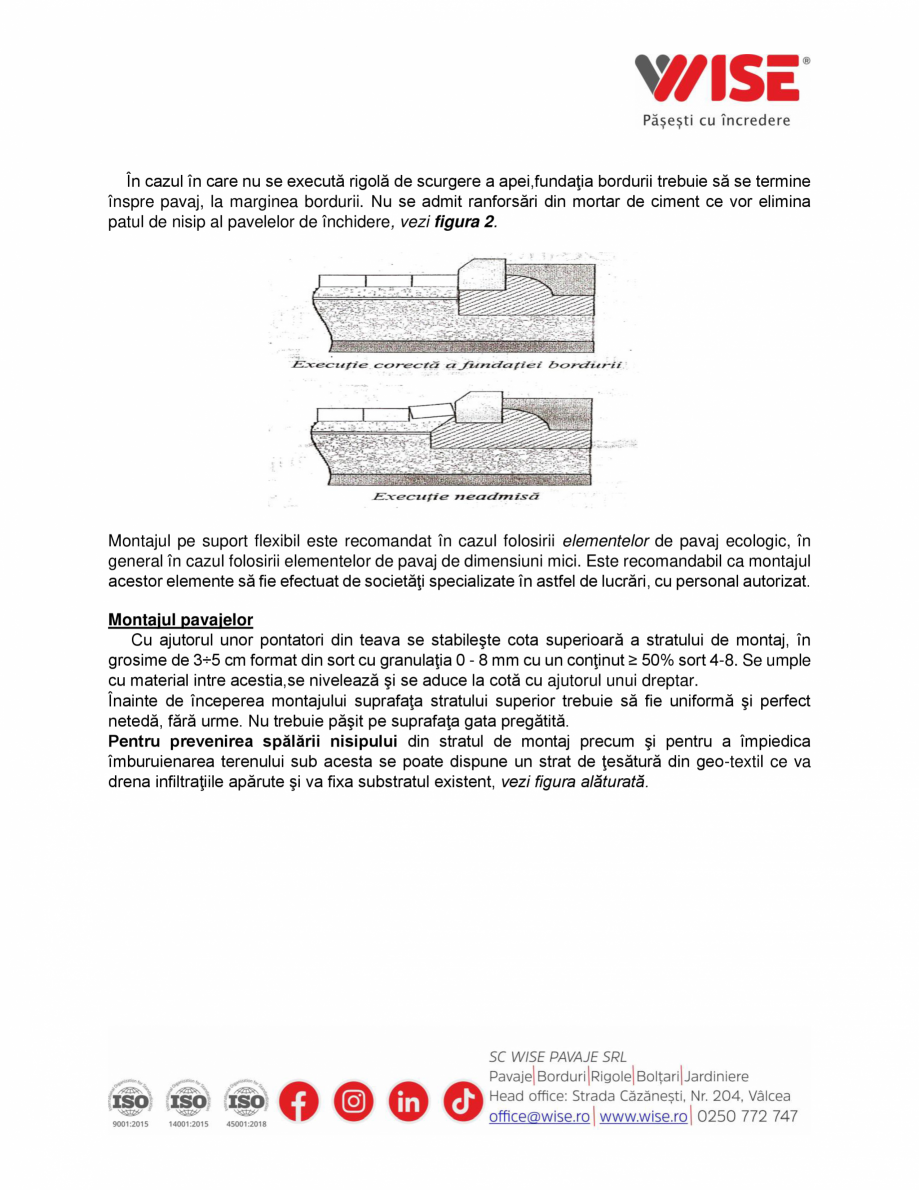

ormitate a culorii pot fi cauzate de variaţiile inevitabile în nuanţele şi caracteristicile materiilor prime (ciment, agregate, colorant) şi nu se consideră semnificative. Pentru eliminarea acestor variaţii vizuale se recomandă montarea simultana a produselor din minim 3 paleţi diferiţi; pavelele din palet se vor lua pe verticala, nu pe orizontala. • Apariţia eflorescenţei (depuneri de calcar la suprafaţa produsului) este un fenomen natural si se datoreaza continutului de calcar liber din ciment.Aceasta nu influenţează calitatea produsului, drept urmare nu constituie o bază de reclamaţie. Eforescenta dispare în timp datorită circulatiei pe suprafata pavata, a intemperiilor şi uzurii. Pregătirea terenului în vederea obţinerii unei suprafeţe pavate. Un rol important în realizarea unei suprafeţe pavate de bună calitate este reprezentat de pregătirea terenului de fundare – a stratului suport care urmează a fi acoperit cu pavele adică fundaţia. Modul de ex

Pagina 4-Instructiuni transport, manipulare, montaj elemente din beton WISE Instructiuni montaj, utilizare...

Pagina 5 - Instructiuni transport, manipulare, montaj elemente din beton WISE Instructiuni montaj,...

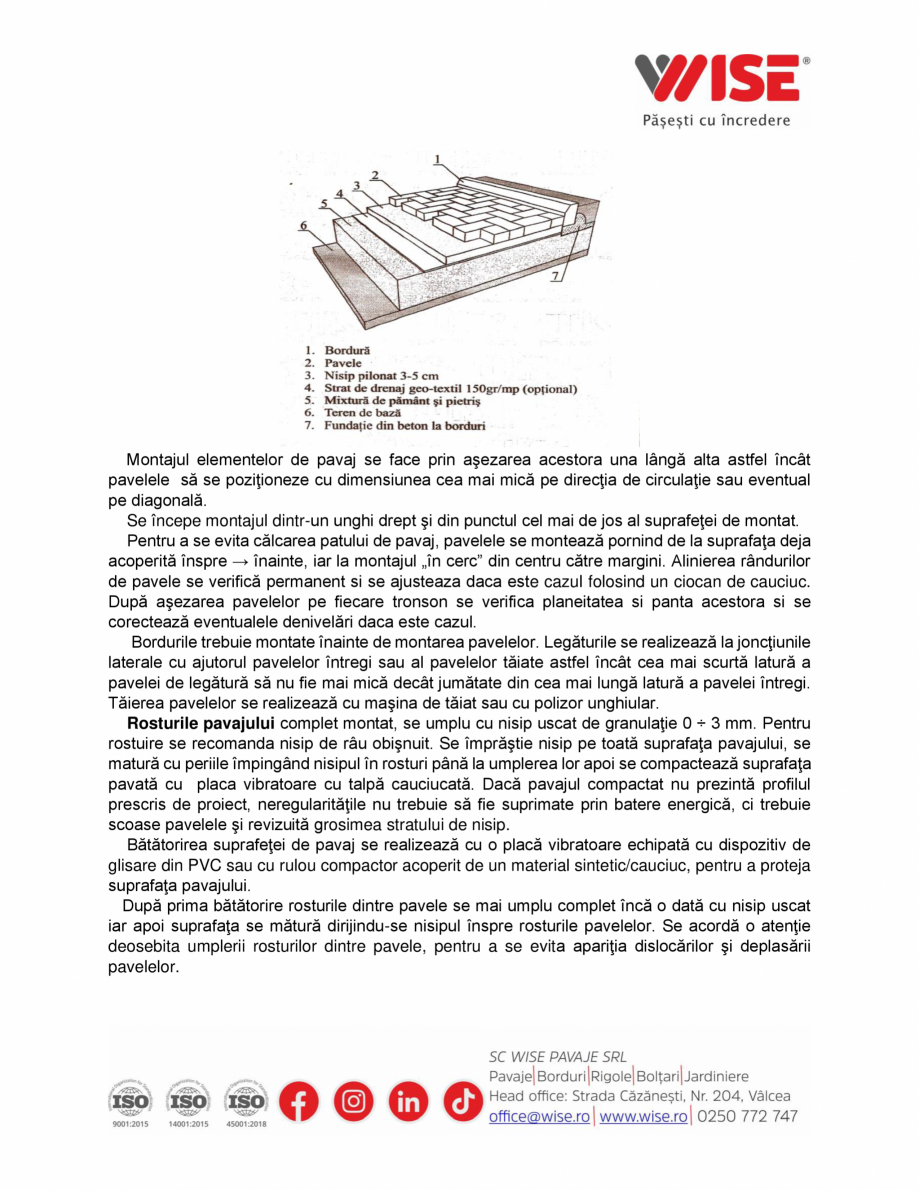

ecutare al stratului suport în vederea realizării unei suprafeţe pavate diferă funcţie de utilizarea finală a suprafeţei pavate. Atât pregătirea terenului în vederea pavării cât şi realizarea efectivă a montajului trebuie să se execute de personal calificat, cu respectarea normativelor şi specificaţiilor tehnice în construcţii în vigoare, detaliile tehnice de execuţie din proiectele de specialitate privind construcţia străzilor, trotuarelor şi aleilor pietonale, hale industriale etc. …. Pregătirea terenului în vederea pavării cuprinde decopertarea - înlăturarea stratului vegetal (dacă acesta există) şi realizarea fundaţiei pe care se va executa pavajul. Pornind de la înălţimea planificată a pavajului se amenajează o suprafaţă mai lată decât suprafaţa finală cu cca. 50 cm până la o adâncime de min. 20 cm, funcţie de permeabilitatea solului si a gradului acestuia de tasare. La pregatirea suprafeţei trebuie avut în vedere atât realizare

Pagina 5-Instructiuni transport, manipulare, montaj elemente din beton WISE Instructiuni montaj, utilizare...

Pagina 6 - Instructiuni transport, manipulare, montaj elemente din beton WISE Instructiuni montaj,...

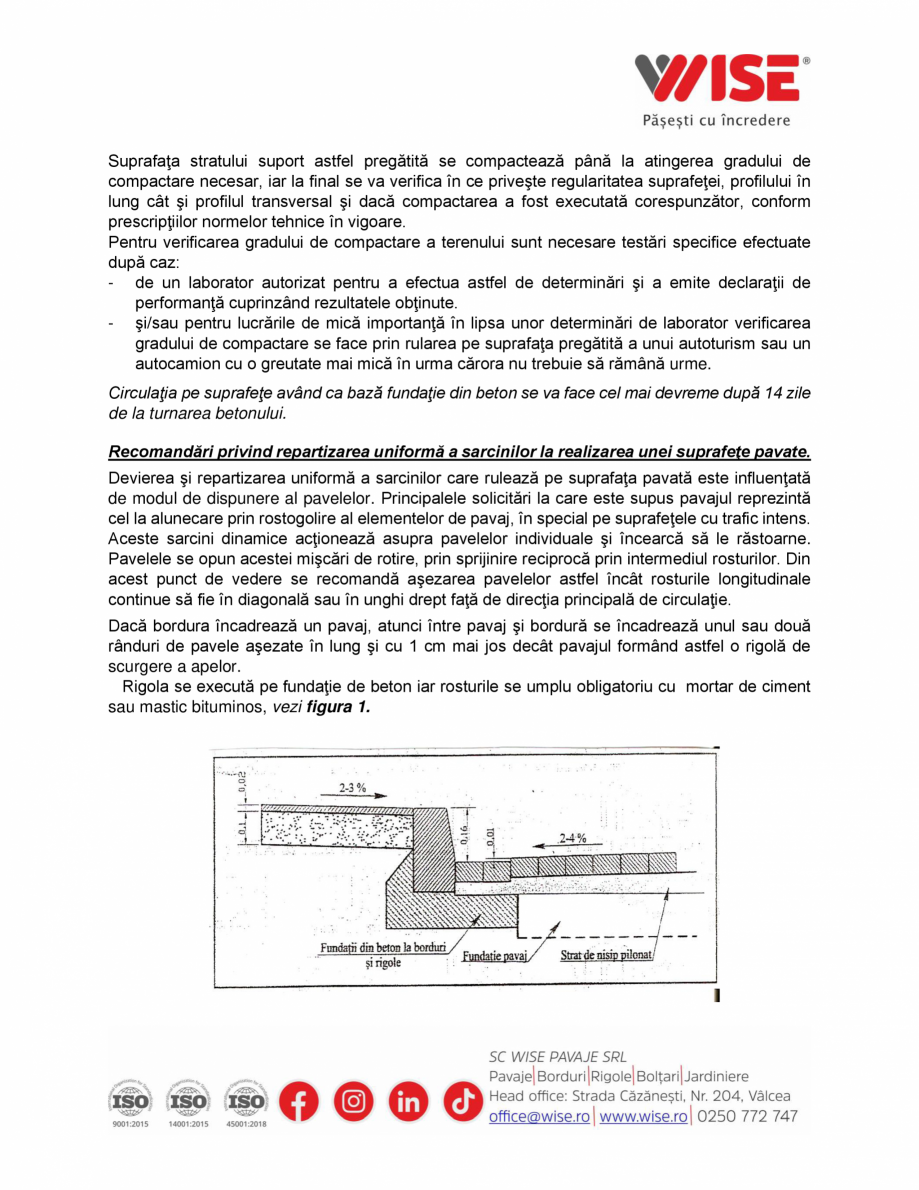

a pantelor necesare scurgerii apelor pluviale, transversal şi longitudinal de (0,5 – 1%) cât şi realizarea stratului filtrant şi de protecţie anti-îngheţ. La alei, căi de acces, drumuri şi terase panta pleacă dinspre clădire spre un sistem de colectare a apelor pluviale. Pentru obţinerea unei permeabilităţi corespunzătoare se vor executa depuneri de pietriş sau piatră spartă cu granulaţia 0 – 63 mm cu un conţinut de părţi fine de max. 5 %, în straturi succesive de 10 ÷ 20 cm. Fiecare strat se compactează cu placa vibratoare sau cu ruloul compactor. Suprafaţa stratului suport astfel pregătită se compactează până la atingerea gradului de compactare necesar, iar la final se va verifica în ce priveşte regularitatea suprafeţei, profilului în lung cât şi profilul transversal şi dacă compactarea a fost executată corespunzător, conform prescripţiilor normelor tehnice în vigoare. Pentru verificarea gradului de compactare a terenului sunt necesare

Pagina 6-Instructiuni transport, manipulare, montaj elemente din beton WISE Instructiuni montaj, utilizare...

Pagina 7 - Instructiuni transport, manipulare, montaj elemente din beton WISE Instructiuni montaj,...

testări specifice efectuate după caz: - de un laborator autorizat pentru a efectua astfel de determinări şi a emite declaraţii de performanţă cuprinzând rezultatele obţinute. - şi/sau pentru lucrările de mică importanţă în lipsa unor determinări de laborator verificarea gradului de compactare se face prin rularea pe suprafaţa pregătită a unui autoturism sau un autocamion cu o greutate mai mică în urma cărora nu trebuie să rămână urme. Circulaţia pe suprafeţe având ca bază fundaţie din beton se va face cel mai devreme după 14 zile de la turnarea betonului. Recomandări privind repartizarea uniformă a sarcinilor la realizarea unei suprafeţe pavate. Devierea şi repartizarea uniformă a sarcinilor care rulează pe suprafaţa pavată este influenţată de modul de dispunere al pavelelor. Principalele solicitări la care este supus pavajul reprezintă cel la alunecare prin rostogolire al elementelor de pavaj, în special pe suprafeţele cu trafic intens. A
