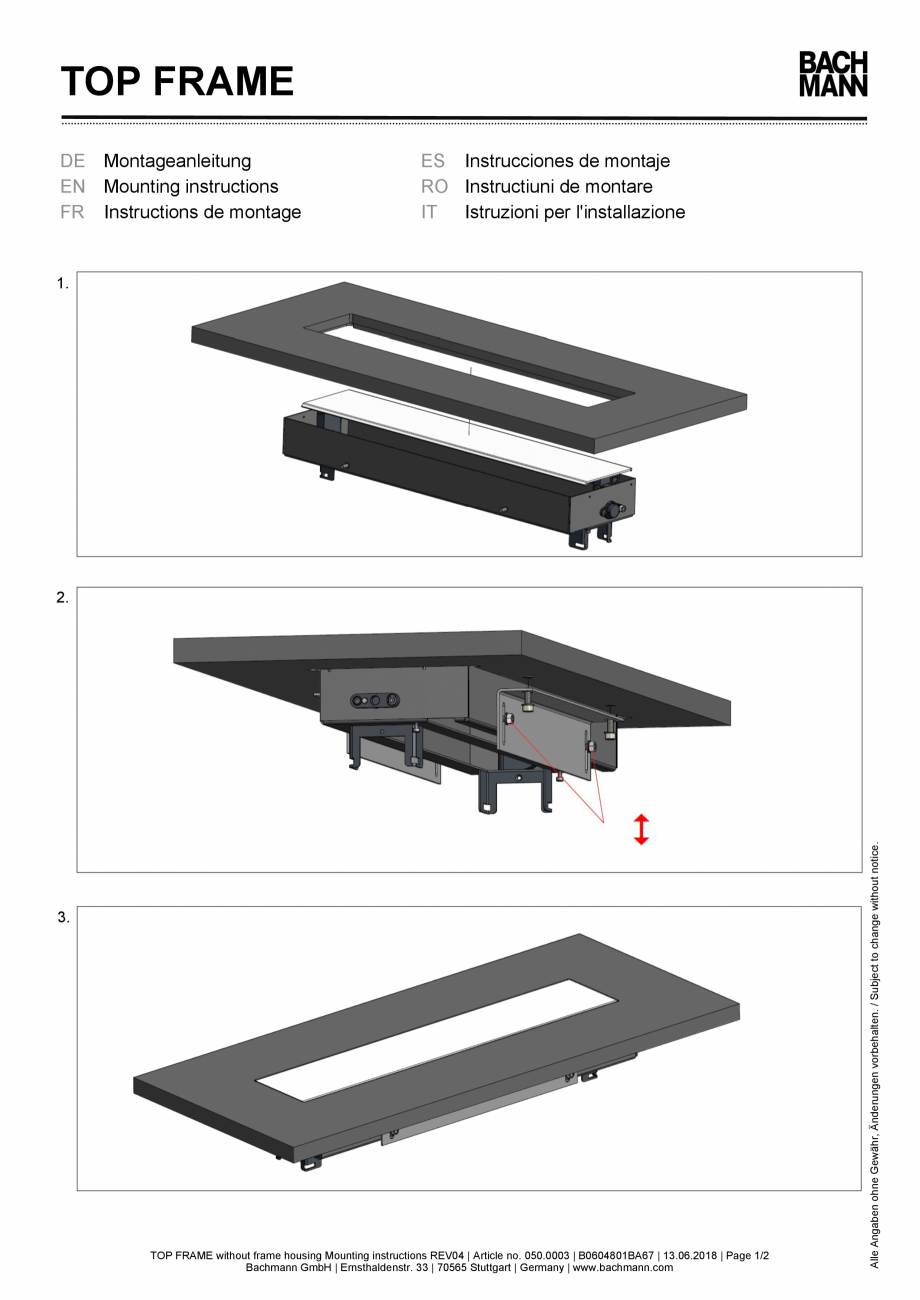

TOP FRAME
DE Montageanleitung
EN Mounting instructions
FR Instructions de montage
ES Instrucciones de montaje
RO Instructiuni de montare
IT Istruzioni per l'installazione
1.
3.
TOP FRAME without frame housing Mounting instructions REV04 | Article no. 050.0003 | B0604801BA67 | 13.06.2018 | Page 1/2
Bachmann GmbH | Ernsthaldenstr. 33 | 70565 Stuttgart | Germany | www.bachmann.com
Alle Angaben ohne Gewähr, Änderungen vorbehalten. / Subject to change without notice.
2.
TOP FRAME
B
Tischplattenstärke von ca. 12mm bis 40mm
Plate thickness from 12mm to 40mm
A
36°
E
12
Oben /
upper side
2,5
12
5
23,5
93,5
169
R3 (4x)
133,5
13
22
R5 (4x)
E
C
D
E
F
Tisch-Ausschnittmaße / Table cut-out dimensions
A
B
C
D
E
M
16,5mm
270mm
303mm
327mm
ca. 110mm
XXL
107,75mm
270mm
485,5mm
509,5mm
ca. 110mm
TOP FRAME without frame housing Mounting instructions REV04 | Article no. 050.0003 | B0604801BA67 | 13.06.2018 | Page 2/2
