Pagina 1 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

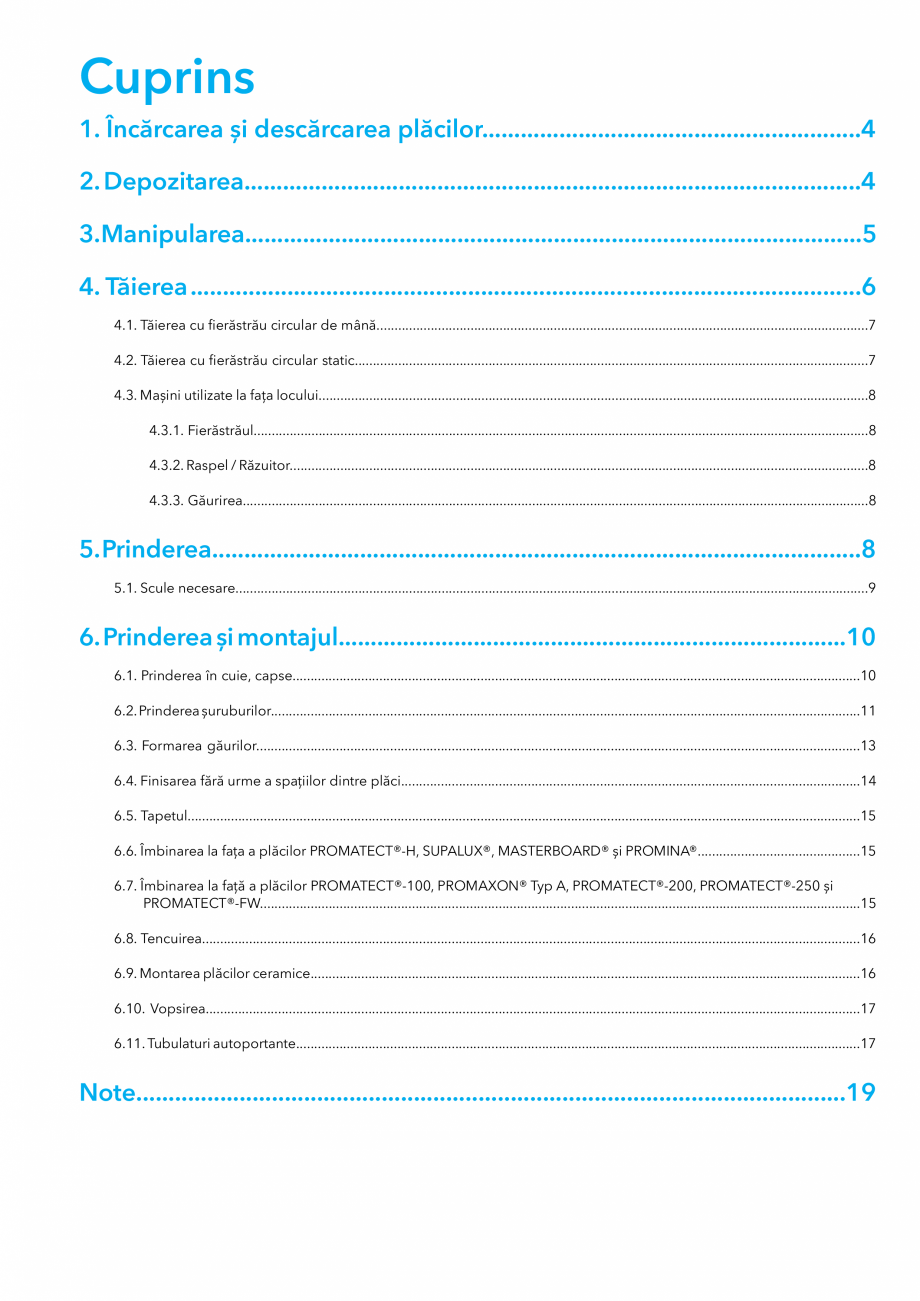

Instrucțiuni de manipulare pentru plăcile Promat www.promat-see.com Cuprins 1. Încărcarea și descărcarea plăcilor...........................................................4 2. Depozitarea................................................................................................4 3.Manipularea................................................................................................5 4. Tăierea ........................................................................................................6 4.1. Tăierea cu fierăstrău circular de mână........................................................................................................................................7 4.2. Tăierea cu fierăstrău circular static..............................................................................................................................................7 4.3. Mașini utilizate la fața locului.............................................................

Pagina 1-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana...

Pagina 2 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

...........................................................................................8 4.3.1. Fierăstrăul..........................................................................................................................................................................8 4.3.2. Raspel / Răzuitor................................................................................................................................................................8 4.3.3. Găurirea.............................................................................................................................................................................8 5. Prinderea.....................................................................................................8 5.1. Scule necesare...............................................................................................................................................................................9 6. Prinderea și montaju

Pagina 2-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana .........

Pagina 3 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

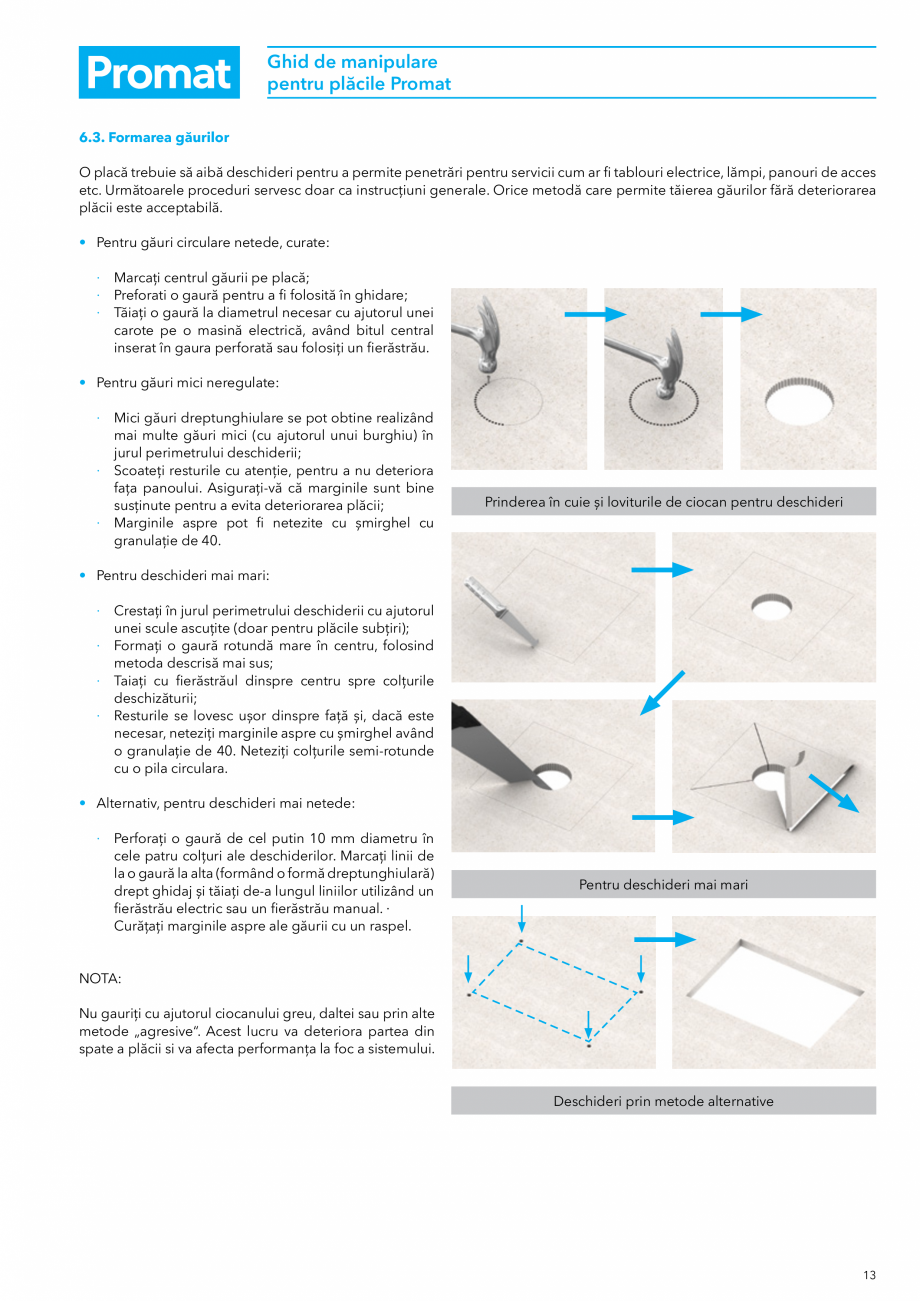

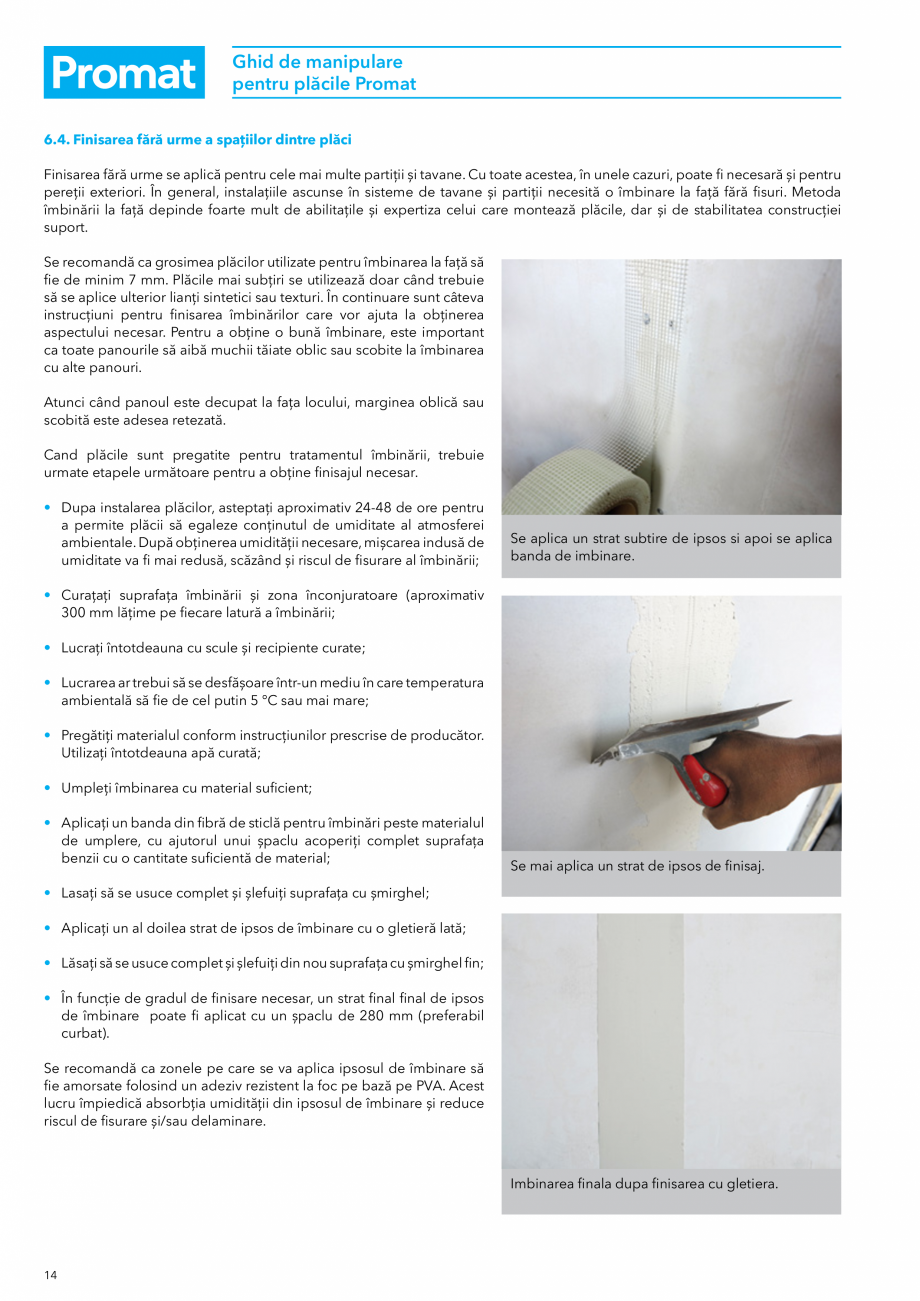

l...............................................................................10 6.1. Prinderea în cuie, capse.............................................................................................................................................................10 6.2. Prinderea șuruburilor...................................................................................................................................................................11 6.3. Formarea găurilor.......................................................................................................................................................................13 6.4. Finisarea fără urme a spațiilor dintre plăci...............................................................................................................................14 6.5. Tapetul..................................................................................................................................................

Pagina 3-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana l........

Pagina 4 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

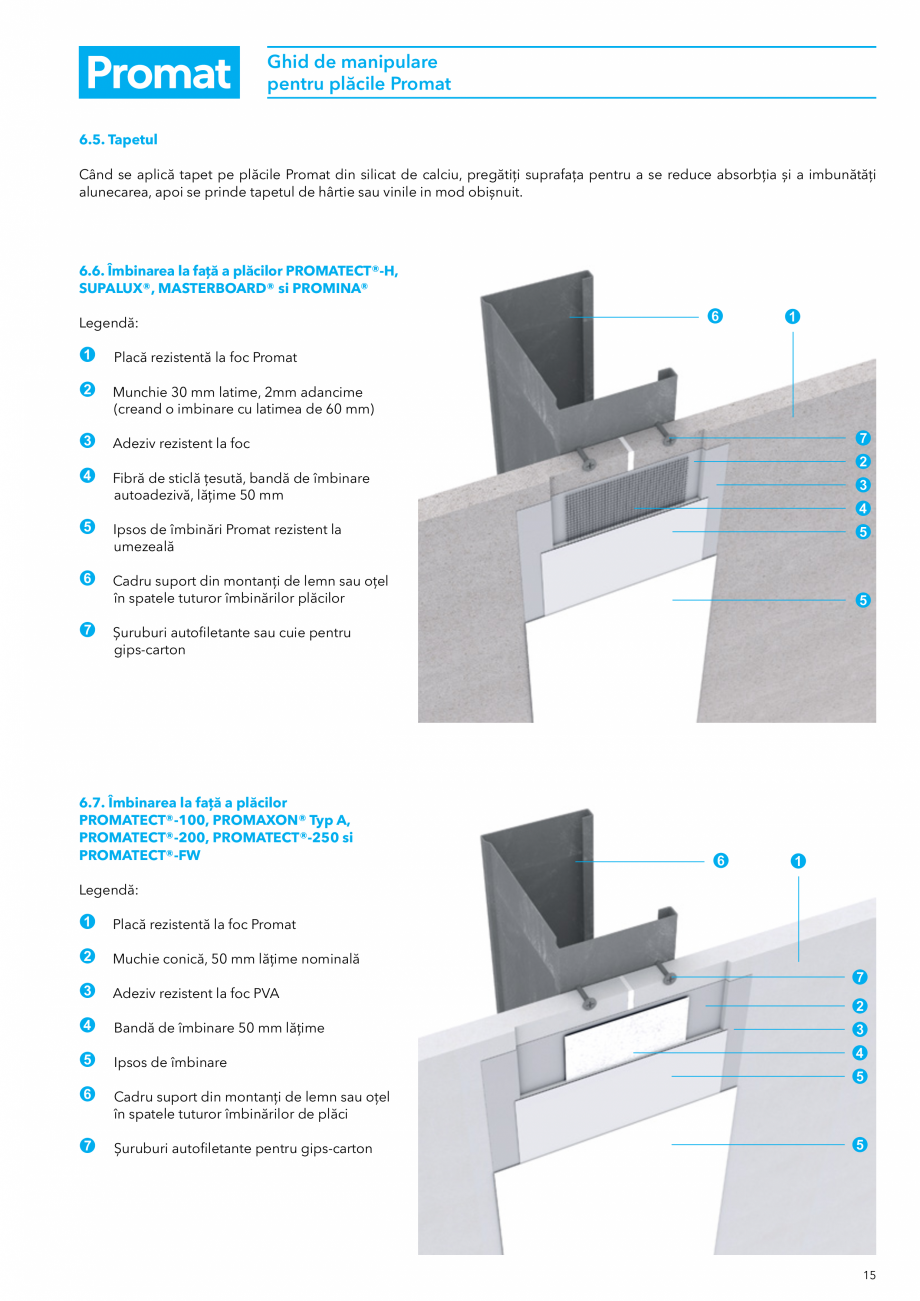

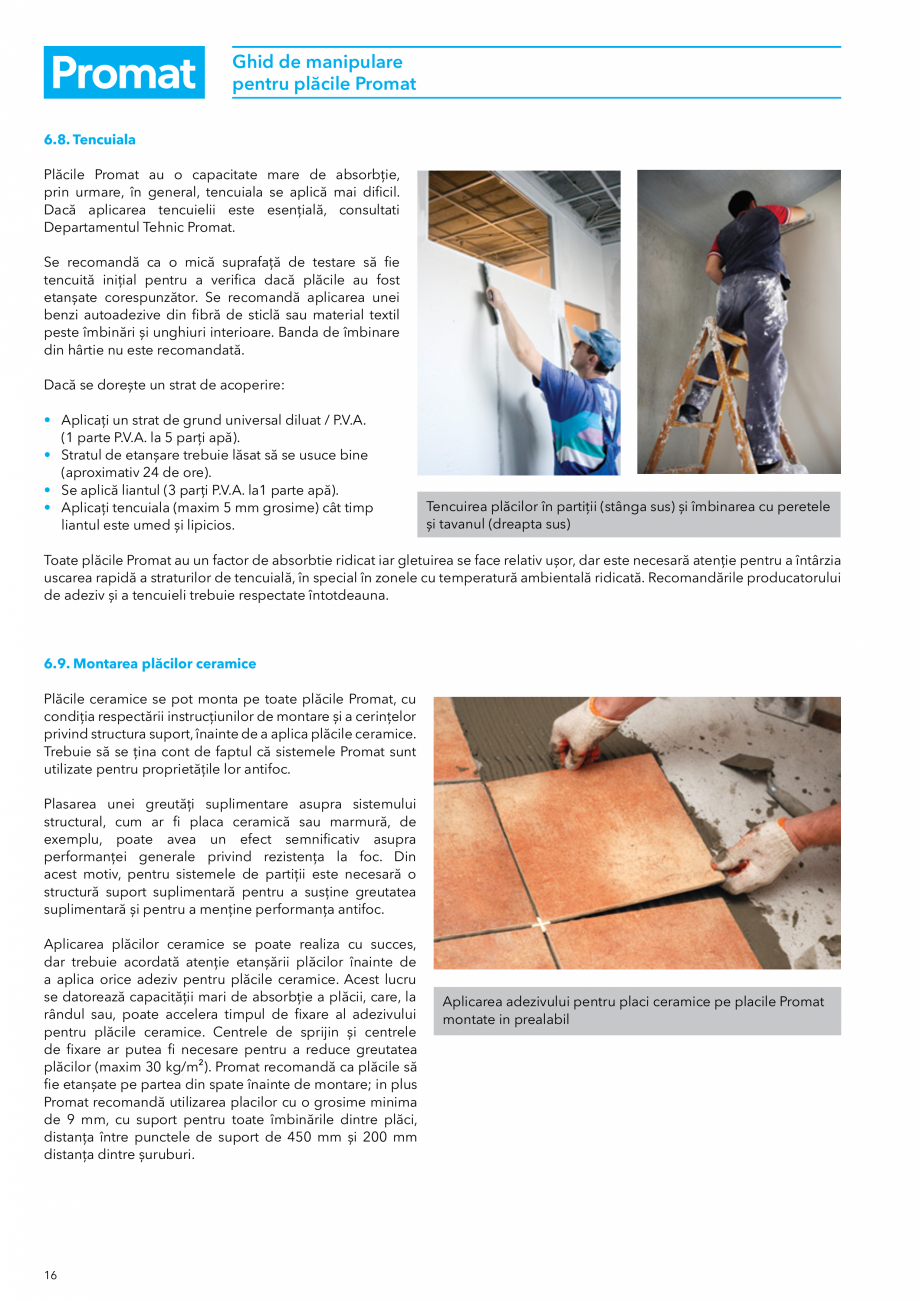

........................................15 6.6. Îmbinarea la fața a plăcilor PROMATECT®-H, SUPALUX®, MASTERBOARD® și PROMINA®.............................................15 6.7. Îmbinarea la față a plăcilor PROMATECT®-100, PROMAXON® Typ A, PROMATECT®-200, PROMATECT®-250 și PROMATECT®-FW......................................................................................................................................................................15 6.8. Tencuirea......................................................................................................................................................................................16 6.9. Montarea plăcilor ceramice........................................................................................................................................................16 6.10. Vopsirea...........................................................................................................................

Pagina 4-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana .........

Pagina 5 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

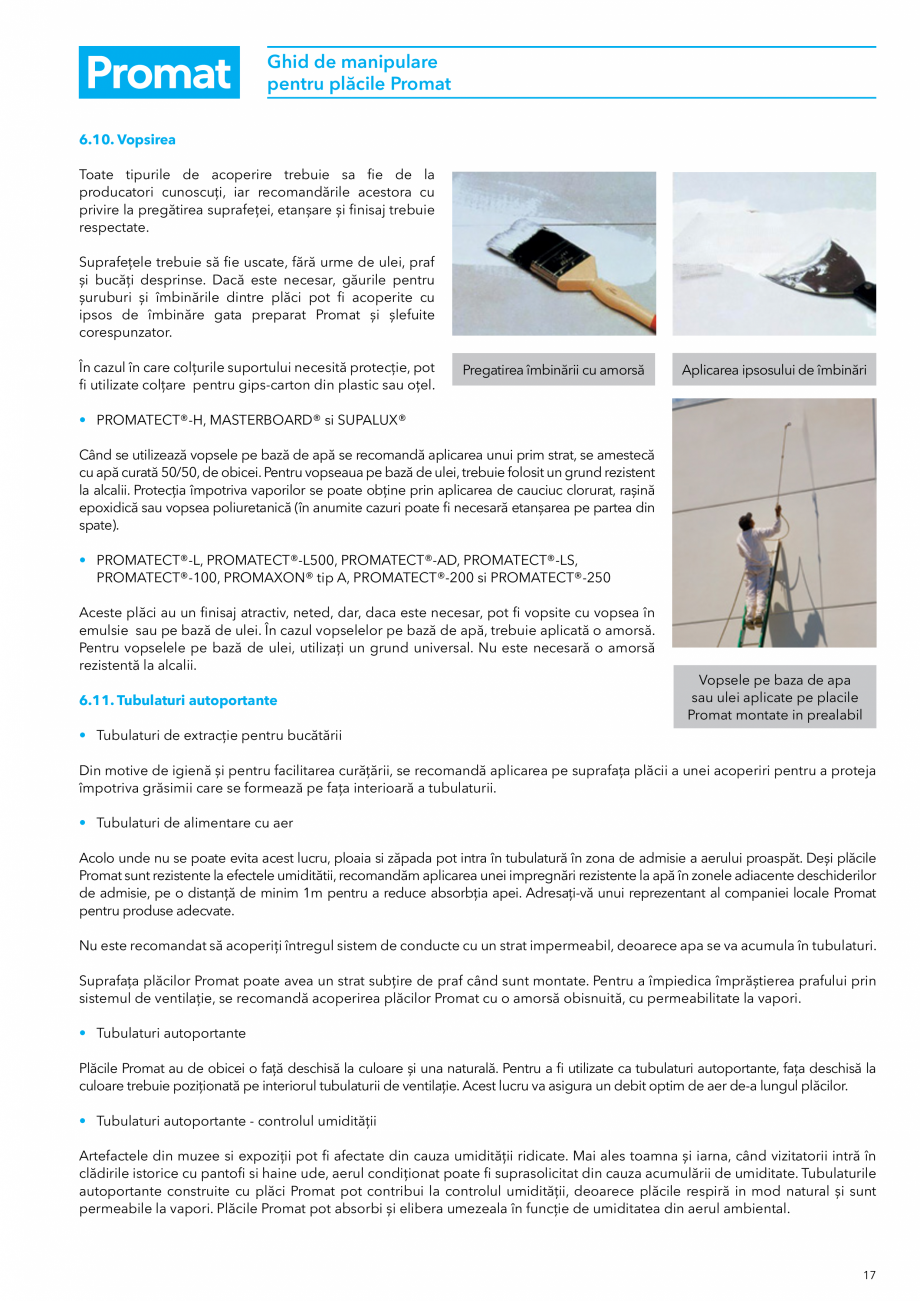

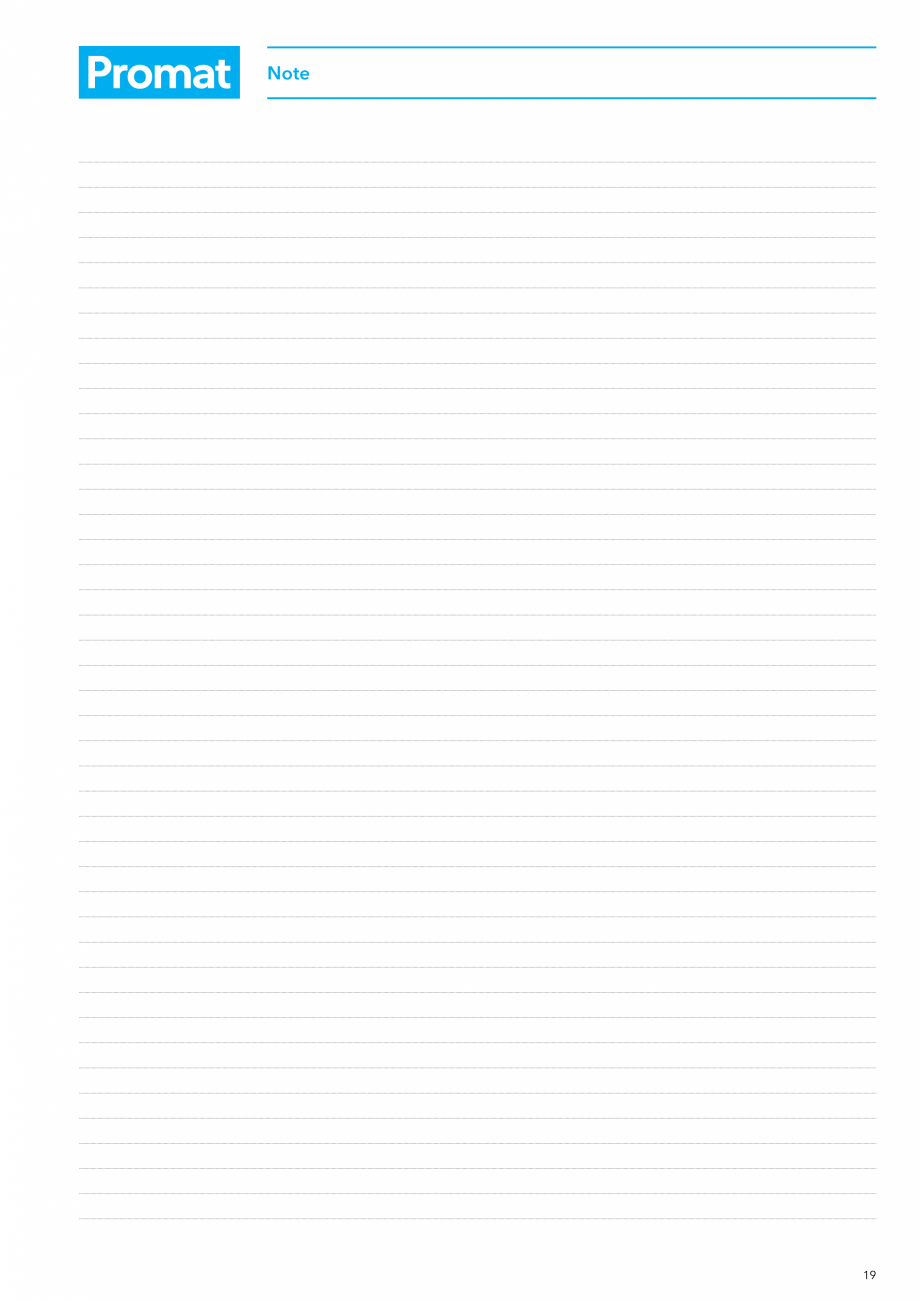

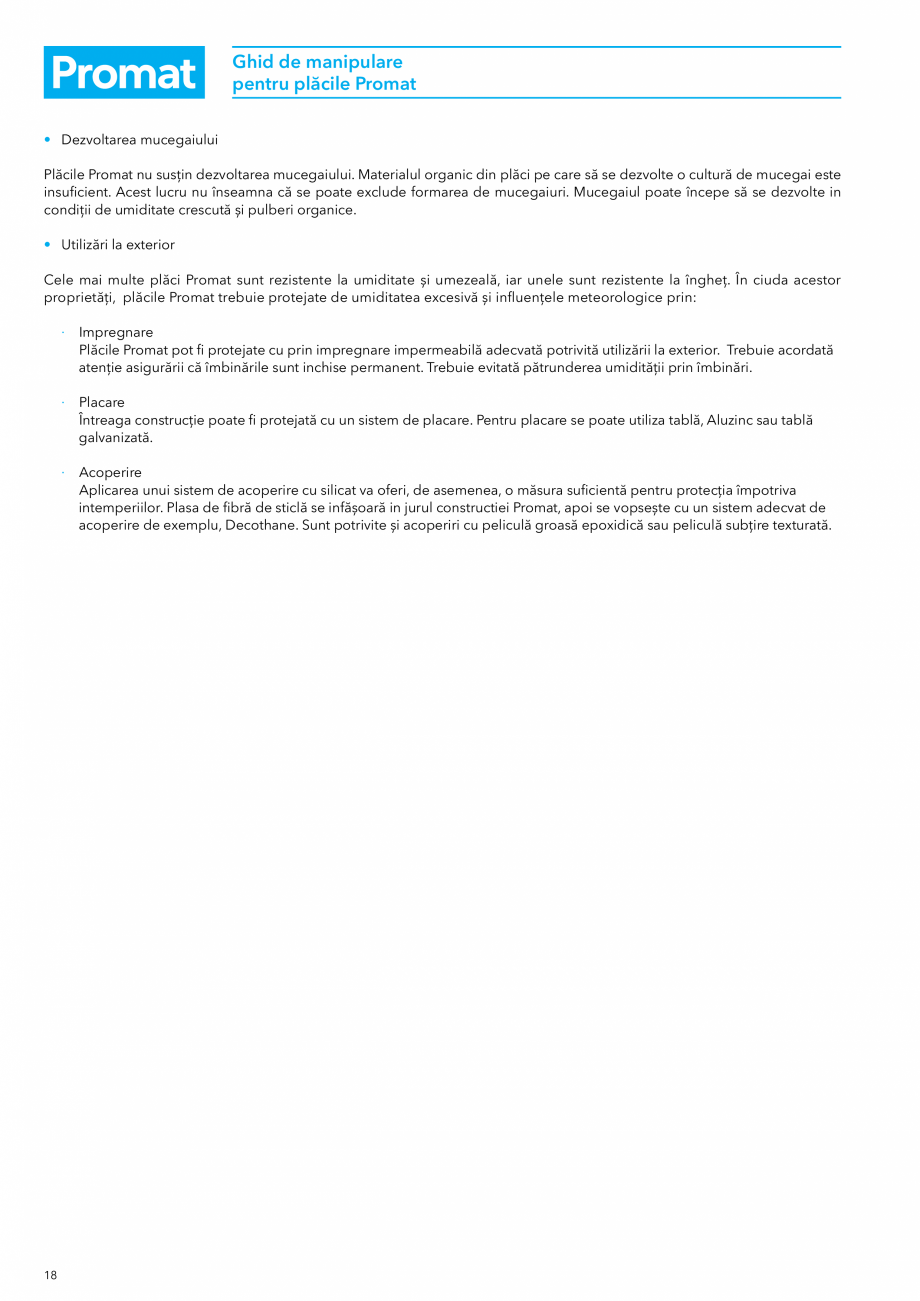

..........................................................17 6.11. Tubulaturi autoportante............................................................................................................................................................17 Note..............................................................................................................19 PLĂCI Instrucțiuni de manipulare Următoarele instrucțiuni și recomandări se bazeaza pe cunoștințele și experiența noastră. Nici una dintre aceste instrucțiuni nu creează și nu se consideră că va crea vreo obligație din partea Promat. Este responsabilitatea utilizatorului să verifice dacă produsul și utilizarea acestuia este în conformitate cu legislația și cu reglementările locale. Trebuie respectate detaliile de aplicare și / sau instalare specifice din documentele de clasificare evaluările și alte aprobari, precum și fisele cu date tehnice Promat. 1. Încărcarea și descărcarea plăcilor Pl�

Pagina 5-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana .........

Pagina 6 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

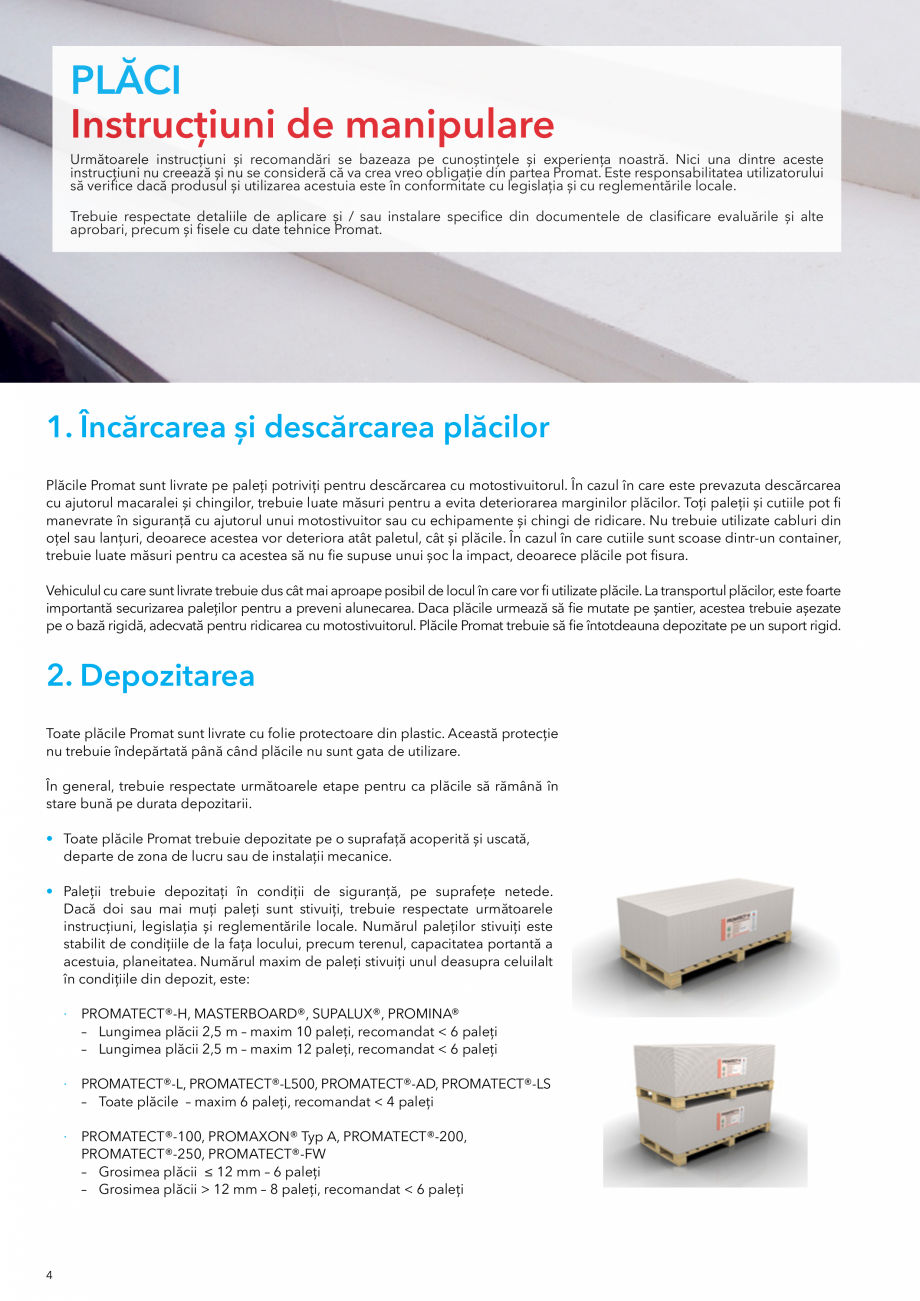

�cile Promat sunt livrate pe paleți potriviți pentru descărcarea cu motostivuitorul. În cazul în care este prevazuta descărcarea cu ajutorul macaralei și chingilor, trebuie luate măsuri pentru a evita deteriorarea marginilor plăcilor. Toți paleții și cutiile pot fi manevrate în siguranță cu ajutorul unui motostivuitor sau cu echipamente și chingi de ridicare. Nu trebuie utilizate cabluri din oțel sau lanțuri, deoarece acestea vor deteriora atât paletul, cât și plăcile. În cazul în care cutiile sunt scoase dintr-un container, trebuie luate măsuri pentru ca acestea să nu fie supuse unui șoc la impact, deoarece plăcile pot fisura. Vehiculul cu care sunt livrate trebuie dus cât mai aproape posibil de locul în care vor fi utilizate plăcile. La transportul plăcilor, este foarte importantă securizarea paleților pentru a preveni alunecarea. Daca plăcile urmează să fie mutate pe șantier, acestea trebuie așezate pe o bază rigidă, adecvată pentru ridicare

Pagina 6-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana �cile ...

Pagina 7 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

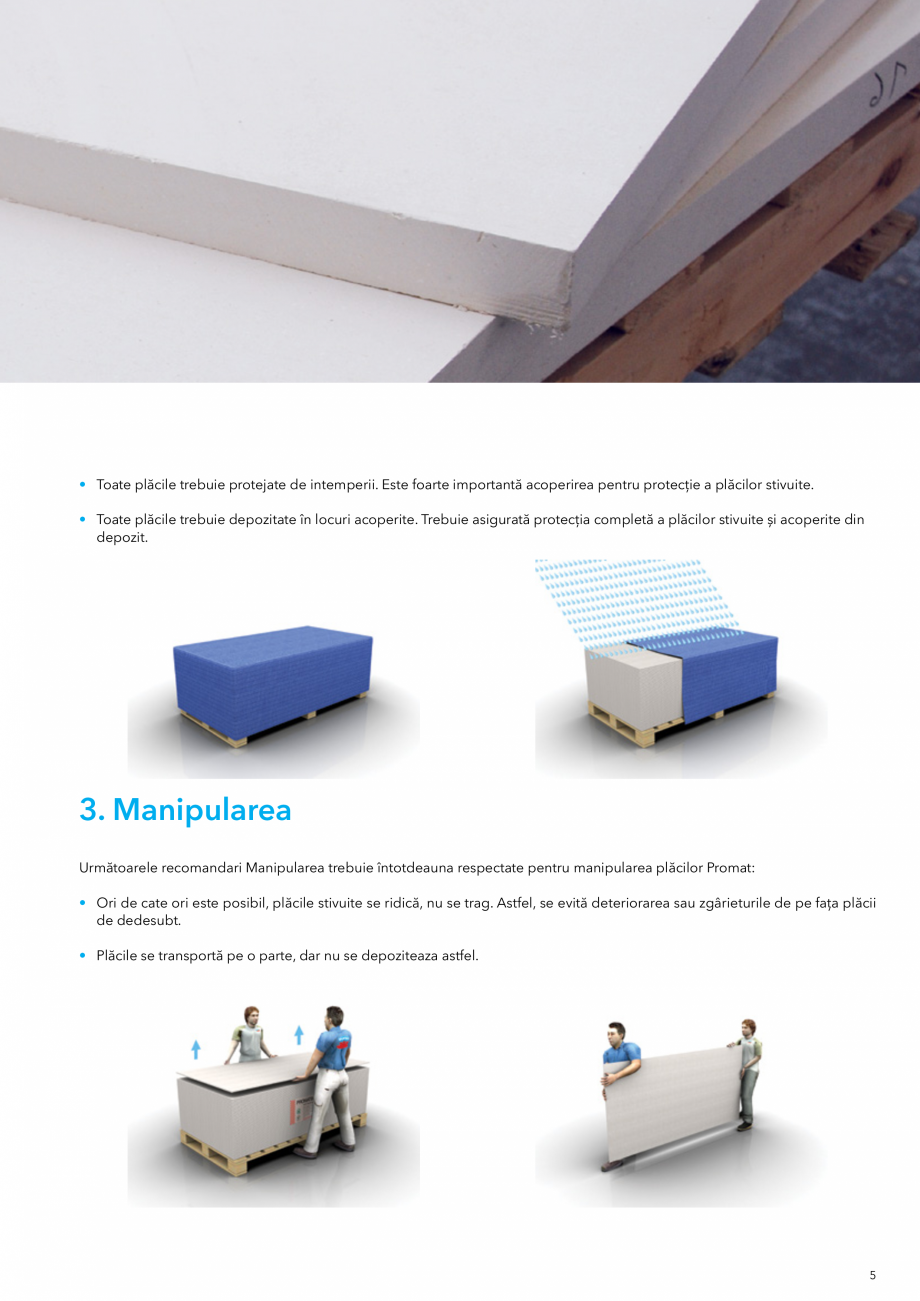

a cu motostivuitorul. Plăcile Promat trebuie să fie întotdeauna depozitate pe un suport rigid. 2. Depozitarea Toate plăcile Promat sunt livrate cu folie protectoare din plastic. Această protecție nu trebuie îndepărtată până când plăcile nu sunt gata de utilizare. În general, trebuie respectate următoarele etape pentru ca plăcile să rămână în stare bună pe durata depozitarii. • Toate plăcile Promat trebuie depozitate pe o suprafață acoperită și uscată, departe de zona de lucru sau de instalații mecanice. • Paleții trebuie depozitați în condiții de siguranță, pe suprafețe netede. Dacă doi sau mai muți paleți sunt stivuiți, trebuie respectate următoarele instrucțiuni, legislația și reglementările locale. Numărul paleților stivuiți este stabilit de condițiile de la fața locului, precum terenul, capacitatea portantă a acestuia, planeitatea. Numărul maxim de paleți stivuiți unul deasupra celuilalt în condițiile din depozit, este: �

Pagina 7-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana a cu...

Pagina 8 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

��∙ PROMATECT®-H, MASTERBOARD®, SUPALUX®, PROMINA® –– Lungimea plăcii 2,5 m – maxim 10 paleți, recomandat < 6 paleți –– Lungimea plăcii 2,5 m – maxim 12 paleți, recomandat < 6 paleți ∙∙ PROMATECT®-L, PROMATECT®-L500, PROMATECT®-AD, PROMATECT®-LS –– Toate plăcile – maxim 6 paleți, recomandat < 4 paleți ∙∙ PROMATECT®-100, PROMAXON® Typ A, PROMATECT®-200, PROMATECT®-250, PROMATECT®-FW –– Grosimea plăcii ≤ 12 mm – 6 paleți –– Grosimea plăcii > 12 mm – 8 paleți, recomandat < 6 paleți 4 • Toate plăcile trebuie protejate de intemperii. Este foarte importantă acoperirea pentru protecție a plăcilor stivuite. • Toate plăcile trebuie depozitate în locuri acoperite. Trebuie asigurată protecția completă a plăcilor stivuite și acoperite din depozit. 3. Manipularea Următoarele recomandari Manipularea trebuie întotdeauna respectate pentru manipularea plăcilor Promat: • Ori de cate ori este posibil, plăcile st

Pagina 8-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana ��∙ ...

Pagina 9 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

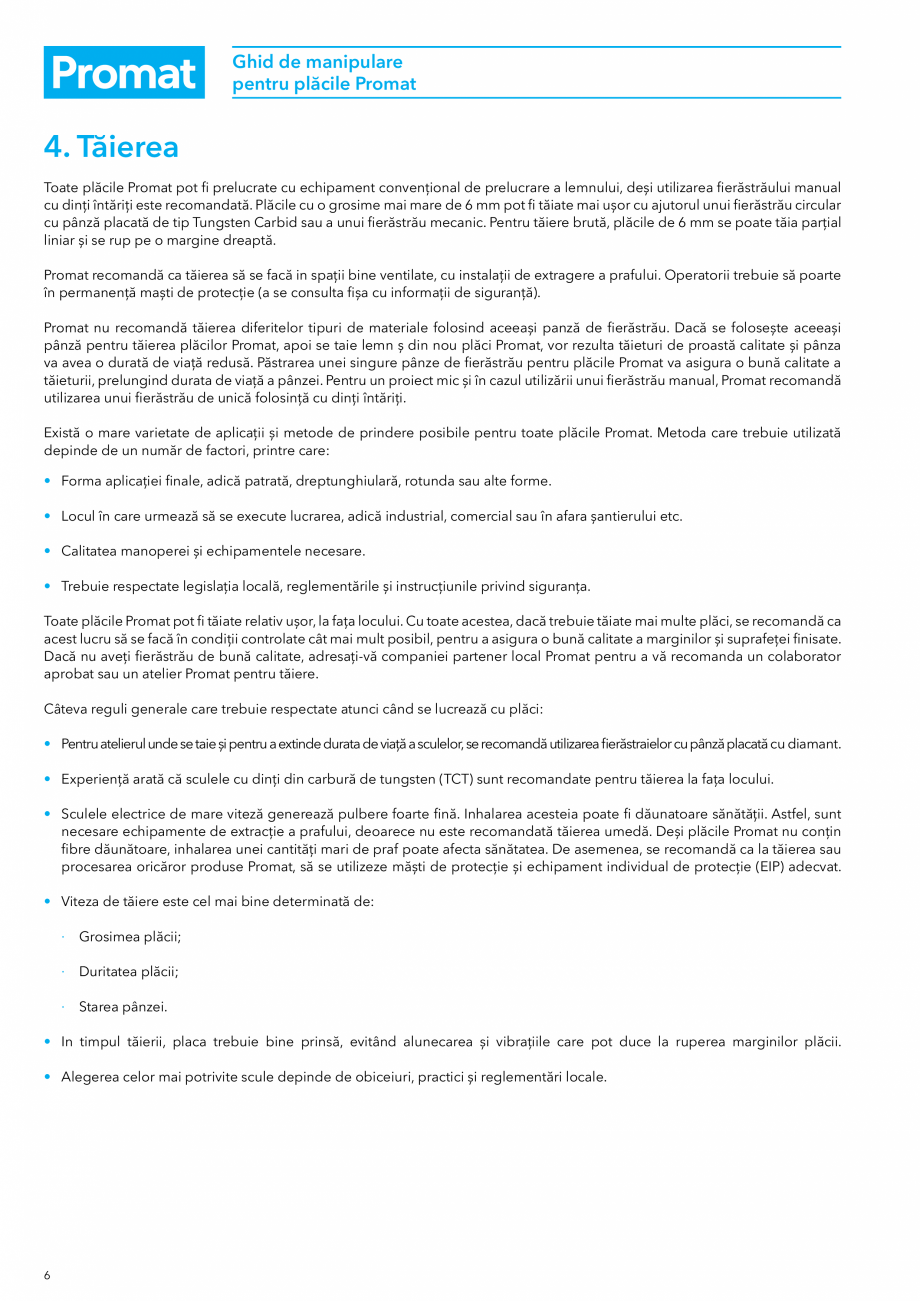

ivuite se ridică, nu se trag. Astfel, se evită deteriorarea sau zgârieturile de pe fața plăcii de dedesubt. • Plăcile se transportă pe o parte, dar nu se depoziteaza astfel. 5 Ghid de manipulare pentru plăcile Promat 4. Tăierea Toate plăcile Promat pot fi prelucrate cu echipament convențional de prelucrare a lemnului, deși utilizarea fierăstrăului manual cu dinți întăriți este recomandată. Plăcile cu o grosime mai mare de 6 mm pot fi tăiate mai ușor cu ajutorul unui fierăstrău circular cu pânză placată de tip Tungsten Carbid sau a unui fierăstrău mecanic. Pentru tăiere brută, plăcile de 6 mm se poate tăia parțial liniar și se rup pe o margine dreaptă. Promat recomandă ca tăierea să se facă in spații bine ventilate, cu instalații de extragere a prafului. Operatorii trebuie să poarte în permanență maști de protecție (a se consulta fișa cu informații de siguranță). Promat nu recomandă tăierea diferitelor tipuri de materiale folos

Pagina 9-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana ivuite...

Pagina 10 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

ind aceeași panză de fierăstrău. Dacă se folosește aceeași pânză pentru tăierea plăcilor Promat, apoi se taie lemn ș din nou plăci Promat, vor rezulta tăieturi de proastă calitate și pânza va avea o durată de viață redusă. Păstrarea unei singure pânze de fierăstrău pentru plăcile Promat va asigura o bună calitate a tăieturii, prelungind durata de viață a pânzei. Pentru un proiect mic și în cazul utilizării unui fierăstrău manual, Promat recomandă utilizarea unui fierăstrău de unică folosință cu dinți întăriți. Există o mare varietate de aplicații și metode de prindere posibile pentru toate plăcile Promat. Metoda care trebuie utilizată depinde de un număr de factori, printre care: • Forma aplicației finale, adică patrată, dreptunghiulară, rotunda sau alte forme. • Locul în care urmează să se execute lucrarea, adică industrial, comercial sau în afara șantierului etc. • Calitatea manoperei și echipamentele necesare. •

Pagina 10-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana ind...

Pagina 11 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

Trebuie respectate legislația locală, reglementările și instrucțiunile privind siguranța. Toate plăcile Promat pot fi tăiate relativ ușor, la fața locului. Cu toate acestea, dacă trebuie tăiate mai multe plăci, se recomandă ca acest lucru să se facă în condiții controlate cât mai mult posibil, pentru a asigura o bună calitate a marginilor și suprafeței finisate. Dacă nu aveți fierăstrău de bună calitate, adresați-vă companiei partener local Promat pentru a vă recomanda un colaborator aprobat sau un atelier Promat pentru tăiere. Câteva reguli generale care trebuie respectate atunci când se lucrează cu plăci: • Pentru atelierul unde se taie și pentru a extinde durata de viață a sculelor, se recomandă utilizarea fierăstraielor cu pânză placată cu diamant. • Experiență arată că sculele cu dinți din carbură de tungsten (TCT) sunt recomandate pentru tăierea la fața locului. • Sculele electrice de mare viteză generează pulbere foarte

Pagina 11-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana...

Pagina 12 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

fină. Inhalarea acesteia poate fi dăunatoare sănătății. Astfel, sunt necesare echipamente de extracție a prafului, deoarece nu este recomandată tăierea umedă. Deși plăcile Promat nu conțin fibre dăunătoare, inhalarea unei cantități mari de praf poate afecta sănătatea. De asemenea, se recomandă ca la tăierea sau procesarea oricăror produse Promat, să se utilizeze măști de protecție și echipament individual de protecție (EIP) adecvat. • Viteza de tăiere este cel mai bine determinată de: ∙∙ Grosimea plăcii; ∙∙ Duritatea plăcii; ∙∙ Starea pânzei. • In timpul tăierii, placa trebuie bine prinsă, evitând alunecarea și vibrațiile care pot duce la ruperea marginilor plăcii. • Alegerea celor mai potrivite scule depinde de obiceiuri, practici și reglementări locale. 6 Ghid de manipulare pentru plăcile Promat 4.1. Tăierea cu fierăstrău circular de mânăs Este recomandată utilizarea unei pânze de fierăstrău cu dinți din carbur�

Pagina 12-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana fină....

Pagina 13 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

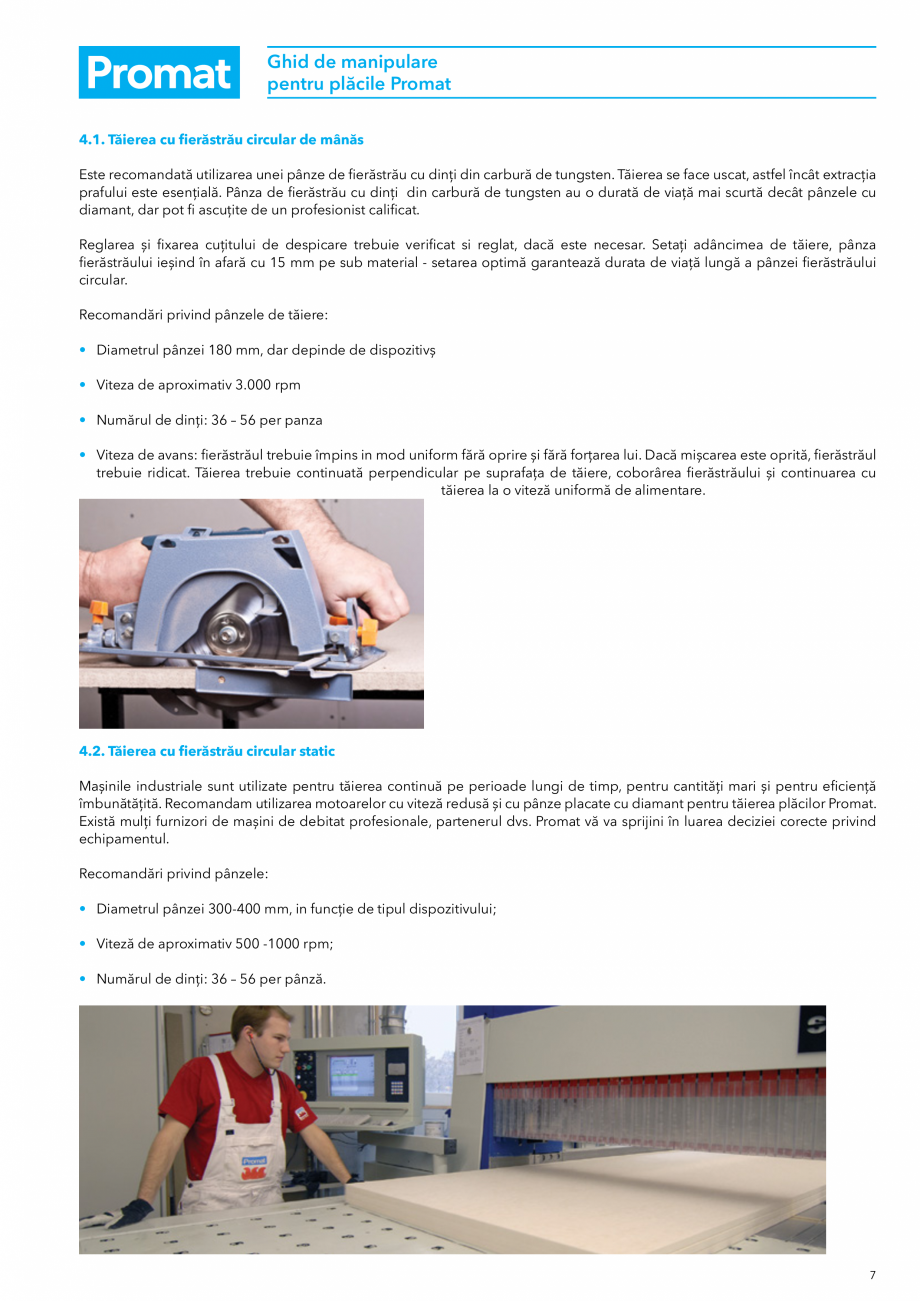

� de tungsten. Tăierea se face uscat, astfel încât extracția prafului este esențială. Pânza de fierăstrău cu dinți din carbură de tungsten au o durată de viață mai scurtă decât pânzele cu diamant, dar pot fi ascuțite de un profesionist calificat. Reglarea și fixarea cuțitului de despicare trebuie verificat si reglat, dacă este necesar. Setați adâncimea de tăiere, pânza fierăstrăului ieșind în afară cu 15 mm pe sub material - setarea optimă garantează durata de viață lungă a pânzei fierăstrăului circular. Recomandări privind pânzele de tăiere: • Diametrul pânzei 180 mm, dar depinde de dispozitivș • Viteza de aproximativ 3.000 rpm • Numărul de dinți: 36 – 56 per panza • Viteza de avans: fierăstrăul trebuie împins in mod uniform fără oprire și fără forțarea lui. Dacă mișcarea este oprită, fierăstrăul trebuie ridicat. Tăierea trebuie continuată perpendicular pe suprafața de tăiere, coborârea fierăstrăului și conti

Pagina 13-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana � de...

Pagina 14 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

nuarea cu tăierea la o viteză uniformă de alimentare. 4.2. Tăierea cu fierăstrău circular static Mașinile industriale sunt utilizate pentru tăierea continuă pe perioade lungi de timp, pentru cantități mari și pentru eficiență îmbunătățită. Recomandam utilizarea motoarelor cu viteză redusă și cu pânze placate cu diamant pentru tăierea plăcilor Promat. Există mulți furnizori de mașini de debitat profesionale, partenerul dvs. Promat vă va sprijini în luarea deciziei corecte privind echipamentul. Recomandări privind pânzele: • Diametrul pânzei 300-400 mm, in funcție de tipul dispozitivului; • Viteză de aproximativ 500 -1000 rpm; • Numărul de dinți: 36 – 56 per pânză. 7 Ghid de manipulare pentru plăcile Promat 4.3. Mașini utilizate la fața locului Mașinile de tăiat lucrează cu o pânză de fierăstrau Tungsten Carbid și un motor electric de turație redusă și sunt montate pentru a se deplasa peste o masă fixă de lucru, este o mas

Pagina 14-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana nuarea...

Pagina 15 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

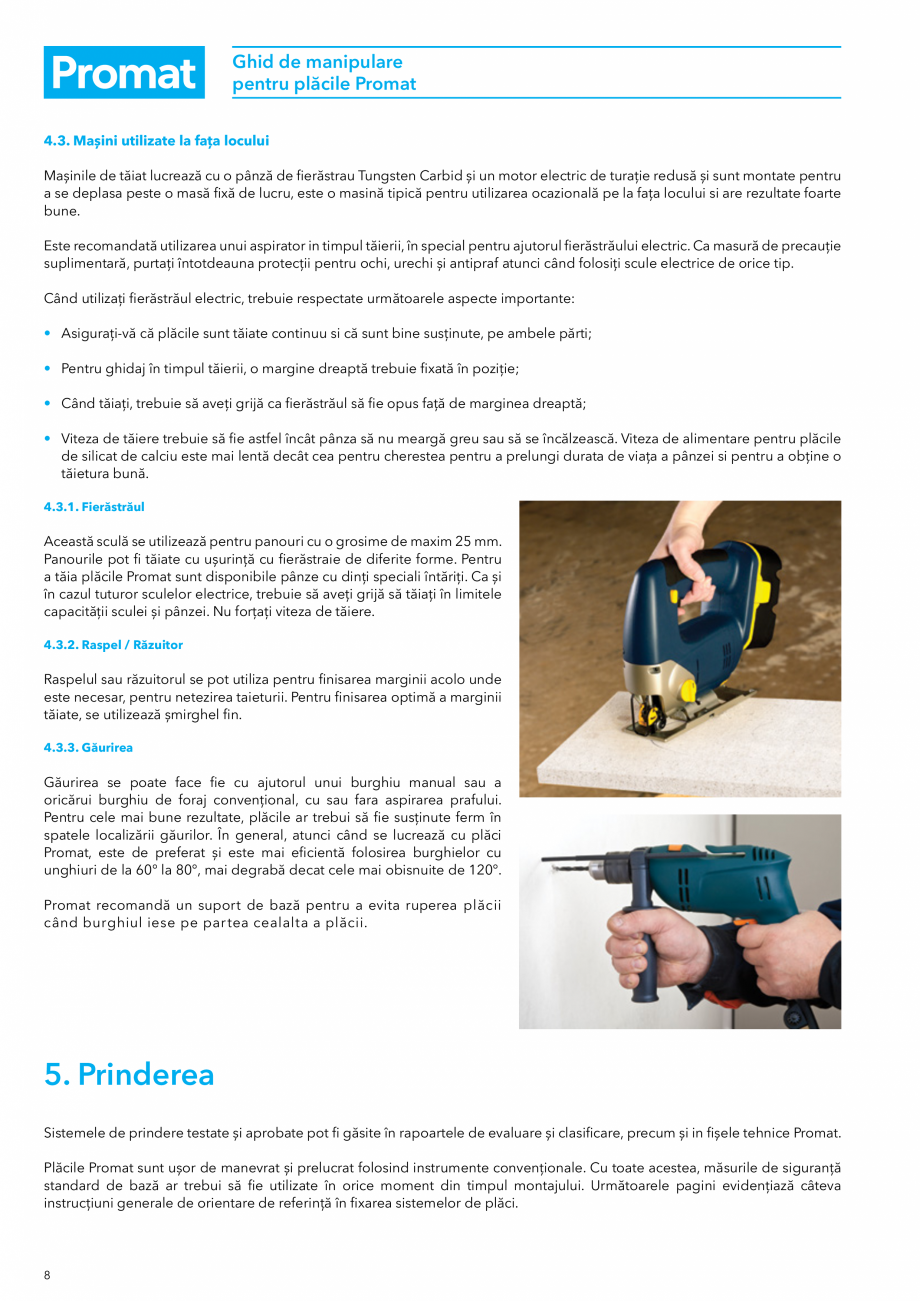

ină tipică pentru utilizarea ocazională pe la fața locului si are rezultate foarte bune. Este recomandată utilizarea unui aspirator in timpul tăierii, în special pentru ajutorul fierăstrăului electric. Ca masură de precauție suplimentară, purtați întotdeauna protecții pentru ochi, urechi și antipraf atunci când folosiți scule electrice de orice tip. Când utilizați fierăstrăul electric, trebuie respectate următoarele aspecte importante: • Asigurați-vă că plăcile sunt tăiate continuu si că sunt bine susținute, pe ambele părti; • Pentru ghidaj în timpul tăierii, o margine dreaptă trebuie fixată în poziție; • Când tăiați, trebuie să aveți grijă ca fierăstrăul să fie opus față de marginea dreaptă; • Viteza de tăiere trebuie să fie astfel încât pânza să nu meargă greu sau să se încălzească. Viteza de alimentare pentru plăcile de silicat de calciu este mai lentă decât cea pentru cherestea pentru a prelungi durata de viața

Pagina 15-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana ină...

Pagina 16 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

a pânzei si pentru a obține o tăietura bună. 4.3.1. Fierăstrăul Această sculă se utilizează pentru panouri cu o grosime de maxim 25 mm. Panourile pot fi tăiate cu ușurință cu fierăstraie de diferite forme. Pentru a tăia plăcile Promat sunt disponibile pânze cu dinți speciali întăriți. Ca și în cazul tuturor sculelor electrice, trebuie să aveți grijă să tăiați în limitele capacității sculei și pânzei. Nu forțați viteza de tăiere. 4.3.2. Raspel / Răzuitor Raspelul sau răzuitorul se pot utiliza pentru finisarea marginii acolo unde este necesar, pentru netezirea taieturii. Pentru finisarea optimă a marginii tăiate, se utilizează șmirghel fin. 4.3.3. Găurirea Găurirea se poate face fie cu ajutorul unui burghiu manual sau a oricărui burghiu de foraj convențional, cu sau fara aspirarea prafului. Pentru cele mai bune rezultate, plăcile ar trebui să fie susținute ferm în spatele localizării găurilor. În general, atunci când se lucrează

Pagina 16-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana a...

Pagina 17 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

cu plăci Promat, este de preferat și este mai eficientă folosirea burghielor cu unghiuri de la 60° la 80°, mai degrabă decat cele mai obisnuite de 120°. Promat recomandă un suport de bază pentru a evita ruperea plăcii când burghiul iese pe par tea cealalta a plăcii. 5. Prinderea Sistemele de prindere testate și aprobate pot fi găsite în rapoartele de evaluare și clasificare, precum și in fișele tehnice Promat. Plăcile Promat sunt ușor de manevrat și prelucrat folosind instrumente convenționale. Cu toate acestea, măsurile de siguranță standard de bază ar trebui să fie utilizate în orice moment din timpul montajului. Următoarele pagini evidențiază câteva instrucțiuni generale de orientare de referință în fixarea sistemelor de plăci. 8 Ghid de manipulare pentru plăcile Promat 5.1. Scule necesares Autofilentant pentru gips-carton De obicei, se foloseste pentru a prinde plăcile Promat de montanții metalici. Diblu De obicei, se folosește pentru

Pagina 17-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana cu...

Pagina 18 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

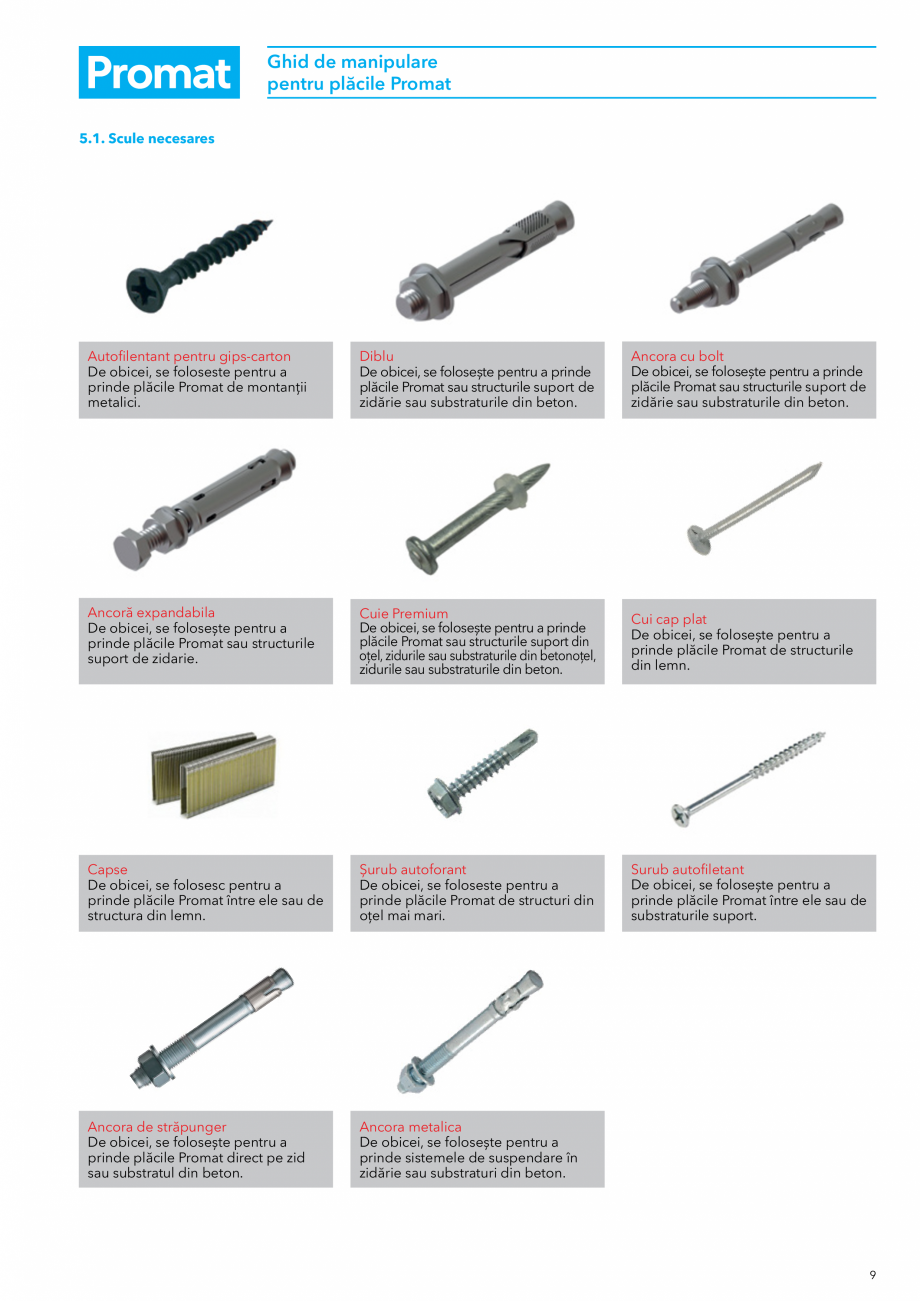

a prinde plăcile Promat sau structurile suport de zidărie sau substraturile din beton. Ancora cu bolt De obicei, se folosește pentru a prinde plăcile Promat sau structurile suport de zidărie sau substraturile din beton. Ancoră expandabila De obicei, se folosește pentru a prinde plăcile Promat sau structurile suport de zidarie. Cuie Premium De obicei, se folosește pentru a prinde plăcile Promat sau structurile suport din oțel, zidurile sau substraturile din betonoțel, zidurile sau substraturile din beton. Cui cap plat De obicei, se folosește pentru a prinde plăcile Promat de structurile din lemn. Capse De obicei, se folosesc pentru a prinde plăcile Promat între ele sau de structura din lemn. Șurub autoforant De obicei, se foloseste pentru a prinde plăcile Promat de structuri din oțel mai mari. Surub autofiletant De obicei, se folosește pentru a prinde plăcile Promat între ele sau de substraturile suport. Ancora de străpunger De obicei, se folosește pentr

Pagina 18-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana a...

Pagina 19 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

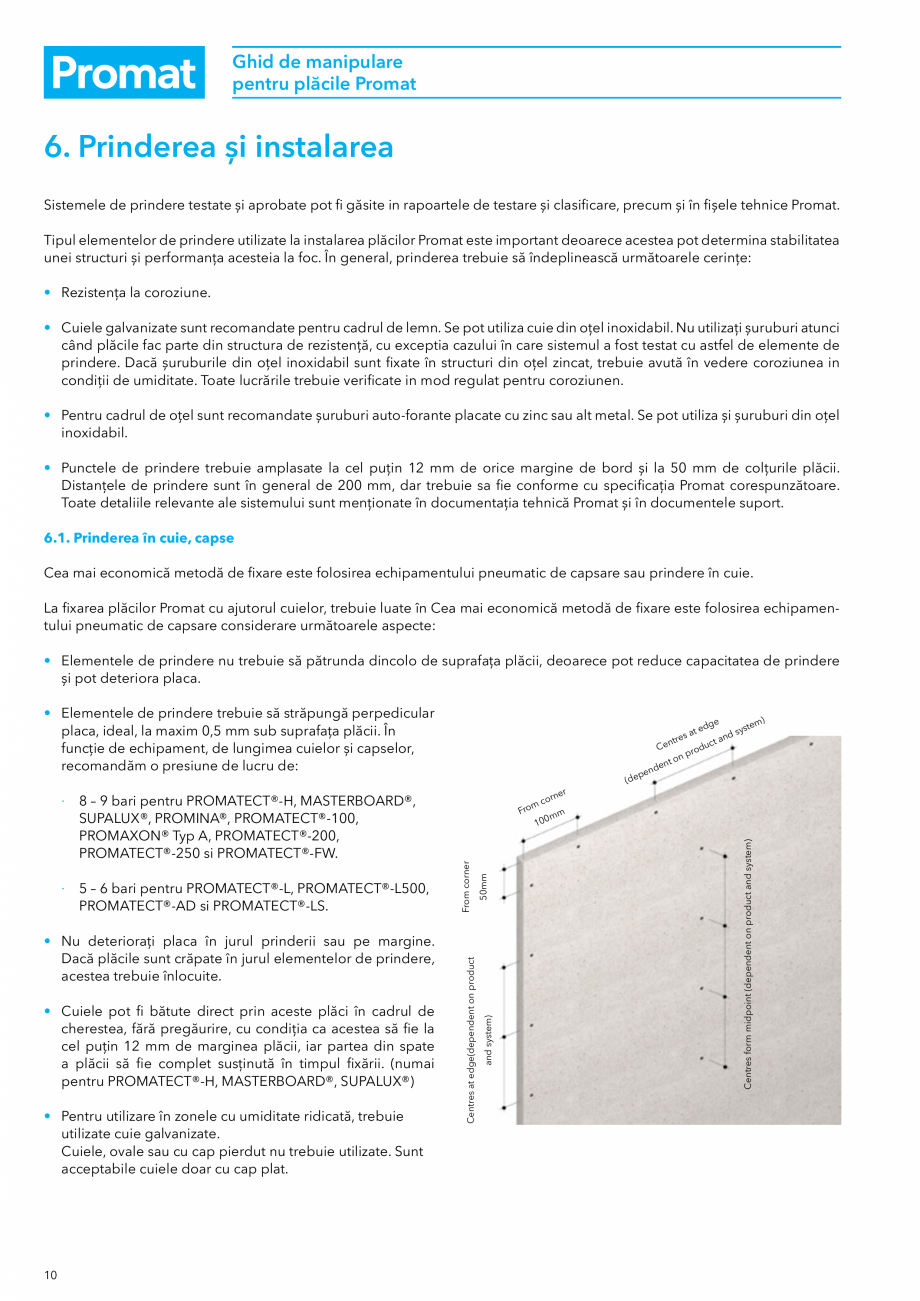

u a prinde plăcile Promat direct pe zid sau substratul din beton. Ancora metalica De obicei, se folosește pentru a prinde sistemele de suspendare în zidărie sau substraturi din beton. 9 Ghid de manipulare pentru plăcile Promat 6. Prinderea și instalarea Sistemele de prindere testate și aprobate pot fi găsite in rapoartele de testare și clasificare, precum și în fișele tehnice Promat. Tipul elementelor de prindere utilizate la instalarea plăcilor Promat este important deoarece acestea pot determina stabilitatea unei structuri și performanța acesteia la foc. În general, prinderea trebuie să îndeplinească următoarele cerințe: • Rezistența la coroziune. • Cuiele galvanizate sunt recomandate pentru cadrul de lemn. Se pot utiliza cuie din oțel inoxidabil. Nu utilizați șuruburi atunci când plăcile fac parte din structura de rezistență, cu exceptia cazului în care sistemul a fost testat cu astfel de elemente de prindere. Dacă șuruburile din oțel inoxid

Pagina 19-Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare Romana u a...

Pagina 20 - Instructiuni de manipulare pentru placile Promat PROMAT Instructiuni montaj, utilizare...

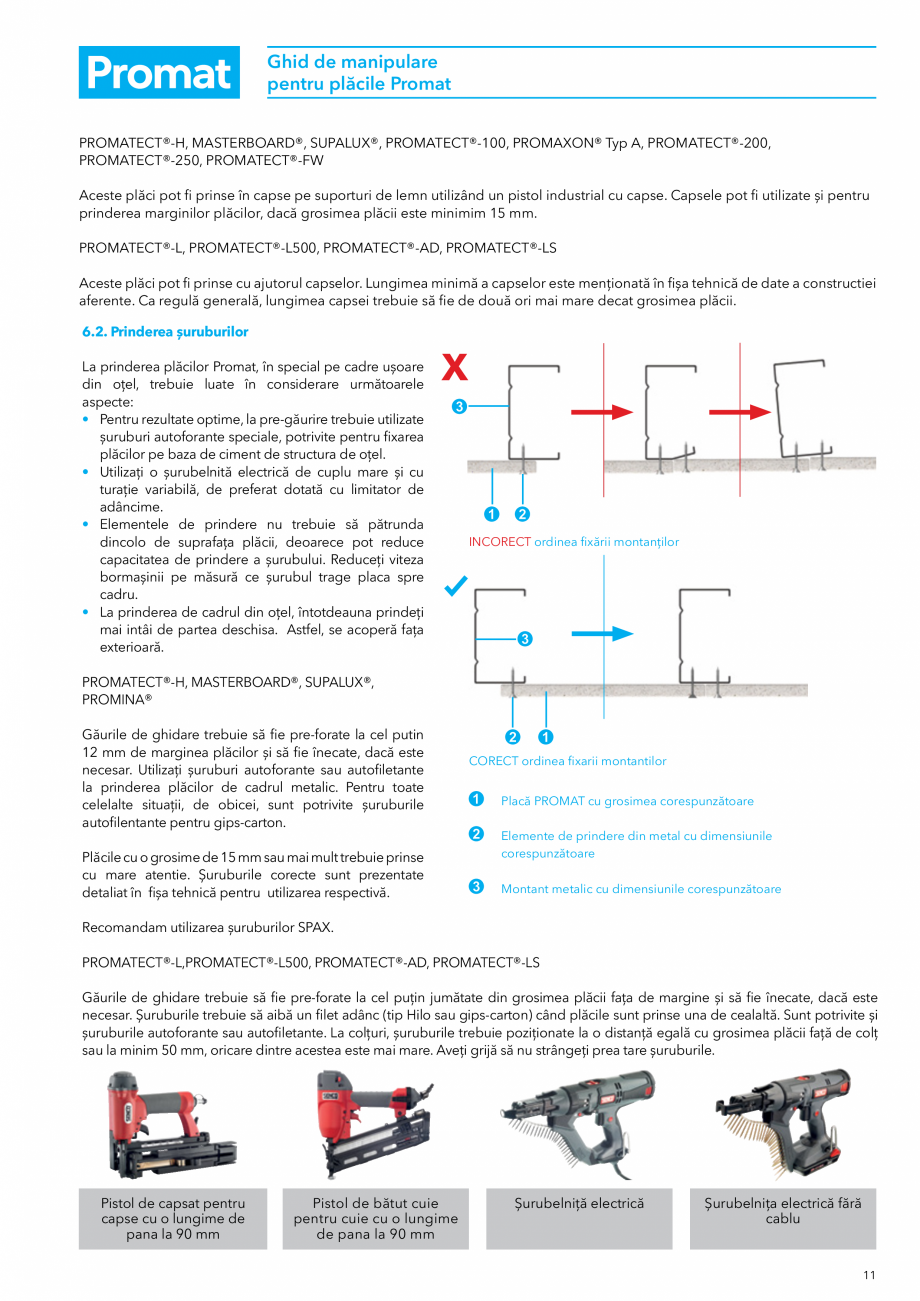

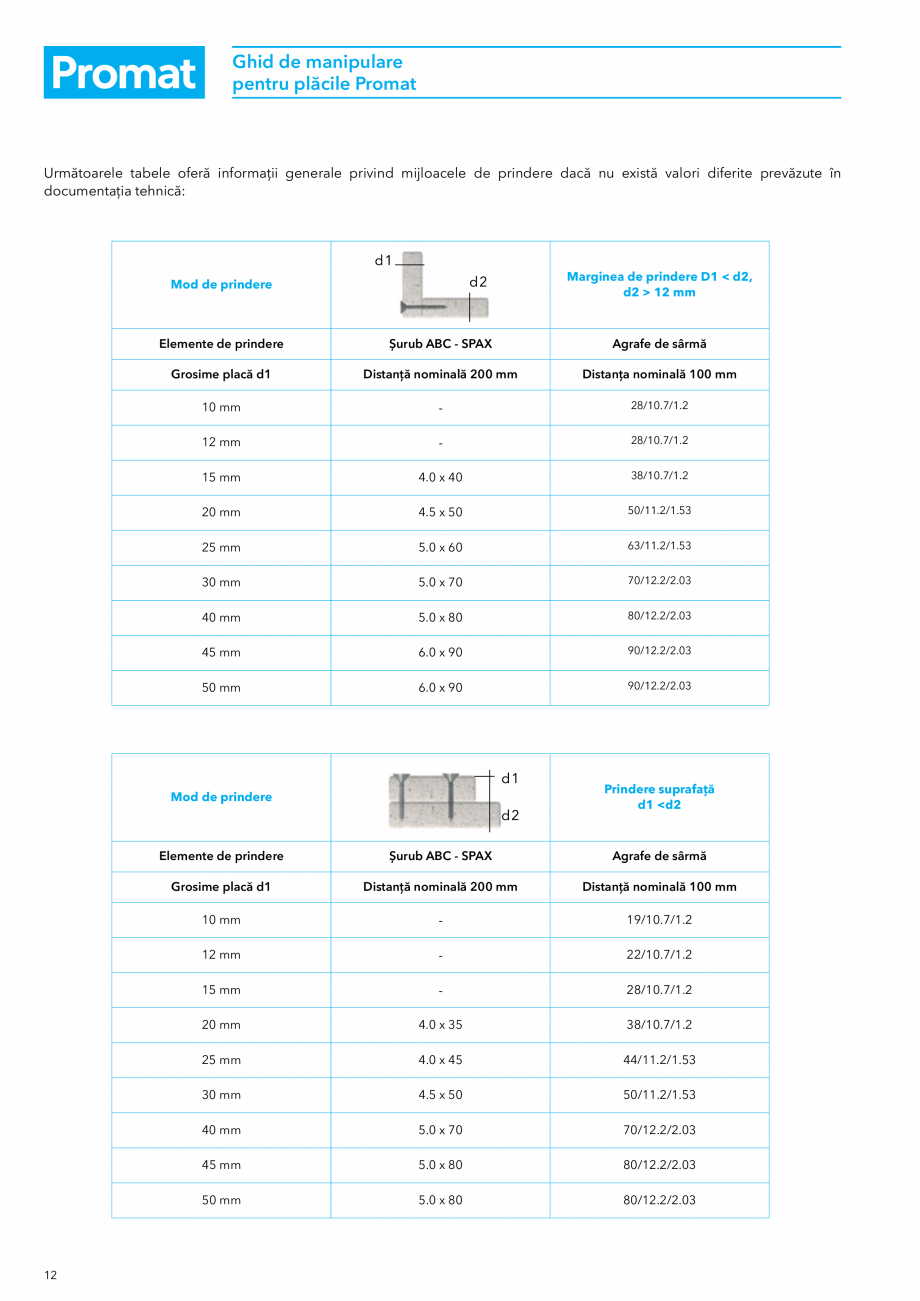

abil sunt fixate în structuri din oțel zincat, trebuie avută în vedere coroziunea in condiții de umiditate. Toate lucrările trebuie verificate in mod regulat pentru coroziunen. • Pentru cadrul de oțel sunt recomandate șuruburi auto-forante placate cu zinc sau alt metal. Se pot utiliza și șuruburi din oțel inoxidabil. • Punctele de prindere trebuie amplasate la cel puțin 12 mm de orice margine de bord și la 50 mm de colțurile plăcii. Distanțele de prindere sunt în general de 200 mm, dar trebuie sa fie conforme cu specificația Promat corespunzătoare. Toate detaliile relevante ale sistemului sunt menționate în documentația tehnică Promat și în documentele suport. 6.1. Prinderea în cuie, capse Cea mai economică metodă de fixare este folosirea echipamentului pneumatic de capsare sau prindere în cuie. La fixarea plăcilor Promat cu ajutorul cuielor, trebuie luate în Cea mai economică metodă de fixare este folosirea echipamentului pneumatic de capsare consi
