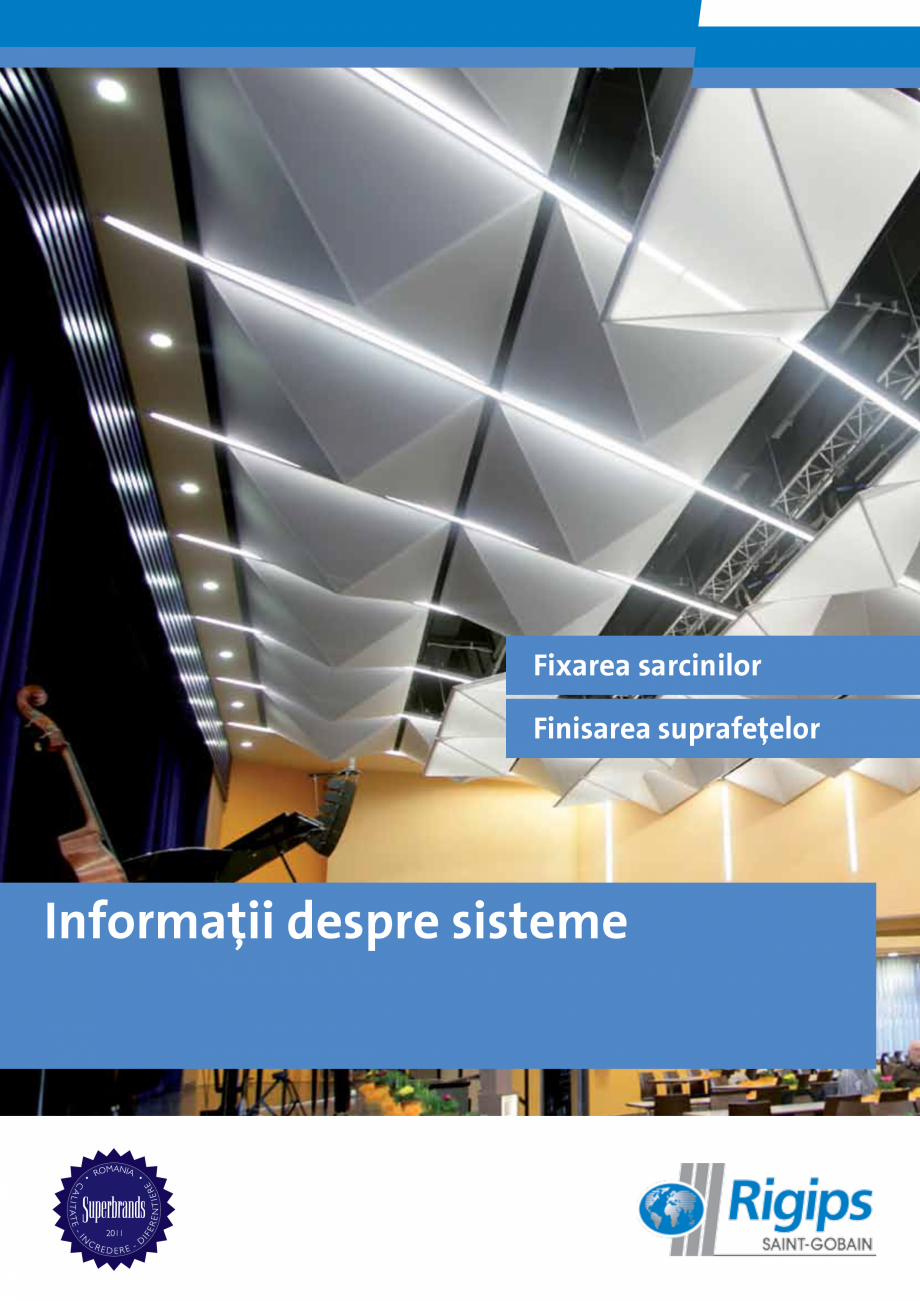

Fixarea sarcinilor
Finisarea suprafeţelor
Informaþii despre sisteme
Saint-Gobain Construction Products BU Rigips
Ediţie revizuită, 2013.
Publicaţia de faţă se adresează specialiştilor în domeniul
construcţiilor.
Toate informaţiile conţinute în acest material corespund celui
mai nou stadiu al dezvoltării şi au fost prelucrate special pentru
dumneavoastră. Având în vedere faptul că noi suntem mereu
dornici să vă oferim cele mai bune soluţii, ne rezervăm dreptul
de a face actualizări ca urmare a unor modificări tehnice sau de
producţie.
Vă rugăm să vă asiguraţi că sunteţi mereu în posesia ultimei
versiuni a acestui material. Nu sunt excluse erori tipografice.
Produsele marca Rigips® prezintă de regulă caracteristici mai
ridicate de calitate, decât solicită normele tehnice aplicabile.
Produsele sunt compatibile între ele.
Compatibilitatea dintre ele este confirmată prin verificări interne
sau externe. Diversele informaţii ale acestei publicaţ
ii pleacă de la
utilizarea exclusivă a produselor marca Rigips®.
Atâta timp cât nu este descris altfel, nu se poate presupune
posibilitatea de combinare cu sistemele altor producători sau
înlocuirea diverselor piese prin produse străine. În această situaþie
nu poate fi luată în calcul o garanţie sau o responsabilitate.
Vă rugăm, de asemenea, să ţineţi cont de faptul că relaţiile noastre
de colaborare se bazează în mod exclusiv pe condiţiile incluse în
„Catalogul de Servicii şi Produse”, care poate fi descărcat de pe
internet de la adresa www.rigips.ro.
Ne bucurăm de o colaborare fructuoasă cu dumneavoastră şi vă
dorim să aveţi mereu succes cu ajutorul soluţiilor oferite de noi.
Informaþii
despre sistemele Rigips
Fixarea sarcinilor de elemente
constructive din gips-carton
2.90.01-04
pag. 4
Tratarea suprafeţelor din gips-carton
2.95.00
pag. 7
3
Proiectare si montaj
2.90.01 02
Fixarea sarcinilor
de elemente
constructive din
gips-car
ton Rigips®
Tencuieli uscate
Pereţi din gips-carton
Indicaþii legate de proiectare şi montaj
2.90.01
Cârlig de perete
Pentru fixarea sarcinilor individuale uşoare (e ≤ 100 mm) de placile de gips-carton.
Sarcină admisă/mijloace de fixare:
Sarcinile in consola se pot fixa pe
sistemele de gips-carton Rigips® cu
ajutorul unor elemente de fixare care se
găsesc în comerţ. Alegerea unor elemente
de fixare potrivite depinde pe de o parte
de excentricitatea sarcinii (depărtarea
centrului de greutate faţă de perete)
precum şi de grosimea plăcilor de gipscarton.
Sarcinile admise F pe fiecare şurub, au
fost determinate în baza normelor de
siguranţă în construcţii. Independent
de sarcina admisă asupra şuruburilor F,
conform DIN 18183, sarcinile în consolă
vor fi luate în calcul pe metru de perete
(Tabel 3).
Sarcinile mari în consolă (obiecte sanitare,
etc.) trebuie fixate în general în dreptul
montanţilor sau a profilelor transversale a
se vedea detaliile 5.50.
02 până la 5.50.60.
În cazul placărilor cu gips-carton a unor
pereţi masivi (tencuială uscată) sarcinile
în consolă > 15 kg se vor ancora cu piese
corespunzătoare direct în peretele masiv.
1. pentru placare simplă
2.
3.
3. pentru placare dublă
cca. 50 N (5 kg)
cca. 100 N (10 kg)
cca. 150 N (15 kg)
cca. 200 N (20 kg)
2.90.02
Diblu expandabil din material sintetic
Sistem static
(Centru de greutate - Distanţă e)
Tabel 1:
Sarcină admisă (F) pe fiecare diblu, pentru diferite excentricităţi
Rând
Grosime
placă
(mm)
1
2
12,5
≥ 20
3
≥ 20
8
4
≥ 20
10
1) Distanţe între şuruburi:
4
Şurub 1)
e
(mm) (mm)
50
100
150
200
0,25
0,30
0,20
0,25
0,15
0,20
0,10
0,15
F adm (kN)
0,45
0,40
0,30
0,25
F adm (kN)
0,70
0,55
0,50
0,35
6
F adm (kN)
grosime placă 12,5 mm, nu mai mică de 150 mm
grosime placă ≥ 20 mm, nu mai mică de 75 mm
Proiectare si montaj
2.90.03
Sarcini în consolă
conform DIN 18183
2.90.03
Şurub cu diblu expandabil tip Molly
Şurub din plastic
expandabil
Sistem static
(distanţă (e) a centrului de greutate)
Tabel 2:
Sarcină admisă F pe fiecare şurub în cazul diverselor distanţe între centrul de greutate (e) şi
perete
Nr. Crt. Grosime
placă
(mm)
Tip diblu 1)
(mm)
e
(mm)
50
100
150
200
0,45
0,35
0,30
0,35
0,30
0,25
0,55
0,40
0,35
0,45
0,35
0,30
0,80
0,50
0,35
0,70
0,50
0,35
7
Molly 8L
1,00
0,85
0,60
2 x 12,5
F adm (kN)
8
Molly HM 6 x 60
1,10
0,90
0,75
1) Distanţe între şuruburi: grosime placă 12,5 mm, nu mai mică de 150 mm
grosime placă ≥ 20 mm, nu mai mică de 75 mm
Conform DIN 18183 „Pereţi din plăci
de gips-carton; realizarea pereţilor pe
structură metalică“, pe pereţii din gipscarton şi pe placările de pereţi pot fi
agăţate sarcini în consolă F ≤ 0,4 kN/m
perete (400
N) în diverse locuri. În acest
sens se va folosi o distanţă maximă (e) =
300 mm a centrului de greutate faţă de
perete. În cazul unor distanţe (e) mai mici
ale centrelor de greutate, sarcina admisă
a consolei poate fi majorată conform
tabelului 3 alaturat.
Pentru pereţii din gips-carton şi placări
ale pereţilor (tencuieli uscate prinse de
peretele masiv) cu grosimea plăcii ≤ 18
mm este valabil F ≤ 0,7 kN/m perete (700
N).
În cazul unor pereţi cu instalaţii (profile
de susţinere duble), cele două rânduri
de montanţi se vor lega suplimentar cu
ştraifuri de plăci.
0,50
1
Molly S8
0,55
9,5
F adm (kN)
2
Molly HM 6 x 50
0,45
3
Molly S8
0,65
12,5
F adm (kN)
4
Molly HM 6 x 50
0,55
5
Molly 8L
0,90
20
F adm (kN)
6
Molly HM 6 x 60
0,80
0,60
Tabel 3:
Sarcină maximă, pe metru lungime de perete conform DIN 18183, referitor la distanţa (e)
dintre centrul de greutate şi perete
Rând
Grosime
placă
(mm)
1
2
12,5
F adm (kN)
≥18
pe metru lungime perete
e
(mm)
50
100
150
200
300
0,77
1,10
0,70
1,00
0,62
0,95
0,55
0,85
0,40
0,70
5
2.90.04
Proiectare şi montaj
Plafoane suspendate
din gips-carton
2.90.04
Şurub cu diblu expandabil tip Molly
Şurub din plastic
expandabil
Şurub diblu balansier
Şurub ancoră cu aripi expandabile
Sarcină admisă pe fiecare şurub conform DIN 18181: 0,06 kN, pe fiecare metru de placă între
două profile.
Sarcini grele
Obiectele grele, care depăşesc sarcina
admisă a şuruburilor, trebuie prinse
direct în planşeul masiv sau de
structura de susţinere a plafonului.
6
Proiectare si montaj
2.95.00
Indicaþii legate de proiectare şi montaj
2.95.00
Sistemele din gips-carton Rigips® oferă
suportul ideal pentru aplicarea diverselor
straturi de finisaje, datorită suprafeţelor
plane care se obþin. Astfel, ar trebui
respectate tehnicile descrise mai jos,
recomanda
te de către Rigips®. În plus, se
cer respectate instrucþiunile oferite de către
producătorii de vopsele, tapete, placaje,
precum şi cele oferite de producătorii de
adezivi.
Suprafeţele din gips-carton Rigips® pe care
se va aplica un finisaj din plăci cu rosturi,
vor fi pregătite conform prevederilor pentru
finisaje multistrat.
Zonele de rosturi, trebuie să fie uscate şi
eventual şlefuite. În timpul şlefuirii, se va
avea grijă să nu se deterioreze cartonul plăcii
din apropierea zonei şlefuite. În momentul
acoperirii cu vopsea sau tapet vinil, cu cerinþe
speciale în ceea ce priveşte planeitatea, se
recomandă tratarea întregii suprafeţe cu
Rifin sau ProMixFinish.
unor plăci cu grosime de 20 de mm sau a
unui placaj dublu cu placi RB 2x12,5 mm.
Rostuirea se va face folosind benzile de
armare indiferent de materialul folosit
pentru umplerea rosturilor.
Acelaşi lucru este valabil şi pentru plafoanele
cu iluminare indirectă. În cazul lucrărilor
de vopsitori
e, se recomandă utilizarea
Pe plăcile de gips-carton Rigips® se
recomandă aplicarea un grund potrivit
pentru montarea stratului următor. Ca
suport pentru vopsea se recomandă
substanţe care pot fi diluate în apă (ex.
RikombiGrund) sau substanţe care conţin
deja soluţii de diluare. Peliculele aplicate cu
vopsea diluată nu au efectul unui grund.
Tratarea
suprafeţelor
realizate cu
gips-carton Rigips®
Plăci de gips-carton
Rigips® ca bază
pentru alte finisaje
Cerinţe pentru stratul
suport
Măsurile necesare se vor specifica separat în
cazul proiectării şi realizării lucrărilor.
Pentru realizarea pereþilor de baie sau
placarea acestora, se recomandă atât
folosirea plăcilor rezistente la umiditate de
tip RBI/RFI.
A se vedea detaliile 5.50.02 - 5.50.60
Înainte de a aplicarea tapetului se va folosi
fie un grund, de ex. Rikombi, sau un grund
recomandat pentru tapetul respectiv.
Ca tratament anterior aplicării plăcajelor
decorative se va folosi, în funcţie de
expunerea la umiditate, un grund cu
substanţe care pot fi diluate în apă sau care
conţine soluţii de diluare.
Grundul trebuie să se usuce înainte de a
putea continua cu lucrarea.
Grunduirea
7
2.95.00
Proiectare şi montaj
2.95.00
Vopsele
Vopsele recomandate:
sunt recomandate pentru utilizare pe suport
de gips-carton vopsele de dispersie.
Nu sunt recomandate vopsele cu compuşi
minerali (vopsele pe bază de hidroxid de
potasiu, hidroxid de calciu sau var stins şi
silicaţi). Vopselele de dispersie pe bază de
silicat ar trebui folosite doar atunci, când
producătorul asigură faptul că sunt potrivite
şi oferă indicaţiile exacte pentru utilizare.
carton netratate, cartonul se poate îngălbeni
din cauza luminii, astfel că poate fi necesară
aplicarea unui strat suplimentar de vopsea.
În cazul în care există dubii, vă recomandăm
un strat de probă aplicat pe mai multe plăci.
În cazul unor vopsele care necesită un finisaj
pretenţios, se recomandă aplicarea u
nui
strat de ProMixFinnish sau Rifin pe toată
suprafaţa.
Indicaţie: în cazul unor suprafeţe de gips-
Mase de şpaclu
Materiale recomandate:
Rifin (pe bază de gips) se va aplica pe plăci de
gips-carton cu rosturile finisate.
Indicaţie:
În cazul finisajelor cu placi ceramice nu se
recomanda utilizarea maselor de spaclu ca
suport pentru pozarea acestora!
Alte informaţii:
– broşura „Finisarea suprafeţelor de
gips-carton Rigips®. Produse şi tehnici de
aplicare."
Tapete
8
Materiale recomandate:
Pot fi utilizate toate tipurile de tapet
existente în comerţ. Prin grunduirea cu
RikombiGrund, se obţine o suprafaţă
uniform absorbantă care permite un montaj
uşor dar şi o desprindere ulterioară uşoară a
tapetului.
Se recomandă utilizarea de adezivi pe bază
de metilceluloză sau răşini artificiale.
Indicaţie:
În cazul unor tapete cu transparenţă ridicată,
poate fi necesar un strat anterior pentru
egalizarea suportului.
Proiectare si montaj
2.95.00
2.
95.00
Materiale recomandate:
Se pot folosi toate plăcile ceramice din
comerţ, precum şi plăci din piatră sau alte
materiale asemănătoare (grosime minimă
recomandată a plăcii de gips-carton ≥ 20
mm).
Suprafeþe uscate expuse accidental la
umiditate sau vapori.
Adezivi recomandaþi:
Adezivi artificiali pe bază de dispersie sau
aditivaţi, din comerţ.
Tehnică de lipire:
Se vor aplica adezivii în procedura "în strat
subţire" conform SR EN 12004, pe toată
suprafaţa şi se vor subţia cu fier de glet
zimţat.
Rosturile neumplute dintre plăcile de gipscarton pot fi umplute cu acelaşi material.
Adezivi recomandaþi:
Adezivi conform SR EN 12004.
Tehnică de lipire:
Pentru lipirea plăcilor se vor respecta
indicaţiile producătorului adezivilor
respectivi.
Pentru aplicarea adezivului există diverse
proceduri.
În prima fază se aplică adezivul de plăci
într-un strat mai gros. După uscarea acestui
strat se va aplica acelaşi adeziv cu ajutorul
fierului de glet zimţat
95.00
Materiale recomandate:
Se pot folosi toate plăcile ceramice din
comerţ, precum şi plăci din piatră sau alte
materiale asemănătoare (grosime minimă
recomandată a plăcii de gips-carton ≥ 20
mm).
Suprafeþe uscate expuse accidental la
umiditate sau vapori.
Adezivi recomandaþi:
Adezivi artificiali pe bază de dispersie sau
aditivaţi, din comerţ.
Tehnică de lipire:
Se vor aplica adezivii în procedura "în strat
subţire" conform SR EN 12004, pe toată
suprafaţa şi se vor subţia cu fier de glet
zimţat.
Rosturile neumplute dintre plăcile de gipscarton pot fi umplute cu acelaşi material.
Adezivi recomandaþi:
Adezivi conform SR EN 12004.
Tehnică de lipire:
Pentru lipirea plăcilor se vor respecta
indicaţiile producătorului adezivilor
respectivi.
Pentru aplicarea adezivului există diverse
proceduri.
În prima fază se aplică adezivul de plăci
într-un strat mai gros. După uscarea acestui
strat se va aplica acelaşi adeziv cu ajutorul
fierului de glet zimţat
... ascunde
Alte documentatii ale aceleasi game Vezi toate
Fisa tehnica
2 p | RO
Glasroc® F Riflex
Instructiuni montaj, utilizare
28 p | RO
Glasroc® F Riflex
