on le

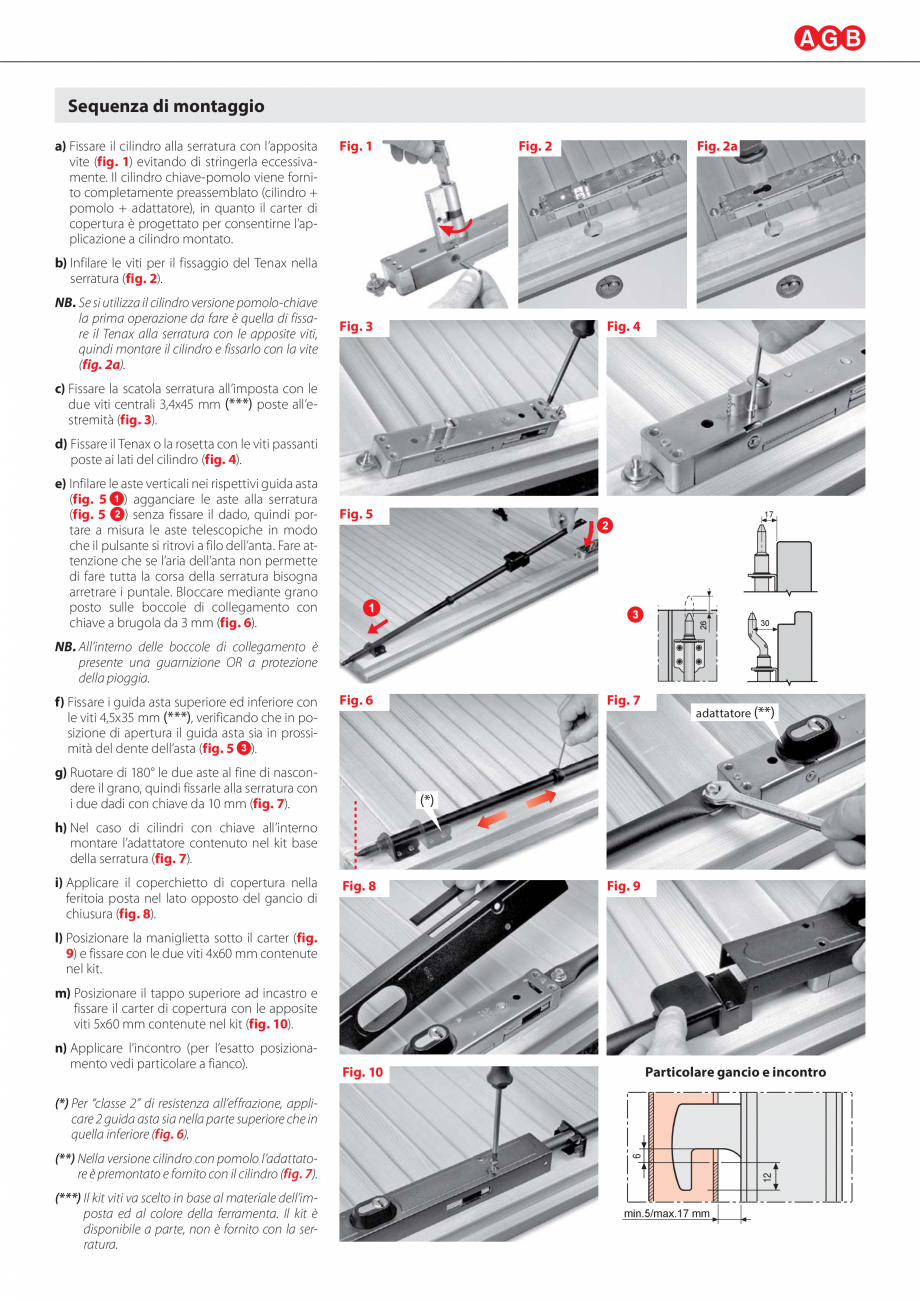

due viti centrali 3,4x45 mm (***) poste all’estremità (fig. 3).
d) Fissare il Tenax o la rosetta con le viti passanti
poste ai lati del cilindro (fig. 4).
Fig. 5
17
26
e) Infilare le aste verticali nei rispettivi guida asta
(fig. 5 ) agganciare le aste alla serratura
(fig. 5 ) senza fissare il dado, quindi portare a misura le aste telescopiche in modo
che il pulsante si ritrovi a filo dell’anta. Fare attenzione che se l’aria dell’anta non permette
di fare tutta la corsa della serratura bisogna
arretrare i puntale. Bloccare mediante grano
posto sulle boccole di collegamento con
chiave a brugola da 3 mm (fig. 6).
30
NB. All’interno delle boccole di collegamento è
presente una guarnizione OR a protezione
della pioggia.
f) Fissare i guida asta superiore ed inferiore con
le viti 4,5x35 mm (***), verificando che in posizione di apertura il guida asta sia in prossimità del dente dell’asta (fig. 5 ).
Fig. 6
g) Ruotare di 180° le due aste al fine di nascondere il g ... ascunde
