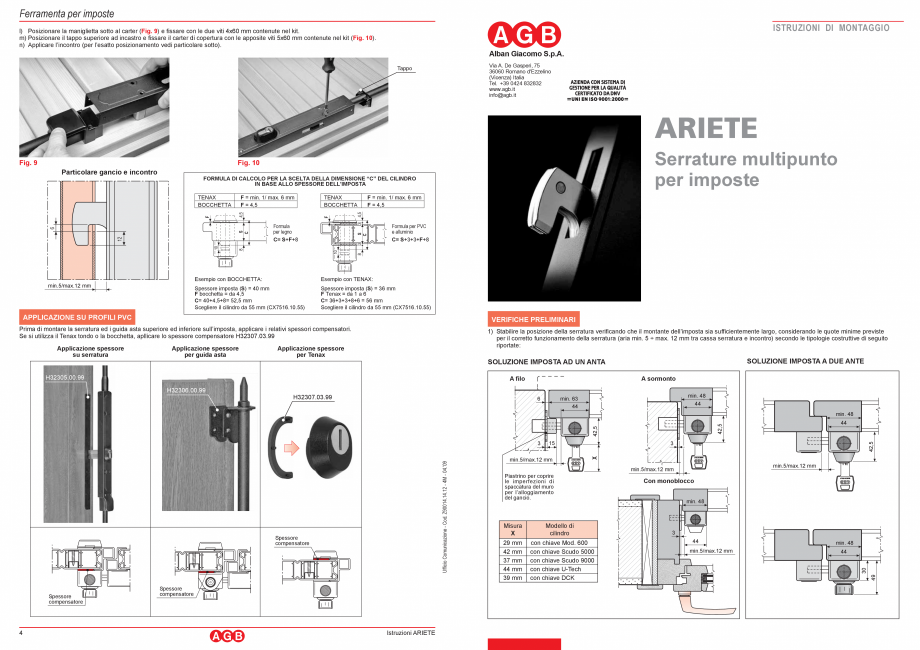

Ferramenta per imposte

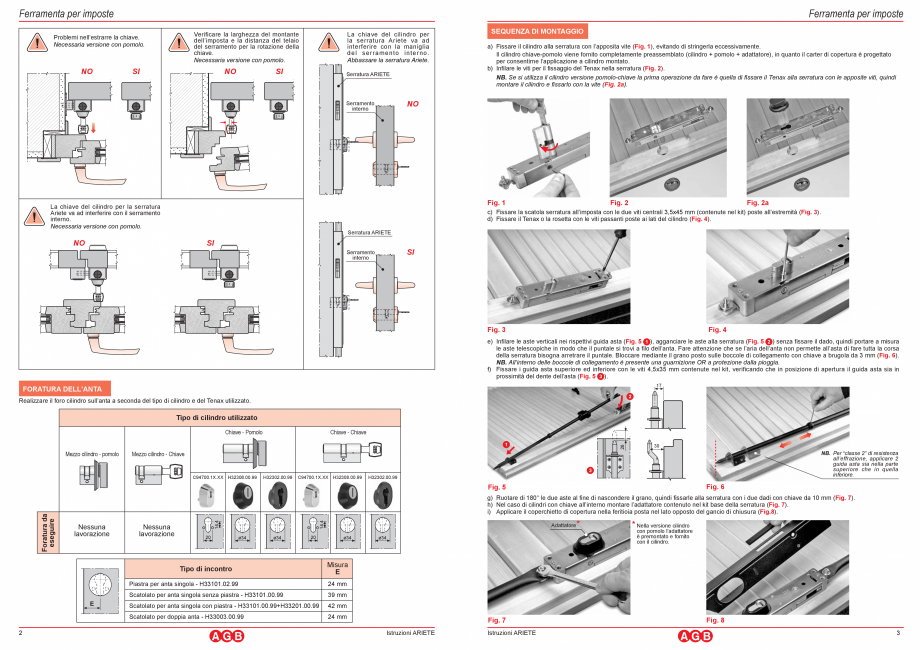

ISTRUZIONI DI MONTAGGIO
l) Posizionare la maniglietta sotto al carter (Fig. 9) e fissare con le due viti 4x60 mm contenute nel kit.
m) Posizionare il tappo superiore ad incastro e fissare il carter di copertura con le apposite viti 5x60 mm contenute nel kit (Fig. 10).
n) Applicare l’incontro (per l’esatto posizionamento vedi particolare sotto).
Alban Giacomo S.p.A.
Via A. De Gasperi, 75
36060 Romano d'Ezzelino
(Vicenza) Italia
Tel. +39 0424 832832
www.agb.it
info@agb.it
Tappo
Fig. 9
Serrature multipunto
per imposte
Fig. 10
Particolare gancio e incontro
FORMULA DI CALCOLO PER LA SCELTA DELLA DIMENSIONE “C” DEL CILINDRO
IN BASE ALLO SPESSORE DELL’IMPOSTA
F = min. 1/ max. 6 mm
F = 4,5
3
Formula
per legno
C= S+F+8
Formula per PVC
e alluminio
C= S+3+3+F+8
min.5/max.12 mm
8
10
8
10
3
S
C
S
C
12
F
F
6
TENAX
BOCCHETTA
4,5
F = min. 1/ max. 6 mm
F = 4,5
4,5
TENAX
BOCCHETTA
Esempio con BOCCHETTA:
Esempio con TENAX:
Spessore imposta (S) ... ascunde
