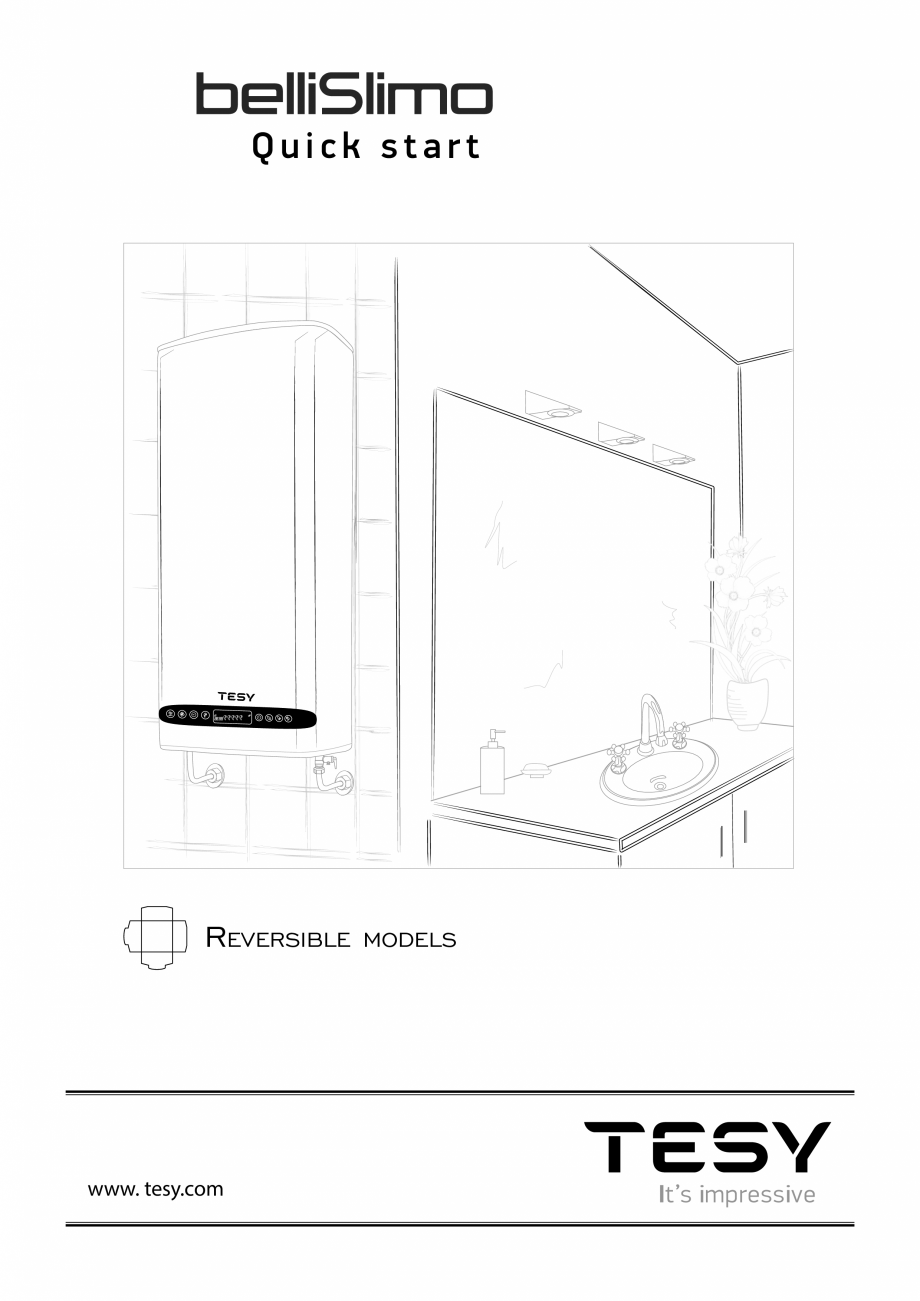

Quick start Reversible www. tesy.com models 2 3 4 5 6 7 8 9 10 11 12 13 BG - инструкция за бърз монтаж Quick start е наръчник за инсталиране и не замества „Инструкцията за употреба и поддръжка“. Запознайте се с„Инструкцията за употреба и поддръжка“. Принадлежности в комплекта [1]: А– Бойлер електрически; B– Носеща планка х2; CИнструкцията за употреба и поддръжка; D – Дюбел Ø10 – 85 mm x2; E – Винт Ø7 – 90 mm x2; F – Диелектрична втулка х2; G – Възвратно-предпазен клапан (ако местните регулации изискват друго устройство, то трябва да бъде закупено допълнително). Необходими при�

Pagina 1-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 2 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

�адлежности извън комплекта [2] Разположение на уреда [3] Монтирайте уреда на такова място, че да не бъде обливан с вода от душ/душ-слушалка. Монтаж [4] и [5] Изрежете шаблона, нивелирайте и маркирайте посочените точки. Следвайте показаната последователност. Този уред може да бъде инсталиран вертикално [стр. 6] или хоризонтално [стр. 10]. Свързване към водопроводната мрежа [6] Уредът е снабден с две тръби с резба G ½ “ - за подаване на студена вода (син пръстен) и изпускане на топла (червен пръстен). Монтирайте предпазния клапан към тръбата за студена вода.

Pagina 2-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 3 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

Свързване към електрическата мрежа [7] Преди да включите електрическото захранване, уверете се че уреда е пълен с вода. Модели със захранващ шнур с щепсел [7.1]. Модели със захранващ шнур в без щепсел [7.2] - прочети „Инструкцията за употреба и поддръжка“. Модели без захранващ шнур [7.3] - прочети „Инструкцията за употреба и поддръжка“. При тези модели е необходимо да се свали пластмасовия капак. Захранващите проводници трябва да се свържат към клемите на термоизключвателя в съответствие с маркировките. След монтаж, пластмасовият капак се поставя

Pagina 3-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 4 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

отново! Контролен панел [8] избор Седмичен програматор EN - instalacion instructions Quick start is an introductory document and does not replace the „Instructions for use and storage“. Carefully read „Instruction for use and storage“. Accessories supplied [1]: А– Electric water heater; B– Mounting brаckets х2; C- Instruction for use and storage; D – Dowel Ø10x85 mm x2; E – Screw Ø7x90 mm x2; F – Galvanic insulator х2; G – Safety return valve (If the local regulations require the use of another device, then it must be purchased additionally). Accessories not supplied[2] Instalation approach[3] The device should be mounted in such a place so as not to be poured with water from the showerhead. Mounting [4] nd [5] Cut out the drawing from the back of the packaging. After levelling the cut out the piece from the packaging mark the hole points shown. Please follow the sequence This appliance can be installed either vert

Pagina 4-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 5 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

ically [page 6] or horrizontally [page 10]. Connecting the water heater to the water supply system [6] The appliance has two pipes with thread G½‘’ for cold water supply (marked by a blue ring) and hot water outlet pipe (marked by a red ring). Mount the safety valve to the pipe where the cold water goes in the Water heater (marked with blue ring) Connecting the water heater to the electrical mains [7] Make sure the appliance is full of water before switching on the electrical power supply. models with a power cord with a plug [7.1]. Models with a power cord without a plug[7.2] - read the Instructions for use and storage. Models without power cord [7.3] - read the Instructions for use and storage. To install the power supply wire to the water heater, remove the plastic cover. Connect the power supply wire in compliance with the marking on the terminals of thermal circuit breaker. After installation, put the plastic cover back in its place! Control panel [8] activation "Weekly Progr

Pagina 5-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 6 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

ammer" избор на ден от седмицата selection of the day of the week избор на час/период selection of Time / Period избор на брой душове/режим Ръчно управление selection of number of showers/ “Manual control” включване/изключване на уреда - Stand by Device on / off button - Standby mode избор на режими ECO ECO mode selection избор на функция "BOOST" "BOOST" function selection включване/изключване на режим Ваканция On / Off button for Vacation Mode Възможни комбинации: Possible combinations: + "заключване" на панела; + Копиране на състоянието на текущата клетка; + "locking" of the panel ; + Включване и изключване на Wi-Fi модула + Copy the status of the current cell. + Ориентация на дис

Pagina 6-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 7 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

плея от вертикално към + On/Off the Wi-Fi Module + Vertical to horizontal orientation of the display. хоризонтално положение. Сервиз и поддръжка За въпроси относно монтажа и обслужването на уреда прочетете „Инструкцията за употреба и поддръжка“ или се обърнете към специализираните сервизи на ТЕСИ. Service and maintenance If you have any questions about mounting and maintenance of the water heater, please read “Instructions for use and storage” or contact specialized service. 14 RU- инструкция быстрого монтажа Quick start - это руководство по установке и не замещает „Инструкцию по эксплуатации и обслуживанию“. Ознакомьтесь с „Инструкцией по эксплуатац�

Pagina 7-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 8 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

�и и обслуживанию“. Принадлежности в комплекте [1]: А– Бойлер электрический; B– Несущая пластина х2; CИнструкция по эксплуатации и обслуживанию; D – Дюбель Ø10 – 85 mm x2; E – Винт Ø7 – 90 mm x2; F – Диэлектрическая втулка х2; G – Возвратно-защитный клапан (если местные правила требуют иного устройства, оно должно быть куплено дополнительно). Необходимые принадлежности вне комплекта [2] Расположение прибора [3] Установите прибор таким образом, чтобы он не обливался водой из душа. Монтаж [4] и [5] Вырежьте шаблон, уравняйте и отметьте указанные точки. Следуйте �

Pagina 8-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 9 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

�оказанной последовательности. Этот прибор можно установить вертикально [стр. 6] или горизонтально [стр. 10]. Подключение к сети водоснабжения [6] Прибор оснащен двумя резьбовыми трубками G ½ “ - для подачи холодной воды (синее кольцо) и спуска горячей (красное кольцо). Установите предохранительный клапан на трубу холодной воды. Подключение к электросети [7] Перед включением питания убедитесь, что прибор наполнен водой Модели с шнуром питания с разъемом [7.1]. Модели с шнуром питания без разъема [7.2] - прочтите „Инструкцию по эксплуатации и обслужива

Pagina 9-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 10 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

нию“. Модели без шнура питания [7.3] - прочтите „Инструкцию по эксплуатации и обслуживанию“. У этих моделей необходимо снять пластиковую крышку. Провода питания должны быть подключены к клеммам термовыключателя в соответствии с маркировкой. После установки пластиковая крышка снова устанавливается! Панель управления [8] UA - інструкція швидкого монтажу Quick start - це керівництво по установці і не заміщає "Інструкцію з експлуатації та обслуговування“. Ознайомтеся з "Інструкцією з експлуатації та обслуговування“. Приладдя в комплекті [1]: А– Бойл

Pagina 10-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 11 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

ер електричний B– Несуча пластина х2; C- Інструкція з експлуатації і обслуговування; D – Дюбель Ø10 – 85 mm x2; E – Гвинт Ø7 – 90 mm x2; F – Діелектрична втулка х2; G – Поворотно-захисний клапан (якщо місцеві правила вимагають іншого пристрою, воно має бути куплене додатково). Необхідне приладдя поза комплектом [2] Розташування приладу [3] Встановіть прилад так, щоб він не обливався водою з душу. Монтаж [4] и [5] Виріжте шаблон, зрівняйте і відмітьте вказані точки. Слідуйте показану послідовність. Цей прилад можна встановити вертикально [стор. 6] чи горизонтальн

Pagina 11-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 12 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

о [стор. 10]. Підключення до мережі водопостачання [6] Прилад оснащений двома різьбовими трубками G ½ " - для подання холодної води (синє кільце) і спуску гарячої (червоне кільце). Встановіть запобіжний клапан на трубу холодної води. Підключення до електромережі [7] Перед включенням живлення переконаєтеся, що прилад наповнений водою. Моделі з шнуром живлення з роз'ємом [7.1]. Моделі з шнуром живлення без роз'єму [7.2] - прочитайте "Інструкцію з експлуатації та обслуговування“. Моделі без шнура живлення [7.3] - прочитайте "Інструкцію з експлуатації та обслу

Pagina 12-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 13 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

говування". У цих моделей необхідно зняти пластикову кришку. Дроти живлення мають бути підключені до клем термовимикача відповідно до маркіровки. Після установки пластикова кришка знову встановлюється! Панель управління [8] вибір Щотижневого програматора выбор Еженедельного программатора вибір дня тижня выбор дня недели вибір часу/періоду выбор времени/периода вибір кількості душей / режим Ручного управління выбор количества душей/режим Ручного управления включення/виключення приладу - Stand by включение/выключение прибора - Stand by виб

Pagina 13-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 14 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

ір режимів "ECO" выбор режимов ECO выбор функции "BOOST” включение/выключение режима Отпуска Возможные комбинации: + "блокировка" панели; + Копирование состояния текущей ячейкиl. + Включение или выключение Wi-Fi модуля + Ориентация дисплея из вертикального в горизонтальное положение. Сервис и обслуживание По вопросам установки и обслуживания прибора ознакомьтесь с «Инструкцией по эксплуатации и обслуживанию» или обратитесь в специализированный сервис ТЕСИ. вибір функції "BOOST" включення/виключення режиму Відпустки Можливі комбінації: + "блоку

Pagina 14-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 15 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

вання" панелі; + опіювання стану поточного осередку. + Включення або виключення Wi - Fi модуля ("Stand by" режим"); + Орієнтація дисплея з вертикального в горизонтальне положення. Сервіс і обслуговування З питань установки і обслуговування приладу ознайомтеся з "Інструкцією з експлуатації та обслуговування" або зверніться в спеціалізований сервіс TESY. 15 ES- Guía de instalación rápida Quick start es un manual de instalación y no reemplaza las Instrucciones de uso y mantenimiento. Conozca las Instrucciones de uso y mantenimiento. Accesorios incluidos [1]: А– Termo eléctrico B– Placa general х2; C- Instrucciones de uso y mantenimiento; D – Pasador Ø10 – 85 mm x2; E – Tornillo Ø7 – 90 mm

Pagina 15-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 16 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

x2; F – Manguito dieléctrico х2; G – Válvula de retención (si las normativas locales requieran otro elemento, éste se deberá comprar por separado). Accesorios requeridos fuera del juego [2] Ubicación del aparato [3] Instale el aparato de tal manera que no esté mojado por la ducha/el rociador. Montaje [4] y [5] Cortar el patrón, nivelar y resaltar los puntos indicados. Siga la secuencia mostrada. Este aparato puede instalarse vertical [página 6] u horizontalmente [página 10]. Conexión a la red de abastecimiento de agua [6] El aparato está equipado con dos tuberías roscadas G ½" para el suministro de agua fría (anillo azul) y descarga dela caliente (anillo rojo). Instale la válvula de seguridad en la tubería de agua fría. Conexión a la red eléctrica [7] Antes de encender la fuente de alimentación, asegúrese de que el aparato esté lleno de agua. Modelos con cable de alimentación con enchufe [7.1]. Modelos con cable de alimentación sin enchufe [7.2] - Léase l

Pagina 16-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 17 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

as Instrucciones de uso y mantenimiento. Modelos sin cable de alimentación [7.3] - léase las Instrucciones de uso y mantenimiento. Con estos modelos es necesario quitar la tapa de plástico. Los cables de alimentación deben estar conectados a los terminales del interruptor de protección según el etiquetado. Después de la instalación, la tapa de plástico se coloca de nuevo! Panel de control [8] seleccionar Programador semanal RO - ghid de instalare rapida Quick start este un manual de instalare si nu inlocuieste “Instructiunea de utilizare si intretinere”. Va rugam sa faceti cunostinta cu „Instructiunea de utilizare si intretinere“. Accesorii in kit [1]: А– Boiler electric; B– Suport portant х2; C- Instructiune de utilizare si intretinere; D – Diblu Ø10 – 85 mm x2; E – Surub Ø7 – 90 mm x2; F – Manson dielectric х2; G – Supapa de siguranta pentru boiler (in cazul in care reglementarile locale impun un alt dispozitiv, acesta trebuie sa fie achizitiona

Pagina 17-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 18 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

t suplimentar). Accesorii necesare in afara kitului [2] Pozitionarea despozitivului [3] La montare dispozitivul trebuie dispus intr-un loc care nu poate fi udat cu apa de la dus / para de dus. Montare [4] и [5] Decupati sablonul, nivelati si marcati punctele indicate. Urmati ordinea indicata. Acest dispozitiv poate fi montat in pozitie verticala [pag. 6] sau orizontala [pag. 10]. Conectare la reteaua de alimentare cu apa [6] Dispozitivul este prevazut cu doua tevi filetate G ½” – pentru alimentarea cu apa rece (inel albastru) si evacuarea apei calde (inel rosu). Montati supapa de siguranta la conducta de apa rece. Conectare la reteaua de energie electrica [7] Inainte de a conecta la reteaua de alimentare electrica, asigurati-va ca dispozitivul este plin cu apa. Modele cu cablu de alimentare cu stecher [7.1]. Modele cu cablu de alimentare fara stecher [7.2] – cititi „Instructiunea de utilizare si intretinere“. Modele fara cablu de alimentare [7.3] – cititi „Instructiunea

Pagina 18-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 19 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

de utilizare si intretinere“. La aceste modele este necesar sa demontati capacul din plastic. Cablurile de alimentare trebuie sa fie conectate la bornele termointrerupatorului in conformitate cu marcajele. Dupa efectuarea montajului, se pune la loc capacul din plastic! Panou de comanda [8] selectie Programator saptamanal seleccionar Día de la semana selectie zi din saptamana seleccionar Hora / Período selectie ora/perioada seleccionar Duchas / Modo "Control manual" selectie numar dusuri/regim Control manual Encender / apagar el aparato – "Stand by" pornire/oprire dispozitiv – Stand by seleccionar modo "ECO" selectie regim ECO seleccionar "BOOST" selectie functie “BOOST” activar / desactivar el modo Vacaciones Posibles combinaciones: + "bloqueo" del panel; + Copia del estado de la celda actual; + Apagar y encender el módulo Wi-Fi (modo "Stand by"); + Orientación de la pantalla desde una posición pornire/oprire regim “Vacanta” Combinatii posibile:

Pagina 19-Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj, utilizare Engleza,...

Pagina 20 - Ghid de instalare rapida pentru boiler BelliSlimo Cloud TESY Instructiuni montaj,...

vertical a una horizontal. Servicio y mantenimiento Si tiene preguntas sobre la instalación y el mantenimiento del aparato, léase las Instrucciones de uso y mantenimiento o póngase en contacto con los servicios especializados de TESY. + “blocare” panou de comanda; + Copierea starii celulei curente; + Pornire si oprire modul Wi-Fi (Regim “Stand by”) + Orientarea afisajului din pozitie verticala in pozitie orizontala. Service si asistenta Pentru intrebari legate de montarea si intretinerea dispozitivului, cititi “Instructiunile de utilizare si intretinere” sau adresati-va serviciului specializat TESY. 16 IT- istruzione per montaggio veloce RS - vodić za brzo instaliranje Quick start è manuale di installazione e non sostituisce “Manuale di uso e manutenzione”. Leggere attentamente il „Manuale di uso e manutenzione“. Accessori inclusi [1]: А– Boiler elettrico; B– Piastra portante х2; C- Manuale di uso e manutenzione; D – Perno Ø10 – 85 mm
