Sistemul Gyptone Plank Manual de instalare Descrierea produsului Gyptone Plank este un sistem de tavan acustic autoportant, utilizat în zonele de coridoare. Plafonul poate fi utilizat în şcoli, birouri sau spaţii comerciale. Gyptone Plank este un plafon complet demontabil, el permiţând accesul în spaţiul de deasupra. Plăcile sunt disponibile în varianta de placă perforată sau neperforat cu dimensiuni de 300x1800, 300x2100 şi 300x2400mm. Înălţime plenum Gyptone Plank este un plafon autoportant, totuşi, pentru o instalare corectă, dimensiune minimă a plenulului nu trebuie să fie mai mică de 200mm. Suprafeţe Suprafaţa plăcilor este vopsită în fabrică. Fiecare placă Gyptone este vopsită în culoarea NCS0500, cu o valoare a luciului de 5-9 conform ISO 2813. Vopsirile ulterioare trebuie executate cu o rolă cu peri scurţi, deoarece vopsirea prin pulverizare ar afecta performanţa acustică. Structura Gyptone Plank trebuie instalat pe structura recomandată de pr

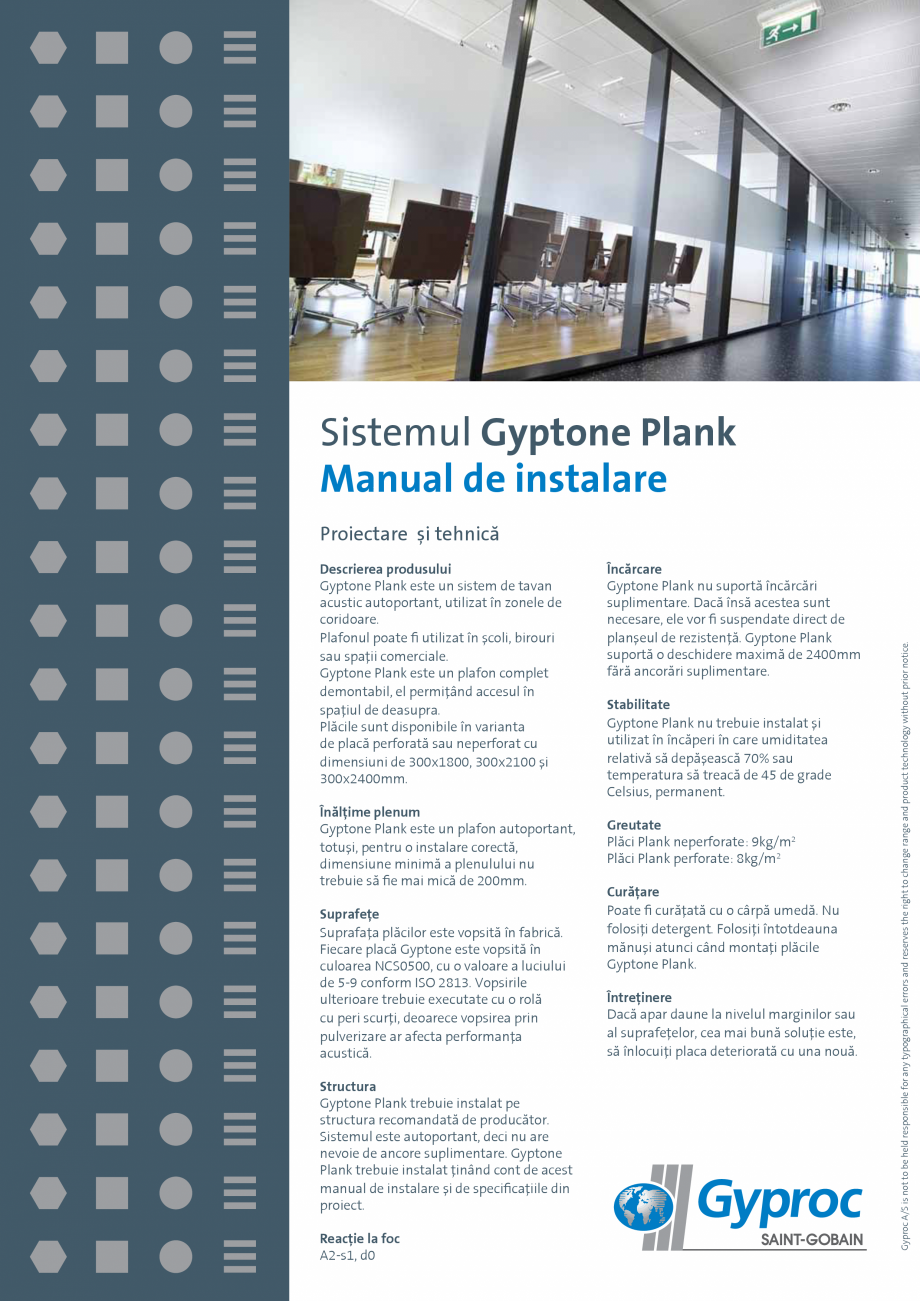

Pagina 1-Ghid de instalare placi Plank pentru coridoare Saint-Gobain Rigips GYPTONE® PLANK Instructiuni...

Pagina 2 - Ghid de instalare placi Plank pentru coridoare Saint-Gobain Rigips GYPTONE® PLANK...

oducător. Sistemul este autoportant, deci nu are nevoie de ancore suplimentare. Gyptone Plank trebuie instalat ţinând cont de acest manual de instalare şi de specificaţiile din proiect. Reacţie la foc A2-s1, d0 Încărcare Gyptone Plank nu suportă încărcări suplimentare. Dacă însă acestea sunt necesare, ele vor fi suspendate direct de planşeul de rezistenţă. Gyptone Plank suportă o deschidere maximă de 2400mm fără ancorări suplimentare. Stabilitate Gyptone Plank nu trebuie instalat şi utilizat în încăperi în care umiditatea relativă să depăşească 70% sau temperatura să treacă de 45 de grade Celsius, permanent. Greutate Plăci Plank neperforate: 9kg/m2 Plăci Plank perforate: 8kg/m2 Curăţare Poate fi curăţată cu o cârpă umedă. Nu folosiţi detergent. Folosiţi întotdeauna mănuşi atunci când montaţi plăcile Gyptone Plank. Întreţinere Dacă apar daune la nivelul marginilor sau al suprafeţelor, cea mai bună soluţie este, să înlocuiţi

Pagina 2-Ghid de instalare placi Plank pentru coridoare Saint-Gobain Rigips GYPTONE® PLANK Instructiuni...

Pagina 3 - Ghid de instalare placi Plank pentru coridoare Saint-Gobain Rigips GYPTONE® PLANK...

placa deteriorată cu una nouă. Gyproc A/S is not to be held responsible for any typographical errors and reserves the right to change range and product technology without prior notice. Proiectare şi tehnică Sistemul Gyptone Plank Instalarea sistemului cu profile API şi a plăcilor de plafon Gyptone Plank Înainte de instalare este recomandabil să citiţi manualul cu atenţie A B Fixaţi profilul perimetral cu şuruburile adecvate dispuse la fiecare 300mm unul faţă de celălalt. Profilul trebuie dispus astfel încât nivelul plafonului suspendat să se afle la cel puţin 200mm sub cel al planşeului de rezistenţă. Îmbinările profilului perimetral la colţuri se vor face prin tăierea acestora în unghi ascuţit. 15 mm Lungimea Gyptone Plank = Latime coridor - 35-40mm Total width minus 35-40 mm Length of Gyptone Plank C Placa Gyptone Plank şi profilul principal vor fi ajustate la dimensiunea potrivită. Profilul principal va fi tăiat cu câţiva milimetri mai mic

Pagina 3-Ghid de instalare placi Plank pentru coridoare Saint-Gobain Rigips GYPTONE® PLANK Instructiuni...

Pagina 4 - Ghid de instalare placi Plank pentru coridoare Saint-Gobain Rigips GYPTONE® PLANK...

decât lăţimea coridorului. Placa Gyptone Plank va fi tăiată cu 35-40mm mai scurtă decât lăţimea coridorului. D Placa Gyptone Plank poate fi tăiată cu un cutter. Tăierea plăcii se va face din ambele capete astfel încât perforaţiile să rămână centrate pe lungimea plăcii. Placa poate fi tăiată şi în zona cu perforaţii. Nu se recomandă tăierea plăcii cu perforaţie Line, acest lucru ducând la slăbirea ei. 1 2 1 2 1 E Se montează alternativ placa cu profilul principal. Aşezaţi placa astfel încât să reazeme pe profilul principal şi pe profilul perimetral. Proflul principal este introdus înclinat în profilul perimetral după care este răsucit şi fixat în poziţia finală. F Instalaţi alternativ placa (1) apoi profilul principal(2) şi repetaţi operaţia. Gyptone Plank – Manual de instalare 2 Sistemul Gyptone Plank Altă variantă de instalare 5 1 3 1 4 2 2 Profil principal: lungime 1830, 2130, 2430mm. 1 2 Placa Gyptone Plank cu

Pagina 4-Ghid de instalare placi Plank pentru coridoare Saint-Gobain Rigips GYPTONE® PLANK Instructiuni...

Pagina 5 - Ghid de instalare placi Plank pentru coridoare Saint-Gobain Rigips GYPTONE® PLANK...

margine E/A 12.5mm grosime 3 Profil de trecere realizat din două profile perimetrale fixate spate în spate 4 şuruburi dispuse la interax de 300mm 5 Pentru introducerea tijelor de suspendare profilul de trecere va fi găurit în prealabil la fiecare 600mm. Prima tije de suspendare va fi amplasată la maxim 300mm de perete. 300 600 600 300 Profilele perimetrale ce alcătuiesc profilul de trecere vor fi decupate ca în ilustraţia de deasupra pentru a face loc tijelor de suspendare. 300 600 = Placement of the hanger Instalarea sistemului de tavan Gyptone Plank în încăperi obişnuite, coridoare largi, nişe sau intersecţii de coridoare. Dacă sistemul de tavan trebuie instalat în alt mod decât acela din perete în perete, atunci se recomandă utilizarea de ancore suplimentare. Două profile perimetrale se aşează spate în spate şi se fixează cu şuruburi la fiecare 300mm. Sunt realizate apoi găuri pentru tijele de ancorare la fiecare 600mm, prima gaur

Pagina 5-Ghid de instalare placi Plank pentru coridoare Saint-Gobain Rigips GYPTONE® PLANK Instructiuni...

Pagina 6 - Ghid de instalare placi Plank pentru coridoare Saint-Gobain Rigips GYPTONE® PLANK...

ă fiind realizată la maxim 300mm de perete. Profilele perimetrale montate spate în spate sunt decupate în dreptul tijelor pentru a face loc acestora. Gyptone Plank – Manual de instalare 3 Sistemul Gyptone Plank Plăcile Gyptone Plank şi Profilele ce alcătuiesc structura 177,5 1445 177,5 177,5 1445 177,5 177.5 1445 1800 177.5 177,5 18001745 177,5 177,5 1745 1800 177,5 177.5 1745 2100 177.5 2 21001745 327,5 327,5 1745 2100 327,5 327.5 1745 2400 327.5 Point 15 Ø 6,526,75 mm, cc 15 mm 2400 26,75 26,75 1746,5 2400 1746,5 1746.5 26.75 26,75 294 294 294 38 26.75 41,75 2016,5 1800 41,75 41,75 2016,5 1800 41,75 41.75 2016.5 41.75 294 294 300 mm. 1 327,5 294 294 294 294 294 294 294 294 294 Line 8 6 x 95 mm 5 15 1800 294 30 2 45 2100 294 294 1 Profil principal T15: 1830mm, 45 2130mm 2430mm 191,8 2016,5 2100 191,8 191,8 2016,5 191,8 5 45 38 30 15 5 2100 191.8 15 45 30 5 Profil 38 perimetral L=3000mm 38 2016
