Pagina 1-Ghid de instalare pentru colectoare solare plane ITECHSOL Instructiuni montaj, utilizare Engleza EN
...

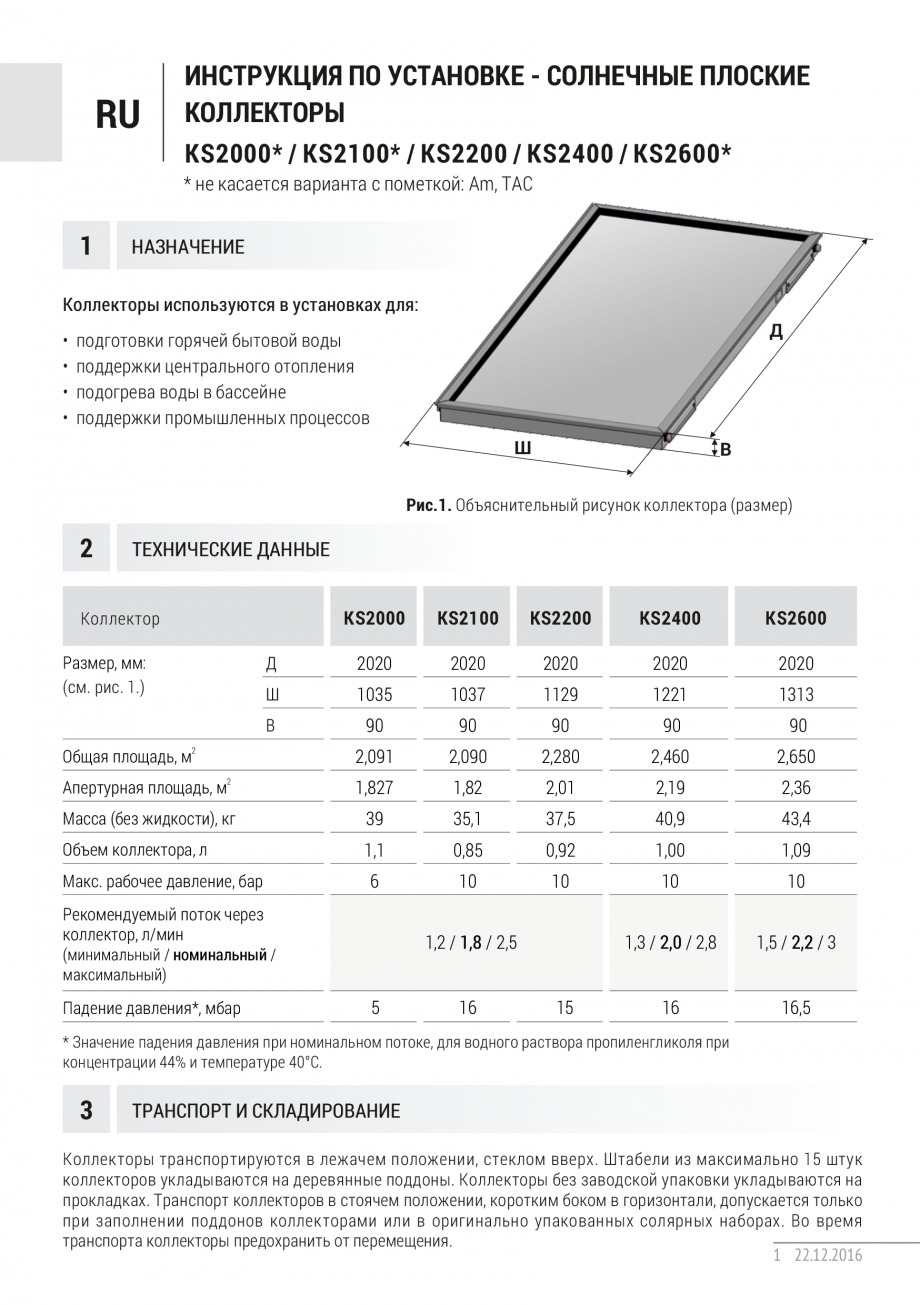

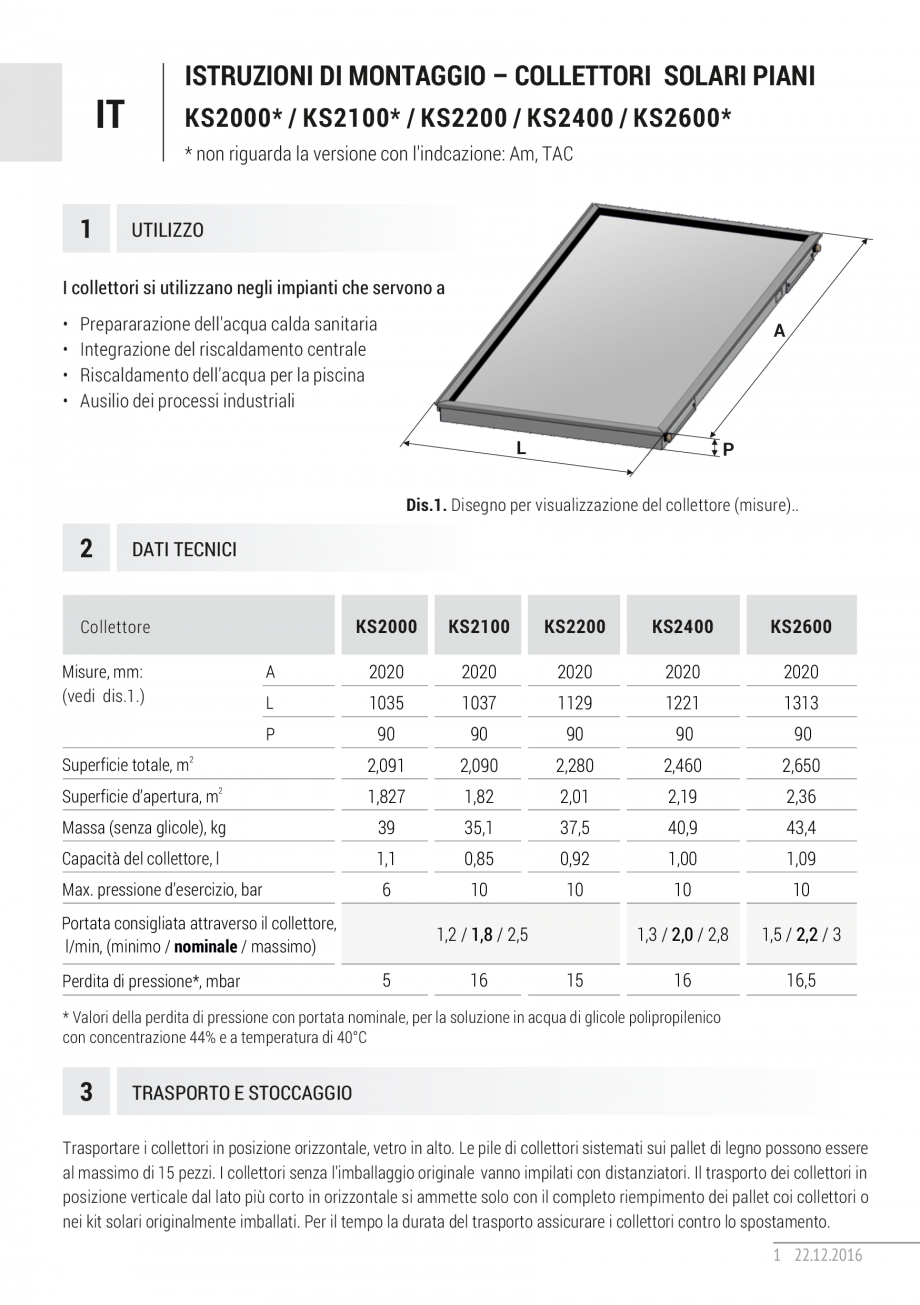

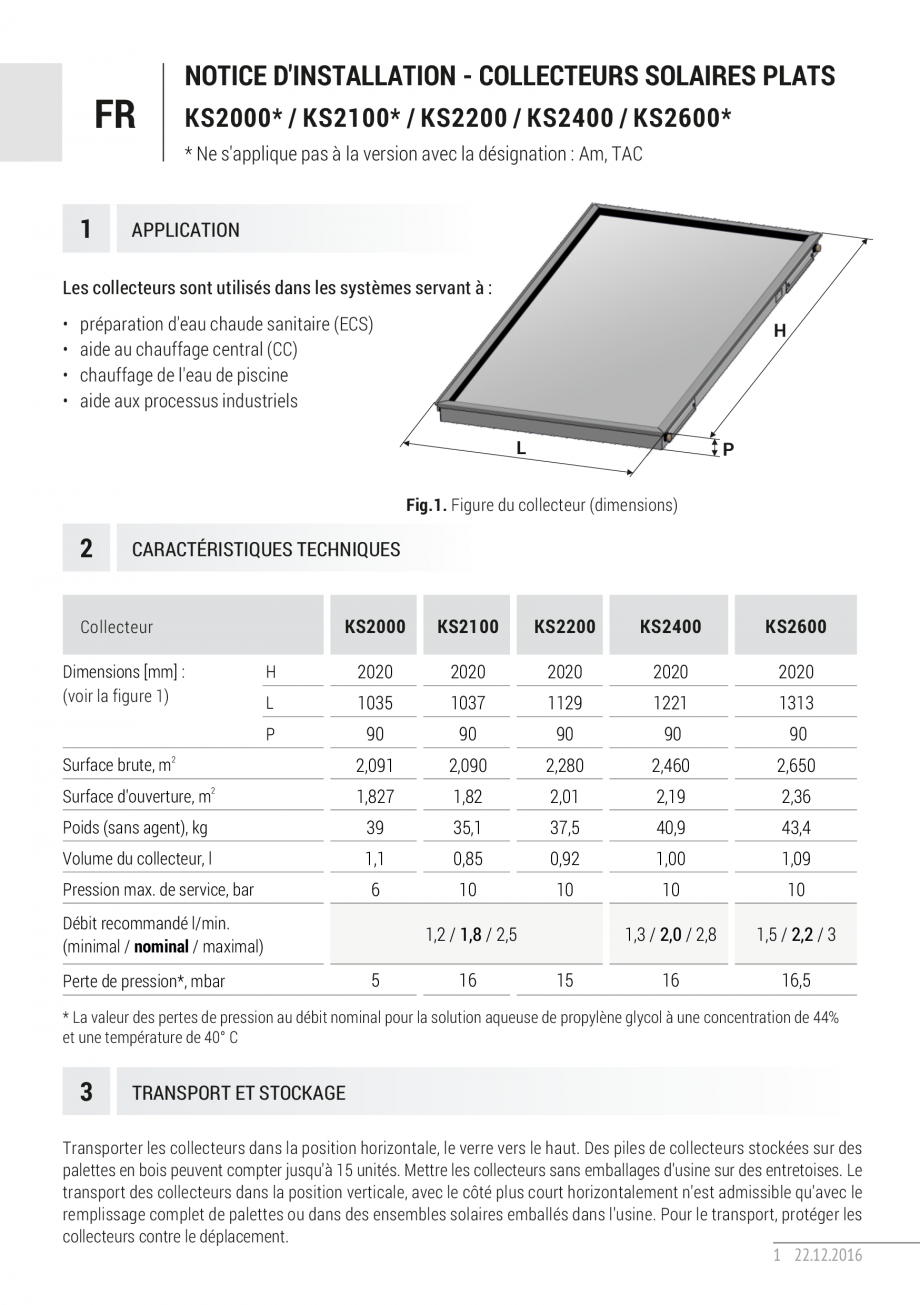

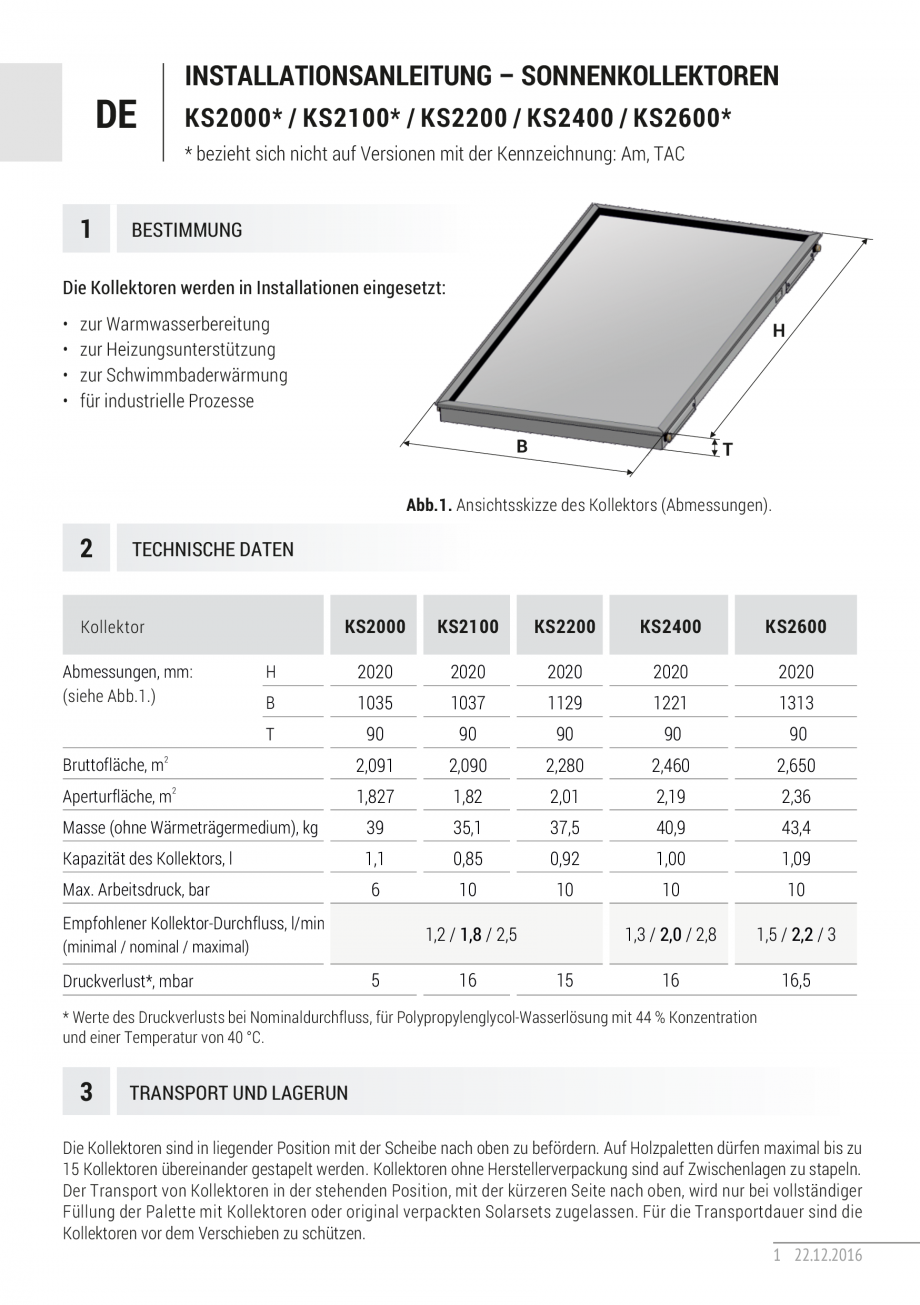

EN INSTALLATION GUIDE - FLAT PLATE SOLAR COLLECTORS KS2000* / KS2100* / KS2200 / KS2400 / KS2600* * does not apply to options: Am, TAC 1 PURPOSE Collectors are used for: • • • • heating domestic hot water supporting space heating heating pool water supporting industrial processes L W H Fig.1. Explanatory drawing of the collector (dimensions) 2 TECHNICAL DATA KS2000 KS2100 KS2200 KS2400 KS2600 L 2020 2020 2020 2020 2020 W 1035 1037 1129 1221 1313 H Collector Dimensions, mm: (see Fig. 1.) 90 90 90 90 90 Total area, m2 2,091 2,090 2,280 2,460 2,650 Aperture area, m2 1,827 1,82 2,01 2,19 2,36 Weight (without fluid), kg 39 35,1 37,5 40,9 43,4 Liquid capacity, l 1,1 0,85 0,92 1,00 1,09 6 10 10 10 10 1,3 / 2,0 / 2,8 1,5 / 2,2 / 3 16 16,5 Max. operating pressure, bar Recommended flow rate per collector, l/min(minimum / nominal / maximum) Pressure drop*, mbar 1,2 / 1,8 / 2,5 5 16 15 * Value of the pressure drop at ... ascunde
