Cutie aparataj pentru corp antiexploziv de iluminat ELBA-COM CAEX-02 LED

Limba: Romana

21 afisari

Tip documentatie: Fisa tehnica

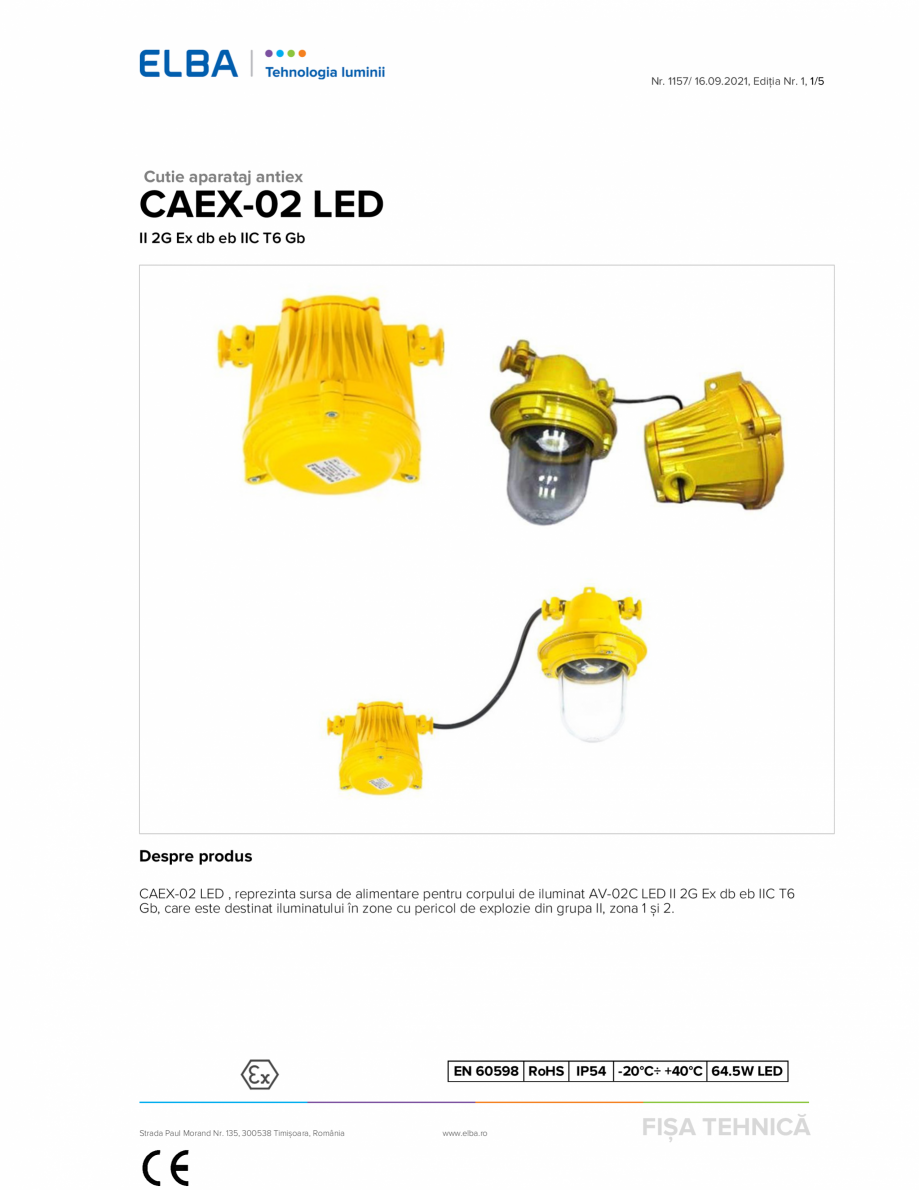

Pagina 1 - Cutie aparataj pentru corp antiexploziv de iluminat ELBA-COM CAEX-02 LED Fisa tehnica...

Nr. 1157/ 16.09.2021, Ediţia Nr. 1, 1/5 Cutie aparataj antiex CAEX-02 LED II 2G Ex db eb IIC T6 Gb Despre produs CAEX-02 LED , reprezinta sursa de alimentare pentru corpului de iluminat AV-02C LED II 2G Ex db eb IIC T6 Gb, care este destinat iluminatului în zone cu pericol de explozie din grupa II, zona 1 și 2. EN 60598 RoHS IP54 -20°C÷ +40°C 64.5W LED Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 1157/ 16.09.2021, Ediţia Nr. 1,, 2/5 Domeniu de utilizare Iluminat în zone cu pericol de explozie din grupa II, zona 1 și 2. Surse de alimentare utilizata utilizate Led driver specializat in conformitate cu standardele in vigoare : IEC 61347-1/ IEC 61347-2-13/ IEC 62384/ CISPR 15/ IEC 61000-3- 2/IEC 61000-3-3/ IEC 61547 Tip produs Cutie aparataj CAEx-02 LED D [mm] l [mm] h [mm] 233 274 195 12 Ø 233 CAEx-02 195 Strada Paul Morand Nr. 135, 300538 Timișoara, România 274 RACORD PRIN CABLU www.elba.ro FIȘA TEHNICĂ

Pagina 1-Cutie aparataj pentru corp antiexploziv de iluminat ELBA-COM CAEX-02 LED Fisa tehnica Romana Nr....

Pagina 2 - Cutie aparataj pentru corp antiexploziv de iluminat ELBA-COM CAEX-02 LED Fisa tehnica...

Nr. 1157/ 16.09.2021, Ediţia Nr. 1, 3/5 Descriere corp de iluminat ( ansamblu sursa lumina + sursa alimentare ) • Produsul AV-02C LED este alimentat prin intermediu este alimentat prin intermediu cutiei de aparataj CAEx-02 LED. • • • Carcasa și rama glob turnate sub presiune din aliaje de Al, vopsite. Glob de protecţie a lămpii din sticlă termorezistentă. Introducătoare de cablu cu etanşare prin garnitura de cauciuc pentru diametre de 11 – 14 mm ale cablului. Număr de borne: 3 + 2 PE și 4 în compartimentul bornelor din cutia aparataj CAEx-02 LED (F, N, L, PE). • 2 • Secţiunea maximă a conductorului: 2,5 mm . • Protecţie antiexplozivă II 2G Ex db eb IIC T6 Gb o capsulare antideflagrantă (d) la compartimentul optic o siguranţă mărită (e) la cutia de borne • Cutia apartaj CAEx-02 LED este realizat în conformitate cu cerinţele standardelor SR EN 60598-1, SR EN IEC 60079-0: 2018, SR EN 60079-1: 2015, SR EN 60079-7:2016+A1 :2018 . Certifica

Pagina 2-Cutie aparataj pentru corp antiexploziv de iluminat ELBA-COM CAEX-02 LED Fisa tehnica Romana Nr....

Pagina 3 - Cutie aparataj pentru corp antiexploziv de iluminat ELBA-COM CAEX-02 LED Fisa tehnica...

t: o AV-02C LED : INSEMEX-OEC.ATEX.21.000X Tip de protecţie : II 2G Ex db eb IIC T6 Gb o CAEX-02 LED: INSEMEX-OEC.ATEX.21.000X Tip de protecţie : II 2G Ex db eb IIC T6 Gb • • Culoare: galbenă. Montaj • • Suspendat. Montaj staţionar. Conectare monofazic individual. Caracteristici tehnice • • • Tensiunea de alimentare: 230V/ 50Hz; Parametrii electrici LED: ULED : max 50Vdc, I LED :1150 mA , P LED max: 57.5W. Temperatura ambientală: -20˚C...+ 40˚C. Conformitate cu Directivele Europene Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 1157/ 16.09.2021, Ediţia Nr. 1,, 4/5 • Directiva de Joasă Tensiune • • Directiva de Compatibilitate Electromagnetică Directiva RoHs, Directiva DEEE • Directiva 2014/34/UE “Echipamente şi sisteme de protecţie utilizate pentru medii potenţial explozive - ATEX” Variante CUTIE CAEX in functie de varianta de produs . Tip produs Cod produs Tens. nom. [V] Clasa de Gra

Pagina 3-Cutie aparataj pentru corp antiexploziv de iluminat ELBA-COM CAEX-02 LED Fisa tehnica Romana t:
o...

Pagina 4 - Cutie aparataj pentru corp antiexploziv de iluminat ELBA-COM CAEX-02 LED Fisa tehnica...

d protecţie Tensiune de împotriva iesire dc protecţie electrocutării Putere Factor activă de [W] putere Curent Putere iesire aparenta dc CAEX-02 LED CAEX-02 LED 44,5W 32321154 230 44.4 0,97 IP54 I 48.77 0.81 46.1VA CAEX-02 LED 44,5W V2 32321155 230 44.1 0,98 IP54 I 48.71 0.79 45.3VA CAEX-02 LED 57.5W 32321156 230 57.5 0,98 IP54 i 49.62 1.17 58.7VA 32321158 230 64.5 0,99 IP54 i 49.7 1.16 65.7VA 32321159 230 62.8 0.99 IP54 i 49.4 1.04 63.7VA CAEX-02 LED 64.5W V2 CAEX-02 LED 64.5W V2 Variante produs : AV-02C LED II 2G Ex db eb IIC T6 Gb Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 1157/ 16.09.2021, Ediţia Nr. 1,, 5/5 Tip produs Cod produs Tens. nom. [V] Putere Factor Activă de max. putere [W] Clasa de Grad Clasa Grupa Flux total protecţie Masa de de de net împotriva [Kg] protecţie electrocutării temperatură mediu [lm] CAEX-02 LED 44,4W V2 Eficacitate luminoasă globală [lm

Pagina 4-Cutie aparataj pentru corp antiexploziv de iluminat ELBA-COM CAEX-02 LED Fisa tehnica Romana d...

Pagina 5 - Cutie aparataj pentru corp antiexploziv de iluminat ELBA-COM CAEX-02 LED Fisa tehnica...

/W] P32321154 AV-02C LED 44.5W 5000K V2 32321143 230 44.1 ≥0,97 IP54 I T6 IIC 9,0 6753 151 AV-02C LED 32321145 44.5W 6500K V2 230 44.1 ≥0,97 IP54 I T6 IIC 9,0 6753 151 CAEX-02 LED 44,1W P32321155 AV-02C LED 44.5W 6500K 32321144 230 44.4 ≥0,97 IP54 I T6 IIC 9,0 6753 151 AV-02C LED 44.5W 5000K 32321142 230 44.4 ≥0,97 IP54 I T6 IIC 9,0 6753 151 CAEX-02 LED 57.5W P32321156 AV-02C LED 57.5W 5000K 32321146 230 57.5 ≥0,97 IP54 I T6 IIC 9,0 8829 153 AV-02C LED 57.5W 6500K 32321148 230 57.5 ≥0,97 IP54 I T6 IIC 9.0 8829 153 CAEX-02 LED 64.5W P32321158 AV-02C LED 64.5W 5000K 32321150 230 64.5 ≥0,97 IP54 I T6 IIC 9,0 9000 139 AV-02C LED 64.5W 6500K 32321152 230 64.5 ≥0,97 IP54 I T6 IIC 9,0 9000 139 CAEX-02 LED 62.8W V2 P32321159 AV-02C LED 64.5W 5000K V2 32321151 230 62.8 ≥0,97 IP54 I T6 IIC 9,0 9000 143 AV-02C LED 64.5W 6500K V2 32321153 230 62.8 ≥0,97 IP54 I
