Corp de iluminat suspendat ELBA-COM FIDA-19

Limba: Romana

118 afisari

Tip documentatie: Fisa tehnica

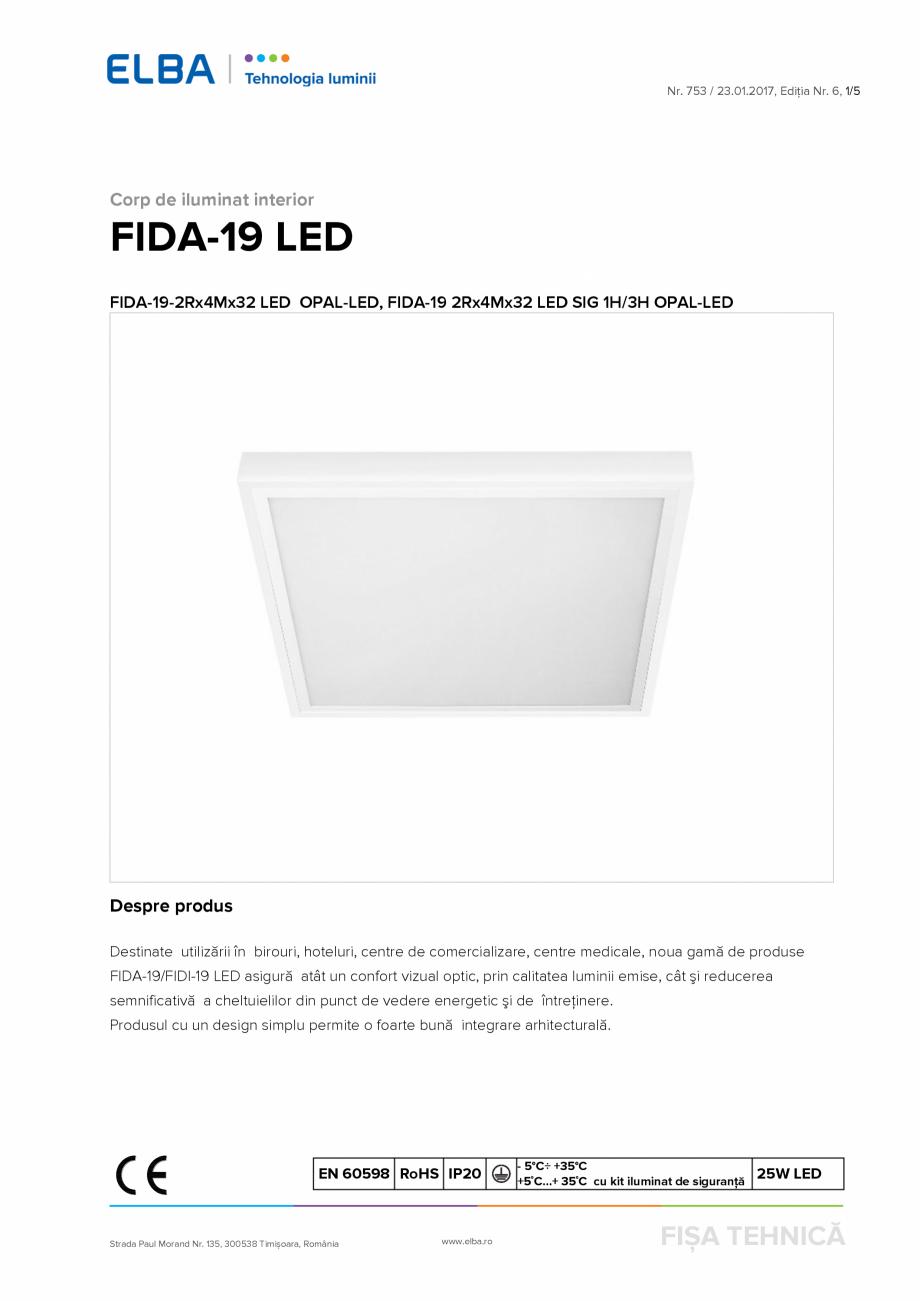

Pagina 1 - Corp de iluminat suspendat ELBA-COM FIDA-19 Fisa tehnica Romana Nr. 753 / 23.01.2017,...

Nr. 753 / 23.01.2017, Ediția Nr. 6, 1/5 Corp de iluminat interior FIDA-19 LED FIDA-19-2Rx4Mx32 LED OPAL-LED, FIDA-19 2Rx4Mx32 LED SIG 1H/3H OPAL-LED Despre produs Destinate utilizării în birouri, hoteluri, centre de comercializare, centre medicale, noua gamă de produse FIDA-19/FIDI-19 LED asigură atât un confort vizual optic, prin calitatea luminii emise, cât şi reducerea semnificativă a cheltuielilor din punct de vedere energetic şi de întreţinere. Produsul cu un design simplu permite o foarte bună integrare arhitecturală. EN 60598 RoHS IP20 Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro - 5°C÷ +35°C +5˚C…+ 35˚C cu kit iluminat de siguranță 25W LED FIȘA TEHNICĂ Nr. 753 / 23.01.2017, Ediția Nr. 6, 2/5 Domeniu de utilizare Iluminatul general de interior în clădiri publice: birouri, hoteluri - coridoare, recepţii, holuri, saloane, restaurante, centre comerciale - coridoare, recepţii, cabine de probă, săli de expoziţie, cen

Pagina 1-Corp de iluminat suspendat ELBA-COM FIDA-19 Fisa tehnica Romana Nr. 753 / 23.01.2017, Ediția Nr. 6...

Pagina 2 - Corp de iluminat suspendat ELBA-COM FIDA-19 Fisa tehnica Romana tre medicale –...

tre medicale – coridoare, recepţii, săli de aşteptare. La cerere - Iluminatul de siguranţă-evacuare. Sursa de lumină utilizată  LED-uri de putere, temperatura de culoare alb-neutru 4000K, durata de viaţă L80B10 de peste 60.000 ore la Ta=25ºC, CRI: ≥80.  La cerere produsul poate fi echipat cu LED-uri de putere cu temperatura de culoare alb-rece(coolwhite) lumina zilei 6500K, CRI: ≥70 sau alb-cald (warm-white) 3000K, CRI: ≥90.  Sistemul cu LED-uri inclus în produs înlocuieşte/este echivalent cu lămpile fluorescente T8 18W Ø26mm, T5 14W Ø16mm Avantaje Lumină de calitate pentru o ambianţă confortabilă. Consum redus de energie. Ideal pentru înlocuirea corpurilor de iluminat cu lămpi fluorescente. Costuri reduse de întreţinere. Nu sunt necesare intervenţii pentru înlocuirea în exploatare a surselor de lumină. Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 753 / 23.01.2017, Ediția Nr. 6, 3/5 Tip prod

Pagina 2-Corp de iluminat suspendat ELBA-COM FIDA-19 Fisa tehnica Romana tre medicale –
coridoare,...

Pagina 3 - Corp de iluminat suspendat ELBA-COM FIDA-19 Fisa tehnica Romana us

L
[mm]

l
[mm]

m...

us L [mm] l [mm] m [mm] n [mm] FIDA-19-2Rx4Mx32 LED OPAL-LED 620 620 510 510 H [mm] 55 FIDA-19-2Rx4Mx32 LED OPAL-LED Date fotometrice FIDA-19-2Rx4Mx32 LED OPAL-LED Clasificarea corpurilor de iluminat conform UTE: 0.67E Cod flux CIE: 46 78 95 100 67 UGR ≤20 (8H 4H 0.7/0.5/0.2 UGRtransv20.1 UGRlong20.0) Curba de distribuţie a intensităţii luminoase [Cd/1000lm] Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 753 / 23.01.2017, Ediția Nr. 6, 4/5 Descriere Un corp de iluminat interior cu lumină confortabilă compus din:  Armătura din tablă de oţel vopsită cu pulbere.  Dispersor din PMMA opal difuz special pentru LED-uri cu uniformizare ridicată.(OPAL-LED).  Aparataj(driver electronic) inclus în produs şi executat în conformitate cu normativele specifice.  Echipat cu conector cu siguranță.  Culoarea: albă. Variante la cerere  Echipat cu kit pentru iluminat de siguranţă(SIG=emergency) de

Pagina 3-Corp de iluminat suspendat ELBA-COM FIDA-19 Fisa tehnica Romana us

L
[mm]

l
[mm]

m
[mm]

n
[mm]
...

Pagina 4 - Corp de iluminat suspendat ELBA-COM FIDA-19 Fisa tehnica Romana o oră (1H) /3H (3ore)

...

o oră (1H) /3H (3ore)  Varianta cu iluminat de siguranţă (SIG - emergency) cu 4xM32LED în regim de iluminat de siguranță: o invertorul asigură atât încărcarea acumulatorului cât şi comutarea în starea de funcţionare de siguranţă a corpului de iluminat o acumulatori utilizaţi:  1 oră: 4xNiCd CD C 4A 1.2V/1.6Ah  3ore: 4xNiCd 4A stick 1.2V/4.5Ah care asigură o autonomie de funcţionare în regim de siguranţă de o oră (1H) /3ore (3H) o timp de încărcare a bateriei 20h o în regim de siguranţă LED-urile sunt alimentate de acumulatori şi asigură un iluminat redus, necesar pentru evacuarea încăperii. Montaj  Aparent pe tavan. Caracteristici tehnice  Tensiunea de alimentare: 230V/50Hz.  Temperatura ambientală: o -5˚C...+ 35˚C o +5˚C…+ 35˚C pentru variantele cu kit iluminat de siguranță EM1H/3H.  Umiditate relativă: 80% la temperatura de +20˚C  Rezistenţa la zdruncinături:1000 ±10 zdruncinături, accele

Pagina 5 - Corp de iluminat suspendat ELBA-COM FIDA-19 Fisa tehnica Romana raţia de 10g, durata...

raţia de 10g, durata impulsului:16ms, conform SR EN 60068-2-29  Corpul de iluminat este realizat şi validat în conformitate cu cerinţele standardelor SR EN 60598-1, SR EN 6059-2-1, SR EN 62031. Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 753 / 23.01.2017, Ediția Nr. 6, 5/5 Conformitate cu Directivele Europene  Directiva de Joasă Tensiune.  Directiva de Compatibilitate Electromagnetică.  Directiva RoHs. Directiva DEEE. Tip produs FIDA-19-2Rx4Mx32 LED OPALLED 4000K 3343lm FIDA-19 2Rx4Mx32 LED SIG 1H OPAL-LED 4000K 3343lm FIDA-19 2Rx4Mx32 LED SIG 3H OPAL-LED 4000K 3343lm FIDA-19 2Rx4Mx32 LED 3343 lm DALI FIDA-19 2Rx4Mx32 LED 3343 lm DALI SIG 1H FIDA-19 2Rx4Mx32 LED 3343 lm DALI SIG 3H Putere Factor activă putere [W] Grad de protecție Clasa de protecție împotriva electrocutării Flux total Eficacitate initial brut luminoasă Masa IK LED/ globală [Kg] net LED/ netă [lm] [lm/W] 5000/ 200/ IK06 6.5 3343 134
