Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA

Limba: Romana

25 afisari

Tip documentatie: Fisa tehnica

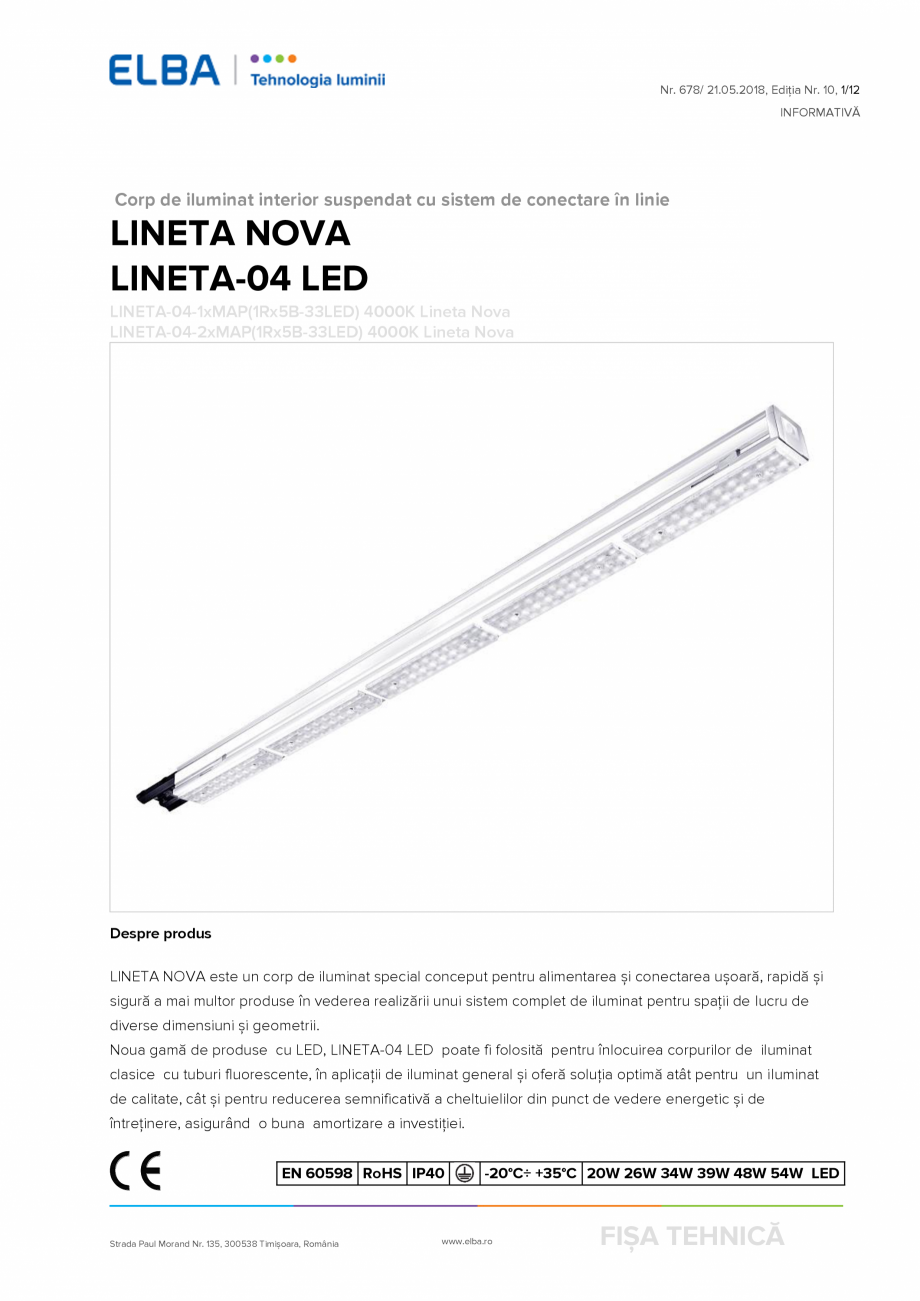

Pagina 1 - Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA ...

Nr. 678/ 21.05.2018, Ediția Nr. 10, 1/12 INFORMATIVĂ Corp de iluminat interior suspendat cu sistem de conectare în linie LINETA NOVA LINETA-04 LED LINETA-04-1xMAP(1Rx5B-33LED) 4000K Lineta Nova LINETA-04-2xMAP(1Rx5B-33LED) 4000K Lineta Nova Despre produs LINETA NOVA este un corp de iluminat special conceput pentru alimentarea și conectarea ușoară, rapidă și sigură a mai multor produse în vederea realizării unui sistem complet de iluminat pentru spații de lucru de diverse dimensiuni și geometrii. Noua gamă de produse cu LED, LINETA-04 LED poate fi folosită pentru înlocuirea corpurilor de iluminat clasice cu tuburi fluorescente, în aplicații de iluminat general și oferă soluția optimă atât pentru un iluminat de calitate, cât și pentru reducerea semnificativă a cheltuielilor din punct de vedere energetic și de întreținere, asigurând o buna amortizare a investiției. EN 60598 RoHS IP40 Strada Paul Morand Nr. 135, 300538 Timișoara, România -20°C÷ +35°

Pagina 1-Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA Fisa...

Pagina 2 - Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA ...

C 20W 26W 34W 39W 48W 54W LED www.elba.ro FIȘA TEHNICĂ Nr. 678/ 21.05.2018, Ediția Nr. 10, 2/12 INFORMATIVĂ Produsul este echipat cu un sistem optic special conceput și dezvoltat pentru echiparea produsului cu LEDuri în vederea asigurării unui mediu de lucru confortabil. Domeniu de utilizare Iluminatul general de interior pentru montaj în linie. Sisteme de iluminat general de interior pentru: spații publice, spații comerciale, spații industriale, spații de depozitare. Surse de lumină  LED-uri de putere, temperatura de culoare alb-neutru 4000K, durata de viaţă L70B50 >50.000 ore la Ta=25ºC, CRI>80.  La cerere produsul poate fi echipat cu LED-uri de putere cu temperatura de culoare alb-rece(coolwhite) lumina zilei 5000K CRI>80 sau alb-cald (warm-white) 3000K CRI>90.  Sistemul cu LED-uri inclus în produs înlocuieşte/este echivalent cu lămpile fluorescente T8 Ø26mm, T5 Ø16mm. Avantaje Corp de iluminat pentru montaj în linie. Economie de energie.Ideal pe

Pagina 2-Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA Fisa...

Pagina 3 - Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA ...

ntru înlocuirea corpurilor de iluminat cu lămpi fluorescente. Instalare şi întreţinere uşoară. Costuri de întreținere reduse. Nu sunt necesare intervenţii pentru înlocuirea în exploatare a surselor de lumină. Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 678/ 21.05.2018, Ediția Nr. 10, 3/12 INFORMATIVĂ Şina 1xM58/7 Şina 2xM58/7 Şina 2xM58/7-F Şina 1xM58/7-F Modul aparataj MAP LED 1xMAP(1Rx5B-33LED) Suspensie STO Capac şină CSCP Tip produs L [mm] l [mm] LINETA-04-1xMAP(1Rx5B-33LED) 1535 74 H [mm] m [mm] 73 1050 1xMAP(1Rx5B-33LED) Simetric (90°) 1xMAP(1Rx5B-33LED) AS Dublu asimetric Date fotometrice preliminarii 1xMAP(1Rx5B- Date fotometrice preliminarii 1xMAP(1Rx5B- 33LED) Simetric (90°) wide-beam 33LED) AS Dublu asimetric η≈95% η≈96% Curba de distribuţie a intensităţii luminoase [Cd/1000lm] Curba de distribuţie a intensităţii luminoase [Cd/1000lm] Strada Paul Morand Nr. 135, 300538

Pagina 3-Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA Fisa...

Pagina 4 - Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA ...

Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 678/ 21.05.2018, Ediția Nr. 10, 4/12 INFORMATIVĂ Descriere  Sistemul de iluminat cu segmente de şină, precablată cu 5 sau 7 conductori de 2.5mm² sau 1.5mm², este dotat cu elemente de cuplare mecanice şi electrice ce permit o cuplare uşoară şi rapidă în linie a mai multor corpuri de iluminat.  Profilul şinei este din tablă zincată prevopsită.  Sistemul de ghidare al conductorilor şi gabaritul şinei permit suplimentarea numărului de conductori pentru alimentarea altor aparate.  Sistemul de şină asigură o mare flexibilitate, fiind posibilă realizarea cuplării cu o mare diversitate de componete interschimbabile. Sistemul de şine permite un curent de alimentare pe trei faze de max. 12A pe fază pentru conductori de 2.5 mm² şi 10A pe fază pentru conductori de 1.5 mm².  Alimentarea fiecărui şir se face prin intermediul unui conector mamă cu 7 respectiv 5 poli care se comandă sepa

Pagina 4-Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA Fisa...

Pagina 5 - Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA ...

rat câte unul pentru fiecare şir.  Alimentarea se face numai dinspre conectorul pin (conectorul flotant). Alimentarea tronsoanelor se face astfel ca la decuplarea unui tronson să NU existe sub nici o formă tensiune pe conectorul cu pini chiar când linia este alimentată (se află sub tensiune).  Dacă este necesară alimentarea și în mijlocul liniei aceasta se poate face prin alimentarea conectorului prin introducerea conductorilor prin orificiul cu garnitura de trecere din șină.  Fiecare şir se termină cu un tronson final (F) (ex. ANS SINA 1M58/5-F)  Pe segmentul de şine se pot fixa unu sau două module de aparataj.  La cuplarea modulelor de aparataj pe şină se foloseşte un conector special care permite alegerea rapidă a fazei de alimentare.  Conectarea mecanică a modulelor de aparataj pe sină se face cu un sistem de pârghie şi camă indexabilă.  Pentru închiderea şinelor de la capetele liniei sunt prevăzute capace de închide

Pagina 5-Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA Fisa...

Pagina 6 - Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA ...

re profil şină.  Capacul şină este din material plastic, cu montare rapidă, fără elemente de fixare.  Segmentele de şină se fixează suspendat cu suspensii tip O şi aparent pe tavan cu brida simplă. Distanţa maximă între suspensii este de max.2500 mm.  Sistem optic simetric sau dublu asimetric cu lentile pentru o distribuţie optimă a luminii.  Aparataj (driver electronic) inclus în produs şi executat în conformitate cu normativele specifice. Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 678/ 21.05.2018, Ediția Nr. 10, 5/12 INFORMATIVĂ  Culoare: albă. Variante la cerere  Distribuție asimetrică  Distribuție simetrică: 90°  Conectică rapidă pentru montaj în linie şi pentru alimentare produse.  La cerere poate fi echipat cu kit pentru iluminat de siguranţă(EM=emergency) de o oră (1H) sau 3 ore(3H).  Varianta cu iluminat de siguranţă cu 1B-33LED (EM - emergency

Pagina 6-Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA Fisa...

Pagina 7 - Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA ...

): o invertorul asigură atât încărcarea acumulatorului cât şi comutarea în starea de funcţionare de siguranţă a corpului de iluminat o acumulatori utilizaţi: Ni-Cd care asigură o autonomie de funcţionare în regim de siguranţă de o oră (1h) o timp de încărcare a bateriei 20h o în regim de siguranţă LED-urile sunt alimentate de acumulatori şi asigură un iluminat redus, necesar pentru evacuarea încăperii.  Notă. Opţiunile se pot combina în funcţie de solicitarea clientului. Montaj  Suspendat sau aparent Caracteristici tehnice  Tensiunea de alimentare: 230V/50Hz  Domeniu de temperatură ambientală: o -20˚C ÷ + 35˚C o 0˚C…+ 35˚C pentru variantele cu kit iluminat de siguranță EM1H.  Umiditate relativă: 80% la temperatura de +20˚C  Rezistenţa la zdruncinături:1000 ±10 zdruncinături, accelerația de 10g, durata impulsului:16ms, conform SR EN 60068-2-29  Corpul de iluminat este realizat şi validat în co

Pagina 7-Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA Fisa...

Pagina 8 - Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA ...

nformitate cu cerinţele standardelor SR EN 60598-1, SR EN 60598-2-1. Conformitate cu Directivele Europene  Directiva de Joasă Tensiune.  Directiva de Compatibilitate Electromagnetică.  Directiva RoHs, Directiva DEEE. Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 678/ 21.05.2018, Ediția Nr. 10, 6/12 INFORMATIVĂ Module aparataj MAP pot fi realizate în mai multe variante în funcție de putere respectiv flux. Tip produs Cod Tens. nom. [V] 23417502 230 Putere activă [W] Factor putere Grad de protecție ~20 ≥0.90 IP40 Clasa Greutate de [Kg] protecție Flux total Eficacitate initial luminoasă LED globală brut/net /netă [lm] [lm/W] Tronson cu 1x MAP 1535mm x5B MOD.AP.MAP 1Rx5Bx33 LED 3800lm 4000K LINETA-04 MOD.AP.MAP 1Rx5Bx33LED 3800lm AS 4000K LINETA-04 MOD.AP.MAP 1RX5BX33 LED 1H 3800lm4000K LINETA-04 MOD.AP.MAP 1Rx5Bx33 LED 4800lm 4000K LINETA-04 MOD.AP.MAP 1Rx5Bx33LED 4800lm AS 4000K LINETA-04 MOD.AP.MAP

Pagina 8-Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA Fisa...

Pagina 9 - Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA ...

1Rx5Bx33 LED 5800lm 4000K LINETA-04 MOD.AP.MAP 1Rx5Bx33LED 5800lm AS 4000K LINETA-04 MOD.AP.MAP 1RX5BX33 LED 1H 5800lm 4000K LINETA-04 MOD.AP.MAP 1Rx5Bx33 LED 6800lm 4000K LINETA-04 MOD.AP.MAP 1Rx5Bx33LED 6800lm AS 4000K LINETA-04 MOD.AP.MAP 1Rx5Bx33 LED 7800lm 4000K LINETA-04 MOD.AP.MAP 1Rx5Bx33LED 7800lm AS 4000K LINETA-04 MOD.AP.MAP 1RX5BX33 LED 8800lm 4000K LINETA-04 MOD.AP.MAP 1RX5BX33 LED 8800lm AS 4000K LINETA-04 MOD.AP.MAP 1RX5BX33 LED 1H 8800 LM 4000K LINETA-04 I 4.8 23417507 230 ~20 ≥0.90 IP40 I 4.8 23417783 230 ~20 ≥0.90 IP40 I 4.8 23417503 230 ~26 ≥0.90 IP40 I 4.8 23417508 230 ~26 ≥0.90 IP40 I 4.8 23417504 230 ~34 ≥0.90 IP40 I 4.8 23417509 230 ~34 ≥0.90 IP40 I 4.8 23417782 230 ~34 ≥0.90 IP40 I 4.8 23417501 230 ~39 ≥0.90 IP40 I 4.8 23417506 230 ~39 ≥0.90 IP40 I 4.8 23417505 230 ~48 ≥0.90 IP40 I 4.8 23417510 230 ~48 ≥0.90 IP40 I 4.8 23417444 230 ~54 ≥0.90 IP40 I 4.8

Pagina 9-Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA Fisa...

Pagina 10 - Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA...

23417500 230 ~54 ≥0.90 IP40 I 4.8 23417779 230 ~54 ≥0.90 IP40 I 4.8 23417689 230 ~39 ≥0.98 IP40 I 4.8 23417690 230 ~39 ≥0.98 IP40 I 4.8 23417493 230 - ≥0.98 - I 4.8 3800/ 190/ ~3610 ~181 3800/ 190/ ~3648 ~182 3800/ 190/ ~3610 ~181 4800/ 185/ ~4560 ~175 4800/ 185/ ~4608 ~177 5800/ 171/ ~5510 ~162 5800/ 171/ ~5568 ~164 5800/ 171/ ~5510 ~162 6800/ 174/ ~6528 ~167 6800/ 163/ ~6460 ~156 7800/ 163/ ~7410 ~154 7800/ 163/ ~7488 ~156 8800/ 163/ ~8360 ~155 8800/ 163/ ~8448 ~156 8800/ 163/ ~8360 ~155 Tronson cu 1x MAP 1535mm x4B cu spațiu între module MOD.AP.MAP 1Rx4Bx33 LED 6800LM 4000K LINETA-04 MOD.AP.MAP 1Rx4Bx33 LED 6800LM AS 4000K LINETA-04 6800/ 174/ ~6528 ~167 6800/ 174/ ~6460 ~166 - - Tronson gol 1535mm MAP orb LINETA-04 MAP = Modul Aparataj, AS = dublu asimetric, EM1H = cu kit de iluminat de siguranță Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba

Pagina 10-Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA Fisa...

Pagina 11 - Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA...

.ro FIȘA TEHNICĂ Nr. 678/ 21.05.2018, Ediția Nr. 10, 7/12 INFORMATIVĂ Notă Produsul se comandă pe componente (vezi tabel) în funcție de numărul de tronsoane simple sau duble care compun șirul luminos. Pentru alte detalii referitoare la montaj, asamblare şi compunere şir luminos cu produsul L|INETA-04 LINETA NOVA vă rugăm să consultaţi paginile următoare şi pliantul LINETA NOVA de pe site-ul nostru www.elba.ro. Componente Tip produs Cod Denumire + explicaţii lat [mm] Dim. [mm] + Imagine Produs Masa [kg] ŞINA CABLATĂ ANS SINA 1M58/5(1,5) -LINETA-04 ELBA ANS SINA 1M58/5F (1,5) -LINETA-04 ELBA ANS SINA 1M58/5(2,5) -LINETA-04 ELBA ANS SINA 1M58/5F (2,5) -LINETA-04 ELBA ANS SINA 1M58/7(1,5) -LINETA-04 ELBA ANS SINA 1M58/7F (1,5) -LINETA-04 ELBA ANS SINA 1M58/7(2,5) -LINETA-04 ELBA ANS SINA 1M58/7F (2,5) -LINETA-04 ELBA ANS SINA 2M58/5-(1,5) LINETA-04 ELBA ANS SINA 2M58/5-F (1,5) LINETA-04 ELBA ANS SINA 2M58/5-(2,5) LINETA-04 ELBA ANS SINA 2M58/5-F (2,5) LINETA

Pagina 11-Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA Fisa...

Pagina 12 - Corp de iluminat interior suspendat cu sistem de conectare in linie ELBA-COM LINETA NOVA...

-04 ELBA ANS SINA 2M58/7-(1,5) LINETA-04 ELBA ANS SINA 2M58/7-F (1,5) LINETA-04 ELBA ANS SINA 2M58/7-(2,5) LINETA-04 ELBA ANS SINA 2M58/7-F (2,5) LINETA-04 ELBA ANSAMBLU ŞINĂ 1xM58/5-1,5 21661040 Ansamblu şină pentru un modul aparataj M58 – 5 fire 1,5mm² ANSAMBLU ŞINĂ 1xM58/5-1,5 F 21661041 Ansamblu şină pentru un modul aparataj M58 – 5 fire 1,5mm²– final ANSAMBLU ŞINĂ 1xM58/5-2,5 21661036 Ansamblu şină pentru un modul aparataj M58 – 5 fire 2,5mm² ANSAMBLU ŞINĂ 1xM58/5-2,5-F 21661037 Ansamblu şină pentru un modul aparataj M58 – 5 fire 2,5mm²– final ANSAMBLU ŞINĂ 1xM58/7-1,5 21661038 Ansamblu şină pentru un modul aparataj M58 – 7 fire 1,5mm² ANSAMBLU ŞINĂ 1xM58/7-1,5 F 21661008 Ansamblu şină pentru un modul aparataj M58 - 7 fire 1,5mm²– final ANSAMBLU ŞINĂ 1xM58/7-2,5 21661034 Ansamblu şină pentru un modul aparataj M58 – 7 fire 2,5mm² ANSAMBLU ŞINĂ 1xM58/7-2,5 F 21661035 Ansamblu şină pentru un modul aparataj M58 - 7 fire 2,5mm²
