Corp de iluminat exterior ornamental ELBA-COM AVIS-02 8 LED

Limba: Romana

32 afisari

Tip documentatie: Fisa tehnica

Pagina 1 - Corp de iluminat exterior ornamental ELBA-COM AVIS-02 8 LED Fisa tehnica Romana Nr. 794/...

Nr. 794/ 27.10.2017, Ediția Nr. 2, 1/5 INFORMATIVĂ Corp de iluminat exterior ornamental AVIS-02 8LED DALI AVIS-02 8 LED 51W 4000K DALI, AVIS-02 8 LED 32W 4000K DALI Despre produs Avis-02 este o familie de corpuri de iluminat care pot fi utilizate cu diferite variante de sisteme optice pentru a putea oferi clienţilor noştri soluţia de iluminat ideală (potrivită) pentru crearea unui design de iluminat distinctiv. Varianta AVIS-02 LED, încorporând tehnologia LED de ultimă oră, este un corp de iluminat foarte eficient, care permite o reducere semnificativă a consumului de energie în comparaţie cu soluţiile anterioare şi reprezintă soluţia ideală pentru înlocuirea corpurilor de iluminat echipate cu lămpi fluorescente compacte sau lămpi cu descărcare. Acestea pot fi acum înlocuite de un corp de iluminat cu o construcţie atrăgătoare fără a se pierde echilibrul vizual şi ambianţa create de soluţia anterioară. EN 60598 RoHS IP66 IK06 Strada Paul Morand Nr. 1

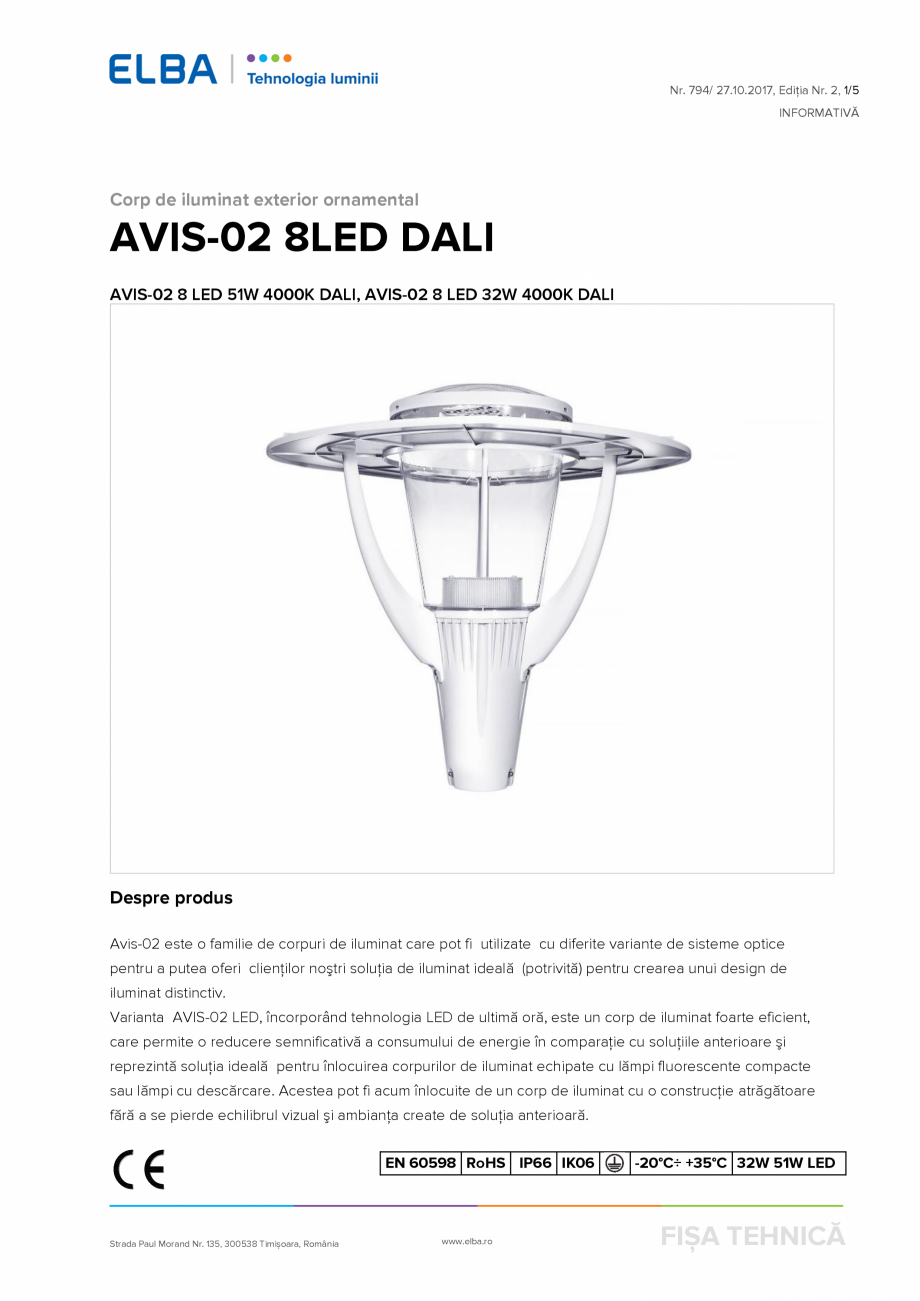

Pagina 1-Corp de iluminat exterior ornamental ELBA-COM AVIS-02 8 LED Fisa tehnica Romana Nr. 794/ 27.10.2017...

Pagina 2 - Corp de iluminat exterior ornamental ELBA-COM AVIS-02 8 LED Fisa tehnica Romana 35,...

35, 300538 Timișoara, România www.elba.ro -20°C÷ +35°C 32W 51W LED FIȘA TEHNICĂ Nr. 794/ 27.10.2017, Ediția Nr. 2, 2/5 INFORMATIVĂ Domeniu de utilizare Iluminatul ornamental de exterior: intrări în spaţii comerciale, magazine, clădiri, pentru alei, parcuri, faleze, parcări, gări, autogări, etc. Sursa de lumină utilizată  LED-uri de putere, performante,, cu sistem optic specializat pentru iluminat stradal şi rezidenţial o temperatura de culoare alb-neutru 4000K CRI≥80, o durată lungă de viaţă L70B50>50.000 ore la Ta=25ºC,  La cerere cu LED-uri cu temperatura de culoare alb-rece 5700K CRI≥70 sau alb-cald 3000K CRI≥90.  Poate înlocui corpurile de iluminat cu lampă fluorescentă compactă TC-TEL 80W, cu descărcare în vapori de mercur HME 125W, cu descărcare în vapori de sodiu HSE 70W, cu halogenuri metalice HIT 70W. Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 794/ 27.10.2017, Ediția Nr

Pagina 2-Corp de iluminat exterior ornamental ELBA-COM AVIS-02 8 LED Fisa tehnica Romana 35, 300538...

Pagina 3 - Corp de iluminat exterior ornamental ELBA-COM AVIS-02 8 LED Fisa tehnica Romana . 2, 3/5...

. 2, 3/5 INFORMATIVĂ D [mm] Tip produs AVIS-02 8LED Ф650 h [mm] m [mm] 650 Фexterior:max 60mm Фinterior:max 50mm AVIS-02 8LED DALI Date fotometrice AVIS-02 8LED DALI Randam.:81% Curba de distribuţie a intensităţii luminoase [Cd/1000lm] Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 794/ 27.10.2017, Ediția Nr. 2, 4/5 INFORMATIVĂ Descriere  Corp, disc şi braţe din policarbonat gri rezistent la UV şi radiaţii solare.  Capac din aluminiu vopsit.  Dispersor din policarbonat transparent sau rezistent la UV şi radiaţii solare.  Reflector din tablă de oţel vopsit alb.  Produsul are un sistem de management termic, format dintr-un radiator pasiv, pentru a asigura durata lungă de viaţă.  Sistemul optic, conceput pentru iluminat pietonal și ornamental cuprinde LED-uri de putere și sistemul de orientare a fluxului luminos.  Aparataj(driver electronic) inclus în produs şi executat în con

Pagina 4 - Corp de iluminat exterior ornamental ELBA-COM AVIS-02 8 LED Fisa tehnica Romana...

formitate cu normativele specifice.  Reglaj de flux (dimming)(DIM) protocol DALI.  Protecție contra descărcărilor atmosferice (SurgeProtection): 10kV.  Culoare: gri. Variante la cerere  Cu dispersor alb opal.  Cu senzor de mișcare. Montaj  Produsul se montează prin fixare pe stâlp Ø60mm (Øexterior: max.60mm, Øinterior: min.50mm) Caracteristici tehnice  Tensiunea de alimentare: 230V/50Hz  Domeniu de temperatură ambientală: -20˚C...+ 35˚C.  Umiditate relativă până la 80% la temperatura de + 20˚C  Rezistenţa la zdruncinături:1000 ±10 zdruncinături, acceleraţia de 10g,durata impulsului:16ms, conform SR EN 60068-2-29  Rezistenţa la impact mecanic: IK10 dispersor PC, IK06 produs.  Nivelul perturbaţiilor radioelectrice nu depăşeste limitele admise în SR EN 55015+A1  Corespunde standardelor pentru corpuri de iluminat: SR EN 60598-1, SR EN 60598-2-3, SR EN 62031. Conformitate cu Directivele Europene 

Pagina 4-Corp de iluminat exterior ornamental ELBA-COM AVIS-02 8 LED Fisa tehnica Romana formitate cu...

Pagina 5 - Corp de iluminat exterior ornamental ELBA-COM AVIS-02 8 LED Fisa tehnica Romana
...

Directiva de Joasă Tensiune.  Directiva de Compatibilitate Electromagnetică. Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 794/ 27.10.2017, Ediția Nr. 2, 5/5 INFORMATIVĂ  Directiva RoHS. Directiva DEEE. Produsul poate fi realizat în mai multe variante în funcție de putere. Cod produs AVIS-02 8 LED 51W 4000K DALI 34431095 230 51 ≥0.98 IP66 I AVIS-02 8 LED 32W 4000K DALI 34431093 230 32 ≥0.98 IP66 I Tip produs Putere Factor Grad de activă putere protecție [W] Clasa de protecție împotriva electrocutării Tens. nom [V] Flux total Eficacitate inițial Masa luminoasă IK brut [Kg] globală/netă LED/net [lm/W] [lm] 6750/ 132/ IK06 8.8 5535 109 IK06 8.8 4600/ 144/ 3680 115 DALI = driver cu reglaj de flux protocol DALI Valorile sunt orientative și pot să suporte modificări. Toleranța fluxului inițial și a puterii active inițiale este de ±10% din valoarea specificată. Aceste valori sunt m
