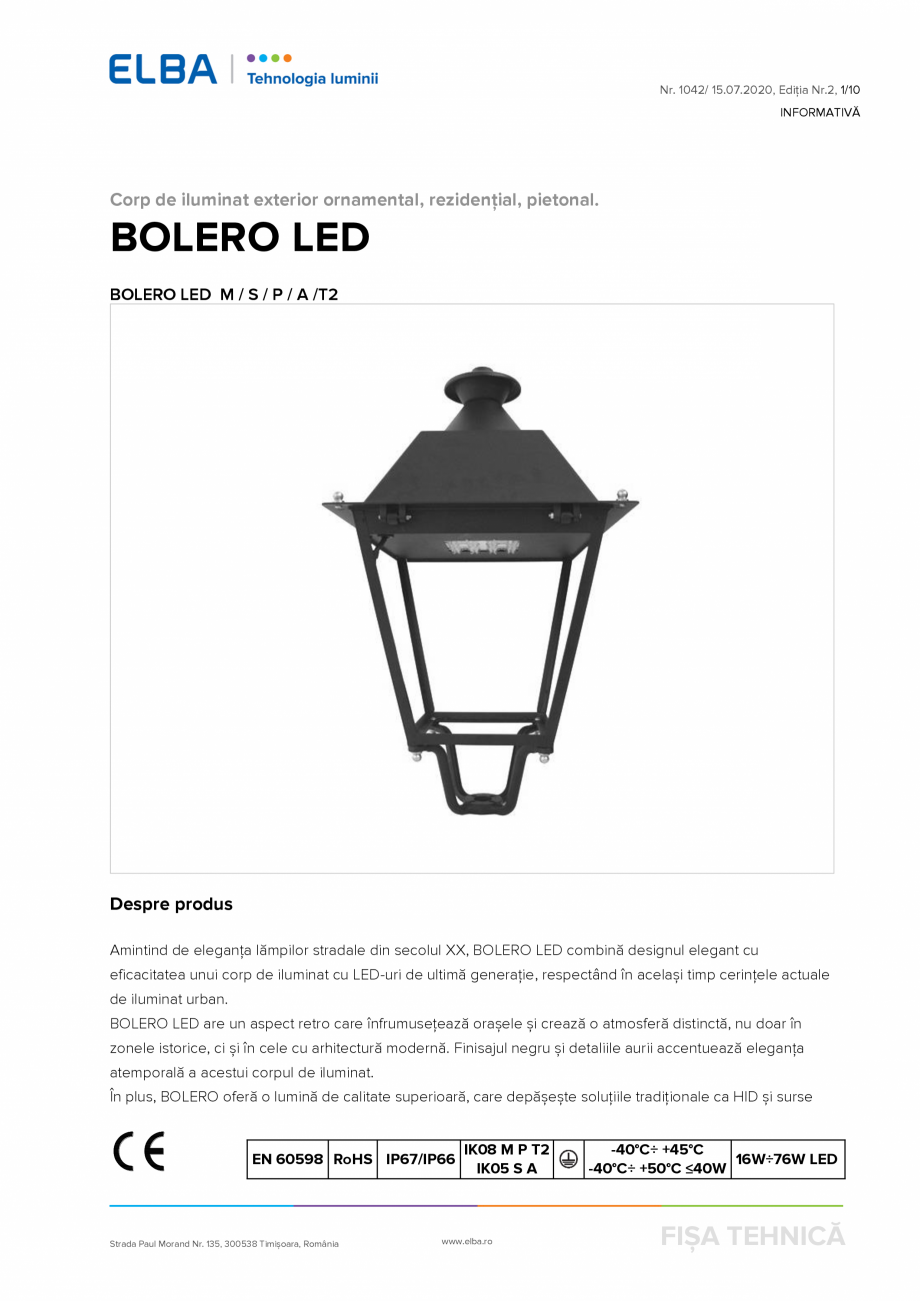

Nr. 1042/ 15.07.2020, Ediția Nr.2, 1/10 INFORMATIVĂ Corp de iluminat exterior ornamental, rezidențial, pietonal. BOLERO LED BOLERO LED M / S / P / A /T2 Despre produs Amintind de eleganța lămpilor stradale din secolul XX, BOLERO LED combină designul elegant cu eficacitatea unui corp de iluminat cu LED-uri de ultimă generație, respectând în același timp cerințele actuale de iluminat urban. BOLERO LED are un aspect retro care înfrumusețează orașele și crează o atmosferă distinctă, nu doar în zonele istorice, ci și în cele cu arhitectură modernă. Finisajul negru și detaliile aurii accentuează eleganța atemporală a acestui corpul de iluminat. În plus, BOLERO oferă o lumină de calitate superioară, care depășește soluțiile tradiționale ca HID și surse EN 60598 RoHS IP67/IP66 Strada Paul Morand Nr. 135, 300538 Timișoara, România IK08 M P T2 IK05 S A www.elba.ro -40°C÷ +45°C 16W÷76W LED -40°C÷ +50°C ≤40W FIȘA TEHNICĂ Nr. 1042/ 15.0

Pagina 1-Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa tehnica...

Pagina 2 - Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa...

7.2020, Ediția Nr.2, 2/10 INFORMATIVĂ de lumină fluorescente, folosind cu până la 70% mai puțină energie și având o durată de viață mai lungă – de peste 100.000 ore. Domeniu de utilizare Iluminatul ornamental și pietonal de exterior: • Zone rezidențiale • Centrul orașului • Parcuri și promenade Iluminatul stradal pentru drumuri principale, locale, secundare, cu clasele de iluminare M, S, P, A, conform SR EN 13201. Iluminatul rezidenţial pentru alei, trotuare, piste de biciclete, parcuri, treceri de pietoni. Parcări, gări, autogări, spaţii publice largi, străzi pietonale etc. Sursa de lumină utilizată  LED-uri de putere, temperatura de culoare 3000K, 4000K, 5000K CRI 70, durată de viaţă la Ta=25ºC: L80 B10 >108.000 ore Acuratețe inițială culoare: 5SDMC.  La cererea clientului se pot executa şi produse echipate cu LED-uri cu temperatura de culoare alb-rece(coolwhite) 5000K, CRI ≥70.  Poate înlocui corpurile de iluminat cu: o lămp

Pagina 2-Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa tehnica...

Pagina 3 - Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa...

i fluorescente compacte TC-L 36W o lămpi cu descărcare în vapori de sodiu HST 50W o lămpi cu descărcare în vapori de mercur HME 125W, cu descărcare în vapori de sodiu HST 70W, cu halogenuri metalice HIT 70W o lămpi cu descărcare în vapori de sodiu HST 100W, cu halogenuri metalice HIT 100W Avantaje Consum redus de energie. Durată de viaţă prelungită. Ideal pentru înlocuirea corpurilor de iluminat stradale cu lămpi fluorescente compacte, cu sodiu, cu halogenuri metalice. Costuri reduse de întreţinere. Nu sunt necesare intervenţii pentru înlocuirea în exploatare a surselor de lumină. Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 1042/ 15.07.2020, Ediția Nr.2, 3/10 INFORMATIVĂ L [mm] Tip produs BOLERO LED 400 h [mm] h1 [mm] m [mm] 718 600 Øext min60.3mm Øext max76.1mm BOLERO LED clasa P BOLERO LED clasa M rezidențial, alei străzi, alei 8xM5 567471 569576 Date fotometrice BOLERO LED P Date fo

Pagina 3-Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa tehnica...

Pagina 4 - Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa...

tometrice BOLERO LED M 7705lm 7815lm Curba de distribuţie a intensităţii Curba de distribuţie a intensităţii luminoase [Cd/1000lm] luminoase [Cd/1000lm] Strada Paul Morand Nr. 135, 300538 Timișoara, România n www.elba.ro FIȘA TEHNICĂ Nr. 1042/ 15.07.2020, Ediția Nr.2, 4/10 INFORMATIVĂ BOLERO LED clasa S BOLERO LED clasa A BOLERO LED T2 străzi, trotuare, alei, piețe suprafețe mari, piețe, parcări alei, parcuri, strărzi, trotuare 0370-20 567463 567465 Date fotometrice BOLERO LED S Date fotometrice BOLERO LED A Date fotometrice BOLERO LED T2 8205lm 7815lm 4218m Curba de distribuţie a intensităţii Curba de distribuţie a intensităţii Curba de distribuţie a intensităţii luminoase [Cd/1000lm] luminoase [Cd/1000lm] luminoase [Cd/1000lm] Descriere  Corp din aluminiu vopsit negru.  Sistem optic conceput pentru a îndeplini cerinţele standardului SR EN 13201 pentru iluminat stradal sau pietonal cuprinde LED-uri de putere cu si

Pagina 4-Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa tehnica...

Pagina 5 - Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa...

stemul de orientare a fluxului luminous din PC, cu distribuție asimetrică, aceeași pentru fiecare LED , specializată pentru iluminatul rutier (clasa M) sau spații largi, intersecții (clasa A), căi de circulație pietonale, treceri de pietoni (clasa P, clasa S), în funcție de variantă.  Produsul are un sistem de management termic format dintr-un radiator pasiv din aluminiu, pentru a asigura durata lungă de viaţă.  Aparatajul electronic este amovibil.  Aparatajul optic este amovibil.  Modul LED: o cu protecție IP la praf și umezeală, cu distribuții luminoase pentru mai multe clase de iluminare:  clasa M – IP67/69  clasa S – IP67  clasa P – IP67  clasa A – IP67  T2 o în concordanță cu EN 62031 VDE o THD <8% ( pentru încărcare putere > 65W ) Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 1042/ 15.07.2020, Ediția Nr.2, 5/10 INFORMATIVĂ o protecție contra descărc�

Pagina 5-Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa tehnica...

Pagina 6 - Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa...

�rilor atmosferice (surge protection): 4kV,  Aparataj(LED driver) inclus în produs şi executat în conformitate cu normativele specifice.  Driver:  o cu reglaj de flux: ActiDIM + Parking, MainsDIM, LineSwitch and Parking, DALI, 0-10V, 1-10V o MTP, CLO, EOL, MTP  sistem pentru menținerea fluxului luminos constant CLO Constant Lumen Output  protecție module la temperatură (MTP Module Temperature Protection)  reglabil (AOC Adjustable Output Current)  timp pornire (PST Programmable Start-up Time) o alarmă sfârșit de viață modul LED EOL ( End Of Life module alarm ) o protecție termică o plajă de dimming 100%÷5% o protecții supratensiuni:  mod diferențial (differential mode): 6kV / 3kA (L-N)  mod obișnuit (common mode): 8kV (L/N-Earth) o Durata de viață driver: 100000 ore o fără pâlpâire (flicker free) o consum putere în stand by <0,5W Protecții: o scurtcircuit (Short circuit) o circuit deschis (Open Cir

Pagina 6-Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa tehnica...

Pagina 7 - Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa...

cuit) Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 1042/ 15.07.2020, Ediția Nr.2, 6/10 INFORMATIVĂ   o supraîncărcare (Overload) o subîncărcare (Low load) o termică (Thermal) o împotriva variațiilor de tensiune de alimentare (Mains voltage out of range) o contra descărcărilor atmosferice în interior (surge protection) Caracteristici aparataj: o Curent de rupere 76W: 29A/185 US o Factor de putere la puterea maximă: 0.98 o Consum DALI: <2mA o 1-10V / 0-10V plajă de tensiune: 20...20Vdc o 0-10V intrare în așteptare: 0Vdc o 0-10V ieșire din așteptare: >1.5Vdc o Metoda de dimmare: amplitudine o Driver izolare electrică Culoare: negru. Montaj  Produsul se montează prin fixare pe țeavă Øext min60.3mm, Øext max76.1mm, cu 8xM5 Variante la cerere  Alte culori RAL pentru carcasă la cererea clientului.  Se poate monta NEMA, ZHAGA pentru telegestiune. Caracteristici tehnice 

Pagina 7-Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa tehnica...

Pagina 8 - Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa...

Tensiunea de alimentare: 230V/50Hz  Tensiunea de alimentare: 162-305V/50Hz  Domeniu de temperatură ambientală: o -40˚C...+ 45˚C o -40˚C...+ 50˚C pentru variantele ≤45W  Umiditate relativă până la 80% la temperatura de + 20˚C  Rezistenţa la zdruncinături:1000 ±10 zdruncinături, acceleraţia de 10g,durata impulsului:16ms, conform SR EN 60068-2-29  Grad de protecție: IP67, Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 1042/ 15.07.2020, Ediția Nr.2, 7/10 INFORMATIVĂ   o Compartiment aparataj IP67, o Compartiment optic IP67 o Grad de protecție modul LED:  clasa M: IP67/IP69  clasa S: IP67  clasa P: IP67  clasa A: IP67  T2: IP66 Rezistența la impact mecanic: IK05/IK08 în funcție de tip modul LED: o clasa M: IK08 o clasa S: IK05 o clasa P: IK08 o clasa A: IK05 o T2: IK08 Corespunde standardelor pentru corpuri de iluminat: SR EN 60598-1, SR EN 6059

Pagina 8-Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa tehnica...

Pagina 9 - Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa...

8-2-3. Conformitate cu Directivele Europene  Directiva de Joasă Tensiune.  Directiva de Compatibilitate Electromagnetică.  Directiva RoHS. Directiva DEEE. Produsul poate fi realizat în mai multe variante în funcție de temperatura de culoare LED, putere, respectiv flux și sistem optic. Grad Clasa de de protecție izolație Tens. nom. [V] Putere activă [W] Factor de putere BOLERO LED 2000LM 730 18W S DIM 34431178 230 18 ≥0.9 IP67 I IK05 ~5.0 2000 111 BOLERO LED 4500LM 730 36W S DIM 34431179 230 36 ≥0.9 IP67 I IK05 ~5.0 4500 125 BOLERO LED 6000LM 730 56W S DIM 34431180 230 56 ≥0.9 IP67 I IK05 ~5.0 6000 107 BOLERO LED 7500LM 730 74W S DIM 34431181 230 74 ≥0.9 IP67 I IK05 ~5.0 7500 101 34431182 230 18 ≥0.9 IP67 I IK08 ~5.0 2000 111 IK Flux total Masa net inițial [Kg] [lm] Eficacitate luminoasă netă [lm/W] Cod produs Tip produs CLASA S, P, A 3000K 4000K 5000K 3000K CLASA S 3000K CLASA P BOLERO LED 2000

Pagina 9-Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa tehnica...

Pagina 10 - Corp de iluminat exterior ornamental, rezidențial, pietonal ELBA-COM BOLERO LED Fisa...

LM 730 18W P DIM Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 1042/ 15.07.2020, Ediția Nr.2, 8/10 INFORMATIVĂ Grad Clasa de de protecție izolație Tens. nom. [V] Putere activă [W] Factor de putere BOLERO LED 4500LM 730 37W P DIM 34431183 230 36 ≥0.9 IP67 I IK08 ~5.0 4500 125 BOLERO LED 6000LM 730 57W P DIM 34431184 230 56 ≥0.9 IP67 I IK08 ~5.0 6000 107 BOLERO LED 7500LM 730 76W P DIM 34431185 230 74 ≥0.9 IP67 I IK08 ~5.0 7500 101 BOLERO LED 2000LM 730 18W A DIM 34431186 230 18 ≥0.9 IP67 I IK05 ~5.0 2000 111 BOLERO LED 4500LM 730 36W A DIM 34431187 230 36 ≥0.9 IP67 I IK05 ~5.0 4500 125 BOLERO LED 6000LM 730 56W A DIM 34431188 230 56 ≥0.9 IP67 I IK05 ~5.0 6000 107 BOLERO LED 7500LM 730 74W A DIM 34431189 230 74 ≥0.9 IP67 I IK05 ~5.0 7500 101 BOLERO LED 2500LM 740 18W S DIM 34431190 230 18 ≥0.9 IP67 I IK05 ~5.0 2500 139 BOLERO LED 4500LM 740 36W
