Corp antiexploziv pentru iluminat ELBA-COM AV-02C LED

Limba: Romana

15 afisari

Tip documentatie: Fisa tehnica

Pagina 1 - Corp antiexploziv pentru iluminat ELBA-COM AV-02C LED Fisa tehnica Romana Nr. 708/ 16.02...

Nr. 708/ 16.02.2022, Ediţia Nr. 12, 1/5 Corp de iluminat antiexploziv AV-02C LED AV-02C LED II 2G Ex db eb IIC T6 Gb Despre produs Corpul de iluminat AV-02C este destinat iluminatului în zone cu pericol de explozie din grupa II, zona 1 și 2. EN 60598 RoHS IP54 -20°C÷ +40°C max 58W LED Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 708/ 16.02.2022, Ediţia Nr. 12, 2/5 Domeniu de utilizare Iluminat în zone cu pericol de explozie din grupa II, zona 1 și 2. Surse de lumină utilizate • COB led SAMSUNG de mare putere , CRI≥70, alb-rece 5000K , 6500K , durata de viaţă extinsa conform calcul TM-21 : Lxx L70 L70 L80 L80 L90 L90 Byy B50 B10 B50 B10 B50 B10 Numar de ore tsp 740C 182.000 103.000 113.000 65.000 53.000 31.000 • Sistemul cu modul LED inclus în produs este echivalent cu lămpile cu mercur HME 125W. Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 708/ 16.02.2022, Ediţi

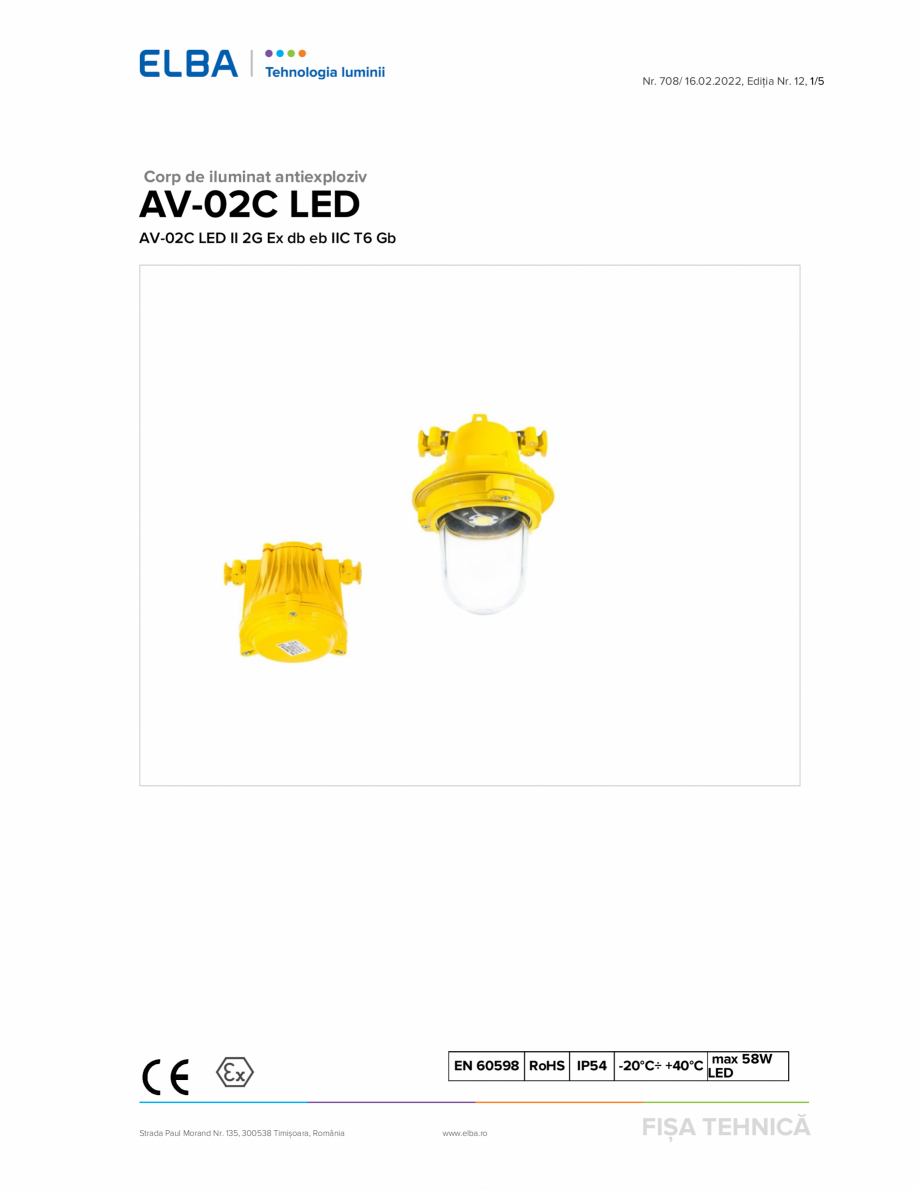

Pagina 1-Corp antiexploziv pentru iluminat ELBA-COM AV-02C LED Fisa tehnica Romana Nr. 708/ 16.02.2022,...

Pagina 2 - Corp antiexploziv pentru iluminat ELBA-COM AV-02C LED Fisa tehnica Romana a Nr. 12, 3/5
...

a Nr. 12, 3/5 Ø1 2 RACORD PRIN CABLU 233 CAEx-02 195 274 D [mm] l [mm] h [mm] Corp sursă de lumină AV-02C LED 210 202 317 Cutie aparataj AV-02C (CAEx-02) LED 233 274 195 Tip produs AV-02C LED Date fotometrice AV-02C LED UTE: 0.94E, =94% CIE: 41 75 94 100 94 Diagrama distribuţiei luminoase [Cd/1000lm] Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 708/ 16.02.2022, Ediţia Nr. 12, 4/5 Descriere • • • • • Produsul AV-02C LED este compus din corp cu sursa de lumină și cutie aparataj CAEx-02 LED ( se comanda separat ) – care alimenteaza sursa de lumina . Carcasa și rama glob turnate sub presiune din aliaje de Al, vopsite. Glob de protecţie a lămpii din sticlă termorezistentă. Introducătoare de cablu cu etanşare prin garnitura de cauciuc pentru diametre de 11 – 14 mm ale cablului. Număr de borne: 3 + 2 PE și 4 în compartimentul bornelor din cutia aparataj CAEx-02 LED (F, N, L, PE). 2 • Secţiu

Pagina 2-Corp antiexploziv pentru iluminat ELBA-COM AV-02C LED Fisa tehnica Romana a Nr. 12, 3/5

Ø1
2
...

Pagina 3 - Corp antiexploziv pentru iluminat ELBA-COM AV-02C LED Fisa tehnica Romana nea maximă a ...

nea maximă a conductorului: 2,5 mm . • Protecţie antiexplozivă II 2G Ex db eb IIC T6 Gb o capsulare antideflagrantă (d) la compartimentul optic o siguranţă mărită (e) la cutia de borne • Corpul de iluminat este realizat în conformitate cu cerinţele standardelor SR EN 60598-1, SR EN IEC 60079-0: 2018, SR EN 60079-1: 2015, SR EN 60079-7:2016+A1 :2018 . Certificat: o AV-02C LED : INSEMEX-OEC.ATEX.22.000X Tip de protecţie : II 2G Ex db eb IIC T6 Gb o CAEX-02 LED: INSEMEX-OEC.ATEX.22.000X Tip de protecţie : II 2G Ex db eb IIC T6 Gb Culoare: galbenă. • • Montaj • • Suspendat. Montaj staţionar. Conectare individuala prin intermediul cutiei CAEx-02 LED . Caracteristici tehnice • • Tensiunea de alimentare: max 49.7Vdc , max 1170 mA. Temperatura ambientală: -20˚C...+ 40˚C. Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 708/ 16.02.2022, Ediţia Nr. 12, 5/5 Conformitate cu Directivele Europene • Directiva d

Pagina 4 - Corp antiexploziv pentru iluminat ELBA-COM AV-02C LED Fisa tehnica Romana e Joasă...

e Joasă Tensiune • • Directiva de Compatibilitate Electromagnetică Directiva RoHs, Directiva DEEE • Directiva 2014/34/UE “Echipamente şi sisteme de protecţie utilizate pentru medii potenţial explozive - ATEX” Cod produs Tens. nom. [Vdc] Putere max. Sursa lumina [W] Curent [ mA ] 32321142 48.7 39.4 810 IP54 I T6 IIC AV-02C LED 44.5W 5000K V2 32321143 48.7 38.47 790 IP54 I T6 AV-02C LED 44.5W 6500K 32321144 48.7 39.4 810 IP54 I AV-02C LED 32321145 44.5W 6500K V2 48.7 38.47 790 IP54 AV-02C LED 57.5W 5000K 32321146 49.4 51.4 1040 AV-02C LED 57.5W 5000K V2 32321148 49.4 51.4 AV-02C LED 64.5W 5000K 32321150 49.6 AV-02C LED 32321151 64.5W 5000K V2 AV-02C LED 64.5W 6500K Flux total net [lm] Eficacitate luminoasă globală [lm/W] 4 6753 171 IIC 4 6753 175 T6 IIC 4 6753 171 I T6 IIC 4 6753 175 IP54 I T6 IIC 4 8829 171 1040 IP54 I T6 IIC 4 8829 171 58 1170 IP54 I T6 IIC 4 8992 155 49.7 57.7

Pagina 4-Corp antiexploziv pentru iluminat ELBA-COM AV-02C LED Fisa tehnica Romana e Joasă Tensiune

•...

Pagina 5 - Corp antiexploziv pentru iluminat ELBA-COM AV-02C LED Fisa tehnica Romana

1160

IP54

...

1160 IP54 I T6 IIC 4 8992 155 32321152 49.6 58 1170 IP54 I T6 IIC 4 8992 155 AV-02C LED 64.5W 6500K V2 32321153 49.7 57.7 1160 IP54 I T6 IIC 4 8992 155 Tip produs AV-02C LED 44.5W 5000K Grad de protecţie Clasa de Clasa Grupa protecţie Masa de de împotriva [Kg] temperatură mediu electrocutării Toleranţa fluxului iniţial este de ±10% din valoarea specificată. Aceste valori sunt măsurate la temperatura ambientală de 25°C dacă nu este menţionată altă temperatură. ELBA S.A dezvoltă continuu produsele. Ne rezervăm dreptul de a modifica specificaţiile tehnice în scopul ameliorării produselor noastre, fără notificare prealabilă sau anunţ public. © ELBA S.A Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ
