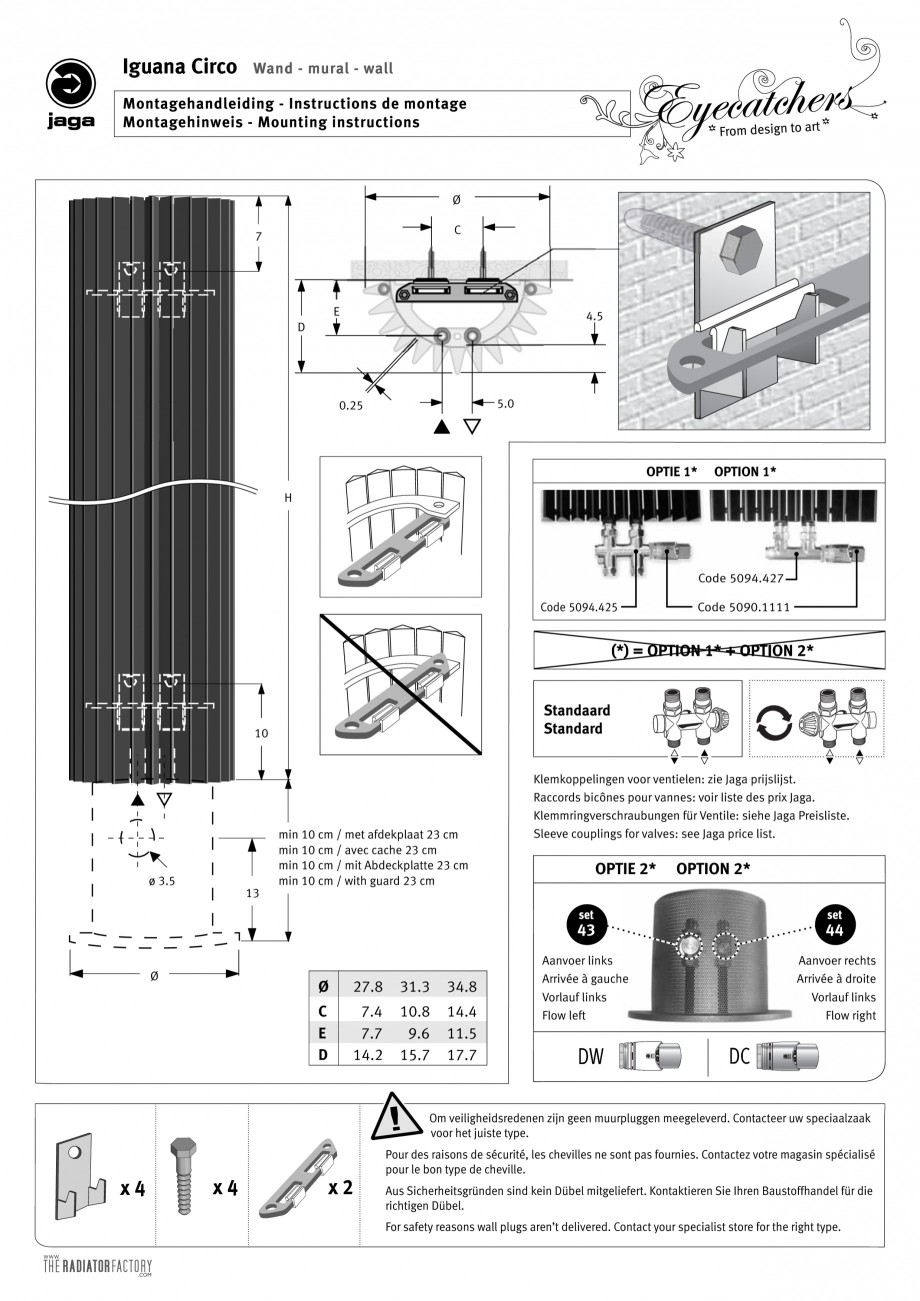

Iguana Circo
Wand - mural - wall
Montagehandleiding - Instructions de montage Montagehinweis - Mounting instructions
Ø 7 C
E D
4.5
0.25
5.0
OPTIE 1*
H
OPTION 1*
Code 5094.427 Code 5094.425 Code 5090.1111
(*) = OPTION 1* + OPTION 2*
10
Standaard Standard
Klemkoppelingen voor ventielen: zie Jaga prijslijst. Raccords bicônes pour vannes: voir liste des prix Jaga. Klemmringverschraubungen für Ventile: siehe Jaga Preisliste. Sleeve couplings for valves: see Jaga price list.
ø 3.5 13
min 10 cm / met afdekplaat 23 cm min 10 cm / avec cache 23 cm min 10 cm / mit Abdeckplatte 23 cm min 10 cm / with guard 23 cm
OPTIE 2*
OPTION 2*
43
Ø Aanvoer links Arrivée à gauche Vorlauf links Flow left
44
Aanvoer rechts Arrivée à droite Vorlauf links Flow right
Ø C E D
27.8 7.4 7.7 14.2
31.3 10.8 9.6 15.7
34.8 14.4 11.5 17.7
DW
DC
Om veiligheidsredenen zijn geen muurpluggen meegeleverd. Contacteer uw speciaalzaak voor het juiste type. Pour des raisons de sécurité, les che ... ascunde
