Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat (otel carbon) RAWLPLUG R-HPTIII-ZP

Limba: Romana

3 afisari

Tip documentatie: Fisa tehnica

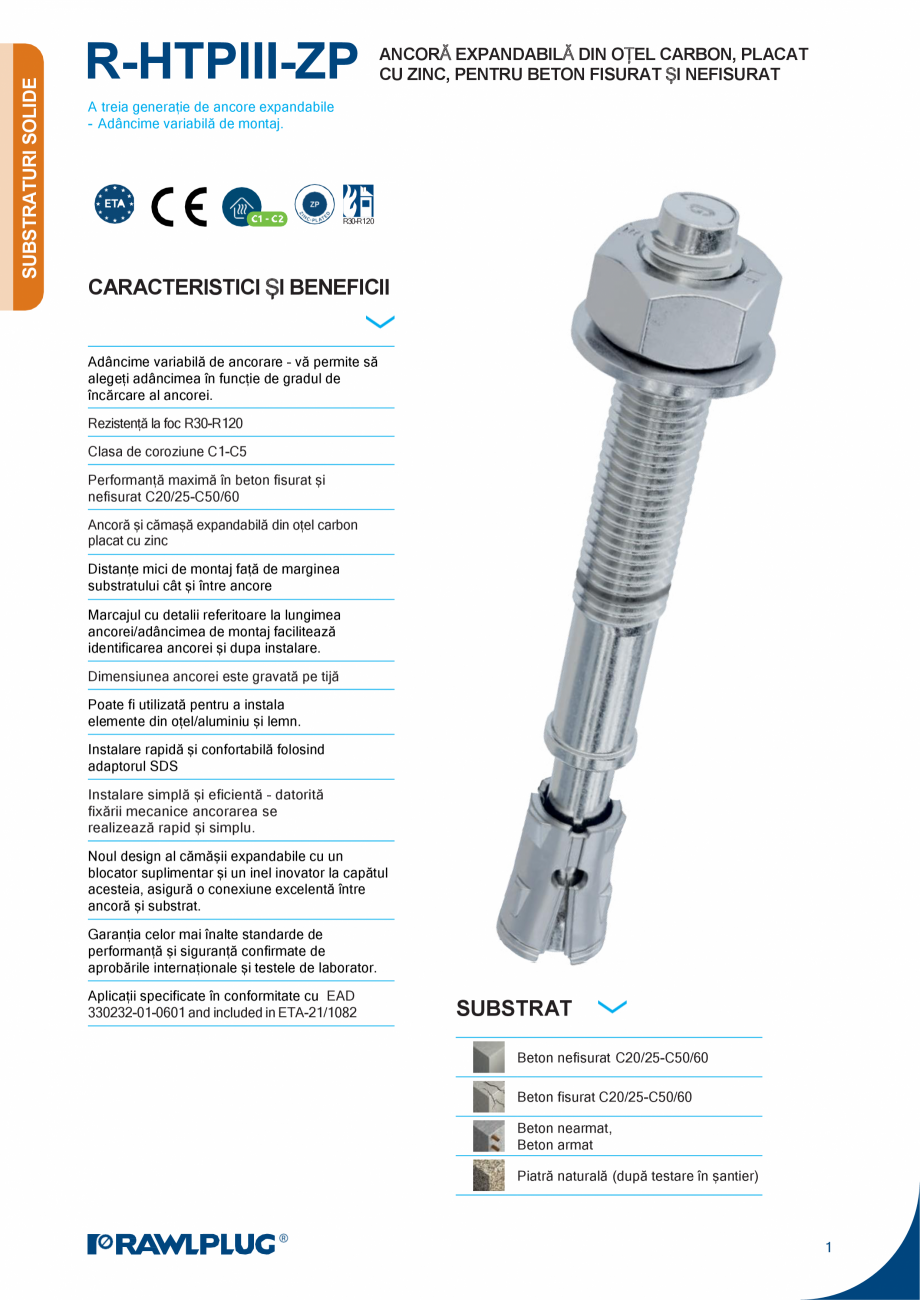

Pagina 1 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

SUBSTRATURI SOLIDE R-HTPIII-ZP ANCORĂ EXPANDABILĂ DIN OȚEL CARBON, PLACAT CU ZINC, PENTRU BETON FISURAT ȘI NEFISURAT A treia generație de ancore expandabile - Adâncime variabilă de montaj. R30-R120 CARACTERISTICI ȘI BENEFICII Adâncime variabilă de ancorare – vă permite să alegeți adâncimea în funcție de gradul de încărcare al ancorei. Rezistență la foc R30-R120 Clasa de coroziune C1-C5 Performanță maximă în beton fisurat și nefisurat C20/25-C50/60 Ancoră și cămașă expandabilă din oțel carbon placat cu zinc Distanțe mici de montaj față de marginea substratului cât și între ancore Marcajul cu detalii referitoare la lungimea ancorei/adâncimea de montaj facilitează identificarea ancorei și dupa instalare. Dimensiunea ancorei este gravată pe tijă Poate fi utilizată pentru a instala elemente din oțel/aluminiu și lemn. Instalare rapidă și confortabilă folosind adaptorul SDS Instalare simplă și eficientă – datorită fixării mecanic

Pagina 1-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat (otel...

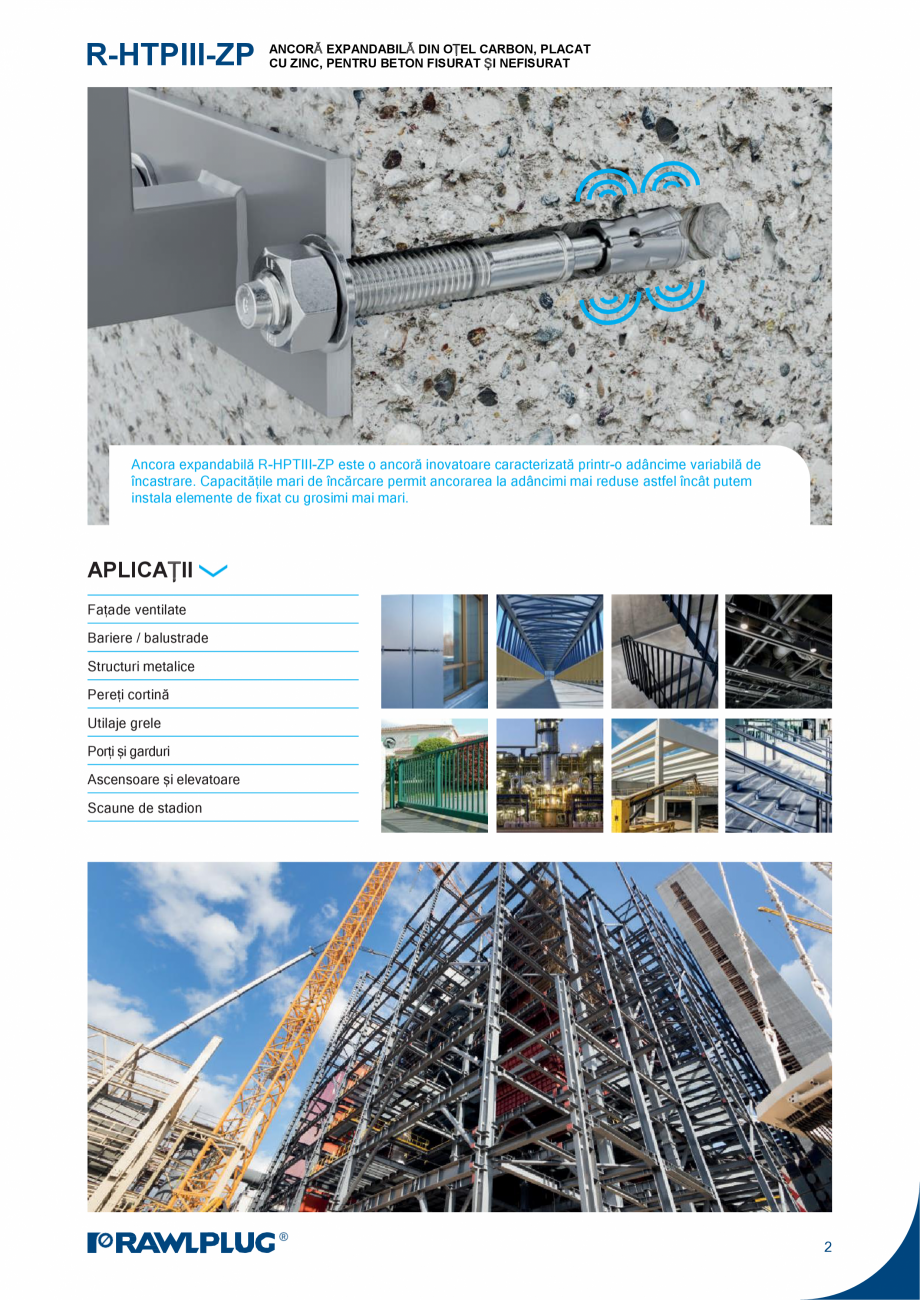

Pagina 2 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

e ancorarea se realizează rapid și simplu. Noul design al cămășii expandabile cu un blocator suplimentar și un inel inovator la capătul acesteia, asigură o conexiune excelentă între ancoră și substrat. Garanția celor mai înalte standarde de performanță și siguranță confirmate de aprobările internaționale și testele de laborator. Aplicații specificate în conformitate cu EAD 330232-01-0601 and included in ETA-21/1082 SUBSTRAT Beton nefisurat C20/25-C50/60 Beton fisurat C20/25-C50/60 Beton nearmat, Beton armat Piatră naturală (după testare în șantier) 1 R-HTPIII-ZP ANCORĂ EXPANDABILĂ DIN OȚEL CARBON, PLACAT CU ZINC, PENTRU BETON FISURAT ȘI NEFISURAT Ancora expandabilă R-HPTIII-ZP este o ancoră inovatoare caracterizată printr-o adâncime variabilă de încastrare. Capacitățile mari de încărcare permit ancorarea la adâncimi mai reduse astfel încât putem instala elemente de fixat cu grosimi mai mari. APLICAȚII Fațade ventilate Bariere / bal

Pagina 2-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat (otel...

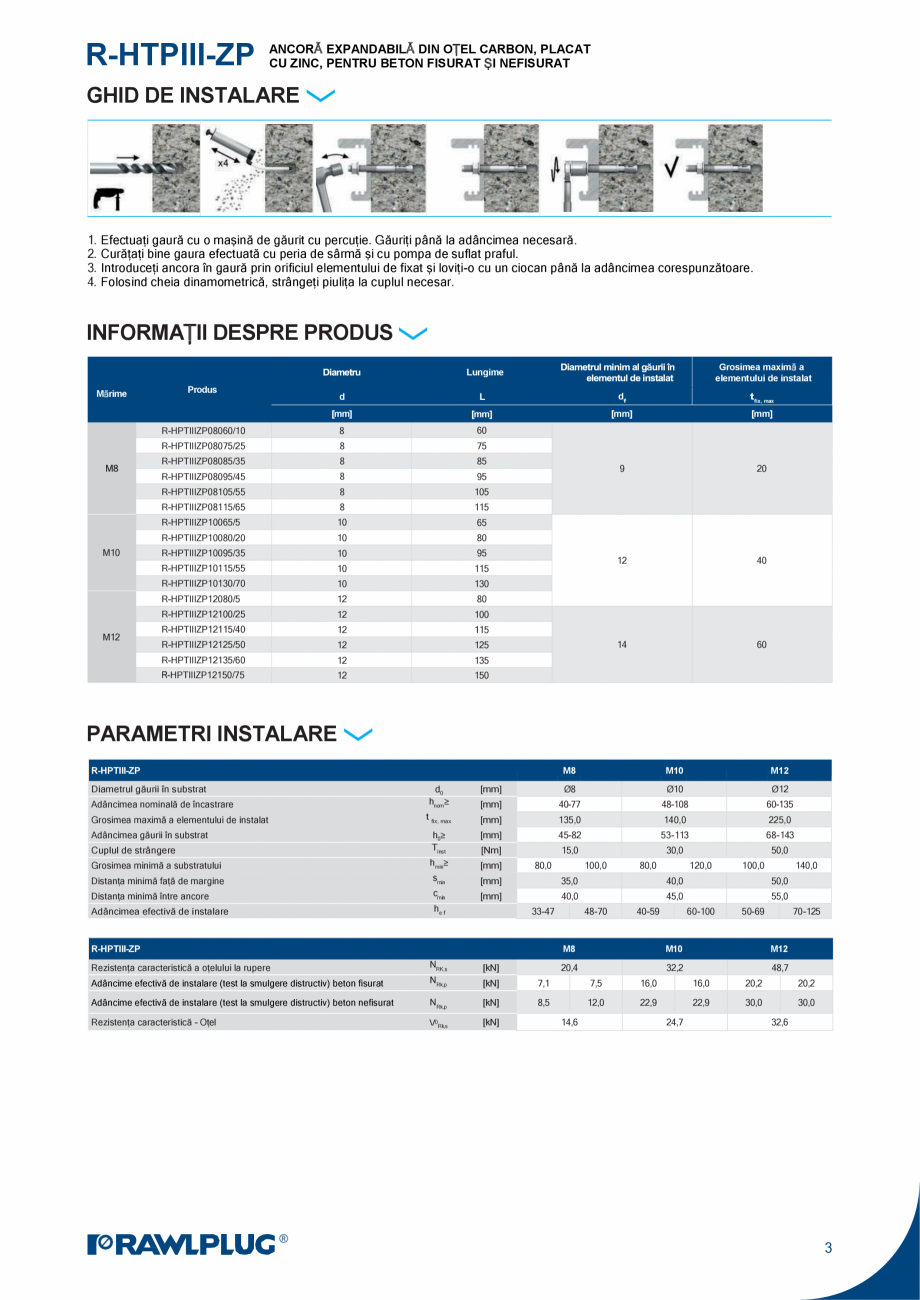

Pagina 3 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

ustrade Structuri metalice Pereți cortină Utilaje grele Porți și garduri Ascensoare și elevatoare Scaune de stadion 2 R-HTPIII-ZP ANCORĂ EXPANDABILĂ DIN OȚEL CARBON, PLACAT CU ZINC, PENTRU BETON FISURAT ȘI NEFISURAT GHID DE INSTALARE 1. 2. 3. 4. Efectuați gaură cu o mașină de găurit cu percuție. Găuriți până la adâncimea necesară. Curățați bine gaura efectuată cu peria de sârmă și cu pompa de suflat praful. Introduceți ancora în gaură prin orificiul elementului de fixat și loviți-o cu un ciocan până la adâncimea corespunzătoare. Folosind cheia dinamometrică, strângeți piulița la cuplul necesar. INFORMAȚII DESPRE PRODUS Grosimea maximă a elementului de instalat Lungime Produs Mărime M10 M12 d L d [mm] [mm] [mm] [mm] R-HPTIIIZP08060/10 8 60 R-HPTIIIZP08075/25 8 75 R-HPTIIIZP08085/35 8 85 R-HPTIIIZP08095/45 8 95 9 20 R-HPTIIIZP08105/55 8 105 R-HPTIIIZP08115/65 8 115 R-HPTIIIZP10065/5 10 65 R-HPTIIIZP100

Pagina 3-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat (otel...

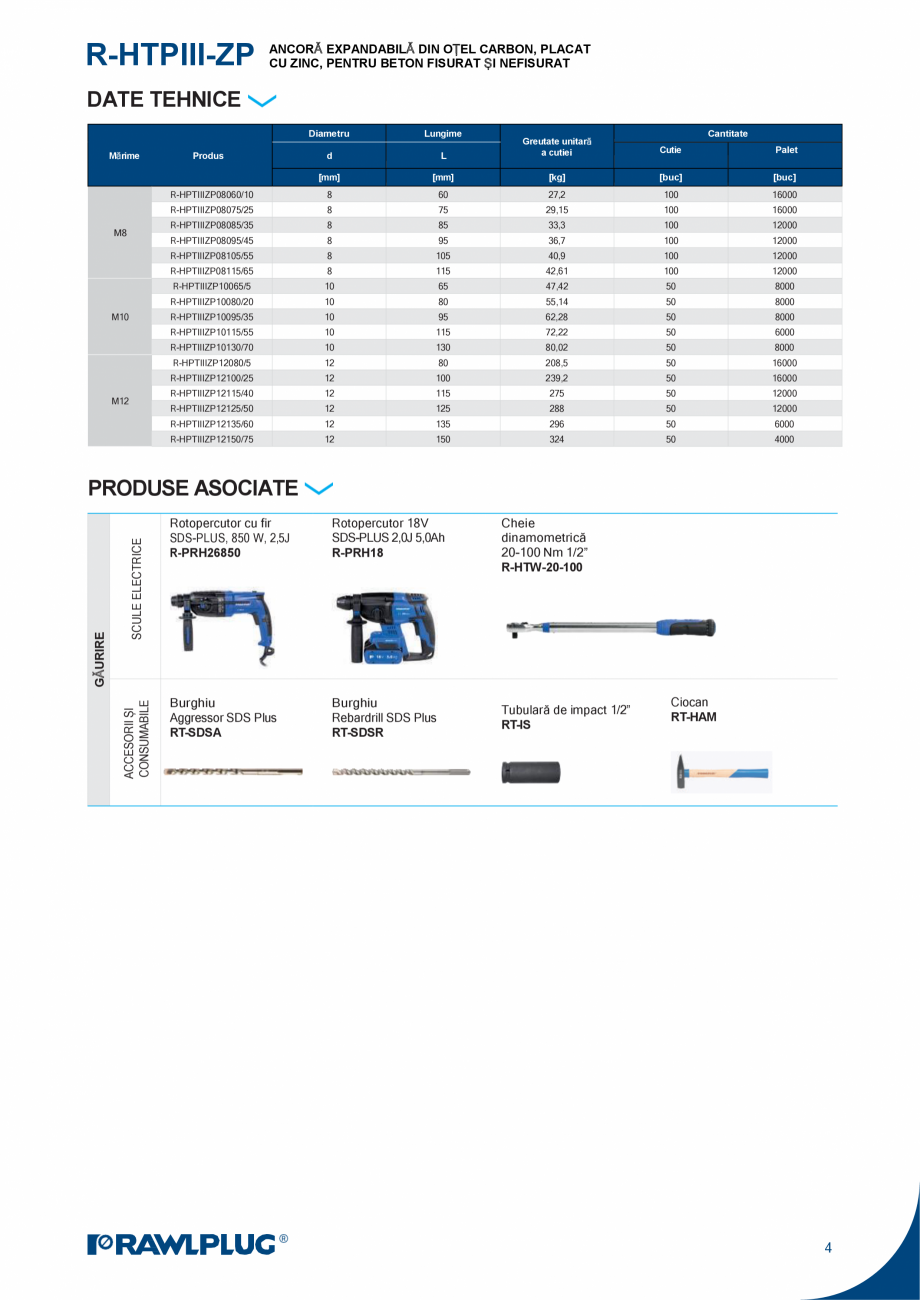

Pagina 4 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

80/20 10 80 R-HPTIIIZP10095/35 10 95 R-HPTIIIZP10115/55 10 115 12 40 R-HPTIIIZP10130/70 10 130 R-HPTIIIZP12080/5 12 80 R-HPTIIIZP12100/25 12 100 R-HPTIIIZP12115/40 12 115 R-HPTIIIZP12125/50 12 125 14 60 R-HPTIIIZP12135/60 12 135 HPTIIIZP12150/75 12 150 fix, max PARAMETRI INSTALARE R-HPTIII-ZP M8 M10 [mm] Ø8 Ø10 Ø12 hnom≥ [mm] 40-77 48-108 60-135 t fix, max [mm] 135,0 140,0 225,0 [mm] 45-82 53-113 68-143 Cuplul de strângere h0≥ Tinst Grosimea minimă a substratului hmin≥ [mm] Distanța minimă față de margine smin [mm] Distanța minimă între ancore cmin [mm] Adâncimea efectivă de instalare he f Diametrul găurii în substrat Adâncimea nominală de încastrare Grosimea maximă a elementului de instalat Adâncimea găurii în substrat d0 [Nm] 15,0 80,0 30,0 100,0 80,0 35,0 R-HPTIII-ZP 50,0 120,0 100,0 40,0 40,0 33-47 M12 45,0 48-70 40-59 55,0 60-100 M8 M10 20,4 32,2 140,0 50,0 50-69
