Ancora expandabila cu filet interior RAWLPLUG R-DCA

Limba: Romana

3 afisari

Tip documentatie: Fisa tehnica

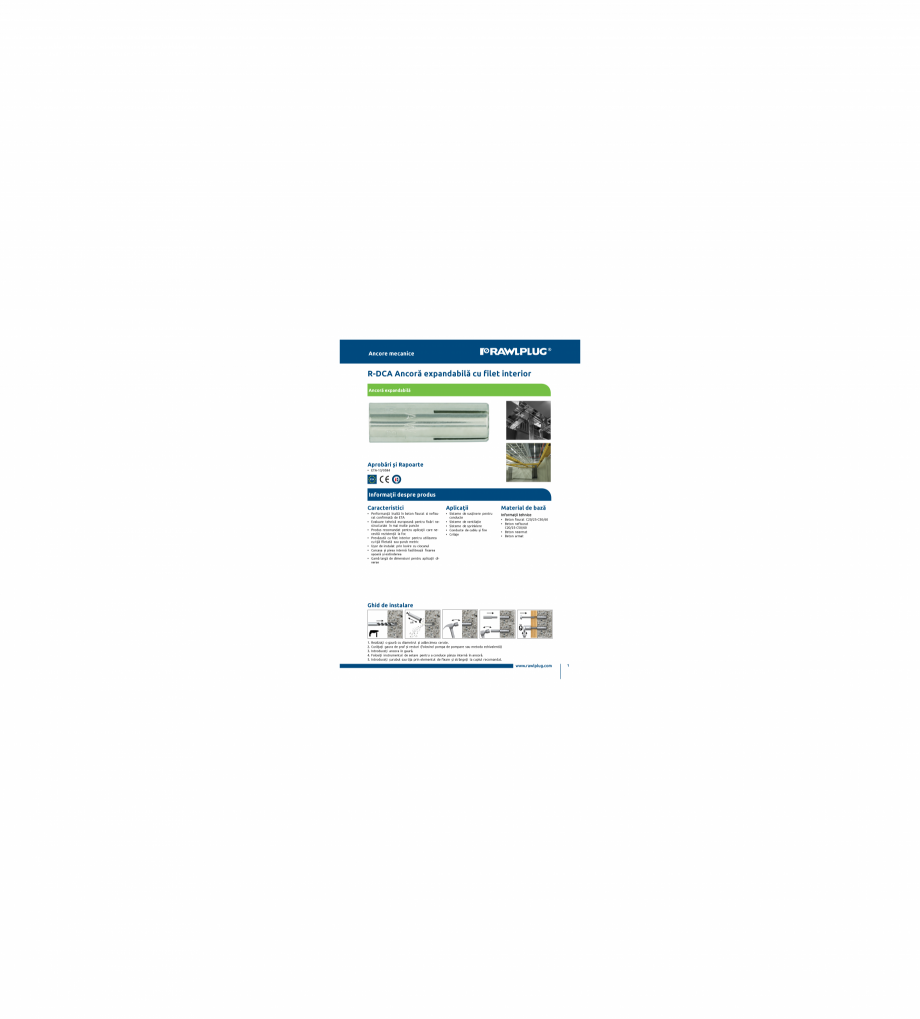

Pagina 1 - Ancora expandabila cu filet interior RAWLPLUG R-DCA Fisa tehnica Romana Ancore mecanice

...

Ancore mecanice R-DCA Ancoră expandabilă cu filet interior Ancoră expandabilă Aprobări şi Rapoarte • ETA-13/0584 Informaţii despre produs Caracteristici Aplicaţii Material de bază • Performanță înaltă în beton fisurat si nefisu rat confirmată de ETA • Evaluare tehnică europeană pentru fixări ne structurale în mai multe puncte • Produs recomandat pentru aplicații care ne cesită rezistență la foc • Prevăzută cu filet interior pentru utilizarea cu tijă filetată sau șurub metric • Ușor de instalat prin lovire cu ciocanul • Carcasa și piesa internă facilitează fixarea ușoară și extinderea • Gamă largă de dimensiuni pentru aplicații di verse • Sisteme de susținere pentru conducte • Sisteme de ventilație • Sisteme de sprinklere • Conducte de cablu și fire • Grilaje Informații tehnice • Beton fisurat C20/25-C50/60 • Beton nefisurat C20/25-C50/60 • Beton nearmat • Beton armat Ghid de instalare 1. 2. 3.

Pagina 1-Ancora expandabila cu filet interior RAWLPLUG R-DCA Fisa tehnica Romana Ancore mecanice

R-DCA...

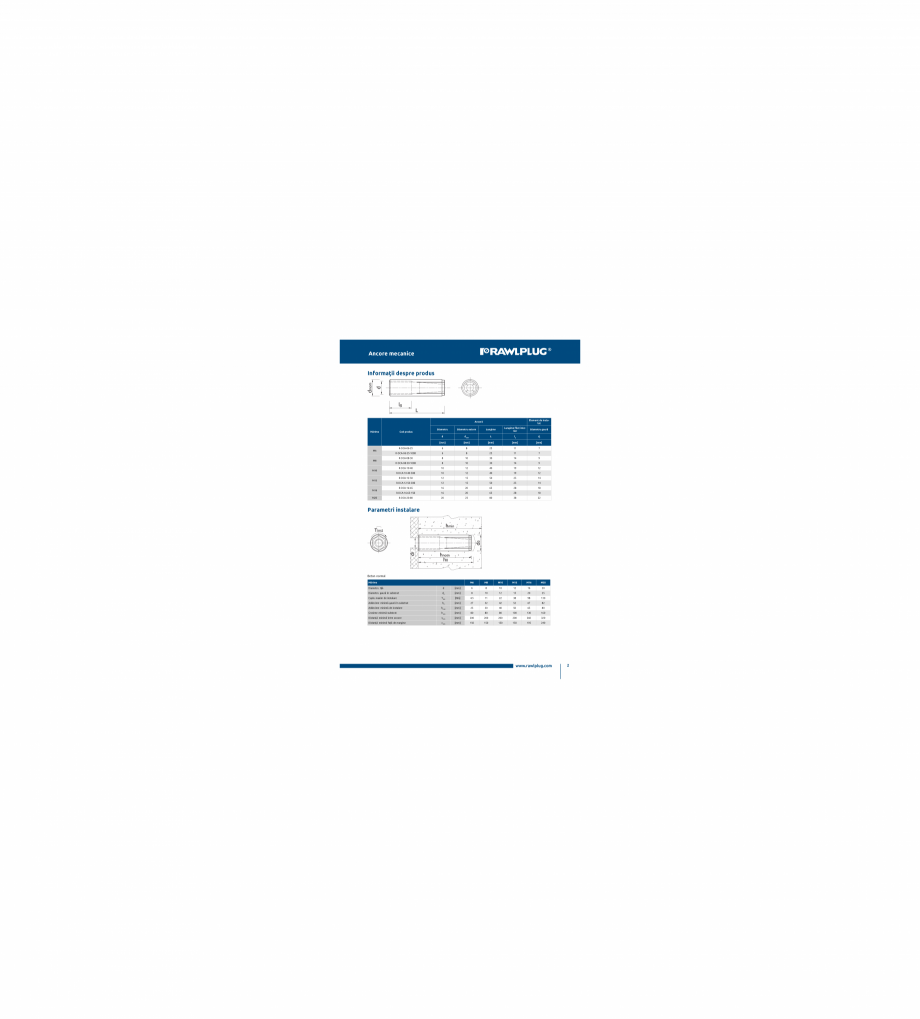

Pagina 2 - Ancora expandabila cu filet interior RAWLPLUG R-DCA Fisa tehnica Romana
4.
5.
...

4. 5. Realizați o gaură cu diametrul și adâncimea cerute. Curățați gaura de praf și resturi (folosind pompa de pompare sau metoda echivalentă) Introduceți ancora în gaură. Folosiți instrumentul de setare pentru a conduce pânza internă în ancoră. Introduceți șurubul sau tija prin elementul de fixare și strângeți la cuplul recomandat. www.rawlplug.com 1 Ancore mecanice Informaţii despre produs Element de insta lat Ancoră Mărime Cod produs Diametru Diametru extern Lungime Lungime filet inte rior Diametru gaură d dnom L lg df [mm] [mm] [mm] [mm] [mm] R-DCA-06-25 6 8 25 11 7 R-DCA-06-25-100B 6 8 25 11 7 R-DCA-08-30 8 10 30 14 9 R-DCA-08-30-100B 8 10 30 14 9 R-DCA-10-40 10 12 40 19 12 R-DCA-10-40-50B 10 12 40 19 12 R-DCA-12-50 12 15 50 25 14 R-DCA-12-50-30B 12 15 50 25 14 R-DCA-16-65 16 20 65 28 18 R-DCA-16-65-15B 16 20 65 28 18 R-DCA-20-80 20 25 80 38 22 M6 M8 M10 M1

Pagina 2-Ancora expandabila cu filet interior RAWLPLUG R-DCA Fisa tehnica Romana
4.
5.

Realizați o gaură ...

Pagina 3 - Ancora expandabila cu filet interior RAWLPLUG R-DCA Fisa tehnica Romana 2

M16
M20
...

2 M16 M20 Parametri instalare Beton normal Mărime M6 M8 M10 M12 M16 M20 Diametru tijă d [mm] 6 8 10 12 16 20 Diametru gaură în substrat d0 [mm] 8 10 12 15 20 25 T inst [Nm] 4.5 11 22 38 98 130 h0 [mm] 27 32 42 52 67 82 Adâncime minimă de instalare hnom [mm] 25 30 40 50 65 80 Grosime minimă substrat hmin [mm] 80 80 80 100 130 160 Distanță minimă între ancore s min [mm] 200 200 200 200 260 320 Distanță minimă față de margine c min [mm] 150 150 150 150 195 240 Cuplu maxim de instalare Adâncime minimă gaură în substrat www.rawlplug.com 2 Ancore mecanice Parametri instalare Placă de beton gol Mărime M8 M10 M12 Diametru tijă d [mm] 8 10 12 Diametru gaură în substrat d0 [mm] 10 12 15 T inst [Nm] 11 22 38 h0 [mm] 32 42 52 hnom [mm] 30 40 50 Cuplu maxim de instalare Adâncime minimă gaură în substrat Adâncime minimă de instalare ADâNCIME MINIMĂ DE F

Pagina 3-Ancora expandabila cu filet interior RAWLPLUG R-DCA Fisa tehnica Romana 2

M16
M20

Parametri...

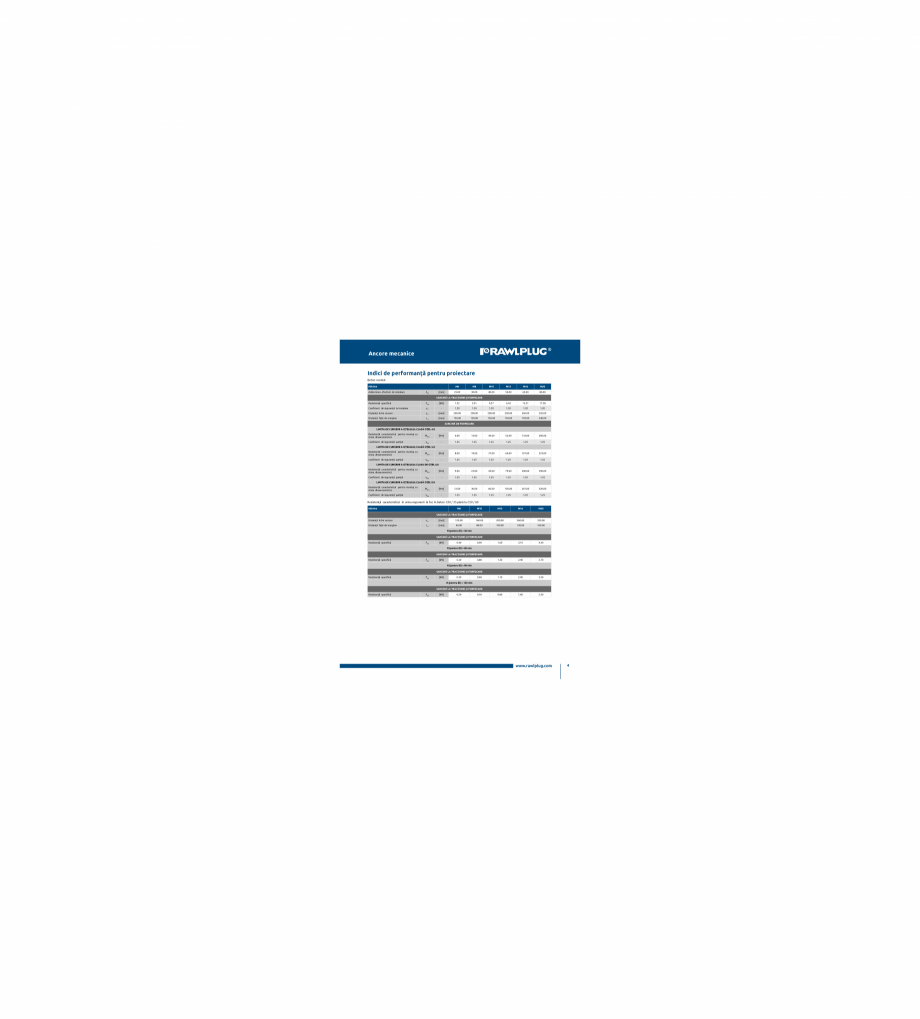

Pagina 4 - Ancora expandabila cu filet interior RAWLPLUG R-DCA Fisa tehnica Romana IXARE
Distanța...

IXARE Distanța minimă între grupurile de ancore a min,min [mm] 100 100 100 Distanță minimă între ancore s min [mm] 100 100 100 Distanță minimă față de margine c min [mm] 50 50 50 Proprietăți mecanice Mărime 2 M6 M8 M10 M12 M16 M20 Rezistență nominală finală tracțiune - tensiune f uk [N/mm ] 450 450 450 450 450 450 Putere nominală randament / performanță - tensiune f yk [N/mm 2] 360 360 360 360 360 360 Zonă de secțiune transversală As [mm 2] 20.1 36.6 58 84.3 157 245 Modul de secțiune elastică Wel [mm 3] 21.21 50.3 98.2 169.7 402.1 785.4 Date performanţă de bază Datele de performanță pentru o ancoră unică fără influența distanței și distanței marginilor Mărime M6 M8 M10 M12 M16 M20 [mm] 25.00 30.00 40.00 50.00 65.00 80.00 [mm] - 30.00 40.00 50.00 - - BETON FISURAT ȘI NEFISURAT Adâncimea efectivă de instalare hef PLACĂ DE BETON CU GOLURI Adâncimea efectivă de

Pagina 4-Ancora expandabila cu filet interior RAWLPLUG R-DCA Fisa tehnica Romana IXARE
Distanța minimă...

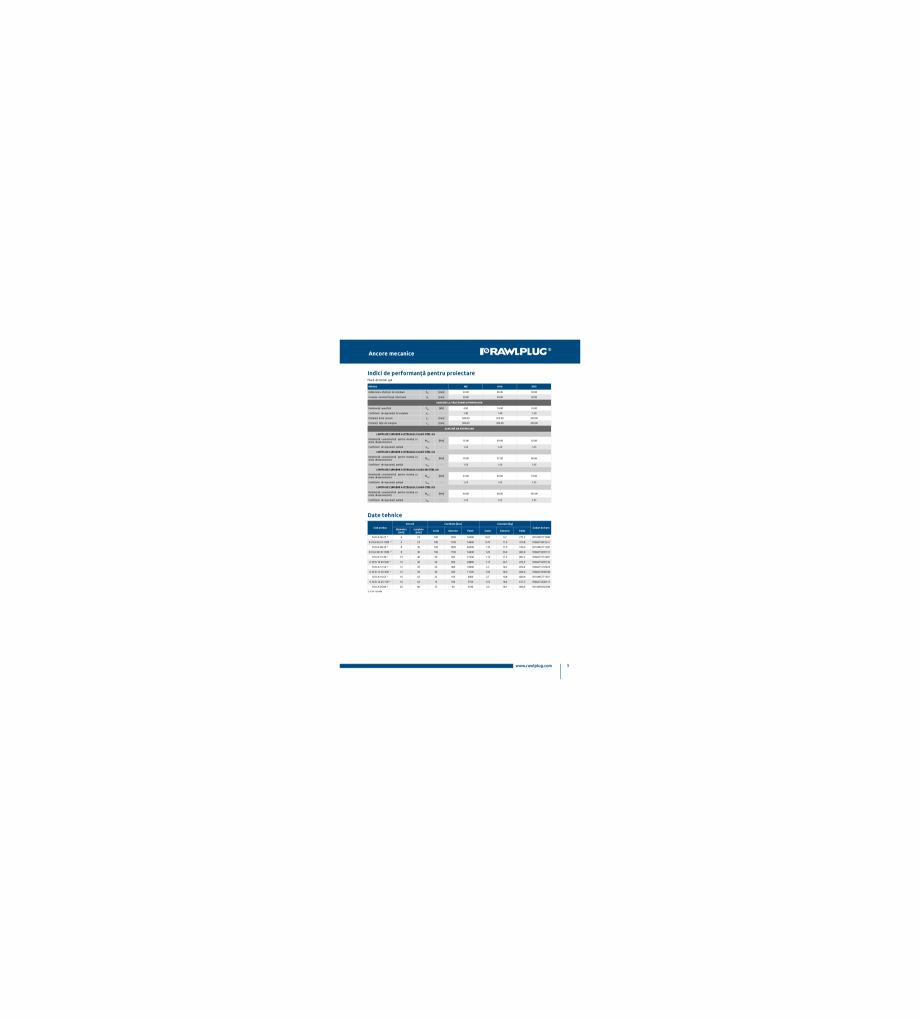

Pagina 5 - Ancora expandabila cu filet interior RAWLPLUG R-DCA Fisa tehnica Romana instalare hef
...

instalare hef SARCINĂ MEDIE SARCINĂ LA TRACȚIUNE ȘI FORFECARE FRu,m BETON FISURAT ȘI NEFISURAT [kN] - - - - - - PLACĂ DE BETON CU GOLURI [kN] - - - - - - SARCINĂ SPECIFICĂ SARCINĂ LA TRACȚIUNE ȘI FORFECARE FRk BETON FISURAT ȘI NEFISURAT [kN] 1.52 3.01 4.57 6.43 13.31 17.38 PLACĂ DE BETON CU GOLURI [kN] - 4.00 14.00 16.00 - - SARCINĂ DE PROIECTARE SARCINĂ LA TRACȚIUNE ȘI FORFECARE FRd BETON FISURAT ȘI NEFISURAT [kN] 0.84 1.67 2.54 3.57 7.39 9.65 PLACĂ DE BETON CU GOLURI [kN] - 1.90 6.66 8.88 - - SARCINĂ RECOMANDATĂ SARCINĂ LA TRACȚIUNE ȘI FORFECARE Frec BETON FISURAT ȘI NEFISURAT [kN] 0.60 1.19 1.81 2.55 5.28 6.89 PLACĂ DE BETON CU GOLURI [kN] - 1.36 4.76 6.34 - - www.rawlplug.com 3 Ancore mecanice Indici de performanță pentru proiectare Beton normal Mărime Adâncimea efectivă de instalare hef [mm] M6 M8 M10 M12 M16 M20 25.00 30.00 40.00 50.00 65.00 80.00 17.38 SARCINĂ LA
