Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II HYBRID

Limba: Romana

4 afisari

Tip documentatie: Specificații tehnice

Pagina 1 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II ...

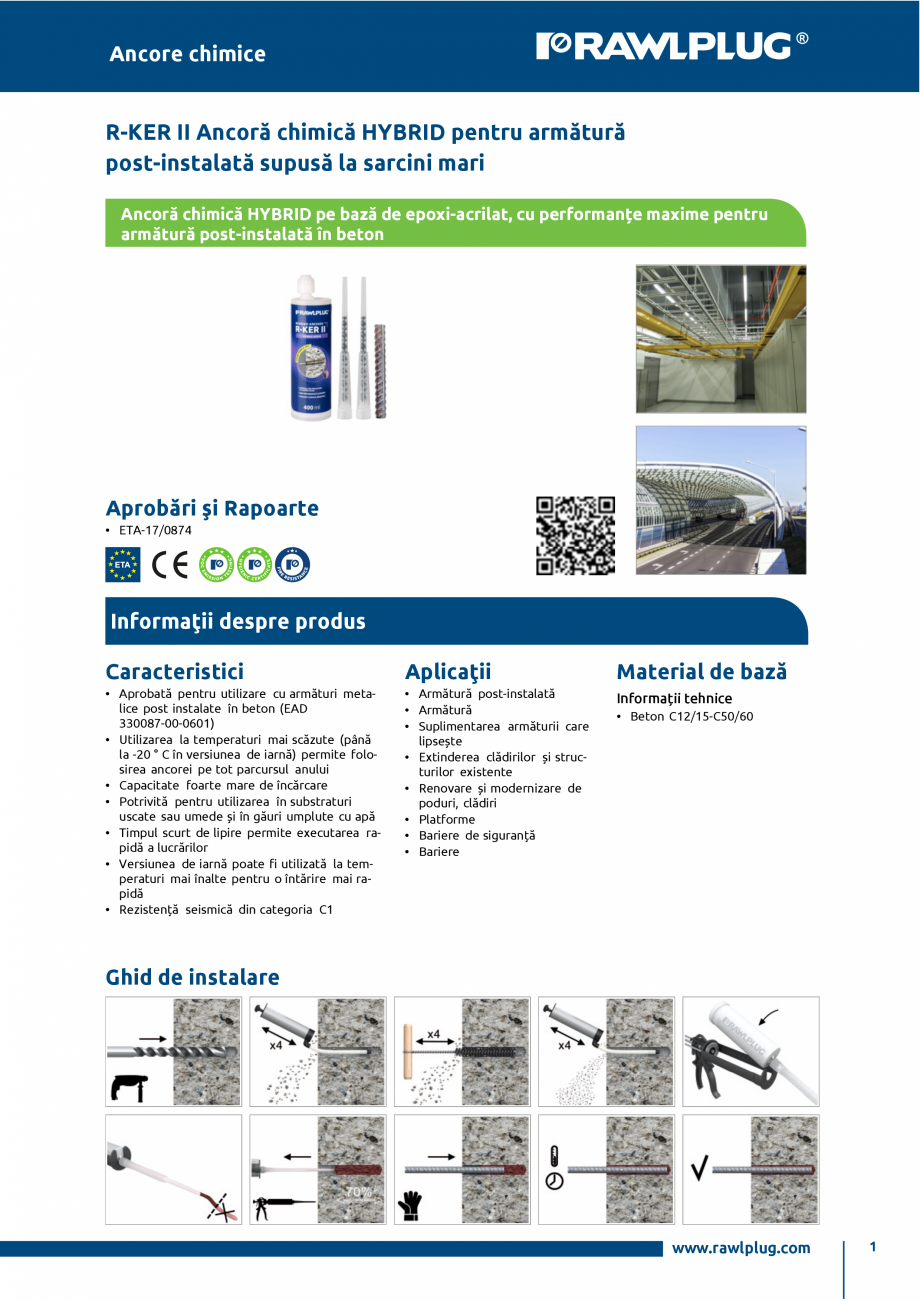

Ancore chimice R-KER II Ancoră chimică HYBRID pentru armătură post-instalată supusă la sarcini mari Ancoră chimică HYBRID pe bază de epoxi-acrilat, cu performanțe maxime pentru armătură post-instalată în beton Aprobări şi Rapoarte • ETA-17/0874 Informaţii despre produs Caracteristici Aplicaţii Material de bază • Aprobată pentru utilizare cu armături meta lice post instalate în beton (EAD 330087-00-0601) • Utilizarea la temperaturi mai scăzute (până la -20 ° C în versiunea de iarnă) permite folo sirea ancorei pe tot parcursul anului • Capacitate foarte mare de încărcare • Potrivită pentru utilizarea în substraturi uscate sau umede și în găuri umplute cu apă • Timpul scurt de lipire permite executarea ra pidă a lucrărilor • Versiunea de iarnă poate fi utilizată la tem peraturi mai înalte pentru o întărire mai ra pidă • Rezistență seismică din categoria C1 • Armătură post-instalată • Armătură • Supl

Pagina 1-Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II HYBRID...

Pagina 2 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II ...

imentarea armăturii care lipsește • Extinderea clădirilor și struc turilor existente • Renovare și modernizare de poduri, clădiri • Platforme • Bariere de siguranță • Bariere Informații tehnice • Beton C12/15-C50/60 Ghid de instalare www.rawlplug.com 1 Ancore chimice Informaţii despre produs 1. 2. 3. 4. 5. Faceți gaura la diametrul și adâncimea cerute pentru dimensiunea armăturii utilizate. Înainte de instalare, curățați bine gaura cu ajutorul periei și a pompei de mână de cel puțin patru ori. Introduceți cartușul în pistol și atasați mixerul. Se distribuie până când se obține o culoare uniformă (minim 10 cm). Introduceți mixerul în partea inferioară a orificiului de găurit și introduceți rășina, îndepărtându-l încet pe măsură ce gaura este umplută la 70% din adâncimea sa. 6. Introduceți imediat armătura, încet și cu o mișcare ușoară de răsucire. Îndepărtați orice rășină excesivă din jurul gău rii �

Pagina 2-Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II HYBRID...

Pagina 3 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II ...

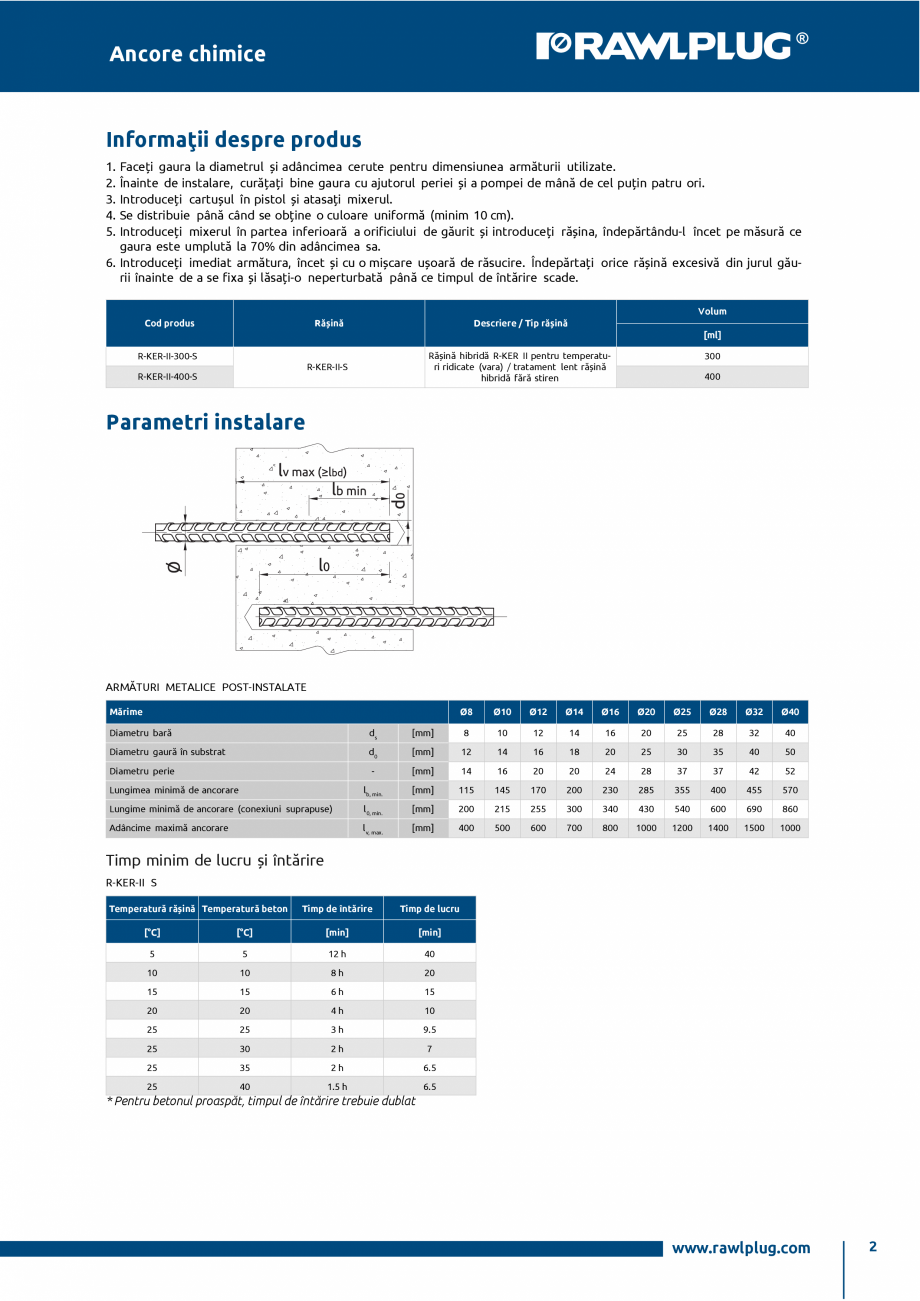

�nainte de a se fixa și lăsați-o neperturbată până ce timpul de întărire scade. Volum Cod produs Rășină Descriere / Tip rășină [ml] Rășină hibridă R-KER II pentru temperatu ri ridicate (vara) / tratament lent rășină hibridă fără stiren R-KER-II-300-S R-KER-II-S R-KER-II-400-S 300 400 Parametri instalare ARMĂTURI METALICE POST-INSTALATE Mărime Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 Ø40 Diametru bară ds [mm] 8 10 12 14 16 20 25 28 32 40 Diametru gaură în substrat d0 [mm] 12 14 16 18 20 25 30 35 40 50 Diametru perie - [mm] 14 16 20 20 24 28 37 37 42 52 l b, min. [mm] 115 145 170 200 230 285 355 400 455 570 Lungime minimă de ancorare (conexiuni suprapuse) l 0, min. [mm] 200 215 255 300 340 430 540 600 690 860 Adâncime maximă ancorare l v, max. [mm] 400 500 600 700 800 1000 1200 1400 1500 1000 Lungimea minimă de ancorare Timp minim de lucru și întărire

Pagina 3-Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II HYBRID...

Pagina 4 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II ...

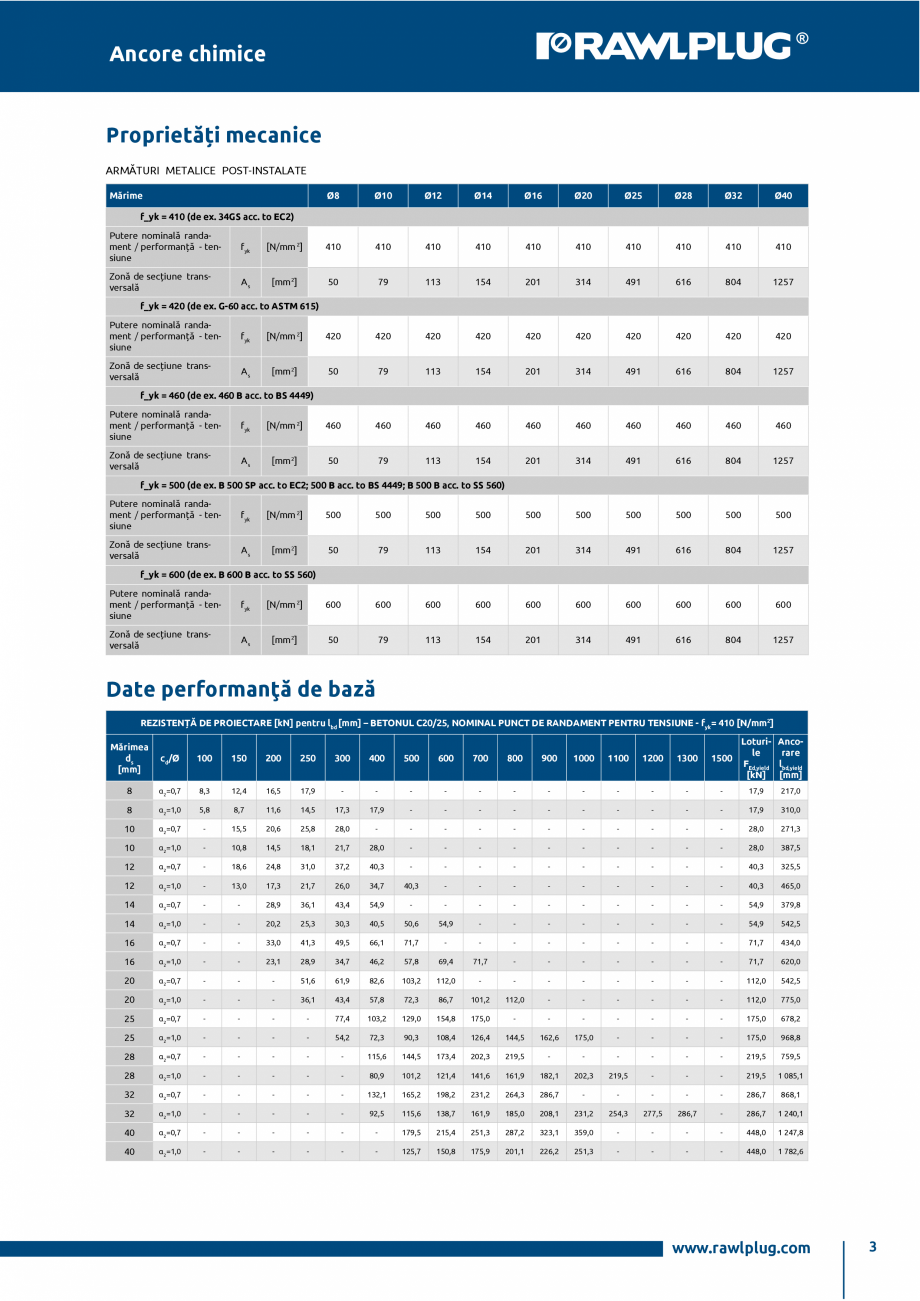

R-KER-II S Temperatură rășină Temperatură beton Timp de întărire Timp de lucru [°C] [°C] [min] [min] 5 5 12 h 40 10 10 8h 20 15 15 6h 15 20 20 4h 10 25 25 3h 9.5 25 30 2h 7 25 35 2h 6.5 25 40 1.5 h 6.5 * Pentru betonul proaspăt, timpul de întărire trebuie dublat www.rawlplug.com 2 Ancore chimice Proprietăți mecanice ARMĂTURI METALICE POST-INSTALATE Mărime Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 Ø40 f_yk = 410 (de ex. 34GS acc. to EC2) Putere nominală randa ment / performanță - ten siune f yk [N/mm 2] 410 410 410 410 410 410 410 410 410 410 Zonă de secțiune trans versală As [mm 2] 50 79 113 154 201 314 491 616 804 1257 f_yk = 420 (de ex. G-60 acc. to ASTM 615) Putere nominală randa ment / performanță - ten siune f yk [N/mm 2] 420 420 420 420 420 420 420 420 420 420 Zonă de secțiune trans versală As [mm 2] 50 79 113 154 201 314 491 616 804

Pagina 4-Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II HYBRID...

Pagina 5 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II ...

1257 f_yk = 460 (de ex. 460 B acc. to BS 4449) Putere nominală randa ment / performanță - ten siune f yk [N/mm 2] 460 460 460 460 460 460 460 460 460 460 Zonă de secțiune trans versală As [mm 2] 50 79 113 154 201 314 491 616 804 1257 f_yk = 500 (de ex. B 500 SP acc. to EC2; 500 B acc. to BS 4449; B 500 B acc. to SS 560) Putere nominală randa ment / performanță - ten siune f yk [N/mm 2] 500 500 500 500 500 500 500 500 500 500 Zonă de secțiune trans versală As [mm 2] 50 79 113 154 201 314 491 616 804 1257 f_yk = 600 (de ex. B 600 B acc. to SS 560) Putere nominală randa ment / performanță - ten siune f yk [N/mm 2] 600 600 600 600 600 600 600 600 600 600 Zonă de secțiune trans versală As [mm 2] 50 79 113 154 201 314 491 616 804 1257 Date performanţă de bază REZISTENȚĂ DE PROIECTARE [kN] pentru lbd [mm] – BETONUL C20/25, NOMINAL PUNCT DE RANDAMENT PENTRU TENSIUNE - fyk=

Pagina 5-Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II HYBRID...

Pagina 6 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II ...

410 [N/mm2] Mărimea ds [mm] cd/Ø 100 150 200 250 8 α2=0,7 8,3 12,4 16,5 17,9 8 α2=1,0 5,8 8,7 11,6 14,5 10 α2=0,7 - 15,5 20,6 25,8 10 α2=1,0 - 10,8 14,5 12 α2=0,7 - 18,6 12 α2=1,0 - 14 α2=0,7 14 300 Loturi Anco le rare FEd,yield lbd,yield [kN] [mm] 400 500 600 700 800 900 1000 1100 1200 1300 1500 - - - - - - - - - - - - 17,9 217,0 17,3 17,9 - - - - - - - - - - 17,9 310,0 28,0 - - - - - - - - - - - 28,0 271,3 18,1 21,7 28,0 - - - - - - - - - - 28,0 387,5 24,8 31,0 37,2 40,3 - - - - - - - - - - 40,3 325,5 13,0 17,3 21,7 26,0 34,7 40,3 - - - - - - - - - 40,3 465,0 - - 28,9 36,1 43,4 54,9 - - - - - - - - - - 54,9 379,8 α2=1,0 - - 20,2 25,3 30,3 40,5 50,6 54,9 - - - - - - - - 54,9 542,5 16 α2=0,7 - - 33,0 41,3 49,5 66,1 71,7 - - - - - - - - - 71,7 434,0 16 α2=1,0 - - 23,1 2

Pagina 6-Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II HYBRID...

Pagina 7 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II ...

8,9 34,7 46,2 57,8 69,4 71,7 - - - - - - - 71,7 620,0 20 α2=0,7 - - - 51,6 61,9 82,6 103,2 112,0 - - - - - - - - 112,0 542,5 20 α2=1,0 - - - 36,1 43,4 57,8 72,3 86,7 101,2 112,0 - - - - - - 112,0 775,0 25 α2=0,7 - - - - 77,4 103,2 129,0 154,8 175,0 - - - - - - - 175,0 678,2 25 α2=1,0 - - - - 54,2 72,3 90,3 108,4 126,4 144,5 162,6 175,0 - - - - 175,0 968,8 28 α2=0,7 - - - - - 115,6 144,5 173,4 202,3 219,5 - - - - - - 219,5 759,5 28 α2=1,0 - - - - - 80,9 101,2 121,4 141,6 161,9 182,1 202,3 219,5 - - - 219,5 1 085,1 32 α2=0,7 - - - - - 132,1 165,2 198,2 231,2 264,3 286,7 - - - - - 286,7 868,1 32 α2=1,0 - - - - - 92,5 115,6 138,7 161,9 185,0 208,1 231,2 254,3 277,5 286,7 - 286,7 1 240,1 40 α2=0,7 - - - - - - 179,5 215,4 251,3 287,2 323,1 359,0 - - - - 448,0 1 247,8 40 α2=1,0 - - - -

Pagina 7-Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II HYBRID...

Pagina 8 - Ancora chimica HYBRID R-KER-II cu imbinare cu armatura post-instalata RAWLPLUG R-KER II ...

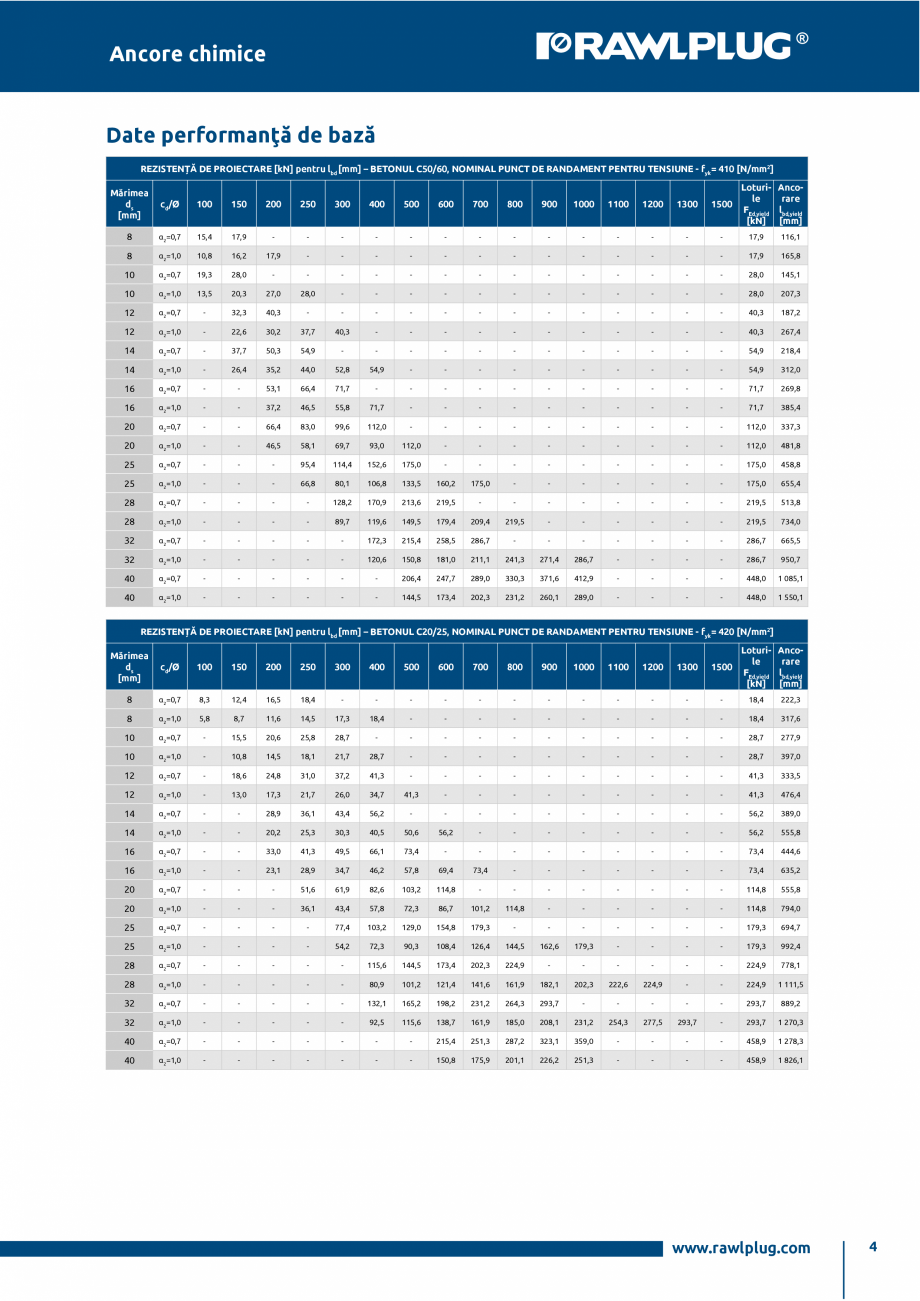

- - 125,7 150,8 175,9 201,1 226,2 251,3 - - - - 448,0 1 782,6 www.rawlplug.com 3 Ancore chimice Date performanţă de bază REZISTENȚĂ DE PROIECTARE [kN] pentru lbd [mm] – BETONUL C50/60, NOMINAL PUNCT DE RANDAMENT PENTRU TENSIUNE - fyk= 410 [N/mm2] Mărimea ds [mm] cd/Ø 100 150 8 α2=0,7 15,4 8 α2=1,0 10,8 10 α2=0,7 Loturi Anco le rare FEd,yield lbd,yield [kN] [mm] 200 250 300 400 500 600 700 800 900 1000 1100 1200 1300 1500 17,9 - - - - - - - - - - - - - - 17,9 116,1 16,2 17,9 - - - - - - - - - - - - - 17,9 165,8 19,3 28,0 - - - - - - - - - - - - - - 28,0 145,1 10 α2=1,0 13,5 20,3 27,0 28,0 - - - - - - - - - - - - 28,0 207,3 12 α2=0,7 - 32,3 40,3 - - - - - - - - - - - - - 40,3 187,2 12 α2=1,0 - 22,6 30,2 37,7 40,3 - - - - - - - - - - - 40,3 267,4 14 α2=0,7 - 37,7 50,3 54,9 - - - - - - - - - - - -
