Documentatie atasata la

Ancore chimice pentru beton, zidarie, armatura si tije filetate RAWLPLUG

Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID

Limba: Romana

1 afisari

Tip documentatie: Certificare produs

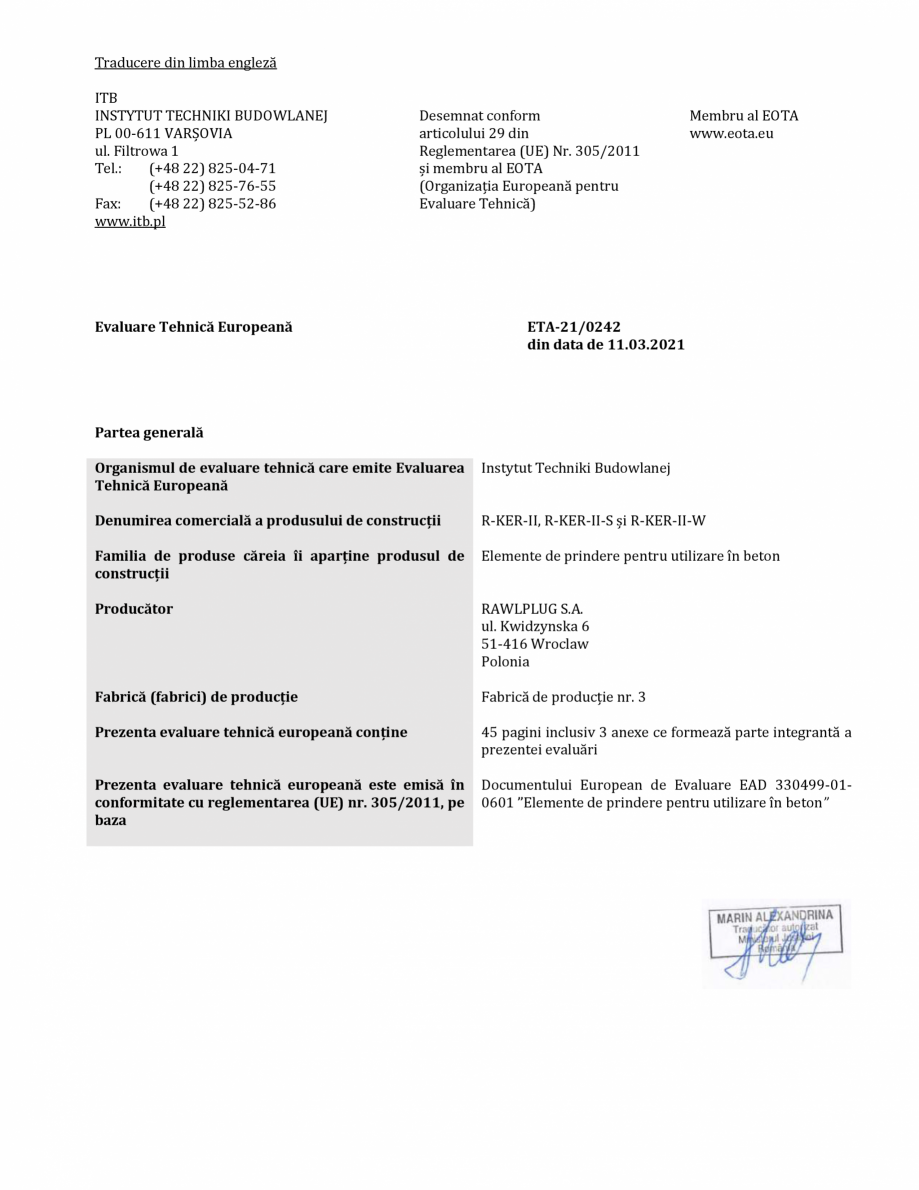

Pagina 1 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

Traducere din limba engleză ITB INSTYTUT TECHNIKI BUDOWLANEJ PL 00-611 VARȘOVIA ul. Filtrowa 1 Tel.: (+48 22) 825-04-71 (+48 22) 825-76-55 Fax: (+48 22) 825-52-86 www.itb.pl Desemnat conform articolului 29 din Reglementarea (UE) Nr. 305/2011 și membru al EOTA (Organizația Europeană pentru Evaluare Tehnică) Evaluare Tehnică Europeană Membru al EOTA www.eota.eu ETA-21/0242 din data de 11.03.2021 Partea generală Organismul de evaluare tehnică care emite Evaluarea Tehnică Europeană Instytut Techniki Budowlanej Denumirea comercială a produsului de construcții R-KER-II, R-KER-II-S și R-KER-II-W Familia de produse căreia îi aparține produsul de construcții Elemente de prindere pentru utilizare în beton Producător RAWLPLUG S.A. ul. Kwidzynska 6 51-416 Wroclaw Polonia Fabrică (fabrici) de producție Fabrică de producție nr. 3 Prezenta evaluare tehnică europeană conține 45 pagini inclusiv 3 anexe ce formează parte integrantă a prezentei evaluări Pre

Pagina 1-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

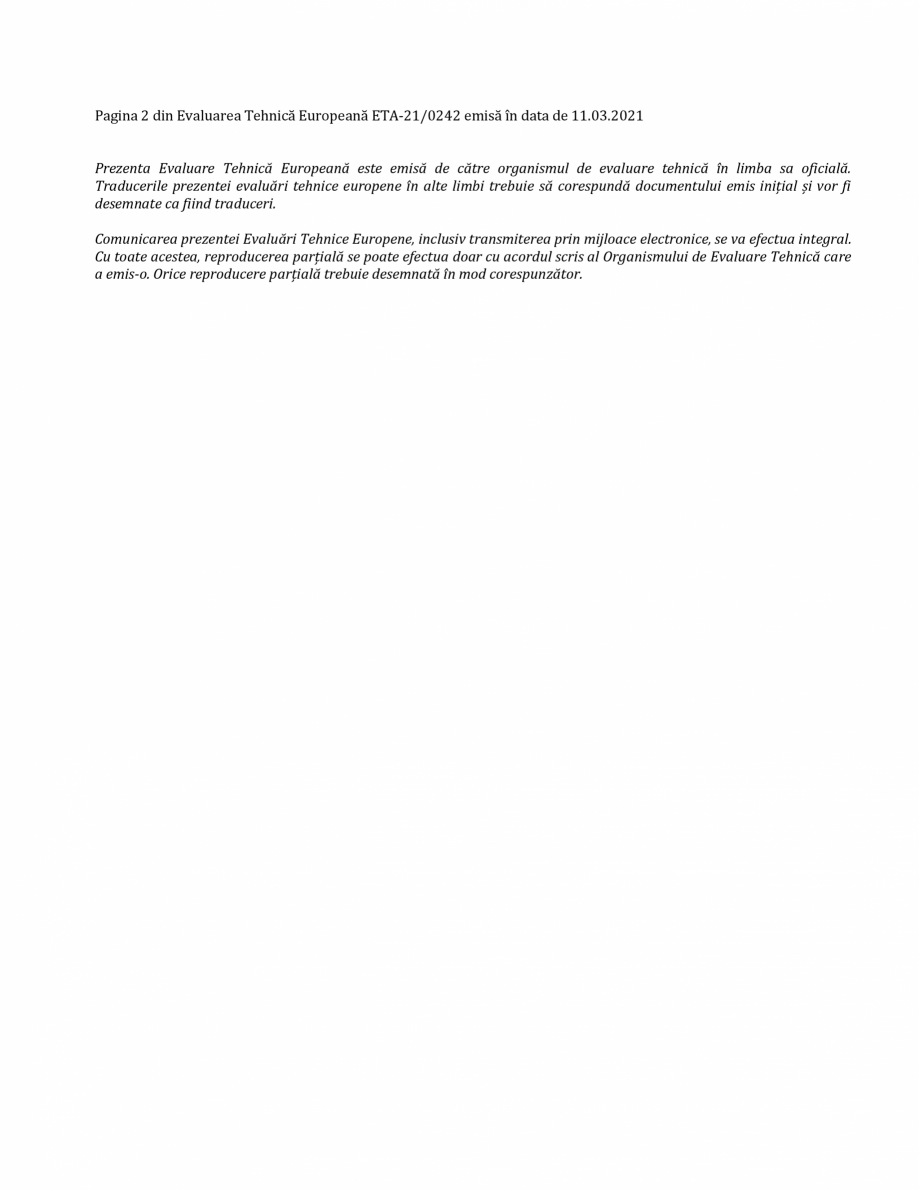

Pagina 2 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

zenta evaluare tehnică europeană este emisă în conformitate cu reglementarea (UE) nr. 305/2011, pe baza Documentului European de Evaluare EAD 330499-010601 ”Elemente de prindere pentru utilizare în beton” Pagina 2 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Prezenta Evaluare Tehnică Europeană este emisă de către organismul de evaluare tehnică în limba sa oficială. Traducerile prezentei evaluări tehnice europene în alte limbi trebuie să corespundă documentului emis inițial și vor fi desemnate ca fiind traduceri. Comunicarea prezentei Evaluări Tehnice Europene, inclusiv transmiterea prin mijloace electronice, se va efectua integral. Cu toate acestea, reproducerea parțială se poate efectua doar cu acordul scris al Organismului de Evaluare Tehnică care a emis-o. Orice reproducere parțială trebuie desemnată în mod corespunzător. Pagina 3 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Parte speci

Pagina 2-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

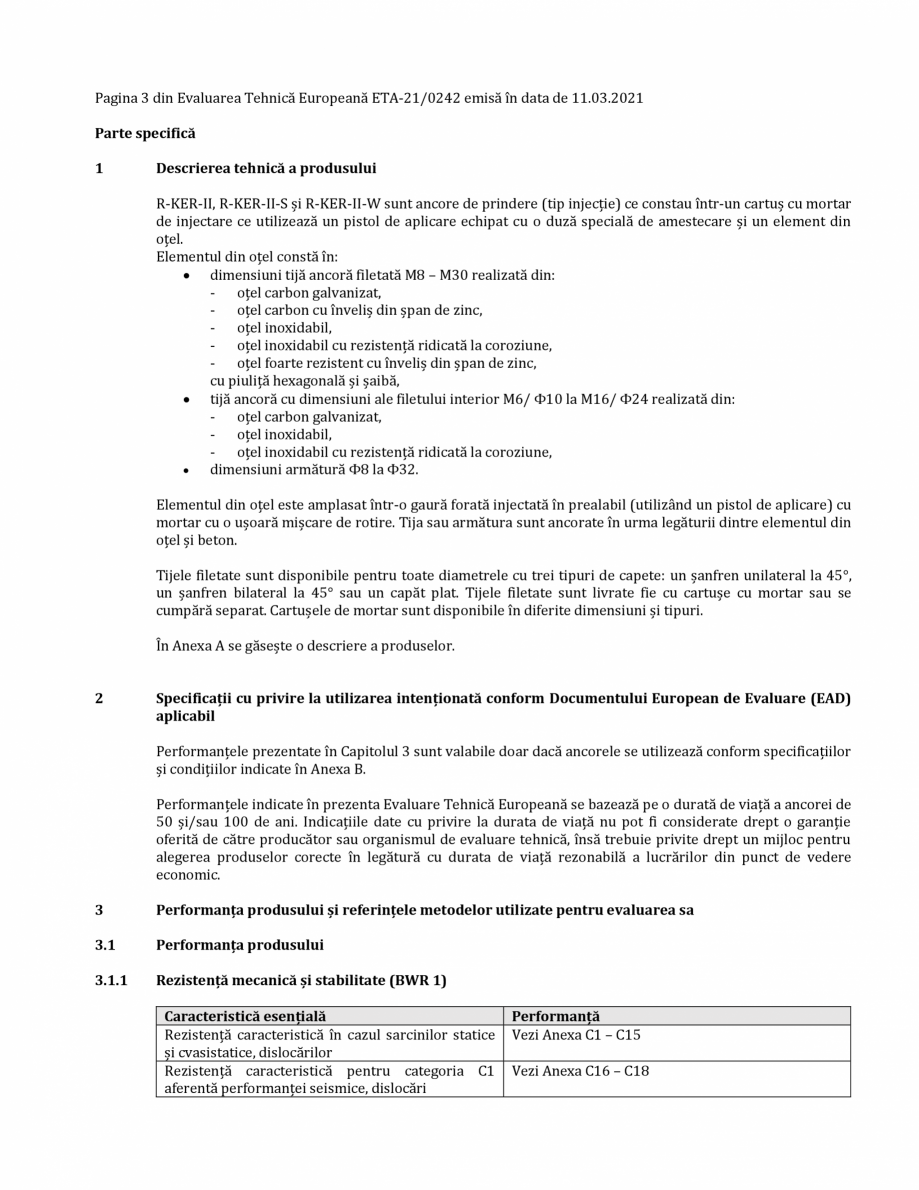

Pagina 3 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

fică 1 Descrierea tehnică a produsului R-KER-II, R-KER-II-S și R-KER-II-W sunt ancore de prindere (tip injecție) ce constau într-un cartuș cu mortar de injectare ce utilizează un pistol de aplicare echipat cu o duză specială de amestecare și un element din oțel. Elementul din oțel constă în: • dimensiuni tijă ancoră filetată M8 – M30 realizată din: - oțel carbon galvanizat, - oțel carbon cu înveliș din șpan de zinc, - oțel inoxidabil, - oțel inoxidabil cu rezistență ridicată la coroziune, - oțel foarte rezistent cu înveliș din șpan de zinc, cu piuliță hexagonală și șaibă, • tijă ancoră cu dimensiuni ale filetului interior M6/ Φ10 la M16/ Φ24 realizată din: - oțel carbon galvanizat, - oțel inoxidabil, - oțel inoxidabil cu rezistență ridicată la coroziune, • dimensiuni armătură Φ8 la Φ32. Elementul din oțel este amplasat într-o gaură forată injectată în prealabil (utilizând un pistol de aplicare) cu mortar cu o ușoară

Pagina 3-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

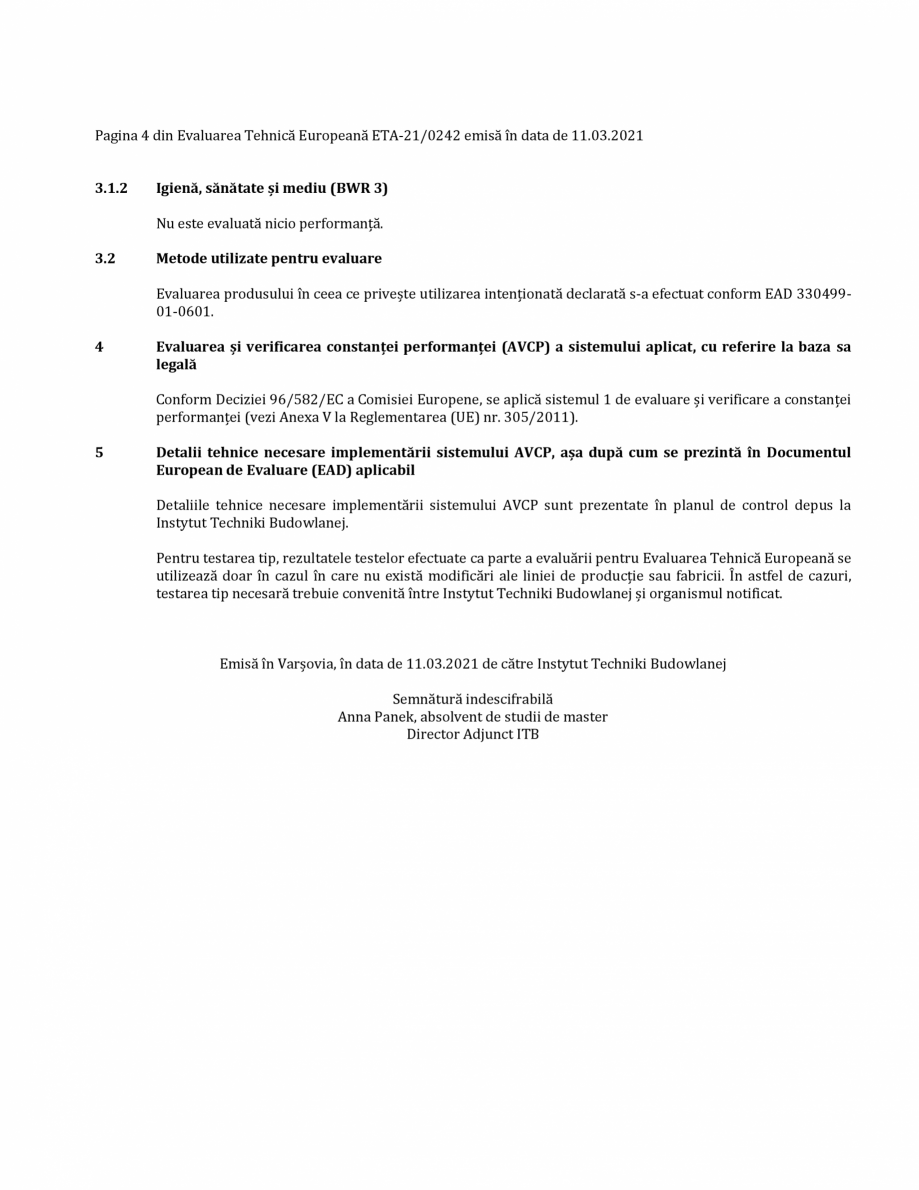

Pagina 4 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

mișcare de rotire. Tija sau armătura sunt ancorate în urma legăturii dintre elementul din oțel și beton. Tijele filetate sunt disponibile pentru toate diametrele cu trei tipuri de capete: un șanfren unilateral la 45°, un șanfren bilateral la 45° sau un capăt plat. Tijele filetate sunt livrate fie cu cartușe cu mortar sau se cumpără separat. Cartușele de mortar sunt disponibile în diferite dimensiuni și tipuri. În Anexa A se găsește o descriere a produselor. 2 Specificații cu privire la utilizarea intenționată conform Documentului European de Evaluare (EAD) aplicabil Performanțele prezentate în Capitolul 3 sunt valabile doar dacă ancorele se utilizează conform specificațiilor și condițiilor indicate în Anexa B. Performanțele indicate în prezenta Evaluare Tehnică Europeană se bazează pe o durată de viață a ancorei de 50 și/sau 100 de ani. Indicațiile date cu privire la durata de viață nu pot fi considerate drept o garanție oferită de către

Pagina 4-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

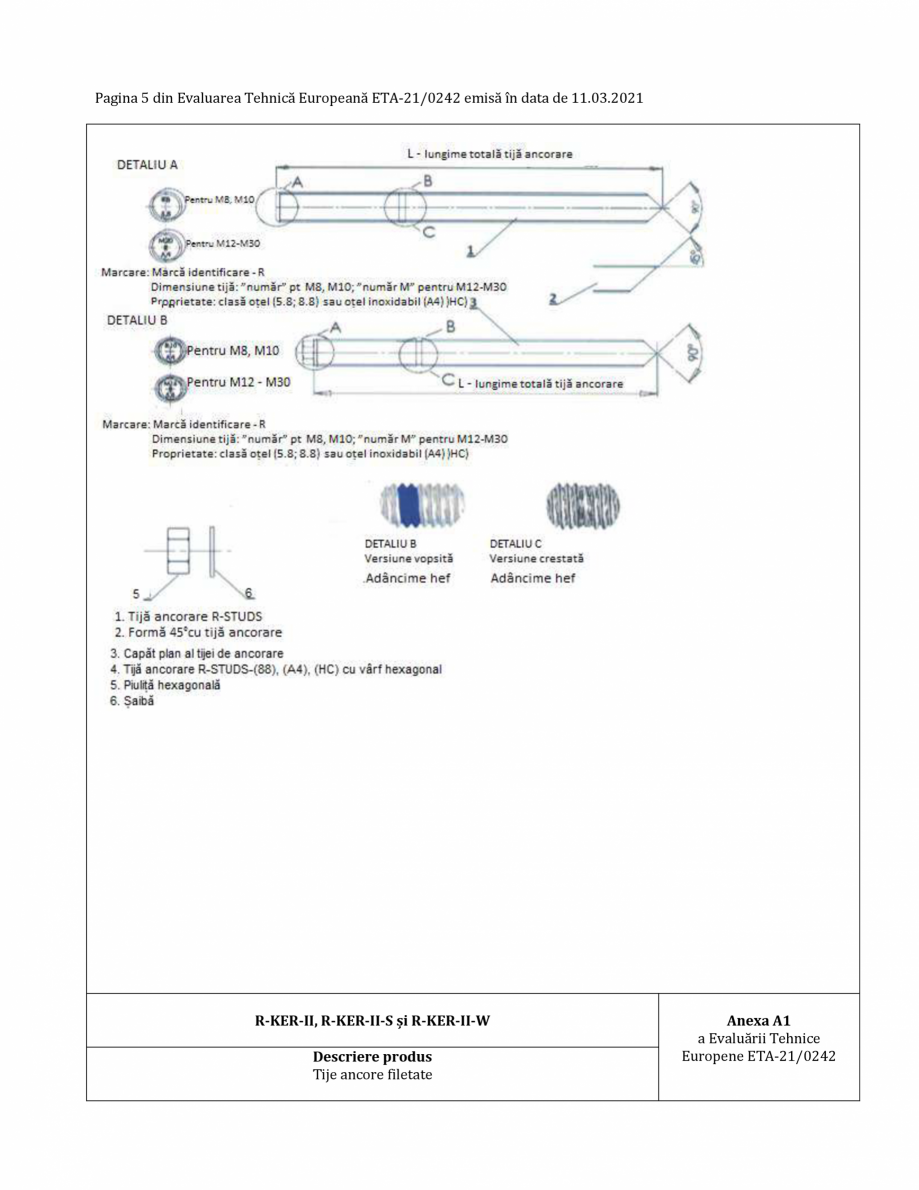

Pagina 5 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

producător sau organismul de evaluare tehnică, însă trebuie privite drept un mijloc pentru alegerea produselor corecte în legătură cu durata de viață rezonabilă a lucrărilor din punct de vedere economic. 3 Performanța produsului și referințele metodelor utilizate pentru evaluarea sa 3.1 Performanța produsului 3.1.1 Rezistență mecanică și stabilitate (BWR 1) Caracteristică esențială Rezistență caracteristică în cazul sarcinilor statice și cvasistatice, dislocărilor Rezistență caracteristică pentru categoria C1 aferentă performanței seismice, dislocări Performanță Vezi Anexa C1 – C15 Vezi Anexa C16 – C18 Pagina 4 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 3.1.2 Igienă, sănătate și mediu (BWR 3) Nu este evaluată nicio performanță. 3.2 Metode utilizate pentru evaluare Evaluarea produsului în ceea ce privește utilizarea intenționată declarată s-a efectuat conform EAD 33049901-0601. 4 Evaluare

Pagina 5-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 6 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

a și verificarea constanței performanței (AVCP) a sistemului aplicat, cu referire la baza sa legală Conform Deciziei 96/582/EC a Comisiei Europene, se aplică sistemul 1 de evaluare și verificare a constanței performanței (vezi Anexa V la Reglementarea (UE) nr. 305/2011). 5 Detalii tehnice necesare implementării sistemului AVCP, așa după cum se prezintă în Documentul European de Evaluare (EAD) aplicabil Detaliile tehnice necesare implementării sistemului AVCP sunt prezentate în planul de control depus la Instytut Techniki Budowlanej. Pentru testarea tip, rezultatele testelor efectuate ca parte a evaluării pentru Evaluarea Tehnică Europeană se utilizează doar în cazul în care nu există modificări ale liniei de producție sau fabricii. În astfel de cazuri, testarea tip necesară trebuie convenită între Instytut Techniki Budowlanej și organismul notificat. Emisă în Varșovia, în data de 11.03.2021 de către Instytut Techniki Budowlanej Semnătură indescifr

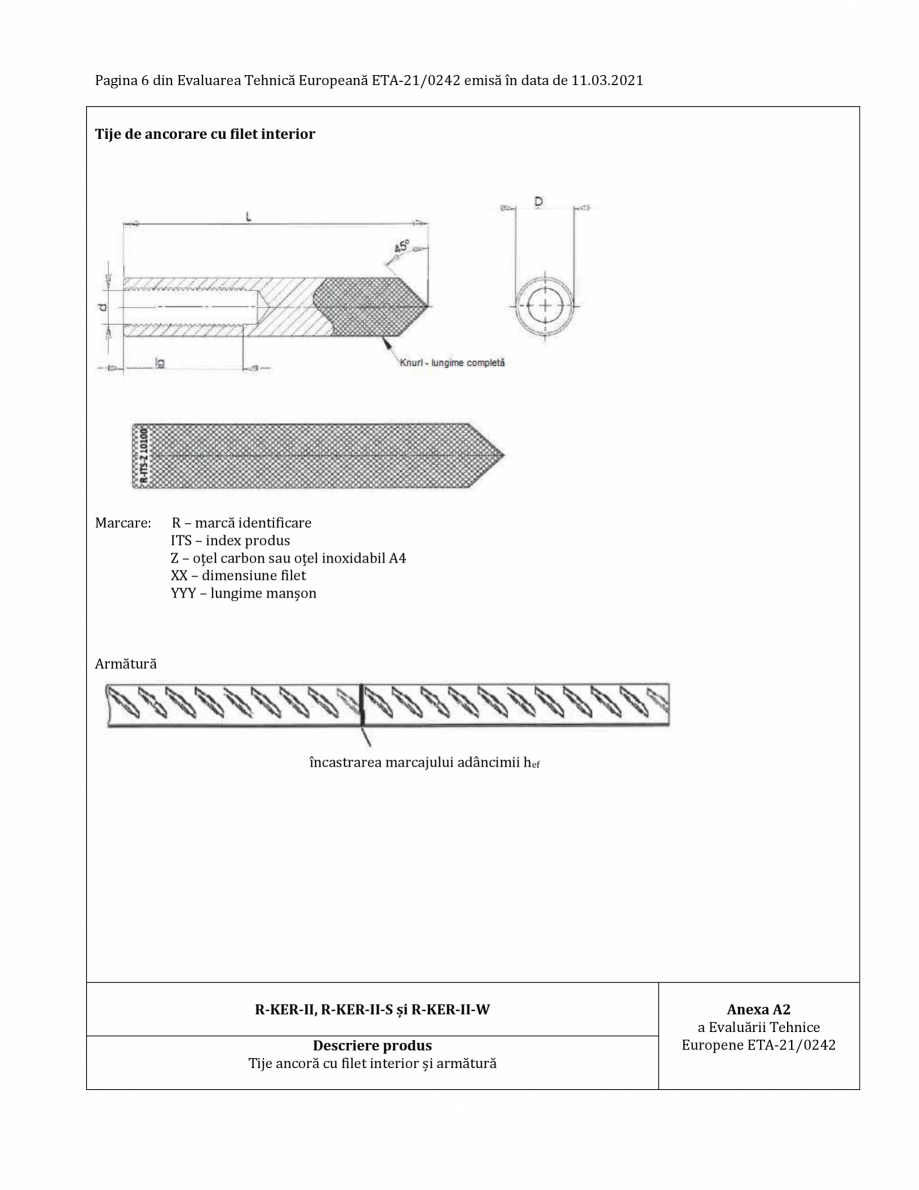

Pagina 6-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 7 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

abilă Anna Panek, absolvent de studii de master Director Adjunct ITB Pagina 5 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 R-KER-II, R-KER-II-S și R-KER-II-W Descriere produs Tije ancore filetate Anexa A1 a Evaluării Tehnice Europene ETA-21/0242 Pagina 6 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Tije de ancorare cu filet interior Marcare: R – marcă identificare ITS – index produs Z – oțel carbon sau oțel inoxidabil A4 XX – dimensiune filet YYY – lungime manșon Armătură încastrarea marcajului adâncimii hef R-KER-II, R-KER-II-S și R-KER-II-W Descriere produs Tije ancoră cu filet interior și armătură Anexa A2 a Evaluării Tehnice Europene ETA-21/0242 Pagina 7 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Tabel A1: Tije filetate Piesă Oțel, placat cu zinc Tijă filetată Piuliță hexagonală Șaibă Oțel, clasă proprietate 5.8 – 12.9 conform EN I

Pagina 7-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

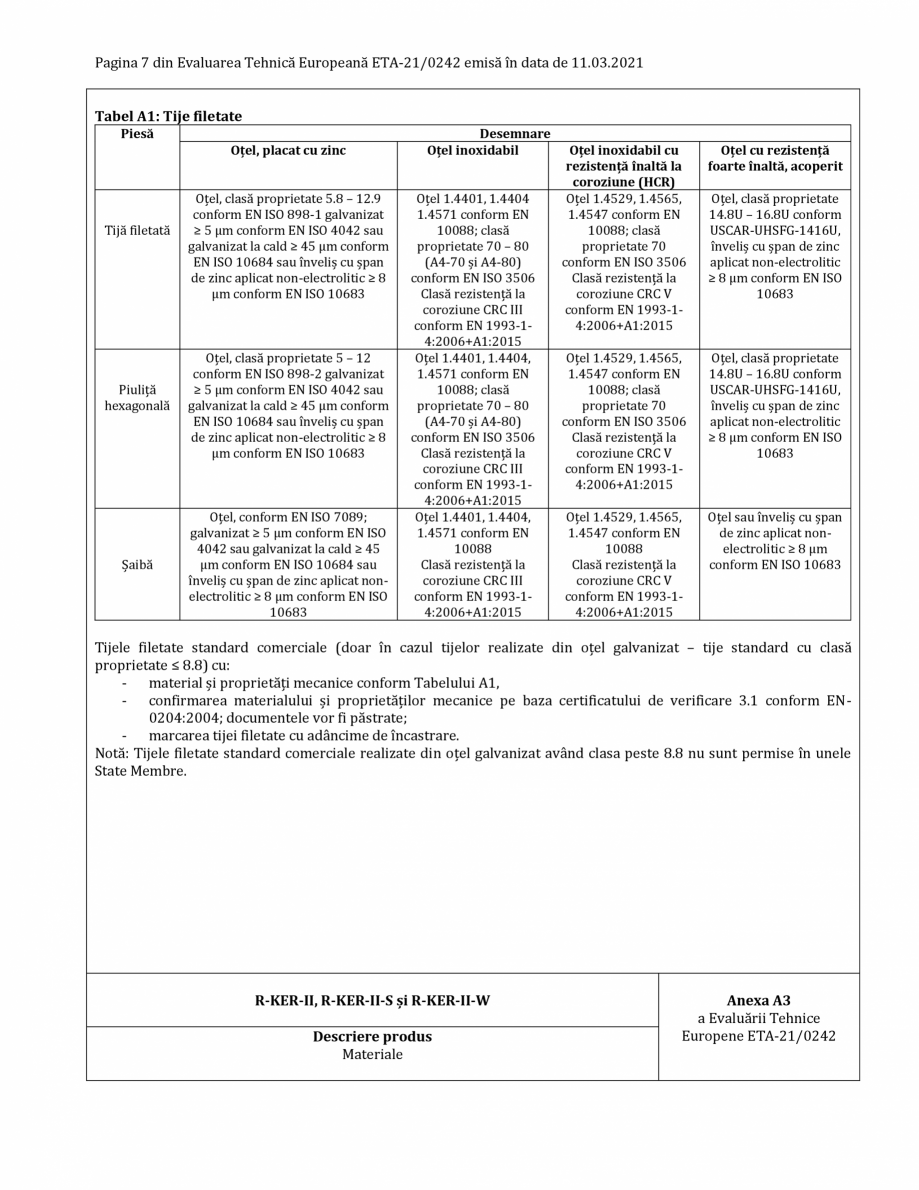

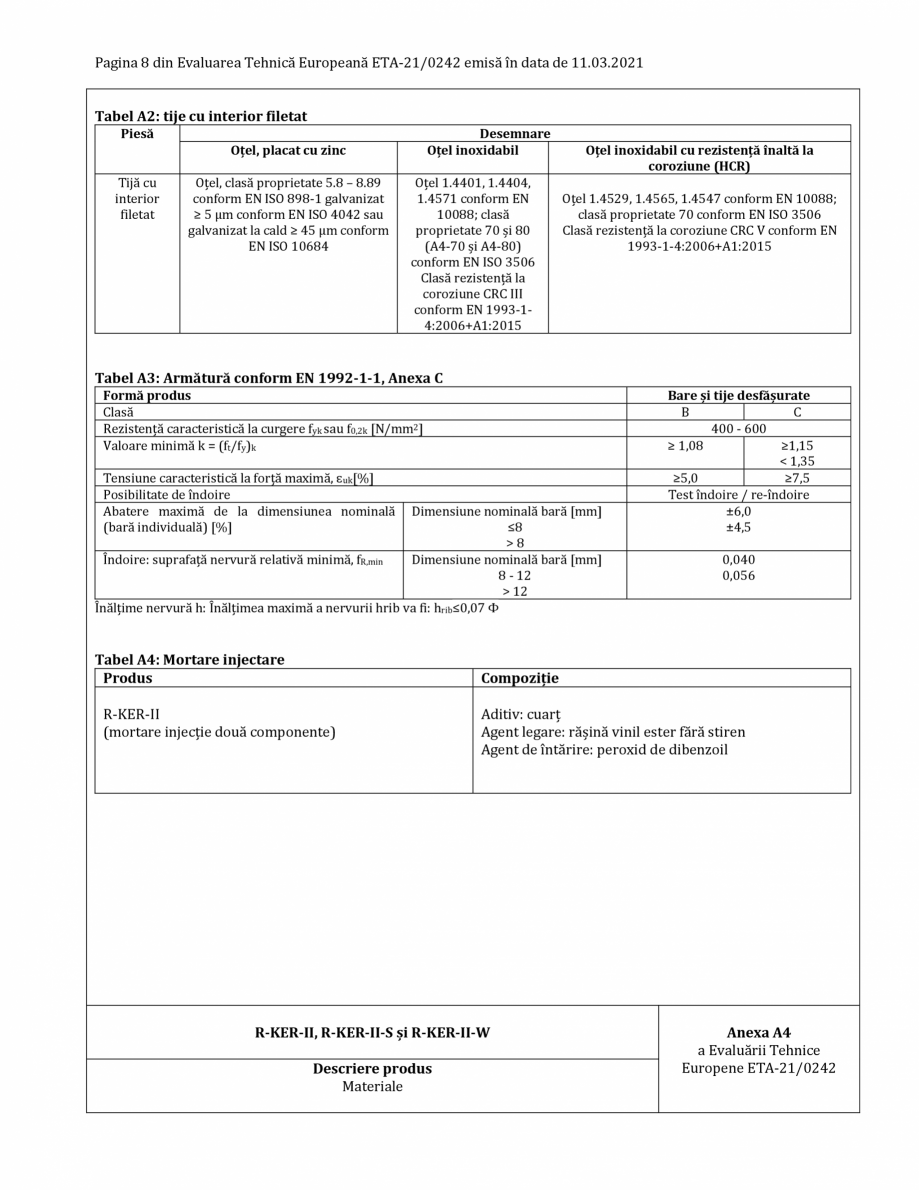

Pagina 8 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

SO 898-1 galvanizat ≥ 5 μm conform EN ISO 4042 sau galvanizat la cald ≥ 45 μm conform EN ISO 10684 sau înveliș cu șpan de zinc aplicat non-electrolitic ≥ 8 μm conform EN ISO 10683 Oțel, clasă proprietate 5 – 12 conform EN ISO 898-2 galvanizat ≥ 5 μm conform EN ISO 4042 sau galvanizat la cald ≥ 45 μm conform EN ISO 10684 sau înveliș cu șpan de zinc aplicat non-electrolitic ≥ 8 μm conform EN ISO 10683 Oțel, conform EN ISO 7089; galvanizat ≥ 5 μm conform EN ISO 4042 sau galvanizat la cald ≥ 45 μm conform EN ISO 10684 sau înveliș cu șpan de zinc aplicat nonelectrolitic ≥ 8 μm conform EN ISO 10683 Desemnare Oțel inoxidabil Oțel 1.4401, 1.4404 1.4571 conform EN 10088; clasă proprietate 70 – 80 (A4-70 și A4-80) conform EN ISO 3506 Clasă rezistență la coroziune CRC III conform EN 1993-14:2006+A1:2015 Oțel 1.4401, 1.4404, 1.4571 conform EN 10088; clasă proprietate 70 – 80 (A4-70 și A4-80) conform EN ISO 3506 Clasă rezistență la corozi

Pagina 8-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

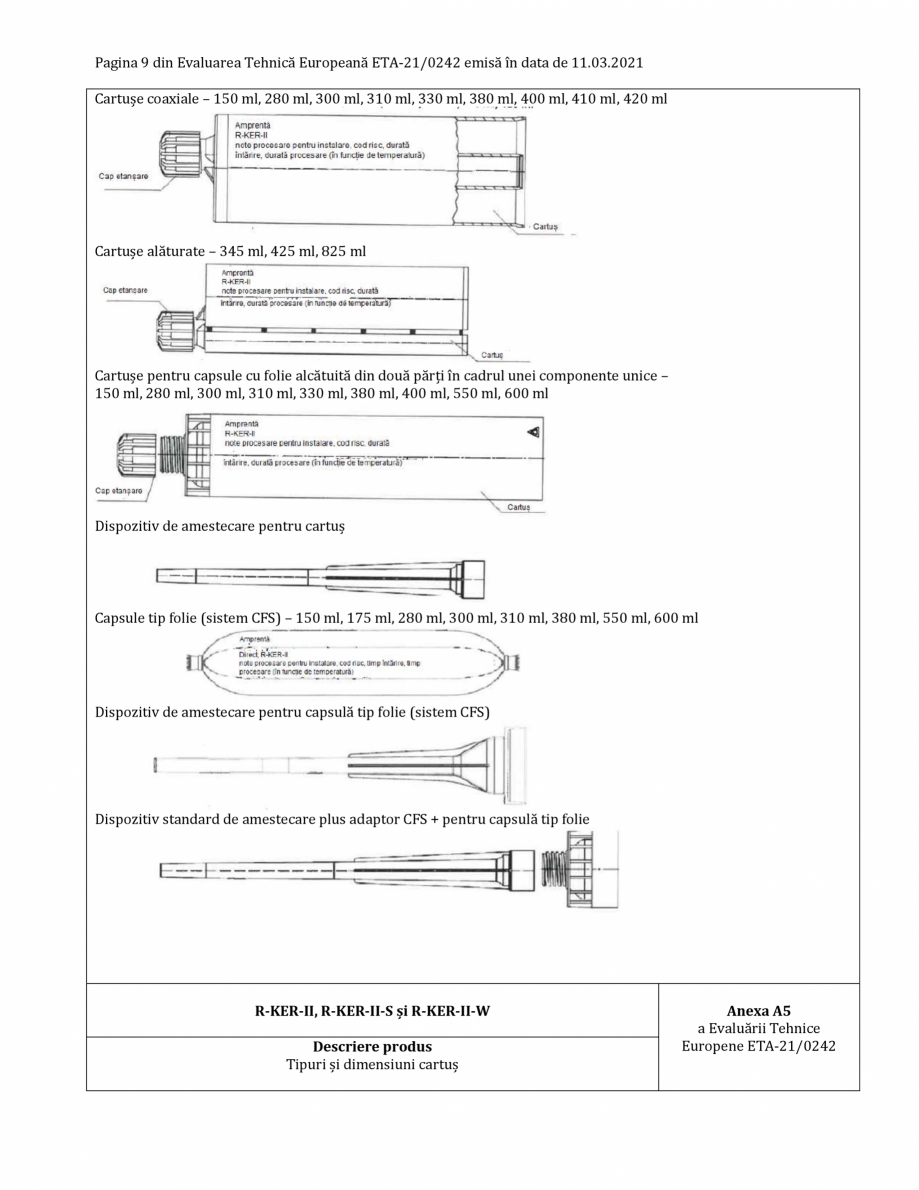

Pagina 9 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

une CRC III conform EN 1993-14:2006+A1:2015 Oțel 1.4401, 1.4404, 1.4571 conform EN 10088 Clasă rezistență la coroziune CRC III conform EN 1993-14:2006+A1:2015 Oțel inoxidabil cu rezistență înaltă la coroziune (HCR) Oțel 1.4529, 1.4565, 1.4547 conform EN 10088; clasă proprietate 70 conform EN ISO 3506 Clasă rezistență la coroziune CRC V conform EN 1993-14:2006+A1:2015 Oțel cu rezistență foarte înaltă, acoperit Oțel 1.4529, 1.4565, 1.4547 conform EN 10088; clasă proprietate 70 conform EN ISO 3506 Clasă rezistență la coroziune CRC V conform EN 1993-14:2006+A1:2015 Oțel, clasă proprietate 14.8U – 16.8U conform USCAR-UHSFG-1416U, înveliș cu șpan de zinc aplicat non-electrolitic ≥ 8 μm conform EN ISO 10683 Oțel 1.4529, 1.4565, 1.4547 conform EN 10088 Clasă rezistență la coroziune CRC V conform EN 1993-14:2006+A1:2015 Oțel sau înveliș cu șpan de zinc aplicat nonelectrolitic ≥ 8 μm conform EN ISO 10683 Oțel, clasă proprietate 14.8U – 16.8

Pagina 9-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 10 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

U conform USCAR-UHSFG-1416U, înveliș cu șpan de zinc aplicat non-electrolitic ≥ 8 μm conform EN ISO 10683 Tijele filetate standard comerciale (doar în cazul tijelor realizate din oțel galvanizat – tije standard cu clasă proprietate ≤ 8.8) cu: - material și proprietăți mecanice conform Tabelului A1, - confirmarea materialului și proprietăților mecanice pe baza certificatului de verificare 3.1 conform EN0204:2004; documentele vor fi păstrate; - marcarea tijei filetate cu adâncime de încastrare. Notă: Tijele filetate standard comerciale realizate din oțel galvanizat având clasa peste 8.8 nu sunt permise în unele State Membre. R-KER-II, R-KER-II-S și R-KER-II-W Descriere produs Materiale Anexa A3 a Evaluării Tehnice Europene ETA-21/0242 Pagina 8 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Tabel A2: tije cu interior filetat Piesă Desemnare Oțel inoxidabil Oțel, placat cu zinc Tijă cu interior filetat Oțel, clasă propr

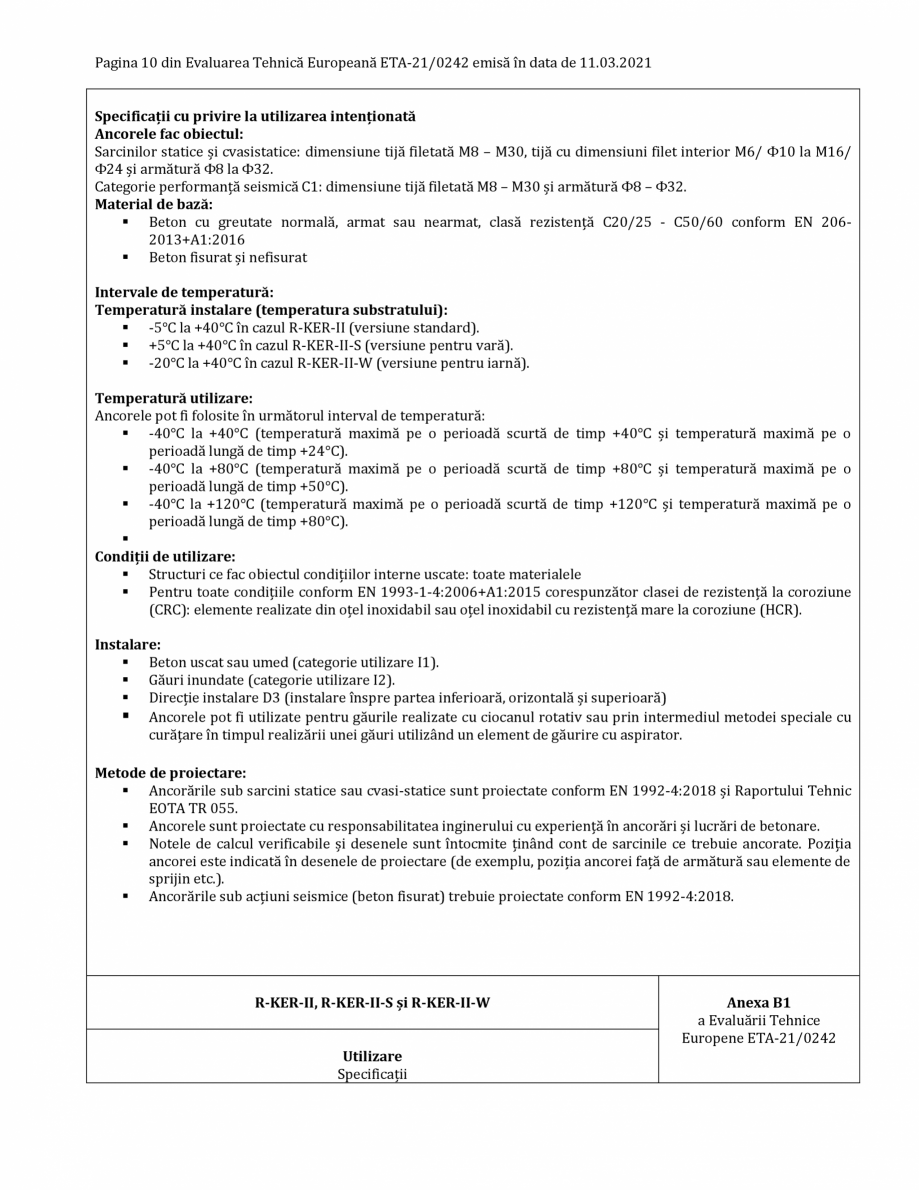

Pagina 10-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

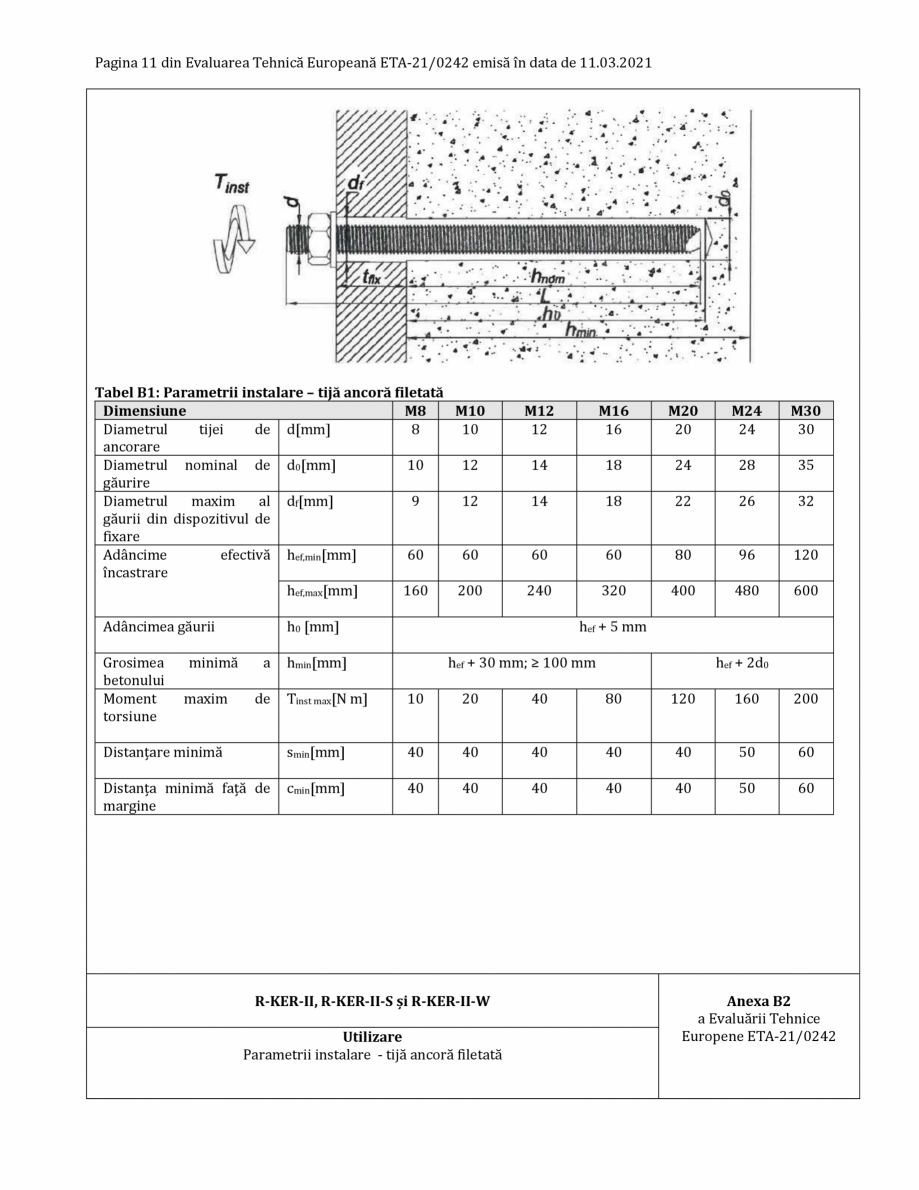

Pagina 11 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

ietate 5.8 – 8.89 conform EN ISO 898-1 galvanizat ≥ 5 μm conform EN ISO 4042 sau galvanizat la cald ≥ 45 μm conform EN ISO 10684 Oțel 1.4401, 1.4404, 1.4571 conform EN 10088; clasă proprietate 70 și 80 (A4-70 și A4-80) conform EN ISO 3506 Clasă rezistență la coroziune CRC III conform EN 1993-14:2006+A1:2015 Oțel inoxidabil cu rezistență înaltă la coroziune (HCR) Oțel 1.4529, 1.4565, 1.4547 conform EN 10088; clasă proprietate 70 conform EN ISO 3506 Clasă rezistență la coroziune CRC V conform EN 1993-1-4:2006+A1:2015 Tabel A3: Armătură conform EN 1992-1-1, Anexa C Formă produs Clasă Rezistență caracteristică la curgere fyk sau f0,2k [N/mm2] Valoare minimă k = (ft/fy)k Tensiune caracteristică la forță maximă, ɛuk[%] Posibilitate de îndoire Abatere maximă de la dimensiunea nominală (bară individuală) [%] Dimensiune nominală bară [mm] ≤8 >8 Îndoire: suprafață nervură relativă minimă, fR,min Dimensiune nominală bară [mm] 8 - 12 > 12

Pagina 11-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

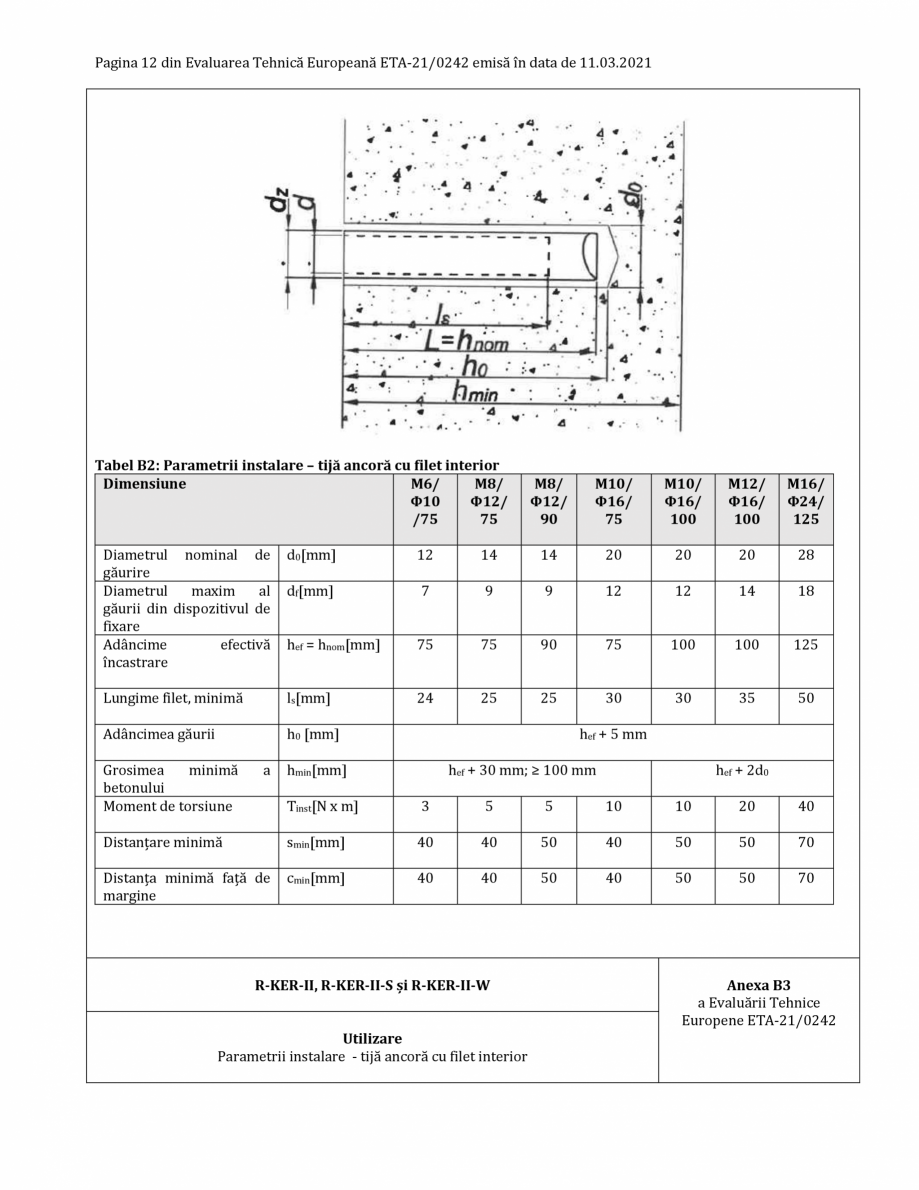

Pagina 12 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

Înălțime nervură h: Înălțimea maximă a nervurii hrib va fi: hrib≤0,07 Φ Tabel A4: Mortare injectare Produs Bare și tije desfășurate B C 400 - 600 ≥ 1,08 ≥1,15 < 1,35 ≥5,0 ≥7,5 Test îndoire / re-îndoire ±6,0 ±4,5 0,040 0,056 Compoziție R-KER-II (mortare injecție două componente) Aditiv: cuarț Agent legare: rășină vinil ester fără stiren Agent de întărire: peroxid de dibenzoil R-KER-II, R-KER-II-S și R-KER-II-W Descriere produs Materiale Anexa A4 a Evaluării Tehnice Europene ETA-21/0242 Pagina 9 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Cartușe coaxiale – 150 ml, 280 ml, 300 ml, 310 ml, 330 ml, 380 ml, 400 ml, 410 ml, 420 ml Cartușe alăturate – 345 ml, 425 ml, 825 ml Cartușe pentru capsule cu folie alcătuită din două părți în cadrul unei componente unice – 150 ml, 280 ml, 300 ml, 310 ml, 330 ml, 380 ml, 400 ml, 550 ml, 600 ml Dispozitiv de amestecare pentru cartuș Capsule tip folie (sis

Pagina 12-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

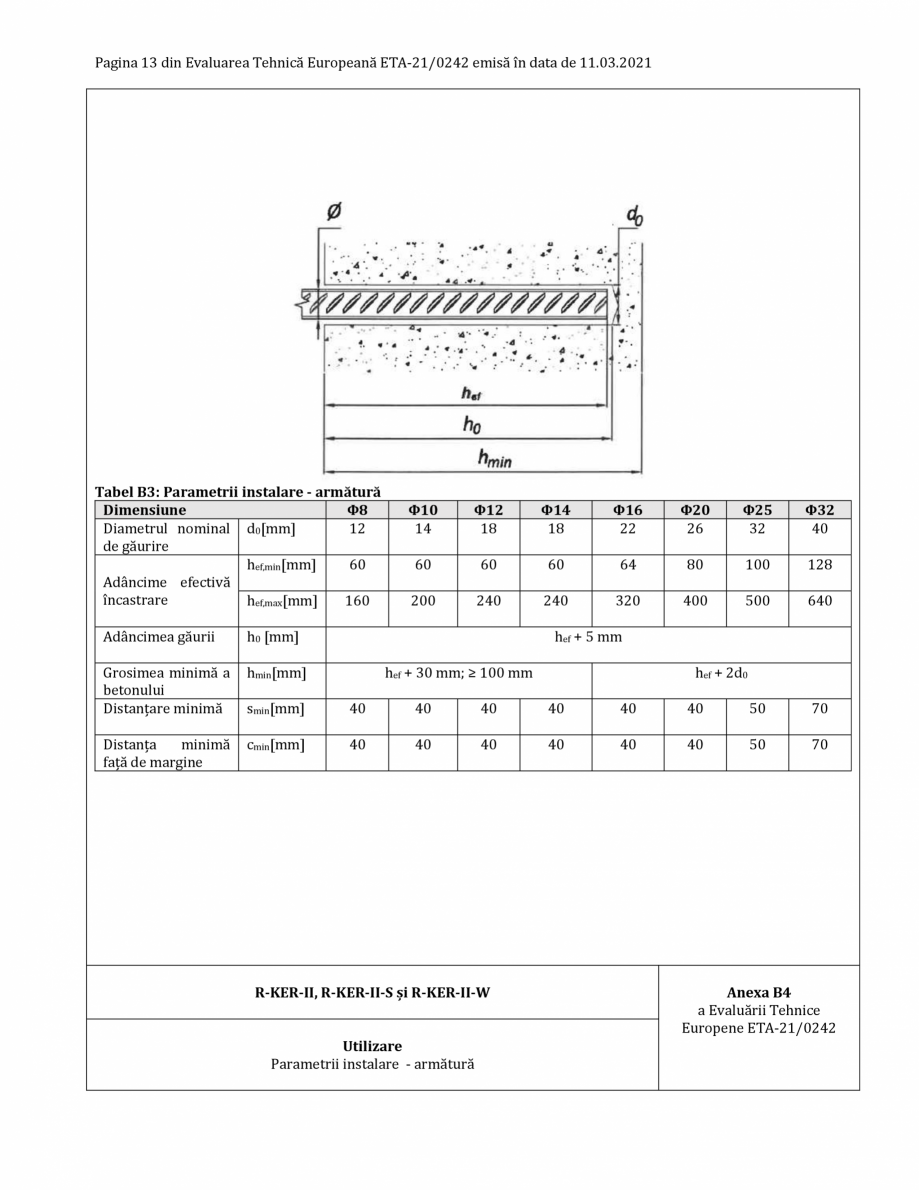

Pagina 13 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

tem CFS) – 150 ml, 175 ml, 280 ml, 300 ml, 310 ml, 380 ml, 550 ml, 600 ml Dispozitiv de amestecare pentru capsulă tip folie (sistem CFS) Dispozitiv standard de amestecare plus adaptor CFS + pentru capsulă tip folie R-KER-II, R-KER-II-S și R-KER-II-W Descriere produs Tipuri și dimensiuni cartuș Anexa A5 a Evaluării Tehnice Europene ETA-21/0242 Pagina 10 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Specificații cu privire la utilizarea intenționată Ancorele fac obiectul: Sarcinilor statice și cvasistatice: dimensiune tijă filetată M8 – M30, tijă cu dimensiuni filet interior M6/ Φ10 la M16/ Φ24 și armătură Φ8 la Φ32. Categorie performanță seismică C1: dimensiune tijă filetată M8 – M30 și armătură Φ8 – Φ32. Material de bază: ▪ Beton cu greutate normală, armat sau nearmat, clasă rezistență C20/25 - C50/60 conform EN 2062013+A1:2016 ▪ Beton fisurat și nefisurat Intervale de temperatură: Temperatură instala

Pagina 13-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

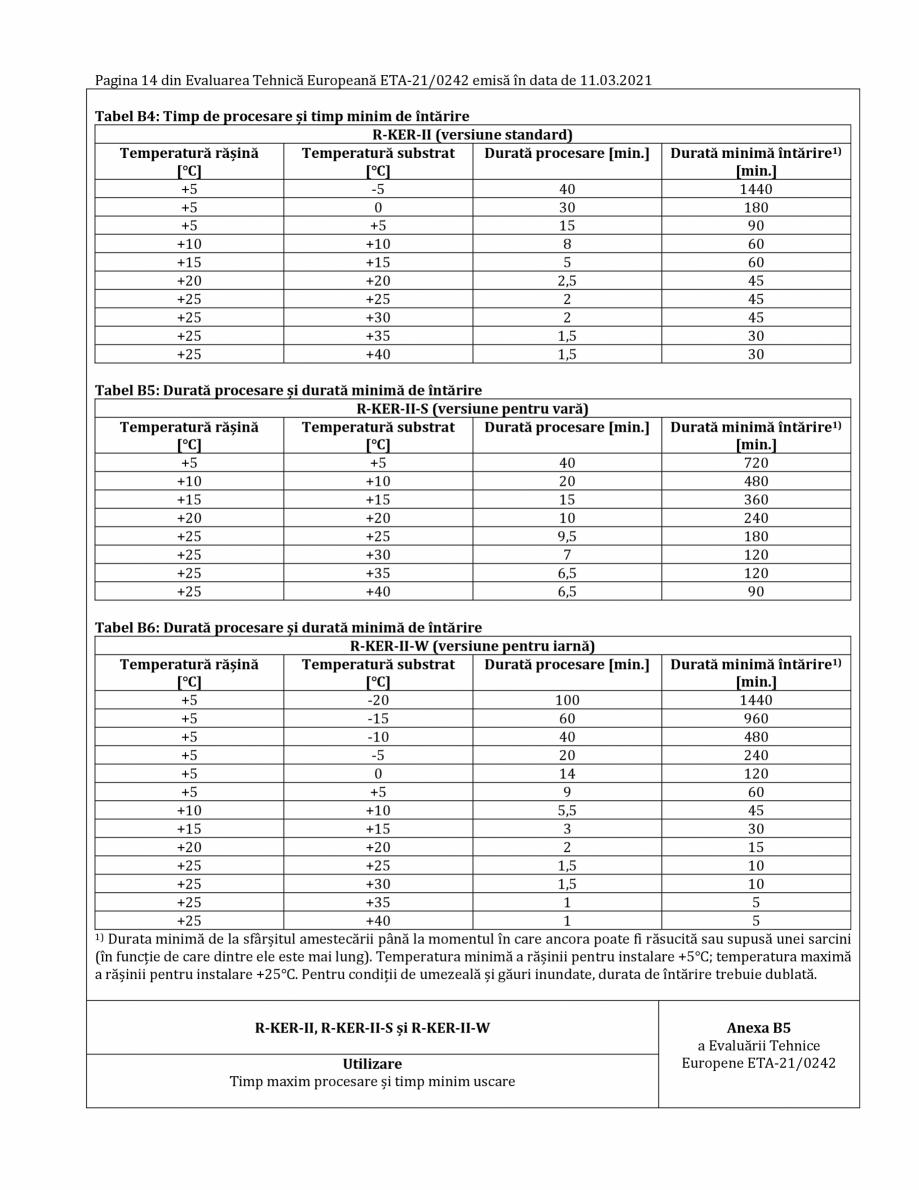

Pagina 14 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

re (temperatura substratului): ▪ -5°C la +40°C în cazul R-KER-II (versiune standard). ▪ +5°C la +40°C în cazul R-KER-II-S (versiune pentru vară). ▪ -20°C la +40°C în cazul R-KER-II-W (versiune pentru iarnă). Temperatură utilizare: Ancorele pot fi folosite în următorul interval de temperatură: ▪ -40°C la +40°C (temperatură maximă pe o perioadă scurtă de timp +40°C și temperatură maximă pe o perioadă lungă de timp +24°C). ▪ -40°C la +80°C (temperatură maximă pe o perioadă scurtă de timp +80°C și temperatură maximă pe o perioadă lungă de timp +50°C). ▪ -40°C la +120°C (temperatură maximă pe o perioadă scurtă de timp +120°C și temperatură maximă pe o perioadă lungă de timp +80°C). ▪ Condiții de utilizare: ▪ Structuri ce fac obiectul condițiilor interne uscate: toate materialele ▪ Pentru toate condițiile conform EN 1993-1-4:2006+A1:2015 corespunzător clasei de rezistență la coroziune (CRC): elemente realizate din

Pagina 14-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

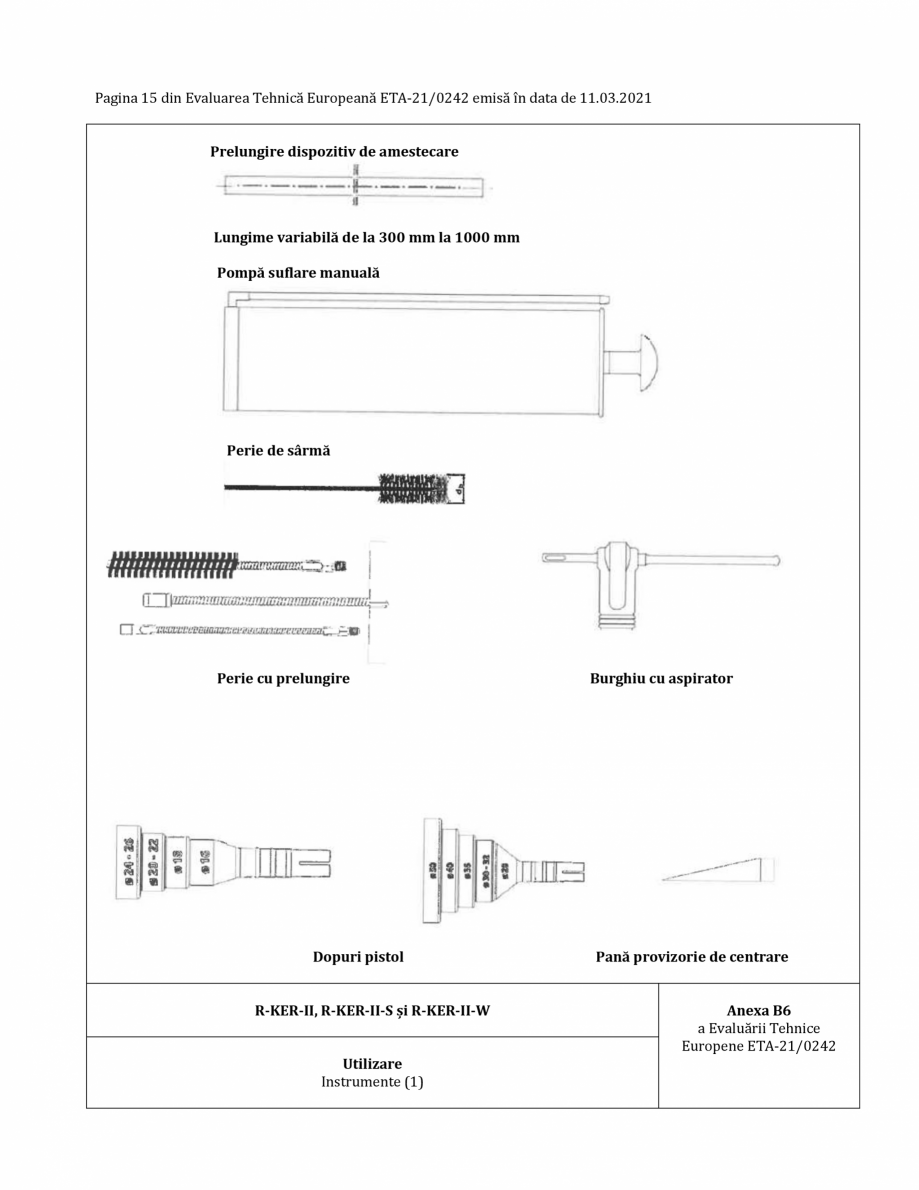

Pagina 15 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

oțel inoxidabil sau oțel inoxidabil cu rezistență mare la coroziune (HCR). Instalare: ▪ Beton uscat sau umed (categorie utilizare I1). ▪ Găuri inundate (categorie utilizare I2). ▪ Direcție instalare D3 (instalare înspre partea inferioară, orizontală și superioară) ▪ Ancorele pot fi utilizate pentru găurile realizate cu ciocanul rotativ sau prin intermediul metodei speciale cu curățare în timpul realizării unei găuri utilizând un element de găurire cu aspirator. Metode de proiectare: ▪ Ancorările sub sarcini statice sau cvasi-statice sunt proiectate conform EN 1992-4:2018 și Raportului Tehnic EOTA TR 055. ▪ Ancorele sunt proiectate cu responsabilitatea inginerului cu experiență în ancorări și lucrări de betonare. ▪ Notele de calcul verificabile și desenele sunt întocmite ținând cont de sarcinile ce trebuie ancorate. Poziția ancorei este indicată în desenele de proiectare (de exemplu, poziția ancorei față de armătură sau elemente de sp

Pagina 15-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

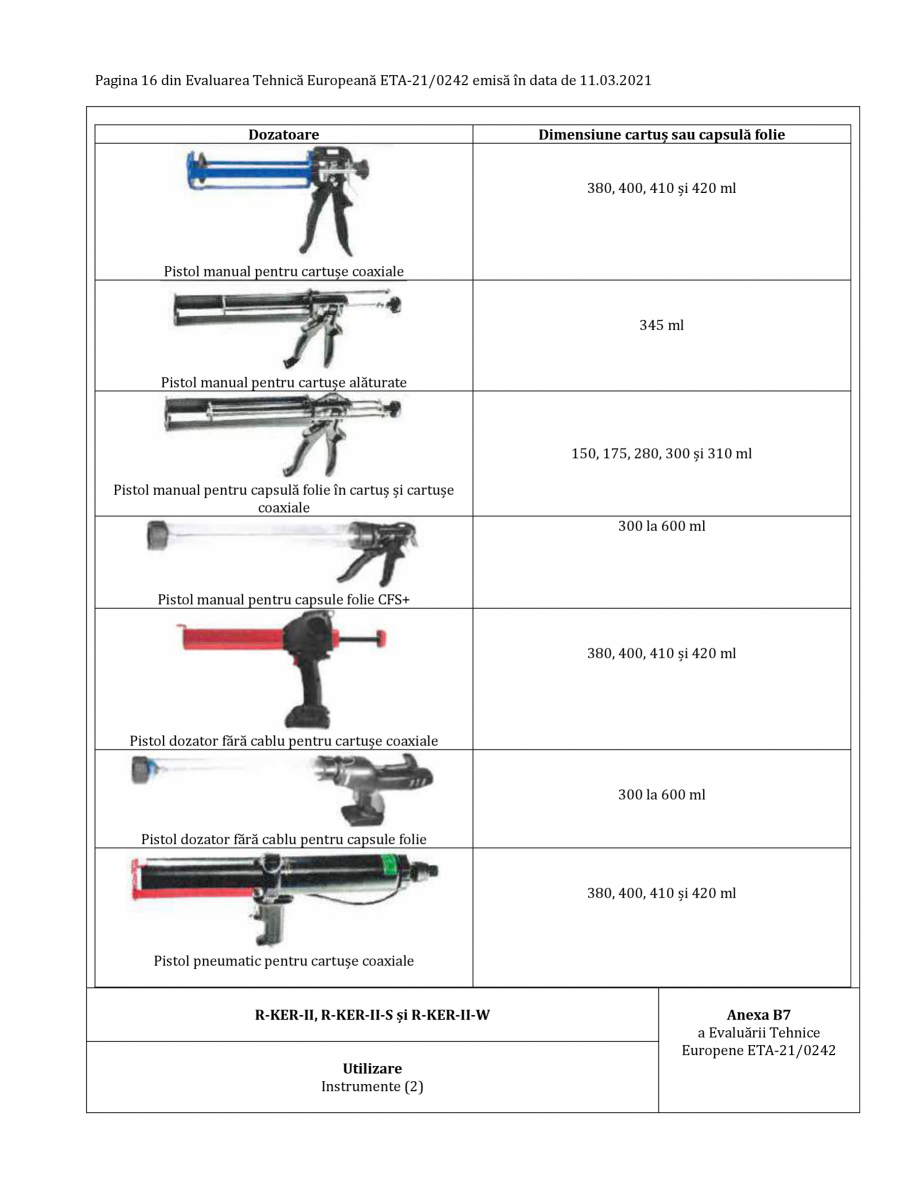

Pagina 16 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

rijin etc.). ▪ Ancorările sub acțiuni seismice (beton fisurat) trebuie proiectate conform EN 1992-4:2018. R-KER-II, R-KER-II-S și R-KER-II-W Utilizare Specificații Anexa B1 a Evaluării Tehnice Europene ETA-21/0242 Pagina 11 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Tabel B1: Parametrii instalare – tijă ancoră filetată Dimensiune M8 M10 Diametrul tijei de d[mm] 8 10 ancorare Diametrul nominal de d0[mm] 10 12 găurire Diametrul maxim al df[mm] 9 12 găurii din dispozitivul de fixare Adâncime efectivă hef,min[mm] 60 60 încastrare hef,max[mm] 160 200 Adâncimea găurii Grosimea betonului Moment torsiune minimă maxim M12 12 M16 16 M20 20 M24 24 M30 30 14 18 24 28 35 14 18 22 26 32 60 60 80 96 120 240 320 400 480 600 h0 [mm] a de hef + 5 mm hmin[mm] hef + 30 mm; ≥ 100 mm hef + 2d0 Tinst max[N m] 10 20 40 80 120 160 200 Distanțare minimă smin[mm] 40 40 40 40 40 50 60 Distanța minimă f

Pagina 16-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

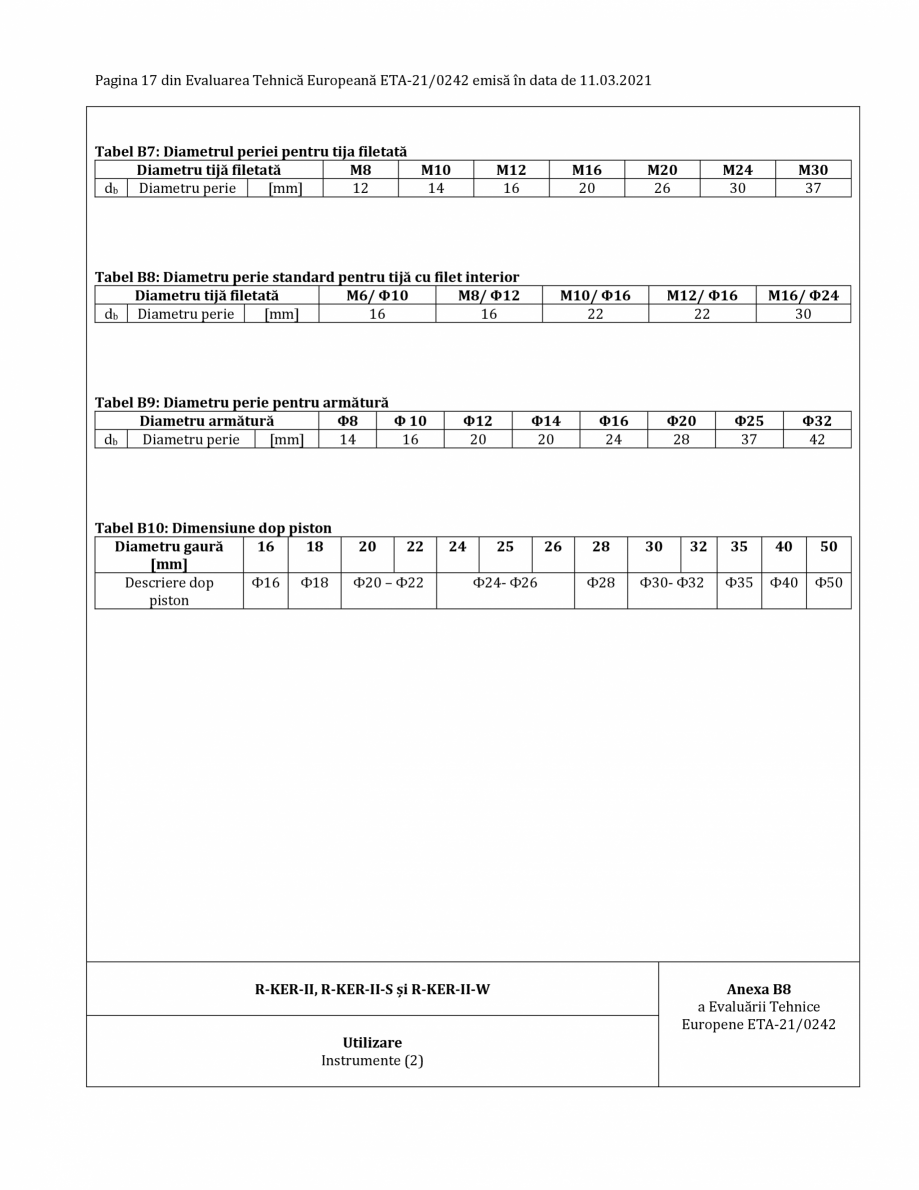

Pagina 17 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

ață de margine cmin[mm] 40 40 40 40 40 50 60 R-KER-II, R-KER-II-S și R-KER-II-W Utilizare Parametrii instalare - tijă ancoră filetată Anexa B2 a Evaluării Tehnice Europene ETA-21/0242 Pagina 12 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Tabel B2: Parametrii instalare – tijă ancoră cu filet interior Dimensiune M6/ M8/ Φ10 Φ12/ /75 75 M8/ Φ12/ 90 M10/ Φ16/ 75 M10/ Φ16/ 100 M12/ Φ16/ 100 M16/ Φ24/ 125 Diametrul nominal de găurire Diametrul maxim al găurii din dispozitivul de fixare Adâncime efectivă încastrare d0[mm] 12 14 14 20 20 20 28 df[mm] 7 9 9 12 12 14 18 hef = hnom[mm] 75 75 90 75 100 100 125 Lungime filet, minimă ls[mm] 24 25 25 30 30 35 50 Adâncimea găurii h0 [mm] Grosimea minimă betonului Moment de torsiune a hef + 5 mm hmin[mm] hef + 30 mm; ≥ 100 mm hef + 2d0 Tinst[N x m] 3 5 5 10 10 20 40 Distanțare minimă smin[mm] 40 40 50 40 50 50 70

Pagina 17-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

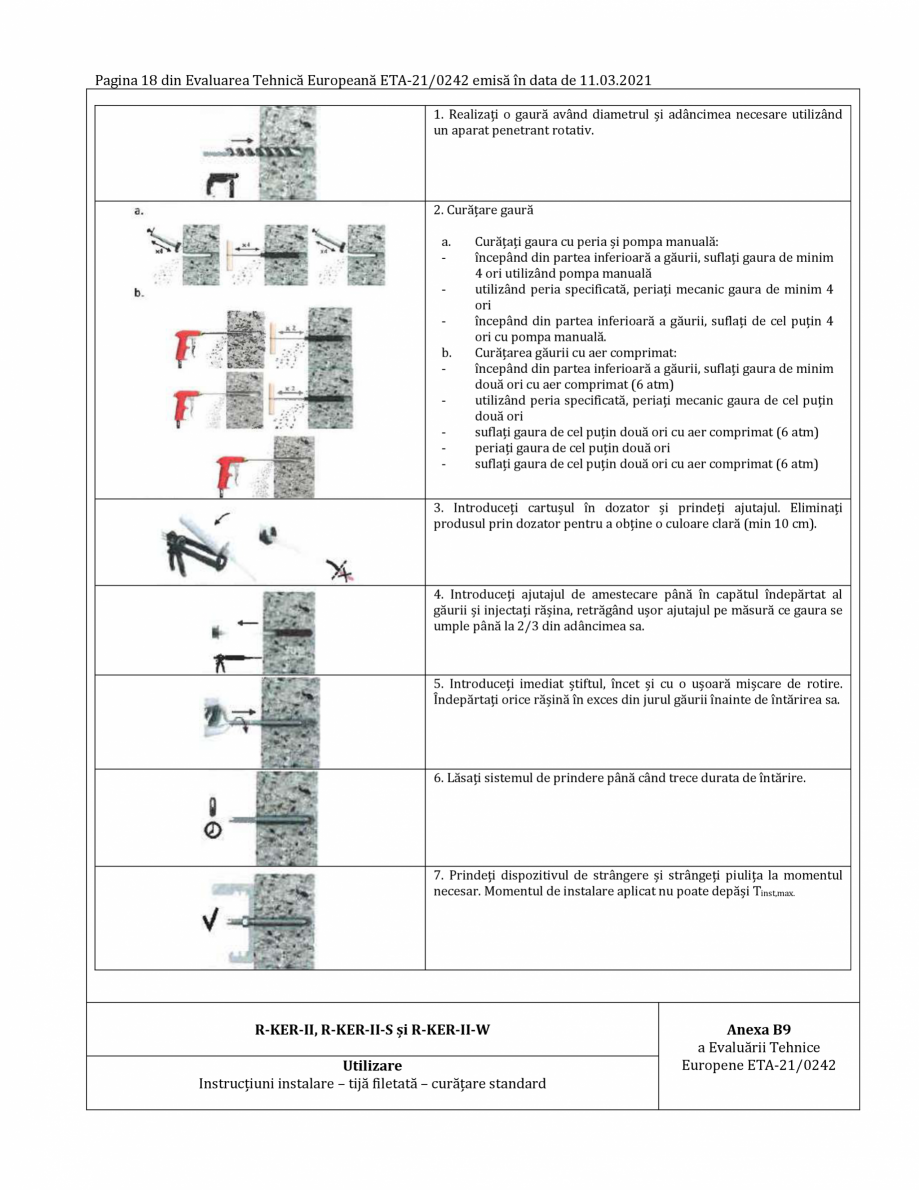

Pagina 18 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

Distanța minimă față de margine cmin[mm] 40 40 50 40 50 50 70 R-KER-II, R-KER-II-S și R-KER-II-W Utilizare Parametrii instalare - tijă ancoră cu filet interior Anexa B3 a Evaluării Tehnice Europene ETA-21/0242 Pagina 13 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Tabel B3: Parametrii instalare - armătură Dimensiune Φ8 Diametrul nominal d0[mm] 12 de găurire hef,min[mm] 60 Adâncime efectivă încastrare hef,max[mm] 160 Φ10 14 Φ12 18 Φ14 18 Φ16 22 Φ20 26 Φ25 32 Φ32 40 60 60 60 64 80 100 128 200 240 240 320 400 500 640 Adâncimea găurii h0 [mm] hef + 5 mm Grosimea minimă a betonului Distanțare minimă hmin[mm] smin[mm] 40 40 40 40 40 40 50 70 Distanța minimă față de margine cmin[mm] 40 40 40 40 40 40 50 70 hef + 30 mm; ≥ 100 mm R-KER-II, R-KER-II-S și R-KER-II-W Utilizare Parametrii instalare - armătură hef + 2d0 Anexa B4 a Evaluării Tehnice Europene ETA-21/0242 P

Pagina 18-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

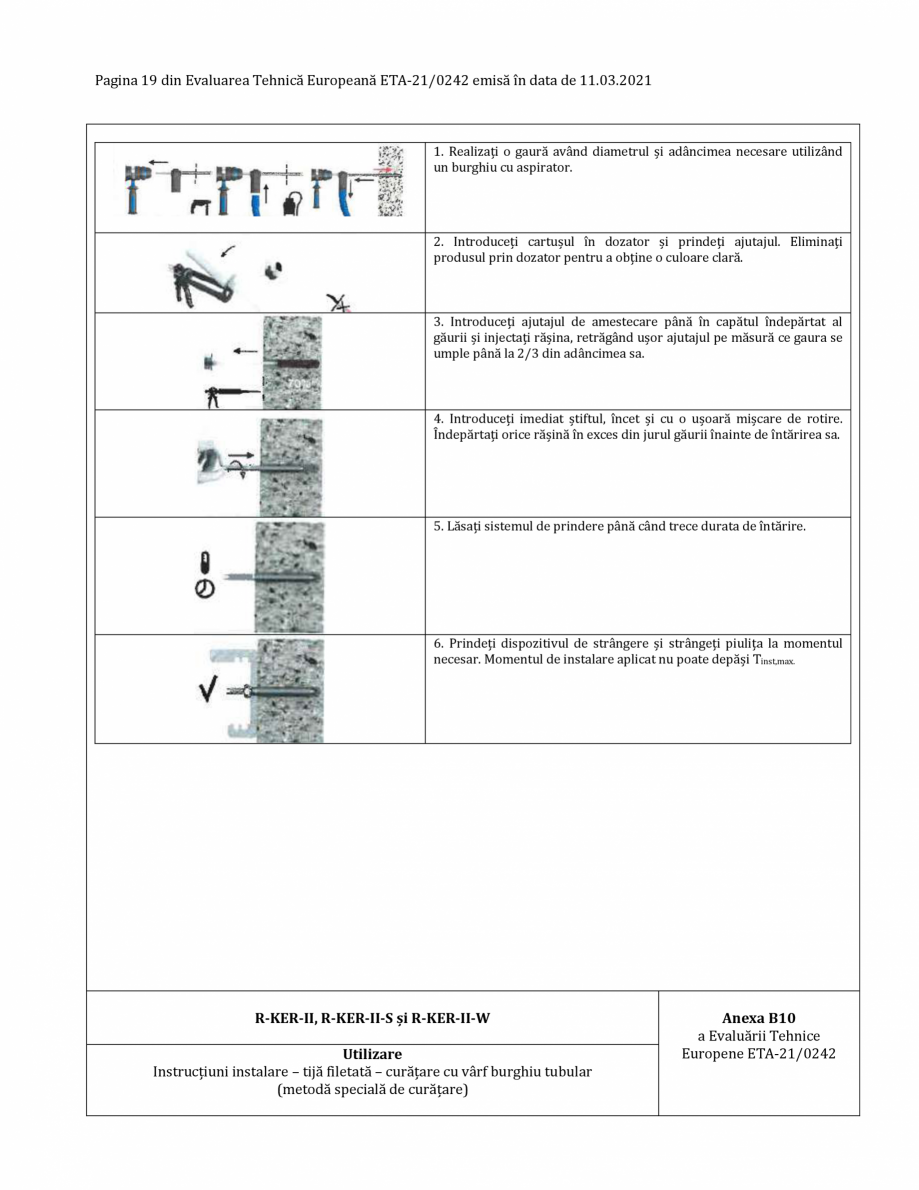

Pagina 19 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

agina 14 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Tabel B4: Timp de procesare și timp minim de întărire R-KER-II (versiune standard) Temperatură rășină Temperatură substrat Durată procesare [min.] [°C] [°C] +5 -5 40 +5 0 30 +5 +5 15 +10 +10 8 +15 +15 5 +20 +20 2,5 +25 +25 2 +25 +30 2 +25 +35 1,5 +25 +40 1,5 Durată minimă întărire1) [min.] 1440 180 90 60 60 45 45 45 30 30 Tabel B5: Durată procesare și durată minimă de întărire R-KER-II-S (versiune pentru vară) Temperatură rășină Temperatură substrat Durată procesare [min.] [°C] [°C] +5 +5 40 +10 +10 20 +15 +15 15 +20 +20 10 +25 +25 9,5 +25 +30 7 +25 +35 6,5 +25 +40 6,5 Durată minimă întărire1) [min.] 720 480 360 240 180 120 120 90 Tabel B6: Durată procesare și durată minimă de întărire R-KER-II-W (versiune pentru iarnă) Temperatură rășină Temperatură substrat Durată procesare [min.] Durată minimă întărire1) [°C] [°C] [min.] +5 -20 100 1440 +5 -15

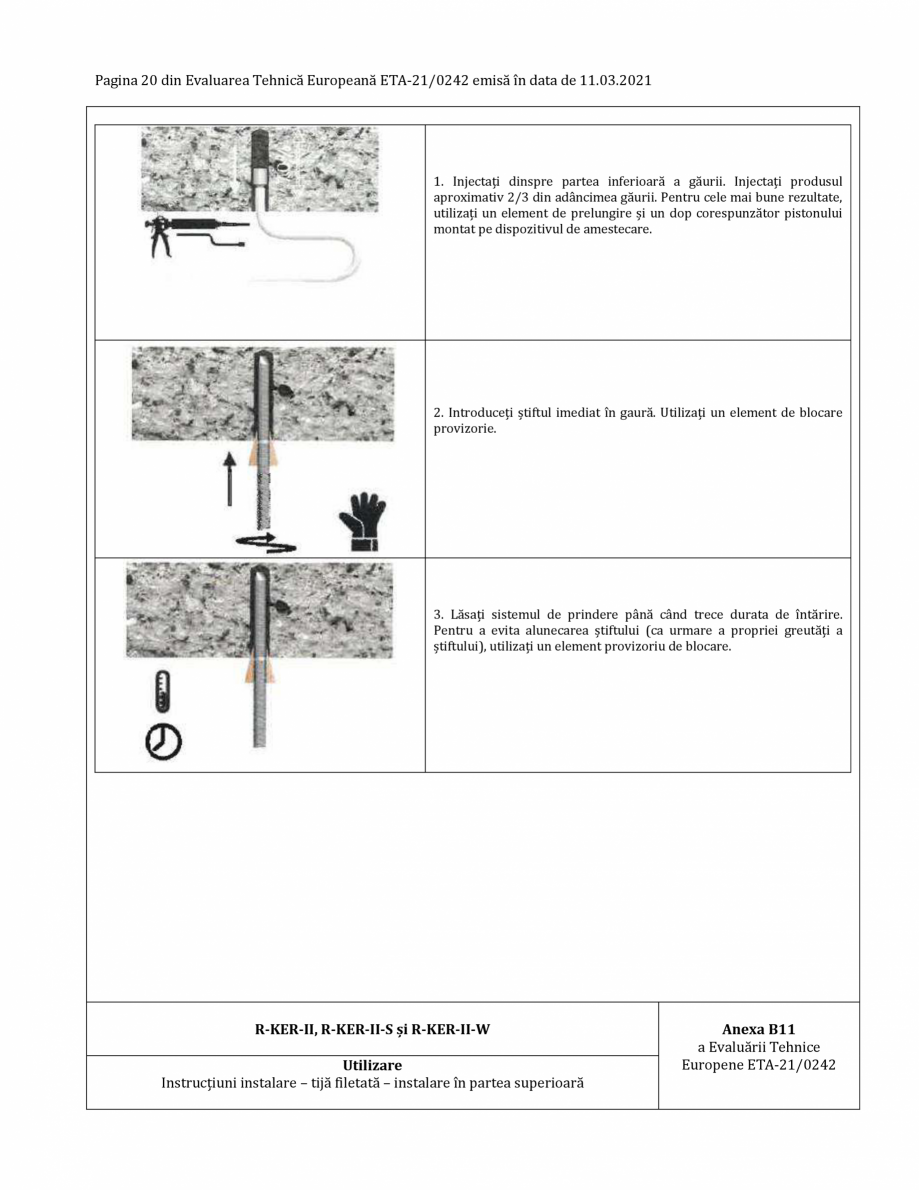

Pagina 19-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 20 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

60 960 +5 -10 40 480 +5 -5 20 240 +5 0 14 120 +5 +5 9 60 +10 +10 5,5 45 +15 +15 3 30 +20 +20 2 15 +25 +25 1,5 10 +25 +30 1,5 10 +25 +35 1 5 +25 +40 1 5 1) Durata minimă de la sfârșitul amestecării până la momentul în care ancora poate fi răsucită sau supusă unei sarcini (în funcție de care dintre ele este mai lung). Temperatura minimă a rășinii pentru instalare +5°C; temperatura maximă a rășinii pentru instalare +25°C. Pentru condiții de umezeală și găuri inundate, durata de întărire trebuie dublată. R-KER-II, R-KER-II-S și R-KER-II-W Utilizare Timp maxim procesare și timp minim uscare Anexa B5 a Evaluării Tehnice Europene ETA-21/0242 Pagina 15 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Prelungire dispozitiv de amestecare Lungime variabilă de la 300 mm la 1000 mm Pompă suflare manuală Perie de sârmă Perie cu prelungire Dopuri pistol R-KER-II, R-KER-II-S și R-KER-II-W Utilizare Instrumente (1) Burghiu cu aspir

Pagina 20-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 21 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

ator Pană provizorie de centrare Anexa B6 a Evaluării Tehnice Europene ETA-21/0242 Pagina 16 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Dozatoare Dimensiune cartuș sau capsulă folie 380, 400, 410 și 420 ml Pistol manual pentru cartușe coaxiale 345 ml Pistol manual pentru cartușe alăturate 150, 175, 280, 300 și 310 ml Pistol manual pentru capsulă folie în cartuș și cartușe coaxiale 300 la 600 ml Pistol manual pentru capsule folie CFS+ 380, 400, 410 și 420 ml Pistol dozator fără cablu pentru cartușe coaxiale 300 la 600 ml Pistol dozator fără cablu pentru capsule folie 380, 400, 410 și 420 ml Pistol pneumatic pentru cartușe coaxiale R-KER-II, R-KER-II-S și R-KER-II-W Utilizare Instrumente (2) Anexa B7 a Evaluării Tehnice Europene ETA-21/0242 Pagina 17 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Tabel B7: Diametrul periei pentru tija filetată Diametru tijă filetată M8 M10 db Diametru p

Pagina 21-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 22 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

erie [mm] 12 14 M12 16 M16 20 Tabel B8: Diametru perie standard pentru tijă cu filet interior Diametru tijă filetată M6/ Φ10 M8/ Φ12 db Diametru perie [mm] 16 16 Tabel B9: Diametru perie pentru armătură Diametru armătură Φ8 Φ 10 db Diametru perie [mm] 14 16 Tabel B10: Dimensiune dop piston Diametru gaură 16 18 [mm] Descriere dop Φ16 Φ18 piston 20 22 Φ20 – Φ22 Φ12 20 24 Utilizare Instrumente (2) M10/ Φ16 22 Φ14 20 25 Φ24- Φ26 R-KER-II, R-KER-II-S și R-KER-II-W M20 26 26 M12/ Φ16 22 Φ16 24 28 Φ28 M24 30 Φ20 28 30 32 Φ30- Φ32 M30 37 M16/ Φ24 30 Φ25 37 Φ32 42 35 40 50 Φ35 Φ40 Φ50 Anexa B8 a Evaluării Tehnice Europene ETA-21/0242 Pagina 18 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 1. Realizați o gaură având diametrul și adâncimea necesare utilizând un aparat penetrant rotativ. 2. Curățare gaură a. b. - Curățați gaura cu peria și pompa manuală: începând din partea in

Pagina 22-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

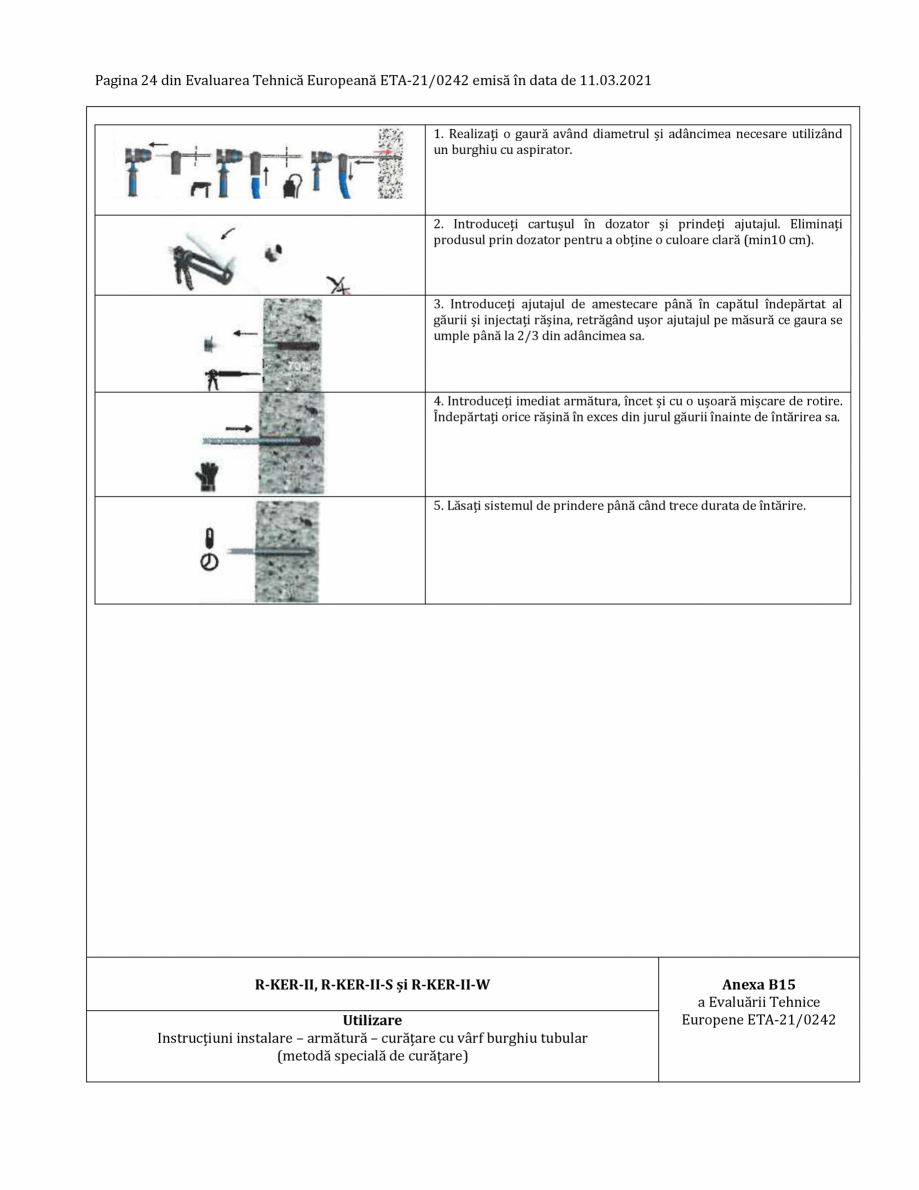

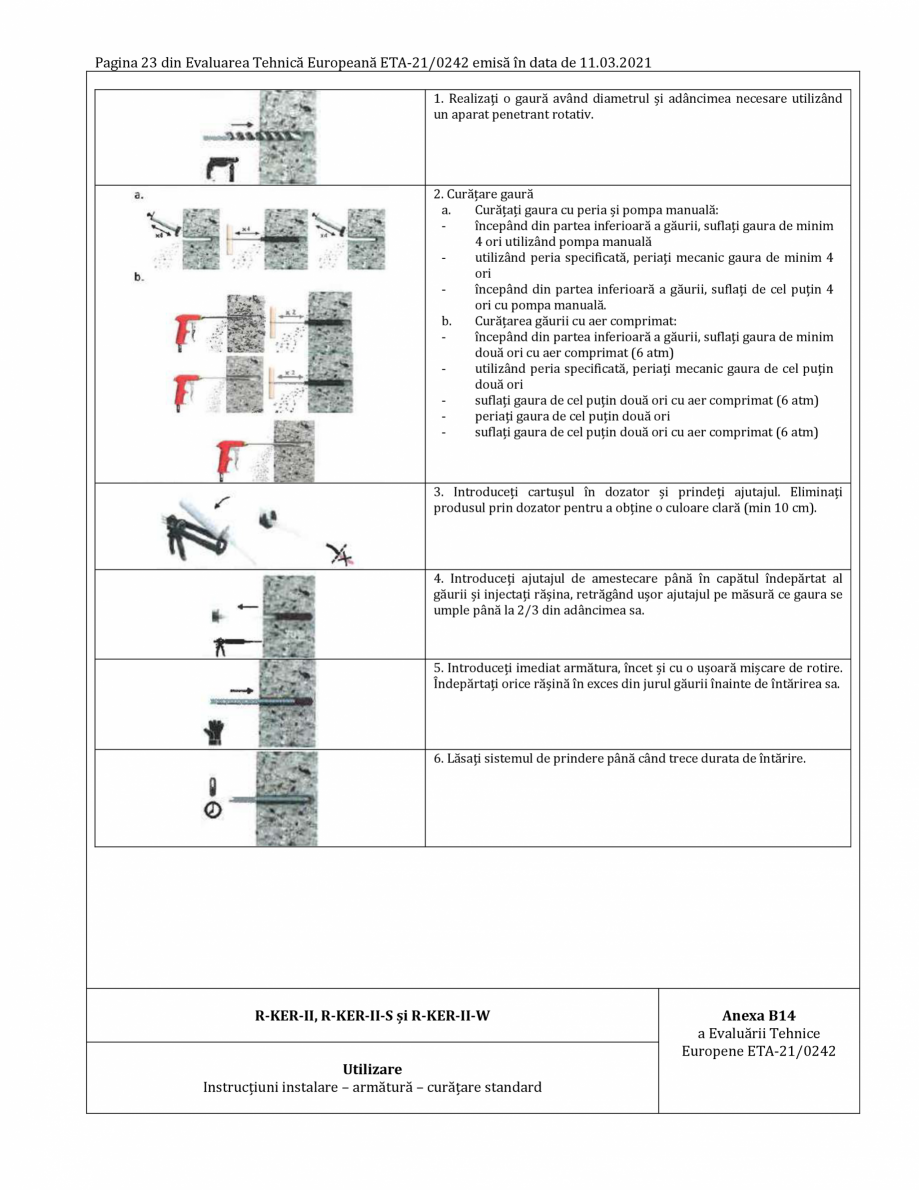

Pagina 23 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

ferioară a găurii, suflați gaura de minim 4 ori utilizând pompa manuală utilizând peria specificată, periați mecanic gaura de minim 4 ori începând din partea inferioară a găurii, suflați de cel puțin 4 ori cu pompa manuală. Curățarea găurii cu aer comprimat: începând din partea inferioară a găurii, suflați gaura de minim două ori cu aer comprimat (6 atm) utilizând peria specificată, periați mecanic gaura de cel puțin două ori suflați gaura de cel puțin două ori cu aer comprimat (6 atm) periați gaura de cel puțin două ori suflați gaura de cel puțin două ori cu aer comprimat (6 atm) 3. Introduceți cartușul în dozator și prindeți ajutajul. Eliminați produsul prin dozator pentru a obține o culoare clară (min 10 cm). 4. Introduceți ajutajul de amestecare până în capătul îndepărtat al găurii și injectați rășina, retrăgând ușor ajutajul pe măsură ce gaura se umple până la 2/3 din adâncimea sa. 5. Introduceți imediat știftu

Pagina 23-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 24 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

l, încet și cu o ușoară mișcare de rotire. Îndepărtați orice rășină în exces din jurul găurii înainte de întărirea sa. 6. Lăsați sistemul de prindere până când trece durata de întărire. 7. Prindeți dispozitivul de strângere și strângeți piulița la momentul necesar. Momentul de instalare aplicat nu poate depăși Tinst,max. R-KER-II, R-KER-II-S și R-KER-II-W Utilizare Instrucțiuni instalare – tijă filetată – curățare standard Anexa B9 a Evaluării Tehnice Europene ETA-21/0242 Pagina 19 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 1. Realizați o gaură având diametrul și adâncimea necesare utilizând un burghiu cu aspirator. 2. Introduceți cartușul în dozator și prindeți ajutajul. Eliminați produsul prin dozator pentru a obține o culoare clară. 3. Introduceți ajutajul de amestecare până în capătul îndepărtat al găurii și injectați rășina, retrăgând ușor ajutajul pe măsură ce gaura

Pagina 24-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

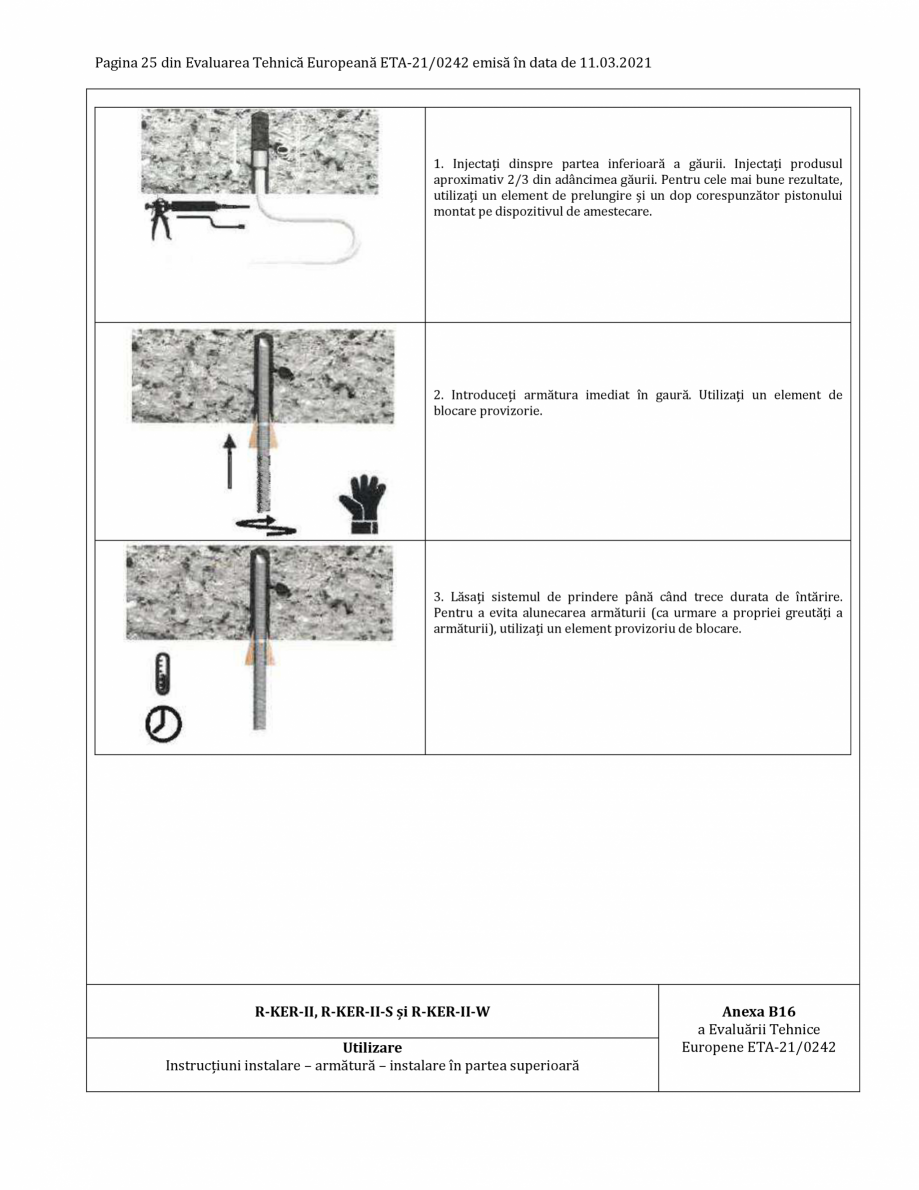

Pagina 25 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

se umple până la 2/3 din adâncimea sa. 4. Introduceți imediat știftul, încet și cu o ușoară mișcare de rotire. Îndepărtați orice rășină în exces din jurul găurii înainte de întărirea sa. 5. Lăsați sistemul de prindere până când trece durata de întărire. 6. Prindeți dispozitivul de strângere și strângeți piulița la momentul necesar. Momentul de instalare aplicat nu poate depăși Tinst,max. R-KER-II, R-KER-II-S și R-KER-II-W Utilizare Instrucțiuni instalare – tijă filetată – curățare cu vârf burghiu tubular (metodă specială de curățare) Anexa B10 a Evaluării Tehnice Europene ETA-21/0242 Pagina 20 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 1. Injectați dinspre partea inferioară a găurii. Injectați produsul aproximativ 2/3 din adâncimea găurii. Pentru cele mai bune rezultate, utilizați un element de prelungire și un dop corespunzător pistonului montat pe dispozitivul de amestecare. 2. Intr

Pagina 25-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 26 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

oduceți știftul imediat în gaură. Utilizați un element de blocare provizorie. 3. Lăsați sistemul de prindere până când trece durata de întărire. Pentru a evita alunecarea știftului (ca urmare a propriei greutăți a știftului), utilizați un element provizoriu de blocare. R-KER-II, R-KER-II-S și R-KER-II-W Utilizare Instrucțiuni instalare – tijă filetată – instalare în partea superioară Anexa B11 a Evaluării Tehnice Europene ETA-21/0242 Pagina 21 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 1. Realizați o gaură având diametrul și adâncimea necesare utilizând un aparat penetrant rotativ. 2. Curățare gaură a. Curățați gaura cu peria și pompa manuală: începând din partea inferioară a găurii, suflați gaura de minim 4 ori utilizând pompa manuală utilizând peria specificată, periați mecanic gaura de minim 4 ori începând din partea inferioară a găurii, suflați de cel puțin 4 ori cu pompa manuală. b. C

Pagina 26-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 27 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

urățarea găurii cu aer comprimat: începând din partea inferioară a găurii, suflați gaura de minim două ori cu aer comprimat (6 atm) utilizând peria specificată, periați mecanic gaura de cel puțin două ori suflați gaura de cel puțin două ori cu aer comprimat (6 atm) periați gaura de cel puțin două ori suflați gaura de cel puțin două ori cu aer comprimat (6 atm) 3. Introduceți cartușul în dozator și prindeți ajutajul. Eliminați produsul prin dozator pentru a obține o culoare clară (min 10 cm). 4. Introduceți ajutajul de amestecare până în capătul îndepărtat al găurii și injectați rășina, retrăgând ușor ajutajul pe măsură ce gaura se umple până la 2/3 din adâncimea sa. 5. Introduceți imediat tija cu filet interior, încet și cu o ușoară mișcare de rotire. Îndepărtați orice rășină în exces din jurul găurii înainte de întărirea sa. 6. Lăsați sistemul de prindere până când trece durata de întărire. 7. Prindeți di

Pagina 27-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 28 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

spozitivul de strângere și strângeți piulița la momentul necesar. Momentul de instalare aplicat nu poate depăși Tinst,max. R-KER-II, R-KER-II-S și R-KER-II-W Utilizare Instrucțiuni instalare – tijă filetată cu filet interior – curățare standard Anexa B12 a Evaluării Tehnice Europene ETA-21/0242 Pagina 22 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 1. Realizați o gaură având diametrul și adâncimea necesare utilizând un burghiu cu aspirator. 2. Introduceți cartușul în dozator și prindeți ajutajul. Eliminați produsul prin dozator pentru a obține o culoare clară (minim 10 cm). 3. Introduceți ajutajul de amestecare până în capătul îndepărtat al găurii și injectați rășina, retrăgând ușor ajutajul pe măsură ce gaura se umple până la 2/3 din adâncimea sa. 4. Introduceți imediat tija cu filet interior, încet și cu o ușoară mișcare de rotire. Îndepărtați orice rășină în exces din jurul găurii

Pagina 28-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 29 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

înainte de întărirea sa. 5. Lăsați sistemul de prindere până când trece durata de întărire. 6. Prindeți dispozitivul de strângere și strângeți piulița la momentul necesar. Momentul de instalare aplicat nu poate depăși Tinst,max. R-KER-II, R-KER-II-S și R-KER-II-W Utilizare Instrucțiuni instalare – tijă filetată cu filet interior – curățare cu vârf burghiu tubular (metodă specială de curățare) Anexa B13 a Evaluării Tehnice Europene ETA-21/0242 Pagina 23 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 1. Realizați o gaură având diametrul și adâncimea necesare utilizând un aparat penetrant rotativ. 2. Curățare gaură a. Curățați gaura cu peria și pompa manuală: începând din partea inferioară a găurii, suflați gaura de minim 4 ori utilizând pompa manuală utilizând peria specificată, periați mecanic gaura de minim 4 ori începând din partea inferioară a găurii, suflați de cel puțin 4 ori cu pom

Pagina 29-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 30 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

pa manuală. b. Curățarea găurii cu aer comprimat: începând din partea inferioară a găurii, suflați gaura de minim două ori cu aer comprimat (6 atm) utilizând peria specificată, periați mecanic gaura de cel puțin două ori suflați gaura de cel puțin două ori cu aer comprimat (6 atm) periați gaura de cel puțin două ori suflați gaura de cel puțin două ori cu aer comprimat (6 atm) 3. Introduceți cartușul în dozator și prindeți ajutajul. Eliminați produsul prin dozator pentru a obține o culoare clară (min 10 cm). 4. Introduceți ajutajul de amestecare până în capătul îndepărtat al găurii și injectați rășina, retrăgând ușor ajutajul pe măsură ce gaura se umple până la 2/3 din adâncimea sa. 5. Introduceți imediat armătura, încet și cu o ușoară mișcare de rotire. Îndepărtați orice rășină în exces din jurul găurii înainte de întărirea sa. 6. Lăsați sistemul de prindere până când trece durata de întărire. R-KER-II, R

Pagina 30-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 31 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

-KER-II-S și R-KER-II-W Utilizare Instrucțiuni instalare – armătură – curățare standard Anexa B14 a Evaluării Tehnice Europene ETA-21/0242 Pagina 24 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 1. Realizați o gaură având diametrul și adâncimea necesare utilizând un burghiu cu aspirator. 2. Introduceți cartușul în dozator și prindeți ajutajul. Eliminați produsul prin dozator pentru a obține o culoare clară (min10 cm). 3. Introduceți ajutajul de amestecare până în capătul îndepărtat al găurii și injectați rășina, retrăgând ușor ajutajul pe măsură ce gaura se umple până la 2/3 din adâncimea sa. 4. Introduceți imediat armătura, încet și cu o ușoară mișcare de rotire. Îndepărtați orice rășină în exces din jurul găurii înainte de întărirea sa. 5. Lăsați sistemul de prindere până când trece durata de întărire. R-KER-II, R-KER-II-S și R-KER-II-W Utilizare Instrucțiuni instalare – ar

Pagina 31-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

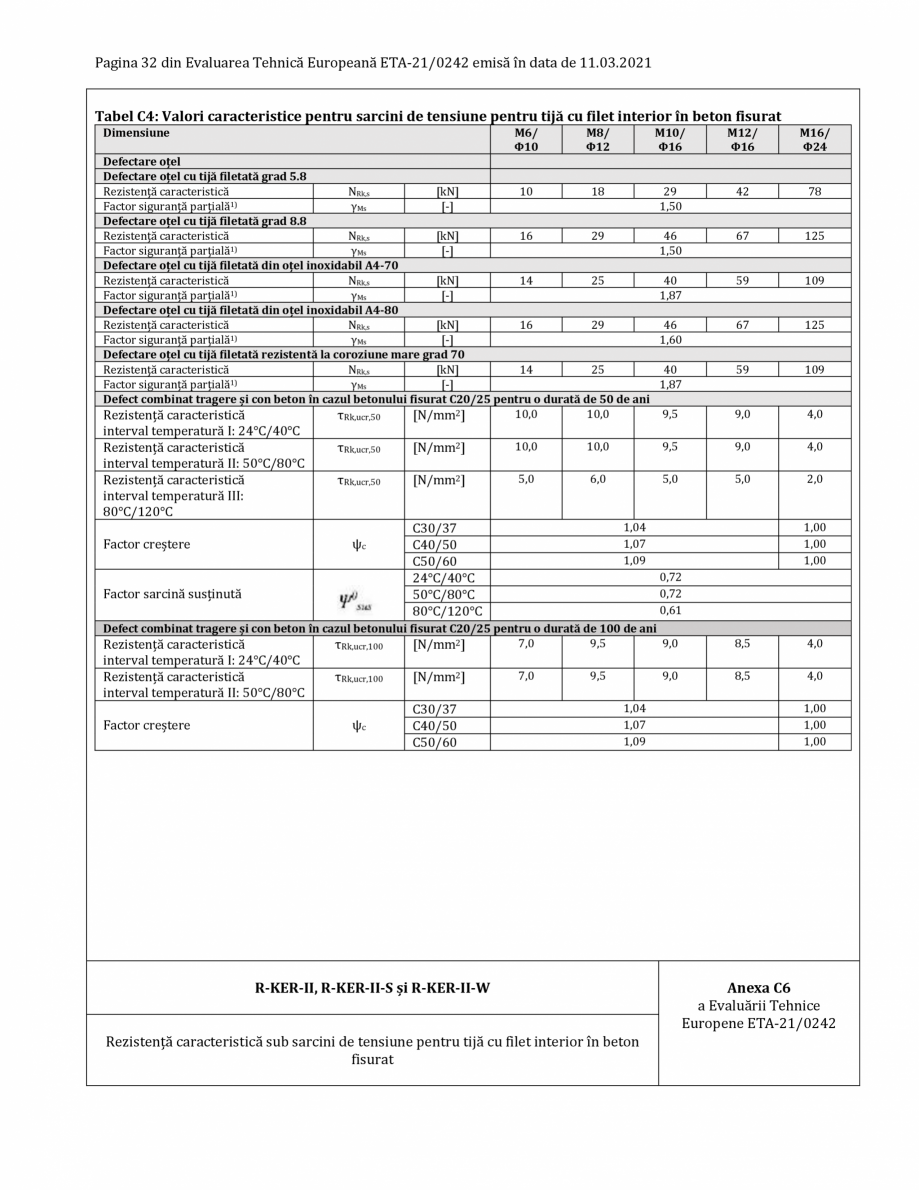

Pagina 32 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

mătură – curățare cu vârf burghiu tubular (metodă specială de curățare) Anexa B15 a Evaluării Tehnice Europene ETA-21/0242 Pagina 25 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 1. Injectați dinspre partea inferioară a găurii. Injectați produsul aproximativ 2/3 din adâncimea găurii. Pentru cele mai bune rezultate, utilizați un element de prelungire și un dop corespunzător pistonului montat pe dispozitivul de amestecare. 2. Introduceți armătura imediat în gaură. Utilizați un element de blocare provizorie. 3. Lăsați sistemul de prindere până când trece durata de întărire. Pentru a evita alunecarea armăturii (ca urmare a propriei greutăți a armăturii), utilizați un element provizoriu de blocare. R-KER-II, R-KER-II-S și R-KER-II-W Utilizare Instrucțiuni instalare – armătură – instalare în partea superioară Anexa B16 a Evaluării Tehnice Europene ETA-21/0242 Pagina 26 din Evaluarea Tehnică Europeană E

Pagina 32-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

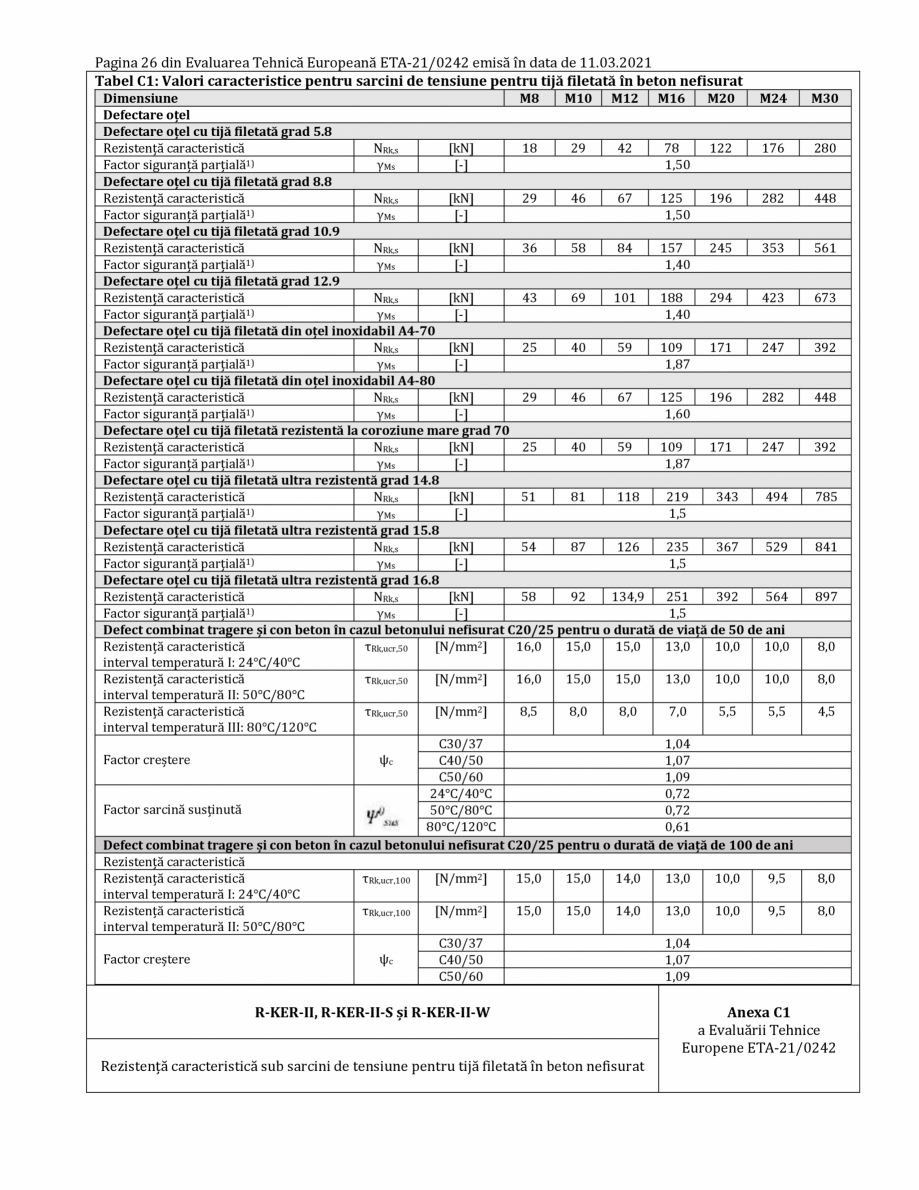

Pagina 33 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

TA-21/0242 emisă în data de 11.03.2021 Tabel C1: Valori caracteristice pentru sarcini de tensiune pentru tijă filetată în beton nefisurat Dimensiune M8 M10 M12 M16 M20 M24 Defectare oțel Defectare oțel cu tijă filetată grad 5.8 Rezistență caracteristică NRk,s [kN] 18 29 42 78 122 176 Factor siguranță parțială1) γMs [-] 1,50 Defectare oțel cu tijă filetată grad 8.8 Rezistență caracteristică NRk,s [kN] 29 46 67 125 196 282 Factor siguranță parțială1) γMs [-] 1,50 Defectare oțel cu tijă filetată grad 10.9 Rezistență caracteristică NRk,s [kN] 36 58 84 157 245 353 Factor siguranță parțială1) γMs [-] 1,40 Defectare oțel cu tijă filetată grad 12.9 Rezistență caracteristică NRk,s [kN] 43 69 101 188 294 423 Factor siguranță parțială1) γMs [-] 1,40 Defectare oțel cu tijă filetată din oțel inoxidabil A4-70 Rezistență caracteristică NRk,s [kN] 25 40 59 109 171 247 Factor siguranță parțială1) γMs [-] 1,87 Defectare oțel cu tijă filetat

Pagina 33-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 34 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

ă din oțel inoxidabil A4-80 Rezistență caracteristică NRk,s [kN] 29 46 67 125 196 282 Factor siguranță parțială1) γMs [-] 1,60 Defectare oțel cu tijă filetată rezistentă la coroziune mare grad 70 Rezistență caracteristică NRk,s [kN] 25 40 59 109 171 247 Factor siguranță parțială1) γMs [-] 1,87 Defectare oțel cu tijă filetată ultra rezistentă grad 14.8 Rezistență caracteristică NRk,s [kN] 51 81 118 219 343 494 Factor siguranță parțială1) γMs [-] 1,5 Defectare oțel cu tijă filetată ultra rezistentă grad 15.8 Rezistență caracteristică NRk,s [kN] 54 87 126 235 367 529 Factor siguranță parțială1) γMs [-] 1,5 Defectare oțel cu tijă filetată ultra rezistentă grad 16.8 Rezistență caracteristică NRk,s [kN] 58 92 134,9 251 392 564 Factor siguranță parțială1) γMs [-] 1,5 Defect combinat tragere și con beton în cazul betonului nefisurat C20/25 pentru o durată de viață de 50 de ani Rezistență caracteristică τRk,ucr,50 [N/mm2] 16,0 1

Pagina 34-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 35 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

5,0 15,0 13,0 10,0 10,0 interval temperatură I: 24°C/40°C Rezistență caracteristică τRk,ucr,50 [N/mm2] 16,0 15,0 15,0 13,0 10,0 10,0 interval temperatură II: 50°C/80°C Rezistență caracteristică τRk,ucr,50 [N/mm2] 8,5 8,0 8,0 7,0 5,5 5,5 interval temperatură III: 80°C/120°C C30/37 1,04 Factor creștere ψc C40/50 1,07 C50/60 1,09 24°C/40°C 0,72 Factor sarcină susținută 50°C/80°C 0,72 80°C/120°C 0,61 Defect combinat tragere și con beton în cazul betonului nefisurat C20/25 pentru o durată de viață de 100 de ani Rezistență caracteristică Rezistență caracteristică τRk,ucr,100 [N/mm2] 15,0 15,0 14,0 13,0 10,0 9,5 interval temperatură I: 24°C/40°C Rezistență caracteristică τRk,ucr,100 [N/mm2] 15,0 15,0 14,0 13,0 10,0 9,5 interval temperatură II: 50°C/80°C C30/37 1,04 Factor creștere ψc C40/50 1,07 C50/60 1,09 R-KER-II, R-KER-II-S și R-KER-II-W Rezistență caracteristică sub sarcini de tensiune pentru tijă filetată în beton nefisurat M3

Pagina 35-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 36 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

0 280 448 561 673 392 448 392 785 841 897 8,0 8,0 4,5 8,0 8,0 Anexa C1 a Evaluării Tehnice Europene ETA-21/0242 Pagina 27 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Tabel C1 (continuare) Dimensiune M8 M10 M12 M16 Defectare con beton în cazul betonului nefisurat Factor pentru beton nefisurat kucr,N [-] 11,0 Distanță față de margine cucr,N [mm] 1,5 hef Distanțare sucr,N [mm] 3,0 hef Defect despicare ccr,sp pentru 2,0 hef hmin ccr,sp pentru Distanță față de margine hmin

Pagina 36-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

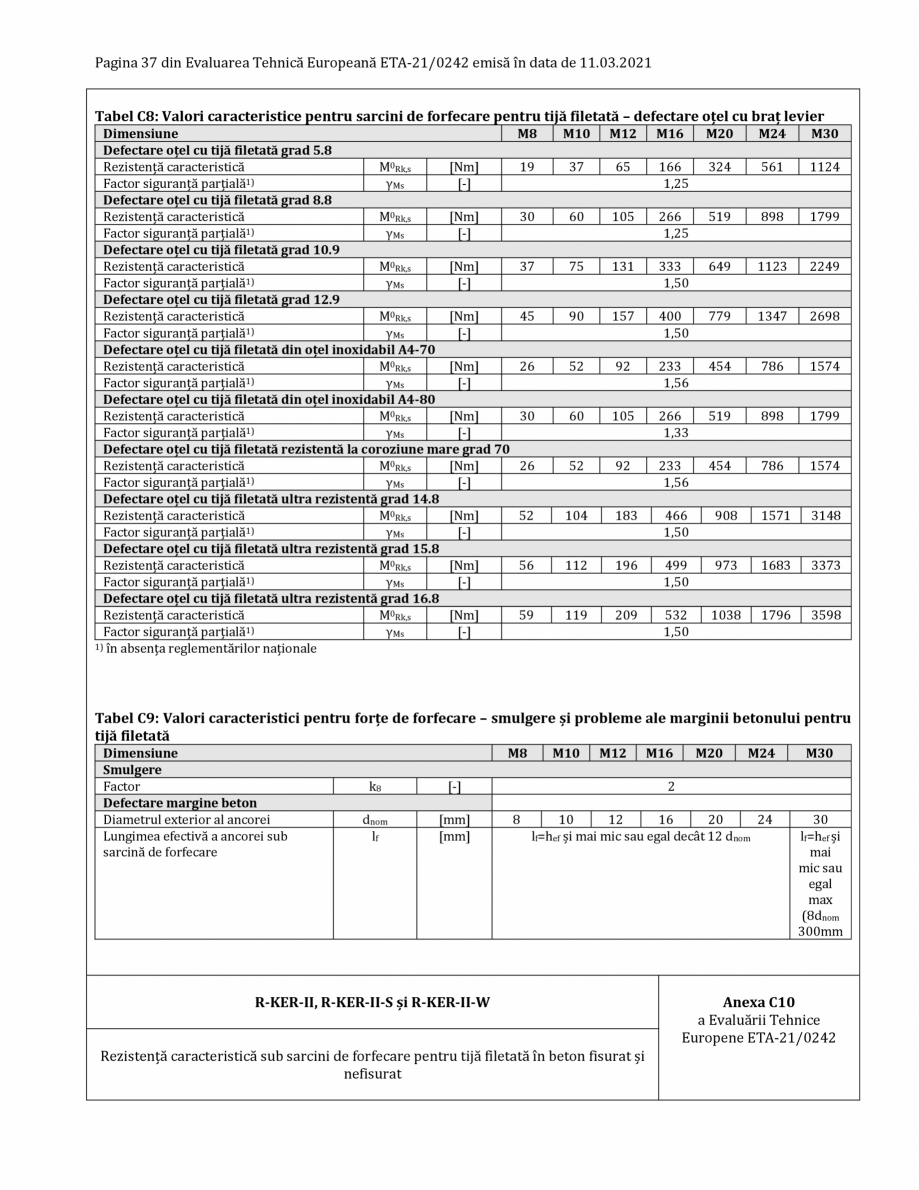

Pagina 37 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

ărilor naționale 2) h – grosime beton R-KER-II, R-KER-II-S și R-KER-II-W Rezistență caracteristică sub sarcini de tensiune pentru tijă filetată în beton nefisurat M20 M24 M30 1,5 hef 1,2 1,2 Anexa C2 a Evaluării Tehnice Europene ETA-21/0242 Pagina 28 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Tabel C2: Valori caracteristice pentru sarcini de tensiune pentru tijă filetată în beton fisurat Dimensiune M8 M10 M12 M16 M20 M24 Defectare oțel Defectare oțel cu tijă filetată grad 5.8 Rezistență caracteristică NRk,s [kN] 18 29 42 78 122 176 Factor siguranță parțială1) γMs [-] 1,50 Defectare oțel cu tijă filetată grad 8.8 Rezistență caracteristică NRk,s [kN] 29 46 67 125 196 282 Factor siguranță parțială1) γMs [-] 1,50 Defectare oțel cu tijă filetată grad 10.9 Rezistență caracteristică NRk,s [kN] 36 58 84 157 245 353 Factor siguranță parțială1) γMs [-] 1,40 Defectare oțel cu tijă filetată grad 12.9 Rez

Pagina 37-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 38 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

istență caracteristică NRk,s [kN] 43 69 101 188 294 423 Factor siguranță parțială1) γMs [-] 1,40 Defectare oțel cu tijă filetată din oțel inoxidabil A4-70 Rezistență caracteristică NRk,s [kN] 25 40 59 109 171 247 Factor siguranță parțială1) γMs [-] 1,87 Defectare oțel cu tijă filetată din oțel inoxidabil A4-80 Rezistență caracteristică NRk,s [kN] 29 46 67 125 196 282 Factor siguranță parțială1) γMs [-] 1,60 Defectare oțel cu tijă filetată rezistentă la coroziune mare grad 70 Rezistență caracteristică NRk,s [kN] 25 40 59 109 171 247 Factor siguranță parțială1) γMs [-] 1,87 Defectare oțel cu tijă filetată ultra rezistentă grad 14.8 Rezistență caracteristică NRk,s [kN] 51 81 118 219 343 494 Factor siguranță parțială1) γMs [-] 1,5 Defectare oțel cu tijă filetată ultra rezistentă grad 15.8 Rezistență caracteristică NRk,s [kN] 54 87 126 235 367 529 Factor siguranță parțială1) γMs [-] 1,5 Defectare oțel cu tijă filetată ul

Pagina 38-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

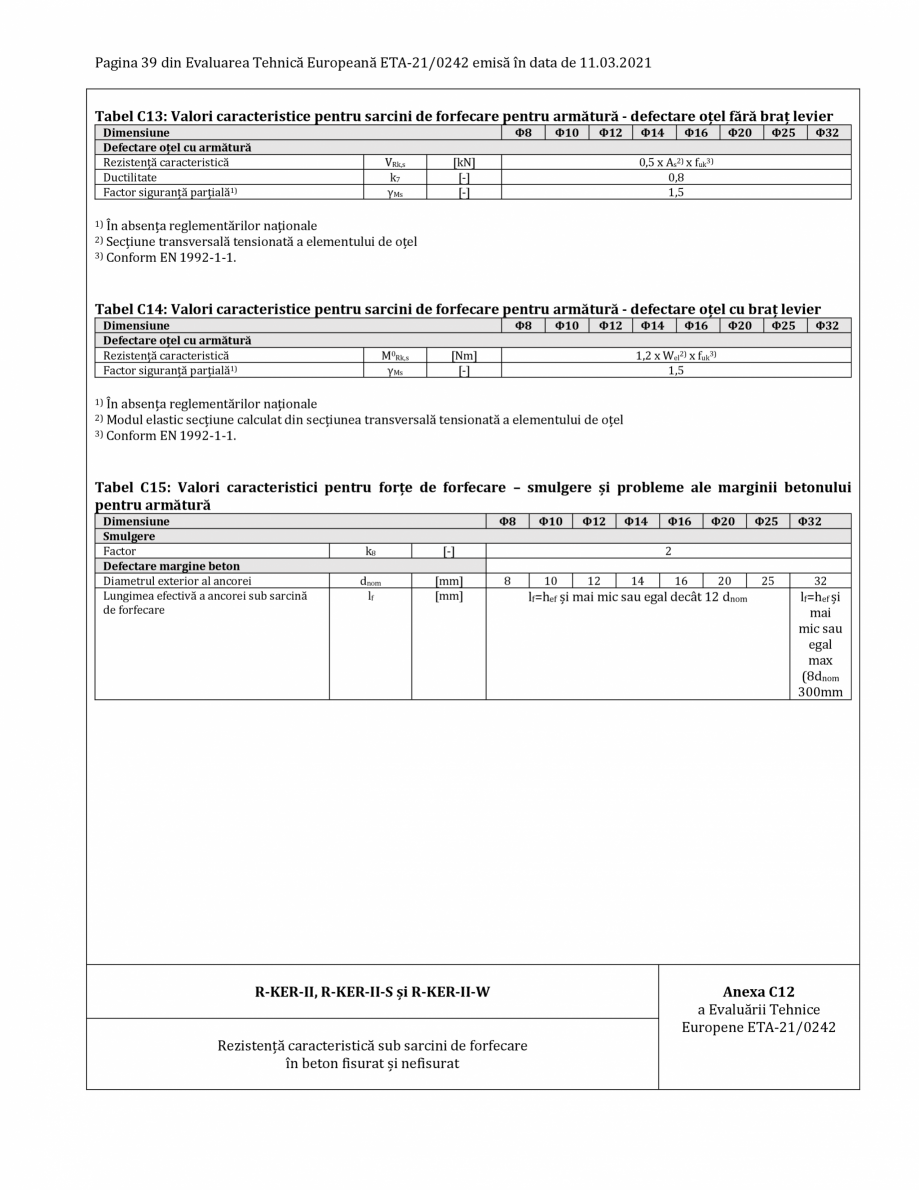

Pagina 39 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

tra rezistentă grad 16.8 Rezistență caracteristică NRk,s [kN] 58 92 134,9 251 392 564 Factor siguranță parțială1) γMs [-] 1,5 Defect combinat tragere și con beton în cazul betonului fisurat C20/25 pentru o durată de viață de 50 de ani Rezistență caracteristică τRk,ucr,50 [N/mm2] 10,0 11,0 11,0 9.5 7,5 7,0 interval temperatură I: 24°C/40°C Rezistență caracteristică τRk,ucr,50 [N/mm2] 10,0 11,0 11,0 9.5 7,5 7,0 interval temperatură II: 50°C/80°C Rezistență caracteristică τRk,ucr,50 [N/mm2] 5,0 6,0 6,0 5,0 4,0 4,0 interval temperatură III: 80°C/120°C C30/37 1,04 Factor creștere ψc C40/50 1,07 C50/60 1,09 24°C/40°C 0,72 Factor sarcină susținută 50°C/80°C 0,72 80°C/120°C 0,61 Defect combinat tragere și con beton în cazul betonului fisurat C20/25 pentru o durată de viață de 100 de ani Rezistență caracteristică Rezistență caracteristică τRk,ucr,100 [N/mm2] 9,5 10,0 10,5 9,5 7,5 7,0 interval temperatură I: 24°C/40°C Rezistență cara

Pagina 39-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 40 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

cteristică τRk,ucr,100 [N/mm2] 9,5 10,0 10,5 9,5 7,5 7,0 interval temperatură II: 50°C/80°C C30/37 1,04 Factor creștere ψc C40/50 1,07 C50/60 1,09 R-KER-II, R-KER-II-S și R-KER-II-W Rezistență caracteristică sub sarcini de tensiune pentru tijă filetată în beton fisurat M30 280 448 561 673 392 448 392 785 841 897 5,0 5,0 3,0 5,0 5,0 Anexa C3 a Evaluării Tehnice Europene ETA-21/0242 Pagina 29 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Tabel C2 (continuare) Dimensiune Defectare con beton în cazul betonului fisurat Factor pentru beton fisurat kucr,N Distanță față de margine Distanțare Defect despicare ccr,N scr,N M8 M10 M12 M16 M20 [-] 7,7 [mm] [mm] 1,5 hef 3,0 hef ccr,sp pentru 2,0 hef hmin ccr,sp pentru Distanță față de margine hmin

Pagina 40-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 41 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

tragere, con beton și despicare Factori siguranță curățare 1,0 parțială pentru standard categorie utilizare I1 curățare 1,2 1,0 γinst [-] specială Factori siguranță curățare 1,0 parțială pentru standard categorie utilizare I2 curățare 1,2 1,0 specială 1) În absența reglementărilor naționale 2) h – grosime beton R-KER-II, R-KER-II-S și R-KER-II-W Rezistență caracteristică sub sarcini de tensiune pentru tijă filetată în beton fisurat M24 M30 1,5 hef 1,2 1,2 Anexa C4 a Evaluării Tehnice Europene ETA-21/0242 Pagina 30 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Tabel C3: Valori caracteristice pentru sarcini de tensiune pentru tijă cu filet interior în beton nefisurat Dimensiune M6/ Φ10 M8/ Φ12 M10/ Φ16 Defectare oțel Defectare oțel cu tijă filetată grad 5.8 Rezistență caracteristică NRk,s [kN] 10 18 29 Factor siguranță parțială1) γMs [-] 1,50 Defectare oțel cu tijă filetată grad 8.8 Rezisten�

Pagina 41-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 42 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

�ă caracteristică NRk,s [kN] 16 29 46 Factor siguranță parțială1) γMs [-] 1,50 Defectare oțel cu tijă filetată din oțel inoxidabil A4-70 Rezistență caracteristică NRk,s [kN] 14 25 40 Factor siguranță parțială1) γMs [-] 1,87 Defectare oțel cu tijă filetată din oțel inoxidabil A4-80 Rezistență caracteristică NRk,s [kN] 16 29 46 Factor siguranță parțială1) γMs [-] 1,60 Defectare oțel cu tijă filetată rezistentă la coroziune mare grad 70 Rezistență caracteristică NRk,s [kN] 14 25 40 Factor siguranță parțială1) γMs [-] 1,87 Defect combinat tragere și con beton în cazul betonului nefisurat C20/25 pentru o durată de viață de 50 de ani 11,0 14,0 11,0 Rezistență caracteristică τRk,ucr,50 [N/mm2] interval temperatură I: 24°C/40°C Rezistență caracteristică interval temperatură II: 50°C/80°C Rezistență caracteristică interval temperatură III: 80°C/120°C Factor creștere 42 78 67 125 59 109 67 125 59 109 11,0 8,0 [N/mm

Pagina 42-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 43 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

2] 11,0 14,0 11,0 11,0 8,0 τRk,ucr,50 [N/mm2] 6,0 7,0 6,0 6,0 4,0 Factor sarcină susținută C30/37 C40/50 C50/60 24°C/40°C 50°C/80°C 80°C/120°C 1,04 1,07 1,09 1,00 1,00 1,00 0,72 0,72 0,61 Defect combinat tragere și con beton în cazul betonului nefisurat C20/25 pentru o durată de viață de 100 de ani 10,0 13,0 10,0 Rezistență caracteristică τRk,ucr,100 [N/mm2] Factor creștere M16/ Φ24 τRk,ucr,50 ψc interval temperatură I: 24°C/40°C Rezistență caracteristică interval temperatură II: 50°C/80°C M12/ Φ16 τRk,ucr,100 ψc [N/mm2] C30/37 C40/50 C50/60 10,0 13,0 10,0 1,04 1,07 1,09 R-KER-II, R-KER-II-S și R-KER-II-W Rezistență caracteristică sub sarcini de tensiune pentru tijă cu filet interior în beton nefisurat 11,0 8,0 11,0 8,0 1,00 1,00 1,00 Anexa C5 a Evaluării Tehnice Europene ETA-21/0242 Pagina 31 din Evaluarea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Tabel C3 (continuare) Rezistență la de

Pagina 43-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 44 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

fectare con beton în cazul betonului nefisurat Factor pentru beton nefisurat kucr,N [-] Distanță față de margine Distanțare Defect despicare ccr,N scr,N [mm] [mm] 11,0 1,5 hef 3,0 hef ccr,sp pentru 2,0 hef hmin ccr,sp pentru Distanță față de margine hmin

Pagina 44-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 45 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

rea Tehnică Europeană ETA-21/0242 emisă în data de 11.03.2021 Tabel C4: Valori caracteristice pentru sarcini de tensiune pentru tijă cu filet interior în beton fisurat Dimensiune M6/ Φ10 M8/ Φ12 Defectare oțel Defectare oțel cu tijă filetată grad 5.8 Rezistență caracteristică NRk,s [kN] 10 18 Factor siguranță parțială1) γMs [-] Defectare oțel cu tijă filetată grad 8.8 Rezistență caracteristică NRk,s [kN] 16 29 Factor siguranță parțială1) γMs [-] Defectare oțel cu tijă filetată din oțel inoxidabil A4-70 Rezistență caracteristică NRk,s [kN] 14 25 Factor siguranță parțială1) γMs [-] Defectare oțel cu tijă filetată din oțel inoxidabil A4-80 Rezistență caracteristică NRk,s [kN] 16 29 Factor siguranță parțială1) γMs [-] Defectare oțel cu tijă filetată rezistentă la coroziune mare grad 70 Rezistență caracteristică NRk,s [kN] 14 25 Factor siguranță parțială1) γMs [-] Defect combinat tragere și con beton în cazul betonului

Pagina 45-Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID Certificare produs...

Pagina 46 - Agrement ETA 21-0242 pentru ancora chimică R-KER II RAWLPLUG R-KER II HYBRID...

fisurat C20/25 pentru o durată de 50 de ani 10,0 10,0 Rezistență caracteristică τRk,ucr,50 [N/mm2] interval temperatură I: 24°C/40°C Rezistență caracteristică interval temperatură II: 50°C/80°C Rezistență caracteristică interval temperatură III: 80°C/120°C Factor creștere M10/ Φ16 M12/ Φ16 M16/ Φ24 29 1,50 42 78 46 1,50 67 125 40 1,87 59 109 46 1,60 67 125 40 1,87 59 109 9,5 9,0 4,0 τRk,ucr,50 [N/mm2] 10,0 10,0 9,5 9,0 4,0 τRk,ucr,50 [N/mm2] 5,0 6,0 5,0 5,0 2,0 ψc Factor sarcină susținută C30/37 C40/50 C50/60 24°C/40°C 50°C/80°C 80°C/120°C 1,04 1,07 1,09 1,00 1,00 1,00 0,72 0,72 0,61 Defect combinat tragere și con beton în cazul betonului fisurat C20/25 pentru o durată de 100 de ani 7,0 9,5 9,0 Rezistență caracteristică τRk,ucr,100 [N/mm2] interval temperatură I: 24°C/40°C Rezistență caracteristică interval temperatură II: 50°C/80°C Factor creștere τRk,ucr,100 ψc [N/mm2] C30/37 C40/50 C5
