Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M

Limba: Romana

8 afisari

Tip documentatie: Certificare produs

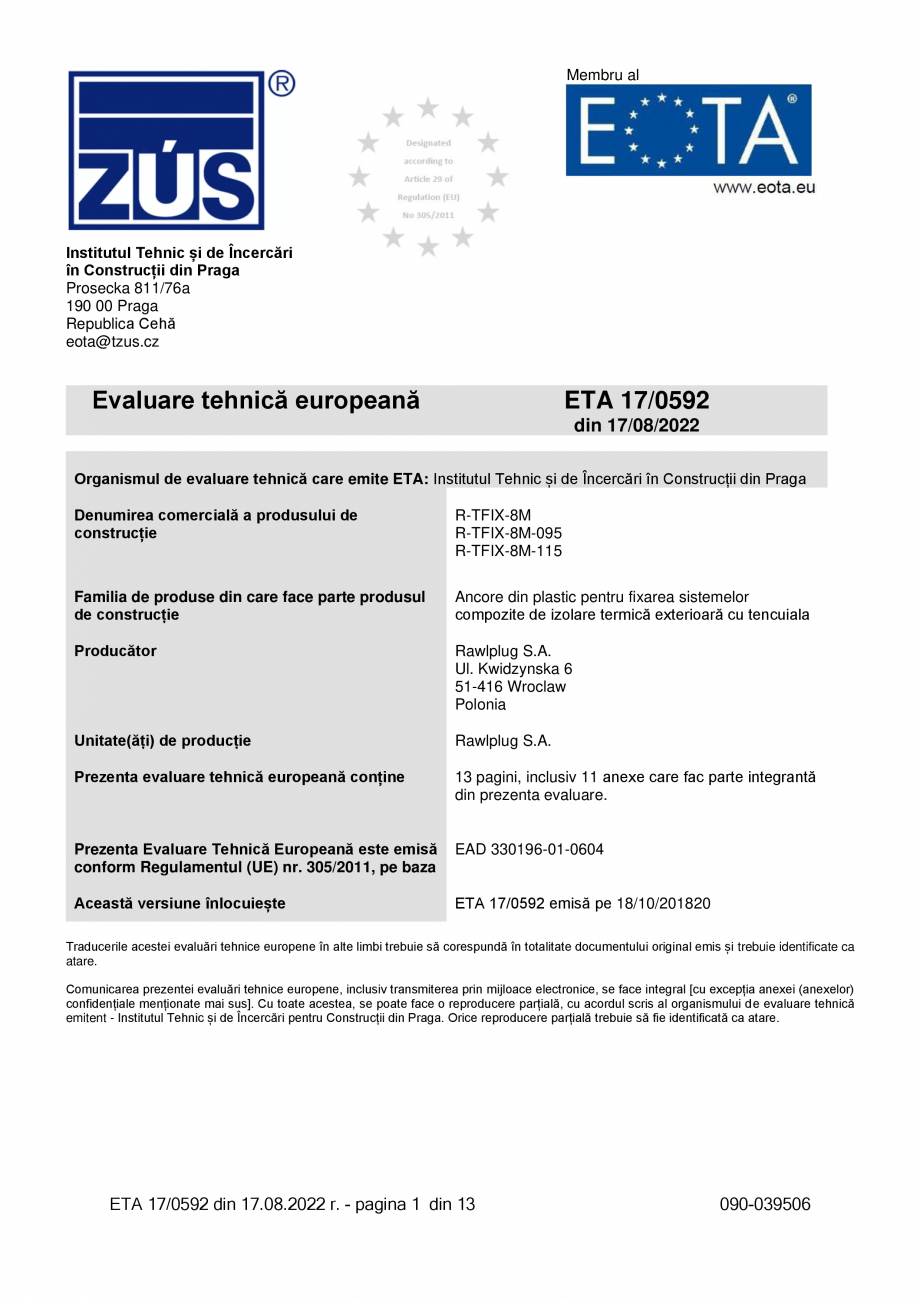

Pagina 1 - Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare...

Membru al Institutul Tehnic și de Încercări în Construcții din Praga Prosecka 811/76a 190 00 Praga Republica Cehă eota@tzus.cz Evaluare tehnică europeană ETA 17/0592 din 17/08/2022 Organismul de evaluare tehnică care emite ETA: Institutul Tehnic și de Încercări în Construcții din Praga Denumirea comercială a produsului de construcție R-TFIX-8M R-TFIX-8M-095 R-TFIX-8M-115 Familia de produse din care face parte produsul de construcție Ancore din plastic pentru fixarea sistemelor compozite de izolare termică exterioară cu tencuiala Producător Rawlplug S.A. Ul. Kwidzynska 6 51-416 Wroclaw Polonia Unitate(ăți) de producție Rawlplug S.A. Prezenta evaluare tehnică europeană conține 13 pagini, inclusiv 11 anexe care fac parte integrantă din prezenta evaluare. Prezenta Evaluare Tehnică Europeană este emisă conform Regulamentul (UE) nr. 305/2011, pe baza EAD 330196-01-0604 Această versiune înlocuiește ETA 17/0592 emisă pe 18/10/201820 Traduceri

Pagina 1-Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare produs...

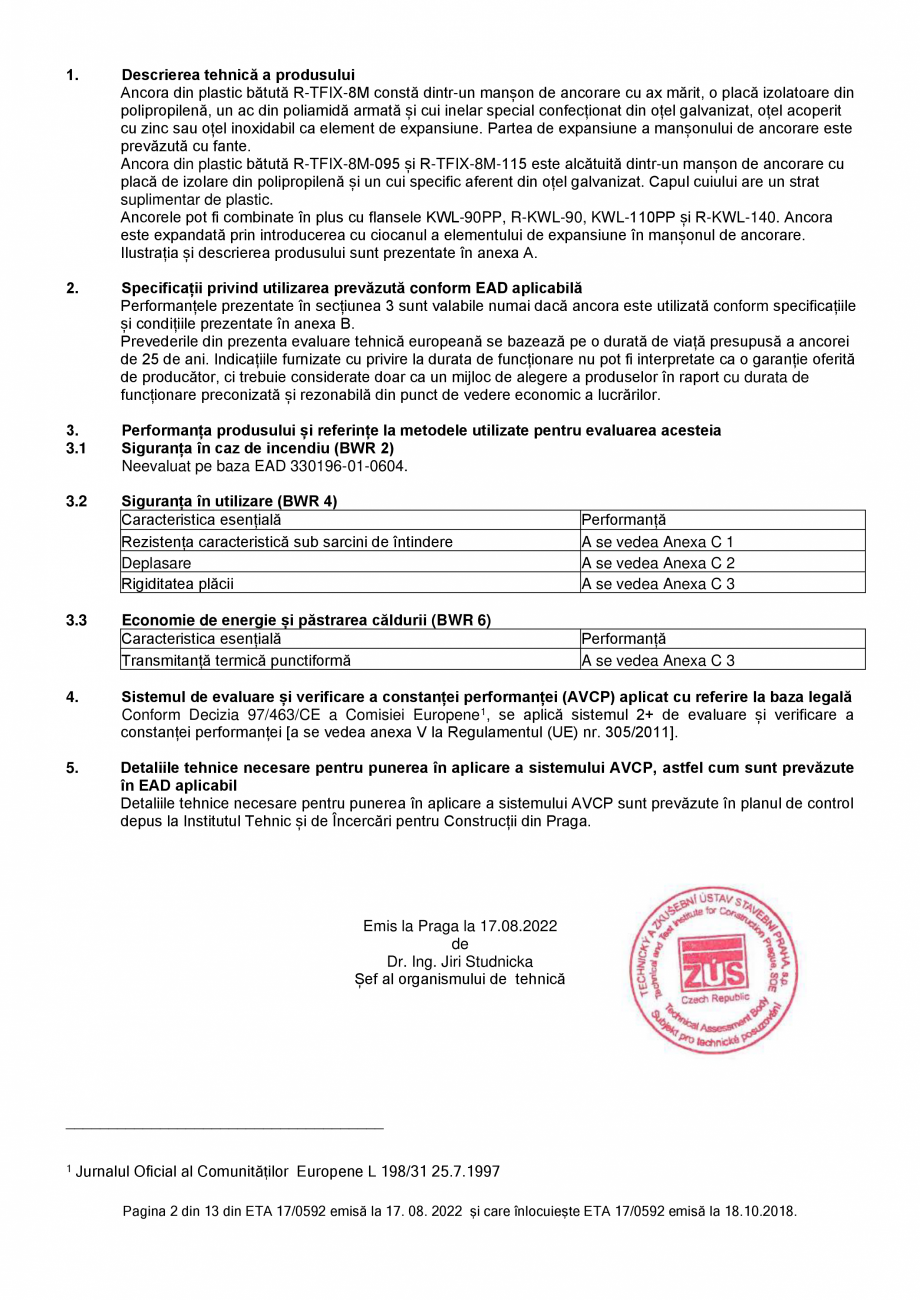

Pagina 2 - Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare...

le acestei evaluări tehnice europene în alte limbi trebuie să corespundă în totalitate documentului original emis și trebuie identificate ca atare. Comunicarea prezentei evaluări tehnice europene, inclusiv transmiterea prin mijloace electronice, se face integral [cu excepția anexei (anexelor) confidențiale menționate mai sus]. Cu toate acestea, se poate face o reproducere parțială, cu acordul scris al organismului de evaluare tehnică emitent - Institutul Tehnic și de Încercări pentru Construcții din Praga. Orice reproducere parțială trebuie să fie identificată ca atare. ETA 17/0592 din 17.08.2022 r. - pagina 1 din 13 090-039506 1. Descrierea tehnică a produsului Ancora din plastic bătută R-TFIX-8M constă dintr-un manșon de ancorare cu ax mărit, o placă izolatoare din polipropilenă, un ac din poliamidă armată și cui inelar special confecționat din oțel galvanizat, oțel acoperit cu zinc sau oțel inoxidabil ca element de expansiune. Partea de expan

Pagina 2-Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare produs...

Pagina 3 - Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare...

siune a manșonului de ancorare este prevăzută cu fante. Ancora din plastic bătută R-TFIX-8M-095 și R-TFIX-8M-115 este alcătuită dintr-un manșon de ancorare cu placă de izolare din polipropilenă și un cui specific aferent din oțel galvanizat. Capul cuiului are un strat suplimentar de plastic. Ancorele pot fi combinate în plus cu flansele KWL-90PP, R-KWL-90, KWL-110PP și R-KWL-140. Ancora este expandată prin introducerea cu ciocanul a elementului de expansiune în manșonul de ancorare. Ilustrația și descrierea produsului sunt prezentate în anexa A. 2. Specificații privind utilizarea prevăzută conform EAD aplicabilă Performanțele prezentate în secțiunea 3 sunt valabile numai dacă ancora este utilizată conform specificațiile și condițiile prezentate în anexa B. Prevederile din prezenta evaluare tehnică europeană se bazează pe o durată de viață presupusă a ancorei de 25 de ani. Indicațiile furnizate cu privire la durata de funcționare nu pot fi in

Pagina 3-Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare produs...

Pagina 4 - Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare...

terpretate ca o garanție oferită de producător, ci trebuie considerate doar ca un mijloc de alegere a produselor în raport cu durata de funcționare preconizată și rezonabilă din punct de vedere economic a lucrărilor. 3. 3.1 Performanța produsului și referințe la metodele utilizate pentru evaluarea acesteia Siguranța în caz de incendiu (BWR 2) Neevaluat pe baza EAD 330196-01-0604. 3.2 Siguranța în utilizare (BWR 4) Caracteristica esențială Rezistența caracteristică sub sarcini de întindere Deplasare Rigiditatea plăcii Performanță A se vedea Anexa C 1 A se vedea Anexa C 2 A se vedea Anexa C 3 Economie de energie și păstrarea căldurii (BWR 6) Caracteristica esențială Transmitanță termică punctiformă Performanță A se vedea Anexa C 3 3.3 4. Sistemul de evaluare și verificare a constanței performanței (AVCP) aplicat cu referire la baza legală Conform Decizia 97/463/CE a Comisiei Europene 1, se aplică sistemul 2+ de evaluare și verificare a c

Pagina 4-Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare produs...

Pagina 5 - Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare...

onstanței performanței [a se vedea anexa V la Regulamentul (UE) nr. 305/2011]. 5. Detaliile tehnice necesare pentru punerea în aplicare a sistemului AVCP, astfel cum sunt prevăzute în EAD aplicabil Detaliile tehnice necesare pentru punerea în aplicare a sistemului AVCP sunt prevăzute în planul de control depus la Institutul Tehnic și de Încercări pentru Construcții din Praga. Emis la Praga la 17.08.2022 de Dr. Ing. Jiri Studnicka Șef al organismului de tehnică _____________________________________ 1 Jurnalul Oficial al Comunităților Europene L 198/31 25.7.1997 Pagina 2 din 13 din ETA 17/0592 emisă la 17. 08. 2022 și care înlocuiește ETA 17/0592 emisă la 18.10.2018. R-TFIX-8M Sistem compozit de izolație termică exterioară cu tencuiala Material de bază R-TFIX-8M-095, R-TFIX-8M-115 Sistem compozit de izolație termică exterioară cu tencuiala Material de bază hnom = adâncimea totală de înglobare a ancorei din plastic în materialul de bază h = gro

Pagina 5-Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare produs...

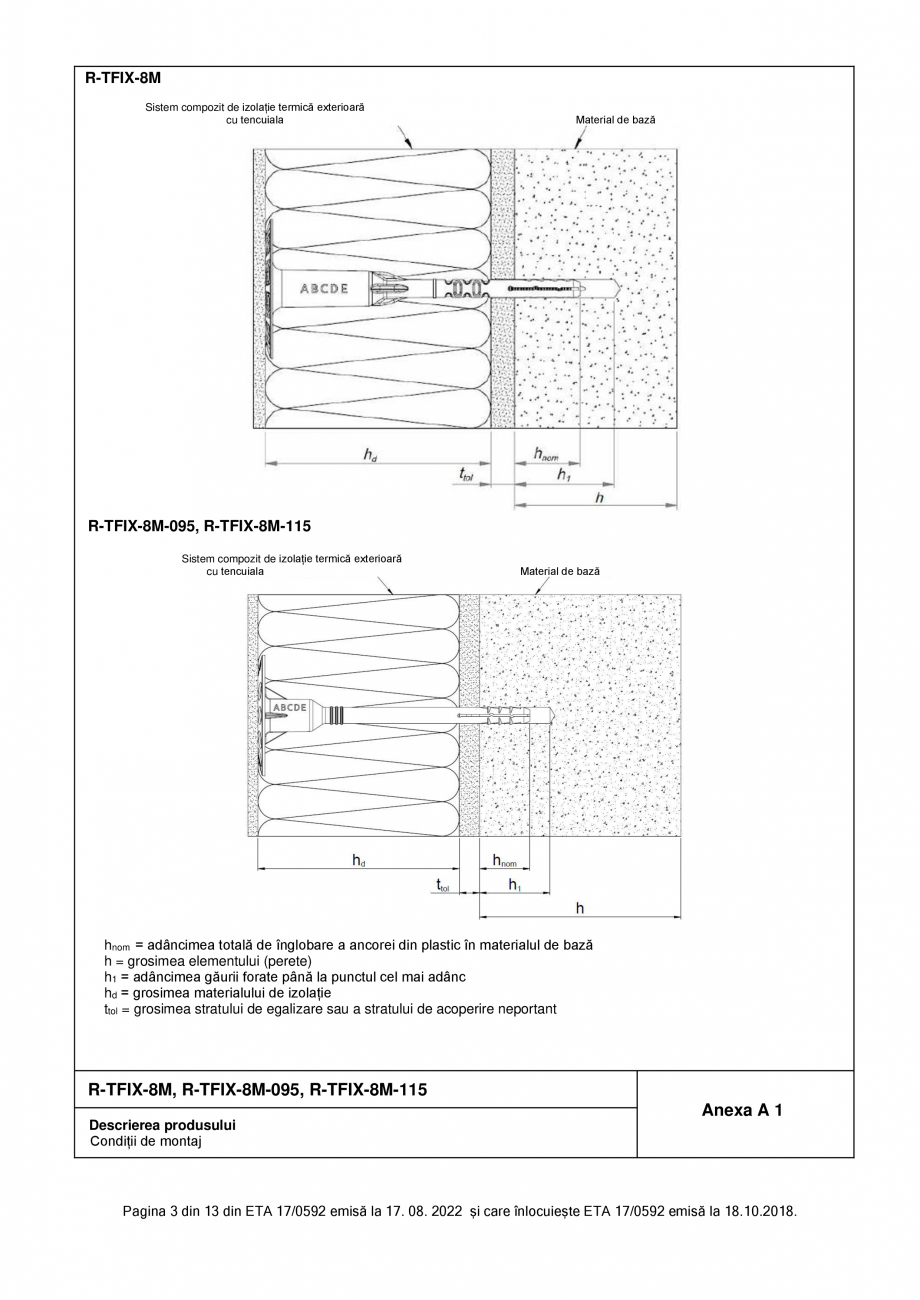

Pagina 6 - Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare...

simea elementului (perete) h1 = adâncimea găurii forate până la punctul cel mai adânc hd = grosimea materialului de izolație ttol = grosimea stratului de egalizare sau a stratului de acoperire neportant R-TFIX-8M, R-TFIX-8M-095, R-TFIX-8M-115 Anexa A 1 Descrierea produsului Condiții de montaj Pagina 3 din 13 din ETA 17/0592 emisă la 17. 08. 2022 și care înlocuiește ETA 17/0592 emisă la 18.10.2018. R-TFIX-8M Diblu Marcajul materialului de bază Marcajul Marcaj de identificare a tipului ancorei: TFIX8M Lungimea ancorei (de ex. 135) Sigla companiei RAWPLUG adâncimii nominale de ancorare pentru E Cui Ac Tabelul A1: Dimensiuni R-TFIX-8M Tipul ancorei Categoria de utilizare R-TFIX-8M Diblu hnom = hef [mm] A, B, C, D E 25 45/65 Cui Ac φdnom [mm] La [mm] Ls1 [mm] Ls2 [mm] 8 135 – 295 85 – 185 41 - 113 Determinarea grosimii maxime a izolației: hd = La - ttol - hnom de ex. La = 135 mm, ttol = 10 mm, hnom = 25 mm, hd = 135 - 10 - 25 = 100 mm Tabelul A2: M

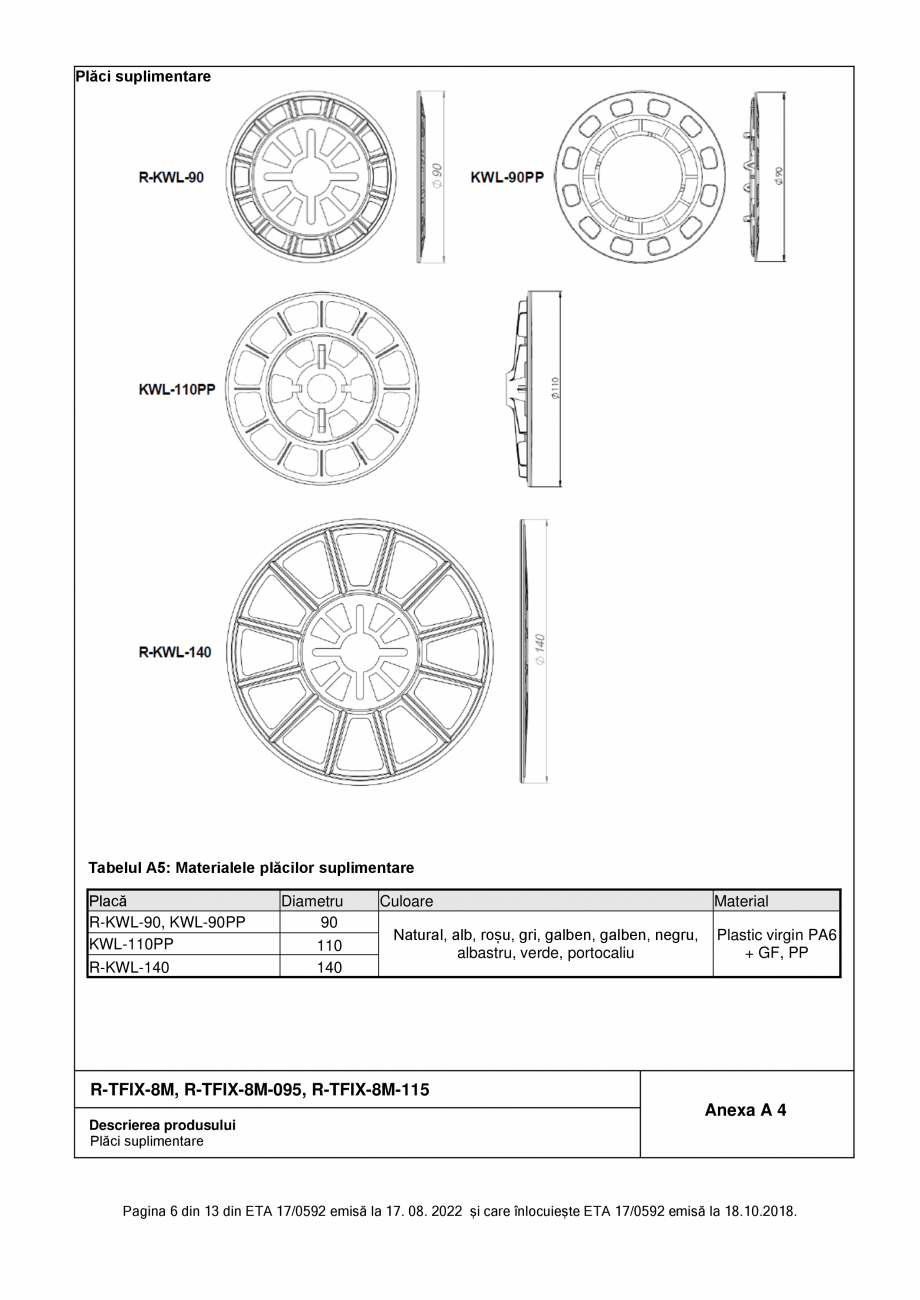

Pagina 6-Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare produs...

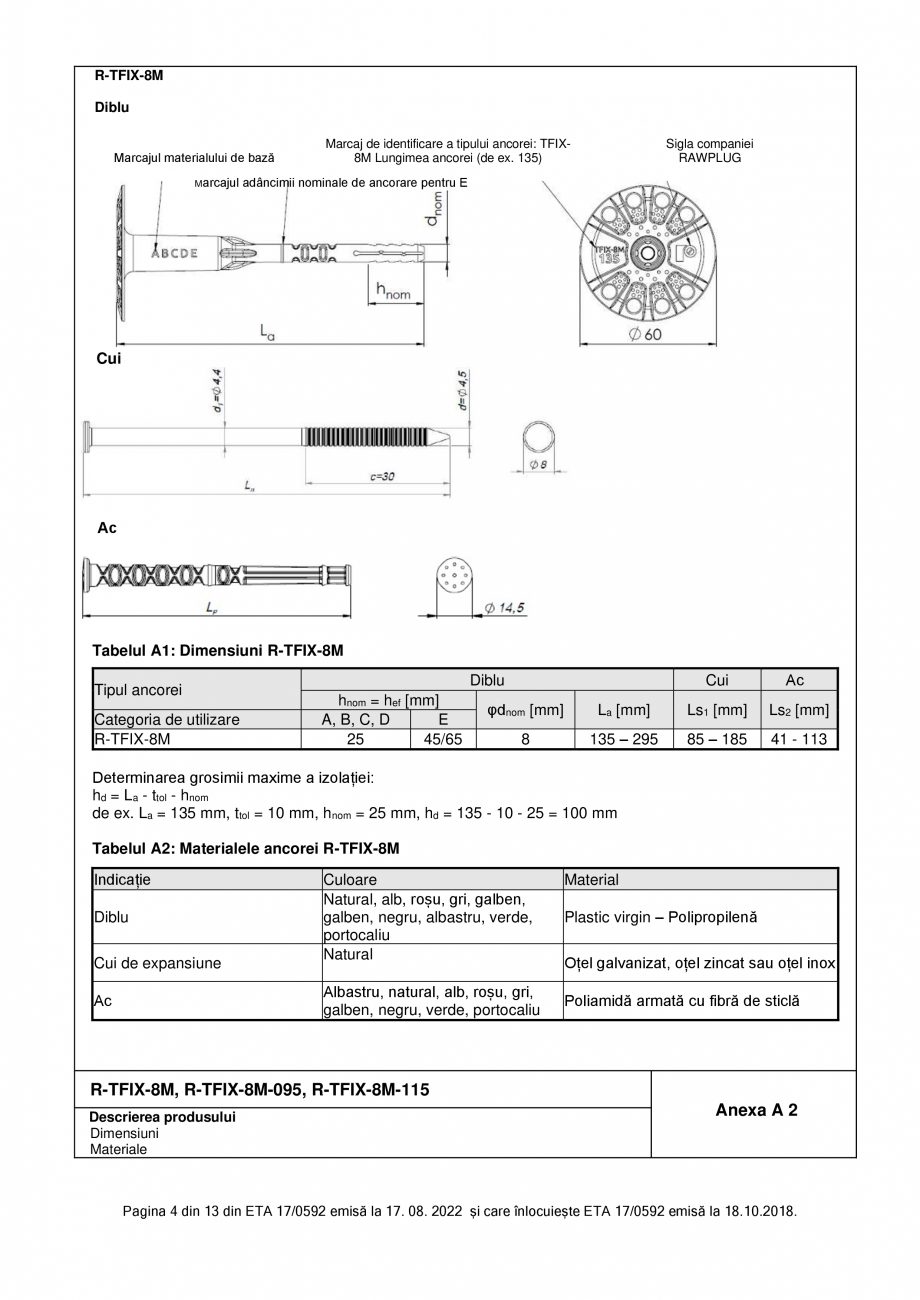

Pagina 7 - Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare...

aterialele ancorei R-TFIX-8M Indicație Diblu Cui de expansiune Culoare Natural, alb, roșu, gri, galben, galben, negru, albastru, verde, portocaliu Natural Albastru, natural, alb, roșu, gri, galben, negru, verde, portocaliu Ac Material Plastic virgin – Polipropilenă Oțel galvanizat, oțel zincat sau oțel inox Poliamidă armată cu fibră de sticlă R-TFIX-8M, R-TFIX-8M-095, R-TFIX-8M-115 Descrierea produsului Dimensiuni Materiale Anexa A 2 Pagina 4 din 13 din ETA 17/0592 emisă la 17. 08. 2022 și care înlocuiește ETA 17/0592 emisă la 18.10.2018. R-TFIX-8M-095, R-TFIX-8M-115 Diblu Marcajul materialului de bază Marcaj de identificare a tipului ancorei: TFIX-8M Lungimea ancorei (095-115) Sigla companiei RAWPLUG Cui Tabelul A3: Dimensiuni R-TFIX-8M-095, R-TFIX-8M-115 Diblu Tipul ancorei hnom = hef [mm] φdnom [mm] La [mm] Categoria de utilizare A, B, C, D E R-TFIX-8M-095 25 45 8 95 - 115 R-TFIX-8M-115 Determinarea grosimii maxime a izolației: hd = La - ttol - hnom

Pagina 7-Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare produs...

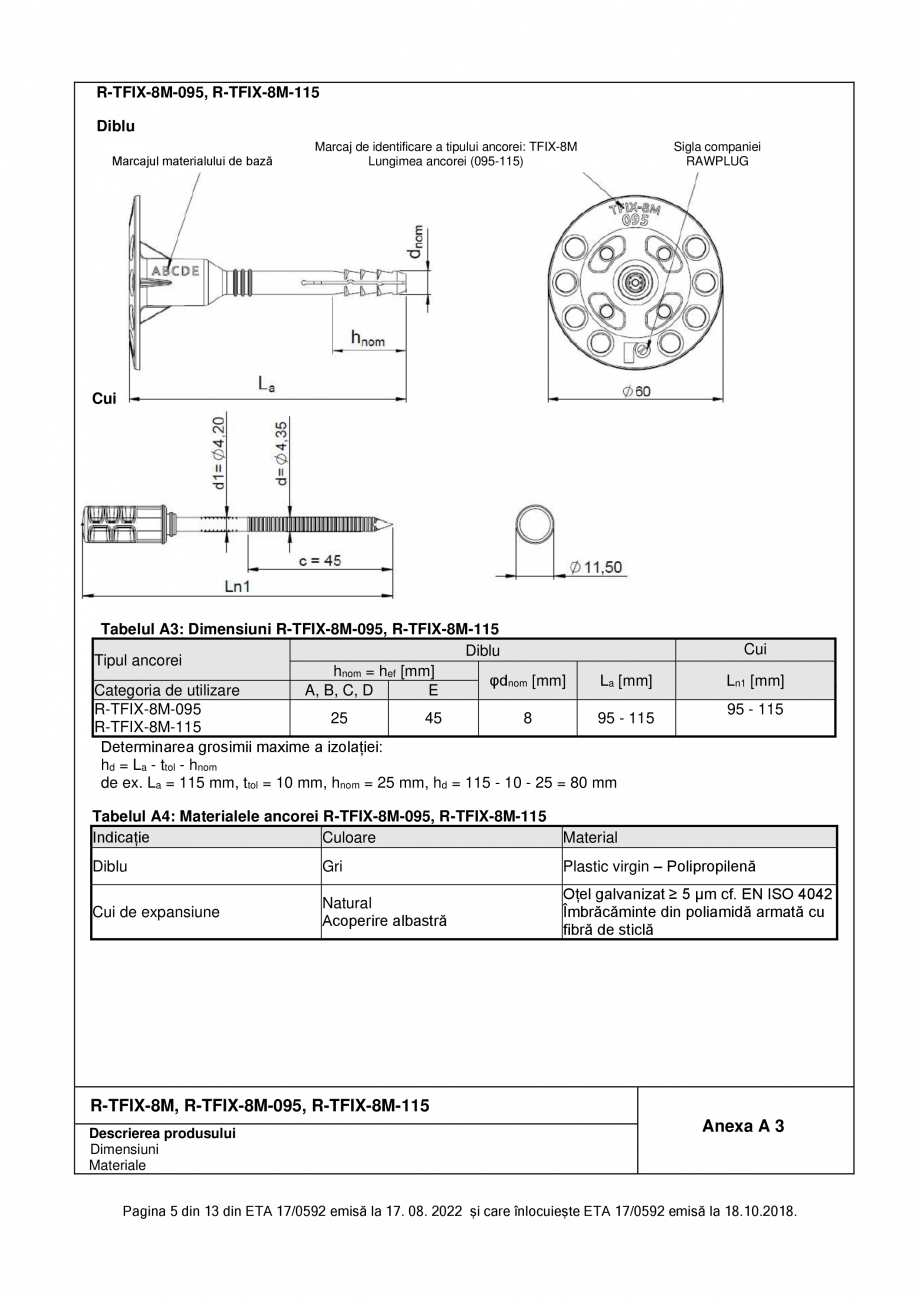

Pagina 8 - Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare...

de ex. La = 115 mm, ttol = 10 mm, hnom = 25 mm, hd = 115 - 10 - 25 = 80 mm Cui Ln1 [mm] 95 - 115 Tabelul A4: Materialele ancorei R-TFIX-8M-095, R-TFIX-8M-115 Indicație Culoare Material Diblu Gri Plastic virgin – Polipropilenă Cui de expansiune Natural Acoperire albastră Oțel galvanizat ≥ 5 μm cf. EN ISO 4042 Îmbrăcăminte din poliamidă armată cu fibră de sticlă R-TFIX-8M, R-TFIX-8M-095, R-TFIX-8M-115 Descrierea produsului Dimensiuni Materiale Anexa A 3 Pagina 5 din 13 din ETA 17/0592 emisă la 17. 08. 2022 și care înlocuiește ETA 17/0592 emisă la 18.10.2018. Plăci suplimentare Tabelul A5: Materialele plăcilor suplimentare Placă R-KWL-90, KWL-90PP KWL-110PP R-KWL-140 Diametru 90 110 140 Culoare Natural, alb, roșu, gri, galben, galben, negru, albastru, verde, portocaliu Material Plastic virgin PA6 + GF, PP R-TFIX-8M, R-TFIX-8M-095, R-TFIX-8M-115 Anexa A 4 Descrierea produsului Plăci suplimentare Pagina 6 din 13 din ETA 17/0592 emisă la 17. 08.

Pagina 8-Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare produs...

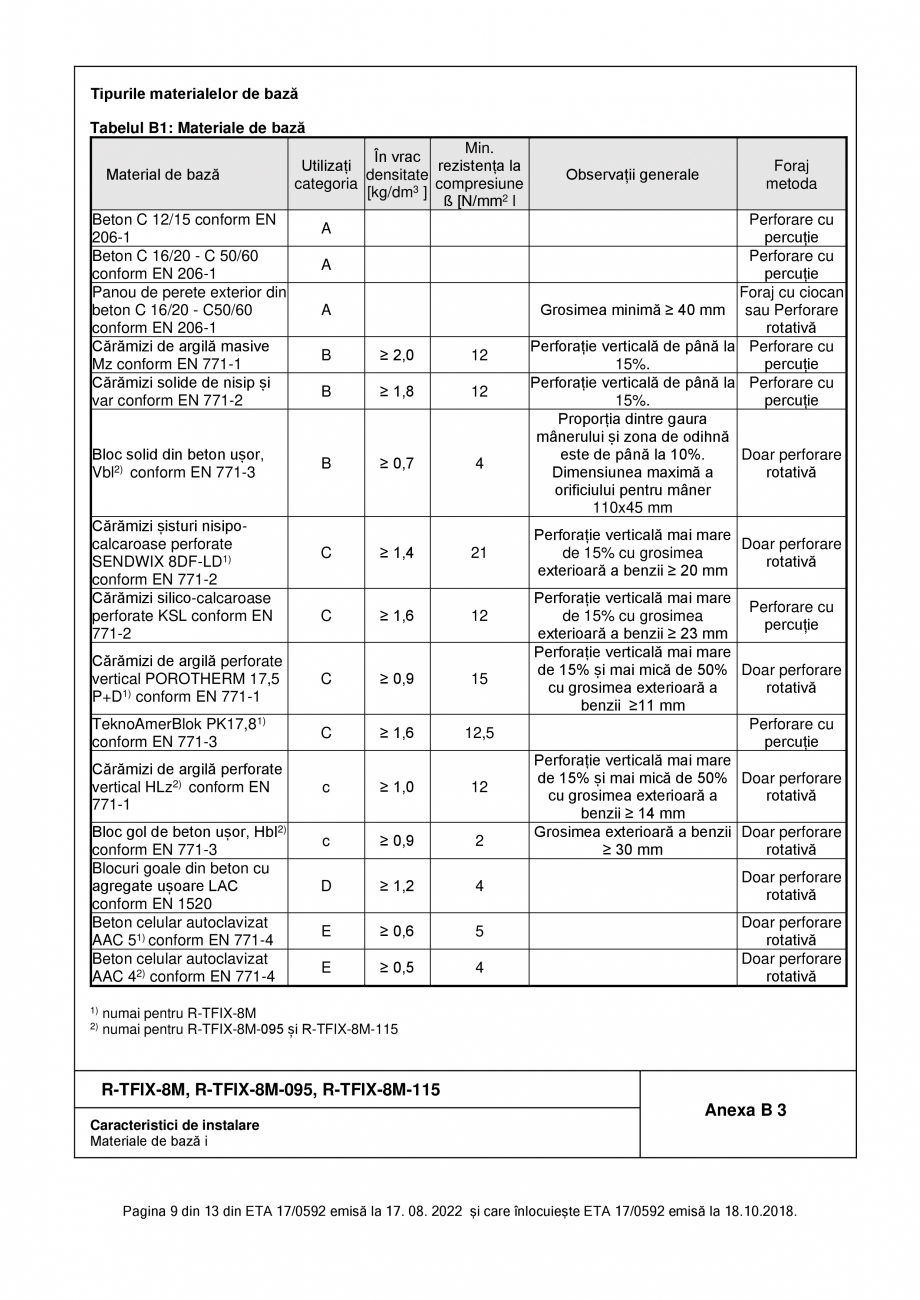

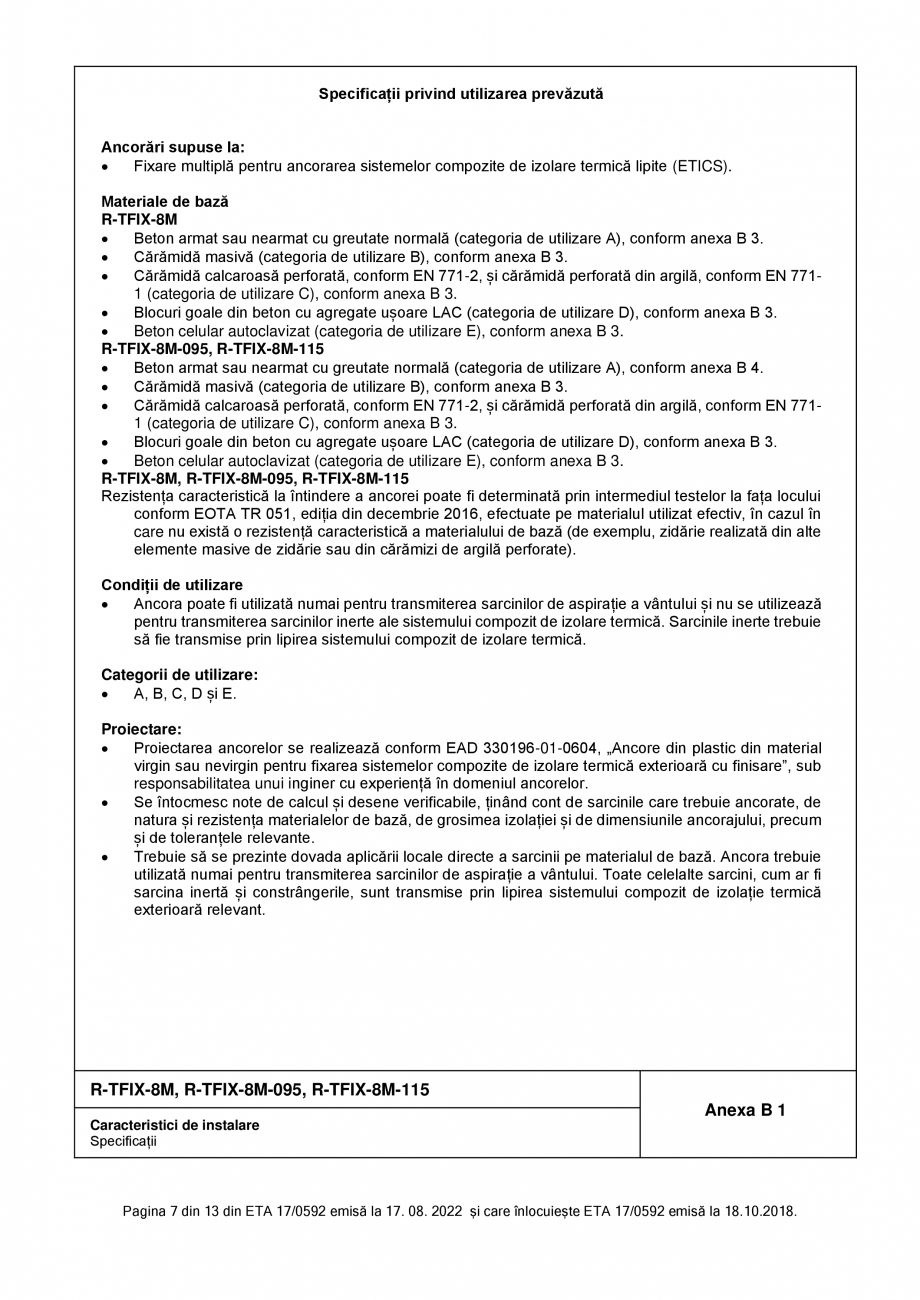

Pagina 9 - Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare...

2022 și care înlocuiește ETA 17/0592 emisă la 18.10.2018. Specificații privind utilizarea prevăzută Ancorări supuse la: • Fixare multiplă pentru ancorarea sistemelor compozite de izolare termică lipite (ETICS). Materiale de bază R-TFIX-8M • Beton armat sau nearmat cu greutate normală (categoria de utilizare A), conform anexa B 3. • Cărămidă masivă (categoria de utilizare B), conform anexa B 3. • Cărămidă calcaroasă perforată, conform EN 771-2, și cărămidă perforată din argilă, conform EN 7711 (categoria de utilizare C), conform anexa B 3. • Blocuri goale din beton cu agregate ușoare LAC (categoria de utilizare D), conform anexa B 3. • Beton celular autoclavizat (categoria de utilizare E), conform anexa B 3. R-TFIX-8M-095, R-TFIX-8M-115 • Beton armat sau nearmat cu greutate normală (categoria de utilizare A), conform anexa B 4. • Cărămidă masivă (categoria de utilizare B), conform anexa B 3. • Cărămidă calcaroasă perforată, conf

Pagina 9-Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare produs...

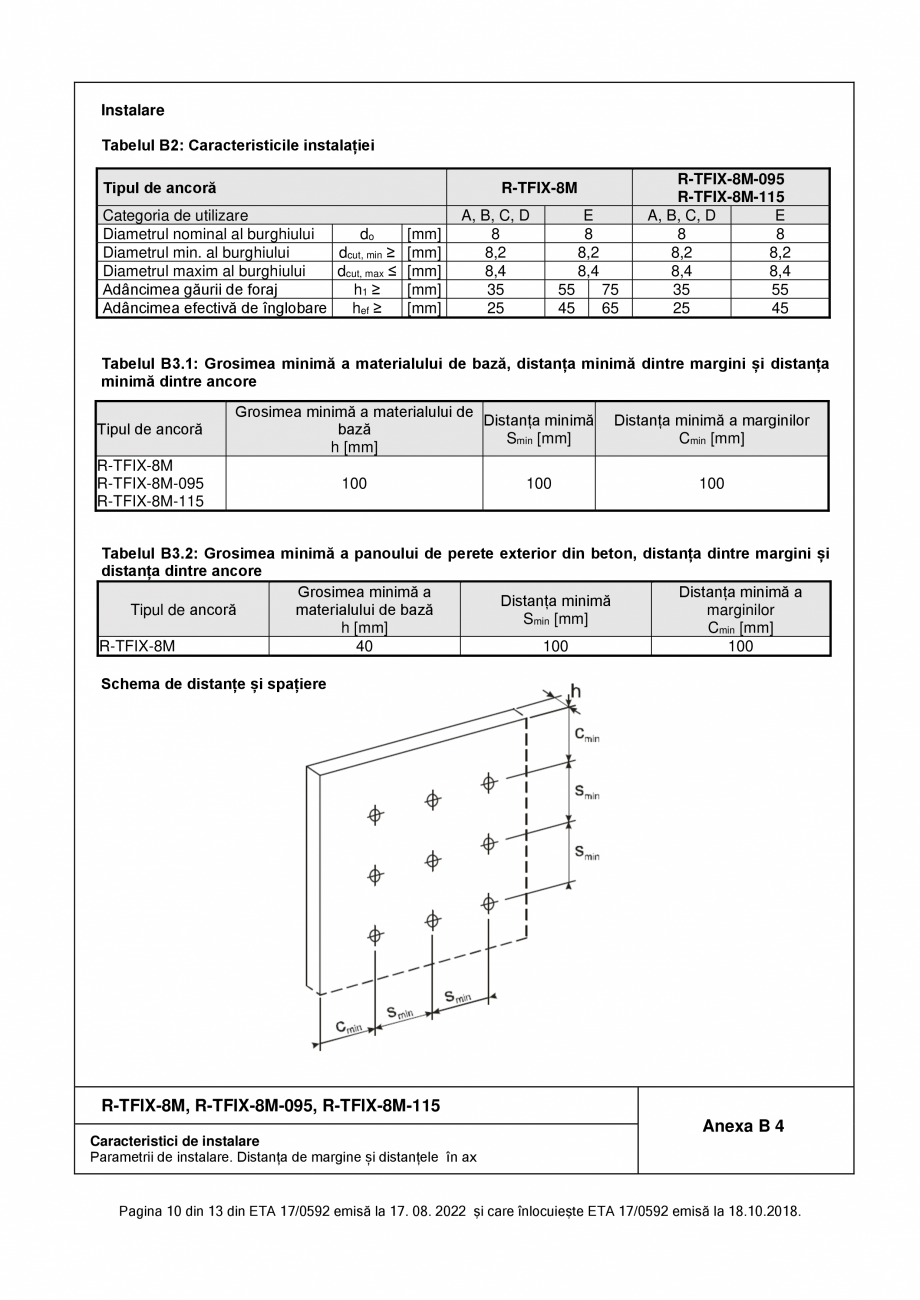

Pagina 10 - Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M...

orm EN 771-2, și cărămidă perforată din argilă, conform EN 7711 (categoria de utilizare C), conform anexa B 3. • Blocuri goale din beton cu agregate ușoare LAC (categoria de utilizare D), conform anexa B 3. • Beton celular autoclavizat (categoria de utilizare E), conform anexa B 3. R-TFIX-8M, R-TFIX-8M-095, R-TFIX-8M-115 Rezistența caracteristică la întindere a ancorei poate fi determinată prin intermediul testelor la fața locului conform EOTA TR 051, ediția din decembrie 2016, efectuate pe materialul utilizat efectiv, în cazul în care nu există o rezistență caracteristică a materialului de bază (de exemplu, zidărie realizată din alte elemente masive de zidărie sau din cărămizi de argilă perforate). Condiții de utilizare • Ancora poate fi utilizată numai pentru transmiterea sarcinilor de aspirație a vântului și nu se utilizează pentru transmiterea sarcinilor inerte ale sistemului compozit de izolare termică. Sarcinile inerte trebuie să fie transm

Pagina 10-Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare produs...

Pagina 11 - Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M...

ise prin lipirea sistemului compozit de izolare termică. Categorii de utilizare: • A, B, C, D și E. Proiectare: • Proiectarea ancorelor se realizează conform EAD 330196-01-0604, „Ancore din plastic din material virgin sau nevirgin pentru fixarea sistemelor compozite de izolare termică exterioară cu finisare”, sub responsabilitatea unui inginer cu experiență în domeniul ancorelor. • Se întocmesc note de calcul și desene verificabile, ținând cont de sarcinile care trebuie ancorate, de natura și rezistența materialelor de bază, de grosimea izolației și de dimensiunile ancorajului, precum și de toleranțele relevante. • Trebuie să se prezinte dovada aplicării locale directe a sarcinii pe materialul de bază. Ancora trebuie utilizată numai pentru transmiterea sarcinilor de aspirație a vântului. Toate celelalte sarcini, cum ar fi sarcina inertă și constrângerile, sunt transmise prin lipirea sistemului compozit de izolație termică exterioară relevant.

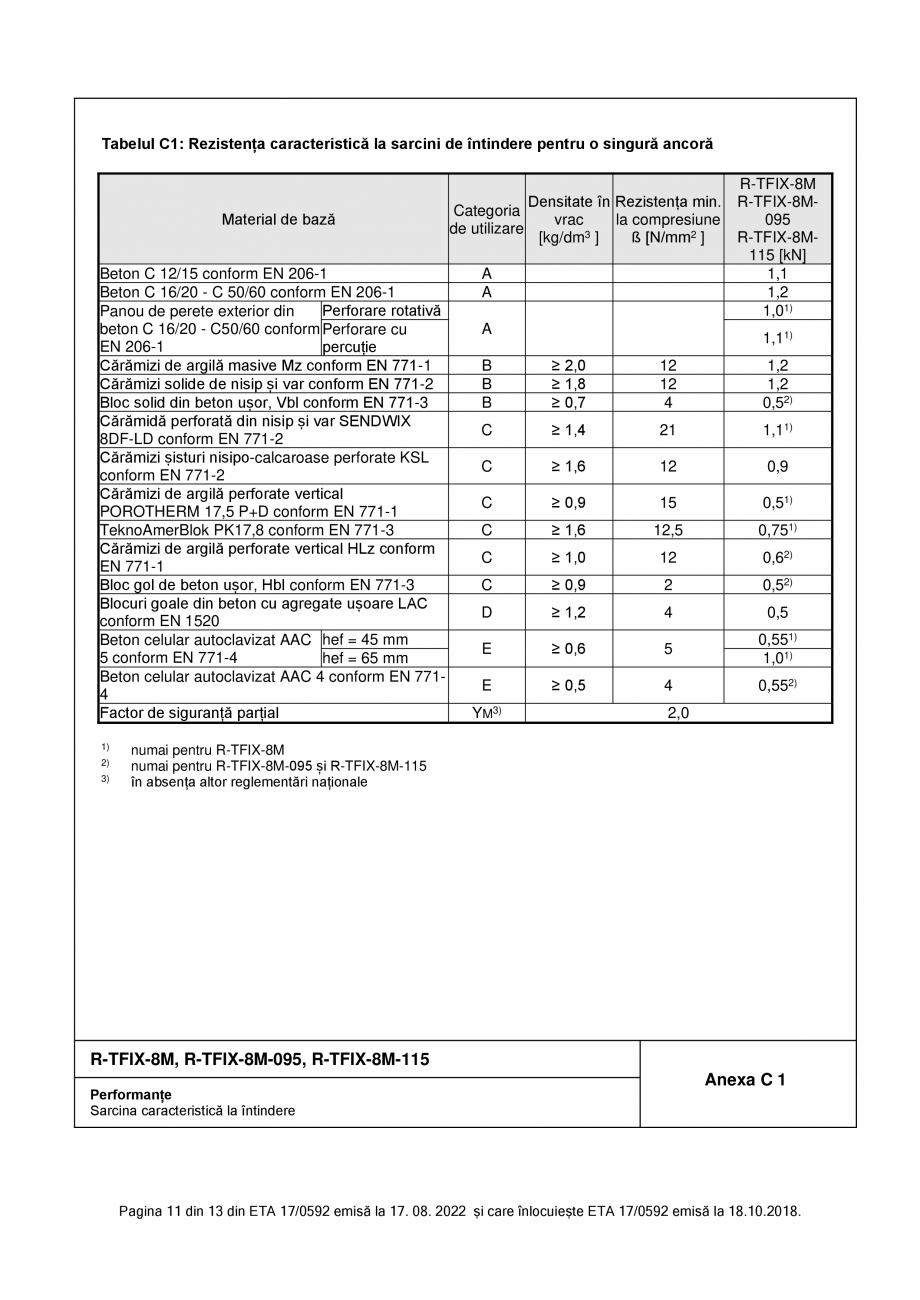

Pagina 11-Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare produs...

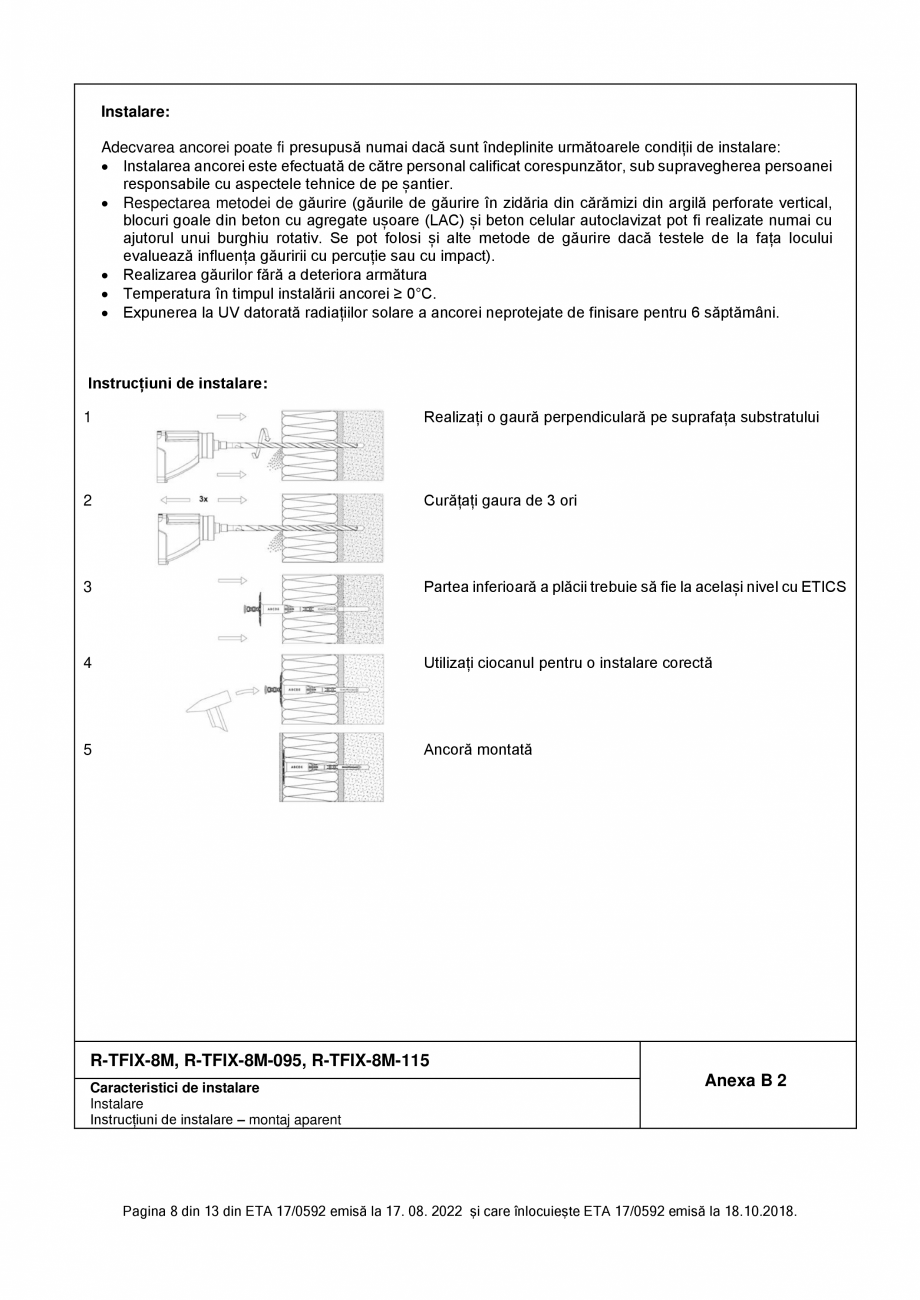

Pagina 12 - Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M...

R-TFIX-8M, R-TFIX-8M-095, R-TFIX-8M-115 Anexa B 1 Caracteristici de instalare Specificații Pagina 7 din 13 din ETA 17/0592 emisă la 17. 08. 2022 și care înlocuiește ETA 17/0592 emisă la 18.10.2018. Instalare: Adecvarea ancorei poate fi presupusă numai dacă sunt îndeplinite următoarele condiții de instalare: • Instalarea ancorei este efectuată de către personal calificat corespunzător, sub supravegherea persoanei responsabile cu aspectele tehnice de pe șantier. • Respectarea metodei de găurire (găurile de găurire în zidăria din cărămizi din argilă perforate vertical, blocuri goale din beton cu agregate ușoare (LAC) și beton celular autoclavizat pot fi realizate numai cu ajutorul unui burghiu rotativ. Se pot folosi și alte metode de găurire dacă testele de la fața locului evaluează influența găuririi cu percuție sau cu impact). • Realizarea găurilor fără a deteriora armătura • Temperatura în timpul instalării ancorei ≥ 0°C. • Expune

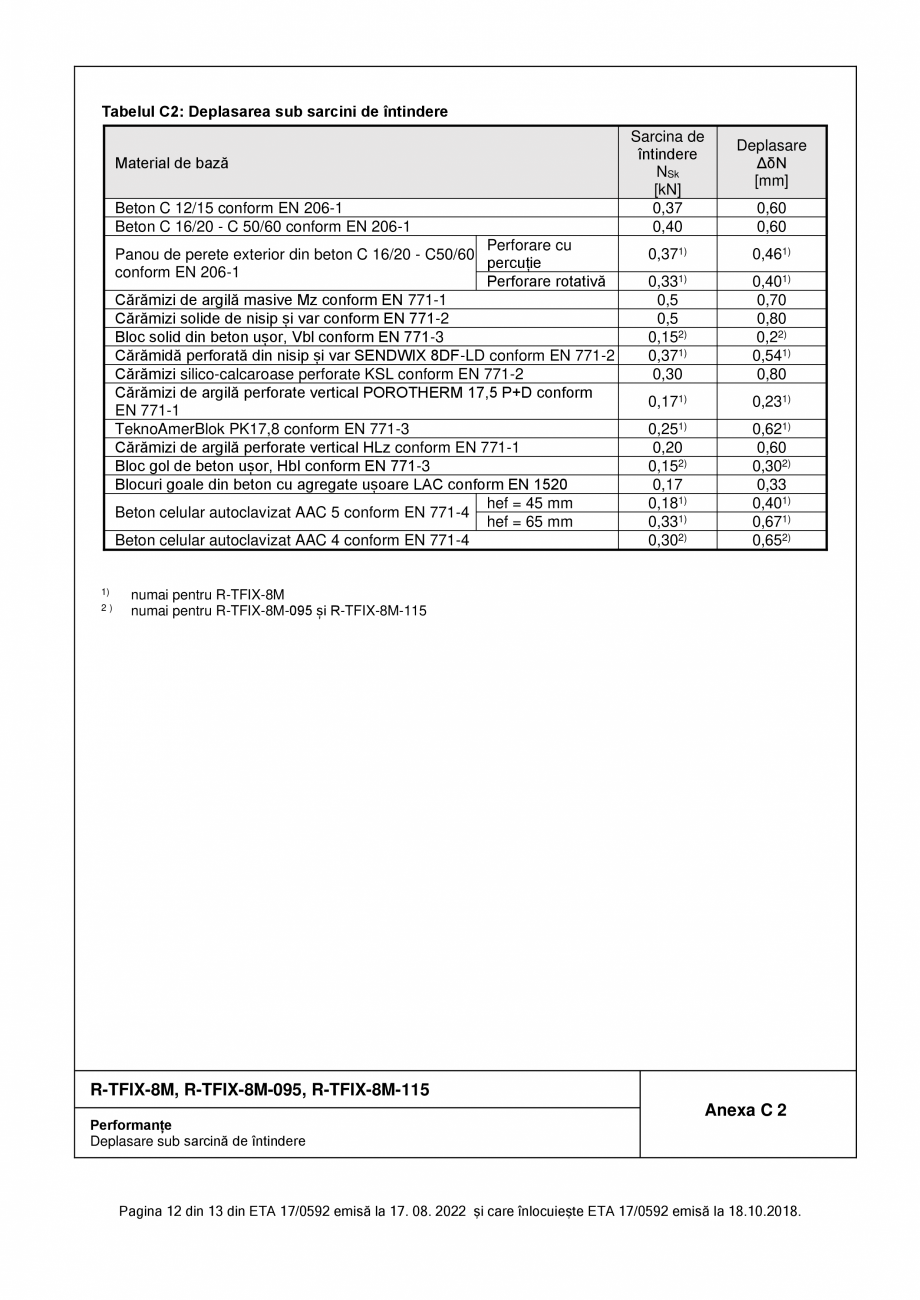

Pagina 12-Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M Certificare produs...

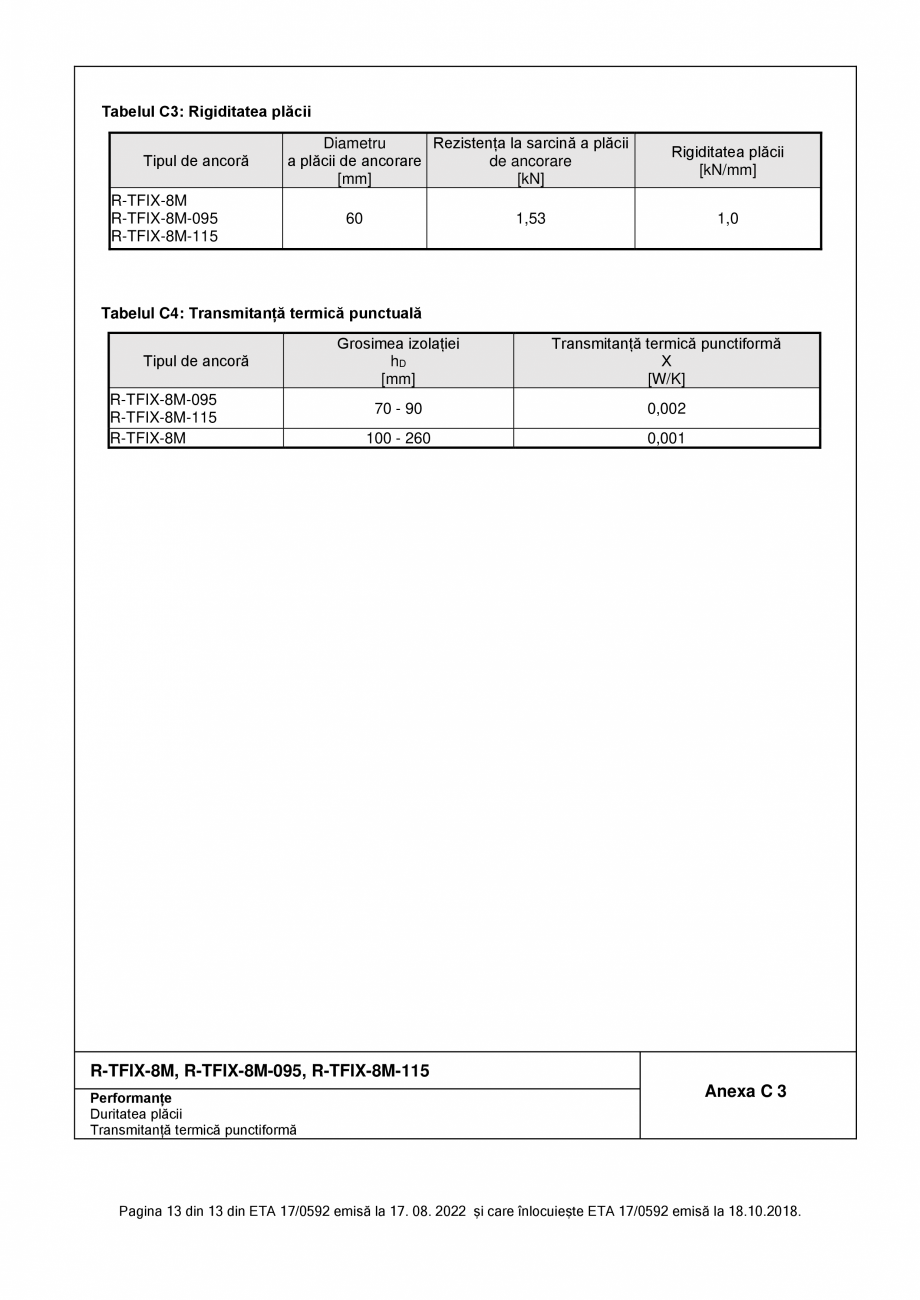

Pagina 13 - Agrement - ETA 17-0592 pentru diblu premium cu cui metalic RAWLPLUG R-TFIX-8M...

rea la UV datorată radiațiilor solare a ancorei neprotejate de finisare pentru 6 săptămâni. Instrucțiuni de instalare: 1 Realizați o gaură perpendiculară pe suprafața substratului 2 Curățați gaura de 3 ori 3 Partea inferioară a plăcii trebuie să fie la același nivel cu ETICS 4 Utilizați ciocanul pentru o instalare corectă 5 Ancoră montată R-TFIX-8M, R-TFIX-8M-095, R-TFIX-8M-115 Caracteristici de instalare Instalare Instrucțiuni de instalare – montaj aparent Anexa B 2 Pagina 8 din 13 din ETA 17/0592 emisă la 17. 08. 2022 și care înlocuiește ETA 17/0592 emisă la 18.10.2018. Tipurile materialelor de bază Tabelul B1: Materiale de bază Material de bază Beton C 12/15 conform EN 206-1 Beton C 16/20 - C 50/60 conform EN 206-1 Panou de perete exterior din beton C 16/20 - C50/60 conform EN 206-1 Cărămizi de argilă masive Mz conform EN 771-1 Cărămizi solide de nisip și var conform EN 771-2 Min. În vrac Utilizați rezistența la densitate cate
