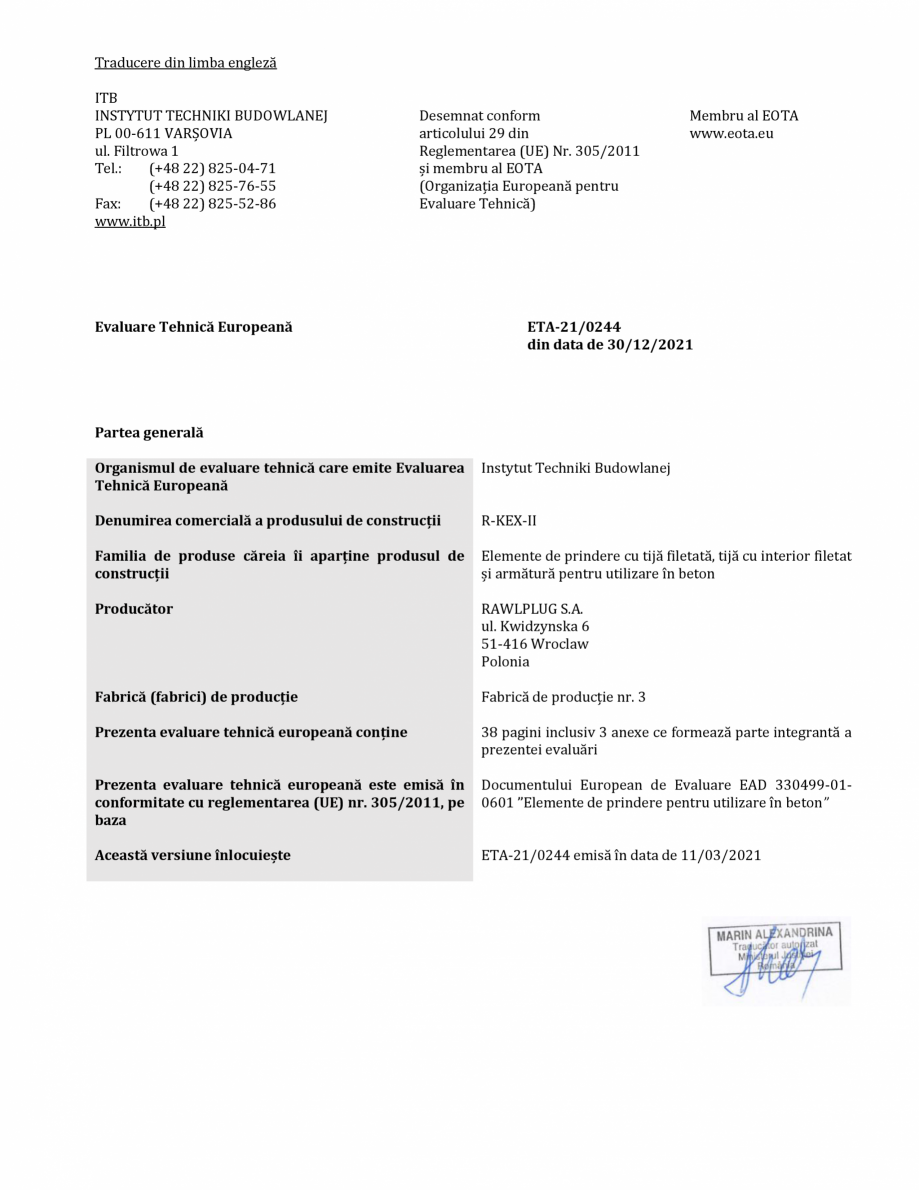

Agrement ETA 13-0244 pentru ancora chimică R-KEX II RAWLPLUG
Tip documentatie: Certificare produs
Salvează pdf
Full screen
Traducere din limba engleză
ITB
INSTYTUT TECHNIKI BUDOWLANEJ
PL 00-611 VARȘOVIA
ul. Filtrowa 1
Tel.:
(+48 22) 825-04-71
(+48 22) 825-76-55
Fax:
(+48 22) 825-52-86
www.itb.pl
Desemnat conform
articolului 29 din
Reglementarea (UE) Nr. 305/2011
și membru al EOTA
(Organizația Europeană pentru
Evaluare Tehnică)
Evaluare Tehnică Europeană
Membru al EOTA
www.eota.eu
ETA-21/0244
din data de 30/12/2021
Partea generală
Organismul de evaluare tehnică care emite Evaluarea
Tehnică Europeană
Instytut Techniki Budowlanej
Denumirea comercială a produsului de construcții
R-KEX-II
Familia de produse căreia îi aparține produsul de
construcții
Elemente de prindere cu tijă filetată, tijă cu interior filetat
și armătură pentru utilizare în beton
Producător
RAWLPLUG S.A.
ul. Kwidzynska 6
51-416 Wroclaw
Polonia
Fabrică (fabrici) de producție
Fabrică de producție nr. 3
Prezenta evaluare tehnică europeană conține
38 pagini inclusiv 3 anexe ce formează parte inte
grantă a
prezentei evaluări
Prezenta evaluare tehnică europeană este emisă în
conformitate cu reglementarea (UE) nr. 305/2011, pe
baza
Documentului European de Evaluare EAD 330499-010601 ”Elemente de prindere pentru utilizare în beton”
Această versiune înlocuiește
ETA-21/0244 emisă în data de 11/03/2021

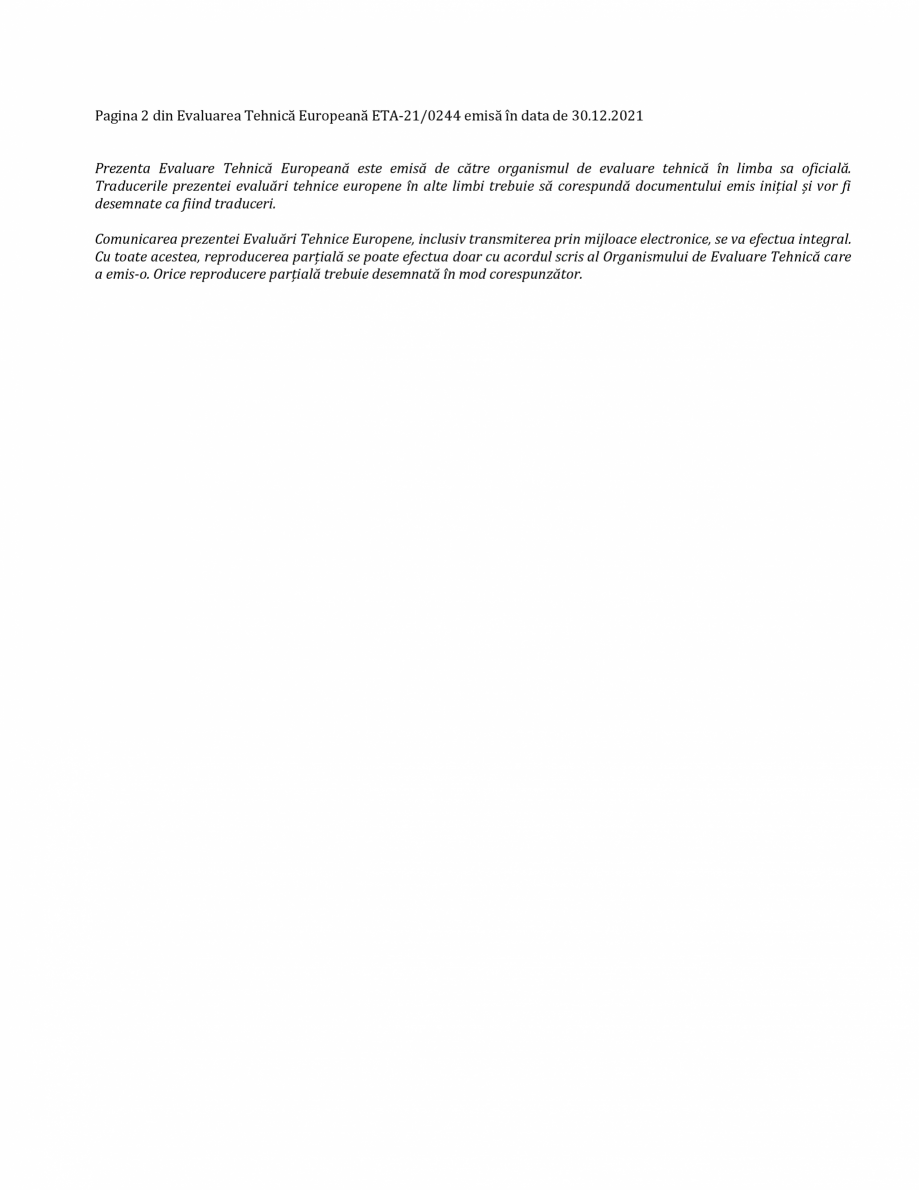

Pagina 2 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Prezenta Evaluare Tehnică Europeană este emisă de către organismul de evaluare tehnică în limba sa oficială.
Traducerile prezentei evaluări tehnice europene în alte limbi trebuie să corespundă documentului emis inițial și vor fi
desemnate ca fiind traduceri.
Comunicarea prezentei Evaluări Tehnice Europene, inclusiv transmiterea prin mijloace electronice, se va efectua integral.
Cu toate acestea, reproducerea parțială se poate efectua doar cu acordul scris al Organismului de Evaluare Tehnică care
a emis-o. Orice reproducere parțială trebuie desemnată în mod core
spunzător.

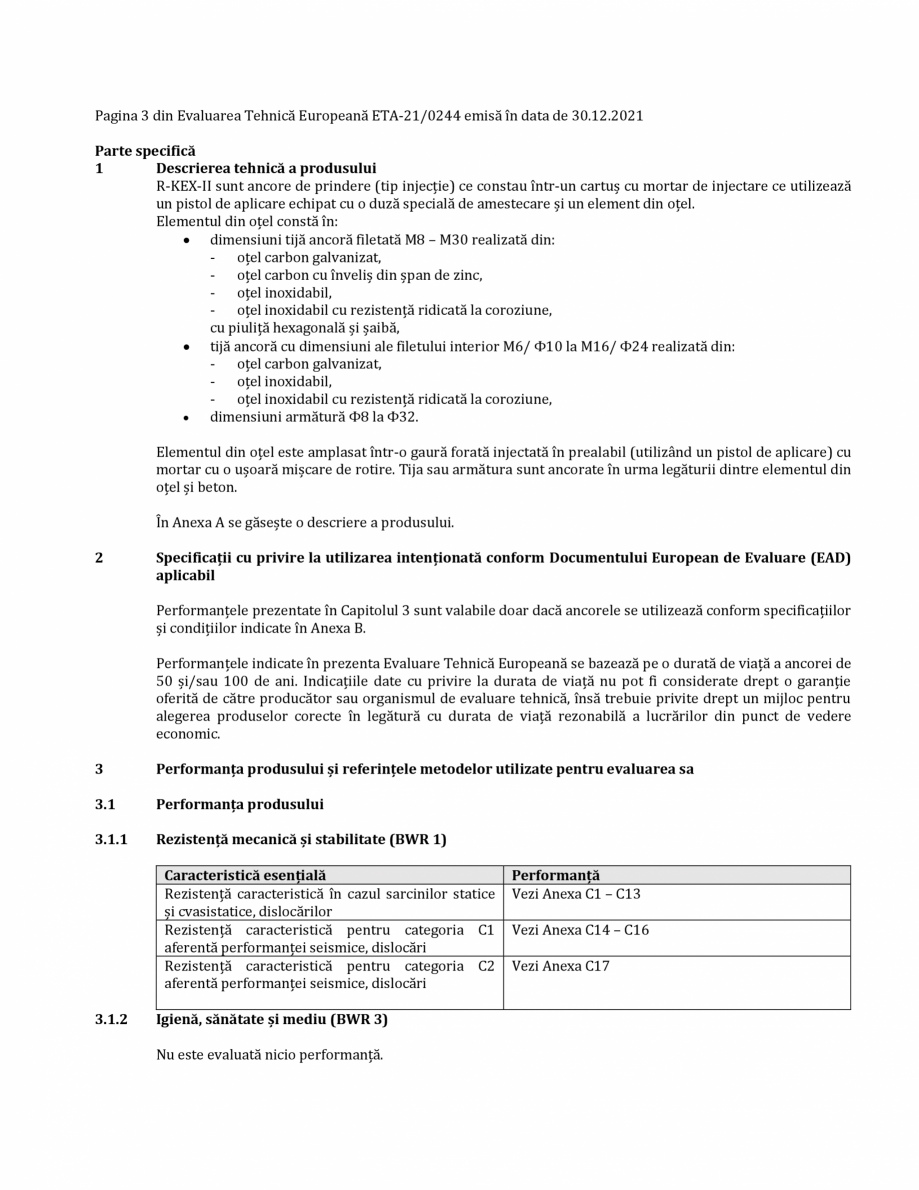

Pagina 3 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Parte specifică
1
Descrierea tehnică a produsului
R-KEX-II sunt ancore de prindere (tip injecție) ce constau într-un cartuș cu mortar de injectare ce utilizează
un pistol de aplicare echipat cu o duză specială de amestecare și un element din oțel.
Elementul din oțel constă în:
• dimensiuni tijă ancoră filetată M8 – M30 realizată din:
- oțel carbon galvanizat,
- oțel carbon cu înveliș din șpan de zinc,
- oțel inoxidabil,
- oțel inoxidabil cu rezistență ridicată la coroziune,
cu piuliță hexagonală și șaibă,
• tijă ancoră cu dimensiuni ale filetului interior M6/ Φ10 la M16/ Φ24 realizată din:
- oțel carbon galvanizat,
- oțel inoxidabil,
- oțel inoxidabil cu rezistență ridicată la coroziune,
•
dimensiuni armătură Φ8 la Φ32.
Elementul din oțel este amplasat într-o gaură forată injectată în prealabil (utilizând un pistol de aplicare
) cu
mortar cu o ușoară mișcare de rotire. Tija sau armătura sunt ancorate în urma legăturii dintre elementul din
oțel și beton.
În Anexa A se găsește o descriere a produsului.
2
Specificații cu privire la utilizarea intenționată conform Documentului European de Evaluare (EAD)
aplicabil
Performanțele prezentate în Capitolul 3 sunt valabile doar dacă ancorele se utilizează conform specificațiilor
și condițiilor indicate în Anexa B.
Performanțele indicate în prezenta Evaluare Tehnică Europeană se bazează pe o durată de viață a ancorei de
50 și/sau 100 de ani. Indicațiile date cu privire la durata de viață nu pot fi considerate drept o garanție
oferită de către producător sau organismul de evaluare tehnică, însă trebuie privite drept un mijloc pentru
alegerea produselor corecte în legătură cu durata de viață rezonabilă a lucrărilor din punct de vedere
economic.
3
Performanța produsului și referințele metodelor utilizate pentru evaluare
a sa
3.1
Performanța produsului
3.1.1
Rezistență mecanică și stabilitate (BWR 1)
Caracteristică esențială
Rezistență caracteristică în cazul sarcinilor statice
și cvasistatice, dislocărilor
Rezistență caracteristică pentru categoria C1
aferentă performanței seismice, dislocări
Rezistență caracteristică pentru categoria C2
aferentă performanței seismice, dislocări
3.1.2
Igienă, sănătate și mediu (BWR 3)
Nu este evaluată nicio performanță.
Performanță
Vezi Anexa C1 – C13
Vezi Anexa C14 – C16
Vezi Anexa C17

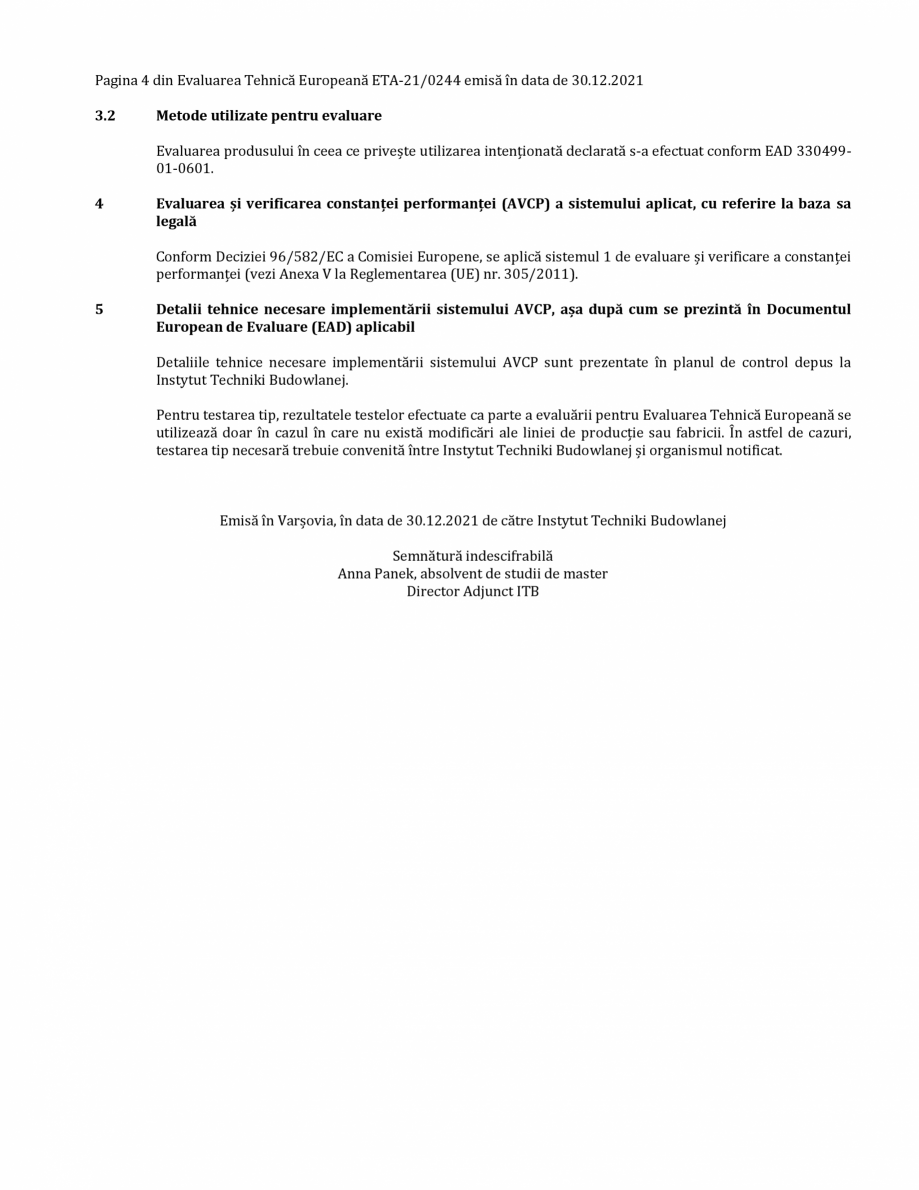

Pagina 4 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
3.2
Metode utilizate pentru evaluare
Evaluarea produsului în ceea ce privește utilizarea intenționată declarată s-a efectuat conform EAD 33049901-0601.
4
Evaluarea și verificarea constanței performanței (AVCP) a sistemului aplicat, cu referire la baza sa
legală
Conform Deciziei 96/582/EC a Comisiei Europene, se aplică sistemul 1 de evaluare
i verificare a constanței
performanței (vezi Anexa V la Reglementarea (UE) nr. 305/2011).
5
Detalii tehnice necesare implementării sistemului AVCP, așa după cum se prezintă în Documentul
European de Evaluare (EAD) aplicabil
Detaliile tehnice necesare implementării sistemului AVCP sunt prezentate în planul de control depus la
Instytut Techniki Budowlanej.
Pentru testarea tip, rezultatele testelor efectuate ca parte a evaluării pentru Evaluarea Tehnică Europeană se
utilizează doar în cazul în care nu există modificări ale liniei de producție sau fabricii. În astfel de cazuri,
testarea tip necesară trebuie convenită între Instytut Techniki Budowlanej și organismul notificat.
Emisă în Varșovia, în data de 30.12.2021 de către Instytut Techniki Budowlanej
Semnătură indescifrabilă
Anna Panek, absolvent de studii de master
Director Adjunct ITB

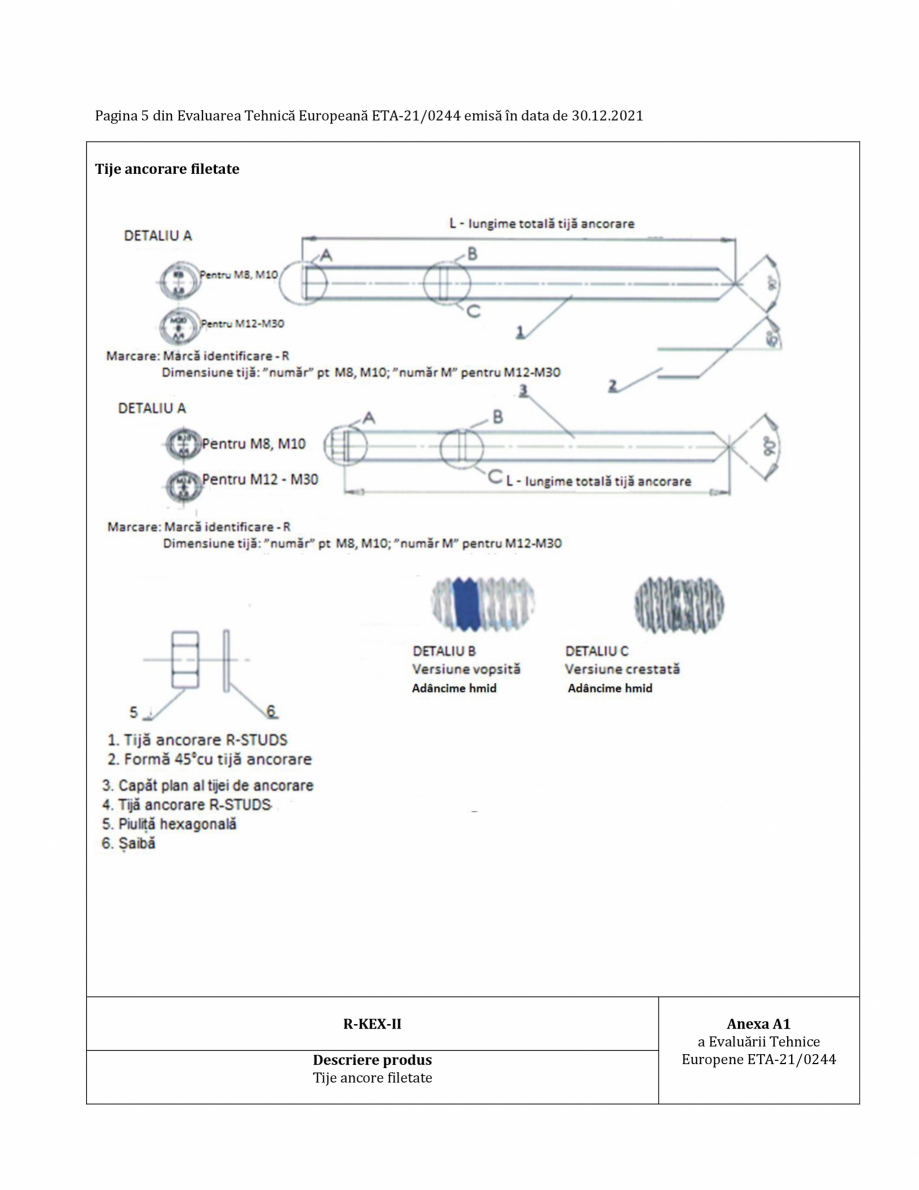

Pagina 5 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Tije ancorare filetate
R-KEX-
II
Descriere produs
Tije ancore filetate
Anexa A1
a Evaluării Tehnice
Europene ETA-21/0244

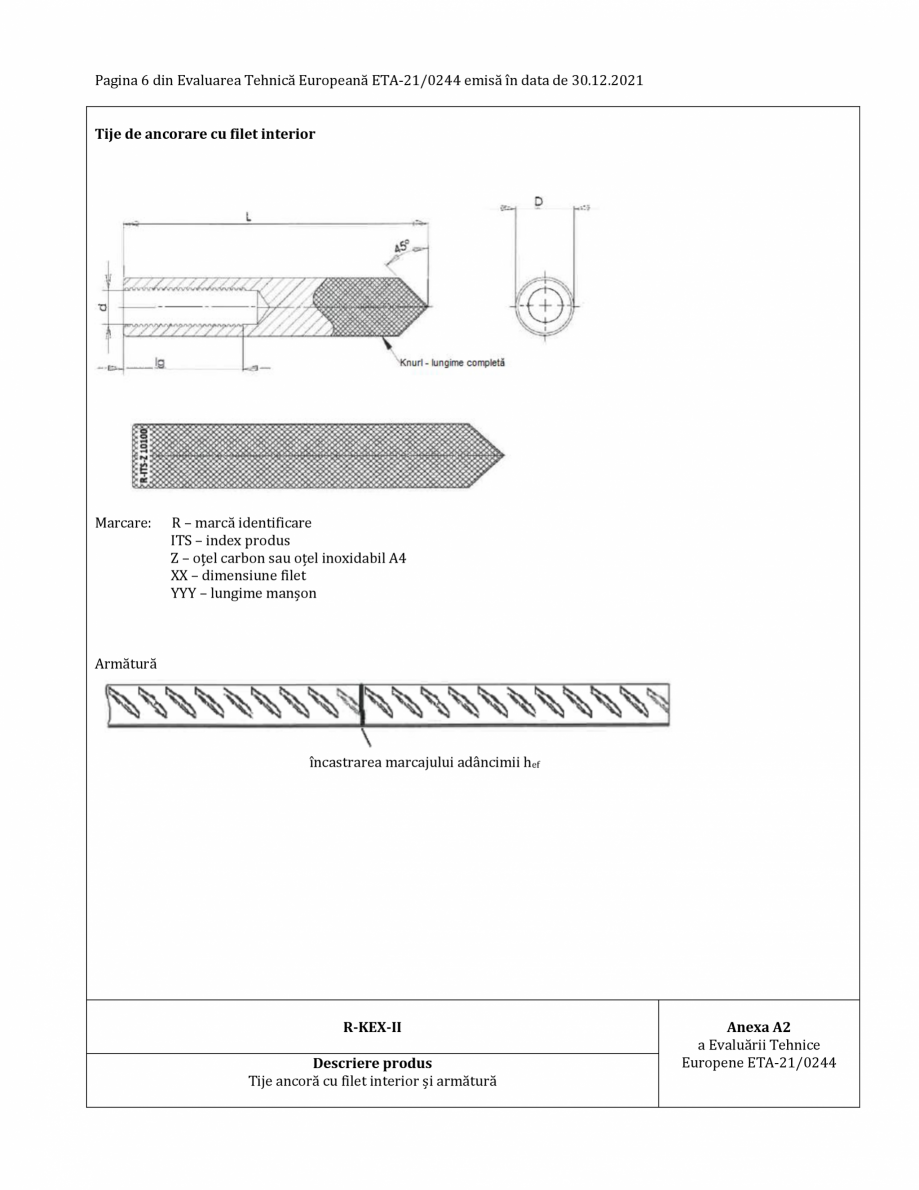

Pagina 6 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Tije de ancorare cu filet interior
Marcare:
R – marcă identificare
ITS – index produs
Z – oțel carbon sau oțel inoxidabil A4
XX – dimensiune filet
YYY – lungime manșon
Armătură
încastrarea marcajului adâncimii hef
R-KEX-II
Descriere produs
Tije ancoră cu filet interior și armătură
Anexa A2
a Evaluării Tehnice
Europene ETA-21/0244

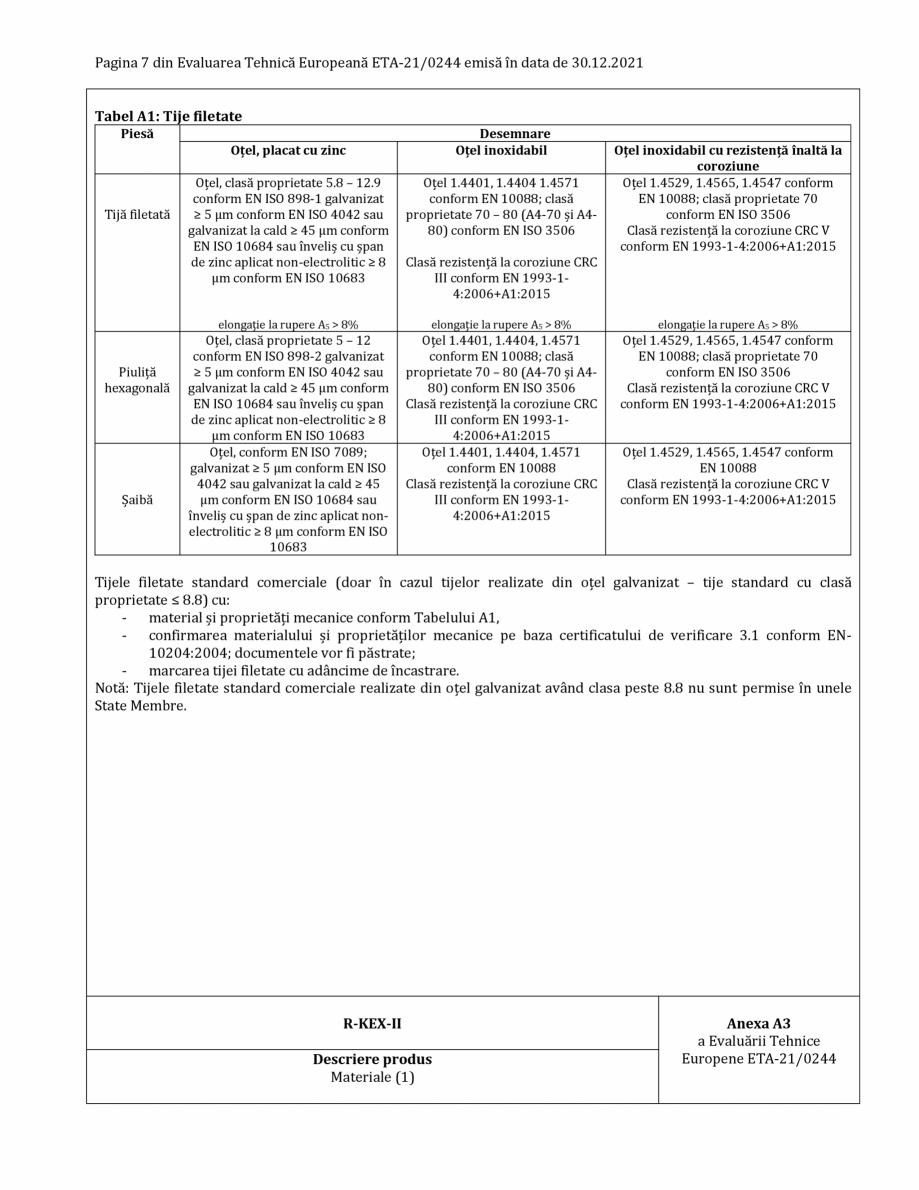

Pagina 7 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Tabel A1: Tije filetate
Piesă
Desemnare
Oțel inoxidabil
Oțel, placat cu zinc
Tijă filetată
Piuliță
hexagonală
Șaibă
Oțel, clasă proprietate 5.8 – 12.9
conform EN ISO 898-1 galvanizat
≥ 5 μm conform EN ISO 4042 sau
galvanizat la cald ≥ 45 μm conform
EN ISO 10684 sau înveliș cu șpan
de zinc aplicat non-electrolitic ≥ 8
μm conform EN ISO 106
83
Oțel 1.4401, 1.4404 1.4571
conform EN 10088; clasă
proprietate 70 – 80 (A4-70 și A480) conform EN ISO 3506
Oțel inoxidabil cu rezistență înaltă la
coroziune
Oțel 1.4529, 1.4565, 1.4547 conform
EN 10088; clasă proprietate 70
conform EN ISO 3506
Clasă rezistență la coroziune CRC V
conform EN 1993-1-4:2006+A1:2015
Clasă rezistență la coroziune CRC
III conform EN 1993-14:2006+A1:2015
elongație la rupere A5 > 8%
elongație la rupere A5 > 8%
elongație la rupere A5 > 8%
Oțel, clasă proprietate 5 – 12
conform EN ISO 898-2 galvanizat
≥ 5 μm conform EN ISO 4042 sau
galvanizat la cald ≥ 45 μm conform
EN ISO 10684 sau înveliș cu șpan
de zinc aplicat non-electrolitic ≥ 8
μm conform EN ISO 10683
Oțel, conform EN ISO 7089;
galvanizat ≥ 5 μm conform EN ISO
4042 sau galvanizat la cald ≥ 45
μm conform EN ISO 10684 sau
înveliș cu șpan de zinc aplicat nonelectrolitic ≥ 8 μm conform EN ISO
10683
Oțel 1.4401, 1.4404, 1.4571
conform EN 10088; clas
proprietate 70 – 80 (A4-70 și A480) conform EN ISO 3506
Clasă rezistență la coroziune CRC
III conform EN 1993-14:2006+A1:2015
Oțel 1.4401, 1.4404, 1.4571
conform EN 10088
Clasă rezistență la coroziune CRC
III conform EN 1993-14:2006+A1:2015
Oțel 1.4529, 1.4565, 1.4547 conform
EN 10088; clasă proprietate 70
conform EN ISO 3506
Clasă rezistență la coroziune CRC V
conform EN 1993-1-4:2006+A1:2015
Oțel 1.4529, 1.4565, 1.4547 conform
EN 10088
Clasă rezistență la coroziune CRC V
conform EN 1993-1-4:2006+A1:2015
Tijele filetate standard comerciale (doar în cazul tijelor realizate din oțel galvanizat – tije standard cu clasă
proprietate ≤ 8.8) cu:
- material și proprietăți mecanice conform Tabelului A1,
- confirmarea materialului și proprietăților mecanice pe baza certificatului de verificare 3.1 conform EN10204:2004; documentele vor fi păstrate;
- marcarea tijei filetate cu adâncime de încastrare.
Notă: Tijele filetate standard comerciale realizate din
oțel galvanizat având clasa peste 8.8 nu sunt permise în unele
State Membre.
R-KEX-II
Descriere produs
Materiale (1)
Anexa A3
a Evaluării Tehnice
Europene ETA-21/0244

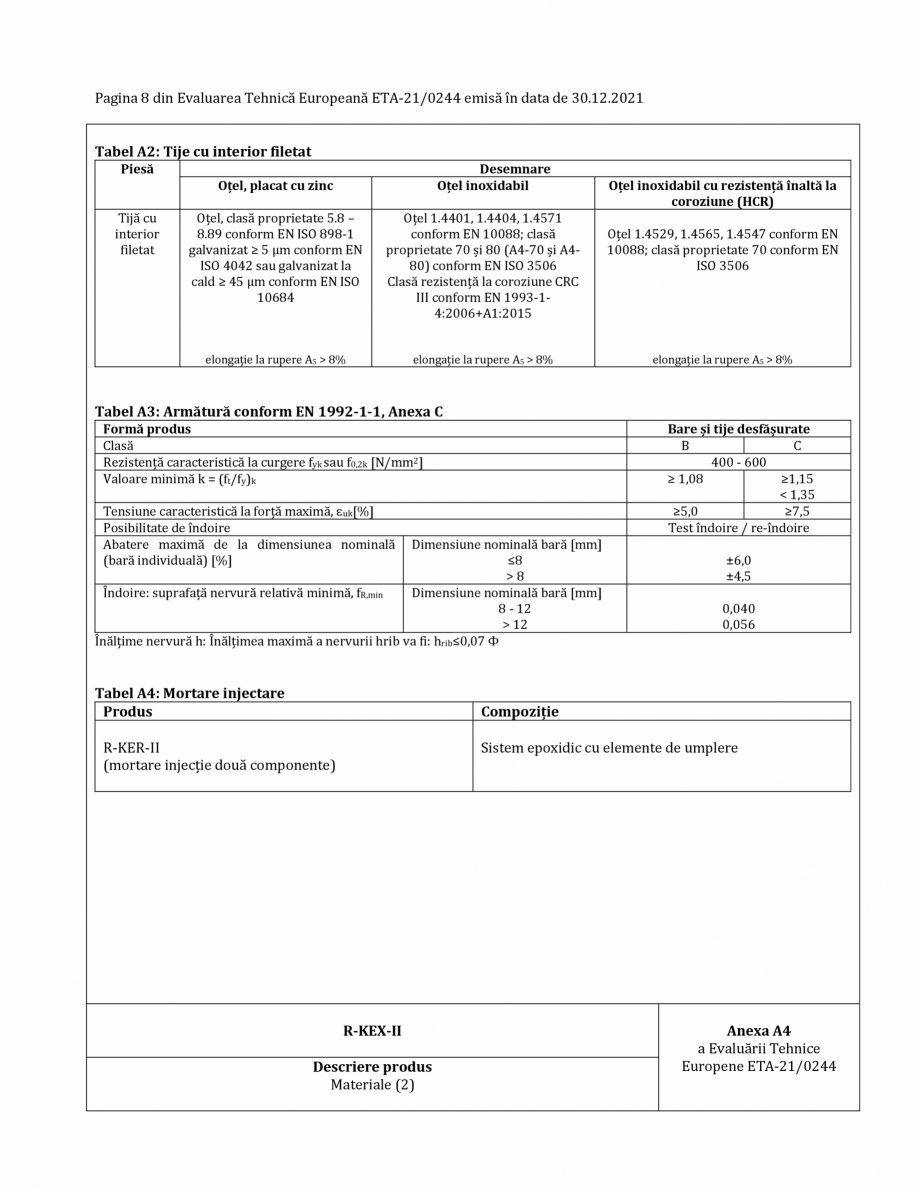

Pagina 8 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Tabel A2: Tije cu interior filetat
Piesă
Desemnare
Oțel inoxidabil
Oțel, placat cu zinc
Tijă cu
interior
filetat
Oțel, clasă proprietate 5.8 –
8.89 conform EN ISO 898-1
galvanizat ≥ 5 μm conform EN
ISO 4042 sau galvanizat la
cald ≥ 45 μm conform EN ISO
10684
Oțel 1.4401, 1.4404, 1.4571
conform EN 10088; clasă
proprietate 70 și 80 (A4-70 și A480) conform EN ISO 3506
Clasă rezistență la coroziune CRC
III conform EN 1993-14:2006+A1:2015
elongație la rupere A5 > 8%
elongație la rupere A5 > 8%
Oțel inoxidabil cu rezistență înaltă la
coroziune (HCR)
Oțel 1.4529, 1.4565, 1.4547 conform EN
10088; clasă proprietate 70 conform EN
ISO 3506
elongație la rupere A5 > 8%
Tabel A3: Armătură conform EN 199
2-1-1, Anexa C
Formă produs
Clasă
Rezistență caracteristică la curgere fyk sau f0,2k [N/mm2]
Valoare minimă k = (ft/fy)k
Bare și tije desfășurate
B
C
400 - 600
≥ 1,08
≥1,15
< 1,35
≥5,0
≥7,5
Test îndoire / re-îndoire
Tensiune caracteristică la forță maximă, ɛuk[%]
Posibilitate de îndoire
Abatere maximă de la dimensiunea nominală
(bară individuală) [%]
Dimensiune nominală bară [mm]
≤8
>8
Îndoire: suprafață nervură relativă minimă, fR,min
Dimensiune nominală bară [mm]
8 - 12
> 12
Înălțime nervură h: Înălțimea maximă a nervurii hrib va fi: hrib≤0,07 Φ
Tabel A4: Mortare injectare
Produs
±6,0
±4,5
0,040
0,056
Compoziție
R-KER-II
(mortare injecție două componente)
Sistem epoxidic cu elemente de umplere
R-KEX-II
Descriere produs
Materiale (2)
Anexa A4
a Evaluării Tehnice
Europene ETA-21/0244
Pagina 9 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021

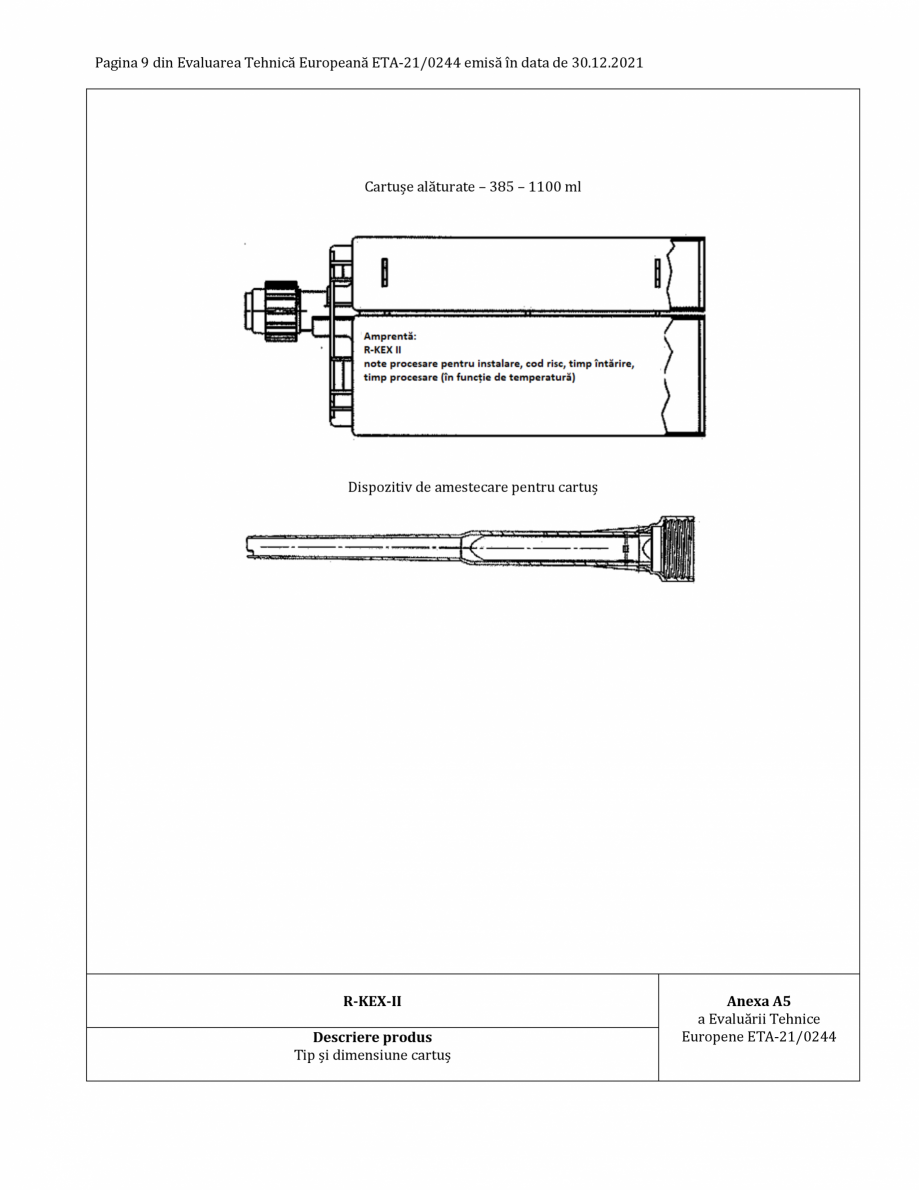

Cartușe alăturate – 385 – 1100 ml
Dispozit
iv de amestecare pentru cartuș
R-KEX-II
Descriere produs
Tip și dimensiune cartuș
Anexa A5
a Evaluării Tehnice
Europene ETA-21/0244

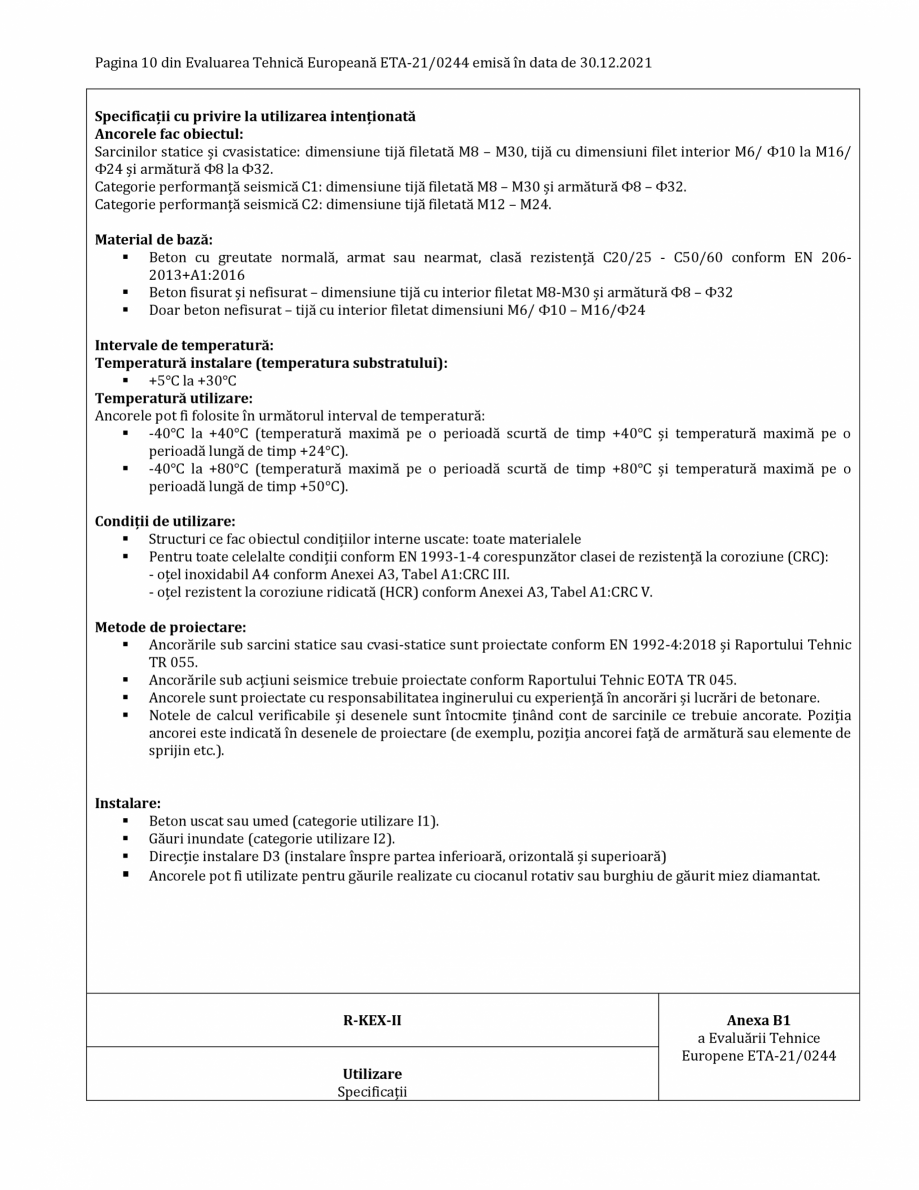

Pagina 10 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Specificații cu privire la utilizarea intenționată
Ancorele fac obiectul:
Sarcinilor statice și cvasistatice: dimensiune tijă filetată M8 – M30, tijă cu dimensiuni filet interior M6/ Φ10 la M16/
Φ24 și armătură Φ8 la Φ32.
Categorie performanță seismică C1: dimensiune tijă filetată M8 – M30 și armătură Φ8 – Φ32.
Categorie performanță seismică C2: dimensiune tijă filetată M12 – M24.
Material de bază:
▪ Beton cu greutate normală, armat sau nearmat, clasă rezistență C20/25 - C50/60 conform EN 2062013+A1:2016
▪ Beton fisurat și nefisurat – dimensiune tijă cu interior filetat M8-M30 și armătură Φ8 – Φ32
▪ Doar beton nefisurat – tijă cu interior filetat dimensiuni M6/ Φ10 – M16/Φ24
Intervale de temperatur
:
Temperatură instalare (temperatura substratului):
▪ +5°C la +30°C
Temperatură utilizare:
Ancorele pot fi folosite în următorul interval de temperatură:
▪ -40°C la +40°C (temperatură maximă pe o perioadă scurtă de timp +40°C și temperatură maximă pe o
perioadă lungă de timp +24°C).
▪ -40°C la +80°C (temperatură maximă pe o perioadă scurtă de timp +80°C și temperatură maximă pe o
perioadă lungă de timp +50°C).
Condiții de utilizare:
▪ Structuri ce fac obiectul condițiilor interne uscate: toate materialele
▪ Pentru toate celelalte condiții conform EN 1993-1-4 corespunzător clasei de rezistență la coroziune (CRC):
- oțel inoxidabil A4 conform Anexei A3, Tabel A1:CRC III.
- oțel rezistent la coroziune ridicată (HCR) conform Anexei A3, Tabel A1:CRC V.
Metode de proiectare:
▪ Ancorările sub sarcini statice sau cvasi-statice sunt proiectate conform EN 1992-4:2018 și Raportului Tehnic
TR 055.
▪ Ancorările sub acțiuni seismice trebui
e proiectate conform Raportului Tehnic EOTA TR 045.
▪ Ancorele sunt proiectate cu responsabilitatea inginerului cu experiență în ancorări și lucrări de betonare.
▪ Notele de calcul verificabile și desenele sunt întocmite ținând cont de sarcinile ce trebuie ancorate. Poziția
ancorei este indicată în desenele de proiectare (de exemplu, poziția ancorei față de armătură sau elemente de
sprijin etc.).
Instalare:
▪ Beton uscat sau umed (categorie utilizare I1).
▪ Găuri inundate (categorie utilizare I2).
▪ Direcție instalare D3 (instalare înspre partea inferioară, orizontală și superioară)
▪ Ancorele pot fi utilizate pentru găurile realizate cu ciocanul rotativ sau burghiu de găurit miez diamantat.
R-KEX-II
Utilizare
Specificații
Anexa B1
a Evaluării Tehnice
Europene ETA-21/0244

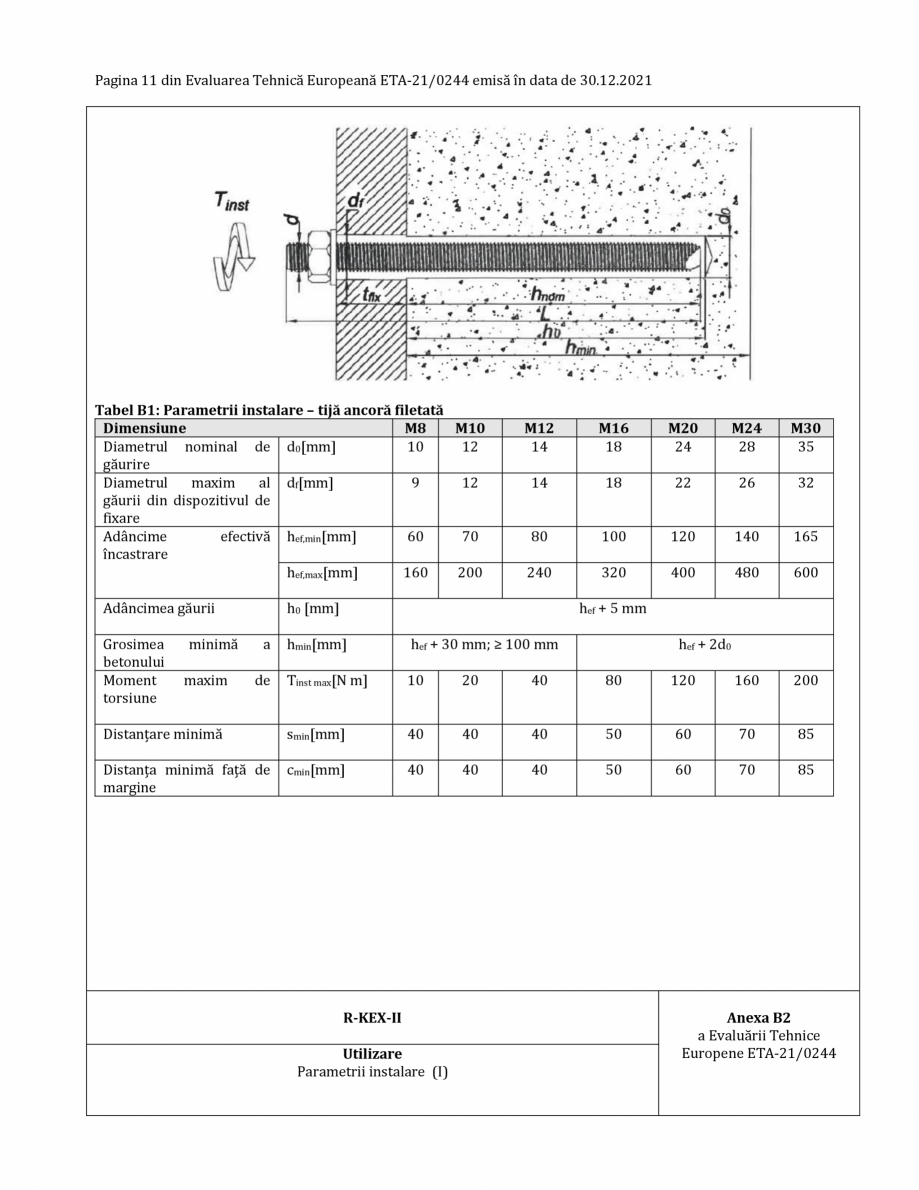

Pagina 11 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Tabel B1: Parametrii instalare – tijă ancoră filetată
Dimensiune
M8
M10
Diametru
l nominal de d0[mm]
10
12
găurire
Diametrul
maxim
al df[mm]
9
12
găurii din dispozitivul de
fixare
Adâncime
efectivă hef,min[mm]
60
70
încastrare
hef,max[mm]
160
200
Adâncimea găurii
Grosimea
betonului
Moment
torsiune
minimă
M12
14
M16
18
M20
24
M24
28
M30
35
14
18
22
26
32
80
100
120
140
165
240
320
400
480
600
h0 [mm]
hmin[mm]
hef + 30 mm; ≥ 100 mm
Tinst max[N m]
10
20
40
80
120
160
200
Distanțare minimă
smin[mm]
40
40
40
50
60
70
85
Distanța minimă față de
margine
cmin[mm]
40
40
40
50
60
70
85
maxim
a
hef + 5 mm
de
R-KEX-II
Utilizare
Parametrii instalare (I)
hef + 2d0
Anexa B2
a Evaluării Tehnice
Europene ETA-21/0244
Pagina 12 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021

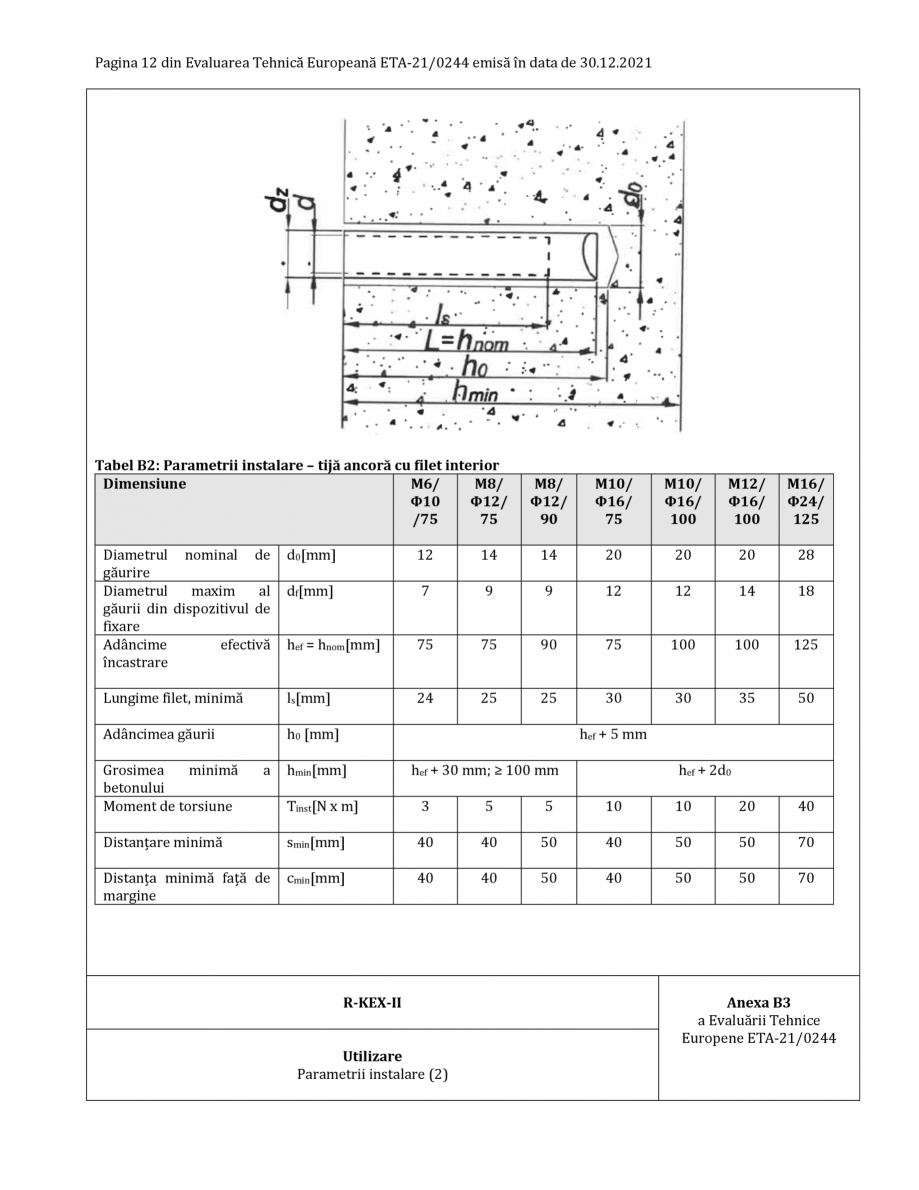

Tabel B2: Parametrii instalare – tijă ancoră cu filet interior
Dimensiune
M6/
M8/
Φ10
Φ12/
/75
75
M8/
Φ12/
90
M10/
Φ16/
75
M10/
Φ16/
100
M12/
Φ16/
100
M16/
Φ24/
125
Diametrul nominal de
găurir
e
Diametrul
maxim
al
găurii din dispozitivul de
fixare
Adâncime
efectivă
încastrare
d0[mm]
12
14
14
20
20
20
28
df[mm]
7
9
9
12
12
14
18
hef = hnom[mm]
75
75
90
75
100
100
125
Lungime filet, minimă
ls[mm]
24
25
25
30
30
35
50
Adâncimea găurii
h0 [mm]
Grosimea
minimă
betonului
Moment de torsiune
a
hef + 5 mm
hmin[mm]
hef + 30 mm; ≥ 100 mm
hef + 2d0
Tinst[N x m]
3
5
5
10
10
20
40
Distanțare minimă
smin[mm]
40
40
50
40
50
50
70
Distanța minimă față de
margine
cmin[mm]
40
40
50
40
50
50
70
R-KEX-II
Utilizare
Parametrii instalare (2)
Anexa B3
a Evaluării Tehnice
Europene ETA-21/0244
Pagina 13 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021

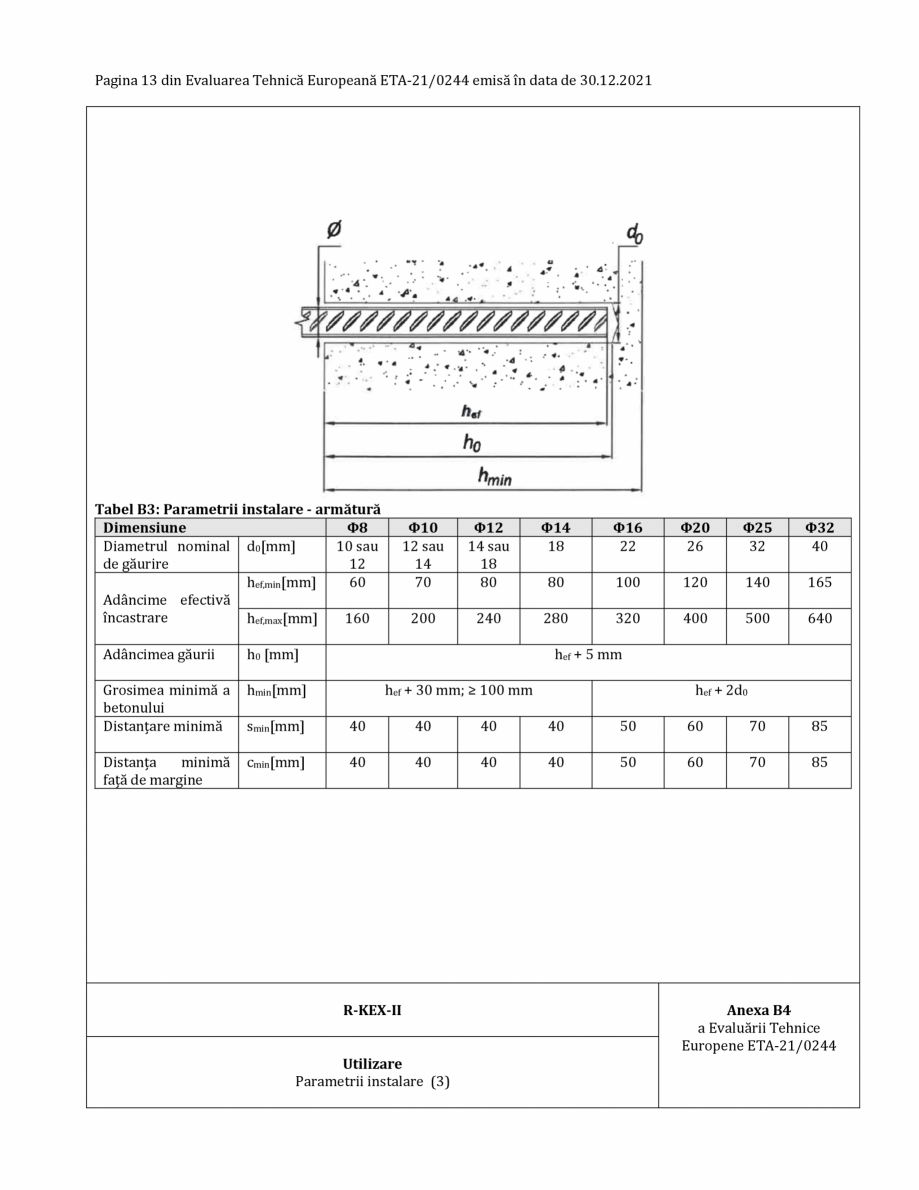

Tabel B3: Parametrii instalare - armătură
Dimensiune
Φ8
Diametrul nominal d0[mm]
10 sau
de găurire
12
hef,min[mm]
60
Adâncime efectivă
încastrare
hef,max[mm]
160
Φ10
12 sau
14
70
Φ12
14 sau
18
80
Φ14
18
Φ16
22
Φ20
26
Φ25
32
Φ32
40
80
100
120
140
165
200
240
280
320
400
500
640
Adâncimea găurii
h0 [mm]
hef + 5 mm
Grosimea minimă a
betonului
Distanțare minimă
hmin[mm]
smin[mm]
40
40
40
40
50
60
70
85
Distanța
minimă
față de margine
cmin[mm]
40
40
40
40
50
60
70
85
hef + 30 mm; ≥ 100 mm
R-KEX-II
Utilizare
Parametrii instalare (3)
hef + 2d0
Anexa B4
a Evaluării Tehnice
Europene ETA-21/0244

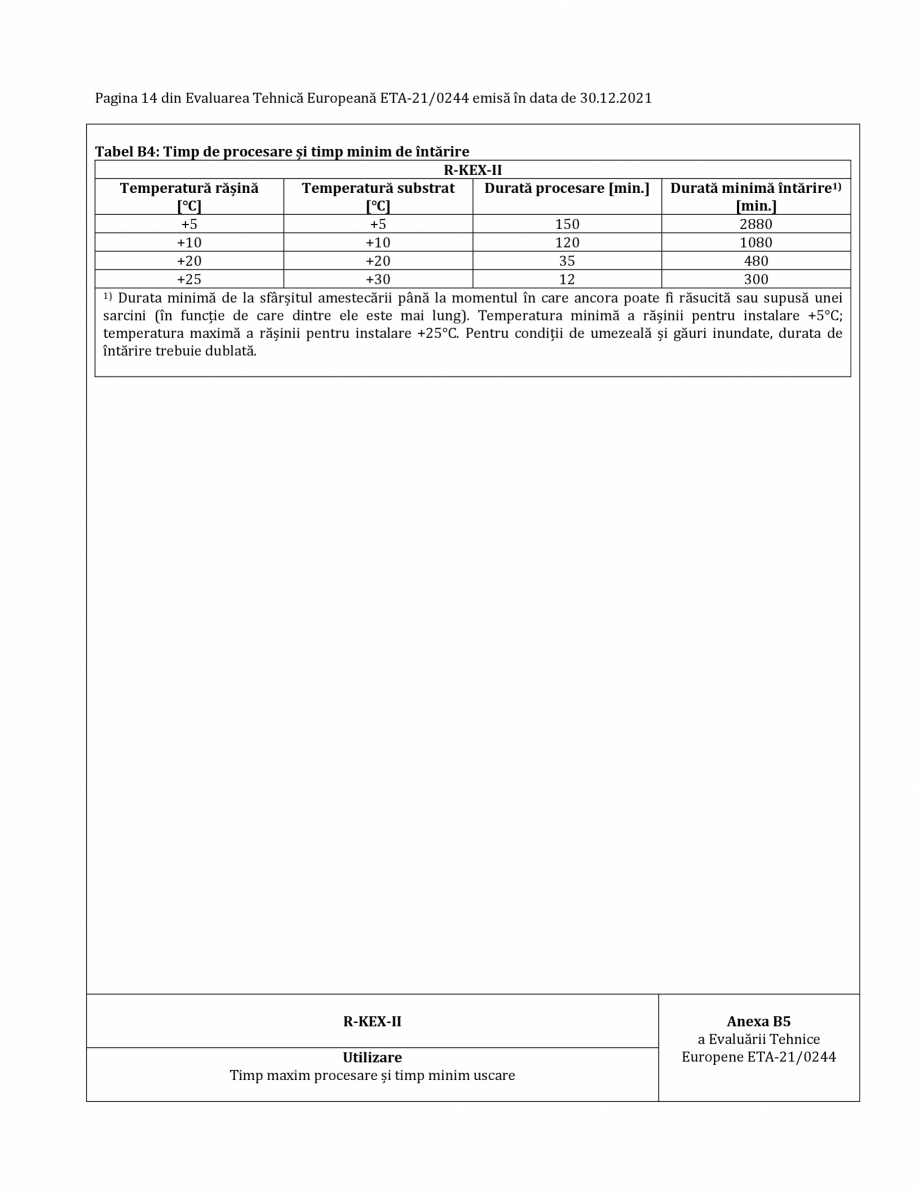

Pagina 14 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Tabel B4: Timp de procesare și timp minim de întărire
R-KEX-II
Temperatură rășină
Temperatură substrat
Durată procesare [min.] Durată minimă întărire1)
[°C]
[°C]
[min.]
+5
+5
150
2880
+10
+10
120
1080
+20
+20
35
480
+25
+30
12
300
1) Durata minimă de la sfârșitul amestecării până la momentul în care ancora poate fi răsucită sau supusă unei
sarcini (în funcție de care dintre ele este mai lung). Temperatura minimă a rășinii pentru instalare +5°C;
tempera
tura maximă a rășinii pentru instalare +25°C. Pentru condiții de umezeală și găuri inundate, durata de
întărire trebuie dublată.
R-KEX-II
Utilizare
Timp maxim procesare și timp minim uscare
Anexa B5
a Evaluării Tehnice
Europene ETA-21/0244

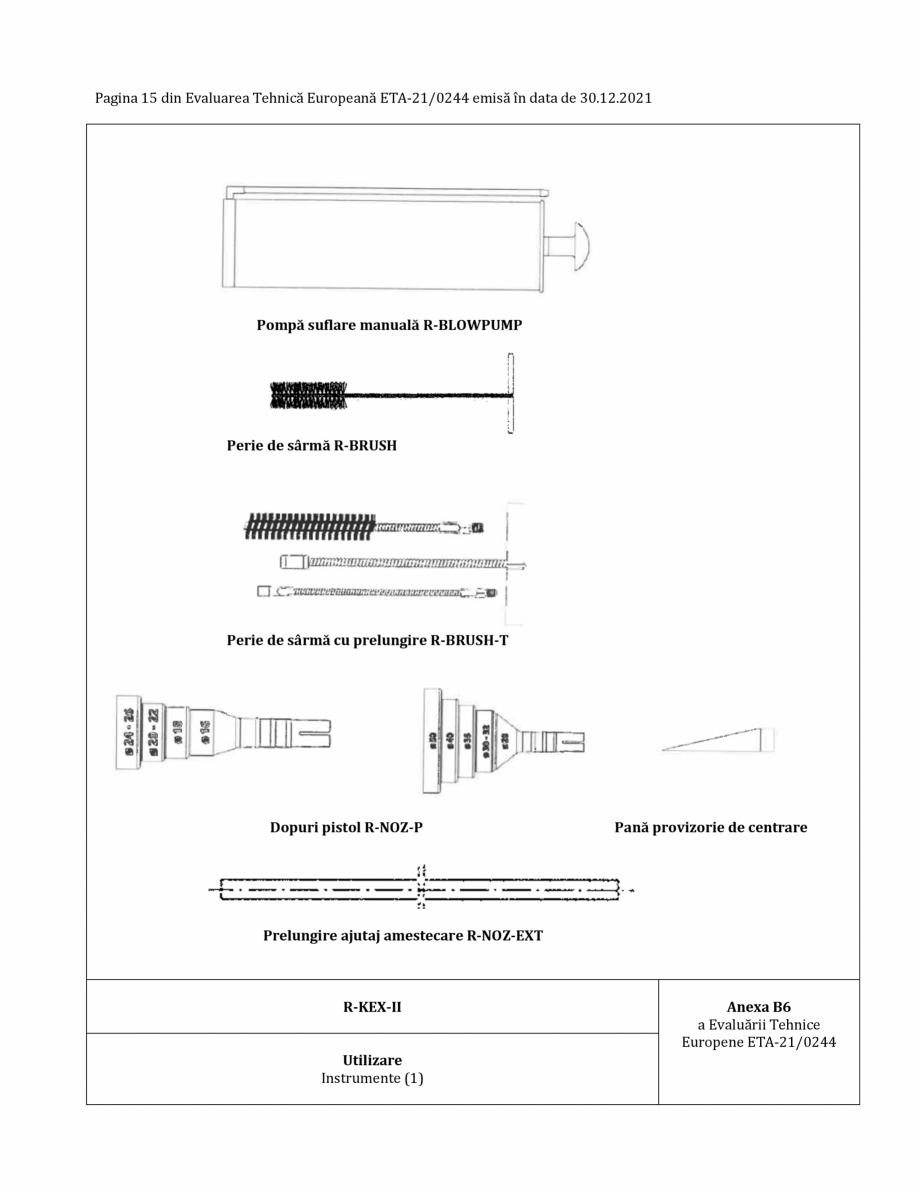

Pagina 15 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Pompă suflare manuală R-BLOWPUMP
Perie de sârmă R-BRUSH
Perie de sârmă cu prelungire R-BRUSH-T
Dopuri pistol R-NOZ-P
Pană provizorie de centrare
Prelungire ajutaj amestecare R-NOZ-EXT
R-KEX-II
Utilizare
Instrumente (1)
Anexa B6
a Evaluării Tehnice
Europene ETA-21/0244

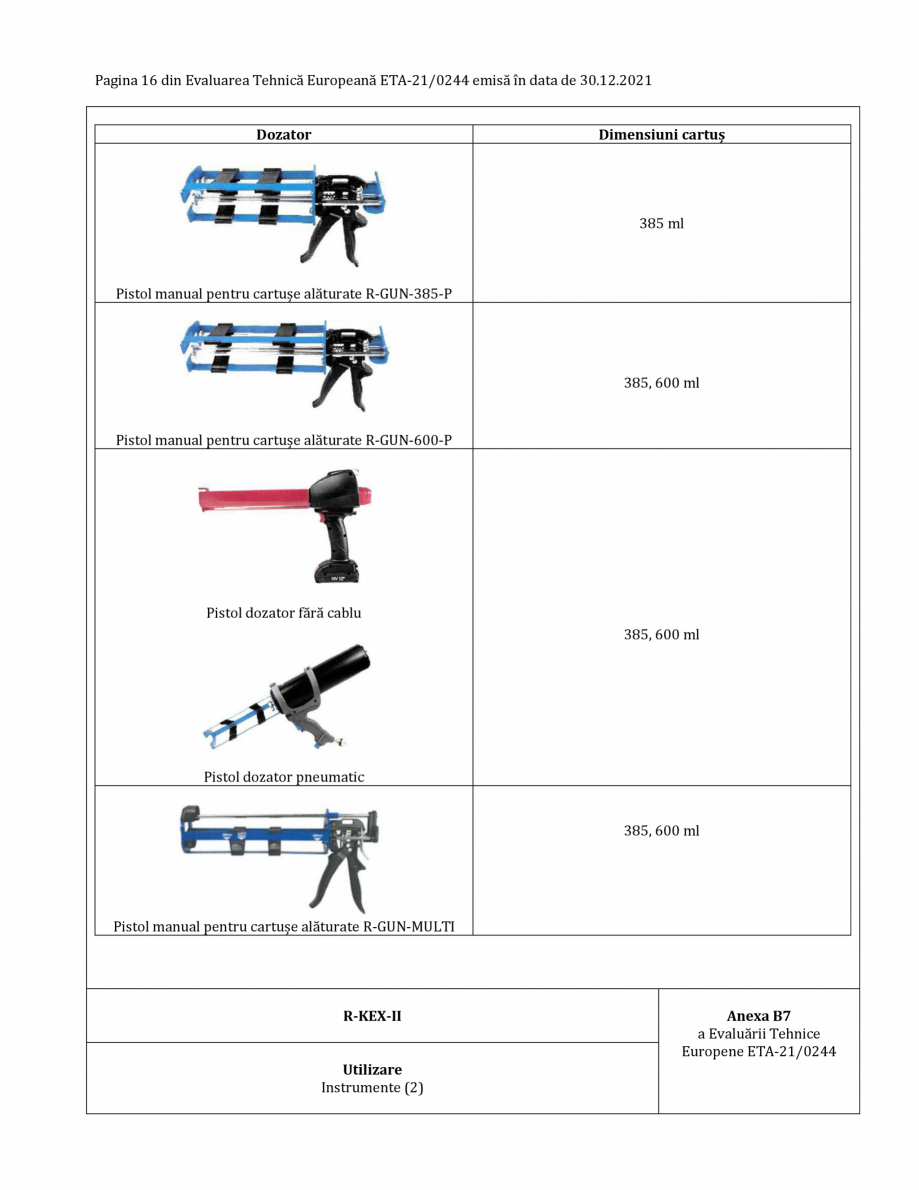

Pagina 16 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Dozator
Dimensiuni cartuș
385 ml
Pistol manual pentru cartușe alăturate R-GUN-385-P
385, 600 ml
Pistol manual pentru cartușe alăturate R-GUN-600-P
Pistol dozator fără cablu
385, 600 ml
Pistol dozator pneumatic
385, 600 ml
Pistol manual pentru cartușe alăturate R-GUN-
MULTI
R-KEX-II
Utilizare
Instrumente (2)
Anexa B7
a Evaluării Tehnice
Europene ETA-21/0244
Pagina 17 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021

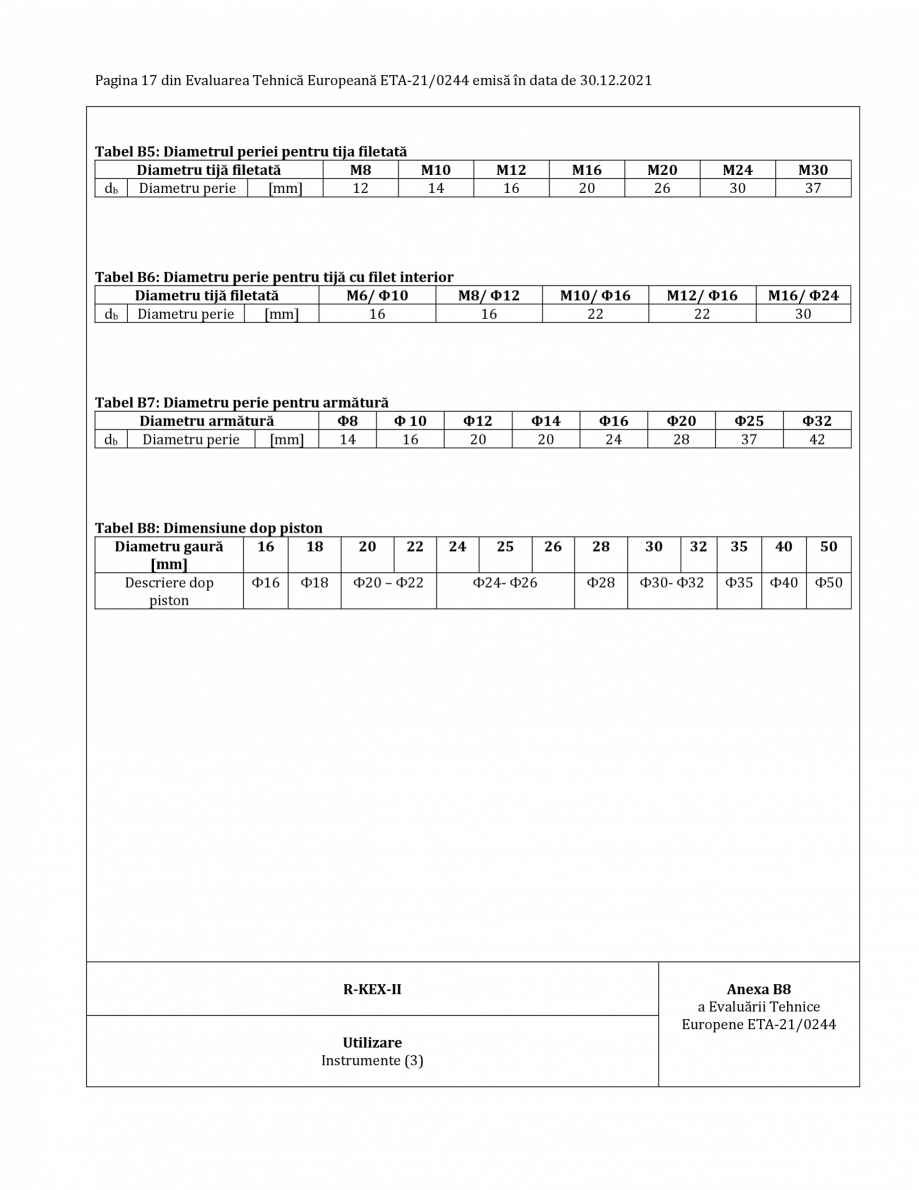

Tabel B5: Diametrul periei pentru tija filetată
Diametru tijă filetată
M8
M10
db Diametru perie
[mm]
12
14
M12
16
M16
20
Tabel B6: Diametru perie pentru tijă cu filet interior
Diametru tijă filetată
M6/ Φ10
M8/ Φ12
db Diametru perie
[mm]
16
16
Tabel B7: Diametru perie pentru armătură
Diametru armătură
Φ8
Φ 10
db
Diametru perie
[mm]
14
16
Tabel B8: Dimensiune dop piston
Diametru gaură
16
18
[mm]
Descriere dop
Φ16 Φ18
piston
20
22
Φ20 – Φ22
R-KEX-II
Utilizare
Instrumente (3)
Φ12
20
24
M20
26
M10/ Φ16
22
Φ14
20
25
Φ24- Φ26
26
M12/ Φ16
22
Φ16
24
28
Φ28
M24
30
Φ20
28
30
32
Φ30- Φ32
M30
37
M16/ Φ24
30
Φ25
37
Φ32
42
35
40
50
Φ35
Φ40
Φ50
Anexa B8
a Evaluării Tehnice
Europene ETA-21/0244

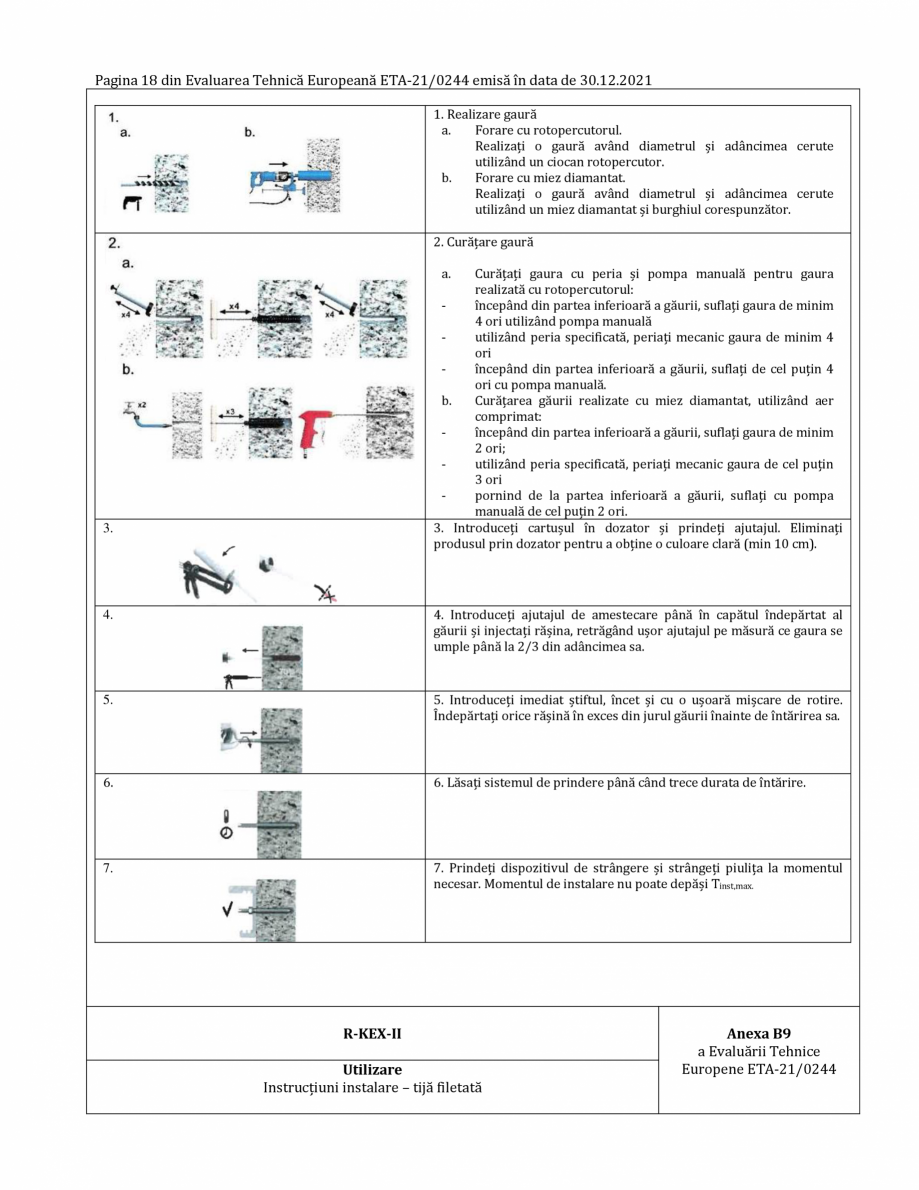

Pagina 18 din Evaluarea Tehnică Europeană ETA-21/02
44 emisă în data de 30.12.2021
1. Realizare gaură
a.
Forare cu rotopercutorul.
Realizați o gaură având diametrul și adâncimea cerute
utilizând un ciocan rotopercutor.
b.
Forare cu miez diamantat.
Realizați o gaură având diametrul și adâncimea cerute
utilizând un miez diamantat și burghiul corespunzător.
2. Curățare gaură
a.
Curățați gaura cu peria și pompa manuală pentru gaura
realizată cu rotopercutorul:
începând din partea inferioară a găurii, suflați gaura de minim
4 ori utilizând pompa manuală
utilizând peria specificată, periați mecanic gaura de minim 4
ori
începând din partea inferioară a găurii, suflați de cel puțin 4
ori cu pompa manuală.
b.
Curățarea găurii realizate cu miez diamantat, utilizând aer
comprimat:
începând din partea inferioară a găurii, suflați gaura de minim
2 ori;
utilizând peria specificată, periați mecanic gaura de cel puțin
3 ori
pornind de la partea inferioară a găurii, suflați cu pompa
manuală de
cel puțin 2 ori.
3. Introduceți cartușul în dozator și prindeți ajutajul. Eliminați
produsul prin dozator pentru a obține o culoare clară (min 10 cm).
3.
4.
4. Introduceți ajutajul de amestecare până în capătul îndepărtat al
găurii și injectați rășina, retrăgând ușor ajutajul pe măsură ce gaura se
umple până la 2/3 din adâncimea sa.
5.
5. Introduceți imediat știftul, încet și cu o ușoară mișcare de rotire.
Îndepărtați orice rășină în exces din jurul găurii înainte de întărirea sa.
6.
6. Lăsați sistemul de prindere până când trece durata de întărire.
7.
7. Prindeți dispozitivul de strângere și strângeți piulița la momentul
necesar. Momentul de instalare nu poate depăși Tinst,max.
R-KEX-II
Utilizare
Instrucțiuni instalare – tijă filetată
Anexa B9
a Evaluării Tehnice
Europene ETA-21/0244

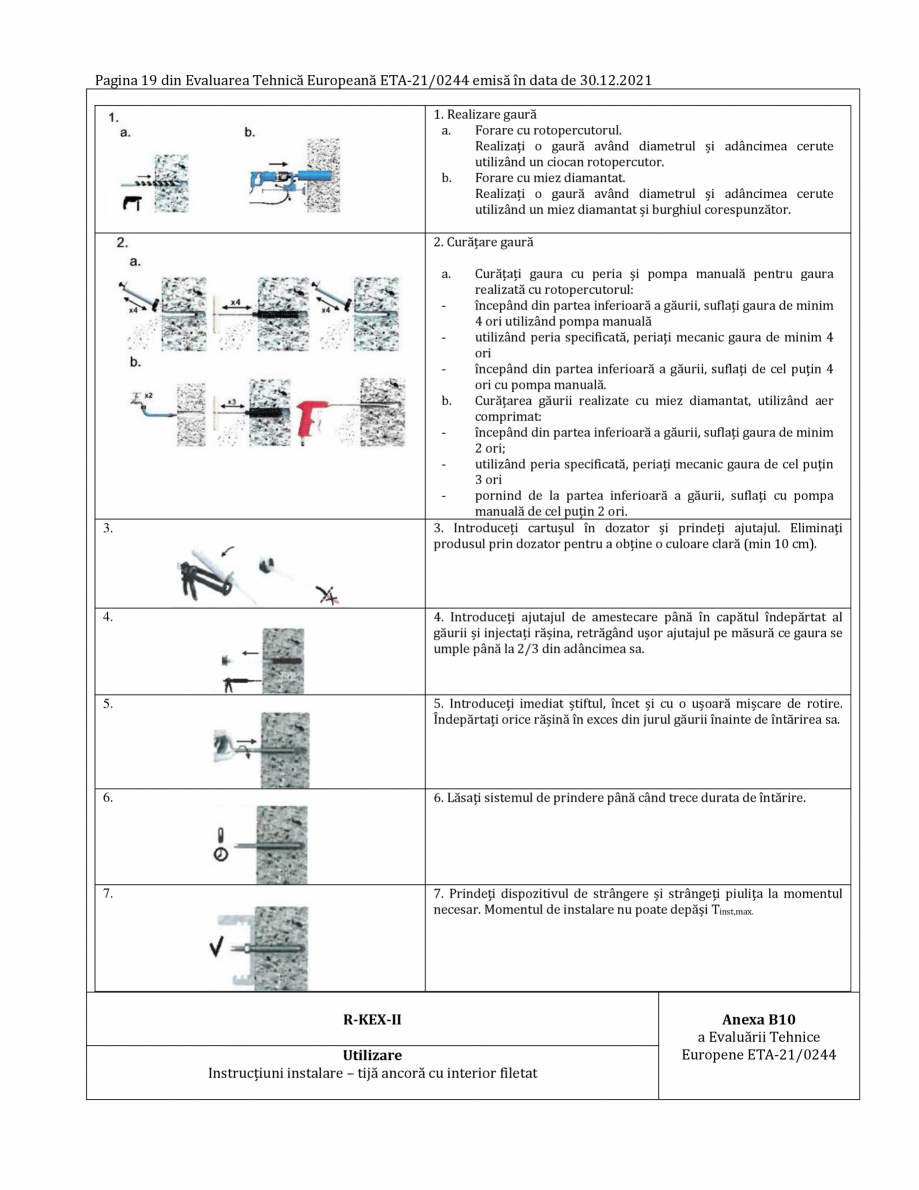

Pagina 19 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
1. Realizare gaură
a.
Forare cu rot
opercutorul.
Realizați o gaură având diametrul și adâncimea cerute
utilizând un ciocan rotopercutor.
b.
Forare cu miez diamantat.
Realizați o gaură având diametrul și adâncimea cerute
utilizând un miez diamantat și burghiul corespunzător.
2. Curățare gaură
a.
Curățați gaura cu peria și pompa manuală pentru gaura
realizată cu rotopercutorul:
începând din partea inferioară a găurii, suflați gaura de minim
4 ori utilizând pompa manuală
utilizând peria specificată, periați mecanic gaura de minim 4
ori
începând din partea inferioară a găurii, suflați de cel puțin 4
ori cu pompa manuală.
b.
Curățarea găurii realizate cu miez diamantat, utilizând aer
comprimat:
începând din partea inferioară a găurii, suflați gaura de minim
2 ori;
utilizând peria specificată, periați mecanic gaura de cel puțin
3 ori
pornind de la partea inferioară a găurii, suflați cu pompa
manuală de cel puțin 2 ori.
3. Introduceți cartușul în dozator și prindeț
i ajutajul. Eliminați
produsul prin dozator pentru a obține o culoare clară (min 10 cm).
3.
4.
4. Introduceți ajutajul de amestecare până în capătul îndepărtat al
găurii și injectați rășina, retrăgând ușor ajutajul pe măsură ce gaura se
umple până la 2/3 din adâncimea sa.
5.
5. Introduceți imediat știftul, încet și cu o ușoară mișcare de rotire.
Îndepărtați orice rășină în exces din jurul găurii înainte de întărirea sa.
6.
6. Lăsați sistemul de prindere până când trece durata de întărire.
7.
7. Prindeți dispozitivul de strângere și strângeți piulița la momentul
necesar. Momentul de instalare nu poate depăși Tinst,max.
R-KEX-II
Utilizare
Instrucțiuni instalare – tijă ancoră cu interior filetat
Anexa B10
a Evaluării Tehnice
Europene ETA-21/0244
Pagina 20 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021

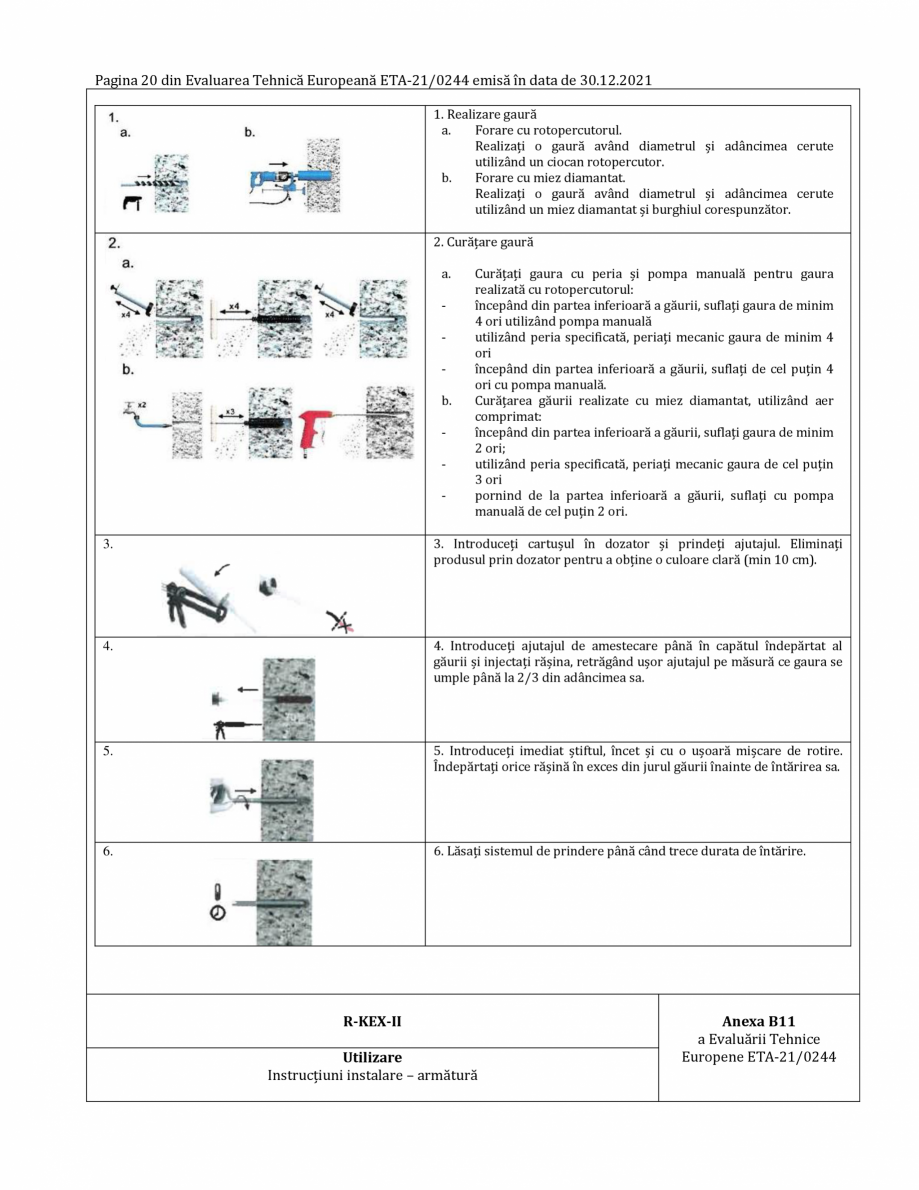

1. Realizare gaură
a.
Forare cu rotopercutorul.
Realizați o gaură având diametrul
și adâncimea cerute
utilizând un ciocan rotopercutor.
b.
Forare cu miez diamantat.
Realizați o gaură având diametrul și adâncimea cerute
utilizând un miez diamantat și burghiul corespunzător.
2. Curățare gaură
a.
b.
-
Curățați gaura cu peria și pompa manuală pentru gaura
realizată cu rotopercutorul:
începând din partea inferioară a găurii, suflați gaura de minim
4 ori utilizând pompa manuală
utilizând peria specificată, periați mecanic gaura de minim 4
ori
începând din partea inferioară a găurii, suflați de cel puțin 4
ori cu pompa manuală.
Curățarea găurii realizate cu miez diamantat, utilizând aer
comprimat:
începând din partea inferioară a găurii, suflați gaura de minim
2 ori;
utilizând peria specificată, periați mecanic gaura de cel puțin
3 ori
pornind de la partea inferioară a găurii, suflați cu pompa
manuală de cel puțin 2 ori.
3.
3. Introduceți cartușul în dozator și prindeți ajutajul. Eliminați
produsul prin dozato
r pentru a obține o culoare clară (min 10 cm).
4.
4. Introduceți ajutajul de amestecare până în capătul îndepărtat al
găurii și injectați rășina, retrăgând ușor ajutajul pe măsură ce gaura se
umple până la 2/3 din adâncimea sa.
5.
5. Introduceți imediat știftul, încet și cu o ușoară mișcare de rotire.
Îndepărtați orice rășină în exces din jurul găurii înainte de întărirea sa.
6.
6. Lăsați sistemul de prindere până când trece durata de întărire.
R-KEX-II
Utilizare
Instrucțiuni instalare – armătură
Anexa B11
a Evaluării Tehnice
Europene ETA-21/0244

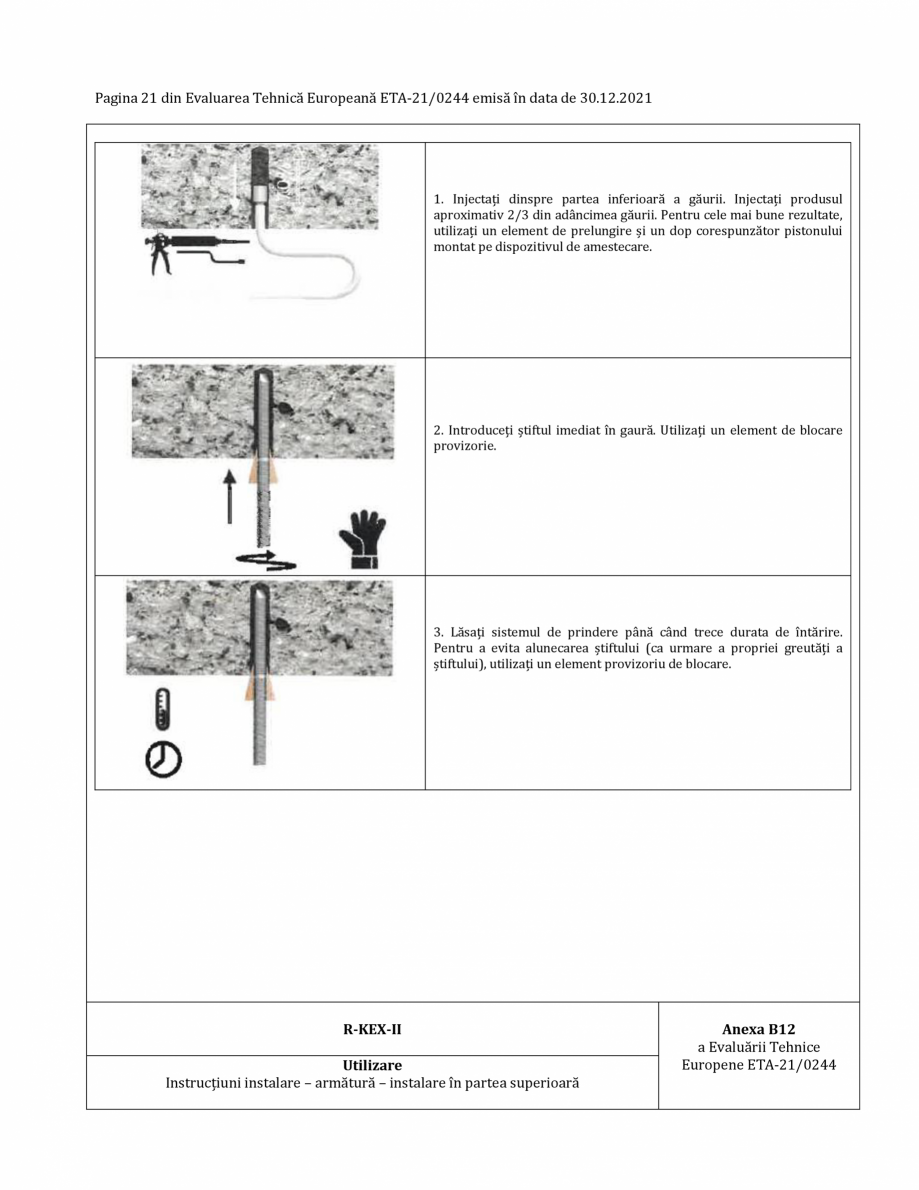

Pagina 21 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
1. Injectați dinspre partea inferioară a găurii. Injectați produsul
aproximativ 2/3 din adâncimea găurii. Pentru cele mai bune rezultate,
utilizați un element de prelungire și un dop corespunzător pistonului
montat pe dispozitivul de amestecare.
2. Introduceți știftul imediat în gaur
ă. Utilizați un element de blocare
provizorie.
3. Lăsați sistemul de prindere până când trece durata de întărire.
Pentru a evita alunecarea știftului (ca urmare a propriei greutăți a
știftului), utilizați un element provizoriu de blocare.
R-KEX-II
Utilizare
Instrucțiuni instalare – armătură – instalare în partea superioară
Anexa B12
a Evaluării Tehnice
Europene ETA-21/0244

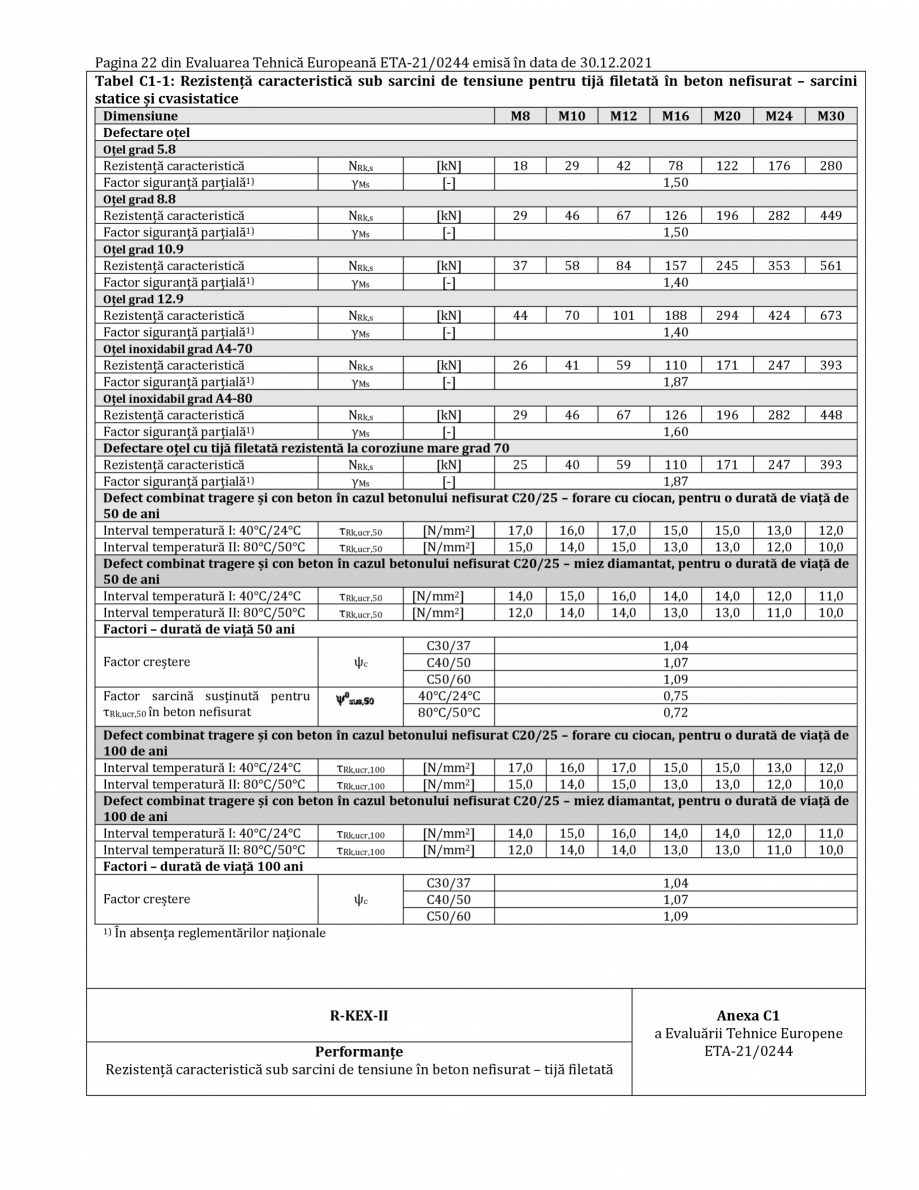

Pagina 22 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Tabel C1-1: Rezistență caracteristică sub sarcini de tensiune pentru tijă filetată în beton nefisurat – sarcini
statice și cvasistatice
Dimensiune
M8
M10
M12
M16
M20
M24
M30
Defectare oțel
Oțel grad 5.8
Rezistență caracteristică
NRk,s
[kN]
18
29
42
78
122
176
280
Factor siguranță parțială1)
γMs
[-]
1,50
Oțel grad 8.8
Rezistență caracteristică
NRk,s
[kN]
29
46
67
126
196
282
449
Factor siguranță parțială1)
γMs
[-]
1,50
Oțel grad 10.9
Rezistență caracteristică
NRk,s
[kN]
37
58
84
157
245
353
561
Factor siguranță parțială1)
γMs
[-]
1,40
Oțel grad 12.9
Rezistență caracteristică
NRk,s
[kN]
44
70
101
188
294
424
673
Factor siguranță parțială1)
γMs
[-]
1,40
Oțel inoxidabil grad A4-70
Rezistență caracteristică
NRk,s
[kN]
26
41
59
110
171
247
393
Factor siguranță parțială1)
γMs
[-]
1,87
Oțel inoxidabil grad A4-80
Rezistență caracteristică
NRk,s
[kN]
29
46
67
126
196
282
448
Factor siguranță parțială1)
γMs
[-]
1,60
Defectare oțel cu tijă filetată rezistentă la coroziune mare grad 70
Rezistență caracteristică
NRk,s
[kN]
25
40
59
110
171
247
393
Factor siguranță parțială1)
γMs
[-]
1,87
Defect combinat tragere și con beton în cazul betonului nefisurat C20/25 – forare cu ciocan, pentru o durată de viață de
50 de ani
Interval temperatură I: 40°C/24°C
τRk,ucr,50
[N/mm2]
17,0
16,0
17,0
15,0
15,0
13,0
12,0
Interval temperatură II: 80°C/50°C
τRk,ucr,50
[N/mm2]
15,0
14,0
15,0
13,0
13,0
12,0
10,0
Defect combinat tra
gere și con beton în cazul betonului nefisurat C20/25 – miez diamantat, pentru o durată de viață de
50 de ani
Interval temperatură I: 40°C/24°C
τRk,ucr,50
[N/mm2]
14,0
15,0
16,0
14,0
14,0
12,0
11,0
Interval temperatură II: 80°C/50°C
τRk,ucr,50
[N/mm2]
12,0
14,0
14,0
13,0
13,0
11,0
10,0
Factori – durată de viață 50 ani
C30/37
1,04
Factor creștere
ψc
C40/50
1,07
C50/60
1,09
Factor sarcină susținută pentru
40°C/24°C
0,75
τRk,ucr,50 în beton nefisurat
80°C/50°C
0,72
Defect combinat tragere și con beton în cazul betonului nefisurat C20/25 – forare cu ciocan, pentru o durată de viață de
100 de ani
Interval temperatură I: 40°C/24°C
τRk,ucr,100
[N/mm2]
17,0
16,0
17,0
15,0
15,0
13,0
12,0
Interval temperatură II: 80°C/50°C
τRk,ucr,100
[N/mm2]
15,0
14,0
15,0
13,0
13,0
12,0
10,0
Defect combinat tragere și con beton în cazul betonului nefisurat C20/25 – miez diamantat, pentru o durată de viață de
100 de ani
Interval temperatură I: 40°C/24°C
τ
Rk,ucr,100
[N/mm2]
14,0
15,0
16,0
14,0
14,0
12,0
11,0
Interval temperatură II: 80°C/50°C
τRk,ucr,100
[N/mm2]
12,0
14,0
14,0
13,0
13,0
11,0
10,0
Factori – durată de viață 100 ani
C30/37
1,04
Factor creștere
ψc
C40/50
1,07
C50/60
1,09
1) În absența reglementărilor naționale
R-KEX-II
Performanțe
Rezistență caracteristică sub sarcini de tensiune în beton nefisurat – tijă filetată
Anexa C1
a Evaluării Tehnice Europene
ETA-21/0244

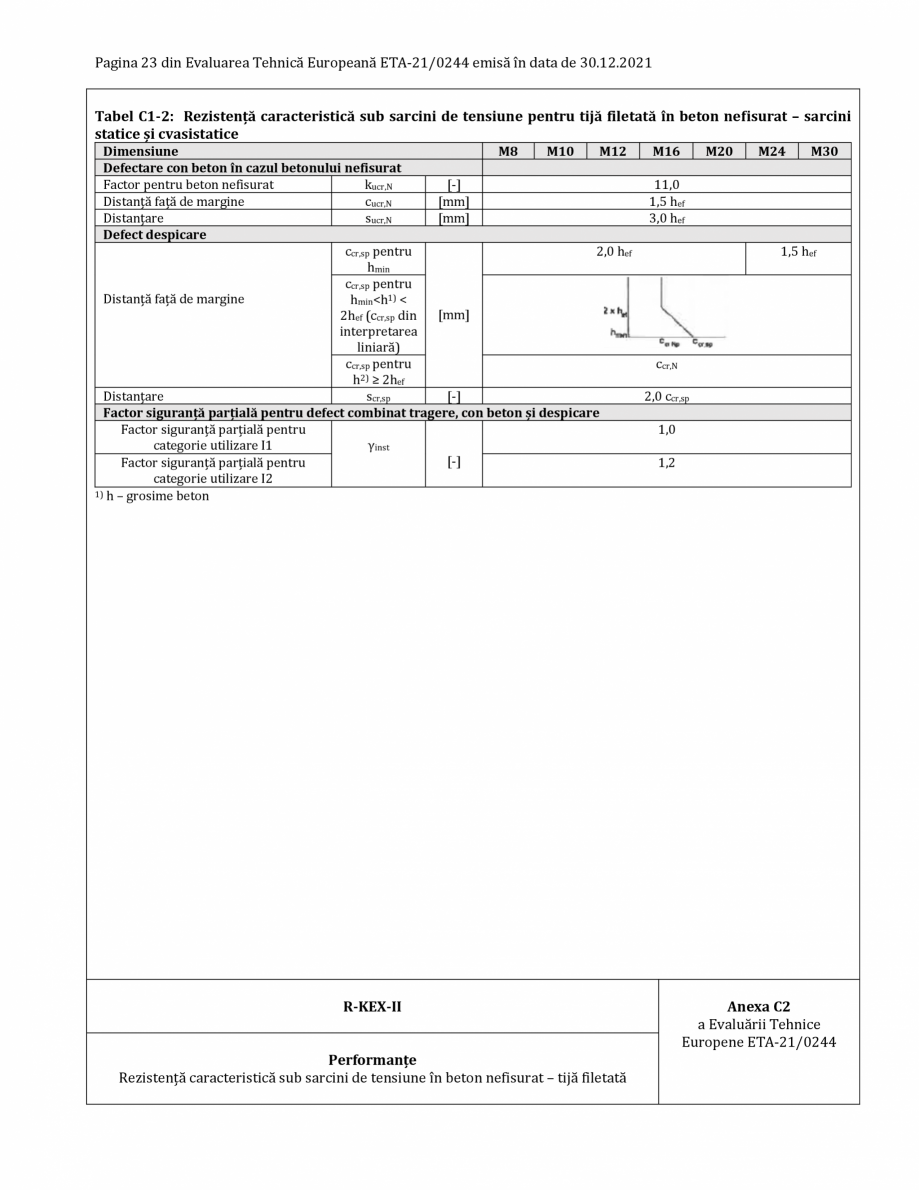

Pagina 23 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Tabel C1-2: Rezistență caracteristică sub sarcini de tensiune pentru tijă filetată în beton nefisurat – sarcini
statice și cvasistatice
Dimensiune
M8
M10
M12
M16
Defectare con beton în cazul betonului nefisurat
Factor pentru beton nefisurat
kucr,N
[-]
11,0
Distanță față de margine
cucr,N
[mm]
1,5 hef
Distanțare
sucr,N
[mm]
3,0 hef
Defect despicare
ccr,sp pentru
2,0 hef
hmin
ccr,sp pentru
Distanță față de margine
hmin
(ccr,sp din
interpretarea
liniară)
ccr,sp pentru
ccr,N
h2) ≥ 2hef
Distanțare
scr,sp
[-]
2,0 ccr,sp
Factor siguranță parțială pentru defect combinat tragere, con beton și despicare
Factor siguranță parțială pentru
1,0
categorie utilizare I1
γinst
[-]
Factor siguranță parțială pentru
1,2
categorie utilizare I2
1) h – grosime beton
R-KEX-II
Performanțe
Rezistență caracteristică sub sarcini de tensiune în beton nefisurat – tijă filetată
M20
M24
M30
1,5 hef
Anexa C2
a Evaluării Tehnice
Europene ETA-21/0244

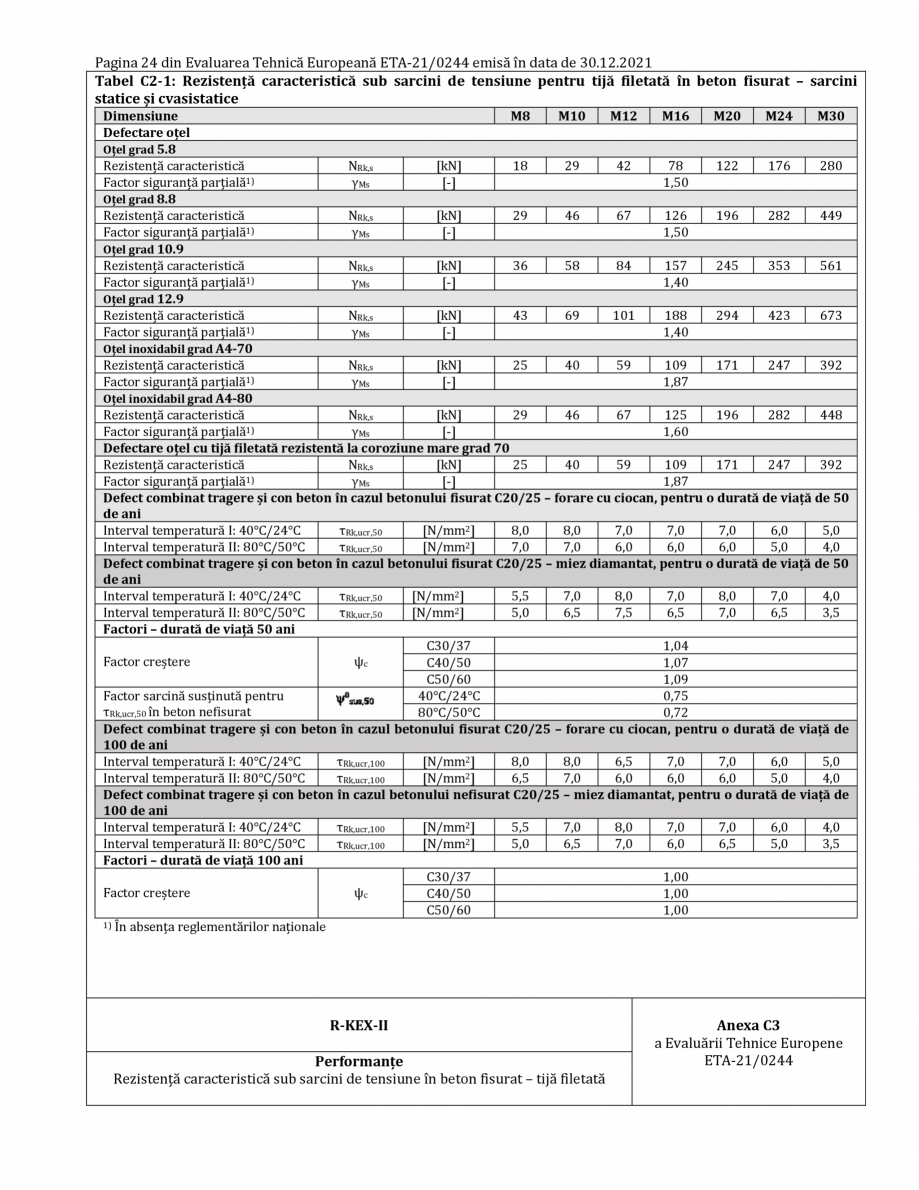

Pagina 24 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Tabel C2-1: Rezistență caracteristică sub sarcini de tensiune pentru tijă filetată în beton fisurat – sarcini
statice și cvasistatice
Dimensiune
M8
M10
M12
M16
M20
M24
M30
Defectare oțel
Oțel grad 5.8
Rezistență caracteristică
NRk,s
[kN]
18
29
42
78
122
176
280
Factor siguranță parțială1)
γMs
[-]
1,50
Oțel grad 8.8
Rezistență caracteristică
NRk
,s
[kN]
29
46
67
126
196
282
449
Factor siguranță parțială1)
γMs
[-]
1,50
Oțel grad 10.9
Rezistență caracteristică
NRk,s
[kN]
36
58
84
157
245
353
561
Factor siguranță parțială1)
γMs
[-]
1,40
Oțel grad 12.9
Rezistență caracteristică
NRk,s
[kN]
43
69
101
188
294
423
673
Factor siguranță parțială1)
γMs
[-]
1,40
Oțel inoxidabil grad A4-70
Rezistență caracteristică
NRk,s
[kN]
25
40
59
109
171
247
392
Factor siguranță parțială1)
γMs
[-]
1,87
Oțel inoxidabil grad A4-80
Rezistență caracteristică
NRk,s
[kN]
29
46
67
125
196
282
448
Factor siguranță parțială1)
γMs
[-]
1,60
Defectare oțel cu tijă filetată rezistentă la coroziune mare grad 70
Rezistență caracteristică
NRk,s
[kN]
25
40
59
109
171
247
392
Factor siguranță parțială1)
γMs
[-]
1,87
Defect combinat tragere și con beton în cazul betonului fisurat C20/25 – forare cu ciocan, pentru o durată de viață de 50
de ani
Interval temperatură I: 40°C/24°C
τRk,ucr,50
[N/mm2]
8,0
8,0
7,0
7,0
7,0
6,0
5,0
Interval temperatură II: 80°C/50°C
τRk,ucr,50
[N/mm2]
7,0
7,0
6,0
6,0
6,0
5,0
4,0
Defect combinat tragere și con beton în cazul betonului fisurat C20/25 – miez diamantat, pentru o durată de viață de 50
de ani
Interval temperatură I: 40°C/24°C
τRk,ucr,50
[N/mm2]
5,5
7,0
8,0
7,0
8,0
7,0
4,0
Interval temperatură II: 80°C/50°C
τRk,ucr,50
[N/mm2]
5,0
6,5
7,5
6,5
7,0
6,5
3,5
Factori – durată de viață 50 ani
C30/37
1,04
Factor creștere
ψc
C40/50
1,07
C50/60
1,09
Factor sarcină susținută pentru
40°C/24°C
0,75
τRk,ucr,50 în beton nefisurat
80°C/50°C
0,72
Defect combinat tragere și con beton în cazul betonului fisurat C20/25 – forare cu ciocan, pentru o durată de viață de
100 de ani
Interval temperatură I: 40°C/24°C
τRk,ucr,100
[N/mm2]
8,0
8,0
6,5
7,0
7,0
6,0
5,0
Interval temperatură II: 80°C/50°C
τRk,ucr,100
[N/mm2]
6,5
7,0
6,0
6,0
6,0
5,0
4,0
Defect combinat tragere și con beton în cazul betonului nefisurat C20/25 – miez di
amantat, pentru o durată de viață de
100 de ani
Interval temperatură I: 40°C/24°C
τRk,ucr,100
[N/mm2]
5,5
7,0
8,0
7,0
7,0
6,0
4,0
Interval temperatură II: 80°C/50°C
τRk,ucr,100
[N/mm2]
5,0
6,5
7,0
6,0
6,5
5,0
3,5
Factori – durată de viață 100 ani
C30/37
1,00
Factor creștere
ψc
C40/50
1,00
C50/60
1,00
1) În absența reglementărilor naționale
R-KEX-II
Performanțe
Rezistență caracteristică sub sarcini de tensiune în beton fisurat – tijă filetată
Anexa C3
a Evaluării Tehnice Europene
ETA-21/0244

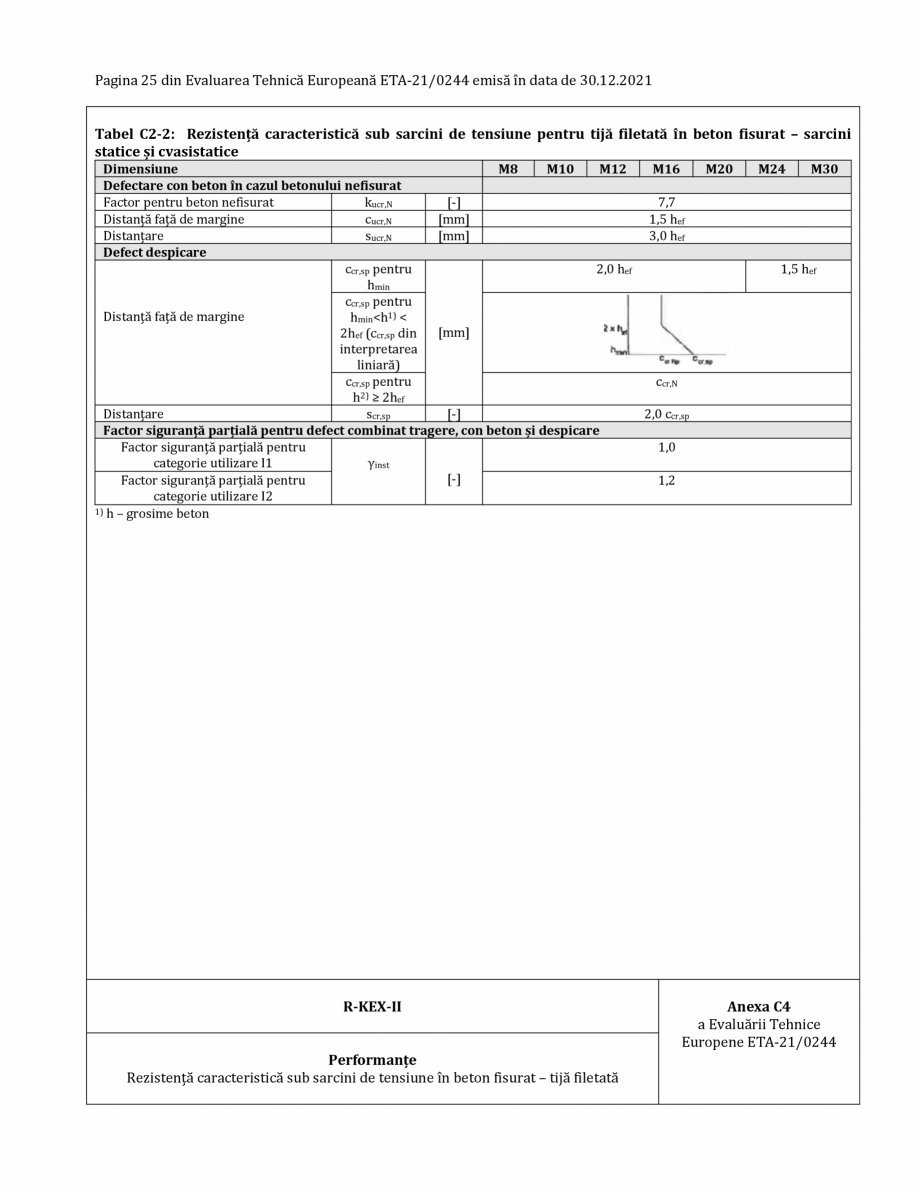

Pagina 25 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Tabel C2-2: Rezistență caracteristică sub sarcini de tensiune pentru tijă filetată în beton fisurat – sarcini
statice și cvasistatice
Dimensiune
M8
M10
M12
M16
Defectare con beton în cazul betonului nefisurat
Factor pentru beton nefisurat
kucr,N
[-]
7,7
Distanță față de margine
cucr,N
[mm]
1,5 hef
Distanțare
sucr,N
[mm]
3,0 hef
Defect despicare
ccr,sp pentru
2,0 he
f
hmin
ccr,sp pentru
Distanță față de margine
hmin
oțel
Oțel grad 5.8
Rezistență caracteristică
NRk,s
[kN]
10
18
Factor siguranță parțială1)
γMs
[-]
Oțel grad 8.8
Rezistență caracteristică
NRk,s
[kN]
16
29
Factor siguranță parțială1)
γMs
[-]
Oțel inoxidabil grad A4-70
Rezistență caracteristică
NRk,s
[kN]
14
25
Factor siguranță parțială1)
γMs
[-]
Oțel inoxidabil grad A4-80
Rezistență caracteristică
NRk,s
[kN]
16
29
Factor siguranță parțială1)
γMs
[-]
Defectare oțel cu tijă filetată rezistentă la coroziune mare grad 70
Rezistență caracteristică
NRk,s
[kN]
14
25
Factor siguranță parțială1)
γMs
[-]
Defect combinat tragere și con beton în cazul betonului nefisurat C20/25 – forare ciocan
Interval temperatură I: 40°C/24°C
τRk,ucr,50
[N/mm2]
8,0
12,0
40
1,87
59
109
12,0
11,0
10,0
Interval temperatură II: 80°C/50°C
11,0
10,0
9,0
Defect combinat tragere și con beton în cazul betonului nefisurat C20/25 – forare ciocan, durată viață 100 ani
Interval temperatură I: 40°C
/24°C
τRk,ucr,100
[N/mm2]
8,0
12,0
12,0
11,0
10,0
Interval temperatură II: 80°C/50°C
10,0
9,0
Factor creștere
τRk,ucr,50
ψc
Factor sarcină susținută pentru τRk,ucr,50
în beton nefisurat
τRk,ucr,100
[N/mm2]
7,5
11,0
C30/37
C40/50
C50/60
40°C/24°C
80°C/50°C
[N/mm2]
1,04
1,07
1,09
0,75
0,72
7,5
11,0
10,0
Factori – durată viață 100 ani
C30/37
C40/50
C50/60
Rezistență defectare con beton în cazul betonului nefisurat – forare ciocan
Factor pentru beton nefisurat
kucr,N
[-]
Distanță față de margine
cucr,N
[mm]
Distanțare
sucr,N
[mm]
Defect despicare
ccr,sp pentru
hmin
ccr,sp pentru
Distanță față de margine
hmin
tru
categorie utilizare I2
1) În absența reglementărilor naționale
3) h – grosime beton

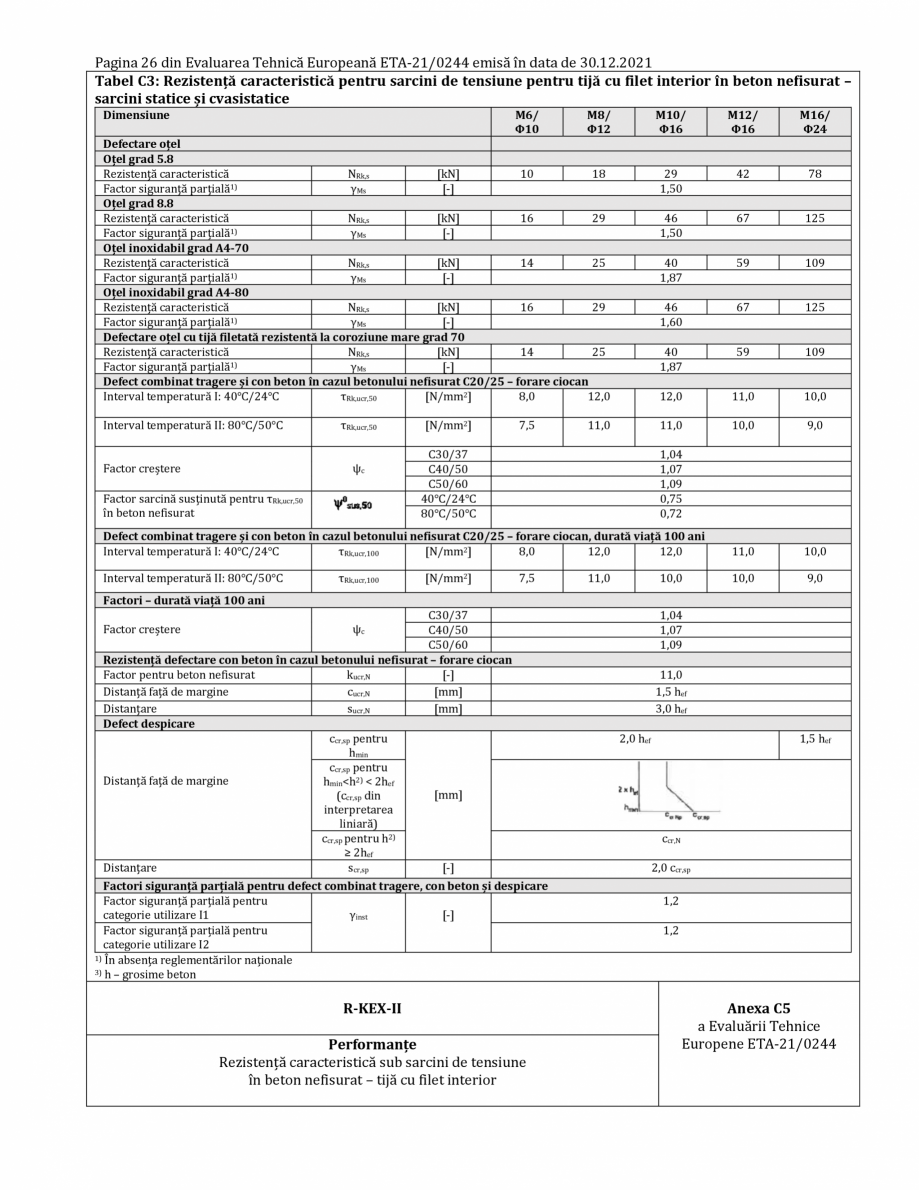

R-KEX-II
Performanțe
Rezistență caracteristică sub sarcini de tensiune
în beton nefisurat – tijă cu filet interior
11,0
1,5 hef
3,0 hef
2,0 hef
1,5 hef
ccr,N
2,0 ccr,sp
1,2
1,2
Anexa C5
a Evaluării Tehnice
Europene ETA-21/0244

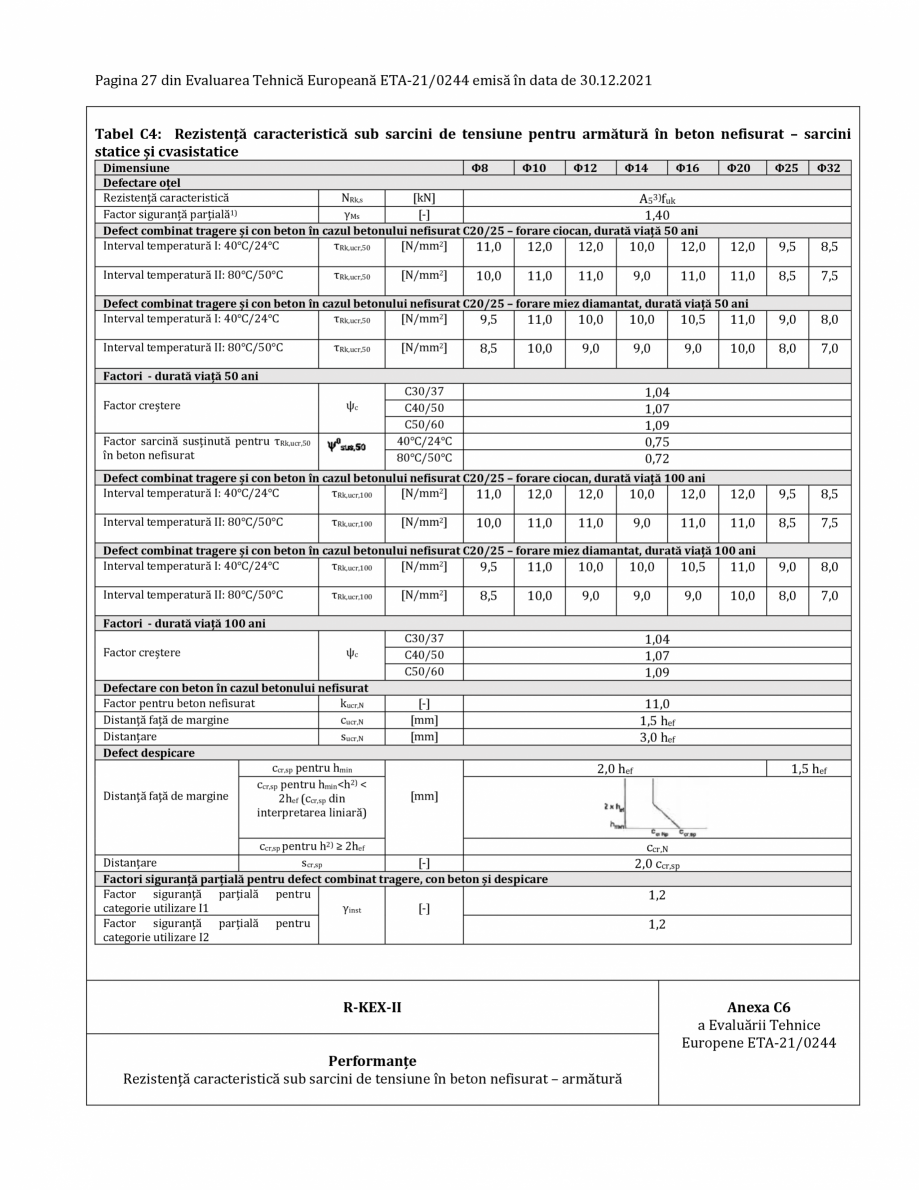

Pagina 27 din Evaluarea Tehnică Europeană ETA-21/0244 emisă în data de 30.12.2021
Tabel C4: Rezistență caracteristică sub sarcini de tensiune pentru armătură în beton nefisurat – sarcini
statice și cvasistatice
Dimensiune
Φ8
Φ10
Φ12
Φ14
Φ16
Defectare oțel
Rezistență caracteristică
NRk,s
[kN]
A53)fuk
Factor siguranță parțială1)
γMs
[-]
1,40
Defect combinat tragere și con beton în cazul betonului nefisurat C20/25 – forare ciocan, durată viață 50 ani
Interval temperatură I: 40°C/24°C
τRk,ucr,50
[N/mm2]
11,0
12,0
12,0
10,0
12,0
Φ20
Φ25
Φ32
12,0
9,5
8,5
Interval temperatură II: 80°C/50°C
11,0
8,5
7,5
Defec
t combinat tragere și con beton în cazul betonului nefisurat C20/25 – forare miez diamantat, durată viață 50 ani
Interval temperatură I: 40°C/24°C
τRk,ucr,50
[N/mm2]
9,5
11,0
10,0
10,0
10,5
11,0
9,0
8,0
Interval temperatură II: 80°C/50°C
10,0
8,0
7,0
Defect combinat tragere și con beton în cazul betonului nefisurat C20/25 – forare ciocan, durată viață 100 ani
Interval temperatură I: 40°C/24°C
τRk,ucr,100
[N/mm2]
11,0
12,0
12,0
10,0
12,0
12,0
9,5
8,5
Interval temperatură II: 80°C/50°C
11,0
8,5
7,5
Defect combinat tragere și con beton în cazul betonului nefisurat C20/25 – forare miez diamantat, durată viață 100 ani
Interval temperatură I: 40°C/24°C
τRk,ucr,100
[N/mm2]
9,5
11,0
10,0
10,0
10,5
11,0
9,0
8,0
Interval temperatură II: 80°C/50°C
8,0
7,0
τRk,ucr,50
τRk,ucr,50
[N/mm2]
[N/mm2]
10,0
8,5
11,0
10,0
11,0
9,0
9,0
9,0
11,0
9,0
Factori - durată viață 50 ani
Factor creștere
ψc
Factor sarcină susținută
t combinat tragere și con beton în cazul betonului nefisurat C20/25 – forare miez diamantat, durată viață 50 ani
Interval temperatură I: 40°C/24°C
τRk,ucr,50
[N/mm2]
9,5
11,0
10,0
10,0
10,5
11,0
9,0
8,0
Interval temperatură II: 80°C/50°C
10,0
8,0
7,0
Defect combinat tragere și con beton în cazul betonului nefisurat C20/25 – forare ciocan, durată viață 100 ani
Interval temperatură I: 40°C/24°C
τRk,ucr,100
[N/mm2]
11,0
12,0
12,0
10,0
12,0
12,0
9,5
8,5
Interval temperatură II: 80°C/50°C
11,0
8,5
7,5
Defect combinat tragere și con beton în cazul betonului nefisurat C20/25 – forare miez diamantat, durată viață 100 ani
Interval temperatură I: 40°C/24°C
τRk,ucr,100
[N/mm2]
9,5
11,0
10,0
10,0
10,5
11,0
9,0
8,0
Interval temperatură II: 80°C/50°C
8,0
7,0
τRk,ucr,50
τRk,ucr,50
[N/mm2]
[N/mm2]
10,0
8,5
11,0
10,0
11,0
9,0
9,0
9,0
11,0
9,0
Factori - durată viață 50 ani
Factor creștere
ψc
Factor sarcină susținută

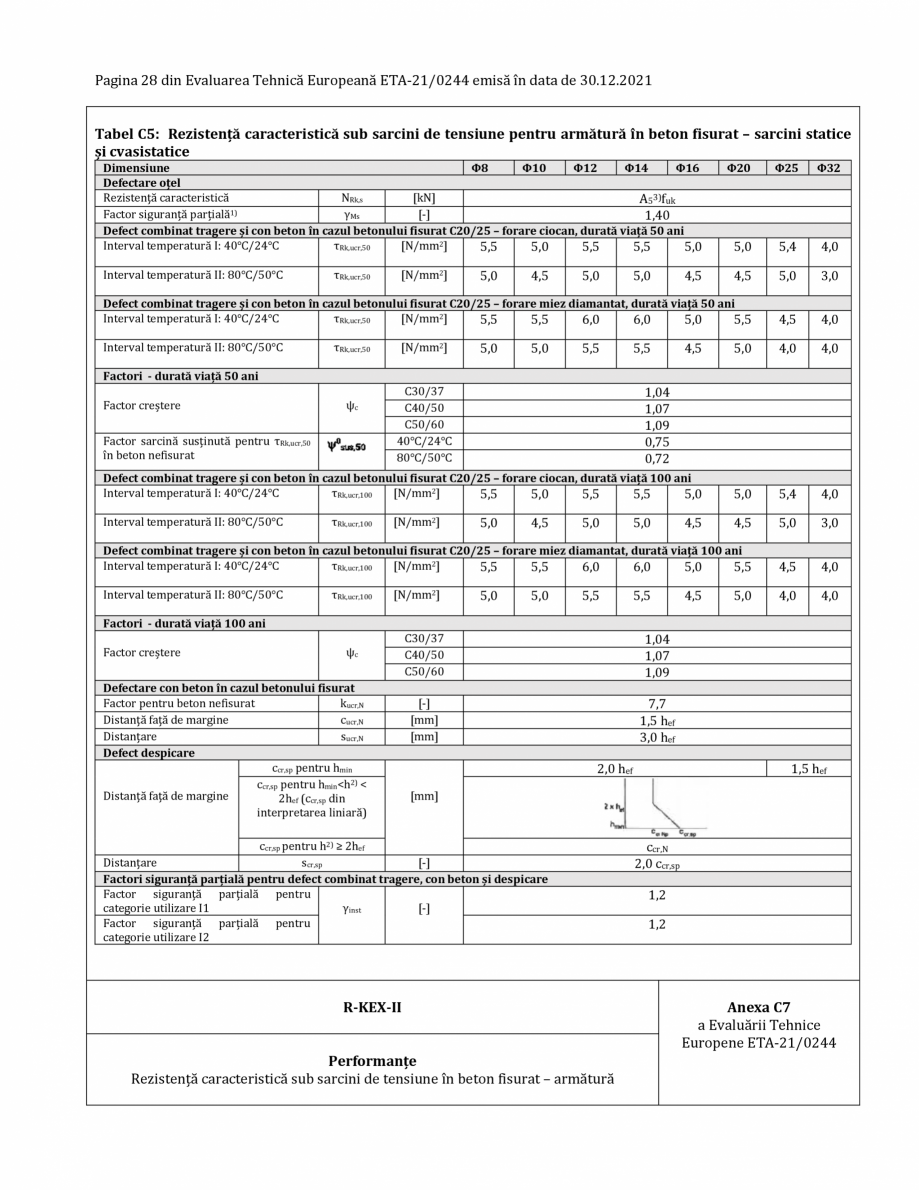

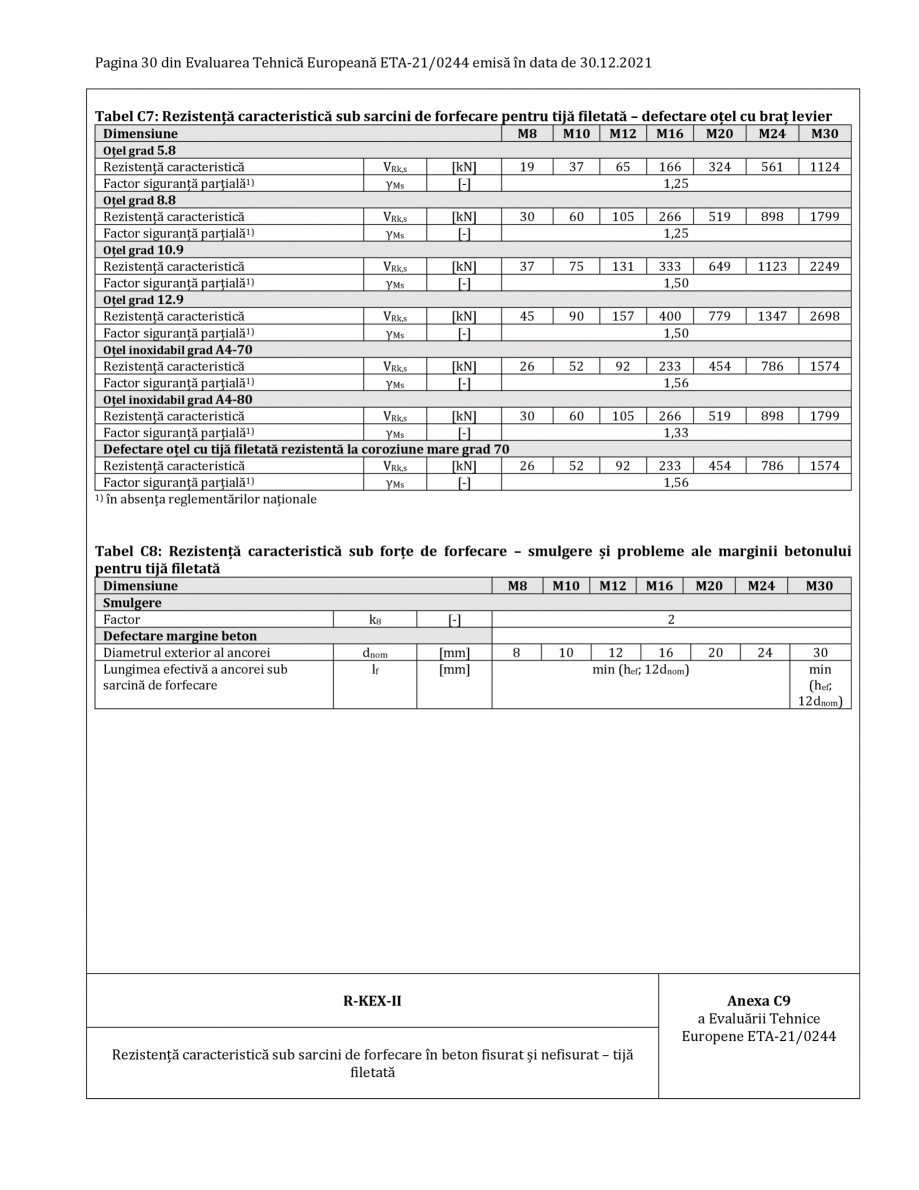

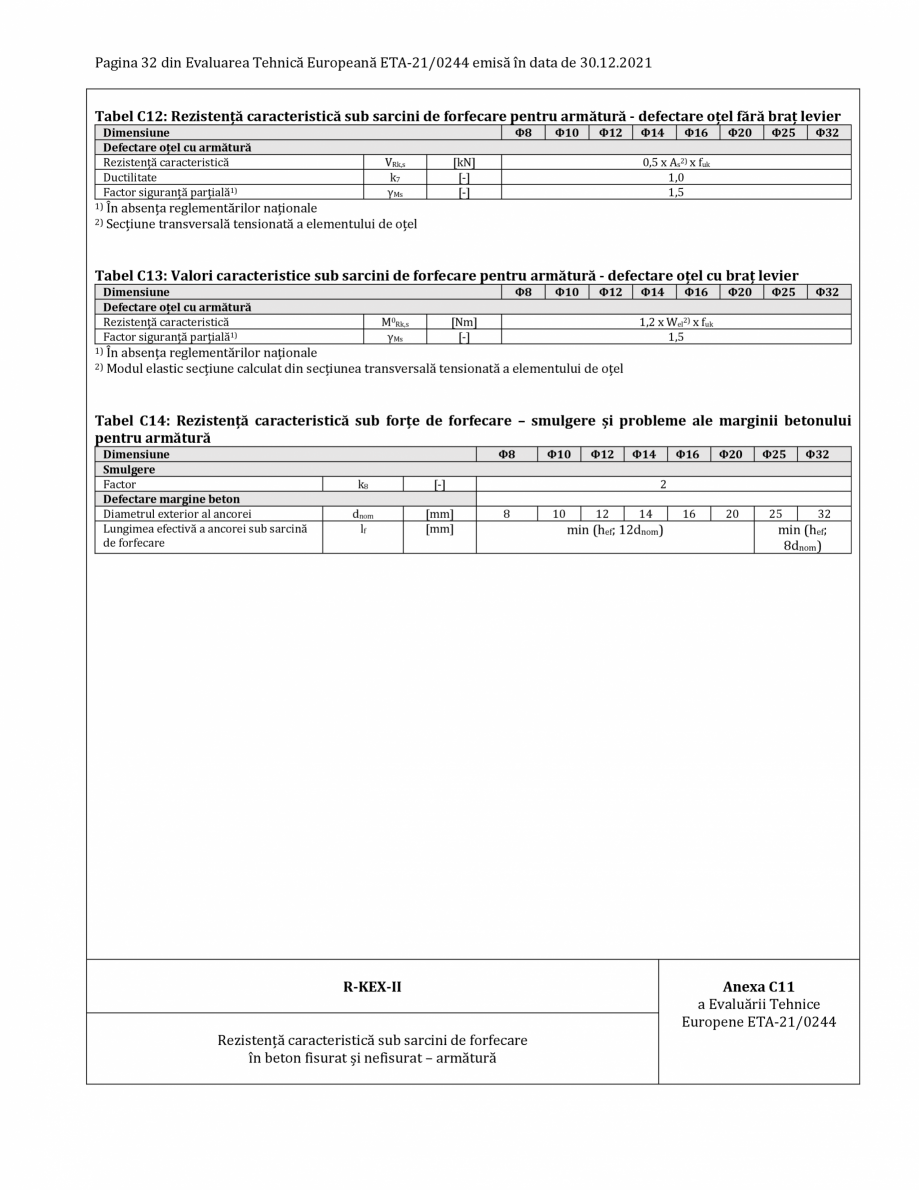

... ascunde
Alte documentatii ale aceleasi game Vezi toate
Specificații tehnice
12 p | RO
R-KEM II
Specificații tehnice
13 p | RO
R-KEM II
