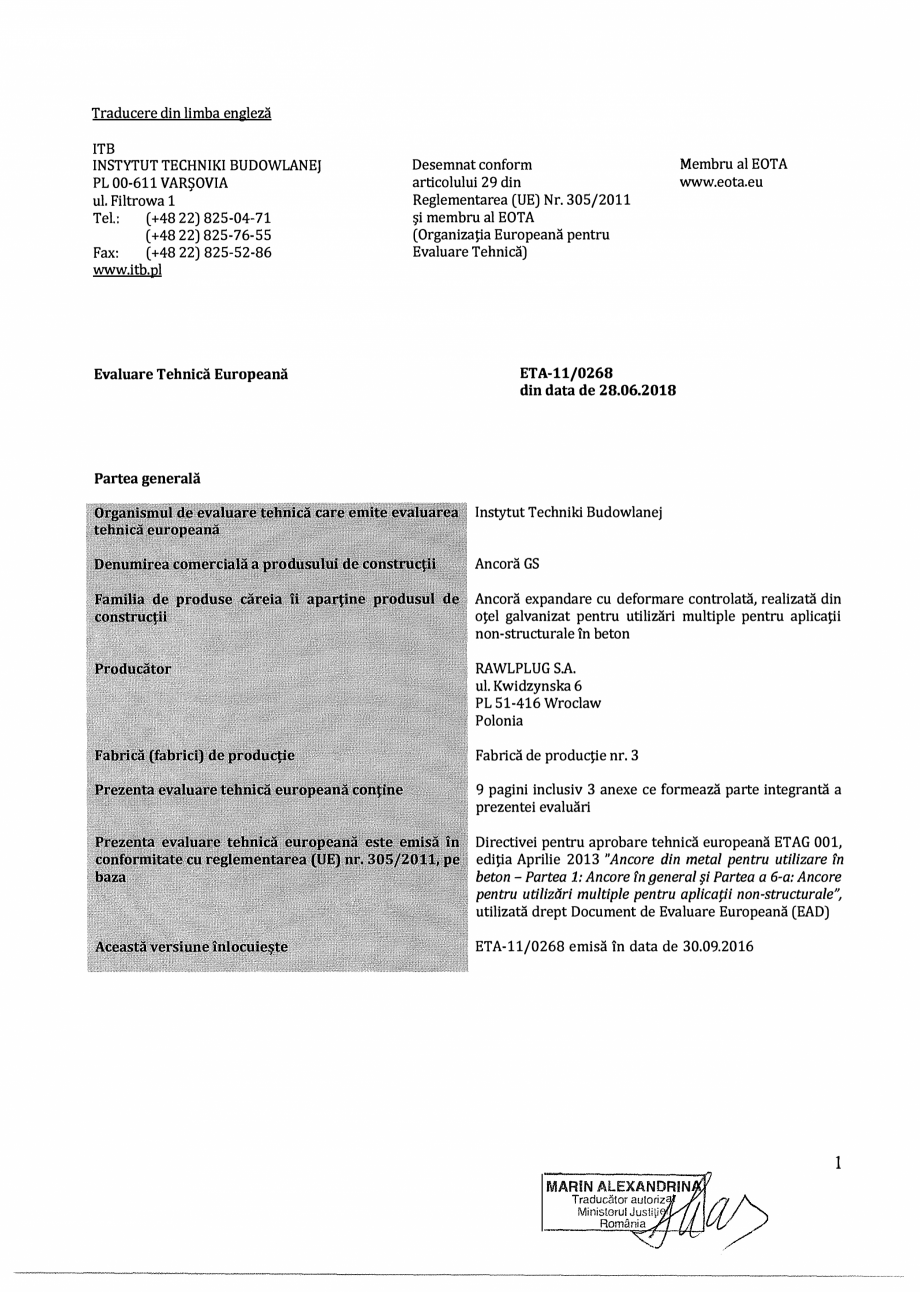

Pagina 1 - Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs...

Traducere din limba engleză 1TB INSTYTUT TECHNIKI BUDOWLANEJ PL 00-611 VARŞOVIA ul. Filtrowa 1 (+48 22) 825-04-71 Tel.: ( +48 22) 825-76-55 (+48 22) 825-52-86 Fax: www.itb.pl Evaluare Tehnică Europeană Desemnat conform articolului 29 din Reglementarea (UE) Nr. 305/2011 şi membru al EOTA (Organizaţia Europeană pentru Evaluare Tehnică) Membru al EOTA www.eota.eu ETA-11/0268 din data de 28.06.2018 Partea generală lnstytut Techniki Budowlanej Ancoră GS Ancoră expandare cu deformare controlată, realizată din oţel galvanizat pentru utilizări multiple pentru aplicaţii non-structurale în beton RAWLPLUG S.A. ul. Kwidzynska 6 PL 51-416 Wroclaw Polonia Fabrică de producţie nr. 3 9 pagini inclusiv 3 anexe ce formează parte integrantă a prezentei evaluări Directivei pentru aprobare tehnică europeană ET AG 001, ediţia Aprilie 2013 "Ancore din metal pentru utilizare în beton - Partea 1: Ancore în general şi Partea a 6-a: Ancore pentru utilizări multiple pentru aplica

Pagina 1-Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs Romana...

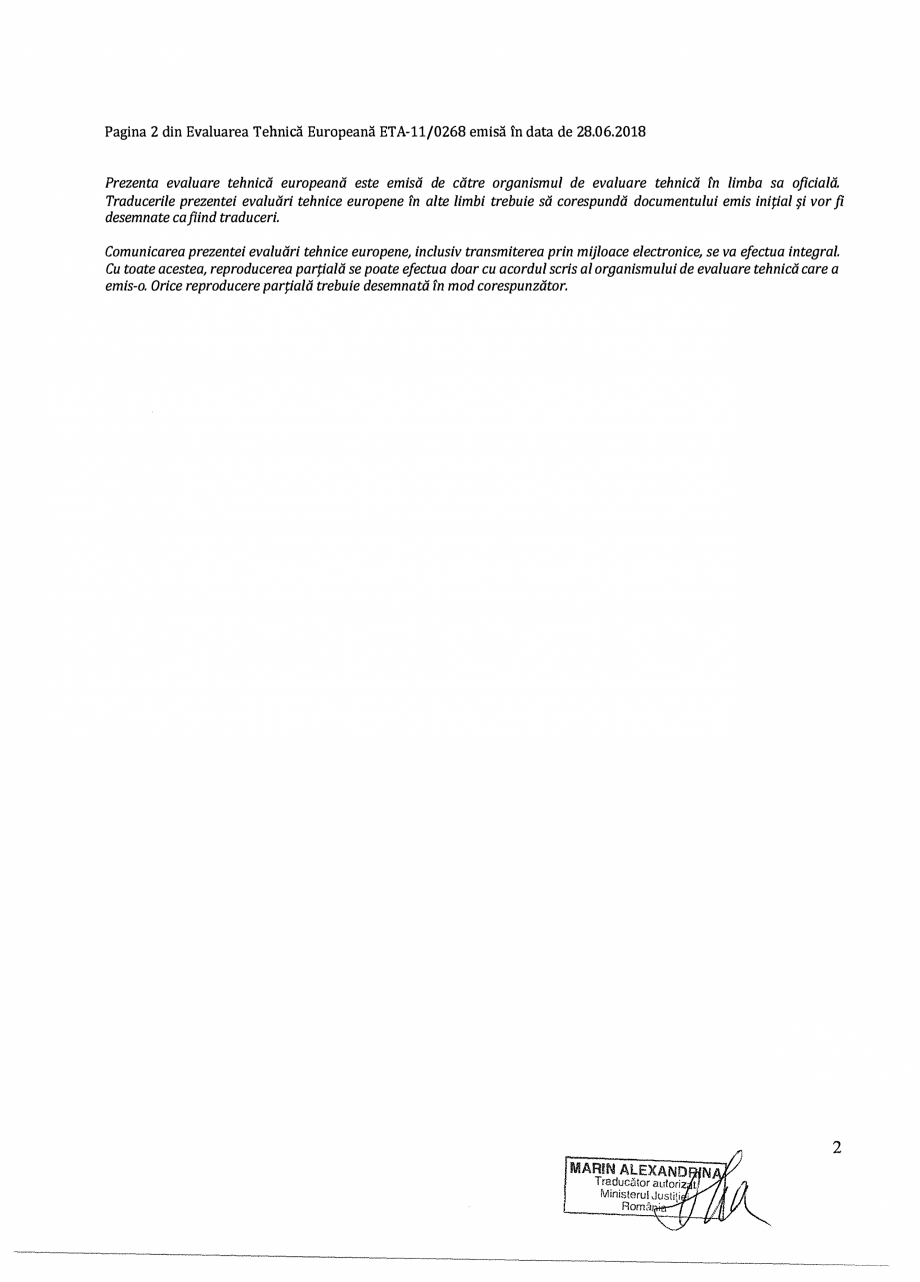

Pagina 2 - Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs...

ţii non-structurale': utilizată drept Document de Evaluare Europeană (EAD) ETA-11/0268 emisă în data de 30.09.2016 1 MARIN ALEXANDRIN Traducător autoriz Ministerul Justi1i România Pagina 2 din Evaluarea Tehnică Europeană ETA-11/0268 emisă în data de 28.06.2018 Prezenta evaluare tehnică europeană este emisă de către organismul de evaluare tehnică în limba sa oficială. Traducerile prezentei evaluări tehnice europene în alte limbi trebuie să corespundă documentului emis iniţial şi vor fi desemnate cafiind traduceri. Comunicarea prezentei evaluări tehnice europene, inclusiv transmiterea prin mijloace electronice, se va efectua integral. Cu toate acestea, reproducerea parţială se poate efectua doar cu acordul scris al organismului de evaluare tehnică care a emis-o. Orice reproducere parţială trebuie desemnată în mod corespunzător. MARIN ALEXAND N Trad ucător autoriz t Ministeru! ,Justi•i Româ · 2 Pagina 3 din Evaluarea Tehnică Europeană ETA-11/

Pagina 2-Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs Romana ţii ...

Pagina 3 - Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs...

0268 emisă în data de 28.06.2018 Parte specifică 1 Descrierea tehnică a produsului Ancora GS cu diametrul de 6 este o ancoră de expandare cu deformare controlată. Ancora GS este realizată din oţel galvanizat. Ancora este instalată într-o gaură, fiind prinsă prin intermediul expandării cu deformare controlată. Anexa Al prezintă produsul din punct de vedere grafic şi al descrierii. 2 Specificaţii cu privire la utilizarea intenţionată conform Documentului European de Evaluare (EAD) aplicabil Performanţele prezentate în Capitolul 3 sunt valabile doar dacă ancora se utilizează conform specificaţiilor şi condiţiilor indicate în Anexele B1 şi B2. Dispoziţiile din prezenta Evaluare Tehnică Europeană se bazează pe o durată de viaţă a ancorei de 50 de ani. Indicaţiile date cu privire la durata de viaţă nu pot fi considerate drept o garanţie oferită de către producător sau organismul de evaluare tehnică, însă trebuie privite drept un mijloc pentru a

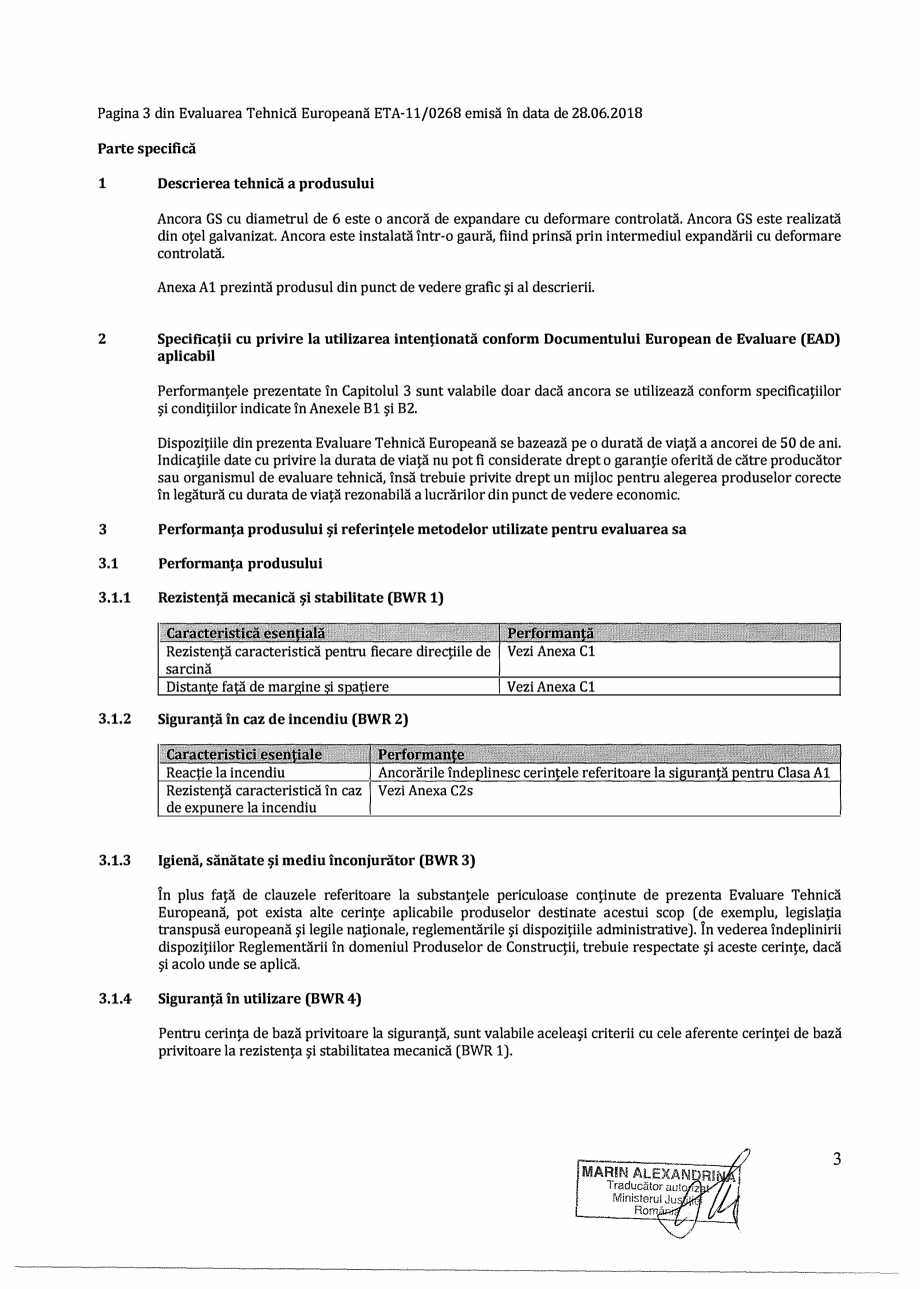

Pagina 3-Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs Romana 0268 ...

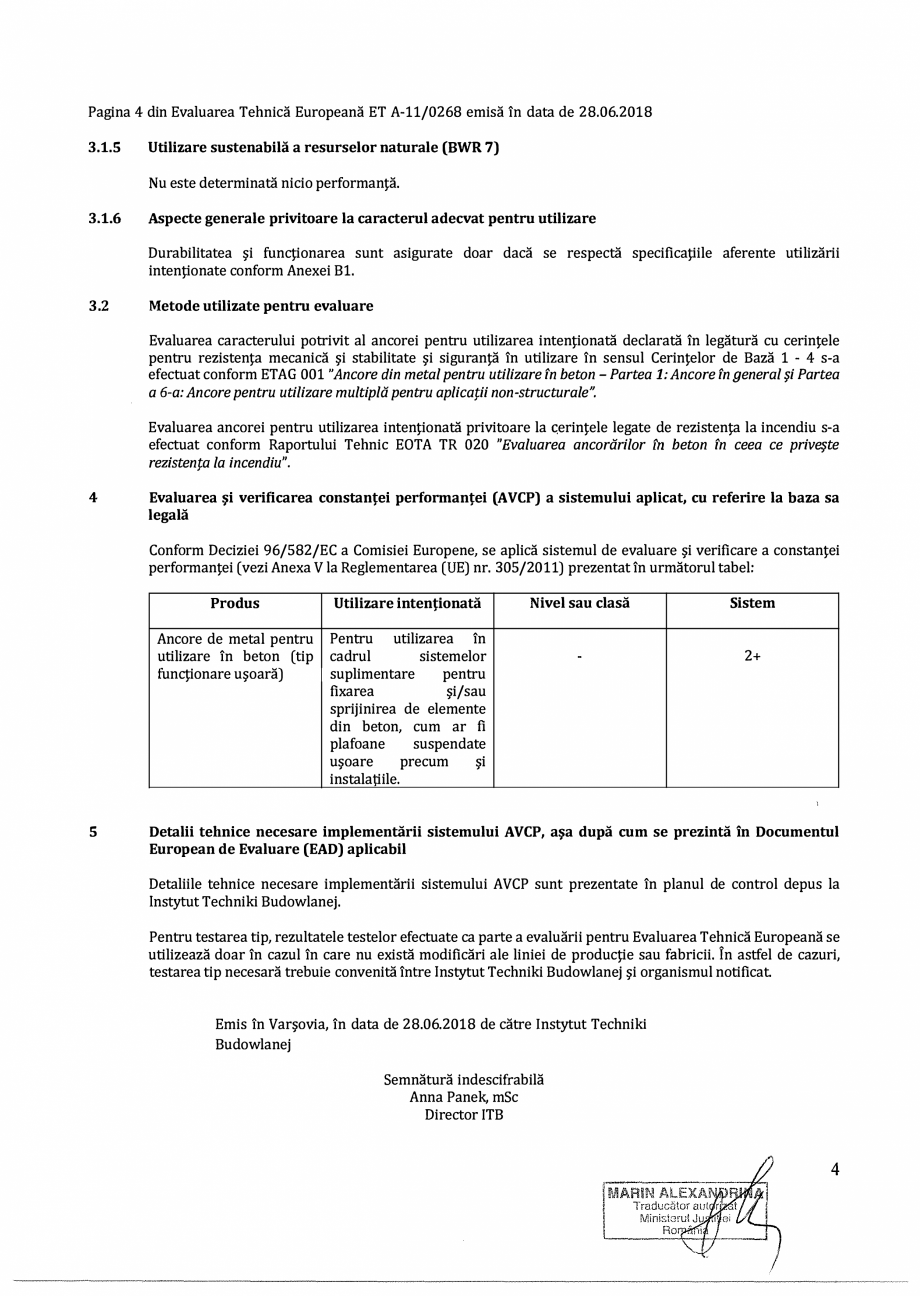

Pagina 4 - Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs...

legerea produselor corecte în legătură cu durata de viaţă rezonabilă a lucrărilor din punct de vedere economic. 3 Performanţa produsului şi referinţele metodelor utilizate pentru evaluarea sa 3.1 Performanţa produsului 3.11 . Rezistenţă mecanică şi stabilitate (BWR1) Rezistenţă caracteristică pentru fiecare direcţiile de Vezi Anexa Cl sarcină Vezi Anexa Cl Distante fată de mar ine i s atiere 3.1.2 Siguranţă în caz de incendiu (BWR2) Reac ie la incendiu Rezistenţă caracteristică în caz de ex unere la incendiu 3.13 . Igienă, sănătate şi mediu înconjurător (BWR3) În plus faţă de clauzele referitoare la substanţele periculoase conţinute de prezenta Evaluare Tehnică Europeană, pot exista alte cerinţe aplicabile produselor destinate acestui scop (de exemplu, legislaţia transpusă europeană şi legile naţionale, reglementările şi dispoziţiile administrative). În vederea îndeplinirii dispoziţiilor Reglementării în domeniul Produsel

Pagina 4-Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs Romana...

Pagina 5 - Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs...

or de Construcţii, trebuie respectate şi aceste cerinţe, dacă şi acolo unde se aplică. 3.1.4 Siguranţă în utilizare (BWR4) Pentru cerinţa de bază privitoare la siguranţă, sunt valabile aceleaşi criterii cu cele aferente cerinţei de bază privitoare la rezistenţa şi stabilitatea mecanică (BWR 1). 3 Pagina 4 din Evaluarea Tehnică Europeană ET A-11/0268 emisă în data de 28.06.2018 3.1.5 Utilizare sustenabilă a resurselor naturale (BWR 7) Nu este determinată nicio performanţă. 3.1.6 Aspecte generale privitoare la caracterul adecvat pentru utilizare Durabilitatea şi funcţionarea sunt asigurate doar dacă se respectă specificaţiile aferente utilizării intenţionate conform Anexei B1. 3.2 Metode utilizate pentru evaluare Evaluarea caracterului potrivit al ancorei pentru utilizarea intenţionată declarată în legătură cu cerinţele pentru rezistenţa mecanică şi stabilitate şi siguranţă în utilizare în sensul Cerinţelor de Bază 1 - 4 s-a e

Pagina 5-Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs Romana or de...

Pagina 6 - Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs...

fectuat conform ETAG 001 "Ancore din metal pentru utilizare în beton - Partea 1: Ancore în general şi Partea a 6-a: Ancore pentru utilizare multiplă pentru aplicaţii non-structurale". Evaluarea ancorei pentru utilizarea intenţionată privitoare la c;erinţele legate de rezistenţa la incendiu s-a efectuat conform Raportului Tehnic EOTA TR 020 "Evaluarea ancorărilor în beton în ceea ce priveşte rezistenţa la incendiu". 4 Evaluarea şi verificarea constanţei performanţei (AVCP) a sistemului aplicat, cu referire la baza sa legală Conform Deciziei 96/582/EC a Comisiei Europene, se aplică sistemul de evaluare şi verificare a constanţei performanţei (vezi Anexa V la Reglementarea (UE) nr. 305/2011) prezentat în următorul tabel: Produs Utilizare intenţionată Nivel sau clasă Sistem - 2+ Ancore de metal pentru Pentru utilizarea în utilizare în beton (tip cadrul sistemelor suplimentare funcţionare uşoară) pentru fixarea şi/sau sprijinirea de elemente din beto

Pagina 6-Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs Romana...

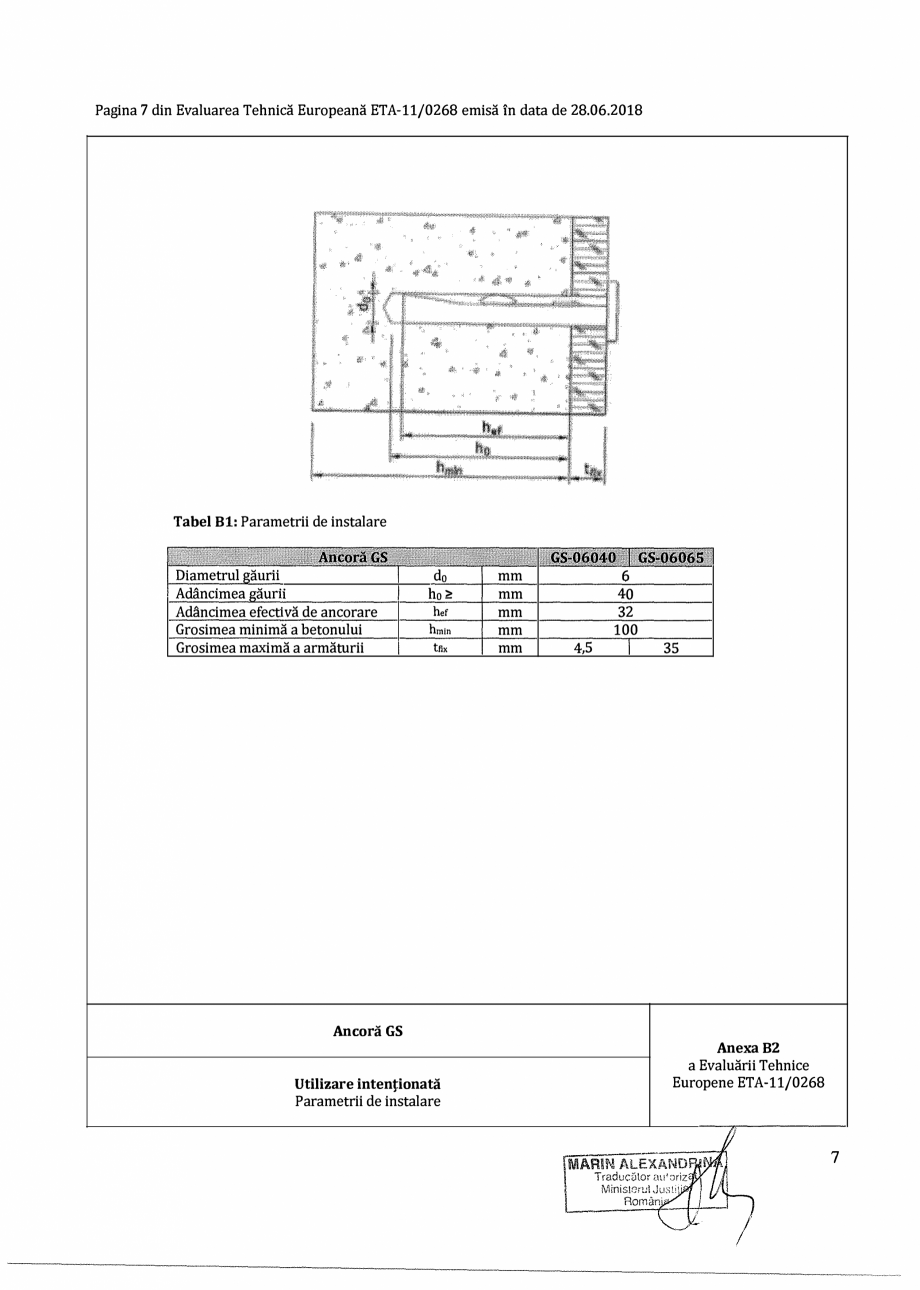

Pagina 7 - Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs...

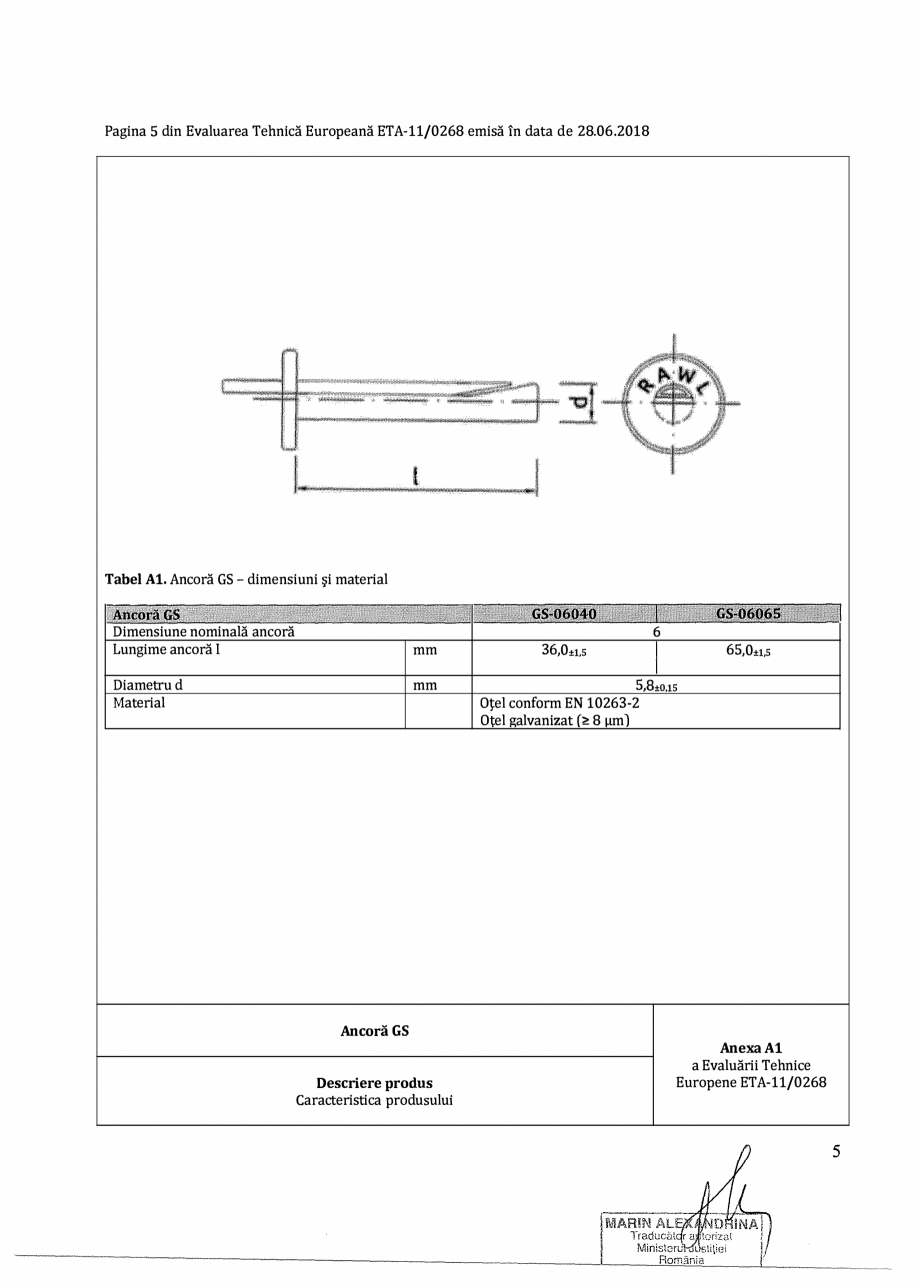

n, cum ar fi suspendate plafoane uşoare precum şi instalaţiile. 5 Detalii tehnice necesare implementării sistemului AVCP, aşa după cum se prezintă în Documentul European de Evaluare (EAD) aplicabil Detaliile tehnice necesare implementării sistemului AVCP sunt prezentate în planul de control depus la Instytut Techniki Budowlanej. Pentru testarea tip, rezultatele testelor efectuate ca parte a evaluării pentru Evaluarea Tehnică Europeană se utilizează doar în cazul în care nu există modificări ale liniei de producţie sau fabricii. În astfel de cazuri, testarea tip necesară trebuie convenită între lnstytut Techniki Budowlanej şi organismul notificat. Emis în Varşovia, în data de 28.06.2018 de către Instytut Techniki Budowlanej Semnătură indescifrabilă Anna Panek, mSc Director 1TB 4 Pagina 5 din Evaluarea Tehnică Europeană ETA-11/0268 emisă în data de 28.06.2018 l Tabel A1. Ancoră GS - dimensiuni şi material Dimensiune nominală ancoră Lungime an

Pagina 7-Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs Romana n,...

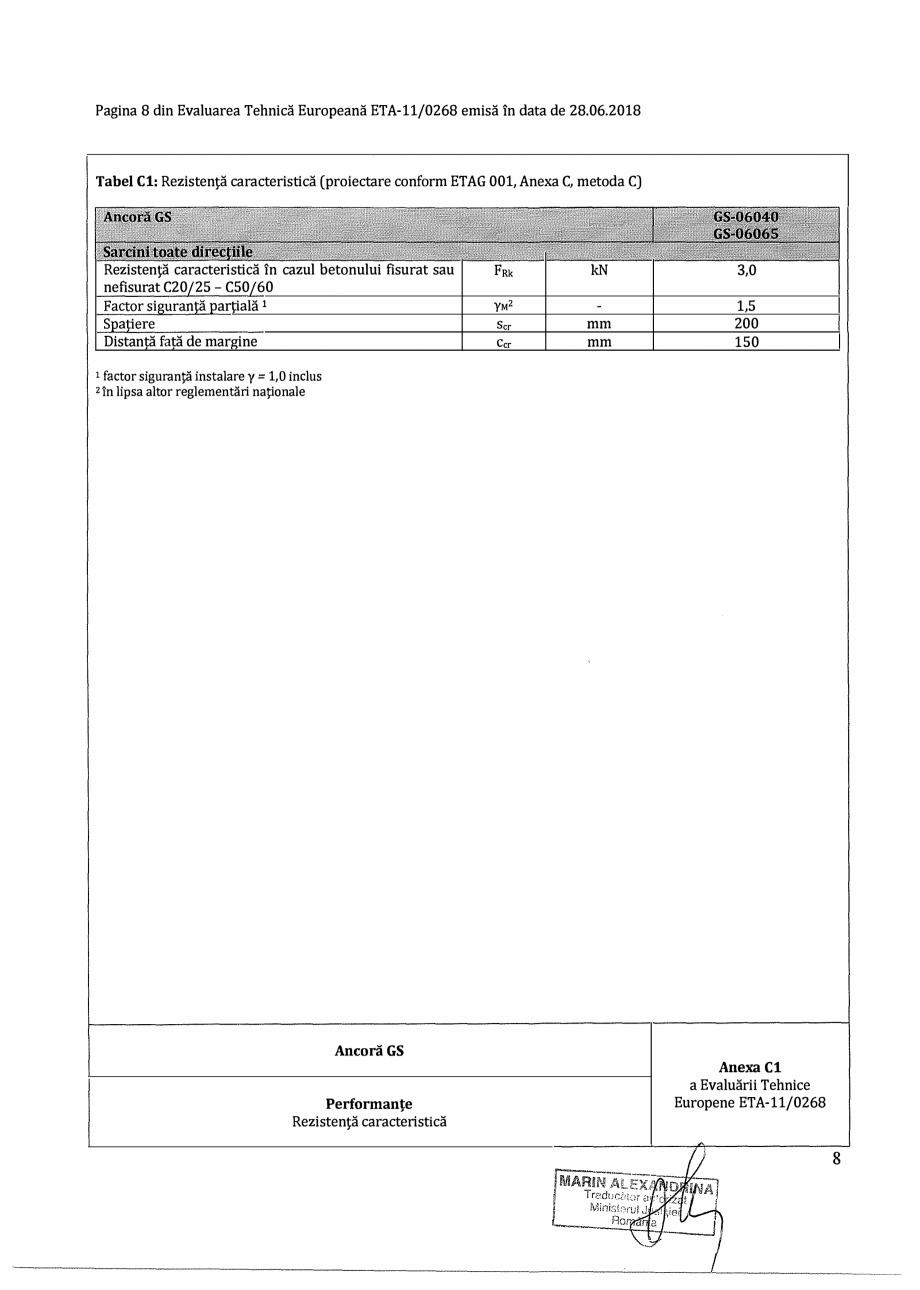

Pagina 8 - Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs...

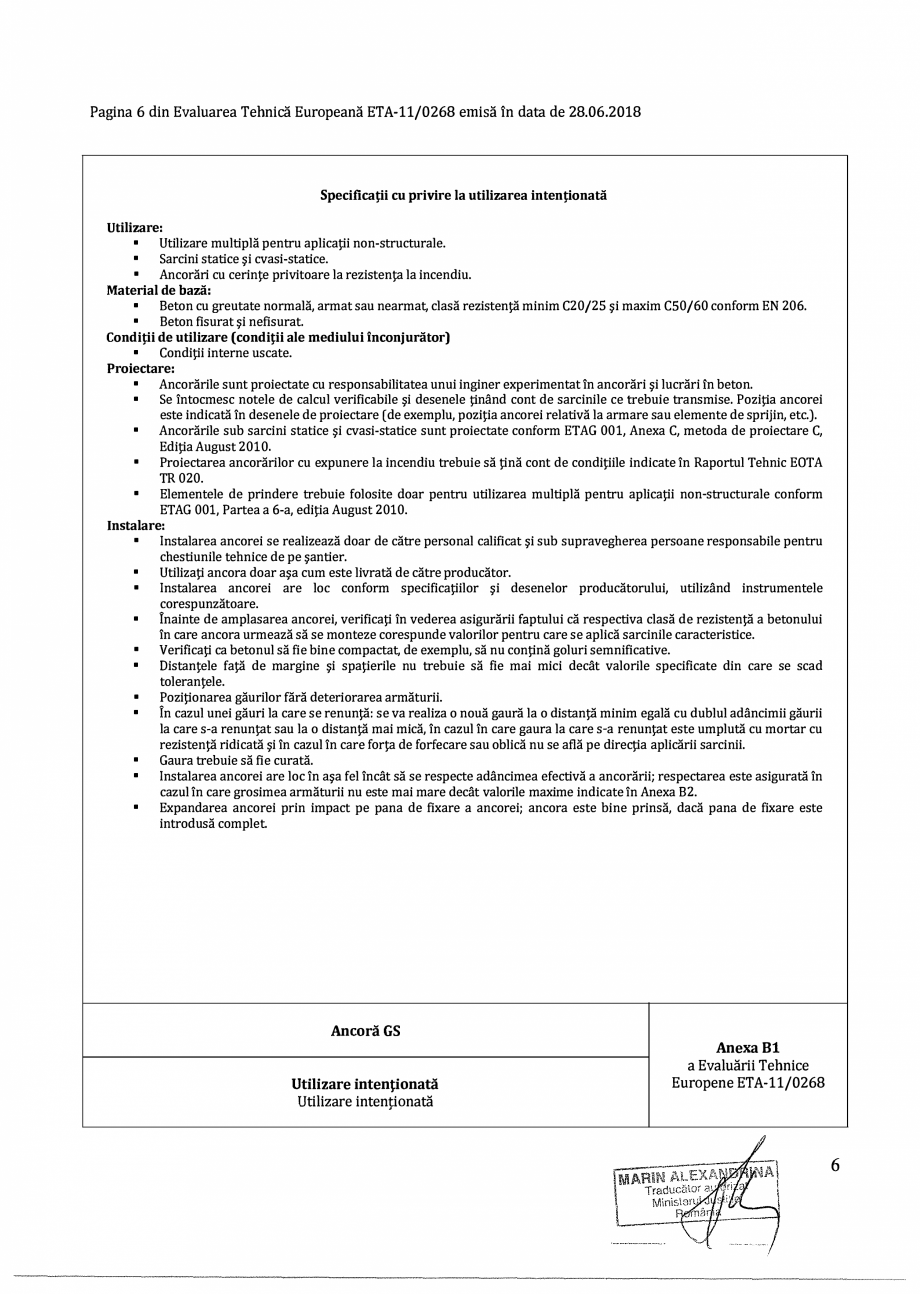

coră I mm Diametru d Material mm Ancoră GS Descriere produs Caracteristica produsului 36,0±1,s 65,0±1,s 5,B±o 1s Oţel conform EN 10263-2 O el alvanizat ;;:: 8 m AnexaA1 a Evaluării Tehnice Europene ETA-11/0268 5 Pagina 6 din Evaluarea Tehnică Europeană ETA-11/0268 emisă în data de 28.06.2018 Specificaţii cu privire la utilizarea intenţionată Utilizare: • Utilizare multiplă pentru aplicaţii non-structurale. • Sarcini statice şi cvasi-statice. • Ancorări cu cerinţe privitoare la rezistenţa la incendiu. Material de bază: • Beton cu greutate normală, armat sau nearmat, clasă rezistenţă minim C20/25 şi maxim CS0/60 conform EN 206. • Beton fisurat şi nefisurat. Condiţii de utilizare (condiţii ale mediului înconjurător) • Condiţii interne uscate. Proiectare: • Ancorările sunt proiectate cu responsabilitatea unui inginer experimentat în ancorări şi lucrări în beton. • Se întocmesc notele de calcul verificabile şi desenele ţin

Pagina 8-Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs Romana coră...

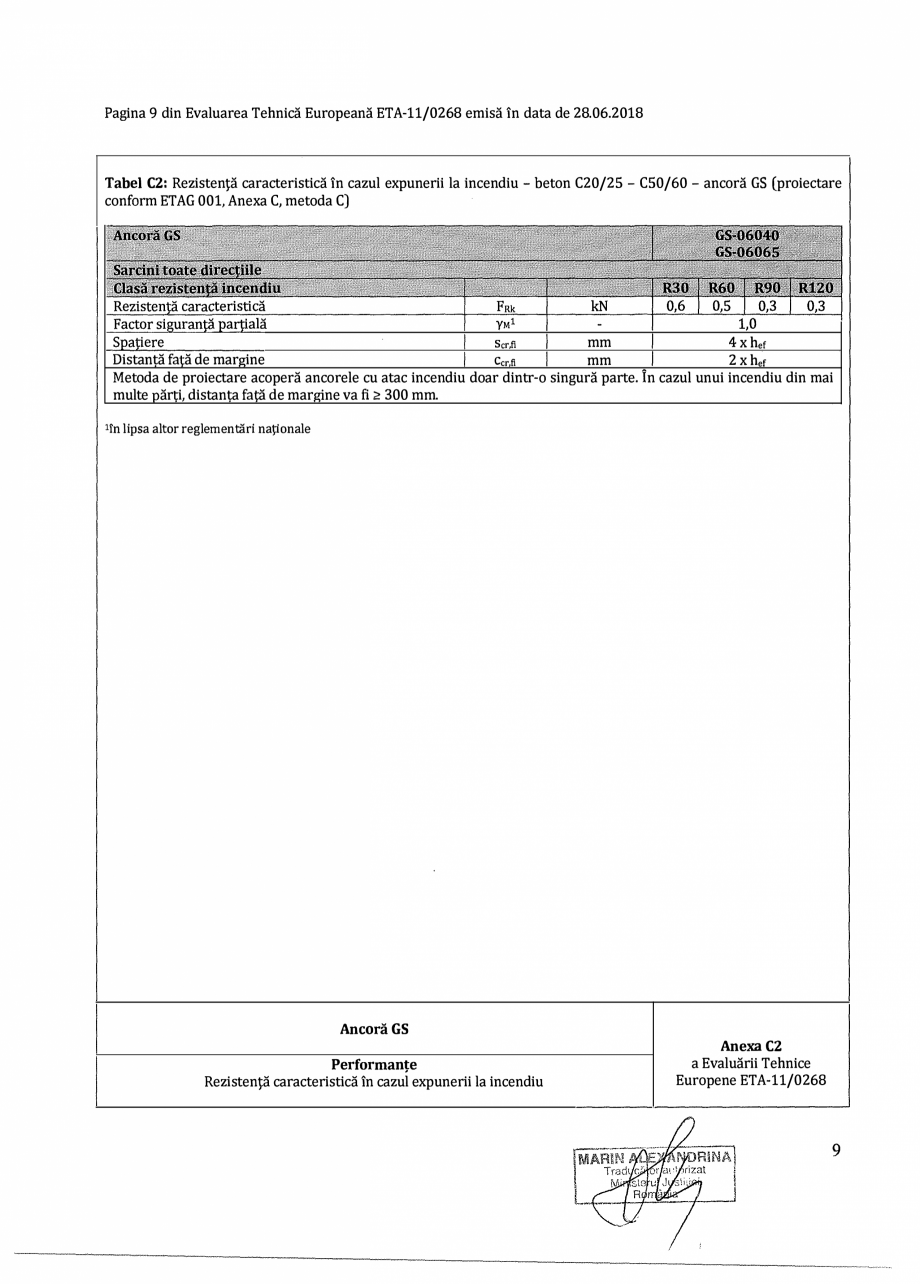

Pagina 9 - Agrement ETA 11-0268 pentru ancora expandabila premium RAWLPLUG R-GS Certificare produs...

ând cont de sarcinile ce trebuie transmise. Poziţia ancorei este indicată în desenele de proiectare (de exemplu, poziţia ancorei relativă la armare sau elemente de sprijin, etc.). • Ancorările sub sarcini statice şi cvasi-statice sunt proiectate conform ETAG 001, Anexa C, metoda de proiectare C, Ediţia August 2010. • Proiectarea ancorărilor cu expunere la incendiu trebuie să ţină cont de condiţiile indicate în Raportul Tehnic EOTA TR 020. • Elementele de prindere trebuie folosite doar pentru utilizarea multiplă pentru aplicaţii non-structurale conform ETAG 001, Partea a 6-a, ediţia August 2010. Instalare: • Instalarea ancorei se realizează doar de către personal calificat şi sub supravegherea persoane responsabile pentru chestiunile tehnice de pe şantier. • Utilizaţi ancora doar aşa cum este livrată de către producător. • Instalarea ancorei are loc conform specificaţiilor şi desenelor producătorului, utilizând instrumentele corespunzătoare. �
