Birourile A.M.A din Madrid, cladire cu amprenta redusa de carbon
Echipa Rafael de la Horz Architects a proiectat o cladire de birouri tinand cont de amprenta de carbon a acesteia si avand grija sa ocupe cat mai putin spatiu posibil, respectand si punand in valoare, in acelasi timp, si peisajul inconjurator. Amplasata in Cristalia Business Park in „Campo de las Naciones” din Madrid, noua cladire este acum sediul companiei A.M.A. Insurance si se remarca printr-o anvelopanta din otel matuit care aduce un design futurist in cadrul parcului.
Cladirea care are o suprafata de 10 000mp se desfasoara pe inaltimea a sapte niveluri intr-o zona in care conditionarile de construire erau limitate. Pentru a echilibra volumetria avand in vedere ca baza era relativ redusa, cladirea are de o parte si de alta doua console impresionante de 25m. In aceste zone, la interior au fost amenajate spatiul de primire al vizitatorilor si o sala de prezentari a carei panta se potriveste perfect cu oblica data de consola. Fatadele vitrate din aceasta zona au ochiuri de sticla cu unghiuri ascutite si benzi inclinate care directioneaza perspectivele spre anumite zone din peisajul inconjurator.
Anvelopanta din otel si sticla reflecta tensiunile si echilibrul necesare pentru a sustine intreaga cladire, transformand volumul intr-un imens fierastrau. Grinzi din otel strbat in zig-zag fatada si cuprind structura din sticla, oferind nu numai un efect vizual deosebit dar ajutand in acelasi timp la mentinerea unei temperaturi optime la interior si a unui iluminat natural de calitate.
Mai multe informatii gasiti pe: http://inhabitat.com
Traducere si adaptare: Arh. Raluca Popa

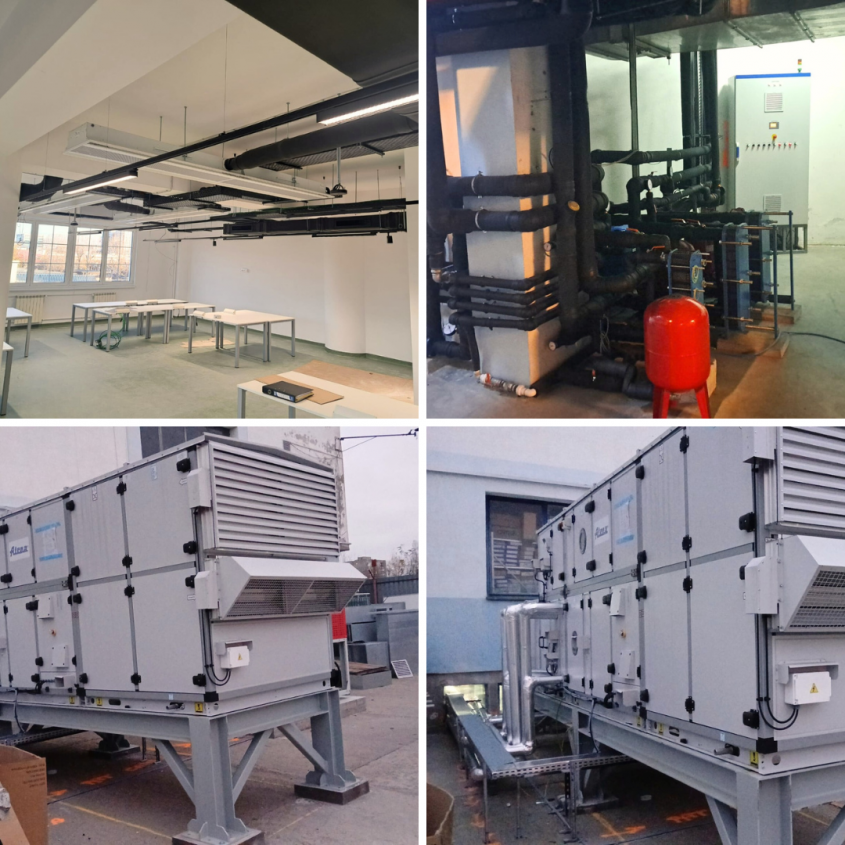

Centrală de tratare care funcționează împreună cu grinzi de răcire care asigură un debit de 8000 m3 cu temperatură și umiditate controlate.
Avem 3 tipuri de baterii astfel încât se poate asigura un control de temperatură și umiditate în ambele sezoane cald-rece.
Bateriile sunt pe apă, dipuse în CTA în felul următor: ✔️baterie de încălzire pe apă, ✔️baterie de răcire pe apă ✔️baterie de reîncălzire pe apă.
Apa rece vine din sursa externă de tip chiller.
Apa caldă este furnizată de un punct termic format din cazan pe gaze.

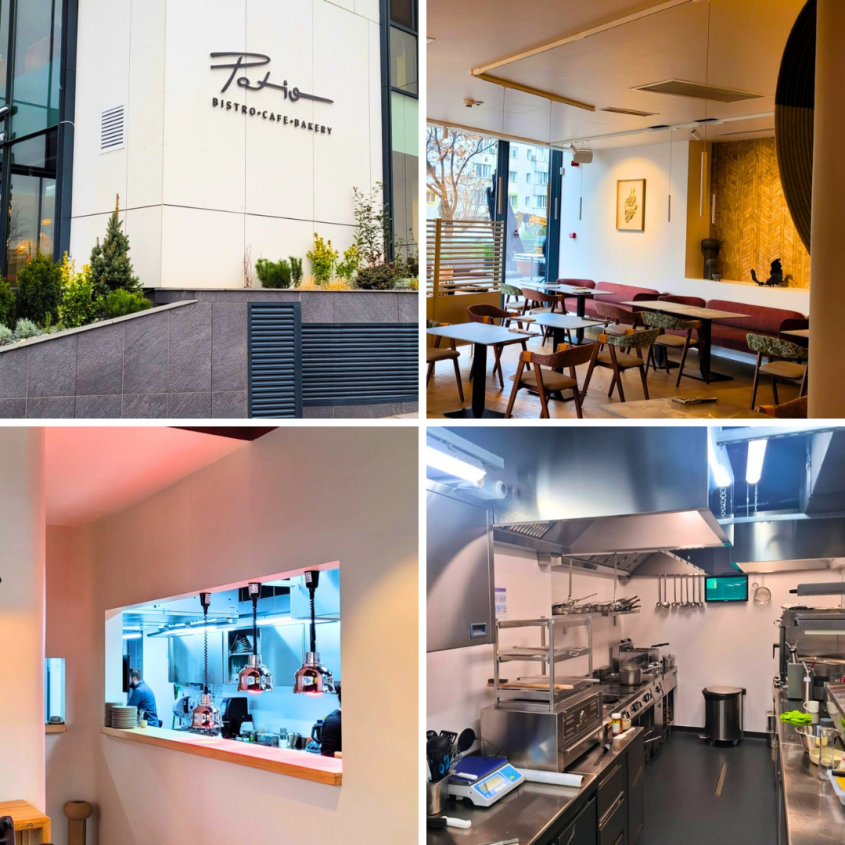

ATREA a livrat un sistem profesionist de exhaustare aer viciat din zona de bucătărie, recuperare de căldură din aerul viciat și compensare de aer proaspăt în bucătărie și zona de dining.
Aerul viciat este trecut printr-un sistem de filtrare electrostatic și cu lămpi UVC care distrug mirosurile și grăsimile.
Sistemul este compus din:
✔️ 3 hote de extracție cu iluminat inclus, INOX igienic conform VDI16282, filtre de tip ciclonic cu eficiență de peste 90% pe orice tip de particulă
✔️ fiecare hotă este controlată independent cu panou local funcție de necesarul de gătit
✔️ centrală de tratare aer cu recuperator de căldură integrat și control în presiune constantă astfel încăt își modulează automat debitul în funcție de înăarcarea de pe linia de gătit
✔️ filtru electrostatic și lămpi UVC pentru ardere grăsimi și protejarea tubulaturii de extracție
Compensarea de aer proaspăt se face prin centrala de tratare aer, către bucătărie și sala de dining.

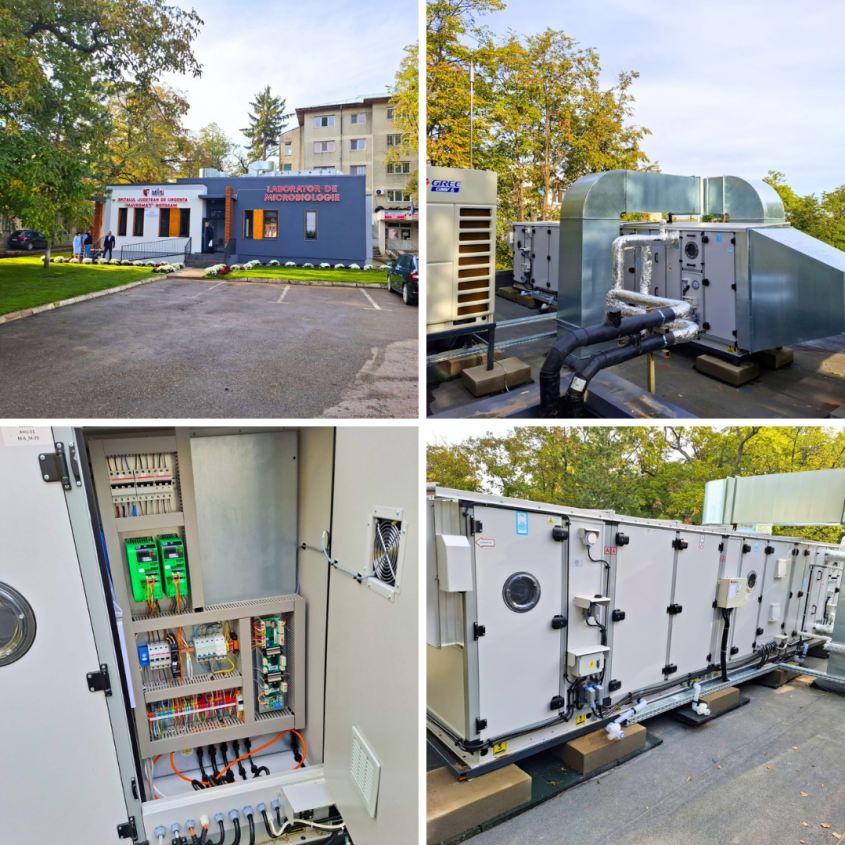

Unitate responsabilă pentru aportul de aer proaspăt, încălzire și răcire, control al temperaturii și umiditate.
Construcția respectă VDI6022, este placată cu inox pe interior, sistem avansat de control aMotion ce permite optimizarea consumului și control ambiental foarte precis și posibilitate verificare parametri de la distanță prin web server.
1. Hotă Optima cu recuperator de căldură, compensare de aer proaspăt și automatizare integrată destinată bucătăriei.
2. Multiple unităție 3500 cu o unitate externă de răcire încălzire pe freon destinată spațiului de restaurant.

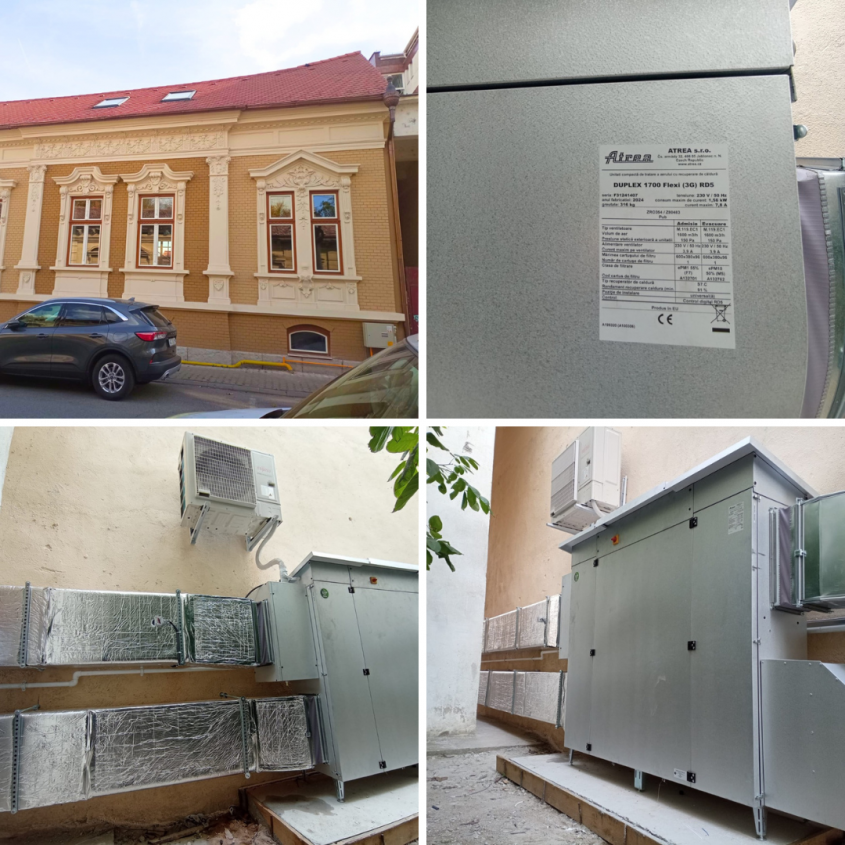

3. Unitate DUPLEX Flexi 1700 m³ cu unitate de răcire pe freon pentru zona de cramă, montaj exterior.
