Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-ZF

Limba: Romana

5 afisari

Tip documentatie: Certificare produs

Pagina 1 - Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-ZF Certificare...

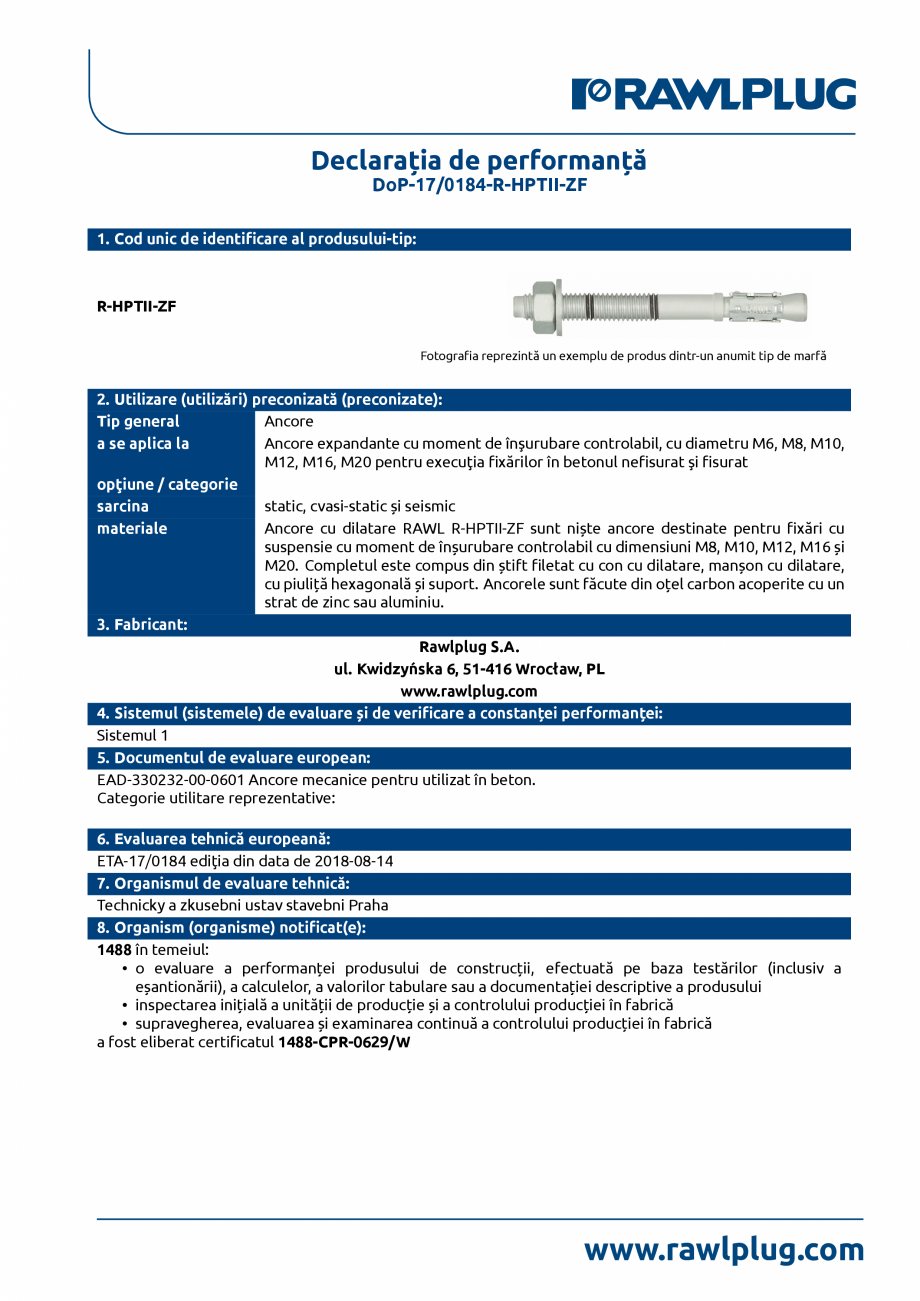

Declarația de performanță DoP-17/0184-R-HPTII-ZF 1. Cod unic de identiﬁcare al produsului-tip: R-HPTII-ZF Fotograﬁa reprezintă un exemplu de produs dintr-un anumit tip de marfă 2. Utilizare (utilizări) preconizată (preconizate): Tip general Ancore a se aplica la Ancore expandante cu moment de înşurubare controlabil, cu diametru M6, M8, M10, M12, M16, M20 pentru execuţia ﬁxărilor în betonul neﬁsurat şi ﬁsurat opţiune / categorie sarcina static, cvasi-static și seismic materiale Ancore cu dilatare RAWL R-HPTII-ZF sunt niște ancore destinate pentru ﬁxări cu suspensie cu moment de înșurubare controlabil cu dimensiuni M8, M10, M12, M16 și M20. Completul este compus din știft ﬁletat cu con cu dilatare, manșon cu dilatare, cu piuliță hexagonală și suport. Ancorele sunt făcute din oțel carbon acoperite cu un strat de zinc sau aluminiu. 3. Fabricant: Rawlplug S.A. ul. Kwidzyńska 6, 51-416 Wrocław, PL www.rawlplug.com 4. Sistemul (sistemele) de evalu

Pagina 1-Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-ZF Certificare produs Romana...

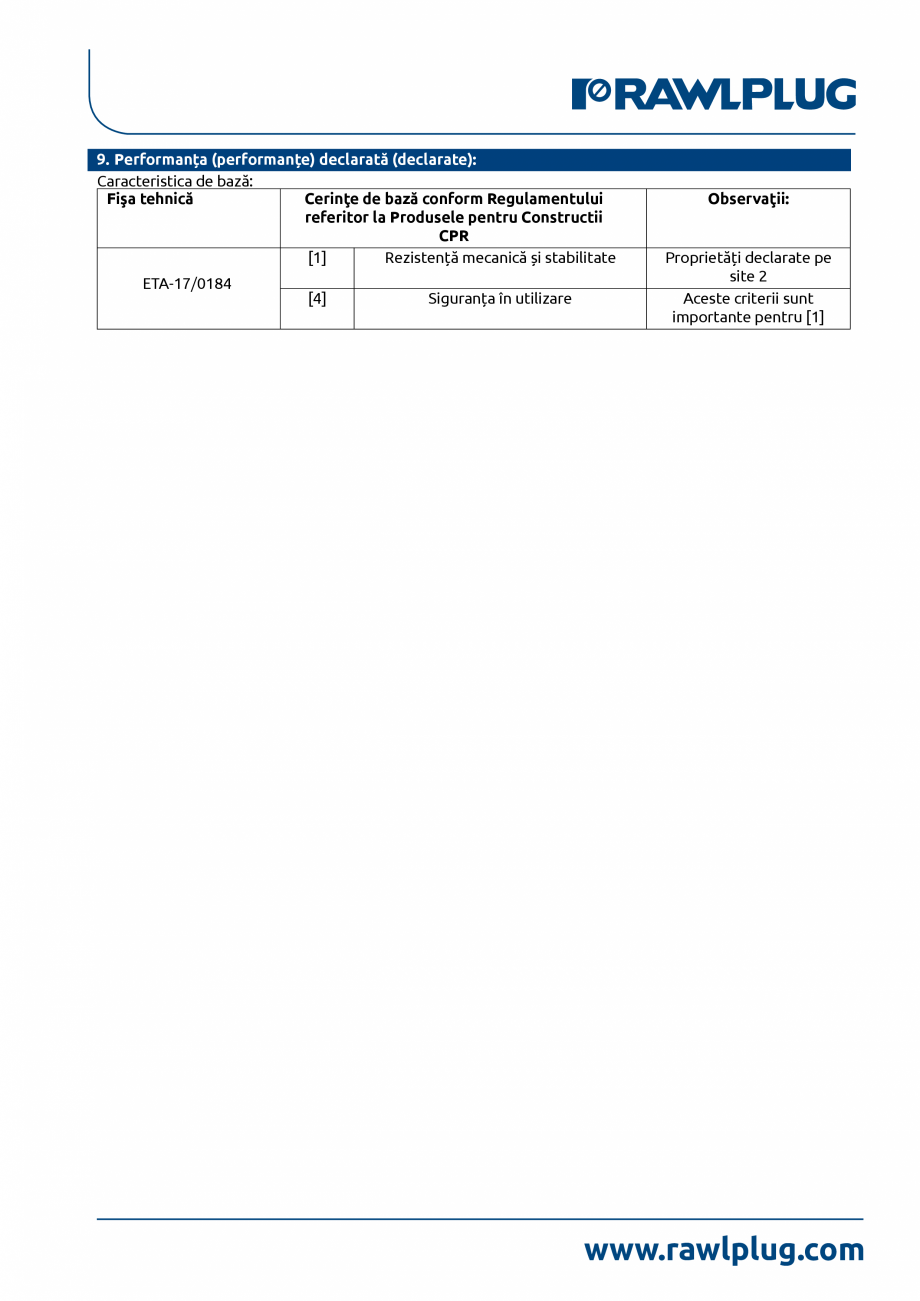

Pagina 2 - Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-ZF Certificare...

are și de veriﬁcare a constanței performanței: Sistemul 1 5. Documentul de evaluare european: EAD-330232-00-0601 Ancore mecanice pentru utilizat în beton. Categorie utilitare reprezentative: 6. Evaluarea tehnică europeană: ETA-17/0184 ediţia din data de 2018-08-14 7. Organismul de evaluare tehnică: Technicky a zkusebni ustav stavebni Praha 8. Organism (organisme) notiﬁcat(e): 1488 în temeiul: • o evaluare a performanței produsului de construcții, efectuată pe baza testărilor (inclusiv a eșantionării), a calculelor, a valorilor tabulare sau a documentației descriptive a produsului • inspectarea inițială a unității de producție și a controlului producției în fabrică • supravegherea, evaluarea și examinarea continuă a controlului producției în fabrică a fost eliberat certiﬁcatul 1488-CPR-0629/W 9. Performanța (performanțe) declarată (declarate): Caracteristica de bază: Fişa tehnică Cerinţe de bază conform Regulamentului referitor la Prod

Pagina 2-Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-ZF Certificare produs Romana...

Pagina 3 - Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-ZF Certificare...

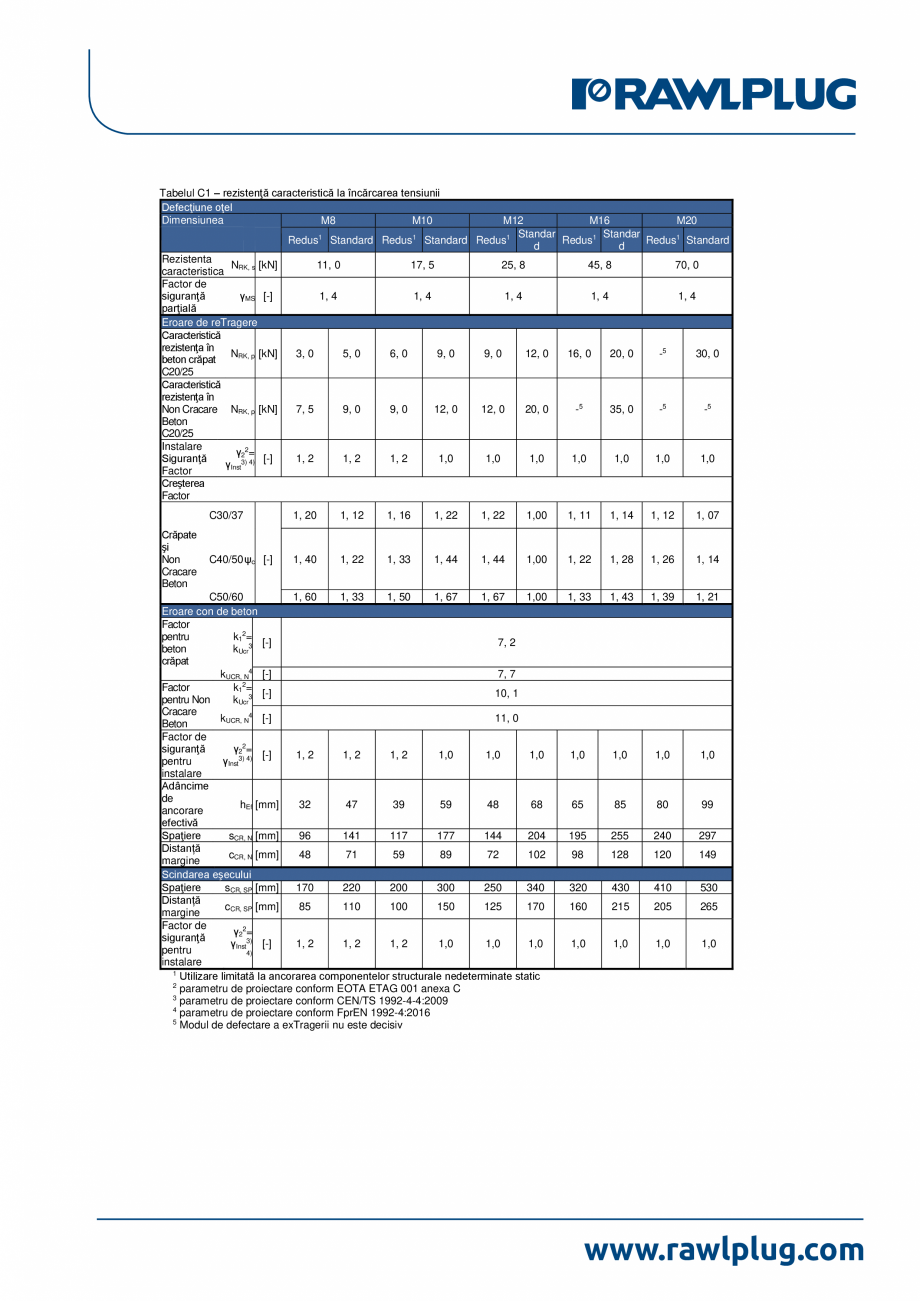

usele pentru Constructii CPR [1] Rezistență mecanică și stabilitate ETA-17/0184 [4] Siguranța în utilizare Observaţii: Proprietăți declarate pe site 2 Aceste criterii sunt importante pentru [1] Tabelul C1 – rezistenţă caracteristică la încărcarea tensiunii Defecţiune oţel Dimensiunea M8 M10 M12 M16 M20 Standar Standar Redus1 Redus1 Standard d d Redus1 Standard Redus1 Standard Redus1 Rezistenta N [kN] caracteristica RK, s Factor de siguranţă γMS [-] parţială Eroare de reTragere Caracteristică rezistenţa în NRK, p [kN] beton crăpat C20/25 Caracteristică rezistenţa în Non Cracare NRK, p [kN] Beton C20/25 Instalare γ22= Siguranţă [-] γInst3) 4) Factor Creşterea Factor 11, 0 17, 5 25, 8 45, 8 70, 0 1, 4 1, 4 1, 4 1, 4 1, 4 3, 0 5, 0 6, 0 9, 0 9, 0 12, 0 16, 0 20, 0 -5 30, 0 7, 5 9, 0 9, 0 12, 0 12, 0 20, 0 -5 35, 0 -5 -5 1, 2 1, 2 1, 2 1,0 1,0 1,0 1,0 1,0 1,0 1,0 C30/37 1, 20 1, 12 1, 16 1, 22 1, 22 1,0

Pagina 3-Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-ZF Certificare produs Romana...

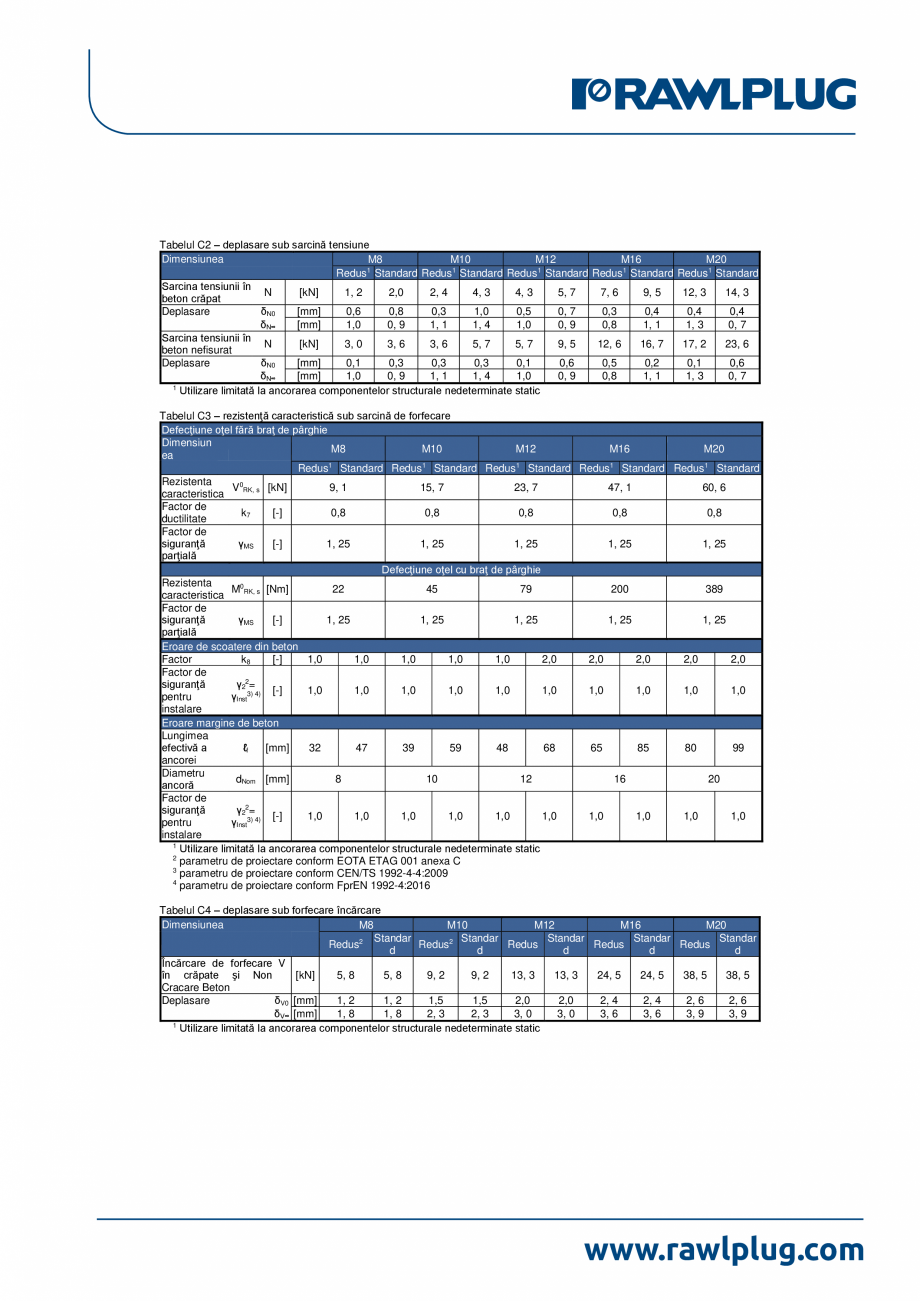

Pagina 4 - Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-ZF Certificare...

0 1, 11 1, 14 1, 12 1, 07 C40/50 ψc [-] 1, 40 1, 22 1, 33 1, 44 1, 44 1,00 1, 22 1, 28 1, 26 1, 14 C50/60 1, 60 1, 33 1, 50 1, 67 1, 67 1,00 Eroare con de beton Factor pentru k12= [-] 7, 2 beton kUcr3 crăpat kUCR, N4 [-] 7, 7 Factor k12= [-] 10, 1 kUcr3 pentru Non Cracare kUCR, N4 [-] 11, 0 Beton Factor de γ22= siguranţă [-] 1, 2 1, 2 1, 2 1,0 1,0 1,0 γInst3) 4) pentru instalare Adâncime de hEf [mm] 32 47 39 59 48 68 ancorare efectivă Spaţiere sCR, N [mm] 96 141 117 177 144 204 Distanță cCR, N [mm] 48 71 59 89 72 102 margine Scindarea eşecului Spaţiere sCR, SP [mm] 170 220 200 300 250 340 Distanță cCR, SP [mm] 85 110 100 150 125 170 margine Factor de 2 γ2 = siguranţă 1, 2 1, 2 1, 2 1,0 1,0 1,0 γInst3) [-] pentru 4) instalare 1 Utilizare limitată la ancorarea componentelor structurale nedeterminate static 2 parametru de proiectare conform EOTA ETAG 001 anexa C 3 parametru de proiectare conform CEN/TS 1992-4-4:2009 4 parametru de proiectare conform Fpr

Pagina 4-Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-ZF Certificare produs Romana 0
...

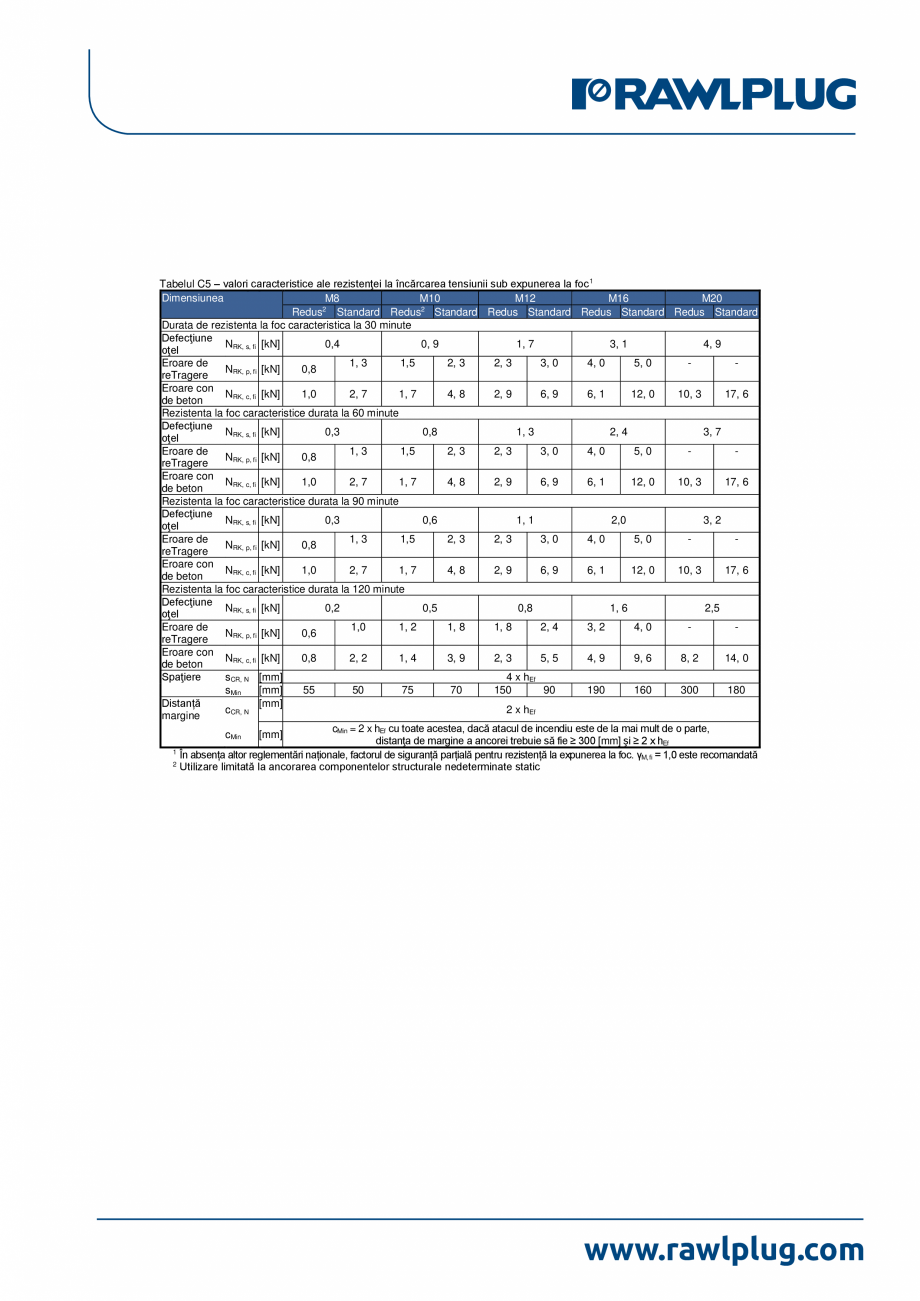

Pagina 5 - Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-ZF Certificare...

EN 1992-4:2016 5 Modul de defectare a exTragerii nu este decisiv 1, 33 1, 43 1, 39 1, 21 1,0 1,0 1,0 1,0 65 85 80 99 195 255 240 297 98 128 120 149 320 430 410 530 160 215 205 265 1,0 1,0 1,0 1,0 Crăpate şi Non Cracare Beton Tabelul C2 – deplasare sub sarcină tensiune Dimensiunea M8 M10 M12 M16 M20 Redus1 Standard Redus1 Standard Redus1 Standard Redus1 Standard Redus1 Standard Sarcina tensiunii în N [kN] 1, 2 2,0 2, 4 4, 3 4, 3 5, 7 7, 6 9, 5 12, 3 14, 3 beton crăpat Deplasare δN0 [mm] 0,6 0,8 0,3 1,0 0,5 0, 7 0,3 0,4 0,4 0,4 δN∞ [mm] 1,0 0, 9 1, 1 1, 4 1,0 0, 9 0,8 1, 1 1, 3 0, 7 Sarcina tensiunii în N [kN] 3, 0 3, 6 3, 6 5, 7 5, 7 9, 5 12, 6 16, 7 17, 2 23, 6 beton nefisurat Deplasare δN0 [mm] 0,1 0,3 0,3 0,3 0,1 0,6 0,5 0,2 0,1 0,6 δN∞ [mm] 1,0 0, 9 1, 1 1, 4 1,0 0, 9 0,8 1, 1 1, 3 0, 7 1 Utilizare limitată la ancorarea componentelor structurale nedeterminate static Tabelul C3 – rezistenţă caracteristică sub sarcină de forfec

Pagina 5-Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-ZF Certificare produs Romana EN...

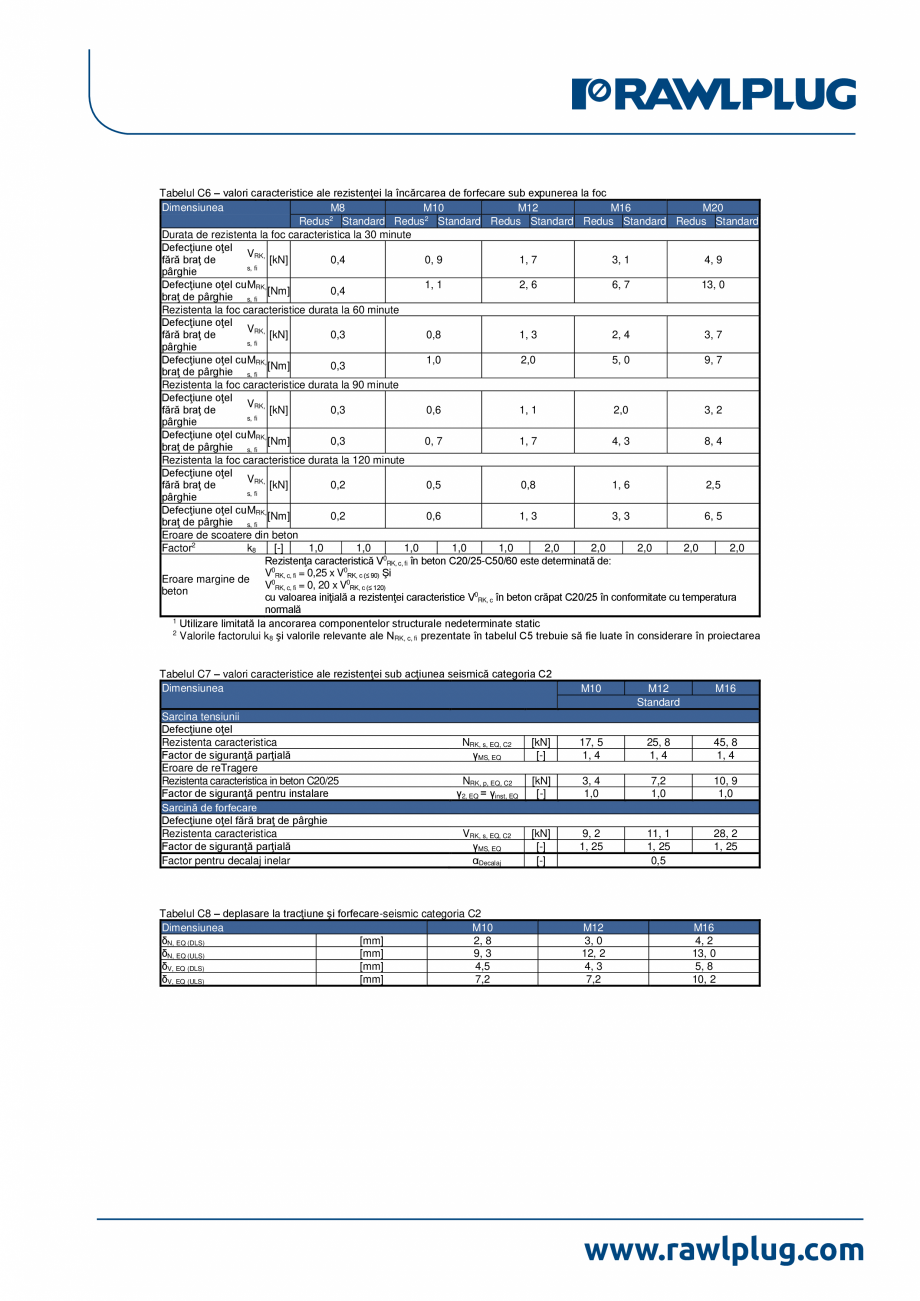

Pagina 6 - Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-ZF Certificare...

are Defecţiune oţel fără braţ de pârghie Dimensiun M8 M10 M12 M16 M20 ea Redus1 Standard Redus1 Standard Redus1 Standard Redus1 Standard Redus1 Standard Rezistenta V0RK, s [kN] 9, 1 15, 7 23, 7 47, 1 60, 6 caracteristica Factor de k7 [-] 0,8 0,8 0,8 0,8 0,8 ductilitate Factor de siguranţă γMS [-] 1, 25 1, 25 1, 25 1, 25 1, 25 parţială Defecţiune oţel cu braţ de pârghie Rezistenta M0RK, s [Nm] 22 45 79 200 389 caracteristica Factor de siguranţă γMS [-] 1, 25 1, 25 1, 25 1, 25 1, 25 parţială Eroare de scoatere din beton Factor k8 [-] 1,0 1,0 1,0 1,0 1,0 2,0 2,0 2,0 2,0 2,0 Factor de 2 γ2 = siguranţă [-] 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 γInst3) 4) pentru instalare Eroare margine de beton Lungimea efectivă a ℓf [mm] 32 47 39 59 48 68 65 85 80 99 ancorei Diametru dNom [mm] 8 10 12 16 20 ancoră Factor de γ22= siguranţă [-] 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 γInst3) 4) pentru instalare 1 Utilizare limitată la ancorarea componentelor structurale ned

Pagina 6-Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-ZF Certificare produs Romana...

Pagina 7 - Declaratia de performanta pentru ancora expandabila RAWLPLUG R-HPTII-ZF Certificare...

eterminate static 2 parametru de proiectare conform EOTA ETAG 001 anexa C 3 parametru de proiectare conform CEN/TS 1992-4-4:2009 4 parametru de proiectare conform FprEN 1992-4:2016 Tabelul C4 – deplasare sub forfecare încărcare Dimensiunea M8 M10 M12 M16 M20 Standar Standar Standar Standar Standar Redus2 Redus2 Redus Redus Redus d d d d d Încărcare de forfecare V în crăpate şi Non [kN] 5, 8 5, 8 9, 2 9, 2 13, 3 13, 3 24, 5 24, 5 38, 5 38, 5 Cracare Beton Deplasare δV0 [mm] 1, 2 1, 2 1,5 1,5 2,0 2,0 2, 4 2, 4 2, 6 2, 6 δV∞ [mm] 1, 8 1, 8 2, 3 2, 3 3, 0 3, 0 3, 6 3, 6 3, 9 3, 9 1 Utilizare limitată la ancorarea componentelor structurale nedeterminate static Tabelul C5 – valori caracteristice ale rezistenţei la încărcarea tensiunii sub expunerea la foc 1 Dimensiunea M8 M10 M12 M16 M20 Redus2 Standard Redus2 Standard Redus Standard Redus Standard Redus Standard Durata de rezistenta la foc caracteristica la 30 minute Defecţiune NRK, s, fi [kN] 0,4 0, 9 1, 7 3, 1 4, 9 o
