Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat (otel inoxidabil A4) RAWLPLUG R-HPTII-A4

Limba: Romana

2 afisari

Tip documentatie: Fisa tehnica

Pagina 1 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

Ancore mecanice R-HPTII-A4 Ancoră expandabilă premium Ancoră premium pentru sarcini statice și seismice în beton fisurat și nefisurat (oțel inoxidabil A4) Aprobări şi Rapoarte • ETA 17/0185 Informaţii despre produs Caracteristici Aplicaţii Material de bază • Ancoră de oțel inoxidabil pentru rezistență superioară la coroziune • Performanță înaltă în betonul fisurat și nefi surat confirmată prin opțiunea 1 ETA • Potriviă pentru capacități maxime de încar care • Pentru aplicații care necesită rezistență la foc până la 120 de minute • Potrivită pentru ancorarea redusă pentru a evita contactul cu armătura • Prevăzută cu marcaje pentru adâncime stan dard sau redusă ce ajută la instalarea precisă a ancorei • Designul R-HPTII permite forarea și instala rea directă prin dispozitivul de fixare și ajută la reducerea timpului de instalare • Rezistență seismică ridicată de categorie C1 • Instalarea profilelor pe

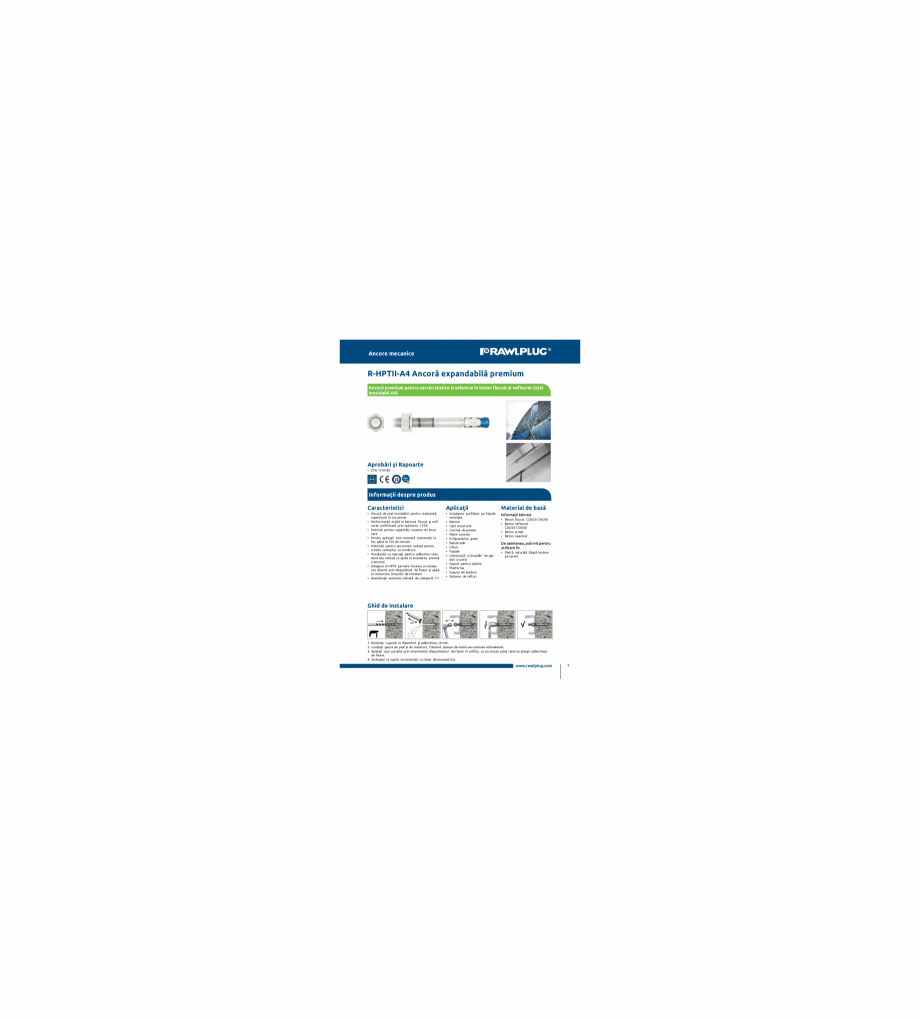

Pagina 1-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat (otel...

Pagina 2 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

fațade ventilate • Bariere • Oțel structural • Cortină de perete • Mâini curente • Echipamente grele • Balustrade • Lifturi • Fațade • Construcții și instalări de gar duri și porți • Suport pentru zidărie • Platforme • Scaune de stadion • Sisteme de rafturi Informații tehnice • Beton fisurat C20/25-C50/60 • Beton nefisurat C20/25-C50/60 • Beton armat • Beton nearmat De asemenea, potrivit pentru utilizare în: • Piatră naturală (după testare pe teren) Ghid de instalare 1. Realizați o gaură cu diametrul și adâncimea cerute. 2. Curățați gaura de praf și de reziduuri, folosind pompa de mână sau metoda echivalentă. 3. Apăsați ușor șurubul prin intermediul dispozitivului de fixare în orificiu cu un ciocan până când se atinge adâncimea de fixare. 4. Strângeți la cuplul recomandat cu cheie dinamometrică. www.rawlplug.com 1 Ancore mecanice Informaţii despre produs Ancoră Element de instalat Diametru Lungi

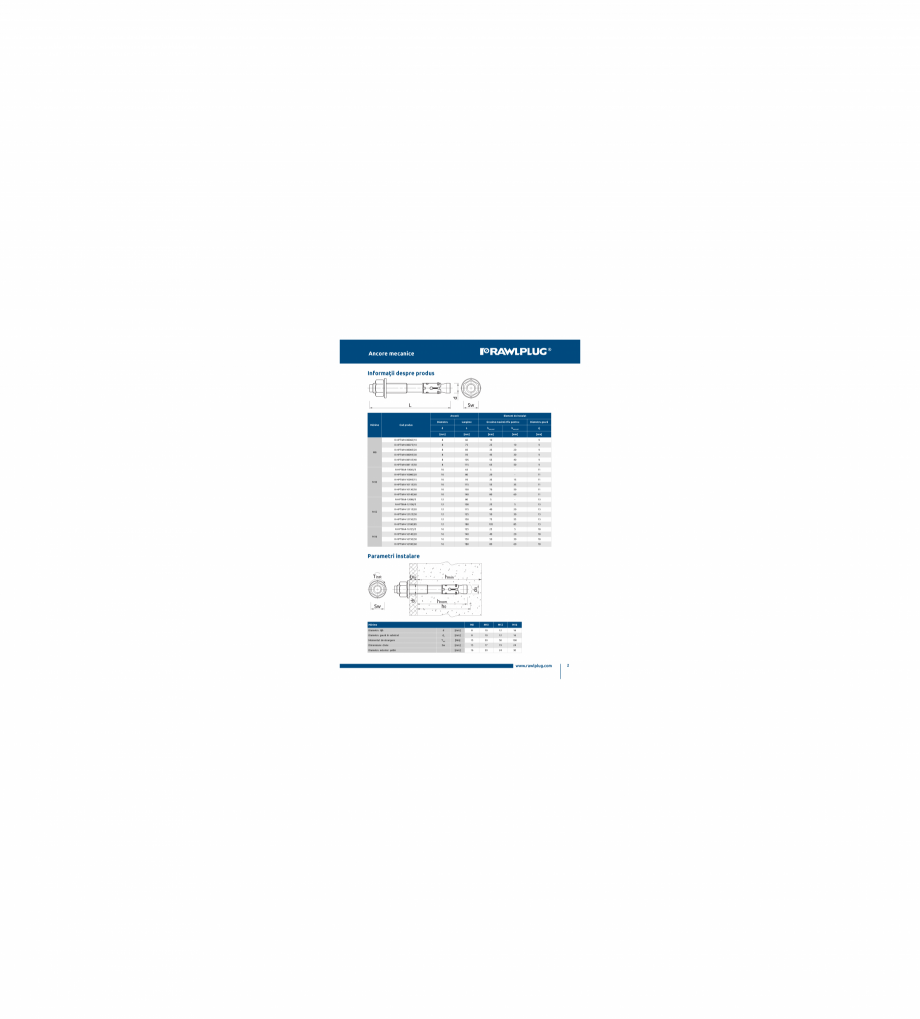

Pagina 2-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat (otel...

Pagina 3 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

me d L hnom,red hnom,std df [mm] [mm] [mm] [mm] [mm] R-HPTIIA4-08060/10 8 60 10 - 9 R-HPTIIA4-08075/10 8 75 25 10 9 R-HPTIIA4-08085/20 8 85 35 20 9 R-HPTIIA4-08095/30 8 95 45 30 9 R-HPTIIA4-08105/40 8 105 55 40 9 R-HPTIIA4-08115/50 8 115 65 50 9 R-HPTIIA4-10065/5 10 65 5 - 11 R-HPTIIA4-10080/20 10 80 20 - 11 R-HPTIIA4-10095/15 10 95 35 15 11 R-HPTIIA4-10115/35 10 115 55 35 11 R-HPTIIA4-10130/50 10 130 70 50 11 R-HPTIIA4-10140/60 10 140 80 60 11 R-HPTIIA4-12080/5 12 80 5 - 13 Mărime Grosime maximă tfix pentru: Diametru gaură Cod produs M8 M10 R-HPTIIA4-12100/5 12 100 25 5 13 R-HPTIIA4-12115/20 12 115 40 20 13 R-HPTIIA4-12125/30 12 125 50 30 13 R-HPTIIA4-12150/55 12 150 75 55 13 R-HPTIIA4-12180/85 12 180 105 85 13 R-HPTIIA4-16125/5 16 125 25 5 18 R-HPTIIA4-16140/20 16 140 40 20 18 R-HPTIIA4-16150/30 16 150 50 30 18 R-HPTIIA4-16180/60 16 180

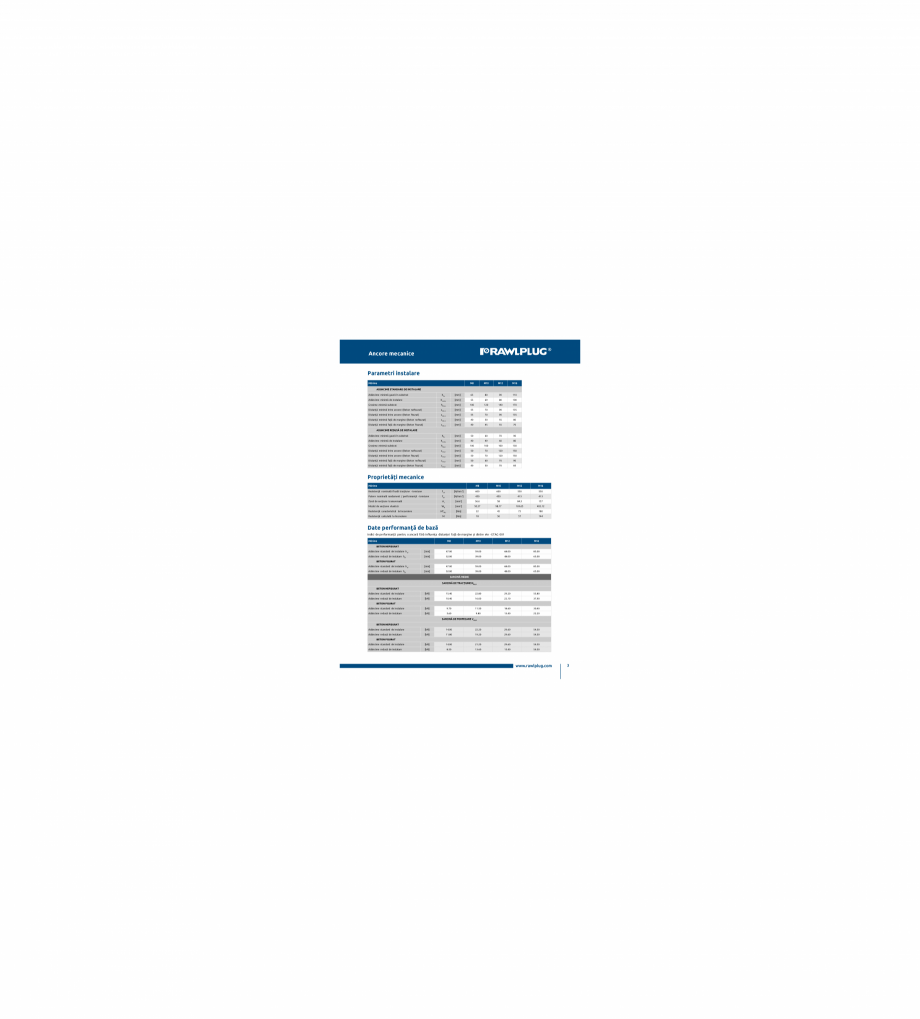

Pagina 3-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat (otel...

Pagina 4 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

80 60 18 M12 M16 Parametri instalare Mărime M8 M10 M12 M16 16 Diametru tijă d [mm] 8 10 12 Diametru gaură în substrat d0 [mm] 8 10 12 16 Momentul de strangere T inst [Nm] 15 30 50 100 Dimensiune cheie Sw [mm] 13 17 19 24 [mm] 16 20 24 30 Diametru exterior șaibă www.rawlplug.com 2 Ancore mecanice Parametri instalare Mărime M8 M10 M12 M16 ADâNCIME STANDARD DE INSTALARE Adâncime minimă gaură în substrat h0,s [mm] 65 80 90 110 Adâncime minimă de instalare hnom,s [mm] 55 69 80 100 Grosime minimă substrat hmin,s [mm] 100 120 140 170 Distanță minimă între ancore (Beton nefisurat) s min, s [mm] 55 70 90 135 Distanță minimă între ancore (Beton fisurat) s min, s [mm] 55 70 90 135 Distanță minimă față de margine (Beton nefisurat) c min, s [mm] 40 50 55 80 Distanță minimă față de margine (Beton fisurat) c min, s [mm] 40 45 55 70 90 ADâNCIME REDUSĂ DE INSTALARE A

Pagina 4-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat (otel...

Pagina 5 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

dâncime minimă gaură în substrat h0,r [mm] 50 60 70 Adâncime minimă de instalare hnom,r [mm] 40 49 60 80 Grosime minimă substrat hmin,r [mm] 100 100 100 130 Distanță minimă între ancore (Beton nefisurat) s min,r [mm] 50 70 120 150 Distanță minimă între ancore (Beton fisurat) s min,r [mm] 50 70 120 150 Distanță minimă față de margine (Beton nefisurat) c min,r [mm] 50 60 70 90 Distanță minimă față de margine (Beton fisurat) c min,r [mm] 40 50 70 85 Proprietăți mecanice Mărime Rezistență nominală finală tracțiune - tensiune [N/mm 2] f uk 2 M8 M10 M12 M16 600 600 550 550 413 Putere nominală randament / performanță - tensiune f yk [N/mm ] 450 450 413 Zonă de secțiune transversală As [mm 2] 36.6 58 84.3 157 Modul de secțiune elastică Wel [mm 3] 50.27 98.17 169.65 402.12 M0Rk,s [Nm] 22 45 72 180 M [Nm] 18 36 57 144 Rezistență caracteristică la încovoiere Rez

Pagina 5-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat (otel...

Pagina 6 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

istență calculată la încovoiere Date performanţă de bază Indici de performanță pentru o ancoră fără influența distanței față de margine și dintre ele - ETAG 001 Mărime M8 M10 M12 M16 BETON NEFISURAT Adâncime standard de instalare hef [mm] 47.00 59.00 68.00 85.00 Adâncime redusă de instalare hef [mm] 32.00 39.00 48.00 65.00 Adâncime standard de instalare hef [mm] 47.00 59.00 68.00 85.00 Adâncime redusă de instalare hef [mm] 32.00 39.00 48.00 65.00 BETON FISURAT SARCINĂ MEDIE SARCINĂ DE TRACȚIUNE NRu,m BETON NEFISURAT Adâncime standard de instalare [kN] 15.40 22.80 29.20 55.80 Adâncime redusă de instalare [kN] 10.40 16.00 22.10 37.90 Adâncime standard de instalare [kN] 9.70 11.50 18.60 30.40 Adâncime redusă de instalare [kN] 5.60 9.80 13.40 22.20 BETON FISURAT SARCINĂ DE FORFECARE VRu,m BETON NEFISURAT Adâncime standard de instalare [kN] 14.00 22.20 29.60 54.50 Adâncime redusă de instalare

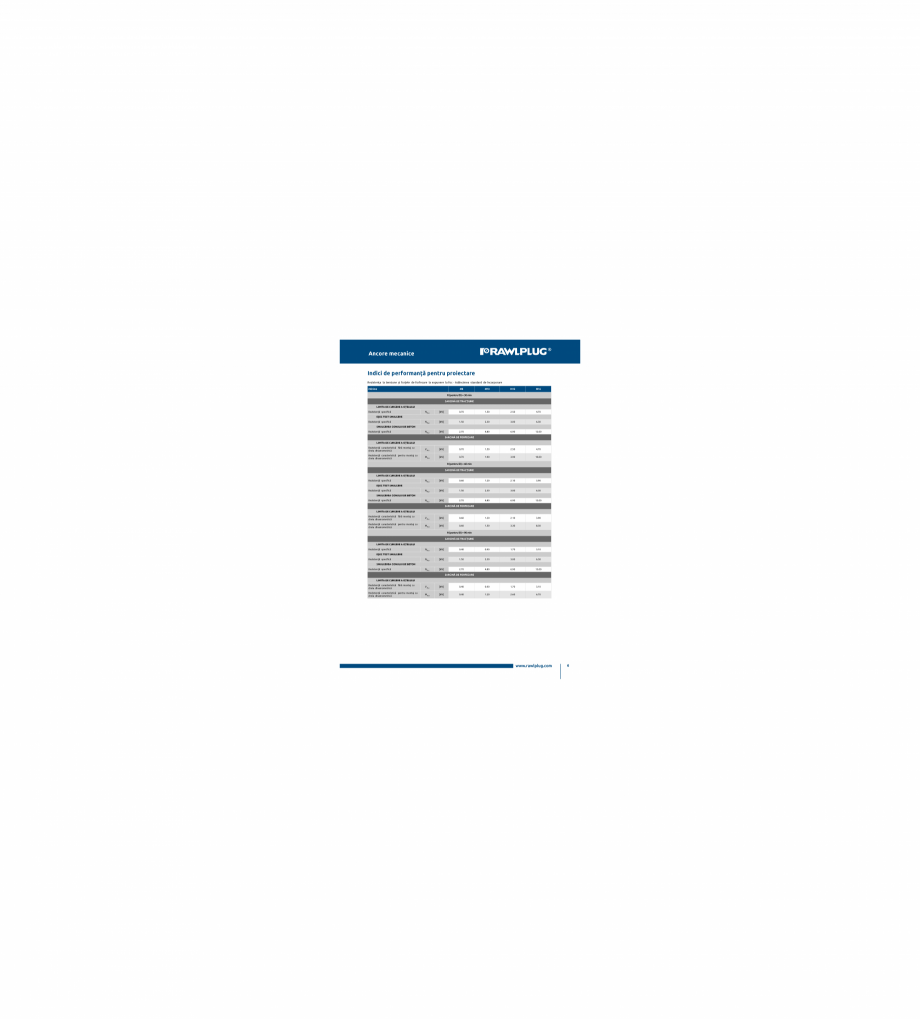

Pagina 6-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat (otel...

Pagina 7 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

[kN] 11.80 19.20 29.60 54.50 Adâncime standard de instalare [kN] 14.00 21.20 29.60 54.50 Adâncime redusă de instalare [kN] 8.50 13.60 15.40 54.50 BETON FISURAT www.rawlplug.com 3 Ancore mecanice Date performanţă de bază Mărime M8 M10 M12 M16 SARCINĂ SPECIFICĂ SARCINĂ DE TRACȚIUNE NRk BETON NEFISURAT Adâncime standard de instalare [kN] 9.00 16.00 25.00 39.50 Adâncime redusă de instalare [kN] 7.50 12.00 16.80 26.40 Adâncime standard de instalare [kN] 6.00 9.00 12.00 25.00 Adâncime redusă de instalare [kN] 3.00 7.50 9.00 16.00 BETON FISURAT SARCINĂ DE FORFECARE VRk BETON NEFISURAT Adâncime standard de instalare [kN] 11.70 18.50 24.60 45.40 Adâncime redusă de instalare [kN] 9.14 14.70 16.79 45.40 Adâncime standard de instalare [kN] 11.60 16.31 24.60 45.40 Adâncime redusă de instalare [kN] 6.52 10.52 11.97 37.70 BETON FISURAT SARCINĂ DE PROIECTARE SARCINĂ DE TRACȚIUNE NRd BETON NEFISURAT

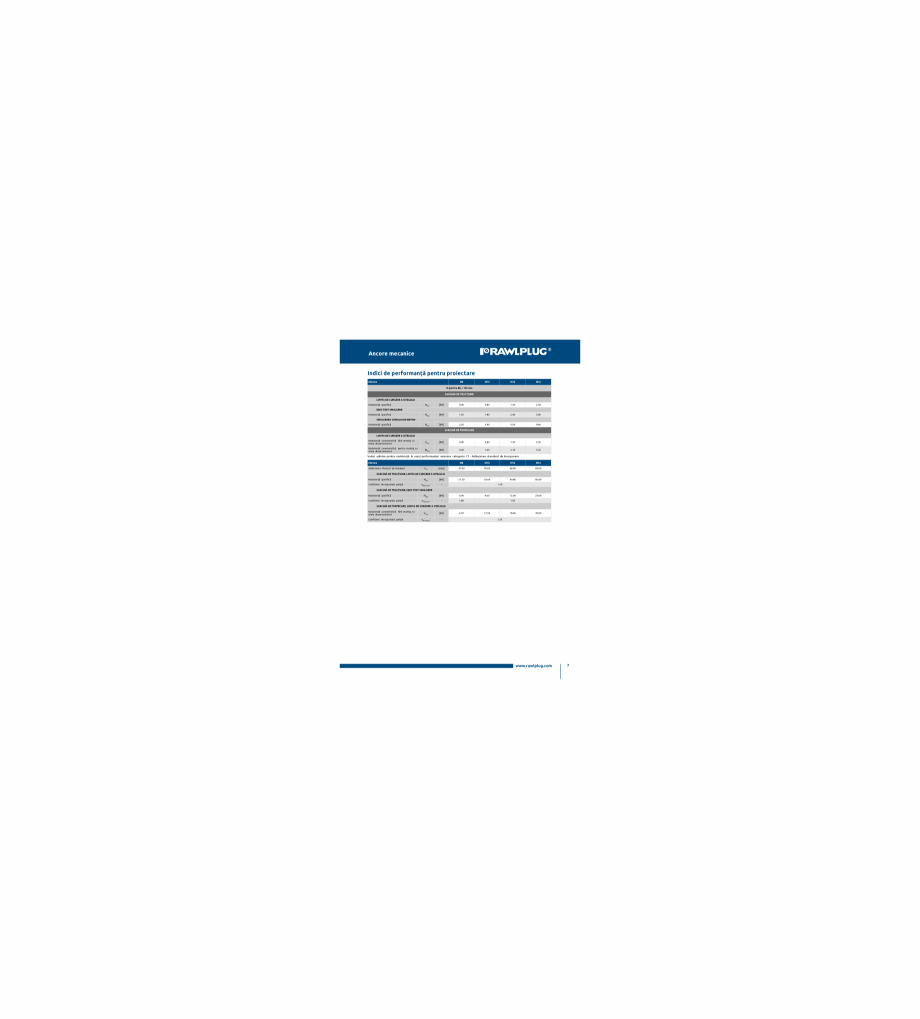

Pagina 7-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat (otel...

Pagina 8 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

Adâncime standard de instalare [kN] 5.00 10.70 16.70 26.30 Adâncime redusă de instalare [kN] 4.17 6.67 11.20 17.60 Adâncime standard de instalare [kN] 3.33 6.00 8.00 16.70 Adâncime redusă de instalare [kN] 1.67 4.17 6.00 10.70 BETON FISURAT SARCINĂ DE FORFECARE VRd BETON NEFISURAT Adâncime standard de instalare [kN] 9.40 14.80 19.70 36.30 Adâncime redusă de instalare [kN] 6.09 9.84 11.20 35.30 Adâncime standard de instalare [kN] 7.73 10.88 19.68 36.30 Adâncime redusă de instalare [kN] 4.34 7.01 7.98 25.15 BETON FISURAT www.rawlplug.com 4 Ancore mecanice Indici de performanță pentru proiectare Adâncime standard de instalare (-) eșecul nu este decisiv Mărime Adâncimea efectivă de instalare hef [mm] M8 M10 M12 M16 47.00 59.00 68.00 85.00 SARCINĂ DE TRACȚIUNE LIMITA DE CURGERE A OȚELULUI Rezistență specifică NRk,s [kN] 21.20 33.60 44.80 82.60 Coeficient de siguranță parțial γ Ms - 1.50

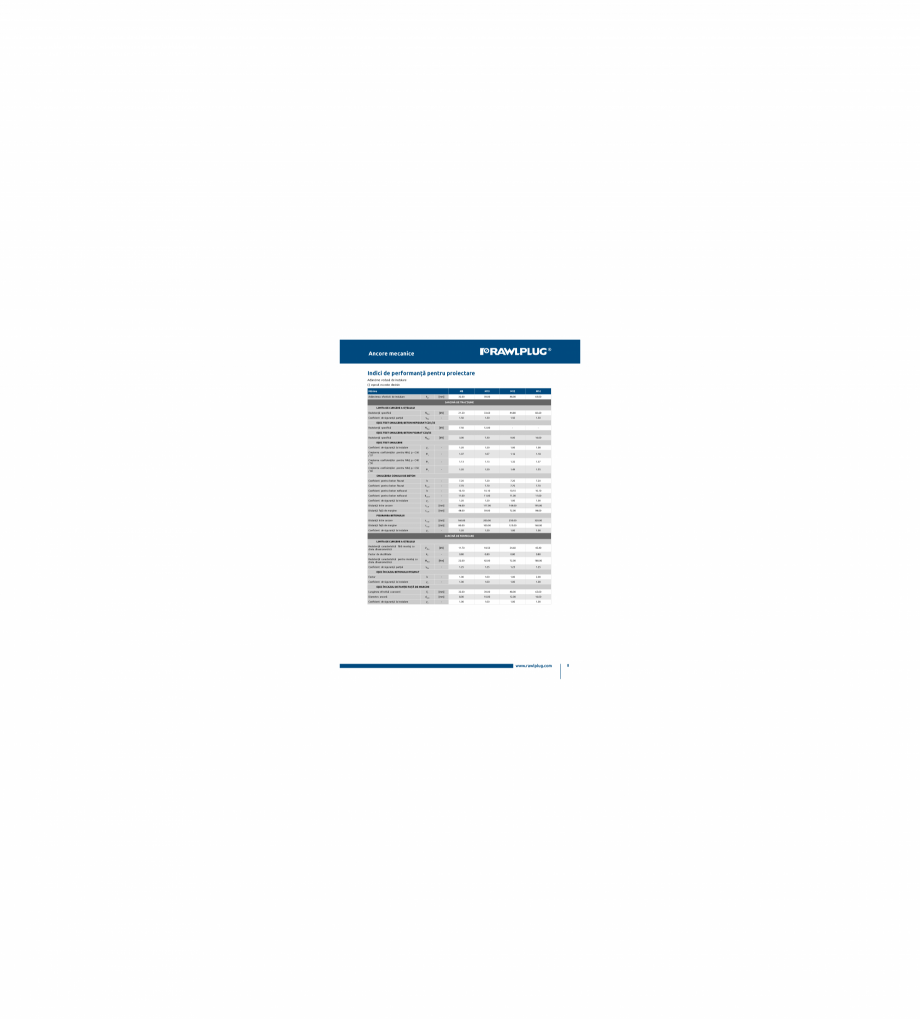

Pagina 8-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat (otel...

Pagina 9 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

1.50 1.50 1.50 [kN] 9.00 16.00 25.00 - NRk,p [kN] 6.00 9.00 12.00 25.00 Coeficient de siguranță la instalare γ2 - 1.20 1.00 1.00 1.00 Creșterea coeficienților pentru NRd, p - C30 / 37 Ψc - 1.16 1.26 1.23 1.18 Creșterea coeficienților pentru NRd, p - C40 / 50 Ψc - 1.33 1.52 1.45 1.37 Creșterea coeficienților pentru NRd, p - C50 / 60 Ψc - 1.50 1.78 1.67 1.55 Coeficient pentru beton fisurat k - 7.20 7.20 7.20 7.20 Coeficient pentru beton fisurat k cr,N - 7.70 7.70 7.70 7.70 Coeficient pentru beton nefisurat k - 10.10 10.10 10.10 10.10 Coeficient pentru beton nefisurat k ucr,N - 11.00 11.00 11.00 11.00 Coeficient de siguranță la instalare γ2 - 1.20 1.00 1.00 1.00 Distanță între ancore s cr,N [mm] 141.00 177.00 204.00 255.00 Distanță față de margine c cr,N [mm] 71.00 89.00 102.00 128.00 Distanță între ancore s cr,sp [mm] 240.00 300.00 340.00 430.00 Distanță față d

Pagina 9-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat (otel...

Pagina 10 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

e margine c cr,sp [mm] 120.00 150.00 170.00 215.00 γ2 - 1.20 1.00 1.00 1.00 EȘEC TEST SMULGERE; BETON NEFISURAT C20 /25 Rezistență specifică NRk,p EȘEC TEST SMULGERE; BETON FISURAT C20/25 Rezistență specifică EȘEC TEST SMULGERE SMULGEREA CONULUI DE BETON FISURAREA BETONULUI Coeficient de siguranță la instalare SARCINĂ DE FORFECARE LIMITA DE CURGERE A OȚELULUI Rezistență caracteristică fără montaj cu cheia dinamometrică Factor de ductilitate Rezistență caracteristică pentru montaj cu cheia dinamometrică Coeficient de siguranță parțial V Rk,s [kN] 11.70 18.50 24.60 45.40 k7 - 0.80 0.80 0.80 0.80 MRk,s [Nm] 22.00 45.00 72.00 180.00 γ Ms - 1.25 1.25 1.25 1.25 k - 1.00 1.00 2.00 2.00 γ2 - 1.00 1.00 1.00 1.00 EȘEC ÎN CAZUL BETONULUI FISURAT Factor Coeficient de siguranță la instalare EȘEC ÎN CAZUL DISTANȚEI FAȚĂ DE MARGINI Lungimea efectivă a ancorei Diametru ancoră Coeficient de siguranță la i

Pagina 10-Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si nefisurat (otel...

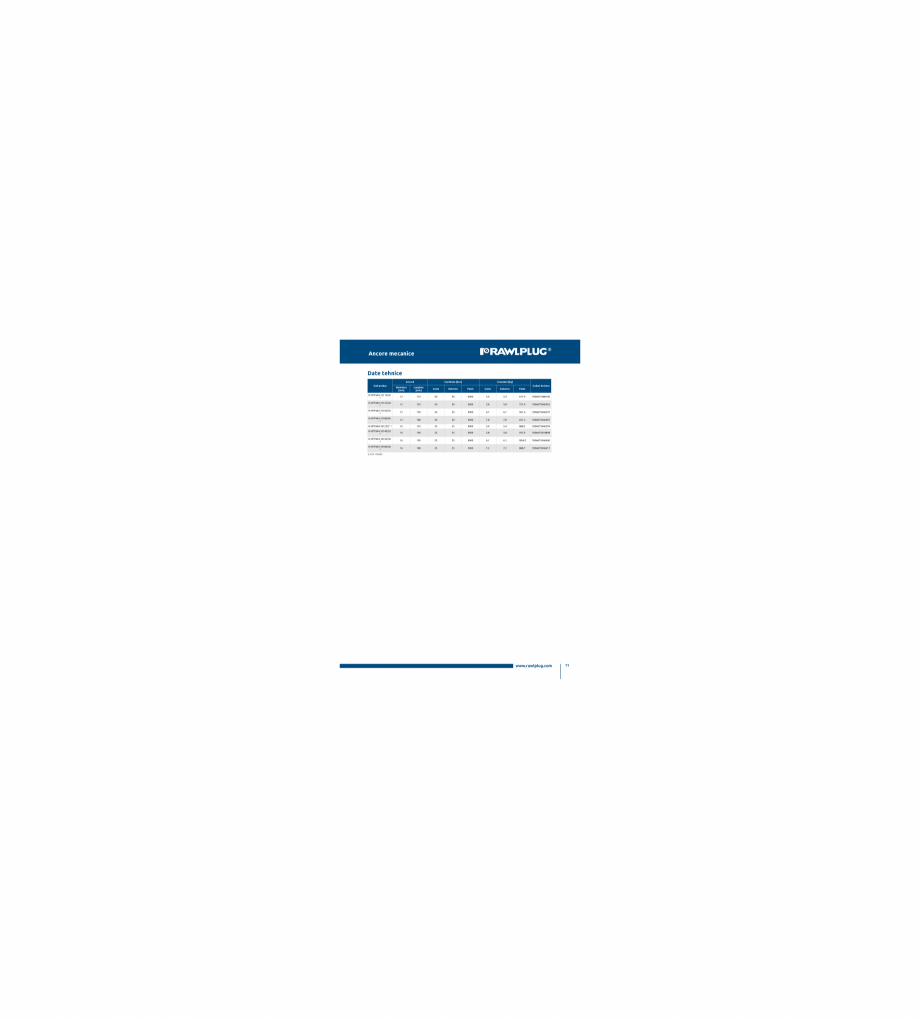

Pagina 11 - Ancora expandabila premium pentru sarcini statice si seismice in beton fisurat si...

nstalare ℓf [mm] 47.00 59.00 68.00 85.00 dnom [mm] 8.00 10.00 12.00 16.00 γ2 - 1.00 1.00 1.00 1.00 www.rawlplug.com 5 Ancore mecanice Indici de performanță pentru proiectare Rezistența la tensiune și forțele de forfecare la expunere la foc - Adâncimea standard de încorporare Mărime M8 M10 M12 M16 R (pentru EI) = 30 min SARCINĂ DE TRACȚIUNE LIMITA DE CURGERE A OȚELULUI Rezistență specifică NRk,s [kN] 0.70 1.50 2.50 4.70 NRk,p [kN] 1.50 2.30 3.00 6.30 NRk,c [kN] 2.70 4.80 6.90 12.00 EȘEC TEST SMULGERE Rezistență specifică SMULGEREA CONULUI DE BETON Rezistență specifică SARCINĂ DE FORFECARE LIMITA DE CURGERE A OȚELULUI Rezistență caracteristică fără montaj cu cheia dinamometrică V Rk,s [kN] 0.70 1.50 2.50 4.70 Rezistență caracteristică pentru montaj cu cheia dinamometrică MRk,s [kN] 0.70 1.90 3.90 10.00 R (pentru EI) = 60 min SARCINĂ DE TRACȚIUNE LIMITA DE CURGERE A OȚELULUI Rezistență s
