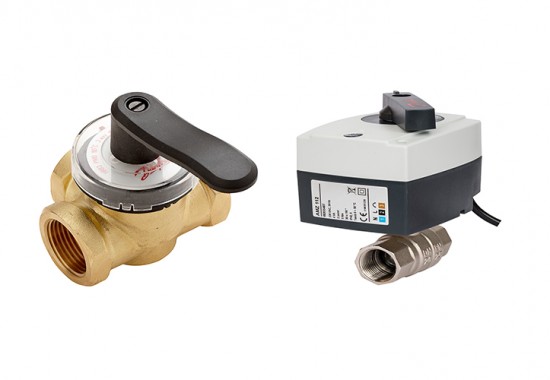

Vane, valve, automatizari pentru incalzire sau racire DANFOSS

Vanele rotative HRB Danfoss sunt concepute in principal pentru reglarea temperaturii pe tur in sistemele de incalzire unde pot fi acceptate anumite pierderi de lichid si unde nu este necesara o caracteristica de control predefinita.

Vanele rotative HRB pot fi utilizate in combinatie cu servomotoarele electrice AMB 162 si AMB 182.

Caracteristici:

- cu 3 cai;

- cel mai mic nivel al pierderilor din clasa;

- indicator unic al pozitiei (vizibil si atunci cand servomotorul estemontat);

- maner ergonomic;

- instalare facila;

- pentru aplicaţii de amestec si de distributie;

- conexiune cu filet interior.

Date tehnice:

- caracteristica regulatorului: caracteristica S;

- pierdere de fluid:

distributie: max. 0,3 % din debit / amestecare: max. 1 % din debit;

- presiunea nominală (PN): 10;

- presiune max. de inchidere (bar):

distributie: 2 / amestec: 1.

Vanele rotative HRB Danfoss sunt concepute in principal pentru reglarea temperaturii pe tur in sistemele de incalzire unde pot fi acceptate anumite pierderi de lichid si unde nu este necesara o caracteristica de control predefinita.

Vanele rotative HRB pot fi utilizate in combinatie cu servomotoarele electrice AMB 162 si AMB 182.

Caracteristici:

- cu 4 cai;

- cel mai mic nivel al pierderilor din clasa;

- indicator unic al pozitiei (vizibil si atunci cand servomotorul este montat);

- maner ergonomic;

- instalare facila;

- pentru aplicatii de amestec si de distributie;

- conexiune cu filet interior.

Date tehnice:

- caracteristica regulatorului: caracteristica S;

- pierdere de fluid: max. 1,0 % din kVS;

- presiunea nominală (PN): 10;

- presiune max. de inchidere (bar):

distributie: 2 / amestec: 1.

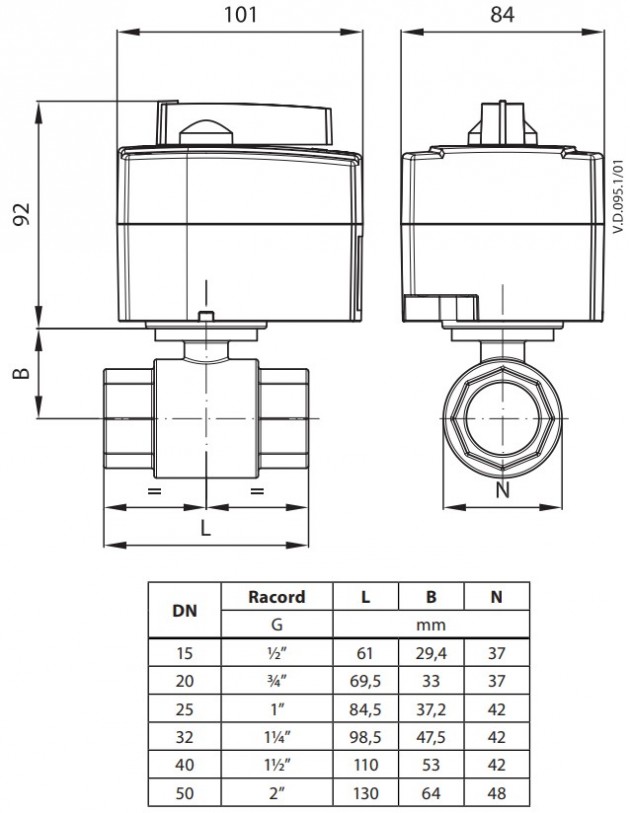

Vanele zonale ON/OFF de tip AMZ 112  sunt utilizate de obicei in legatura cu:

- aplicatii de incalzire centrala, rezidentiale si comerciale;

- aplicatii pentru apa calda menajera;

- instalatii de energie solara;

- controlul prioritatii pentru alimentarea cu apa calda si incalzire (functie de distributie);

- controlul prioritatii pentru boiler si instalatii pe combustibil solid (functie de distributie).

Caracteristici:

- indicatorul pozitiei actuale a vanei;

- indicator cu LED al sensului de rotatie;

- modul manual de rotire a vanei activat de un cuplaj permanent;

- nicio dauna in cazul blocarii vanei;

- functionare silentioasa si sigura;

- fara intretinere;

- intrerupator AUXILIAR integrat;

- indicator LED al intrerupatorului AUXILIAR activat.

Date tehnice:

- tensiune nominala:

- 230 V c.a., 50/60 Hz;

- 24 V c.a., 50/60 Hz;

- cuplu de iesire:

-5 Nm: DN 15-20;

-10 Nm: DN 25-40;

-15 Nm: DN 50;

- unghi de rotatie 90°;

- viteza de rulare a servomotorului:

-DN 15-20: 30 sek./90 °;

-DN 25-50: 60 sek./90 °.

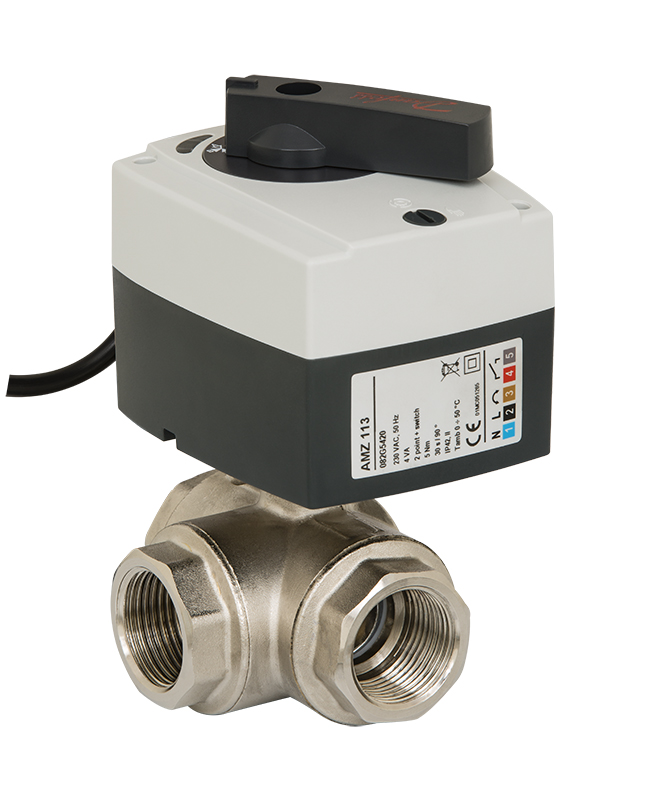

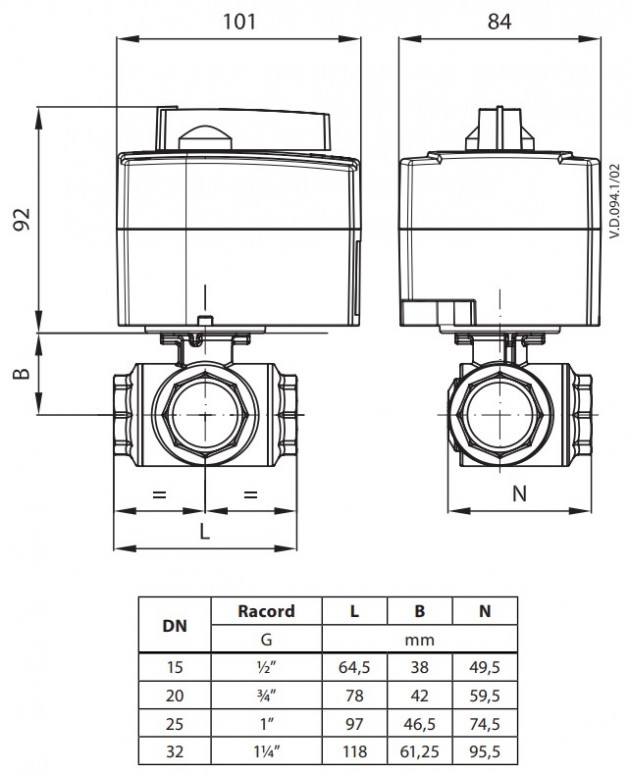

Vanele zonale ON/OFF de tip AMZ 113  sunt utilizate de obicei in legatura cu:

- aplicatii de incalzire centrala, rezidentiale si comerciale;

- aplicatii pentru apa calda menajera;

- instalatii de energie solara;

- controlul prioritatii pentru alimentarea cu apa calda si incalzire (functie de distributie);

- controlul prioritatii pentru boiler si instalatii pe combustibil solid (functie de distributie).

Caracteristici:

- indicatorul pozitiei actuale a vanei;

- indicator cu LED al sensului de rotatie;

- modul manual de rotire a vanei activat de un cuplaj permanent;

- nicio dauna in cazul blocarii vanei;

- functionare silentioasa si sigura;

- fara intretinere;

- intrerupator AUXILIAR integrat;

- indicator LED al intrerupatorului AUXILIAR activat.

Date tehnice:

- tensiune nominala:

- 230 V c.a., 50/60 Hz;

- 24 V c.a., 50/60 Hz;

- cuplu de iesire:

-5 Nm: DN 15;

-15 Nm: DN 20-32;

- unghi de rotatie 90°;

- viteza de rulare a servomotorului:

- DN 15: 30 sek./90 °;

- DN 20-32: 60 sek./90 °.

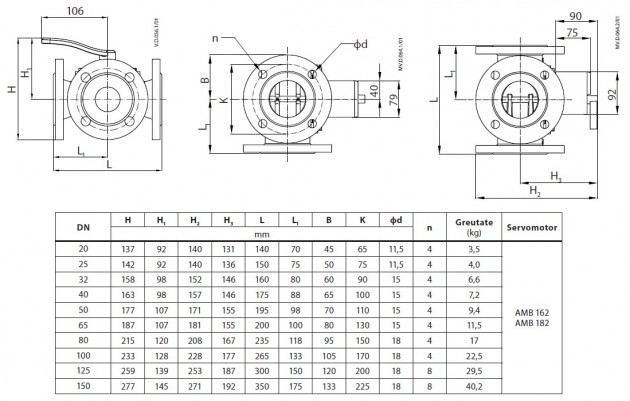

Vanele rotative HFE Danfoss sunt concepute in principal pentru reglarea temperaturii pe tur in sistemele de incalzire unde pot fi acceptate anumite pierderi de lichid si unde nu este necesara o caracteristica de control predefinita.

Vanele rotative HFE pot fi utilizate in combinatie cu servomotoarele electrice AMB 162 si AMB 182.

Caracteristici:

- corp din fonta cu conexiune cu flansa;

- cel mai mic nivel al pierderilor din clasa;

- indicator de poziţie a vanei;

- maner ergonomic;

- pentru aplicatii de amestec si de distributie;

- conexiune flansa PN 6.

Date tehnice:

- caracteristica regulatorului: caracteristica S;

- pierdere de fluid:

distribuţie: max. 0,75% din kVS / amestecare: max. 1,5% din kVS;

- presiunea nominală (PN): 6;

- presiune max. de inchidere (bar): 0,5.

Servomotoarele AMB sunt concepute pentru a controla vanele de amestec rotative si vanele de distributie. Servomotoarele AMB 162  sunt utilizate împreună cu vanele rotative cu 3 si 4 cai de tip HRB, HRE si HFE pentru controlul temperaturii in sisteme de incalzire centrala.

Caracteristici:

- intrerupator AUXILIAR suplimentar;

- indicator pozitie actuala a vanei;

- indicator cu LED al sensului de rotatie;

- modul manual de rotire a vanei activat de un cuplaj permanent;

- nicio dauna in cazul blocarii vanei;

- functionare silentioasa si sigura;

- fara intretinere;

- viteza selectabila pe intrerupatorul DIP (doar servomotor modulant);

- indicator cu LED al intrerupatorului AUXILIAR activat (doar pentru servomotoarele cu comanda in 2 si 3 puncte).

Date tehnice:

- alimentare cu energie (V):

- in 2 puncte sau  in 3 puncte: 24 c.a./c.c. sau 230 c.a.; ±10%;

- modulant: 24 c.a./c.c. ; ±10%;

- putere consumata (VA): 2,5;

- lungime cablu (m): 2;

- greutate (g) 300.

Servomotoarele AMB sunt concepute pentru a controla vanele de amestec rotative si vanele de distributie. Servomotoarele AMB 182  sunt utilizate impreuna cu vanele rotative cu 3 si 4 cai de tip HRB, HRE si HFE pentru controlul temperaturii in sisteme de incalzire centrala.

Caracteristici:

- intrerupator AUXILIAR suplimentar;

- indicator poziție actuala a vanei;

- indicator cu LED al sensului de rotatie;

- modul manual de rotire a vanei activat de un cuplaj permanent;

- nicio dauna in cazul blocarii vanei;

- functionare silentioasa si sigura;

- fara intretinere;

- viteza selectabila pe intrerupatorul DIP (doar servomotor modulant);

- indicator cu LED al intrerupatorului AUXILIAR activat (doar pentru servomotoarele cu comanda in 2 si 3 puncte).

Date tehnice:

- alimentare cu energie (V):

- in 2 puncte sau  in 3 puncte: 24 c.a./c.c. sau 230 c.a.; ±10%;

- modulant: 24 c.a./c.c. ; ±10%;

- putere consumata (VA): 3,5;

- lungime cablu (m): 2;

- greutate (g) 300.

ECL Comfort 110 este un regulator electronic universal pentru un circuit care poate fi utilizat in substatiile si sistemele de incalzire centralizata precum si in sistemele de incalzire bazate pe cazan.

Produsul este un regulator electronic pentru:

- control al temperaturii pe tur cu compensare climatica (incalzire);

- control al temperaturii constante (de exemplu, apa calda menajera, ACM);

- control constant al temperaturii (ACM la cerere).

In aplicatiile de incalzire, ECL Comfort 110 poate fi integrat cu solutia Danfoss Link™ prin intermediul interfetei DLG pentru utilizarea in aplicatiile pentru o singura familie. Regulatorul este proiectat pentru instalare usoara: un cablu, un conector.

Pentru o vedere de ansamblu rapida, valorile afisate se bazeaza atat pe simboluri grafice, cat si pe text in diverse limbi. Regulatorul are iesiri triac pentru vana de reglare motorizata si iesiri pe releu pentru comanda pompei. Este posibila conectarea a maxim 4 senzori de temperatura (tip Pt 1000) si are o intrare pentru supracontrol.

Date tehnice:

- temperatura ambianta: 0 - 55 °C;

- temperatura de depozitare: -40 - + 70 °C;

- protectie Sina DIN, perete sau panou;

- tip de senzor Pt 1000 (1000 Ω la 0 °C);

- durata minima de memorare a orei si a datei: 36 ore;

- memorare setari si date: memorie flash.

ECL Comfort 310 este un regulator electronic de temperatura cu compensare climatica din familia de regulatoare ECL Comfort, pentru utilizarea in sistemele de incalzire, termoficare si racire. Economia de energie poate fi obtinuta prin controlul corect al temperaturii pe tur in cadrul sistemelor de incalzire si racire. Pot fi controlate pana la 4 circuite.

Functia de compensare climatica din cadrul regulatoarelor ECL Comfort masoara temperatura exterioara si controleaza corespunzator temperatura pe tur din sistemul de incalzire. Sistemul de incalzire cu compensare climatica mareste nivelul de confort si economiseste energie.

Regulatorul ECL Comfort 310 este configurat pentru o varietate de aplicatii prin intermediul unei chei de programare ECL.

Regulatorul ECL Comfort 310 este proiectat pentru temperaturi de confort, consum optim de energie, instalare usoara prin intermediul cheii de programare ECL (Plug-and-Play) si operare intuitivă. Economia imbunatatita de energie este facilitata prin compensarea climatica, reglarea temperaturii conform programarii orare, optimizare, precum si prin limitarea temperaturii, debitului si puterii pe retur.
