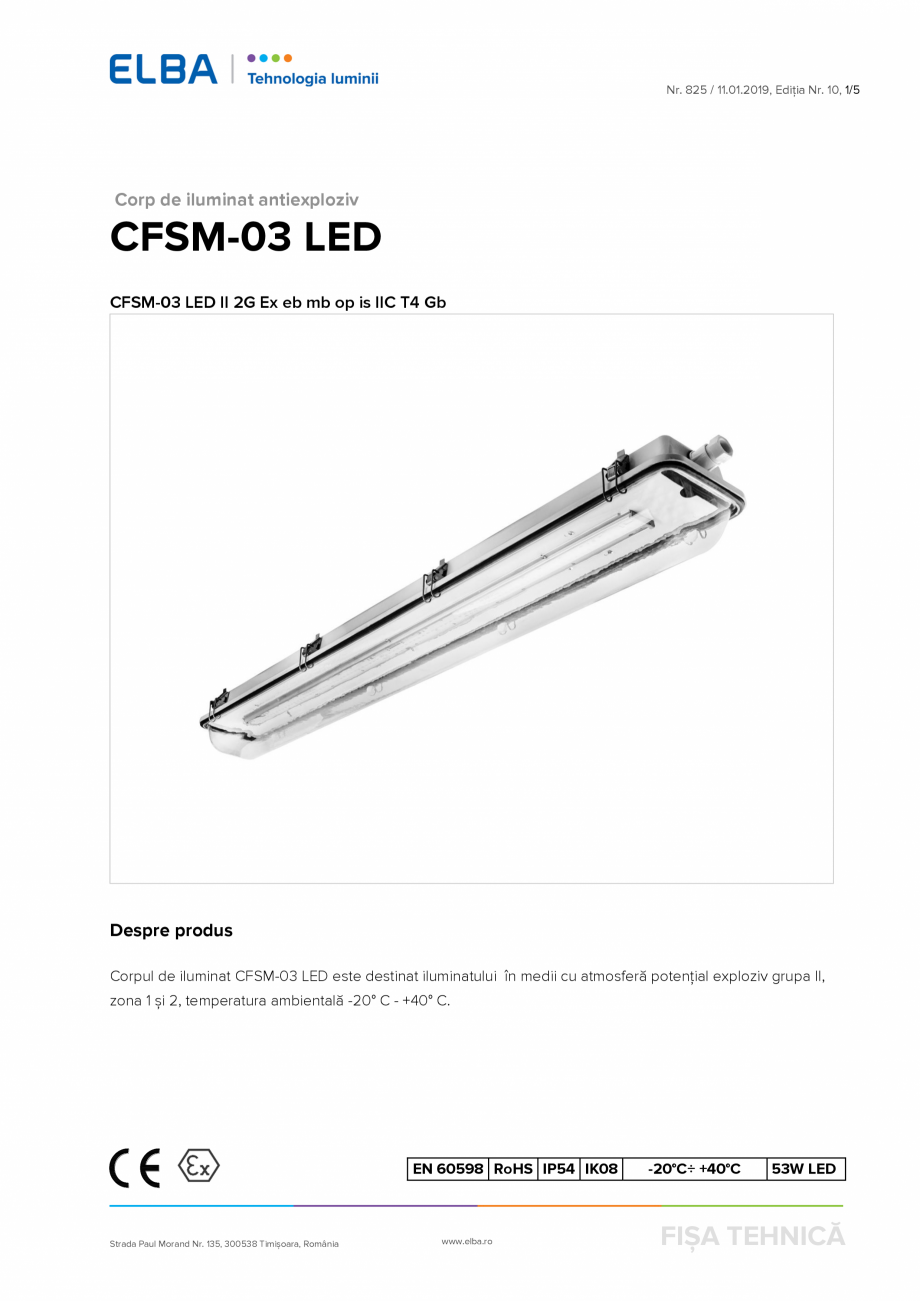

Pagina 1 - Corp antiexploziv pentru iluminat ELBA-COM CFSM 03 Fisa tehnica Romana Nr. 825 / 11.01...

Nr. 825 / 11.01.2019, Ediția Nr. 10, 1/5 Corp de iluminat antiexploziv CFSM-03 LED CFSM-03 LED II 2G Ex eb mb op is IIC T4 Gb Despre produs Corpul de iluminat CFSM-03 LED este destinat iluminatului în medii cu atmosferă potenţial exploziv grupa II, zona 1 și 2, temperatura ambientală -20° C - +40° C. EN 60598 RoHS IP54 IK08 Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro -20°C÷ +40°C 53W LED FIȘA TEHNICĂ Nr. 825 / 11.01.2019, Ediția Nr. 10, 2/5 Domeniu de utilizare Iluminat în medii cu atmosferă potenţial exploziv grupa II, zona 1 și 2.Temperatura ambientală -20° C - +40° C. Surse de lumină utilizate  Modul LED, temperatura de culoare alb-neutru 4000K, CRI≥80, sau alb-rece(cool-white) 6000K, CRI≥80, cu o durată lungă de viaţă L80B50>80.000 ore la Ta=25ºC.  Sistemul cu LED-uri inclus în produs înlocuieşte/este echivalent cu lămpile fluorescente T8 Ø26mm. Avantaje Economie de energie. Instalare şi întreţinere

Pagina 1-Corp antiexploziv pentru iluminat ELBA-COM CFSM 03 Fisa tehnica Romana Nr. 825 / 11.01.2019, Ediția...

Pagina 2 - Corp antiexploziv pentru iluminat ELBA-COM CFSM 03 Fisa tehnica Romana uşoară. Costuri ...

uşoară. Costuri de întreţinere reduse. Nu sunt necesare intervenţii pentru înlocuirea în exploatare a surselor de lumină. Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 825 / 11.01.2019, Ediția Nr. 10, 3/5 O16 presetupa inchizator cu sistem de blocare armatura Tip produs L [mm] m [mm] l [mm] h [mm] CFSM-03 LED II 2G Ex eb mb op is IIC T4 Gb 1410 ~960 190 ~180 CFSM-03 LED 1090-17 1090-17 Date fotometrice CFSM-03 LED Curba de distribuţie a intensităţii luminoase [Cd/1000lm] 5633lm net Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 825 / 11.01.2019, Ediția Nr. 10, 4/5 Descriere  Carcasa din poliester armat cu fibră de sticlă.  Dispersor din policarbonat.  Modul LED Ex: Ex mb op is IIC.  Driver electronic: Ex eb mb IIC T4 inclus în produs și executat în conformitate cu normativele specifice.  Introducătoare de cablu din policarbonat cu etanş

Pagina 2-Corp antiexploziv pentru iluminat ELBA-COM CFSM 03 Fisa tehnica Romana uşoară. Costuri de...

Pagina 3 - Corp antiexploziv pentru iluminat ELBA-COM CFSM 03 Fisa tehnica Romana are prin garnitura...

are prin garnitura de cauciuc pentru diametru de Ø12-Ø14 mm. 2  Secţiunea maximă a conductorului 2.5 mm .  Închizătoare din inox.  Număr de borne: 3(N, L, PE).  Protecţie antiexplozivă  II 2G Ex eb mb op is IIC T4 Gb o eb – securitate mărită, o mb – încapsulare în masă pentru balast o op is – protecția echipamentului care utilizează radiație optică. Corpul de iluminat este realizat în conformitate cu cerinţele standardelor SR EN 60079-0; SR EN 60079-7; SR EN 60079-18, IEC 60079:28, SR EN 60598-1.  Certificat: INSEMEX-OEC.ATEX.18.0329X.  Culoare: gri. Montaj  Montaj staţionar în poziţie suspendată.  Conectare individual sau în succesiune. Caracteristici tehnice  Tensiunea de alimentare: 230V/ 50Hz;  Temperatura ambientală: -20˚C...+ 40˚C  Rezistenţa la impact mecanic conform: IK08. Conformitate cu Directivele Europene  Directiva de Joasă Tensiune  Directiva de Compatibilitate

Pagina 3-Corp antiexploziv pentru iluminat ELBA-COM CFSM 03 Fisa tehnica Romana are prin garnitura de cauciuc...

Pagina 4 - Corp antiexploziv pentru iluminat ELBA-COM CFSM 03 Fisa tehnica Romana Electromagnetică...

Electromagnetică  Directiva RoHs, Directiva DEEE  Directiva 2014/34/UE “Echipamente şi sisteme de protecţie utilizate pentru medii potenţial explozive - ATEX” Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ Nr. 825 / 11.01.2019, Ediția Nr. 10, 5/5 Produsul poate fi realizat în mai multe variante în funcție de temperature de culoare LED. Tip produs Cod Tens. Putere Factor Frecv. nom. activă de [Hz] [V] [W] putere Clasa Grad de de temperatură protecție Clasa de protecție împotriva electrocutării IK Masa [Kg] Flux total Eficacitate inițial luminoasă net netă [lm] [lm/W] CFSM-03-LED 6000K 23418061 230 50 53 0,92÷0,96 T4 IP54 I IK08 8.5 5633 106 CFSM-03-LED 4000K 23418062 230 50 53 0,92÷0,96 T4 IP54 I IK08 8.5 5505 104 Toleranța fluxului inițial și a puterii active inițiale este de ±10% din valoarea specificată. Aceste valori sunt măsurate la temperatura ambientală de 25°C dac

Pagina 5 - Corp antiexploziv pentru iluminat ELBA-COM CFSM 03 Fisa tehnica Romana ă nu este...

ă nu este menționată altă temperatură. ELBA S.A dezvoltă continuu produsele. Ne rezervăm dreptul de a modifica specificațiile tehnice în scopul ameliorării produselor noastre, fără notificare prealabilă sau anunț public. © ELBA S.A Strada Paul Morand Nr. 135, 300538 Timișoara, România www.elba.ro FIȘA TEHNICĂ
