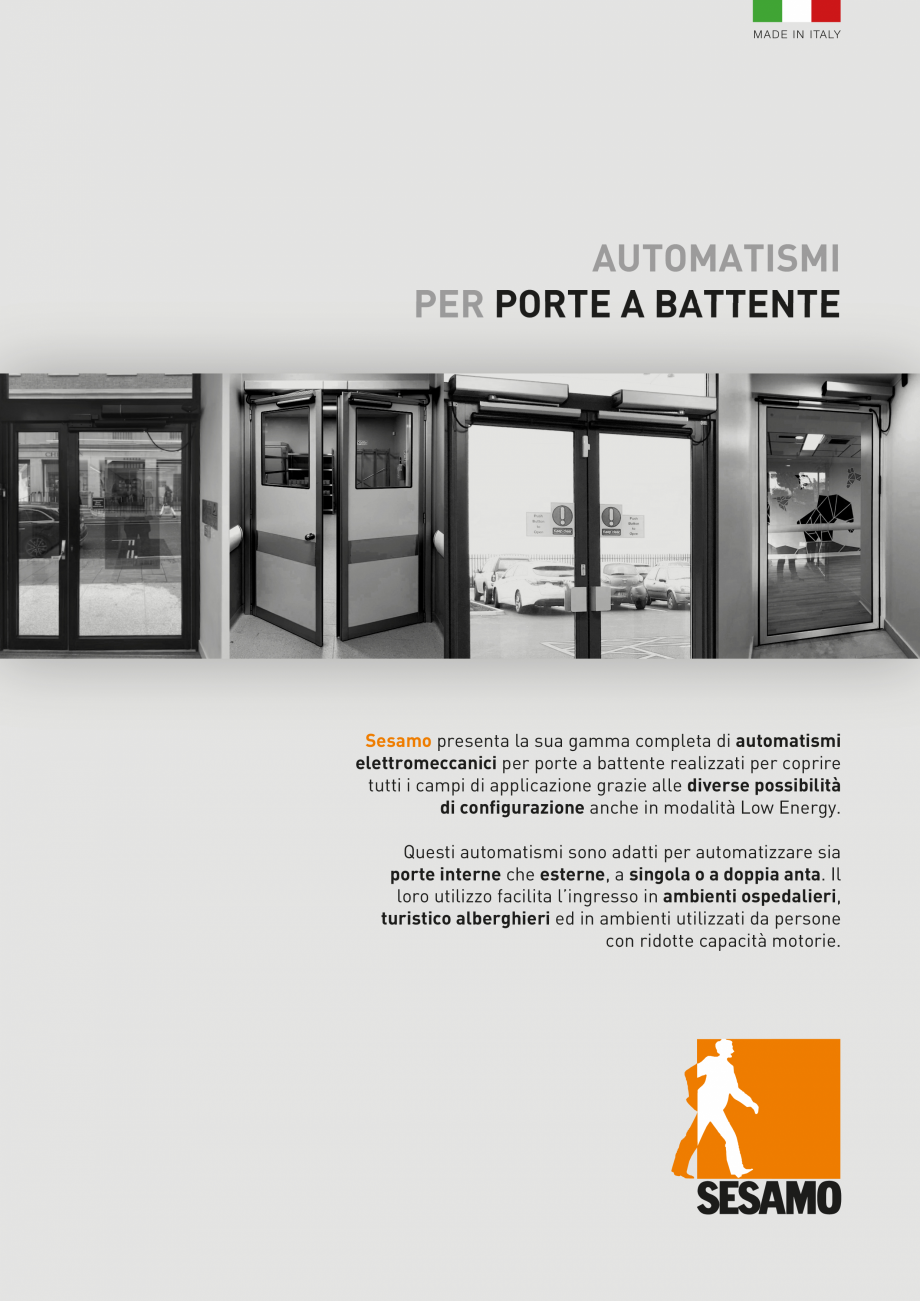

Automatizari pentru usi batante SESAMO
M A D E I N I TA LY
AUTOMATISMI
PER PORTE A BATTENTE
Sesamo presenta la sua gamma completa di automatismi
elettromeccanici per porte a battente realizzati per coprire
tutti i campi di applicazione grazie alle diverse possibilità
di configurazione anche in modalità Low Energy.
Questi automatismi sono adatti per automatizzare sia
porte interne che esterne, a singola o a doppia anta. Il
loro utilizzo facilita l’ingresso in ambienti ospedalieri,
turistico alberghieri ed in ambienti utilizzati da persone
con ridotte capacità motorie.
Icon Credits: Research by Nhor, Furniture Installation by Hare Krishna, Wind by The Icon Z, Weight by Universal Icons, sand clock by Ale Em, verify by shashank singh, Wind by Adrien Coquet, from the Noun Project.
AUTOMATISMI A REGOLA D’ARTE
from the Noun Project
La ricerca e lo sviluppo di soluzioni tecnico-costruttive innovative e sostenibili sono un fattore determinante per la realizzazione dei prodotti Sesamo. Gli operatori Sesamo grazie
alla l
oro duttilità, potenza, solidità meccanica e sofisticata elettronica garantiscono un
funzionamento costante in qualsiasi tipo di situazione. La gamma Sesamo garantisce una
soluzione ottimale per ogni tipo di ingresso: per porte interne a bassa intensità di traffico,
per applicazioni speciali (es. low energy, soggiorni per anziani o soggetti con ridotte capacità motorie) o per ingressi ad alta intensità di traffico ed impiego gravoso in centri commerciali, aeroporti o ambienti ospedalieri e farmaceutici.
La riduzione dei pesi, le basi preforate e il ridotto numero di componenti che compongono
gli operatori per porte a battente Sesamo, permettono una facile ed intuitiva installazione.
Gli operatori Sesamo grazie all’elevata potenza dei loro motoriduttori, alla solidità dei
componenti e all’impiego di un sofisticato controllo del movimento gestito dai microprocessori delle centrali, garantiscono un funzionamento affidabile anche in situazioni di forte vento o pressione contraria
. Un innovativo algoritmo contenuto nel firmware sviluppato
da Sesamo per il controllo della posizione dell’anta e supportato da un encoder ad elevata
risoluzione consentono il corretto funzionamento anche in situazioni estreme. La particolare funzione “antivento” sviluppata da Sesamo e presente nel modello Proswing S consente di automatizzare ingressi anche in condizioni critiche, zone ventose o in impianti farmaceutici con forti gradienti di pressione garantendo un corretto funzionamento grazie
ad un elevato livello di coppia espresso dal motore.
PROSWING
SMARTPRO
SWINGO
3 mil. cicli
1 mil. cicli
1 mil. cicli
Tutte
Molte
Porte interne
Portata
Vita
Coppia/Forza
Molla/Serratura
Resistenza al vento
Applicazioni
2
SWINGO
Swingo associa un ricercato ed innovativo design ad
una naturale robustezza ed è ideale per gli utilizzi su
porte interne. Silenziosità e compattezza unite alla facilità di installazione rendono il prodotto ideale per impieghi in porte interne.
Importante ed innovativo il dispositivo di sicurezza integrato brevettato da Sesamo per preservare ingranaggi e motore in caso di violenti urti accidentali. Opportune scelte di materiali e l’utilizzo delle soluzioni
tecnologiche più avanzate eliminano le vibrazioni e la
trasmissione dei rumori in modo da rendere il funzionamento altamente silenzioso.
L’elettronica fornisce all’installatore gli strumenti necessari per ottenere possibilità di personalizzazione o
di diagnosi in fase di manutenzione.
Grazie ai suoi ingombri ridotti e al suo design armonico Swingo risulta essere compatibile con molteplici
contesti di arredamento ed indicato per l’utilizzo residenziale.
• Silenziosità, design ricercato ed ingombro ridotto,
indicato per l’utilizzo residenziale
• Disponibile nelle colorazioni nero ed argento metallizzato
• Possibilità di funzionamento in modalità “Low
Energy”: velocità ed accelerazioni ridotte ottimizzate per l’uso da parte di persone con difficolt
à
motorie
• Batteria di emergenza integrata per garantire la
continuità di funzionamento in mancanza di alimentazione
INSTALLAZIONE CON BRACCIO RIGIDO A TIRARE O ARTICOLATO A SPINGERE
I=220
150
I=220
600
162
350
BRACCIO A TIRARE
63
BRACCIO A SPINGERE
L=450
L=450
D=128
318
52
D=128
28
H=102
H=102
52
48
35
5
-100
+50
MAX -150
0
PER LE VARIE CARATTERISTICHE TECNICHE VEDERE TABELLA COMPARATIVA PRODOTTI IN ULTIMA PAGINA
3
smartPRO
Operatore per porte a battente progettato per semplificare
al massimo le attività di installazione e programmazione.
è dotato di soluzioni meccaniche innovative
che garantiscono un impiego intensivo ed una lunga vita
di esercizio.
Il cuore innovativo dell’operatore è rappresentato dalla
trasmissione, composta dal motoriduttore già usato con
risultati qualitativi eccellenti in altri automatismi della
gamma Sesamo, unita ad un unico stadio di riduzione
brevettato da Sesamo, innovativo rispetto a tutti i prodotti della concorren
za, realizzato con speciale catena a
rullini a lubrificazione sigillata (autolubrificante).
Tale soluzione garantisce lunga durata di esercizio e assenza di manutenzione. Il sistema è completato da un
accumulatore di energia meccanica realizzato con una
speciale ed innovativa molla a nastro.
Particolari accorgimenti in fase di progettazione della
centrale elettronica e dell’alimentatore switching consentono un consumo ridotto di energia quando viene attivata la modalità notte.
La particolare forma delle testate laterali consente il posizionamento del coperchio di collegamento tra i due automatismi senza nessun accessorio aggiuntivo nella
versione a doppio battente. Grazie alle dimensioni contenute e alla linea sobria ed essenziale
si adatta ad ogni tipo di ingresso, anche alle soluzioni architettoniche più esigenti. Le molteplici possibilità di utilizzo
previste dal microprocessore rendono questo operatore
un accessorio indispensabile per la motorizzazione della
maggior parte de
lle porte battenti e come upgrade di
porte manuali esistenti.
• Possibilità di gestire diversi tipi di serrature elettriche
con diversi valori di alimentazione
• Molla in acciaio armonico ad alta resistenza e durata superiore al milione di cicli completi di apertura/chiusura
• Set-up e messa in funzione direttamente su centrale
di controllo o con il selettore/programmatore esterno
• Comandi selezionabili con diversi tipi di selettori di
funzione e in WiFi con Sesamo app
• Sistema di trasmissione con catena autolubrificata e
sigillata priva di manutenzione
• Funzione PUSH & GO e Interblocco
• Predisposizione sensori su CAN-BUS
• Interruttore ON/OFF e interruttore a 3 logiche standard in testata
INSTALLAZIONE CON BRACCIO RIGIDO A TIRARE O ARTICOLATO A SPINGERE
D=120
358
60
H=97
D=120
C
60
H=97
E
28
3.3515
25
-150
-100
4
+50
MAX -300 (*)
0
BRACCIO A TIRARE
BRACCIO A SPINGERE
I=285
102
I=285
600
150
395
80
L=587
L=587
MODELLI DISPONIBILI
SMARTP
RO M - Apertura e chiusura a motore.
Adatto ad ogni tipo di ingresso, versatile e potente,
batterie opzionali.
SMARTPRO S - Apertura a motore e chiusura a
molla. Ideale per ogni tipo di utilizzo, in assenza di
alimentazione l’automatismo si comporta come un
normale chiudiporta meccanico.
PER LE VARIE CARATTERISTICHE TECNICHE VEDERE TABELLA COMPARATIVA PRODOTTI IN ULTIMA PAGINA
5
PROSWING
Proswing è l’automatismo ideale per un utilizzo in ogni
condizione, grande robustezza unita ad un aspetto dimensionale compatto. Indicato per la movimentazione di
ante pesanti e di grandi dimensioni, semplice da installare e configurare. E’ dotato di un dispositivo meccanico
che gestisce la forza di chiusura a molla incrementando
la spinta ad anta quasi chiusa per garantire la chiusura
completa con ogni tipo di serratura meccanica.
Le soluzioni progettuali adottate in Proswing sono
pensate per garantirgli di funzionare correttamente
anche in condizioni estreme come in presenza di vento, di
RO M - Apertura e chiusura a motore.
Adatto ad ogni tipo di ingresso, versatile e potente,
batterie opzionali.
SMARTPRO S - Apertura a motore e chiusura a
molla. Ideale per ogni tipo di utilizzo, in assenza di
alimentazione l’automatismo si comporta come un
normale chiudiporta meccanico.
PER LE VARIE CARATTERISTICHE TECNICHE VEDERE TABELLA COMPARATIVA PRODOTTI IN ULTIMA PAGINA
5
PROSWING
Proswing è l’automatismo ideale per un utilizzo in ogni
condizione, grande robustezza unita ad un aspetto dimensionale compatto. Indicato per la movimentazione di
ante pesanti e di grandi dimensioni, semplice da installare e configurare. E’ dotato di un dispositivo meccanico
che gestisce la forza di chiusura a molla incrementando
la spinta ad anta quasi chiusa per garantire la chiusura
completa con ogni tipo di serratura meccanica.
Le soluzioni progettuali adottate in Proswing sono
pensate per garantirgli di funzionare correttamente
anche in condizioni estreme come in presenza di vento, di
